三、重点、关键和难点工程的施工方案、工艺及其措施简述
3.2 本项目主要工程施工方案及工艺简述
3.2.2 顶管施工
针对本项目陆地段双排2-DN1200mm压力管。拟采用泥水平衡顶管施工。
3.2.2.1 施工工艺流程及施工步骤
管道顶进施工工艺流程见图3.2-24，总体施工步骤见表3.2-1所示。
3.2.2.2管道的吊装
汽车吊下管，下每节管子要检查管节的高程和导向，看其是否符合设计要求，检查管节是否完全贴卧于导轨上。管节的一端制成插头，插头上有密封圈凹槽，相邻管段连接时，先在插头上安装好密封圈，在承口内安装好垫片，然后将插头插入插口即可。管道顶进时，承口始终朝后，液压千斤顶前方顶铁做成插头式，以便与管道承口均匀牢固接触。接头垫片的作用是传递顶力，使顶力传递均匀，垫片的宽度要比管壁小，以防止管道的边缘开裂。
图3.2-23 管道顶进施工工艺流程图
表3.2-1 顶管施工总体步骤表 步骤 施工见图 步骤一：
工作井的
施工
工作坑施工
数据计算
后背及井内设备安装 接收井施工
泥浆池施工 止水圈安放 开挖洞口土方
初期顶进
顶进设备就位、调试
吊装架支塔 触变泥浆 洞口土体加固
顶进施工
触变泥浆 注浆 置换泥浆施工
检查井施工 坑内管道安装 接收井施工
井坑回填、管道清洗
下一循环顶管施工
功能性试验
步骤二：顶进设备的安装
步骤三：洞口加固止水及出
洞
步骤四：顶进及泥浆系统
步骤五：顶进中泥水压力的控制及触变泥浆的减阻
步骤六：
顶管机的
接收施工
3.2.2.3 设备安装及顶进
本工程采用泥水平衡顶管工艺施工，将已调成一定浓度和比重的泥水，通过送泥水系统送至顶管机头前挖掘面处，泥水在挖掘面上形成一层不透水的泥膜，可阻止泥水向挖掘面里面渗透，同时调节泥水压力来平衡地下水压力和土压力，达到稳定挖掘面的目的；顶管机头前进的同时刀盘切削土体，被切削下来的残土与泥水充分拌和后，由排泥系统输送至地面泥水分离设备进行处理，分离出的残土被运走，泥水再送入送水系统循环使用。
图3.2-24 顶进设备示意图
（1）混凝土靠背洞口位置用定型模具预留，现场泥浆由自卸汽车直接排出施工现场以外。
（2）导轨安装：
①导轨安装时和工作井底板预埋钢板焊牢，并用型钢支撑或用混凝土围牢。导轨安装前要先复核管道中心位置，确保导轨的高程、轴线位置准确。导轨定位必须稳固，在顶进中承受各种负荷时不位移、不变形、不沉降。
②导轨必须符合中线、高程的要求，且在安装后和顶管前，其轴线位置、高程等必须进行验收，轴线位置偏差不超过3mm，顶面高程偏差不超过3mm，两轨内距偏差不超过2mm。
③导轨端不能距工作壁太远，一般应控制在500mm左右，导轨安装时预留缝高度以100～150mm为宜，导轨以水平安装为佳，特别在软土中顶进，不能带坡操作。每进完一节管子应校对导轨高程、中线及水平，并随着管道顶进荷载的变化及时校正导向轨。
④机械顶进设备包括千斤顶、液压油泵、顶铁、顶进机头等液压系统、机械顶进系统以及辅助顶进系统；机械顶进设备安装根据设计已定位的管道中线利用机械吊装，人工辅助定位固定；机械顶进设备安装完成后施工前应试运行无误后方可顶进施工。
（3）千斤顶安装：
①千斤顶必须符合中线和水平要求，且要以管道中心线为轴对称布置。主顶油缸架安装要定位准确，保证油缸受力点的位置正确，其高程和平面安装误差应控制在3mm以内。安装在油缸架上的油缸中心误差控制在3mm以内。
②千斤顶固定在支架上，其合力的中心点在管道中心线上；千斤顶的油路应并联，每台千斤顶应有进油、退油的控制系统。
③千斤顶的位置宜位于管道垂直直径的1/3～1/4处，使千斤顶合力位置和顶进抗力的位置在同一轴线上，避免产生顶力偶，使管道发生高程误差。
（4）液压油泵
①油泵设置在千斤顶附近，油管宜顺直、转角少；油泵应与千斤顶相匹配，并有备用油泵；油泵安装完毕，进行试运转。
②顶进开始时缓慢进行，待各接触部位密合后，再按正常顶进速度顶进；顶进中若发现油压突然增高，立即停止顶进，检查原因并经处理后方可继续顶进；千斤顶活塞退回时，油压不得过大，速度不得过快。
（5）顶铁安装
①顶铁应有足够的刚度，宜采用铸钢整体浇铸或采用型钢焊接成型；当采用焊
接成型时，焊缝不得高出表面，且不得脱焊。
②单行纵向顶铁中心线与管道轴线一致；双行纵向顶铁的两条中心线要平行，并与管轴线距离相等，且要垂直于管端平面。
③顶铁的相邻面互相垂直，顶铁上有锁定装置，顶铁放置时应能保持稳定。
④纵向顶铁与管端面相接触时，必须使纵向顶铁着力点高度位置位于外直径1/3～1/4处，以防止着力点太高造成前管低头。
⑤当顶力较大时，管端面应加弧形顶铁钢板，以增大管端的受力面积，改善其受力情况，防止管子在顶力过大时损坏。
⑥更换顶铁时，先使用长度大的顶铁，顶铁拼装后应锁定。
⑦顶铁与管口之间应采用缓冲材料衬垫，当顶力接近管节材料的允许抗压强度时，管端应增加环形顶铁。
⑧顶进时，工作人员不得在顶铁上方及侧面停留，并随时观察顶铁有无异常迹象。
图3.2-25 顶进设备安装示意图
（6）顶进机头安装
①经调试完毕的液压系统，顶管掘进机便通过运输至工地，并采用吊车安装就位至导轨上，并与管道顶进轴线方向调整一致。
②掘进设备还包括，操纵室和遥控台、泥水循环装置，激光定位装置，减摩剂搅拌注入装置，泥水处理装置；其他辅助装置包括起重机等辅助顶进设备需与顶进机头同步安装。
③整套顶进装置系统安装完成后，必须试顶调试，试顶调试完全无误后方可进
行施工顶进。
图3.2-26 洞门示意图
（7）设备调试
设备安装完毕后应对全套顶进设备做一次系统调试，在确定顶进设备运转情况良好后，拆除预留洞口砖堵，然后开始机头顶进工作。
如顶进距离较长时，为减少顶进阻力应启动注浆减阻系统。机头顶进进入预留洞口后立即暂停顶进施工，在预留机械顶进洞口处根据被顶进管道直径制作密封圈以保证注入管道外侧触变泥浆不在压力作用下从顶进洞口溢出，使灌入的触变泥浆发挥减阻效果。
（8）机头入土顶进
①在拆除封门后，应立即开始顶进机头，顶进300mm以后，开启加泥系统注入浆水，以便调节渣土的塑流性和保持土压平衡。
②机头初入土时，因机头在轨道上没有足够抵抗力矩，使刀盘转动时机头易产生旋转，故在入土的初始2m时，顶进速度控制在5mm／min以下，以防止机头旋转，并不间断地观测机头倾角和旋转角，倾角发生变化用纠偏千斤顶调正，旋转角大于±50，刀盘开反转调正；在顶进2m后机头不旋转的情况下，逐渐加大顶进速度。
③机头尚未完全入土时，土仓压力控制在0.1～0.15MPa；机头全部入土后，下第一节管做后封闭洞口管壁外侧空间；然后向机头壳体注浆孔注1：2水泥砂浆充填机头外超挖的空间，注浆压力控制在0.4MPa。
④为防止机头初出洞时洞口土质不稳定而产生塌方，在洞口处内置刚性涨圈。后封闭采用环形橡胶板紧贴土体，洞口侧墙用环形钢板覆压，防止加注触变泥浆时
发生跑浆现象。
（9）管道安装顶进
①掘进机完全进入土层以后，停止液压顶进系统与掘土顶进电源，挖掘终止、待千斤顶液压慢慢收回，然后拆除与机头连接的电缆、进出水泥浆管，吊下第一节顶进管安装在导轨上，并启动千斤顶推到掘进机的尾套处，与掘进头连接完成后，然后安装与机头连接的电缆、进出水泥浆管并启动液压顶进系统与掘土顶进电源开始管道顶进。
②第一节管顶进以后，重复上述施工程序，另一节管道又吊入井内，套在第一节管道后方，连接在一起，重新顶进，这个过程不断重复，直到所有管道被顶入土层完毕，完成管道顶进施工。
③顶进时按照预定参数控制土仓压力，遇有砂砾石层、距离建筑物较近时，土压设定适当加大，提高安全系数；在一些复杂地段，如地质情况较差且距民房较近时，通过机头壳体注浆孔注浆，对土体进行加固；加固浆液采用水泥浆或酸性水玻璃。
④触变泥浆减阻是长距离顶管施工经常采用的减阻方式，能有效减小阻力，最大限度地加长顶距；在机头尾部设有触变泥浆注浆孔，每节钢筋混凝土管设注浆孔，顶进时随时注浆。
图3.2-27 触变泥浆注浆示意图
⑤在前1～4节管顶进的过程中如果停机，则有可能出现顶进管段回弹，这时需要在回镐下管时加方木支撑，或在回镐之前多顶100～200mm，可保持前几节管回
弹而不影响后节管的安放。
⑥顶进速度控制在30～50mm/min，前30m和纠偏时用低速，之后视出土搅拌、刀盘扭矩情况适当加快顶进速度；下管时，在机头停止顶进状态下，刀盘空转3～5min，在停机时关闭螺旋输送机排泥液压门，并断电以保证土压仓土压。
⑦在机头进洞时因土体是流沙，地下水位高，土体松软，地基承载力差，虽然经过地基处理，但为了机头顶进安全，机头不下沉，还应有机头加固措施。机头进洞时将机头与后面的五节管用拉杆连接起来，使之成为一个整体，并在导轨上用两个手拉葫芦间隔一米拉紧，从而使机头沿着导轨方向顺利顶进。
（10）顶管接头出洞接收:
①接收坑机头出口洞口可用低标号混凝土砌堵砖封门，在掘进机到达接收坑时，将砖封门挤倒或拆除。
②在接收顶管机时，应避免引起顶管机前方土体不规则坍塌，使顶管机再次推进时方向失控和向上爬高。
③对于较重的顶管机或掘进机，应防止其在达到接收坑时产生叩头现象，一方面可在接收坑内下部填上一些硬粘土或者用低标号混凝土在洞内下部浇一块托板，把掘进机托起；也可在接收坑内再预埋一副短的延伸导轨，把掘进机托起；另外，应把掘进机与第一节混凝土管联接在一起。
④管道顶进接收坑后，应拆除与管道连接的连接件，然后清除机头的附带泥土，采用吊车将机头吊离接收坑。
图3.2-28 接收井施工示意图
3.2.2.4 管道顶进测量与纠偏
掘进机在掘进过程中，采用激光导向控制系统控制顶进方向及高程。顶进施工前将激光经纬仪安装在千斤顶中间，使激光经纬仪发出激光束与机头内定位光靶刻度盘对应，并调整好所需的标高及方向位置后，对准掘进机内的定位光靶上，激光
靶的影像被捕捉到机内摄像机的影像内，并输送到挖掘系统的电脑显示屏内；设备操作施工人员可以根据需要开启位于掘进机内置式油缸进行伸缩，为达到纠偏的目的，调整切削部分头部上下左右高度，在整个掘进过程中，甚至可以获得控制整个管道水平、垂直向30cm内的偏离精度。
3.2.2.
4.1 管道顶进测量
（1）在施工中顶管材料主要包括：顶进方向的垂直偏差、顶进方向的水平偏差、掘进机机身的转动、掘进机的姿态、顶进长度。
（2）初始顶进时每300mm测量一次，并做记录。正常顶进时在工作井可随时用全站仪测量，每顶进0.5m做一次记录。遇有纠偏时每300mm做一次记录。测量记录上分别绘制高程、中心曲线图，随时掌握机头顶进趋势。
（3）顶管始发前必须认真测定掘进机头的轴线和标高，并将测量数据及时反馈进行调整。顶进施工中的原始数据记录必须连续、真实、完整，记录表格填写清楚。
图3.2-29 导向定位控制图
（4）每节管道顶进结束，必须进行复测，绘制管道顶进轨迹图（含管道高程、方向、顶进力曲线等），并由项目经理或监理人员检查复核；交接班时，必须认真交接测量记录，交清管道轨迹和纠偏趋向。
（5）在市区内施工时，为了不影响对其它地上或地下建筑物或构筑物的扰动，必须进行地面变形监测和建筑物的沉降观测，按建设单位的要求，在指定地段进行施工监测布置，观测在顶进过程中地面变形和土体位移情况，以便及时采取措施，保证地上或地下建筑物或构筑物的安全和正常使用。顶进结束后应绘制施工过程和
竣工后的地面变形图。
（6）在顶进过程中应采取“勤测量、多微调”的操作方法，作到及时发现误差，及时加以校正，相应抵抗力矩值也小，尽量使误差值保持最小。
3.2.2.
4.2 管道顶进纠偏
（1）当顶管机头尚未全部进洞前，在机头中心、高程偏差不大于±20mm时，不考虑纠偏，因为此时轨道在控制前进方向，若纠偏不但没效果反而会使第一节管道偏离轨道。若中心、高程偏差大于±20 mm，则要立即停止顶进，纠偏校正应缓慢进行，使管节逐渐复位，不得猛纠硬调。其中纠偏高程时，轨道上的管子要加配重；纠偏中心时，轨道上的管子要加两侧支撑。
（2）当机头全部入洞后，且高程、中心偏差大于10mm时，要及时采用机头纠偏设备进行纠偏，中心控制在5mm以内，高程控制在±10mm以内，校正方法采用工具头自身纠偏法。这种纠偏方法可有效控制工具头上下左右四个方向的状态，每次纠偏幅度以5mm为一个单元，根据工具头的测斜仪及激光经纬仪测量偏位判断，如果趋势没有减少时，增大纠偏力度；如果趋势稳定或减少时，应保持该纠偏力度，继续顶进；当偏位趋势相反时，则需要将纠偏力度逐渐减少。
（3）在管道顶进过程中，如果在粉细砂土层中顶进速度偏低，可调低进泥的泥浆浓度，减小顶进速度；当遇到软硬程度不同的土层时，通过刀盘的转矩判断地质条件；若突然变硬，则应向土仓内加入水或泥浆。
（4）如果对地质勘察资料掌握比较准确时，且当穿越的软弱地层长度小于15m 时，入洞前可以采取机头与管道、管道与管道间加接连接杆的方式进行固定，以增加其刚性，并辅以适当纠偏方式，防止机头和管道“叩头”现象发生。此外，当穿越含水比较丰富的地层，且软弱地层长度大于15m时，施工前必须要进行抽排水，降低水位，待场地沉降稳定后再进行顶进施工。
3.2.2.5 管道顶进出土
（1）泥水平衡式顶管的出土采用全自动的泥水输送方式，被挖掘的土通过在机舱内的搅拌和泥水形成泥浆，然后由泥浆泵抽出，高速排土，排入沉井边侧的泥浆沉淀池。
（2）泥浆沉淀池尽量靠近工作井边，可以减少排泥管路过长而且产生的管路摩阻力，并防止管道距离过长排出时间长引起排泥泵堵塞和损坏。
（3）泥浆沉淀池需安装两座与泥浆水循环使用，沉淀后的淤泥应立即装车外
运，外运需按文明施工要求和渣土处理办法进行覆盖运到堆土点，不得抛洒或遗漏污染沿途道路。
图3.2-30 送水、排泥泵及泥浆沉淀池
3.2.2.6 管道顶进应急措施
（1）管道顶进土质异常
地质发生很大的变化，突然间变硬或变软。这可以通过刀盘的转矩来判断，如果突然变硬了，则向土仓内加入水或泥浆，掘进机上设有加泥孔，其目的就是用来加泥的。如果太软，可把第一至第三节管子及工具头都联成了一个整体，以增加它们的刚性，从而可避免机头突然沉陷。
（2）管道顶进轴线异常
在顶管施工过程中，如果出现异常的偏差或纠偏失效，必须在允许偏差标准以内就停下来，分析原因，找出对策再继续顶进，切不可盲目行动。操作人员必须严格遵守这样一条规定：无论何种情况，超过允许偏差一律停下来，并且如实汇报情况，以便分析原因，找准对策。
（3）管道顶进地面变形异常
①根据监测数据，随时分析地面变形的原因，合理调整顶管机设定土压力、减阻泥浆注浆量和推进速度等施工参数。以控制地面变形的最优效果，达到保护好沿线建筑物的目的，确保工程顺利进行。
②针对地面变形量的施工要求，结合本工程的实际情况，制定控制地面变形的具体要求。
③接近顶管机切口前方测点控制在略有隆起状态。
④根据监测数据调整减阻泥浆注浆量，减少管节背土现象，控制地面沉降。
泥水平衡顶管穿越施工工法 冯大永倪宏源曾士伟历明马鹏程 1.前言 随着管道建设的发展，管道在穿越高速公路、铁路、建筑物等特殊地段时，传统的人工掏土顶管施工，因易坍塌、效率低、受周边环境制约等缺点越来越不适合于现场施工，泥水平衡顶管施工属于机械化、长距离顶进施工技术，在我国近年来逐步得到推广和应用，泥水平衡顶管施工则切实解决了施工中受地形限制、顶管长度限制、施工安全、环境污染等传统顶管存在的各项问题。本工法对施工技术操作要求较高，主要体现在对顶管设备操作、排泥系统的操作、注浆系统的操作都比较严格。 泥水平衡顶管的主要设备有：泥水平衡顶管机、主顶设备、测量设备、电气控制系统、泥水处理设备、压浆系统等。 2.工法特点 2.1 该工法层次清楚，操作简便，运行可靠，便于掌握，可以对复杂的地下情况作出快速反应。
2.2顶管在地面操作，安全、直观、方便。 2.3适用土质范围广，软土、粘土、砂土、砂砾土、硬土均可适用。 2.2施工精度高，上、下、左、右可纠偏，最大纠偏角度达2.5°，并可作较长距离顶进。 2.3对管体周围的土体扰动较小，地面沉降小，道路交通及构筑物相对安全。 2.4操作坑内施工环境较好，采用泥水输送弃土，没有吊土、搬运土方，施工无安全风险。 2.5施工噪音小，对周围的环境影响小。 3.适用范围 泥水平衡顶管施工工法适用于各种粘土、粉土、砂土和渗透系数较大的砂卵石，也适应强风化岩等恶劣地质条件下的石油管道、室外给水、排水、电力及其它适用于顶管施工的管道工程。 由于泥水平衡顶管顶距长，只要控制好降水措施，就能很好控制地面隆沉、施工安全等特点，并可适用于各类复杂地质条件，因此像穿越重要公路、铁路、建筑物等特殊工程地段、穿越砂层、淤泥质土等特殊地质构造地段应用泥水平衡顶管施工工法，可达到良好的效果。 4. 工艺原理 泥水平衡式顶管机是利用泥水压力来平衡顶进工作面上的水压力和土压力，采用机械掘进技术。工艺原理为：当接通机头刀盘电动机的电源开关时，刀盘就被驱动并以均匀速度对土体进行切削，刀盘可以根据土压自动前后移动，在顶进中起机械支撑开挖面的作用，维持挖掘面的土压。通过刀盘切削，将相当于管子顶入土壤同体积的泥土进入泥水仓，土将相当于管子顶入土壤同体积的泥土进入机头泥水仓内，由供水管向泥水仓内供水，泥土在泥水仓内与泥水混合成泥浆后，再由排泥管道排到泥浆池，泥浆经沉淀或分离后泥水可重复利用，残渣外运；掘进过程通过调节循环水压力用以平衡地下水压力。在切土、排泥时同步采用等压油缸持续顶进套管，同时通过机头内设置的4处纠偏油缸进行纠偏，在顶进过程中，加注触变泥浆填充管道周围的空隙，形成一道泥浆保护套，起到支撑地层，减少地面沉降，减少顶进阻力的作用。
工作井施工完成后，开始顶管施工，针对施工地区的土质情况，我方计划采用泥水平衡顶管 施工方案。 1、泥水平衡顶管施工工艺 一、泥水平衡式顶管 微型掘进机被主顶油缸向前推进，掘进机头进入止水圈，穿过土层到达接收井，电动机提供 能量，转动切削刀盘，通过切削刀盘进入土层。挖掘的土质，石块等在转动的切削刀盘内被 粉碎，然后进入泥水舱，在那里与泥浆混合，最后通过泥浆系统的排泥管由排泥泵输送至地 面上。在挖掘过程中，采用复杂的泥水平衡装置来维持水土平衡，以至始终处于主动与被动 土压之间，达到消除地面的沉降和隆起的效果。掘进机完全进入土层以后，电缆、泥浆管被 拆除，吊下第一节顶进管，它被推到掘进机的尾套处，与掘进头连接管顶进以后，挖掘终止、液压慢慢收回，另一节管道又吊入井内，套在第一节管道后方，连接在一起，重新顶进，这 个过程不断重复，直到所有管道被顶入土层完毕，完成一条永久性的地下管道。 掘进机在掘进过程中，采用了激光导向控制系统。位于工作后方的激光经纬仪发出激光束， 调整好所需的标高及方向位置后，对准掘进机内的定位光靶上，激光靶的影像被捕捉到机内 摄像机的影像内，并输送到挖掘系统的电脑显示屏内。操作者可以根据需要开启位于掘进机 内置式油缸进行伸缩，为达到纠偏的目的，调整切削部分头部上下左右高度。在整个掘进过 程中，甚至可以获得控制整个管道水平、垂直向5cm内的偏离精度。 当工作井完成以后，经调试完毕的液压系统，顶管掘进机便通过运输至工地，并安装就位至 导轨上，微型掘进设备还包括，操纵室和遥控台、液压动力站、后方主顶、泥水循环装置， 激光定位装置，减摩剂搅拌注入装置，泥水处理装置；其他辅助装置包括起重机，发电机、 卡车、电焊机等。随后，微型掘进装置上。 泥水平衡式顶管突出的优点： （1）适用的土质范围比较广，如在地下水压力很高，以及变化范围很大的条件下，它都适用。 （2）可有效地保持挖掘面的稳定，对所顶管子周围的土体扰动比较小，因而由顶管引起的 地面沉降较小。 （3）与其他类型的顶管比较，泥水顶管施工时的总推力比较小，尤其在粘土层这种表现得 更为突出，所以特别适用于长距离顶管。 （4）工作坑内的作业环境较好，作业比较安全，由于它采用泥水管道，输送弃土，不存在 吊土，搬运等危险的作业。 （5）泥水输送弃土为连续作业，因此进度比较快。 主要设备参数： 本工程使用的主要设备是YX-2000型和YX-1800型泥水平衡顶管机。主要参数如下： 1 尺寸 外径（mm）：2420 全长（mm）：4300 重量（T）：25 2 切削刀盘 电机功率（KW）：74 转矩（KN.m）：470 转速(r/min)：1.5 ɑ=3.32 3 纠偏油缸 数量（个）：4 每个推力（KN）：1072
D1800钢管顶管施工方案 一、概述 本次①1800顶管工程是南京市城东污水处理系统07标段污水收集系统中的一个重要组成部分。 本段①1800顶管施工具体长度如下： 1. B15#井?泵站①1800钢管，顶进长度m。 2. B15#井?B16#井①1800钢管，顶进长度约m。 3. B5#井?B16 #井①1800钢管，顶进长度约m。 由于顶管施工均在运粮河及秦淮河侧进行，并且要穿越运粮河河道，所以施工比较复杂。 顶管施工覆土较深，顶进距离较长，对施工有影响的建（构）筑物尚未拆除，因此顶管施工的难度较大。 本项目共有段顶管，全长约M，管径为①1800钢管。 本工程钢管顶管采用机械式土压泥水平衡顶管掘进机进行施工
、顶管工艺流程图三、顶进掘进机选型 本工程经过反复方案论证，最后确定选用D1000机械式土压泥水平衡顶管掘进机。 机械式土压泥水平衡顶管掘进机是一种刀盘可伸缩的掘进机，操作可以在基坑内或地面操纵室内进行的，即Telemole掘进机。 掘进机前壳体的前端是刀盘，在刀盘的后面就是泥水仓。刀盘是由电动机通过行星减速器减速以后再驱动的。刀盘可在泥水仓前后移动。刀盘上有二至四个矩形槽，槽内安放着可以前后伸缩的刀排和刀头。刀排向前伸时，可以切削土体，同时被切削下来的土从刀头与刀盘之间的空隙进入泥水仓内。在刀盘的面板上还散布着一个个固定的刀头。该刀头是在槽内刀头缩回后切削土体用的。在刀盘边缘还有几把边缘刀头，该刀头能在校正方向过程中把掘进机边缘的土挖净，使掘进机的方向容易校正。在平时，不进行方向校正时，该刀头可把掘进机前方的土挖成与掘进机壳体一样大小的洞，使掘进机顶进过程中，不使刀盘受挤压的力过大而影响平衡的力。在土质条件比较硬的情况下更是如此。在前后壳体之间有纠偏油缸，在掘进机下部平行地安装着两根管子为进、排泥管。
泥水平衡顶管施工专项方案 （一）施工前期准备 ⑴顶管机械设备、管材进场准备及施工人员组织 针对地质特点和工程管材选定与之相适应的顶管掘进设备、顶管施工工艺，对顶管配套设备、设施进行检修及调试，使其保持在良好的待用状态；提前做好管材供应计划，将相应的管材技术参数以书面形式向管材生产厂交底；安排具有丰富顶管施工经验的班组进驻现场施工，施工前做好全面的技术交底和安全交底，确保有关劳动安全及施工技术教育，加强工人的劳动安全意识，提高施工技术水平。 ⑵对顶管沿线地质情况进行核查 为确保顶管成功，需对顶管沿线的地质情况核查，进行补堪，加密钻孔密度，通过补堪资料与原地勘报告相比较，出具更详细、准确的河道内管道穿越地层情况说明和河床覆土情况说明用以指导现场施工和方案编制。 ⑶编制专项方案、组织专项技术交底 施工前，在项目技术负责人的带领下集中有关技术人员仔细审阅图纸与相关资料，结合现场情况，编制详细的顶管专项方案用以指导施工，方案报送专家评审；并组织召开专题技术交底会，参加人员设计顶管施工的所有工种，认真做好技术交底工作。 ⑷测量准备 a．井下高程点的设置： 施工时地面高程点的导入采用悬挂钢卷尺法。 导入标高之前，首先在工作井的适当位置埋设高程点，待稳定后进行高程导入。工作井的同一高程点进行三次独立导入标高，其互差必须在规定值以内（精度指标不大于3mm），然后将其作为顶管施工中高程控制的绝对高程点。工作井内的高程点必须大于2个，并在施工中要定期互相校对。顶进过程中高程测量可依靠工作井内的任一水准点作为后视高程点，校核激光束高程和已顶进管道高程。 b. 中心测量控制 直线顶管施工，首先将管道中心桩用经纬仪（精度2″）引入工作井两侧井壁上或支架上，作为顶管中心的测量基线，然后将其投入工作井内，将激光经纬仪安装在
泥水平衡顶管的施工工艺 摘要：泥水平衡法是一种常见的顶管施工方法，在市政道路排水管道综合管线 施工中发挥着很好作用，本文主要介绍泥水平衡的施工工艺及方法。 关键词：泥水平衡；顶管；工艺 一、主要特点； 1.本工艺主要是利用泥水压力平衡地下水压力，同时它也平衡掘进机所处土层的土压力，适用的土质范围比较广。 2.可有效地保持挖掘面的稳定，对所顶管子周围的土体扰动比较小，与其他类型顶管比较，泥水顶管施工时的总推力比较小，尤其是在粘土层体现的更为突出，较适宜于长距离顶管。 3.工作坑内的作业环境比较好，作业比较安全。 4.由于泥水输送弃土的作业是连续不断地进行的，作业时的进度比较快。 5. 泥水平衡顶管施工具有低噪音、震动小等特点。 二、施工工艺 （一）顶管施工工艺流程图 （二）施工前的准备工作 1、进行施工测量和现场放线工作，做好定位点控制。 2、进行顶管所用设备的加工制作。 3、进行施工技术交底工作。 （三）工作井与接收井施工 1、测量放线 依据建设单位给定的书面通知文件、测量控制网以及设计施工图纸，测设工作井，接收 井及管线位置和高程，确定井开挖区域和管线轴线。测量操作执行国家规范《城市测量规范》（CJJ/T8-2011）。 2、工作井及接收井施工方法 1、施工放样：确定开挖位置及基坑长度与宽度。 2、根据放样及平面布置图安设围挡、确保安全。 3、为避免地表水软化坡肩，有效排泄边坡渗水，在坡顶设一道300*300砖砌排水沟截断地表水，在基坑开挖前要疏干地表已有积水，采取有效措施保证地表水能顺畅排泄，不发生 积水，以防基坑塌方。 4、为确保施工安全，土方开挖必须严格遵循分区分层分段，适时兼顾综合平衡的原则。 一般每次开挖80cm左右，即进行护壁，如果遇有流砂等应适当减少开挖深度，一般不超过 30cm及时进行护壁。 5、工作坑、接收坑严格按图纸规范要求和施工方案进行施工支护。 6、工作坑、接收坑井口均高出原地面30cm。 （四）顶管工作井内设备安装 1、导轨安装：导轨安装前要先复核高程、轴线，确保导轨的高程、轴线位置准确。导轨 定位必须稳固、正确，在顶进中承受各种负荷时产生位移、变形、沉降符合设计规范要求， 导轨坡度应与管道设计坡度一致。 2、下管、顶进、出土和挖土设备： 采用吊车下管，用千斤顶、高压油泵作为顶进设备，用泥水平衡顶管掘进机作为挖土设备，用泥浆泵作抽排泥浆设备。 3、照明设备：井内使用电压不大于36V的低压照明。 （五）管道顶进 顶管工作坑完成并达到管道顶进要求后即开始顶管施工。 1、引入测量轴线及水准点
针对本项目的特性技术方案简述 目录 施工技术篇 一、工程概述 二、总体施工部署及施工思路 2.1 初步施工安排 2.2 总体计划 2.3 工程管理目标 2.4 施工的前准备工作 2.5 施工组织管理 2.6 项目施工总体思路及工艺 2.7 施工总平面图布置规划 三、重点、关键和难点工程的施工方案、工艺及其措施简述 3.1 重点、关键和难点工程分析及应对措施 3.1.1 城市中心区的和谐施工 3.1.2 交通疏解、管线改迁及征地拆迁对工程前期推进影响大 3.1.3 盾构始发与到达施工难度大 3.1.4 基坑安全施工 3.1.5 顶管施工重难点分析及应对措施 3.1.6 泥水盾构刀盘、刀具设计 3.2 本项目主要工程施工方案及工艺简述 3.2.1 竖井（工作井）施工 3.2.2 顶管施工 3.2.3 盾构施工 3.2.4 管道功能性试验 3.2.5 其他附属及机电安装工程 四、交通疏导方案规划 4.1 交通疏导原则及规定 4.2 交通疏解实施程序
4.3 交通疏解方案 五、地下管线及其他地上地下设施的保护加固措施 5.1 地下管线保护措施 5.2 建构筑物保护措施 六、施工保障措施 6.1 施工质量保障措施 6.1.1 质量目标 6.1.2 质量保证体系 6.1.3 质量保证制度 6.1.4 主要工程施工质量控制措施 6.2 施工安全保障措施 6.2.1 安全目标 6.2.2 安全保证体系 6.2.3 安全保证制度 6.2.4 主要工程施工安全控制措施 6.3 应急预案 6.3.1 应急救援中心的职责 6.3.2 信息报告及处理 6.3.3 应急决策及响应 6.3.4 应急救援的资源配置 6.4 文明施工及环境保护措施 6.4.1 管理体系 6.4.2 文明施工措施 6.4.2 环境保护措施 七、本项目拟配备的机械设备情况
第一章编制依据和工程概况 一、编制依据 1、广州市净水有限公司所提供设计图纸、招标文件； 2、《给水排水管道工程施工及验收规范》（GB50268-2008）； 3、《给水排水构筑物工程施工及验收规范》（GB50141-2008） 4、《市政排水工程质量检验标准》CJJ-90； 5、《混凝土和钢筋混凝土排水管》（GB/T11836-2009）； 6、《施工现场临时用电安全技术规范》JGJ46-2005 7、《顶管施工技术》余彬泉、陈传灿编著人民交通出版社 8、国家有关法律法规及广东省人民政府、地方人民政府及其所属有关部门在施工安全、工地治安、人员健康、环境保护及土地租用等方面的具体规定和标准。 9、建设同类及类似工程的施工经验及用于本合同段施工队伍的施工设备和技术力量情况。 二、工程概况 本工程拟建设污水管道约2.893km，主管管径D500～D1000管道，限流管管径D300～D400，管材主要为：DN500采用HDPE管，倒虹管采用钢管，顶管采用Ⅲ级钢筋混凝土管，其余采用Ⅱ级钢筋混凝土管。施工方案为明挖和顶管结合施工。 顶管工作段为WC22～WC25长113米，WC25～WC29长164米。 顶管矩形工作井尺寸为7米×4.9米，圆形接收井尺寸为7米。 根据设计图纸顶管共2段共设顶管工作井1座，接收井2座，工作井设于WC25，接收丼设于WC25、WC25。 地质情况：根据地质报告中间成果，详见附件：钻孔柱状图 本工程顶管方式采用泥水平衡法。 第二章工程特点和施工前的准备工作 一、工程特点 1、本工程平面位置按排水工程管道走向依次布置，施工线路较长，施工放线及结构的模板、钢筋施工的方案必须周密，重点控制。 2、由于本工程为全现浇钢筋混凝土结构，因此混凝土质量直接关系到结构的安全和质量情况，因此必须确保混凝土的工程质量。 3、本工程施工历经雨季，所以抓好雨季施工是重点。 4、本工程施工场地要根据工程施工需要迁移，在每相临两座工作坑之间进行流水施工是本工程的施工特点。 5、本工程顶管位于挖方区，埋置较深。 二、施工前的准备工作 1、进行施工测量和现场放线工作。 2、确定管线范围内及施工需用场地内所有障碍物，如管线、电线杆、树木及附近房屋等的准确位置。 1 广东省金信路桥有限公司 第1页
泥水平衡顶管施工组织设计 一、工程概况 本工程为顶管工程。采用Φ800顶管，总长为m，管中心标高-6.20～-27.72m。土质由标高为m的土到m的土。 二、顶管方案 1、机头选型 本工程由于一次顶进距离较长，为确保工程质量万无一失，确保绝对工程安全，我公司根据以住施工经验，决定采用日本ISEKI公司生产的UNCLEMOLE型TCZ600具有破碎功能的泥水平衡顶管掘进机。 ①具有破碎功能的泥水平衡顶管掘进机有多种形式。 其基本原理是主轴偏心回转运动而破碎的泥水平衡顶管机，其刀盘的正面，开口比较大，便于大块的卵石等能进入顶管机内，刀盘正面上下两个泥土和石块的进口，其开口的面积约占顶管机全断面的15%～20%。 刀盘由设在主轴左右两侧的电动机驱动。电动机是通过行星减速器带动小齿轮，然后再带动设在中心的大齿轮。大齿轮与主轴及轧辊联接成一体。主轴的左端安装有刀盘。这样，只要刀盘驱动电机转动，刀盘也就转动，同时轧辊也转动。在掘进机工作时，刀盘在一边旋转切削土砂的同时还一边作偏心运动把石块轧碎。被轧碎的石块只有比泥土仓内与泥水仓联接的间隙小才能进入掘进机的泥水仓，然后从排泥管中被排出。 另外，由于刀盘运动过程中，泥土仓和泥水仓中的间隙也不断地由最小变到最大这样循环变化着，因此，它除了有轧碎小块石头的功能以外还始终能保证进水泵的泥水能通过此间隙到达泥土仓中，从而保证了掘进机不仅在砂土中，即使在粘土中也能正常工作。 一般情况下，刀盘每分钟旋转4～5转，每当刀盘旋转一圈时，偏心的轧碎动作达20～23次。由于本机有以上这些特殊的构造，因此它的破碎能力是所有具有破碎功能的掘进机中最大的，破碎的最大粒径可达掘进机口径的40%～45%之间，破碎的卵石强度可达200Mpa。 本掘进机的优点是： A、顶管机、主千斤顶、泥水循环系统和泥水分离装置（DESANDMAN）成套化。 B、带锥形破碎机的条幅刀盘，能破碎小于外径30%，一轴强度196Mpa（2000 kg/cm2）的砾石。 C、该机能适用各种土壤条件，如粘质土、砂土、砂砾混合卵石土和软岩上。 D、使用安装在轨道上的主顶油缸。一次顶进长度超过100m。 E、该机由一人在地面遥控操纵即可。 F、可在控制台上进行电视监测及方向控制，精度高。带有ISEKI专利的RSG双光靶方向控制系统，有经验的操作人员可以将方向误差控制在10mm之内！ G、使用主千斤顶不间断便可单独顶进一节管子。 H、泥水分离装置DESANDMAN是一种密封性好，操作灵活的分离系统，且能节省安装空间。 此机型在现今使用较广，我们有着成功施工经验、技术成熟、可靠，对土层扰动少的特点。偏心破碎泥水平衡顶管掘进机是根据含水量较高的沙砾土而专门设计的。因此特别适应本工地基顶管的施工。 2、平面布置、井内布置及管内布置 2.1在工作井范围内实行全封闭隔离施工并布置以下必要的设施，地面指挥监测中心、办公室、仓库、配电间、冷作间等。布局要合理，环境整洁、卫生，并有专职人员进行管理。 2.2现场布置采用8t汽吊，设备进场时，采用16t汽车吊车。 2.3管道顶进时，起吊设备采用跨距为14m的龙门行车（起重能力为30t），行车导轨与顶管中心线应平行铺设，并与管中心左右对称。 2.4井内布置
坪山河流域水环境综合整治工程- 墩子河综合整治工程 顶管工程安全专项施工方案
XX市金河建设集团XX 2016年3月28日
目录 第一章编制依据及原则 第一节编制依据 (1) 第二节编制原则 (2) 第二章工程概况 第一节工程简介 (2) 第二节环境与地质条件 (3) 第三节顶管工程量 (5) 第四节实施目标 (6) 第三章施工总体部署 第一节临时设施安排及施工准备 (6) 第二节设备、人员、材料安排 (7) 第三节施工准备工作计划 (7) 第四章工程施工方案与工艺 第一节工作井（沉井）施工 (11) 第二节施工工艺流程 (20) 第三节顶力计算、最大顶距确定 (23) 第四节后座墙 (25) 第五节泥水系统、水压控制、注浆量的计算 (27) 第六节操作控制系统 (29) 第七节进出洞和机头吊装措施 (30) 第八节顶管施工过程中应注意的问题 (32) 第九节顶管施工测量及方向控制 (32) 第十节施工用电方案及作业人员安全措施 (34) 第五章建筑物及地下管线保护措施
第一节工程施工中需采取的保护措施 (36) 第二节施工过程中地面变形控制措施 (36) 第六章质量标准与控制 第一节质量标准 (36) 第二节顶管施工质量要求 (36)
第三节质量保证的技术措施 (37) 第七章安全生产与文明施工 第一节安全管理目标 (37) 第二节现场安全管理措施 (37) 第八章雨天施工措施 (40) 第九章应急救援预案 第一节应急预案的方针与原则 (40) 第二节应急预案工作流程图 (40) 第三节明挖深基坑开挖存在的危险因素及预防、应急措施 (41) 附表1 使用设备一览表 附表2 主要机械设备和测量检验设备配备表 附表3 劳动力计划表 附图顶管工程平面图 附图顶管施工进度计划横道图
透系数大，物理力学性质差。因此，我们选择一种较先进的全封闭机械顶管掘进机――TLM泥水平衡掘进机。 该机具有沉降控制精度高，顶进速度快等特点。
进浆管排浆管 进浆泵 泥水处理器泥浆箱进浆泵 机内旁通 1.2 主顶进系统设置 主顶进系统由油缸组、顶进环、钢后靠及液压泵站等组成，其主要功能是完成管节顶进，是顶管设备系统的主要组成部份。 ①油缸组 油缸组由4只油缸分两列左右对称布置，每列各2只油缸叠积而成，并用可分式结构的支座固定，用联接梁连成一体。 油缸选用国产的双冲程、双作用等推力液压千斤项，每只油缸最大推力为2000kN，装备最大推力为8000kN，满足顶管最大允许顶力的要求。油缸行程3.5m，因此长度 2.5m的管节可一次连续顶进完成，无须再设垫块，提高了工效，并减轻了劳动强度。 ②液压泵站
选用2台A2F28RP2斜轴式柱塞油泵，配备Y200L—6型电机。通过调速阀可改变油泵的流量，据顶进时的工况要求及时控制主顶油缸的顶速。以满足开挖面土压平衡的条件，从而起到控制地面沉降的作用。 ③钢后靠 管节顶进时油缸的反力，通过钢后靠均匀地传递到工作井井壁上，避免井壁受力不均或局部受力过大造成井壁结构破坏。钢后靠安装时，应与顶进轴线保持垂直，与井壁间的空隙应用素混凝土填实，确保整体接触。 ④主顶进装置主要技术参数 油缸数量：4只；油缸尺寸：D×d×L＝φ250×φ220×3500mm； 油缸行程：S=3000m；限定油压：P额＝25MPa； 限定推力：F额＝2000kN；最高油压：Pmax＝31.5MPa； 最大推力：Fmax＝2000kN；顶进速度：V=0-80mm／min ； 油泵型号：A2F28RP2 Pmax=31.5MPa Q=28L/min 电机型号：Y200L—6 N=15KW n＝1000rpm 1.3 中继环设计 本工程φ1500顶管最
泥水平衡机械顶管施工工艺流程 一、顶管方案 1．机头选型 本工程由于一次顶进距离较长，为确保工程质量万无一失，确保绝对工程安全，我公司根据以住施工经验以及现场实际情况，决定采用泥水平衡顶管掘进机。 其基本原理是主轴偏心回转运动的泥水平衡顶管机，其刀盘的正面，开口比较大，便于大块的卵石等能进入顶管机内，刀盘正面上下两个泥土和石块的进口，其开口的面积约占顶管机全断面的15%～20%。
刀盘由设在主轴左右两侧的电动机驱动。电动机是通过行星减速器带动小齿轮，然后再带动设在中心的大齿轮。大齿轮与主轴及轧辊联接成一体。主轴的左端安装有刀盘。这样，只要刀盘驱动电机转动，刀盘也就转动，同时轧辊也转动。在掘进机工作时，刀盘在一边旋转切削土砂的同时还一边作偏心运动把石块轧碎。被轧碎的石块只有比泥土仓内与泥水仓联接的间隙小才能进入掘进机的泥水仓，然后从排泥管中被排出。 另外，由于刀盘运动过程中，泥土仓和泥水仓中的间隙也不断地由最小变到最大这样循环变化着，因此，它除了有轧碎小块石头的功能以外还始终能保证进水泵的泥水能通过此间隙到达泥土仓中，从而保证了掘进机不仅在砂土中，即使在粘土中也能正常工作。 本掘进机的优点是： A、顶管机、主千斤顶、泥水循环系统和泥水分离装置（DESANDMAN）成套化。 B、该机能适用各种土壤条件，如粘质土、砂土、砂砾混合卵石土和软岩上。 C、使用安装在轨道上的主顶油缸。一次顶进长度超过100m。 D、该机由一人在地面遥控操纵即可。 E、可在控制台上进行电视监测及方向控制，精度高。带有ISEKI 专利的RSG双光靶方向控制系统，有经验的操作人员可以将方向误差控制在10mm之内！ F、使用主千斤顶不间断便可单独顶进一节管子。

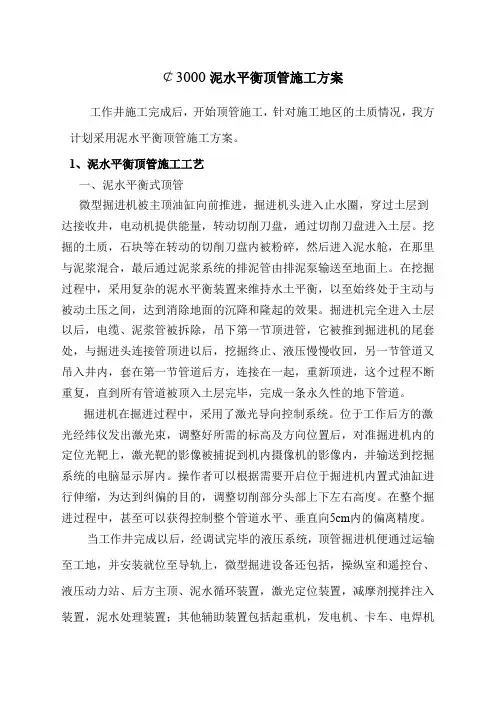

￠3000泥水平衡顶管施工方案 工作井施工完成后，开始顶管施工，针对施工地区的土质情况，我方计划采用 泥水平衡顶管施工方案。 1、泥水平衡顶管施工工艺 一、泥水平衡式顶管 微型掘进机被主顶油缸向前推进，掘进机头进入止水圈，穿过土层到达接收井， 直向5cm 并安装就位至导轨上，微型掘进设备还包括，操纵室和遥控台、液压动力站、后方主顶、泥水循环装置，激光定位装置，减摩剂搅拌注入装置，泥水处理装置；其他辅助装置包括起重机，发电机、卡车、电焊机等。随后，微型掘进装置上。 泥水平衡式顶管突出的优点：
