叶轮动平衡测试作业指导书
一、目的
通过动平衡仪，将叶轮动的残余不平衡余量减小到图纸要求，满足客户的要求和生产需要。
二、操作流程：
设备点检→叶轮与工装夹具确认→叶轮装夹→检查跳动→调整感应探头→输入叶轮参数→开机运转→平衡修正→运转复测→动平衡完成。
1.设备点检：根据设备点检表点检平衡机，无异常方可正常使用。
2. 叶轮与工装夹具确认：确认叶轮图号根据叶轮图号选择与其图号一致的工装夹具（在工装夹具不影响使用的位置打印有标识）。
3.叶轮装夹：1）根据叶轮轴的尺寸调整支撑架距离；
2）根据叶轮轴型号调整传动张力带；
3）将叶轮固定在动平衡机轴套上。
4.检查跳动：检查调整叶轮跳动并校正至0.02mm内。
5调整感应探头：将动平衡机的感应探头对准反光膜。
6输入叶轮参数：根据叶轮图纸选择平衡模式，输入去重距离，去重半径。（量产叶轮可直接调出程序确认下参数即可）。
7开机运转：打开平衡机运转开关，测试叶轮不平衡量。
8平衡修正：根据平衡机显示器读数，在叶轮相应位置添加对应的重量，在次开机测试，达到标准要求后放置在专用工作台打磨或在规定位置加重
9开机复测：打磨或加重完成再次装上动平衡机测试，直到达到图纸规定要求内。
10动平衡完成：叶轮测试完工后，应注意轻搬轻放，避免磕碰，另外测试完后不得再对叶轮进行去料的加工，以免影响测试好的平衡精度。
三、质量要求：
1）、残余不平衡量见图纸要求图纸无要求见检验记录要求：
2）、上下叶轮、周转叶轮避免碰撞；
3）、除去或配重修正不得超出图纸规定部位，填写动平衡记录。
编制：日期：批准：日期
光泽度测试作业指导书 保密等级：保密版本/状态：发文号: 编制_______________ 审核_______________ 批准_______________ 日期____________ 日期____________ 日期____________ 2014-11-3 发布2014-11-3 实施
《光泽度测试作业指导书》修订履历表 1目的及适用范围 本标准规定了用反射计以20°、60°或85°几何条件测定色漆漆膜、塑料、陶瓷、石材、纸张或金属材料等平面制品的镜面光泽度的测试方法。本方法不适用于含金属颜料色漆漆膜的光泽测量。
20°几何条件适用于高光泽材料（即60°镜面光泽高于70单位的材料）； 85°几何条件适用于低光泽材料（即60°镜面光泽低于10单位的材料）。2参考标准 GB/T 9754-2007色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜 面光泽的测定 GB/T 8807-1988塑料镜面光泽试验方法 ISO 2813:2014色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定 ASTM D523-2014光泽度测试方法 3仪器设备 三角度光泽度测试仪 生产商：深圳市三诺仪器有限公司型号：SN-206085 4测试条件 4.1测试对象：液体漆样 4.1.1试验用底材（底材应是镜面质量的玻璃，厚度为3mm ,尺寸150 x 100mm , 玻璃最小尺寸至少应等于光照区域的长度）； 4.1.2漆膜涂布器（槽深为150 ± 2 pm的块状涂布器或采用其他施涂方法）； 4.2 20 °、60。和85。镜面光泽的测定方法： 4.2.1 60。条件适用于所有的漆膜，但是对于很高光泽和接近无光泽的漆膜，20°或85。也许更适用。 4.2.2 20 °条件在对高光泽漆膜（即60 °镜面光泽高于70单位的漆膜）的情况能给出更好的分辨率。 4.2.3 85。条件在对于低光泽的漆膜（即60 °镜面光泽低于10单位的漆膜）的情况能给出更好的分辨率。 5测试步骤 5.1校准 本设备共有黑色涂料及白色涂料两个校准模块并附有不同角度下的校准参考 值，在测试之前要对照测试条件对该角度（20。或60。或80 °）进行校准以保证测
钣金件检验作业指导书 文件编号 编制：刘桂强 审核： 批准： Xxxxxxxxxxxxxxx有限公司 发放范围：车间、生产部、技术部、档案室各一份
一、目的 规范钣金结构件的检验标准，以使各过程的产品质量得以控制，保证本公司的产品质量，从而使我公司的产品让顾客满意。。 二、适用范围 本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。当有冲突时，以技术规范和客户要求为准。 三、引用标准 本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行 GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表 GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表 GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差 未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。 四、原材料检验标准 1.金属材料 1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商明。 1.2材料外观：平整无锈迹，无开裂与变形。 1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。 2.塑粉
2.1塑粉整批来料一致性良好，有出厂证明与检验报告，包含粉号、色号以及各项检验参数。 2.2试用后符合产品要求（包括颜色、光泽、流平性、附着力等）。3通用五金件、紧固件 3.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。3.2尺寸：按图纸与国标要求，重要尺寸零缺陷。 3.3性能：试装配与使用性能符合产品要求。 五、工序质量检验标准 1．冲裁检验标准 1.1对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。 1.2图纸中未明确标明之尖角（除特别注明外）均为R1.5。 1.3冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。 1.4毛刺：冲裁后毛刺高L≤5%t（t为板厚）。 1.5划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。 1.6平面公差度要求见表一。 附表一、平面度公差要求 表面尺寸(mm) 变形尺寸(mm) 3以下±0.2以下 大于3小于30 ±0.3以下 大于30小于315 ±0.5以下
丝印附着力试验作业指导书 文件编号：WD/JS-JY-01-22 版本：A版 编制/日期: 审核/日期: 批准/日期: 受控状态： 修订页
1. 适用范围 家用和类似用途的电器。 2. 参考标准 IEC/EN60335-1、的第7章 3. 试验的主要设备 4. 试验的说明 标志应清晰易读并持久。经过试验后，标志仍应清晰易读，标志牌应不易揭下并且不应卷边。 5. 试验前的准备 检查设备和仪器是否符合本项目试验要求； 接到样机后，准备样机资料和检测记录； 将样机状况、样机标识内容及有关技术参数填写在检测记录上。 6. 试验方法及判定 拇指测试 条件：实验样品5PCS以上 实验程序：取样品，用拇指放在印刷的图片上，以3+-0KGF的力来回檫试15次。 实验判定：制品印刷图案不可缺口/断线/油墨粘附不良等，否则为不合格。 75%酒精测试 条件: 1、实验样品5PCS以上 2、白棉纱布 3、75%的酒精 4、+-0KGF的制具 实验程序：将的制具的底部绑上白棉纱布，蘸上75%的确酒精，然后再用白棉纱布在印刷的图案上往返30个来回(约15SEC) 实验判定：制品印刷图案不可有脱落/缺口断线/油墨粘附不良等，可允许颜。 +-0KGF的制具，色淡，但印刷图案应清晰不模糊，否则为不合格。 95%酒精测试 条件：1、实验样品5PCS以上 2、白棉纱布 3、95%的酒精
4、+-0KGF的制具 实验程序：将的制具的底部绑上白棉纱布，蘸上95%的确酒精，然后再用白棉纱布在印刷的图案上往返30个来回(约15SEC) 实验判定：制品印刷图案不可有脱落/缺口断线/油墨粘附不良等，可允许颜。 +-0KGF的制具，色淡，但印刷图案应清晰不模糊，否则为不合格。 810胶带测试 条件：1、试验样品5PCS以上 2、810胶带 实验程序：将810胶带完全的黏贴在丝网印刷上，然后以45度角的方向迅速拉起胶带，连续测三次。 实验判定：制品印刷图案不可缺口/断线。 3M600胶带测试 条件：1、实验样品5PCS以上 2、2、250胶带 实验程序：将3M600胶带完全的黏贴在丝网印刷，以45度角的方向迅速拉起胶带。只需测试一次。 实验判定：制品印刷图案不可缺口/断线。 250胶带测试 条件：1、实验样品5PCS以上 2、250胶带 实验程序：将250胶带完全的黏贴在丝网印刷，以45度角的方向迅速拉起胶带，连续进行三次。 实验判定：制品印刷图案不可缺口/断线。 汽油擦拭测试 条件：1、实验样品5PCS以上 2、白棉纱布 3、汽油混合液(汽油：75%酒精=1:1) 4、+-0KGF的制具 实验程序：将的制具的底部绑上白棉纱布，蘸上汽油混合液，在印刷的图案上往返30个来回(约15 SE 实验判定：制品印刷图案不可有脱落/缺口/断线/油墨粘附不良等，可允许颜色偏淡，但印刷图案应清晰不模糊，否则为不合格。 正己烷擦试测试 条件：1、实验样品5PCS以上 2、白棉纱布 3、正己烷 4、+-0KGF的制具 实验程序：将的制具的底部绑上白棉纱布，蘸上正己烷溶液，在印刷的图案上往返30个来回(约15 SEC
YF-ED-J7378 可按资料类型定义编号 轮胎动平衡机操作规程实 用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
轮胎动平衡机操作规程实用版 提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 一、安装车轮时，首先将弹簧和选择好的与被平衡车轮钢圈孔相对的锥体装到匹配器上，再将车轮装到锥体上，装好后盖，然后用快速螺母锁紧； 二、操作时，严格按规定程序进行操作，一定要注意保护匹配器及轴部，装卸车轮时，要轻拿轻放； 三、用卡规测量钢圈到机箱的距离，旋转对立的旋钮，使之对应于测量值； 四、打开机箱前右上方的电源开关，当显示板显示GB-10后，可按下“START”键，此时
平衡采样开始，传动部分带动车轮旋转，自动停稳后，其结果显示在显示板上； 五、用手缓慢转动车轮，其不平衡位置字符“∧”或“∨”会移动，如测量显示出现“点陈符”，同时会听到制动的声音，即停止转动车轮，这时垂直于轴线上方的外测钢圈位置，即是外侧应配重的位置，同样方法对于左侧，找出相对应配重的平衡位置，先在失重大的一侧进行平衡； 六、经过几次的配重，当不平衡量小于5克时，显示OK，说明已达满意效果； 七、试验结束时，关掉电源。
工序作业指导书 文件编号：OQM-7.5-12-2000 分发编号： 版本号：A 受控状态： 编制： 审核： 批准： 目录
第一篇测量定位和放线 第二篇地面与楼面工程 第三篇钢筋工程 第四篇装饰工程 第五篇管道安装 第六篇电气安装工程 第七篇模板工程 第八篇砖砌体工程 第九篇门窗工程 第十篇脚手架搭接作业指导 第一篇测量定位和放线 目录
一、工程定位----------------------------------------------1 二、工程平面定位------------------------------------------3 三、工程标高定位------------------------------------------3 四、工程定位注意的几点问题--------------------------------3 一、工程定位 工程定位，一般包括两个内容，一个是平面位置定位，一个是标高定位。 1、根据场地上建筑物主轴线控制点或其它控制点，将房屋外墙；轴线的
交点用经纬仪投测至地面木桩顶面作为标志的小钉上。这就完成了工程的平面布置定位。 2、根据施工现场水准控制点，推算±0.000标高或根据与±0.000某建筑物，某处标高相对关系，用水准仪和水准尺，将标高定在龙门桩上这就完成了工程的标高定位。 二、工程平面定位 一般用经纬仪进行直线定位，然后用钢尺沿视线方向丈量出两点间的距离。 1、拟建建筑物与原有建筑物的相对定位。一般可根据设计图上给出的设计建（构）筑物与建（构）筑物的相对定位。一般可根据设计图上给出的设计建（构）筑物或道路中心线的位置关系数据，定出建（构）筑物主轴线的位置。 2、根据“建筑红线”及定位桩点的定位，所谓“建筑红线”系“拨地单位在地面上测投的允许用地的边界点的连线，所谓定位桩点系“建筑红线”上标有坐标值或标有与拟建建筑物成某种关系值的桩点。 3、现场建立控制系统定位。是在建筑总平面图上在不同边长组成的方体或矩形格网系统。其格网的交点称为控制点。 三、工程标高定位 设计±0.000标高，有两种表示方法，一是绝对标高，即离国家规定的某一海平面的高度；一是相对标高，即与周围地物的比较高度。 1、绝对标高表示的±0.000的定位。施工图上一般均注明±0.000相当绝对标高的数值，该数值可从建筑物附近的水准控制点或大地水准点引测，并在供放线的龙门桩或施工场地固定建筑物上标出。 2、相对标高表示的±0.000的定位。施工图上一般±0.000的定位。有些沿街建筑或房屋密集处的建筑。往往在施工图上直接标明±0.000的位置与某建筑物或某地物的某处标高或成某数值关系，在±0.000定位时，就可由该处进行引测。 四、工程定位注意的几点问题 1、为防止仪器不均匀下沉对测角的影响，经纬仪的三脚架应安置稳固，仪器安妥后，不得用于扶摸三脚架和基座，走动时，要稍离三脚架，防止碰动。 2、为减少对中不准对测角的影响，应仔细做好对中工作。一般规定边长

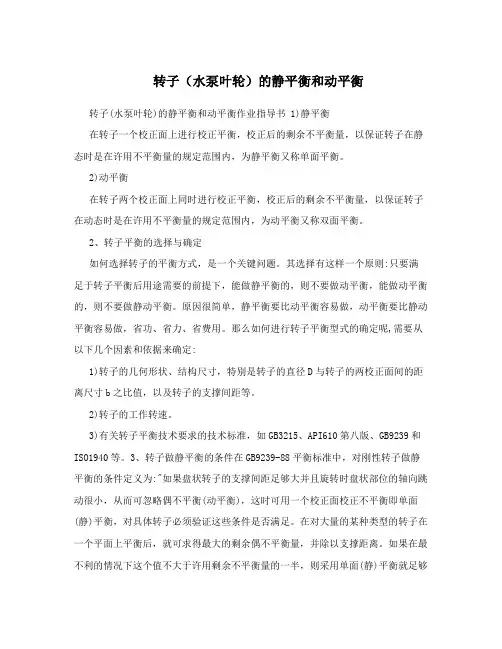

动平衡机操作规程 水泵的转子部件的动不平衡量对整台泵稳定运行有很大的影响。水泵叶轮由于材料组织不均匀及零件加工后产生的形状、尺寸等误差，致使恒态<刚性>转子在对应的工作转速频率下旋转时产生离心力，所引起的振动或运动作用于轴承时该转子所处状态称为该转子的动不平衡。根据GB/T9239.1-2006/ISO 国标。对恒态(刚性)转子平衡品质分级指南，具体到泵类叶轮为G6.3级。为在动平衡机上求得小于转子允许的剩余不平衡量，特制定叶轮动平衡作业指导规程： 一、使用前的准备工作： 1、根据叶轮实际重量选择适合该机允许试验范围的动平衡机。 2、使用前一定要做好清洁工作，特别是轴颈，滚轮摆架底部与轨道之间，都要进行擦试清洁，并在滚轮上加少许清洁的机油，严禁转子与联轴节未接好就开车。 3、根据转子和联轴节尺寸配好接头，其要求是形状对称，在强度允许的情况下,重量要轻;各挡内外园同心,工件和联轴节凹孔配合精度为D1/d要保证同心和端面垂直。 4、为减少示值晃动，工件轴颈和滚轮外R应避开相同或接近以免干扰，其比例最好在0.8以下或1.2以上。 二、电气控制部分：（控制原理见说明书附图） 1．本机电动机电源采用380V/50HZ。 2．电机通电后“停止”按钮红灯亮，如联轴节与转子联接好，则行程开关2XK闭合，将转速转换开关拨到高速或低速档（中间为停车档），即可启动。停车时可按停止按钮或车头箱右侧的制动手柄，制动后应将制动手柄抬起，为下次开车接通电路。 3．本机规定转子转动方向为：由车尾向车头看，转子应顺时针方向旋转。 三、操作程序： 1．将叶轮过动平衡心轴（或转子轴）上定位装夹。 2．调整好两摆架间距离。 3．放置转子部件. 4．连接好适合的联轴节接头。 5．放下安全架压紧转子（或心轴）。 6．从低速位启动，由低速至中速和高速逐渐调整提速，最后达到该叶轮在工况时最大转速。7．观察显示屏上显示的左右两处不平衡量G左、G右及测量点半径值R左、R右，G左、G右不计相位角只计量值。 8．按(G左×R左)+（G右×R右）≤U许用g.mm 根据U左= G左×R左U右= G右×R右 U许用值为设计允许不平衡值为：U许用=D2/2?G(g.mm) 其中：D2——叶轮最大外径(mm) G——设计允许不平衡重量(g) 注意：U左和U右比值应尽可能接近分别为：0.3U许用＜U左＜0.7U许用 0.3U许用＜U右＜0.7U许用 9、对显示的不平衡量作在相应位去除金属层处理。 10、反复进行上述工步试验和处理，直至合格。 四、维护与保养注意事项： 1．经常保持机器清洁，导轨面上应经常涂油防锈，非常用导规面上涂油后应加贴油纸保护。2．滚轮表面更不准粘有任何灰尘杂物，每次使用前应仔细清洁滚轮表面，移动摆架时应同
工艺文件 涂层附着力检测作业指导书WT00000000-54640 XX公司 2010-09-01
共 4 页第1页 工艺文件编号WT00000000-54640 XX公司 涂层附着力检测作业指导书代替WPT00-54020 1 适用范围 本作业指导书适用于钢铁表面涂层、不锈钢表面涂层和铝合金表面涂层附着力检测。 本作业指导书采用划格试验法，对漆膜附着力进行检测。可用于现场定性评判单层涂膜或多层涂膜与基底面附着力的大小；也可评定多涂层体系中各道涂层从其它底层涂层脱离的抗性。 本试验方法不适用于涂膜厚度大于250μm的涂层，也不适用于有纹理的涂层。 本试验可以在专门制作的试板上进行，也可以在待测产品的内表面进行。 2 引用标准 GB-T 4957-2003 非磁性基体金属上非导电覆盖层覆盖层厚度测量涡流法 GB-T 4956-2003 磁性基体上非磁性覆盖层覆盖层厚度测量磁性法 GB/T9286—1998 色漆和清漆漆膜的划格试验 GB/T 9271—2008 色漆和清漆标准试板 3 仪器材料 3.1 BYK划格试验器、 配备符合DIN/ISO标准、A-5126型划格试验器刀头（刀齿间距为2mm）和A-5128型划格试验器刀头（刀齿间距为3mm）。 3.2 清洁用刷子和钢直尺 3.3特氟龙粘胶带 宽25mm，粘着力（10±1）N/25mm。 3.4 目视放大镜 手持式、放大倍数为2倍或3倍。 4检测前准备 编制会签 校核标准化
共 4 页第2页 工艺文件编号WT00000000-54640 XX公司 涂层附着力检测作业指导书代替WPT00-54020 编制会签 校核标准化
动平衡机安全操作规程 1、每一个和机器一起工作的人都应熟悉技术资料的内容。操作者必须熟悉掌握安全守则，本工种专业技术及操作规程，并在工作中严格遵守执行，工作前必须按设备“巡回检查内容”检查设备，并按润滑图规定注油。 2、操作者应充分认识到安全和危险，遵守操作指令。危及安全的疏忽必须立即消除。 3、有充分的个人保护措施，用加重进行不平衡量校正的过程中必须带上工作手套，避免穿戴领带、宽松的衣服、首饰和留有长发。 4、在机器操作过程中，任何人不可以停留在危险区内。只有经适当指导过的人员才可以停留在机器的工作区内。 5、在平衡操作时，未知转子的平衡量，应先选择可以测量的最低速度测得不平衡量，然后再用较高的速度来检查。 6、核实定期定标机器的资料。发现设备运行异常如高消耗、速度不稳定、温度升高或振动，反常的噪声或臭味，测量装置的差错，可能会直接或间接的导致人员伤害或财产损失应立即关掉机器，通知负责的保养或维修人员。 巡回检查内容： 1机器在打开主开关和控制电压之前检查所有人员都离开了机器的危险区域，所有部件固定，正确设置位于初始位置，夹紧装置、工件支持部件、工具已装配；2保护和安全装置已经安装到位； 3关闭安全区之前，确认所有人都已经离开； 4所有的平衡及不平衡校正螺纹和驱动装置已经牢固安装； 5皮带和驱动已经正确张紧并没有老化现象； 6在调速驱动的情况下，不要超过预期转速； 7机器的转速和负载按照规定参数选择，不允许过载； 8压缩空气管道，润滑和液压油没有泄漏，管道接头松动，磨擦点危险情况； 9所有电缆都要充分绝缘并完整。
电机转子作动平衡时要遵守“动平衡机安全操作规程” 电机装配工的一般操作规程如下: 1、工作前，整理场地，放稳各零、部件，并检查装配使用工具和工作环境是否安全良好。 2、吊放电机机座、底板、定子、转子、轴承等大型部件时必须放好方箱或垫木。严禁在悬吊物下操作，应与行车工、挂钩工密切配合。 3、电机转子作动平衡时要遵守“动平衡机安全操作规程”。 4、套装电机转子前定子必须放置平稳、垫牢，严防倾倒。 5、在定子和轴承座装底板时不准边放边垫垫片。 6、使用手锤和大锤时必须用装有金属倒楔的坚固木把。打锤时严禁戴手套，并注意前后方是否有人。 7、钻定位孔时要遵守“钻床安全操作规程”。用可移式钻床必须垫放平稳。 8、配合试验时要与试验人员紧密联系，并遵守“电气试验安全操作规程”。试验平台及电机周围油污要擦净。跨坑跳板、登高架子及上下梯子均要安装牢固。 9、使用手持电动工具时必须遵守有关安全规定。 10、易燃易爆物品要妥善保管，不要乱扔乱放，严禁接近烟火或高温。 11、电机装配时，手指不能放入端盖与机座空隙中，防止合拢时扎伤。装配
外观检验标准作业指导书 1. 目的和范围 为来料、半成品及成品外观检验标准检查提供工作指引。 2. 定义: 2.1 AQL: 可接收的质量水平 2.2 Plan C=0: 零缺陷(样本经检验后是零缺陷方可接收) 2.3 异常通知单: 用于记录和判定、处理不合格品的单据 2.4 特采通知单: 此表格用于裁定那些不符合特定规范的产品 2.5 MRB: 物料评审委员会 2.6 SCAR: 外部供应商纠正措施要求 2.7 ICAR: 内纠正措施要求 3. 职责 3.1 检验员: 负责抽样和检验,标识和记录。 3.2 质量工程师: 负责确定外观检验标准，并对不合格品进行判断及提供处理结论。 4. 授权 4.1 质量工程师 4.2 质保经理 5.程序 5.1 检验员在接到检验通知后，确认产品名、数量、及材质正确后执行抽样检验。 5.2 外观检查首先参照相应部件的图纸或签样检查产品结构与要求是否一致，然后按 以下5.3外观要求允收标准进行检验。
外观检验标准作业指导书
外观检验标准作业指导书Array 6. 参考程序 6.1 进料检验指导书WI-5001 6.2 巡检作业指导书WI-5003 6.3 终检作业指导书WI-5002 6.4 驻供应商检查员出货检验及品质稽查指导书WI-5004 7. 表格/记录 7.1 来料检验记录FM-0013-XXXX 7.2 巡检记录FM-0012-XXXX 7.3 成品检验记录FM-0014-XXXX
文档从网络中收集，已重新整理排版.word版本可编辑.欢迎下载支持. 8. 记录保存 所有记录保存期参考《质量记录控制程序》中规定
钢筋锈蚀性状检测作业指导书文件编号： 版本号： 分发号： 编制： 批准： 生效日期：
钢筋锈蚀性状检测作业指导书 一、目的 为使测试人员在做钢筋锈蚀情况检测时有章可循，并使其操作合乎规范。 二、适用范围 适用以PS-6型钢筋锈蚀测定仪采用半电池电位法来定性评估混凝土结构及构件中钢筋的锈蚀性状，适用于带涂层的钢筋以及混凝土已饱水和接近饱水的构件检测。 三、检测依据 3.1《建筑结构检测技术标准》（GB/T 50344-2004）； 3.2《混凝土结构工程施工质量验收规范》（GB 50204-2015）； 3.3《混凝土中钢筋检测技术规程》（JGJ/T 152-2008）； 四、主要仪器设备 4.1 PS-6型钢筋锈蚀测定仪 4.2 HC-GY61型一体式钢筋扫描仪 4.3 温度计 五、检测前的准备 5.1 PS-6型钢筋锈蚀测定仪和HC-GY61型一体式钢筋扫描仪应通过技术鉴定，并必须具有产品合格证。 5.2 PS-6型钢筋锈蚀测定仪由铜-硫酸铜半电池（以下简称半电池）、电压仪和导线构成。 5.2.1 铜-硫酸铜半电池 铜-硫酸铜半电池，它由一根不与铜或硫酸铜发生化学反应的刚性有机玻璃管、一只通过毛细作用保持湿润的多孔塞、一个浸泡在刚性管里饱和硫酸铜溶液中的紫铜棒构成，如下图5.2.1所示，饱和硫酸铜溶液应用分析纯硫酸铜试剂晶体溶解于蒸馏水中制备，溶液应清澈且饱和，应使刚性管的底部积有少量未溶解的硫酸铜结晶体，此时可以认为该溶液是饱和的。 铜-硫酸铜半电池在温度为25℃时，与氢电极参照的标准电极电势为0.337V，其温度数为0.9mV/℃。
图5.2.1 铜-硫酸铜半电池剖面图 5.2.2 电压仪 电压仪应具有采集、显示和存储数据的功能.满量程不宜小于1000mV，在满量程范围内的测试允许误差为士3%。 5.2.3 导线 用于连接电压仪与棍凝土中钢筋的导线宜为铜导线.其总长度不宜超过150m、戴面面积宜大于0.75mm2，在使用长度内因电阻干扰所产生的测试回路电压降不应大于0.1mV。 5.2.4 导电溶液 为使铜/硫酸铜电极与混凝土表面有较好的电接触，在水中加适量的家用液态洗涤剂（约2%），可提高与混凝土表面附着力，湿润效果更好。 5.3 半电池的电连接垫应预先浸湿，多空塞和混凝土构件表面应形成电通路。 5.4 硫酸铜溶液应根据使用时间给予更换，更换后宜采用甘汞电极进行校准。在室温（22±1）℃时，铜-硫酸铜电极与甘汞电极之间的电位差应为（68±10）mV。 5.5 HC-GY61型一体式钢筋扫描仪检测前应采用校准试件进行校准，当混凝土保护层厚度为10-50mm时.混凝土保护层厚度检测的允许误差为±1mm，钢筋间距检测的允许误差为±3mm。 六、测区的布置 在混凝土结构及构件上可布置若干测区，一般选择能代表不同环境条件和不同的锈蚀外观表征的结构及构件部位作为测区，每种条件的测区数量不宜少于3个，测区面积不宜大于5m ×5m，并按正确的位置编号。每个测区应采用矩阵式（行、列）布置测点，依据被测结构及构件的尺寸，宜用100mm×100mm-500mm×500mm划分网格，网格的节点为电位测点，测区中的测点数不宜少于20个。 在测区上一般布置200mm×200mm的测试网格，矩阵形成一般为7（行）×7、6×7、5×7
动平衡机操作规程
————————————————————————————————作者: ————————————————————————————————日期:
动平衡机操作规程 水泵的转子部件的动不平衡量对整台泵稳定运行有很大的影响。水泵叶轮由于材料组织不均匀及零件加工后产生的形状、尺寸等误差，致使恒态<刚性＞转子在对应的工作转速频率下旋转时产生离心力,所引起的振动或运动作用于轴承时该转子所处状态称为该转子的动不平衡。根据GB/T9239．1－2006/IＳO国标。对恒态(刚性）转子平衡品质分级指南，具体到泵类叶轮为G6．3级。为在动平衡机上求得小于转子允许的剩余不平衡量,特制定叶轮动平衡作业指导规程： 一、使用前的准备工作： １、根据叶轮实际重量选择适合该机允许试验范围的动平衡机。 2、使用前一定要做好清洁工作，特别是轴颈,滚轮摆架底部与轨道之间，都要进行擦试清洁,并在滚轮上加少许清洁的机油，严禁转子与联轴节未接好就开车。 3、根据转子和联轴节尺寸配好接头,其要求是形状对称,在强度允许的情况下,重量要轻；各挡内外园同心,工件和联轴节凹孔配合精度为D1／d要保证同心和端面垂直。 ４、为减少示值晃动,工件轴颈和滚轮外R应避开相同或接近以免干扰,其比例最好在０.８以下或1.2以上。 二、电气控制部分：(控制原理见说明书附图） １. 本机电动机电源采用380Ｖ／5０HＺ。 2. 电机通电后“停止”按钮红灯亮,如联轴节与转子联接好,则行程开关2ＸK闭合，将转速转换开关拨到高速或低速档（中间为停车档)，即可启动。停车时可按停止按钮或车头箱右侧的制动手柄,制动后应将制动手柄抬起,为下次开车接通电路。 3．本机规定转子转动方向为：由车尾向车头看,转子应顺时针方向旋转。 三、操作程序： 1．将叶轮过动平衡心轴（或转子轴）上定位装夹。 2．调整好两摆架间距离。 3. 放置转子部件. 4. 连接好适合的联轴节接头。 5. 放下安全架压紧转子(或心轴）。 ６. 从低速位启动，由低速至中速和高速逐渐调整提速，最后达到该叶轮在工况时最大转速。７.观察显示屏上显示的左右两处不平衡量G左、Ｇ右及测量点半径值R左、R右，G左、Ｇ右不计相位角只计量值。 ８．按(Ｇ左×R左)+（Ｇ右×R右)≤U许用g.mm 根据U左＝G左×R左Ｕ右= Ｇ右×R右 U许用值为设计允许不平衡值为：U许用＝D2/２?Ｇ（g.mm) 其中：D2——叶轮最大外径(mm) G——设计允许不平衡重量(g) 注意:U左和U右比值应尽可能接近分别为：0．3Ｕ许用 深圳市劲丰胜科技有限公司文件名称：喷涂检验指导书 文件编号：JFS-WI-041 版本/版次：A/0 生效日期：20010-10-15 编制：审核：批准： 目的 为了有效控制加工过程产品符合客户质量要求。特制定此规程。 1.范围 适用于本公司所有喷涂件的检验。 3.职责 3.1品质检验：负责按要求检验产品，并做记录； 3.2品管控制：负责对检验报告的内容进行确认和放行审批。 4.内容 4.1检验员根据每日生产指定单，对相应产品按客户图纸要求、技术规范、《抽样检查方案》 实施抽检，结果记录于《喷涂制程检验报表》 4.2表面等级： A级表面：客户能直接正视或开前门能直接正视的外部表面、商标文字和图案印面 B级表面：客户不明显看到的外部表面和开前门能直接正视内部表面 C级表面：客户不易察看到的内部和外部表面 4.3检验环境： 4.3.1光度：200—300LX（相当于40W日光灯750mm远） 4.3.2检验者目视方向应与光源方向成45°。目视方向与待检表面之间的距离如下： A级表面为400mm；B级表面为500mm；C级表面为800mm。 4.4物性品质标准： 4.4.1颜色： 4.4.1.1以客户标准样板为准。 4.4.1.2在自然光线下目测如有明显色差则为不良，如有轻微色差则为合格。如目测有轻微色差但不能确定，用色差仪测试。（喷涂测平光样板，须准备与产品相同材料、相同加工条件且同时加工出的平光样板3块以供测试。样板大小为80mm×125mm），▲E﹤0.8则为不良。桔纹/砂纹/洒点大小、密度：以客户标准样板为标准目测，目测有明显差异为不良。 4.5涂层厚度：在距喷涂层边缘大于10mm的不同区域取6个以上位置且用电脑涂层测厚仪测量其涂层厚度，按图纸要求判断。如图纸无要求，应按相应的涂料标准判断，一般测量值在一下范围之内为不良。 A：喷粉厚度要求为平光粉：50--120UM B：喷漆厚度要求底面漆：30--40UM。 砂纹粉：60—120UM 底面漆加洒点：40—60UM 桔纹粉：80—140UM 4.6附着力 检验方法：每批次取与批次产品相同材料、相同加工条件且同时加工出的样板3块以供测试。样板大小为80mm×125mm。如任一块样板测试不良，则判此批产品为不良。用百格刀在样板涂层表面以1.0mm为间隔从垂直交叉方向切划下100个方格，切割力一定要切透涂层到金属表面（若涂层厚度超过100UM，则切线间距应为2mm）。用3M透明胶带沿一切划方向贴在有方格的涂层上（胶带不能起皱），用手指压紧胶带使其与涂层紧密接触（透过胶带可见涂层颜色），5分钟后以涂层表面为45°角方向迅速拉起胶带。 判定标准：以1个方格中超过20%面积被撕下判定为不良。 4.7抗化学溶剂性 检验方法：将折叠成8层的白色棉质软布（或脱脂棉）捆绑在端面直径为6.3mm、长40mm 的圆柱形木棒的一端。再将99%分析纯酒精倒于木棒的端面在白色软布（或脱脂棉）上。室温 钢构作业指导书涂层附着力检测(划格法) 文件编号： 版本号： 编制： 批准： 生效日期： 涂层附着力检测(划格法)实施细则 1. 目的 为使测试人员在进行钢结构涂层附着力检测时有章可循，并使其操作合乎规范。 2. 适用范围 适用于建筑物及构筑物钢结构涂层附着力的检测。 3. 检测依据 GB50205-2001钢结构工程施工质量验收规范 TB/T1527-2011铁路钢桥保护涂装及涂料供货技术条件 GB/T10610-2009色漆和清漆漆膜的划格试验 4．检验器材 4.1切割刀具 单刃切割刀具适用于硬质或软质底材上的各种涂层; 多刃切割刀具不适用于涂层厚度(>120μm)或坚硬涂层，或施涂在软底材质上的涂层。 4.2导向和刀刃间隔装置 4.3软毛刷 4.4胶粘带：透明，宽25，粘着力(10±1)N/25mm。 4.5手把式放大镜：2倍或3倍。 5. 工作程序 5.1检测准备 5.1.1测试前可由项目负责人或有关人员前往现场踏勘，了解现场基本情况以及检测数量等。 5.1.2现场测量前防腐涂层应已涂装完毕且干透。 5.1.3测量前应确认构件的底材材质、涂层类型、涂层设计厚度等参数。 5.1.4检测人员应能熟练操作仪器。 5.2现场检测 5.2.1切割：切割数量为每个方向6条； 切割间距，每个方向切割间距应相等，其间距取决于涂层厚度和底材的类别 5.2.2刷扫：用软毛刷沿网格图形第一条对角线，轻轻地向后扫几次，再向前扫几次。 5.2.2粘贴胶粘带：匀速拉出胶带，去除最前面一段，剪下约75mm长，粘贴在网格上方，方向与一组切割线平行，用手指把网格上方的胶带压平，保证胶带与涂层紧密接触，且胶带长度至少超过网格20mm，如图1所示。 5.2.3撕离胶粘带：在贴上胶粘带5min以内，拿住胶带悬空的一端，并在尽可能接近60°的角度，在0.5～1.0s内平稳撕离胶粘带，如下图2所示。 图 1 图 2 第 1页 / 共 2页 文件编号：QW-TE-03 版本号：A 版 仪器名称：黏着力试验仪 规格型号：AR-1000 相关测试：离型力、残余等测试 设备 工具 编号 名称 编号 名称 物料 编号 名称 规格 用量 编号 名称 规格 用量 1 黏着力试验仪 1 TESA 胶带 7475 - 4 双面胶带 25mm 宽 - 2 钢板 2 日东胶带 31B - 3 仪器链接的电脑 3 待测样品 - - 更改人： 日期： 审批： 更改通知单编号： Step1：打开程序后显示如图1程序界面。 需确认以下信息： A. 1位置数字为0.0（如不为0请进行校准） B. 2位置为30cm/min C. 其他设定均为默认设定 D. 单位选择 Step2：将待测样品待测试面（胶带在上面）向上贴于试验台上。 Step3：拨动卡扣旋钮（红色方框位置）到图示位置，推动平台至右侧末端。如图3蓝色方框将左侧的胶带撕开用探头夹子夹住（避免碰撞探头夹子）。 Step4：确认无误后点击位置3 （START MOTOR ） 位置4 START 按钮由灰色变为白色，后点击START 。 平台会自动运行并记录测试数据。 图2 图3 图1 1 2 3 4 5 第 2页 / 共 2页 文件编号：QW-TE-03 版本号：A 版 仪器名称：黏着力试验仪 规格型号：AR-1000 相关测试：离型力、残余等测试 设备 工具 编号 名称 编号 名称 物料 编号 名称 规格 用量 编号 名称 规格 用量 1 黏着力试验仪 1 TESA 胶带 7475 - 4 双面胶带 25mm 宽 - 2 钢板 2 日东胶带 31B - 3 仪器链接的电脑 3 待测样品 - - 3 c 更改人： 日期： 审批： 更改通知单编号： Step5：待胶带即将被完全剥离的时候，点击STOP 按钮（图4红框内）,测试会停止（电机仍在运行）并跳出如图5界面。切换至图6的初始界面，点击图6红圈位置的STOP MOTOR 按钮（停止电机的工作） Step6：切换到图5的界面。测试曲线名称的命名规则为按测试日期命名。如：2018-04-28-48，意义为：2018年4月28日测试的第48个测试样条。命名结束后直接点击结束按钮，跳转如图7界面。操作过程中出现操作失误导致曲线波动，需对曲线进行修正，点击图7红圈按钮，移动上方的进行修正，后点击保存。 Step7：点击图7位置保存曲线，跳转如图8界面。保存格式为PDF 格式，如红圈位置，文件名为2018-04-28-48，参照Step6，点击保存，记录测试结果，关闭测试曲线，反回图1界面，一个测试样条测试完成。近1000条测试曲线可通过初始页面的5号位置按钮进行查找。曲线查找路径：我的电脑/D:/AR-1000/涂硅线原纸数据/2018-0401-0430. 图4 图5 图6 图5 图7 图8 叶轮动平衡试验作业指导书编号：SL/QS34 叶轮动平衡试验作业指导书 编制： 审核： 批准： 日期:2018年4月30日 叶轮动平衡试验作业指导书 一、适用对象：硬支撑平衡机的叶轮动平衡检测 通过电子传感测试，将真空泵叶轮动平衡的剩余不平衡量减小到标准要求，以保证真空泵正常的运转，提高产品的质量，达到降低产品噪声和提高产品的使用寿命。 二、准备工作 1. 首先了解准备动平衡试验的叶轮的规格型号，根据规格调整好合适的硬支撑轴径标高尺寸。 2. 准备好合适的配重用铁块等，以及用于测量的架盘天平。 3. 试验前对动平衡机应先检查一遍，如电气线路接头应牢固，接地线牢固、可靠，机械部分转动灵活并适当加油润滑。 4. 确认平衡试验叶轮在平衡机使用范围内后，将叶轮安装在动平衡试验轴内，以便上机试验。 三、操作 1. 接通设备总电源 2.启动平衡机电控箱电源。 3.设定好试验用参数，并输入电控箱。 4.启动平衡机使叶轮转动，试验叶轮的剩余不平衡量。 5.对试验完的叶轮确定平衡配重位置后，用架盘天平称量配重铁块，重量与试验的剩余不平衡量相符，并焊接在叶轮确定的不平衡位置上。 6.焊接完后再次装上动平衡机重新试验，直到达到所需要的平衡精度，要求:剩余不平衡量≤该叶轮许用不平衡量。 四、注意事项 1. 试验叶轮初始，叶轮的剩余不平衡量可能较大，在启动平衡机时，可使用较低的转速，以免损坏平衡机转动试验部件。 2.叶轮在不平衡配重部位的配重铁块应焊接牢固，以免试验中掉落。 3.叶轮的配重铁块焊接时，应在平衡机拆下叶轮至一边焊接，同时应注意避免焊接飞溅附着到平衡测试轴上。 4.焊接的配重铁块，每次焊接完后应清渣，以免影响试验精度。 5.叶轮试验完工后，应注意轻搬轻放，避免磕碰，另外试验完后不得再对叶轮进行去料的加工，以免影响试验好的平衡精度。 动平衡机操作规程 1.操作前检查设备、电气就是否正常,防护装置就是否齐全,并加注润滑油,空转试车。 2.吊装工件要平稳地放在机床架上,夹持牢固,擦净油污。 3.平衡块要紧固牢靠,不能有松动现象。要有防止工件跳出的保险装置。运转时,操作人员要站在侧面不准接触转动部分。 4.刹车时不准用手刹转子,测量与加平衡块时必须待转动停止,方准进行,并要防止工件挂碰。机架上禁止放一切东西。 5.使用手持电动工具时,要按手用电动工具安全操作规程进行。 6.工作完毕,切断电源,清理工作现场。 动平衡操作步骤 一、准备工作 1、装好回转试件,确定装载方式; 2、选择平衡转速; 3、据装载方式,测量并记录a、b、c、r1、r2的实际尺寸,按减重或加重,转速要求,调节好电测箱上各旋钮与开关。 二、启动电动机,使试件转动,注意先将变速转换开关放在低速档,待试运转后,即可转换到高转速并相应地切换转速表量程开关。 三、先把量程开关K10置于低灵敏度如X100,观察矢量表上光点的运动,视实际读数转换K10,使读数处于最佳范围,光点有明显晃动,按K7键使示值稳定。 四、从矢量表上读出不平衡质量的大小与相位作好记录,停车将a、b、c,数值同时放 大一倍输入电测箱,再次试验并作记录。 五、停车,分别在左、右校正面上,按确定的相位加上所需平衡重。 六、重新启动电动机,观察平衡效果,若矢量时表光点接近光屏中心,表明试件达到平衡要求。 1 准备工作 1、1 清除转子上所有污垢,检查转子有无松动或裂纹现象。 1、2 测量记录转子各部晃动值。 1、3 更换件或修复件动平衡试验前先进行静平衡试验。 1、4 根据用户要求确定校正平面。 1、5 根据转子工作状态确定支承位置。 1、6 用标准转子校验动平衡机精度应符合要求。 1、7 设计制造转子与平衡机万向节间的联接短节。 2 转子吊装就位 2、1 制定吊装方案,保证转子吊装安全。 2、2 吊装前,认真检查钢丝绳有无缺陷,承受重量与转子重量要匹 配,并且有一定的安全系数。 2、3 转子与平衡机接触时应避免冲击,防止损坏传感器。 2、4 联短节并用百分表测量其晃动,要求小于0、03毫米。否则, 重新加工联轴器。 2、5 拧紧支架螺栓。 2、6 检查转子的晃动、弯曲、瓢摆,并把检查的数值做好记录。 3 技术要求 3、1 开启电测箱,检查电测箱自检数据就是否正确。如果有误, 则重新＂定标＂。 3、2 选择好两个校正平面。 3、3 根据转子支撑情况,在电测箱上选取支撑方式。 3、4 测量转子半径ＲA、ＲB并输入电测箱。 塑胶零件来料检验作业指导书 1.目的 为了保证塑料制品的质量，在产品来料时严格把关，使其达到生产要求和满足客户的要求，本检验作业指导书规定了注塑零件的具体检验要求、项目和方法，以及来料抽样方案。 本作业指导书适用于塑料件制成，外壳及有关塑料件以及二次加工件制品（喷涂、丝印、电镀）的检验与验收 2.流程 3. 抽样标准 品质检验人员抽样计划依照抽样标准图,单次抽样。如客户有特殊要求，以客户提供之抽样水准抽样。品质检验允收水谁（AQL)：Min:1.5 Maj:1.0 Cri:0.0。抽样计划采用“分批检查，分批验退”的方式 4.术语： 4.1 缺陷等级分类： 致命缺陷(Cri)：指由经验和判断表明产品不符合产品功能的缺陷，在正常使用、维修和保管中会对人身造成安全危险的缺陷。 严重缺陷(Maj)：指影响产品正常使用功能，降低产品可靠性或严重影响产品外观的缺陷。 轻微缺陷(Min)：偏离限定标准，但不影响产品正常使用功能或外观缺陷不太明显的缺陷。 4.2 表面分类： S面：在正常的产品操作中可见的透明表面。如透明水尺,显示屏 A面：在正常的产品操作中可见的表面。如：产品的正面，手柄、旋律 B面：在正常的产品操作中不常可见的表面。如：产品的后面 C面：在正常的产品操作中不可见的表面。如：产品底面和非外露面 4.2 注塑外观缺陷 1)异色点：与本身颜色不同的杂点或混入树脂中的杂点暴露在表面上。 2)气丝(气纹)：由于种种原因，气体在产品表面留下的痕迹与底面颜色不同并发亮，带有流动样。 3)塌坑（缩水）：由于材料收缩，在产品胶位厚的地方或进胶口远端产品局部整体表面下陷。 4)熔接缝（夹水线）：产品在成型过程中，二股以上的融熔料相汇合的接线，目视及手感都有感觉。 5)缺料（缺胶）：产品某个部位不饱满。 6)白印（顶白）：由于内应力，在产品表面产生与本色不同的白色痕迹。 7)滋边（毛刺）：由于锁模不紧或边缘缺等原因，产品非结构部分产生多余的料。 8)封堵（盲孔）：应该通透的地方由于滋边造成不通。 9)断裂：塑料质理局部断开后的缺陷。 10)拉毛：因摩擦而产生的细皮，附在塑料表面的现象，一般在塑件边缘处可见。 11)油丝，油痕：模具（前模边缘及后模顶针位）上有油，油污（包括脱模式剂）在产品表面留下的痕迹，使该部位发光并带有流动样。 12）阴阳色： 4.3 喷油外观缺陷 文件名称二次元影像仪测量仪作业指导书页次第1 页共 7页发行日期2018.01.20 编制审核批准 1、目的 1.1为规范操作员能熟练掌握仪器的使用，使操作有依可循，特制定此标准。 2、范围 2.1此标准适用于我司二次元影像仪测量仪的操作。 3、职责 3.1工程部：负责提供测试样品及样品标准； 3.2品质部：负责仪器的使用与日常保养，仪器的测试与管理。 4、设备说明 文件名称二次元影像仪测量仪作业指导书页次第2 页共 7页发行日期2018.01.20 编制审核批准 5、软件操作界面说明 6、像素校正 6.1第一次使用软件或机器进行测量时，或镜头的倍率变化后，一定要进行像素校正。像素校 正的目的是为了让测量结果更准确。 6.2像素校正必须符合以下条件： 6.2.1镜头的倍率不变; 6.2.2必须使用圆测量工具 6.2.3校正的顺序必须是：沿影像区的四个角落，顺时针或逆时针校正。 6.2.4圆不能太大，也不太小，占屏幕的 1/8 最好。 6.3像素校正的步骤如下：(校正顺序以右下－右上－左上－左下为例) 6.3.1将校正片放在工作台上，对焦清晰后，移动X,Y轴找到校正片上的某一圆，先将圆移到 画面的右下方，在影像窗口弹右键，在弹出的菜单中，选择＂像素校正＂(状态提示栏将显示：像素校正，第1次)后，然后用鼠标左键在圆的中间单击一下（如图一）。 6.3.2状态栏上会显示,”像素校正，第2步”，移动Y轴，将此圆移到影像区的右上方（如图 二），然后用鼠标右键在圆的中间单击一下，完成测量. 文件名称二次元影像仪测量仪作业指导书页次第3 页共 7页发行日期2018.01.20 编制审核批准 6.3.3状态栏上会显示,”像素校正，第3步”，移动X轴，将此圆移到影像区的左上方（如图 三），然后用鼠标右键在圆的中间单击一下,完成测量。 6.3.3状态栏上会显示,”像素校正，第4步”，移动Y轴，将此圆移到影像区的左下方（如图 四），然后用鼠标右键在圆的中间单击一下，完成测量。 图一图二 图三图四 6.3.4此时，会弹出如下对话框，保存像素校正的数据。喷涂检验作业指导书
