一、机具准备：钢筋钩子、撬棍、板子、钢丝刷、色笔、盒尺，铡刀等。
二、材料准备：
钢筋：B20、16、22、18。
绑扎丝：22号火烧丝，铁锈清除干净。切断长度满足使用需要。
垫块：混凝土垫块厚50mm。
三、作业条件：
1、防水施工已全部完成，而且办完防水施工验收记录。桩顶伸入承台梁中的钢筋为 35d，桩头按要求进行处理过并经验收合格，防水层表面已经清理干净。
2、钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。
3、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。
四、工艺流程：
拉钢筋、插筋位置线→运钢筋到使用部位→绑底板下部及地梁钢筋→水电工序插入→放置垫块→放置马凳→绑底板上部钢筋→设置定位框→插墙、柱预埋钢筋→基础底板钢筋验收。
1、按图纸在基础防水保护层上标明钢筋直径、间距、并算出底板实际需用的钢筋根数，靠近支座边的第一根，钢筋距边的钢筋应为50mm。
2、按图纸在基础防水保护层上标明钢筋直径、间距、并算出底板实际需用的钢筋根数，Q4厚650mm 竖向分布钢筋为B25@100，水平分布钢筋为B22@200，拉结钢筋B12、梅花形布置间距为600mmx600mm。Q5厚600mm竖向分布钢筋为B22@200，水平分布钢筋为B22@200，拉结钢筋B12、梅花形布置间距为600mmx600mm。底板钢筋伸入承台内长度为40d，底板上部钢筋与下部钢筋之间梅花形布置B12拉结钢筋，间距为600mmx600mm。板底负钢筋长度由承台及承台梁边算起。
3、先铺集水坑、配电间的下钢筋，再铺底板钢筋，绑扎时由一端向另一端依次绑扎。操作时要按图纸要求的间距划线、铺铁、绑扎、最后成型。
4、基础底板底部钢筋下的混凝土垫块，保证基础底板下部钢筋保护层为50mm。
5、基础底板钢筋采用直螺纹连接，基础底板受力钢筋连接接头的位置要正确，同一构件中纵向受力筋的接头宜相互错开，钢筋机械连接的连接区段长度为35d（d为被连接钢筋中的较大直径），同一连接区段内的受拉纵筋接头百分率不应大于50%，受压纵筋可不受限制。连接件之间的横向净距不宜小于25mm。
6、板的两层钢筋网间应摆放钢筋马凳，马凳通长设置，间距 1.5m，在马凳上摆放纵横两个方向定位钢筋，工序及绑扣方法同底板下层钢筋,以保证钢筋的位置正确。马凳采用Ф25以上钢筋加工。
7、所有钢筋交错点均绑扎，且必须牢固。同一水平直线上相邻绑扣呈八字型，朝向混凝土体内部，
同一直线上相邻绑扣露头部分朝向正反交错。
8、根据放线工在防水保护层上弹好的墙、柱插筋位置线，在上层网片上绑扎固定定位筋，将墙、柱插筋插入基础绑扎牢固。并在主筋上（底板上约50mm）绑一道固定筋，墙插筋两边距暗柱50mm，插入基础深度的锚固长度应符合设计和规范要求，甩出的钢筋长度和甩头应错开，不能大于50%，甩出的钢筋用定位框和定位卡将甩出的钢筋固定，保证甩筋垂直，不歪斜、倾倒、移位，同时要考虑搭接长度，相邻钢筋错开距离。
9、附图:
墙顶暗梁配筋图
10、构造边缘柱钢筋图：
承台底板钢筋绑扎 Revised by Liu Jing on January 12, 2021
1.1.1.1.1承台底板钢筋绑扎 1.1.1.1.1.1承台（底板）钢筋工艺流程： 弹线→钢筋吊运至工作面→安装承台（底板）下铁→放混凝土垫块→支设底板、承台上铁马凳→安装承台、底板上铁和柱、墙体插筋→调整钢筋→安放侧向保护层垫块→隐检 1.1.1.1.1.2承台（底板）钢筋施工要点 1.1.1.1.1. 2.1弹线 绑扎之前，根据结构承台（底板）钢筋网的间距，先在垫层或底板防水混凝土保护层上弹出黑色墨线，放出墙、柱等位置线和后浇带的位置边线。为了醒目便于日后定位插筋方便，在各边线每隔划上红色油漆三角。墙柱拐角处各划一个红三角，并将边线延长。 1.1.1.1.1. 2.2铺筋顺序 下网应先铺短向、后铺长向，上网则刚好相反，承台（底板）在基础梁处的附加筋则应与下层筋一起铺设。 1.1.1.1.1. 2.3接头位置 底板所有钢筋接头建议采用滚压直螺纹连接，下层筋在板跨中1/3范围内连接，上层筋在支座范围内连接，同一截面接头数量不大于50%，钢筋接头均应避开应变较大的后浇带处。 1.1.1.1.1. 2.4网片绑扎 1、底板钢筋层数较多，绑扎时必须严格按图纸要求施工，注意布筋位置，上下网口交点呈线，间距符合要求，必要时加设钢筋梯格筋（不得小于钢筋直径），以确保钢筋位置准确。 2、摆放钢筋除按线摆放外，钢筋伸入支座的长度(含水平段长度)应满足设计所要求的最小锚固要求，且满足保护层要求。 3、网片在变标高处，板筋应伸入到对方板内40d，满足设计要求。 4、下网钢筋绑扎时应边绑扎边垫垫块，垫块采用C40减石子混凝土垫块，100×100×50mm，间距600mm，梅花型布置。
钢筋绑扎技术及安全交底 工程名称：雅店矿井工业场地综合管线工程 分项工程名称：钢筋砼综合地沟 工程部位：办公楼西侧G4综合管沟 施工依据：设计图纸及图集04S531—2第7、8、10页﹙图集附后﹚ 一、施工准备： 1、材料及主要机具： （1）钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。（2）铁丝：可采用20~22号铁丝（火烧丝）或镀锌铁丝（铅丝）。（3）控制混凝土保护层用的塑料垫块、塑料卡。 （4）工具：钢筋钩子、撬棍、钢筋板子、绑扎架、钢筋剪刀、手推车、粉笔，尺子及气压钢筋加工机械等。 2、作业条件： （1）按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整，准备好垫木。按不同规格型号堆放并用方木垫好。 （2）核对钢筋级别、型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。 （3）在浇筑好的基础砼垫层上用墨斗弹好管沟中线及剪力墙外皮线。用红蓝铅笔或石笔画出底板分布筋位置线，然后根据画好的线进行钢筋试摆及绑扎 二、底板钢筋制安：
1、在钢筋加工场地按照钢筋配料单严格控制每根钢筋的长短尺寸，及弯钩长度。将制作好的钢筋用手推车运至施工现场。 2、根据底板筋的分布情况预先确定上下层筋的保护层垫块与外层垂直分布筋的摆放位置以及钢筋固定方法，排架间距控制在60CM以内。调整好预埋于底板内的池壁钢筋位置，并保证其位置的准确，且加固稳定不变形。底板筋垫块的位置要与外皮的立筋位置相对应。 3、绑扎后的底板筋要逐点检查保护层厚度及钢筋间距是否符合规范及设计要求。对有预埋筋的位置要拉通线检查，为使底板钢筋稳固，在其上下层筋之间加斜向马蹬筋，马蹬筋的个数以上层钢筋踩踏上去无明显下沉为合适。当池壁吊模完成后，对底板筋及池壁再次检查与调整。 三、池壁钢筋制安 1、绑扎前的准备工作 按施工图及图集核对各型号钢筋的直径、长度、成型尺寸。为控制池壁竖向筋的上顶高度，在池壁根部侧面上测量高程控制线，以此为准，控制池顶上皮高度，据此绑扎竖筋。最后搭设好内外脚手架，清除钢筋表面灰浆，整理好钢筋。 2、钢筋绑扎控制好内外层钢筋的净尺寸及间距，按照设计图及图集对保护层的要求加工好定位筋﹙排架或支撑马蹬﹚，排架的间距应大于100cm，塑料垫块的位置要与钢筋排架的支点相对应。绑扎丝口应向内侧弯曲，不应占用保护层的厚度。绑扎后的池壁钢筋应稳固不变形，竖向筋保持垂直，横向筋保持水平
1承台钢筋绑扎施工工艺 1.1执行标准 《混凝土结构工程施工质量验收规范》（GB50204—2002）（2010版）； 《混凝土结构设计规范》（GB50010—2010）； 《钢筋焊接及验收规程》（JGJ18—2012）； 《冷轧带肋钢筋混凝土结构技术规程》(JGJ95—2011)； 《中国建筑工程总公司建筑工程施工工艺标准》； 钢筋、绑扎丝等相关材料标准和有关规定。 1.2施工工艺流程和操作要点 1.2.1施工工艺流程 施工放样 钢筋加工 钢筋运输 底板钢筋绑扎 钢筋固定 顶板钢筋加工 预埋钢筋绑扎 1.2.2操作要点 项 操作要点示意图片 次
1 底板钢筋绑扎 2 顶板钢筋绑扎 3 预埋钢筋 1、施工放样： 1）依据设计资料，复核承台轴线控制网和高程基准点。确定承台十字轴线，并用墨线弹在施工垫层地板上。经驻地监理工程师核查、批准后绑扎。 2）划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为5cm，在底板上弹出钢筋位置线。
2、钢筋加工： 1）钢筋清理：钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净。 2）钢筋调直：可用机械或人工调直。经调直后的钢筋不得有弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5﹪. 3）钢筋截断：应根据钢筋直径、长度和数量，长短配搭，先断长料后端短料，尽量减少和缩短钢筋短头，以节约钢材。 3、钢筋运输： 将加工好的钢筋运往施工现场时，应做好钢筋编号，并做好钢筋的运输管理，防止钢筋在运输过程中发生变形，被污染。 4、底板钢筋绑扎： 1）按弹出的钢筋位置线，先铺下层钢筋。根据底板受力情况，决定下层钢筋哪个方向钢筋在下面，一般情况下先铺短向钢筋，再铺长向钢筋。 2）钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。 3）摆放底板混凝土保护层用砂浆垫块，垫块厚度等于保护层厚度，按每1m左右距离梅花型摆放。如底板较厚或用钢筋较大，摆放距离可缩小。 5、钢筋固定： 1）先绑2～4根竖筋，并画好横筋分档标志。然后在下部及齐胸处绑两根横肋定位，并画好竖筋分档标志。一般情况横筋在外。竖筋在里，所以先绑竖筋后绑横筋。横竖筋的间距及位置应符合设计要求。 2）在钢筋外侧应绑上带有铁丝的砂浆垫块，以保证保护层的厚度。 6、顶板钢筋绑扎： 在进行顶板钢筋绑扎前应该现对该基础再次施工放样，即对已经的施工完成的钢筋绑扎进行检查，能确定基础的平
基础承台钢筋绑扎技术交底
技术交底记录 表C2-1编号 工程名称泗县大路口 乡大季村安 置点一期工 程 交底日 期 年月日 施工单位中煤三建 分项工 程名称 交底提要 基础钢筋绑扎工艺要求及质量安全事项
交底内容： 一、施工准备： 1、材料准备 1.1成型钢筋：必须核对设计图纸符合配料单的规格、尺寸、形状、数量，并对加工质量进行进场验收。 1.3绑丝：采用22号（火烧丝），焊条HPB235用E43型焊条，HRB400 2、机具：钢筋钩子、撬棍、力矩扳手、板子、钢丝刷、手推车、粉用E50型焊条。 1.4 50mm厚混凝土垫块，马凳。 笔、尺子、钢筋马凳。 3、作业条件： 3.1绑扎前，核对钢筋配料单及进场钢筋规格、数量并按使用部位、工序塔接，分别码放。 3.2做好抄平放线工作，在槽边弹好水平标高点，最好用红油漆点做标志。 二、施工工艺： 1、承台、地梁钢筋施工工艺流程： 弹钢筋位置线→绑扎承台下铁钢筋→绑扎地梁钢筋→绑扎承台上部钢筋→插入墙体、柱钢筋 1.1划钢筋位置线：按图纸注明的钢筋间距，划出承台钢筋位置线。并用墨斗弹上墨线。 1.2承台钢筋： 1.2.1先铺承台下钢筋。所有交叉点都要绑扎牢固，保证钢筋不位移。下部钢筋绑扎时要全数绑扎，不得漏扣，基础承台钢筋的保护层为50mm。 1.2.2承台底筋绑扎完后，放混凝土垫块，
垫块厚度为50mm ，间距400mm ，梅花型放置。 1.2.3绑扎完下铁和地梁钢筋后即安放撑 筋，采用18@1500*1500钢筋做成，间距1000mm ，也可采用Φ18-20废钢筋头做成，马凳间距1000mm ，高度按图。 1.2.4撑筋放完后进行上筋的绑扎，绑扎 上铁钢筋的方法同下铁筋，钢筋交叉点均绑扎。 1.3 事先在绑扎完承台底板下部钢筋时 定位绑扎框架柱及构造柱钢筋，构造柱钢筋弯锚入承台内，弯锚平直段采用10d ，框柱按图取300mm 。 1.4将承台下部垫层处弹好的内外墙、柱 节点位置线，引至承台上皮钢筋上，用红油漆标示好，承台钢筋上弹柱钢筋位置控制线，根据弹好的控制线将墙、柱伸入承台的插筋绑扎牢固，并插至下层钢筋上进行固定绑扎，柱子。先插柱筋再插墙体筋，第一根水平筋距承台上表面50mm ，距承台上皮500mm 高部位和根部用水平梯子筋固定，保证甩筋垂直，不斜插和移位。墙柱钢筋临时固定示意如下图所示： 外墙插筋节点 内墙插筋节点 50 50 墙体立筋墙体水平筋墙体水平梯子筋墙体立筋 墙体水平筋 墙体水平梯子筋 柱筋锚至承台底 4号封闭箍筋 三、质量要求：
一、机具准备：钢筋钩子、撬棍、板子、钢丝刷、色笔、盒尺，铡刀等。 二、材料准备： 钢筋：B20、16、22、18。 绑扎丝：22号火烧丝，铁锈清除干净。切断长度满足使用需要。 垫块：混凝土垫块厚50mm。 三、作业条件： 1、防水施工已全部完成，而且办完防水施工验收记录。桩顶伸入承台梁中的钢筋为 35d，桩头按要求进行处理过并经验收合格，防水层表面已经清理干净。 2、钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。 3、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。 四、工艺流程： 拉钢筋、插筋位置线→运钢筋到使用部位→绑底板下部及地梁钢筋→水电工序插入→放置垫块→放置马凳→绑底板上部钢筋→设置定位框→插墙、柱预埋钢筋→基础底板钢筋验收。 1、按图纸在基础防水保护层上标明钢筋直径、间距、并算出底板实际需用的钢筋根数，靠近支座边的第一根，钢筋距边的钢筋应为50mm。 2、按图纸在基础防水保护层上标明钢筋直径、间距、并算出底板实际需用的钢筋根数，Q4厚650mm 竖向分布钢筋为B25@100，水平分布钢筋为B22@200，拉结钢筋B12、梅花形布置间距为600mmx600mm。Q5厚600mm竖向分布钢筋为B22@200，水平分布钢筋为B22@200，拉结钢筋B12、梅花形布置间距为600mmx600mm。底板钢筋伸入承台内长度为40d，底板上部钢筋与下部钢筋之间梅花形布置B12拉结钢筋，间距为600mmx600mm。板底负钢筋长度由承台及承台梁边算起。 3、先铺集水坑、配电间的下钢筋，再铺底板钢筋，绑扎时由一端向另一端依次绑扎。操作时要按图纸要求的间距划线、铺铁、绑扎、最后成型。 4、基础底板底部钢筋下的混凝土垫块，保证基础底板下部钢筋保护层为50mm。 5、基础底板钢筋采用直螺纹连接，基础底板受力钢筋连接接头的位置要正确，同一构件中纵向受力筋的接头宜相互错开，钢筋机械连接的连接区段长度为35d（d为被连接钢筋中的较大直径），同一连接区段内的受拉纵筋接头百分率不应大于50%，受压纵筋可不受限制。连接件之间的横向净距不宜小于25mm。 6、板的两层钢筋网间应摆放钢筋马凳，马凳通长设置，间距 1.5m，在马凳上摆放纵横两个方向定位钢筋，工序及绑扣方法同底板下层钢筋,以保证钢筋的位置正确。马凳采用Ф25以上钢筋加工。 7、所有钢筋交错点均绑扎，且必须牢固。同一水平直线上相邻绑扣呈八字型，朝向混凝土体内部，

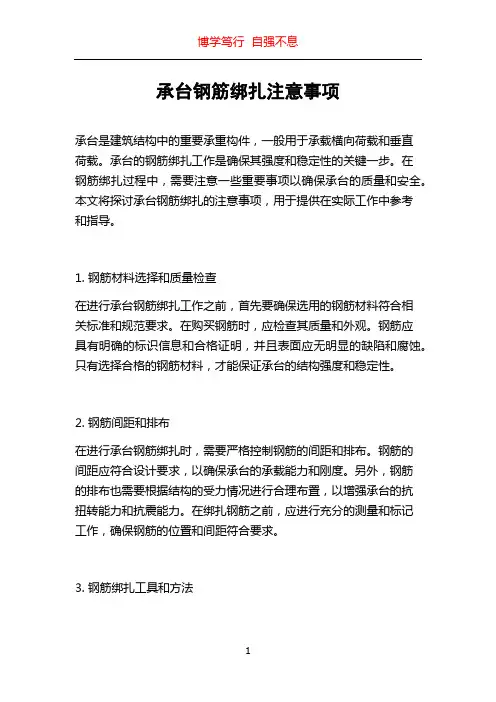

承台钢筋绑扎
一、机具准备：钢筋钩子、撬棍、板子、钢丝刷、色笔、盒尺，铡刀等。 二、材料准备： 钢筋：B20、16、22、18。 绑扎丝：22号火烧丝，铁锈清除干净。切断长度满足使用需要。 垫块：混凝土垫块厚50mm。 三、作业条件： 1、防水施工已全部完成，而且办完防水施工验收记录。桩顶伸入承台梁中的钢筋为 35d，桩头按要求进行处理过并经验收合格，防水层表面已经清理干净。 2、钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。 3、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。 四、工艺流程： 拉钢筋、插筋位置线→运钢筋到使用部位→绑底板下部及地梁钢筋→水电工序插入→放置垫块→放置马凳→绑底板上部钢筋→设置定位框→插墙、柱预埋钢筋→基础底板钢筋验收。 1、按图纸在基础防水保护层上标明钢筋直径、间距、并算出底板实际需用的钢筋根数，靠近支座边的第一根，钢筋距边的钢筋应为50mm。 2、按图纸在基础防水保护层上标明钢筋直径、间距、并算出底板实际需用的钢筋根数，Q4厚650mm竖向分布钢筋为B25@100，水平分布钢筋为B22@200，拉结钢筋B12、梅花形布置间距为 600mmx600mm。Q5厚600mm竖向分布钢筋为B22@200，水平分布钢筋为B22@200，拉结钢筋B12、梅花形布置间距为600mmx600mm。底板钢筋伸入承台内长度为40d，底板上部钢筋与下部钢筋之间梅花形布置B12拉结钢筋，间距为600mmx600mm。板底负钢筋长度由承台及承台梁边算起。 3、先铺集水坑、配电间的下钢筋，再铺底板钢筋，绑扎时由一端向另一端依次绑扎。操作时要按图纸要求的间距划线、铺铁、绑扎、最后成型。 4、基础底板底部钢筋下的混凝土垫块，保证基础底板下部钢筋保护层为50mm。 5、基础底板钢筋采用直螺纹连接，基础底板受力钢筋连接接头的位置要正确，同一构件中纵向受力筋的接头宜相互错开，钢筋机械连接的连接区段长度为35d（d为被连接钢筋中的较大直径），同一连接区段内的受拉纵筋接头百分率不应大于50%，受压纵筋可不受限制。连接件之间的横向净距不宜小于25mm。 6、板的两层钢筋网间应摆放钢筋马凳，马凳通长设置，间距1.5m，在马凳上摆放纵横两个方向定位钢筋，工序及绑扣方法同底板下层钢筋,以保证钢筋的位置正确。马凳采用Ф25以上钢筋加工。

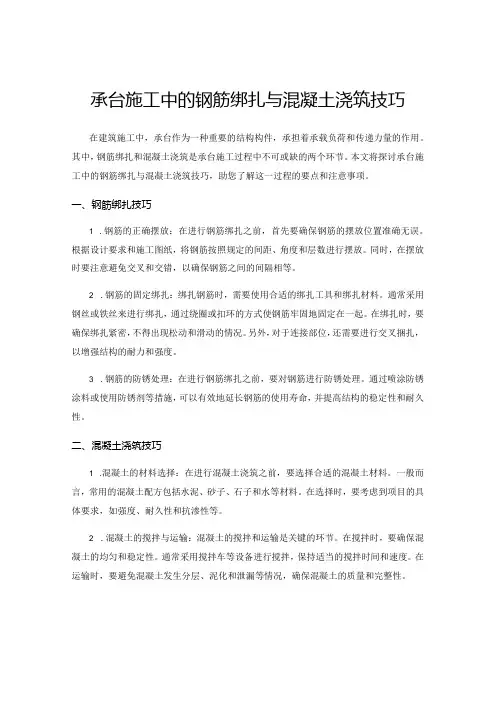

承台施工技术交底 工程名称： 分部工程名称：（地基与基础）承台 一、施工准备 1、劳动组织 （1）劳动力组织方式：采用工程队组织模式。 （2）施工人员应结合已经确定的施工方案、机械、人员组合、工期要求进行合理配置。 2、机械配置 二、技术要求 1、测设基坑的平面位置、垫层顶标高要准确无误。 2、钢筋的切割、焊接、绑扎要符合规范要求。 3、模板要求有足够的强度和刚度，且有牢固、稳定的固定支撑系统，模板安装必须符合设计和规范要求。 4、承台混凝土滑槽入模，高频插入式振捣棒振捣密实，连续分层浇筑，不留施工缝。 三、主要施工工艺流程 1、施工程序 承台的施工程序主要有前期准备工作、模板工程、钢筋工程以及混凝土工程四个部分组成。 2、施工程序为：施工准备→测设放线→承台基坑开挖→基坑排水→垫层
→钢筋加工、制作、绑扎安装→模板的安装→混凝土浇筑→养生→检验验收。 四、施工工艺 1、施工放样 根据施工图纸设计要求，用全站仪先对桩基进行点位放样，然后根据基础尺寸及开挖深度用尺量的方法确定基坑开挖长度及宽度，并用白灰撒出边线，注意基坑应在四周各多预留,深基坑留2m，做为排水沟和支立侧模工作面。需要特殊防护的深基坑按照专项方案实施。 2、基坑开挖 采用挖掘机放坡开挖，坑底预留20cm人工清底。同时备用水泵在基坑开挖时抽水。开挖过程中注意保护桩基不被破坏，必要时人工清理。 3、桩头凿除 风镐凿除桩头，凿除桩顶浮浆或松散破损部分，使基桩顶部露出新鲜、坚硬的混凝土表面，桩基埋入承台长度及桩顶主筋锚入承台长度须满足设计和规范要求。复测桩顶高程，若凿除桩头后桩顶高程不够，应重新支模与承台一同浇注。 4、基底处理 采用基底平铺10cm厚C20混凝土进行抹面找平并作为承台底模，用水准仪控制垫层标高。 5、钢筋的加工焊接及绑扎：采用在钢筋加工场地进行钢筋加工，在施工现场进行焊接和绑扎。混凝土垫层达到一定强度后，精确放出基础边线，进行钢筋绑扎和模板安装。钢筋采用现场加工、绑扎成型。先将墩台主筋与桩基钢筋焊接连接，再绑扎系梁、承台钢筋。 （1）钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净。 （2）钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。 （3）钢筋接头采用搭接或帮条电弧焊时，宜采用双面焊缝，双面焊缝困难时，可采用单面焊缝。 （4）钢筋接头采用搭接电弧焊时，两钢筋搭接端部应预先折向一侧，
钢筋绑扎作业安全技术交底 1、 进入施工现场，必须戴好安全帽，扣好帽带，佩带并正确使用个人劳动保护用具。 2、 作业人员必须身体健康，取得有效钢筋操作证后，方可独立操作。学徒必须在师傅 的指 导下进行工作。 3、 密切注意基坑土方及围护情况，并注基坑排水状况，发现问题应立刻上报。 4、 雷雨时必须停止露天操作，预防雷击钢筋伤人。钢筋断料、配料、弯料等工作应在 钢筋 加工棚内进行，不宜在绑机现场进行断料、弯料或配料。 5、 搬运钢筋要注意附近有无障碍物、架空电线和其他临时电气设备，防止钢筋在回转 时碰 撞电线或发生触电事故。 6、 起重臂和吊起的重物下面有人停留或行走时不准吊。 7、 起重指挥应由技术培训合格的专职人员担任，无指挥或信号不清不准吊。 8钢筋、型钢、管材等细长和多根物件必须捆扎牢靠，多点起吊。单头“千斤”或捆 扎不牢靠 不准吊。 9、 起吊钢筋骨架时，下方禁止站人，必须待骨架降到距模板 1m 以下才准靠近，就位支 撑 好方可摘钩。 10、 绑扎立柱和墙体钢筋时，不得站在钢筋骨架上或攀登骨架上下。钢筋骨架不论其固 定与否，不得在上行走，禁止从柱子上的钢箍上下。 3m 以内的柱钢筋，可在地面或楼面上 绑扎，整体竖立。绑扎3m 能上能下的柱钢筋，必须搭设操作平台。 11、 现场绑扎悬空大梁钢筋时，不得站在模板上操作，必须要在脚手板上操作；绑扎独 立柱 头钢筋时，不准站在钢箍上绑扎，也不准将木料、管子、钢模板穿在钢箍内作为立人 板。 12、 、钢筋头子应及时清理，成品堆放要整齐，工作台要稳，钢筋工作棚照明灯必须加 网 罩。 13、 高空作业时，不得将钢筋集中堆在模板和脚手板上，也不要把工具、钢箍、短钢 工程名称 施工单位 第二师三十七团屯兵楼基地项 目 新疆神宇水利水电建筑安装工 程有限责任公司 分部工程 主体二层 2017年6月5日 分项工程（工种）名称 交底内容： 钢筋绑扎
桩基础与承台的连接方法 吴本国、贺业飞、鞠学廷 桩基础需要嵌入承台内50-100做法和要求大家都很熟悉，但是，桩嵌入承台后，与防水层的关系、与承台钢筋、两侧防水构造底板钢筋及承台拉梁钢筋保护层厚度之间的关系往往在工程图纸中没有得到清楚的表达，造成现场钢筋绑扎混乱，这也是本篇文章的主要讨论的内容。对于两侧没有砼防水构造底板的承台，由于构造相对简单，本文就不详细讨论，设计时可参照本文简化处理之。 一、桩径大于等于Ф500的桩 1，地下车库单柱单桩与承台不同连接方法的比较 某工程，由于设计只是笼统地画出桩顶嵌入承台内，没有详细地表达桩顶与防水层之间的关系，与拉梁钢筋之间的关系，承台钢筋与拉梁钢筋的相互关系，两侧防水构造底板钢筋与承台钢筋之间的相互关系等如图一，结果是，施工绑钢筋时出现多种绑法且钢筋保护层及钢筋的有效计算高度都难以保证。究其原因有二：一是设计深度不够，没有将桩嵌入承台内相互关系的大样画出，二是结构只考虑本专业要求，对建筑防水做法没有考虑，经过设计人员深入现场了解及内部讨论修改和细化了原有做法，见图二、三。图二考虑到且同一承台（底板）内有需要弯起的钢筋，还有不需要弯起的钢筋，钢筋摆放和制作难度较大，因此不予推荐。图三底板钢筋抗浮计算时保护层不小于110mm（考虑桩头防水），承台计算时保护层还要多附加上两层底板钢筋直径，而且底板保护层厚容易开裂，可考虑用于桩距较小的主楼部分。图四中的做法主要是将承台的底标高降低至防水板的低标高以下一定高度，利用这个高度来消化桩嵌入承台高度和防水保护层厚
度等引起防水板钢筋保护层的增加，该大样应注意低标高部分应出桩头不小于500mm，这主要是考虑到底板防水卷材在低标高部分的搭接。
E、号楼钢筋绑扎技术交底 施工企业：保定建业№：(津建安表22) 工程名称北辰区技峰路与延吉路交 口工业项目 工种钢筋工 施工部位E号楼交底时间2018年 6 月12 日 一、材料要求 后台加工的钢筋成品经过检查，根据配料单的要求，每种成品钢筋上均挂有标识牌，注明使用部位、钢筋规格、数量加工人等；扎丝采用20号火烧丝。控制混凝土保护层用的塑料卡、大理石垫块等。 二、主要机具 塔吊、钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、粉笔、尺子等。 三、作业条件： 1、弹好承台基础梁、柱位置线，并已经过监理验收合格，钢筋直径d≥16时，钢筋连接采用直螺纹套筒连接，其余d<16时，钢筋连接采用搭接； 2、各个部位的绑扎钢筋均运到位。 四、操作工艺 1、工艺流程： 画钢筋位置线→绑扎承台钢筋→绑南北方向基础梁→绑东西方向基础梁→加马凳→加垫块→加插墙筋及柱筋。 2、钢筋下料完成后，做好预检工作，核对钢筋的级别，型号、形状、尺寸及数量是否与加工配料单相同。 3、画钢筋位置线：根据底板结构施工图，画出钢筋位置线，严格按照线进行钢筋绑扎。 4、按照弹出的钢筋位置线，先绑扎承台钢筋，钢筋绑扎完成后及时放好钢筋垫块和马凳，保证钢筋位置准确。 5、绑扎基础梁钢筋：绑扎钢筋时先绑扎南北向基础梁，再绑扎东西向基础梁；基础梁绑扎前先用短钢管搭设。 6、绑扎要求：所有相交点都要绑扎牢固，采用“八字扣”绑扎，丝头置于混凝土内，保证钢筋不位移。检查直螺纹接头位置，接头要按图纸要求，每隔一根错开。 7、钢筋保护层：保护层用垫块采用大理石垫块，垫块间距为300mm梅花状布置；基础梁及承台保护层厚度40mm。
8、马凳：马凳高度=（底板厚度-底板钢筋上下保护层厚度-上下层钢筋直径之和），间距为800mm，马凳支腿不得直接落在垫层或者地面上。 9、钢筋接头：底板水平钢筋直径≥16mm的采用滚轧直螺纹接头，钢筋直径＜16mm的接头采用搭接接头，接头隔根错开（错开百分率50％），两组接头错开35d且不少于500mm。 10、将底板下部弹好的内外墙、柱节点位置线，引至底板上皮钢筋，拉控制线，并在钢筋上弹控制线。根据弹好的控制线将墙、柱伸入底板的插筋绑扎牢固，并插至下层钢筋上进行固定绑扎。在墙柱插筋时，墙、柱立筋下端附加水平筋Φ10与承台或基础梁上下层钢筋绑扎连接，上端用Φ14临时定位箍固定。墙筋甩出长度按规范要求搭接长度≥45d，柱筋甩出长度不得小于Hn/3=1400mm，且两接头间必须错开不小于35d（Φ18为630mm，Φ20为700mm，Φ25为875mm，Φ28为980mm）。 五、施工中注意的质量问题
基础梁、承台施工方案 一、工程概况 1、工程概述 北汽二期扩能工程·2号标准厂房工程房位于重庆市合川区土场镇银翔新城工业园。属于丁类多层厂房，建筑层数为5层，建筑高度22米，主要结构类型为钢筋混凝土框架结构。本高程±0.000标高相当与黄海高程217.8m。总建筑面积为：191857.22平米。 2、设计概述 ⑴、本工程桩基础设计为机械成孔灌注桩，基础地梁型号为：250×600；250×650；250×700；250×750；地框支梁为：600×800；700×800；承台型号为：1100×1100×800；1450×1300×800。 ⑵、基础混凝土：桩基C35，地框支梁为C35，地梁为C30，承台为C35，垫层为C15。 ⑶、承台、基础梁钢筋种类采用HPB300；HRB400；HRB400E(地框支梁）。
二、编制依据 本方案依据以下几项编制： 1.北汽二期扩能工程·2号标准厂房地勘资料、设计施工图。 2.国家及地方标准规范： 《建筑工程施工质量统一验收标准》GB50300-2013； 《建筑地基基础工程施工质量验收规范》GB50202-2013； 《混凝土结构工程施工质量验收规范》GB50204-2015； 《混凝土结构施工图平面整体标示方法制图规则和构造详图》图集11G101-1～3； 3.现场勘察的实际情况； 三、施工部署 1.总体部署 基础梁、承台施工在桩基检测期间进行施工准备工作，待桩检完成后，承台、基础梁开始施工。主要施工流程如下：
土方开挖 桩偏位复核 截桩头 垫层施工 桩心钢筋及砼 承台基础梁钢筋、模板及砼 回填碾压 150厚C20混凝土地坪垫层 2.进度控制 根据施工组织设计中总进度计划的要求，承台及基础梁根据主体施工缝划分为四个施工段（两侧边坡部分除外）的施工工期为 30 天。 3.机械配置 基础梁、承台开挖及主要施工机械配置详见下表： 序号机械名称型号数量备注
技术交底记录 资料编号 表C2-1 工程名称福特汽车4S店工程交底日期2013年10月14日 施工单位南通二建集团有限公司分项工程名称基础工程 交底提要基础承台、框架梁钢筋绑扎 交底内容： 一、施工准备： 1、材料准备 1.1成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并对加工质量进行进场验收。 1.3绑丝：采用22号（火烧丝），焊条HPB235用E43型焊条，HRB400用E50型焊条。 1.4 40mm厚混凝土垫块，马凳。 2、机具：钢筋钩子、撬棍、力矩扳手、板子、钢丝刷、手推车、粉笔、尺子、钢筋马凳。 3、作业条件： 3.1绑扎前，核对钢筋配料单及进场钢筋规格、数量并按使用部位、工序塔接，分别码放。 3.2做好抄平放线工作，在槽边弹好水平标高点，用红油漆点做标志。 二、施工工艺： 1、承台、地梁钢筋施工工艺流程： 弹钢筋位置线→绑扎承台下铁钢筋→绑扎地梁钢筋→绑扎承台上铁钢筋→插入墙体、柱钢筋 1.1划钢筋位置线：按图纸注明的钢筋间距，划出承台钢筋位置线。并用墨斗弹上墨线。 1.2承台钢筋： 1.2.1先铺承台下铁筋。承台先放下铁封闭箍筋，然后再放下铁南、北向的2号下纵筋钢筋，所有交叉点都要绑扎牢固，保证钢筋不位移。下铁钢筋绑扎时要全数绑扎，不得漏扣，绑扎承台下铁钢筋时，下层端部弯成90°，平直段长度：10d。基础承台钢筋的保护层为40mm。 1.2.2承台底筋绑扎完后，放混凝土垫块，垫块厚度为40mm，间距400mm，梅花型放置。
1.2.3绑扎完下铁和地梁钢筋后即安放撑筋，采用18@1500*1500钢筋做成，间距1000mm ，也可采用Φ18-20废钢筋头做成，马凳间距1000mm ，高度870-890mm 。 1.2.4撑筋放完后进行上筋的绑扎，绑扎上铁钢筋的方法同下铁筋，钢筋交叉点均绑扎。 1.3基础梁： 1.3.1绑扎完承台下铁筋后绑扎地梁钢筋，先穿梁上筋，梁伸入承台40d ，在上筋上画出箍筋间距线，套箍筋，箍筋开口在下部，且开口位置相互错开，箍筋套好后按间距排开，箍筋的加密区及做法详见11G101图集。然后穿梁下筋，并进行绑扎，。 1.3.2箍筋与梁筋交叉处均要绑扎，并采用八字扣绑扎，即绑扣为一顺一逆，不得有漏扣、松扣等现象， 1.3.3、梁钢筋定位措施： (1)保护层厚度40mm ，下面垫砼垫块，箍筋按线调整绑扎到位。 (2)在地梁的上口设立受力钢筋的定位撑，在每道梁支座附近和跨中设立,使受力钢筋的间距均匀、合理，保护层厚度符合设计要求。 1.3.4基础梁两端连续时，钢筋一律贯通。 1.4将承台下部垫层处弹好的内外墙、柱节点位置线，引至承台上皮钢筋上，用红油漆标示好，承台钢筋上弹柱钢筋位置控制线，根据弹好的控制线将墙、柱伸入承台的插筋绑扎牢固，并插至下层钢筋上进行固定绑扎，柱子。先插柱筋再插墙体筋，第一根水平筋距承台上表面50mm ，距承台上皮500mm 高部位和根部用水平梯子筋固定，保证甩筋垂直，不斜插和移位。墙柱钢筋临时固定示意如下图所示： 外墙插筋节点 内墙插筋节点 50 50 墙体立筋墙体水平筋墙体水平梯子筋墙体立筋 墙体水平筋 墙体水平梯子筋 柱筋锚至承台底4号封闭箍筋 1.5钢筋接头方式： 横向：梁钢筋一律采用焊接接头，采用搭接焊时，焊缝长度为10d 。 竖向：柱子钢筋采用电渣压力焊。
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 钢筋绑扎工程施工安全技术交底 (最新版)
钢筋绑扎工程施工安全技术交底(最新版)导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 交底内容： 1、钢筋垂直运输时，吊络要绑牢，吊点不小于2个，且要平稳起吊，下方禁止站人，必须待钢筋降落到离地1米以内始准人靠近，就位支撑好方向方可摘钩。 2、在楼面放置钢筋要分散放置，不得过于集中，以防压坏顶架倾倒和塌落。 3、绑扎各层建筑的边柱，梁板钢筋时，其外侧必须有排栅或其他安全防护措施。 4、绑扎柱盘或墙体钢筋时，不得站在钢筋骨架上落，应架设脚手架操作，超过4米的柱筋骨架，应设临时支撑，待钉模板时拆除。 5、拉直钢筋，卡头要卡牢，地锚要结实牢固，拉筋沿线2米区域内禁止行人。人工绞磨拉直，不准用胸、肚接触推杆，并慢慢松懈，不得一次松开。 6、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不
得在同一垂直线上。 XX设计有限公司 Your Name Design Co., Ltd.
钢筋绑扎规范要点 操作工艺 一、基础垫层要清理干净，用红笔和墨斗弹放钢筋位置线。 二、按钢筋位置线布放基础钢筋。 三、绑扎钢筋网，四周两行钢筋交叉点应每点绑扎牢。中间部分每隔一根相互成梅花式扎牢，双向主筋的钢筋，必须将全部相互交点绑牢，注意相邻绑扎点的铁线扣要成八字形绑架，（左右口绑扎） 四、大底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋马蹬或混凝土垫块，以保证钢筋位置正确，钢筋马蹬下应放在下层钢筋网上。 五、钢筋的弯钩应朝上，不要倒向一边；双钢筋网的上层钢筋弯钩应朝下。 六、独立基础、为双向弯曲，其底面短向的钢筋应放在长向钢筋的上面。 七、现浇柱与基础连用的插筋，其箍筋应比柱的箍筋小一个柱筋直径，以便连接。箍筋的位置一定要绑扎固定牢靠，以免造成柱轴线偏移。 八、基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm，当无垫层时不应小于 700mm。 九、钢筋的连接： （ 1）钢筋连接的接头宜设置在受力较小处。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍； （2）若采用绑扎搭接接头，则接头相纵向受力钢筋的绑扎接头宜相互错开；钢筋绑扎连接区段的长度为1.3倍搭接长度（LL）；凡搭接接头中点位于该区段的的搭接接头均属于同一连接区段；位于同一区段内的受拉钢筋搭接接头面积百分率为25%； （3）当钢筋的直径d＞16mm时，不宜采用绑扎接头； （4）纵向受力的钢筋采用机械连接接头或焊接接头时，连接区段的长度为35d（d为纵向受力钢筋的较大值）且不小于50mm。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计规定，当设计无规定时，应符合下列规定： ①在受拉区不宜大于50%； ②直接承受动力荷载的基础中，不宜采用焊接接头；当采用机械连接接头时，不应大于50%。 十、基础钢筋的一些规定： （ 1）当条形基础的宽度B≥1600mm时，横向受力钢筋的长度可减至0.9B，交错布置；( 2）当单独基础的边长B≥3000mm（除基础支承在桩上外时，受力钢筋的长度可减至0.9B，交错布置。 十一、基础浇筑完毕后，把预留墙柱插筋调整理顺，保证插筋位置准确。 十二、承台钢筋绑扎前，一定要保证桩基伸出钢筋到承台的铺固长度。 十三、主控项目 基础钢筋绑扎时，受力钢筋的品种、级别、规格和数量必须符合设计要求。 检查数量：全数检查。 检验方法：观察、钢尺检查。 十四、一般项目 基础钢筋绑扎的允许偏差应符合相关规定。 十五、检查数量：在同一检验批内，独立基础应抽查构件数量的10%，且不少于3件，筏板基础可按纵、横轴线划分检查面，抽查10%，且不少于3面。 构件绑扎的允许偏差和检验方法：

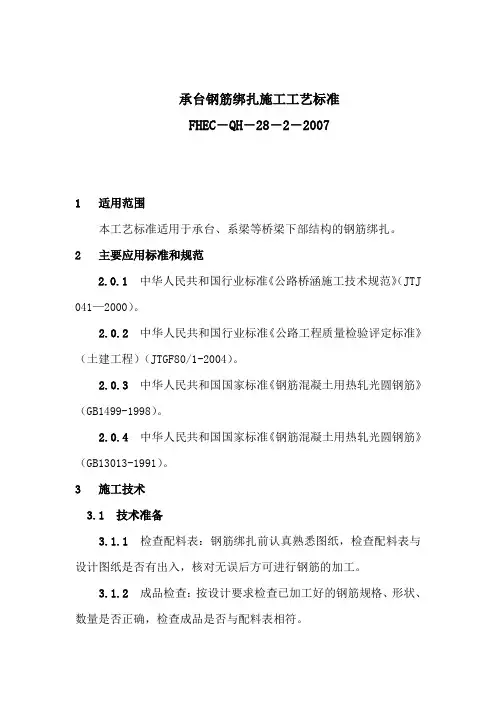

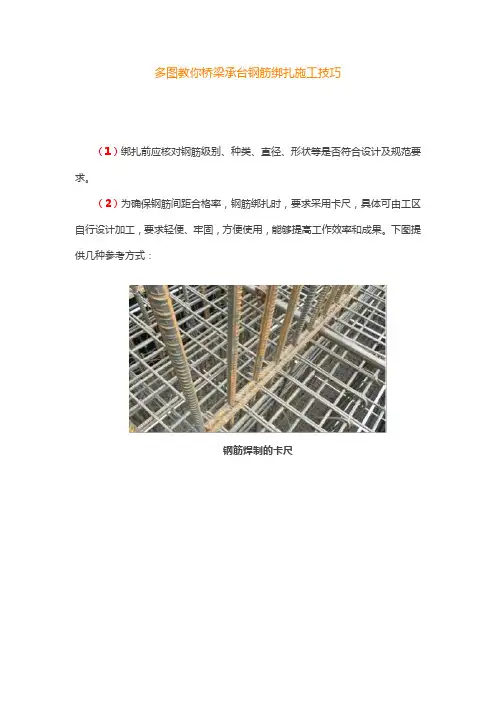

承台钢筋绑扎施工工艺标准FHEC-QH-28-2-2007 1、适用范围 本工艺标准适用于承台、系梁等桥梁下部结构的钢筋绑扎。 2、编制主要应用标准和规范 2.1中华人民共和国行业标准《公路桥涵施工技术规范》JTJ 041-2000 2.2中华人民共和国行业标准《公路工程质量检验评定标准》JTG F80/1-2004 2.3中华人民共和国行业标准《钢筋混凝土的热轧带肋钢筋》GB 1499-91 2.4中华人民共和国行业标准《钢筋混凝土用热轧光圆钢筋》GB 13013-91 3、施工准备 3.1技术准备： 3.1.1检查配料表：钢筋绑扎前先认真熟悉图纸，检查配料表与设计图纸是否有出入，核对无误后方可进行钢筋的加工。 3.1.2成品检查：按设计要求检查已加工好的钢筋规格、形状、数量是否正确，检查成品尺寸是否与配料表相符。 3.1.3钢筋替换：施工中如需要钢筋替换时，必须充分了解设计意图和替换材料性能，严格遵守现行的各种规定。且必征得设计单位同意。 3.1.4施工放样：测定承台的轴心，并弹好墨线。 3.1.5技术交底：开挖前对施工人员进行全面的技术、安全两级交底，确保施工过程的工程质量和人生安全。 3.2机具准备 3.2.1钢筋调直：成盘或弯曲的钢筋条直应使用检验合格的钢筋调直机或工程师批准的其他机具。 3.2.2钢筋截断：钢筋的截断应使用检验合格的专用截断机或工程师批准的其他机具。 3.2.3钢筋的焊接：钢筋的焊接应使用检验合格的电焊机。 3.2.4钢筋的绑扎：经工程师同意可以采用钢筋绑扎施工，钢筋的绑扎宜用专用钢筋钩子，根据需要还该设有绑扎架。 3.3材料准备 3.3.1钢筋：应有出厂合格证，对于每一批进场的钢筋按规定要求作力学性能复试，复检合格后使用。 3.3.2铁丝：可采用20~22号铁丝（火烧丝）或镀锌铁丝（铅丝）。切断长度要满足使用要求。 3.3.3保护层垫块：控制混凝土保护层用的水泥砂浆垫块、塑料垫块等。 3.4作业条件准备 3.4.1钢筋加工场地要求：按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整、硬化。准备好垫木，按钢筋型号分类堆放。 3.4.2钢筋绑扎场地要求：根据施工方案、施工图做好钢筋采购与下料，有效利用钢筋，减少下脚料。在施工现场用墨线标好钢筋位置，确保施工现场钢筋位置准确。当施工现场地下水位较高时，必须有排水及降水措施。．
