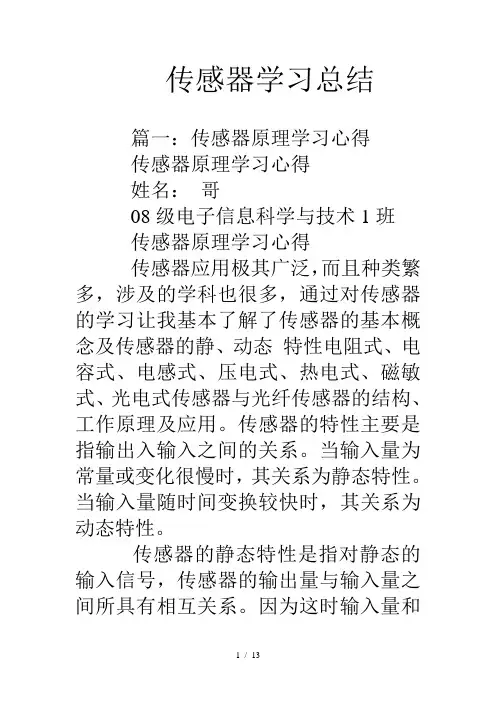

▲其工作原理是基于金属导体在交流磁场中的涡流效应。其应用是改变参数中某一因素,
▲特性与应用
涡流传感器结构简单、使用方便和不受油污等介质影响。可用于回转轴的振动测量及其误差运动的测试、转速测量、金属材料的厚度测量、零件计数和探伤等。
▲转换电路有分压式调幅和调频电路。下图为分压式调幅电路原理:
3、
差动变
压器式
电感传
感器
▲
原理
它是利用电磁感应中的互感现象来进行信号转换。实际应用的传感器多为螺管形差动变压器,其结构和工作原理如下图:
当初级线圈W加上交流电压时,次级感应电动势e1、e2的大小与铁芯位置有关。当铁芯在中间位置时e1=e2,铁芯向上移动,e1>e2;向下移动,则e1 ▲特性与应用 差动变压器式电感传感器稳定性好、使用方便、线性范围大,有的可达300㎜、小位移测量精度高;缺点是侧量个频率受机械部分固有频率的限制。该种传感器可适用于力、压力、流体参数等测量。 ▲转换电路: 上图所示电路中相敏检波器可根据输出的调幅波相位变化判别位移的方向和大小。可调电阻R与差动直流放大器的作用是消除传感器零点残余电压并放大信号。振荡器提供初级线圈交 流电源和 相敏检波 电路的控 制电压。 四、磁电 式传感 器 下式计算: 施加于芯片的外力不变时,且积聚在极板上的电荷若无泄露,那么在外力继续作用时,电荷量保持不变,而在离终止时,电荷随之消失。 实践证明:压电芯片上所受的作用力与由此产生的电荷量成正比,即:q=dF,式中d为压电常数。 静态测量时,必须采取措施,使电荷漏失减小到足够的程度;动态测量时,由于电荷可以不断补充,对此要求不高。 ▲特性与应用 它的优点是频带宽、灵敏度高、信噪比高、结构简单、工作可靠和重量轻等。缺点是某些压电材料需要防潮措施,而且输出的直流响应差,需要采用高输入阻抗电路或电荷放大器来克服这一缺陷。配套仪表和低噪声、小电容、高绝缘电阻电缆的出现,使压电传感器的使用更为方便。它广泛应用于工程力学、生物医学、电声学等技术领域。 三、光电式传感器 光电传感器是将光能转换为电能的一种器件,它的物理基础是光电效应。光电式传感器是以光电效应为基础,将光信号转换成电信号的传感器。光电式传感器由于反应速度快,能实现非接触测量,而且精度高、分辨力高、可靠性好,加之半导体光敏器件具有体积小、重量轻、功耗低、便于集成等优点,因而广泛应用于军事、宇航、通信、检测与工业自动控制等各个领域中。业生产和现实生活中光电传感器的应用非常广泛。 照相机自动测光 四、霍尔传感器 霍尔传感器以霍尔效应为其工作基础,是由霍尔元件和它的附属电路组成的集成传感器。霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。 ▲原理 如下图所示,将霍尔元件至于磁感应强度为B的磁场中,a、b两端通以电流i,在c、d 两端将产生霍尔电势V H=K H iBsinα,式中K H为霍尔系数,α为电流与磁场方向夹角。 ▲特性与应用 霍尔元件可以检测电流、磁场以及它们的成绩,因此广泛的应用于压力、振动等参数的测量。其有精度高、线性度好、动态性能好、工作频带宽、测量范围广、可靠性高、抗外磁场干扰能力强等优点。多应用于测力、压力、应变、机械振动等。
