桥梁墩柱安全技术交底(新版)
Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0210
桥梁墩柱安全技术交底(新版)

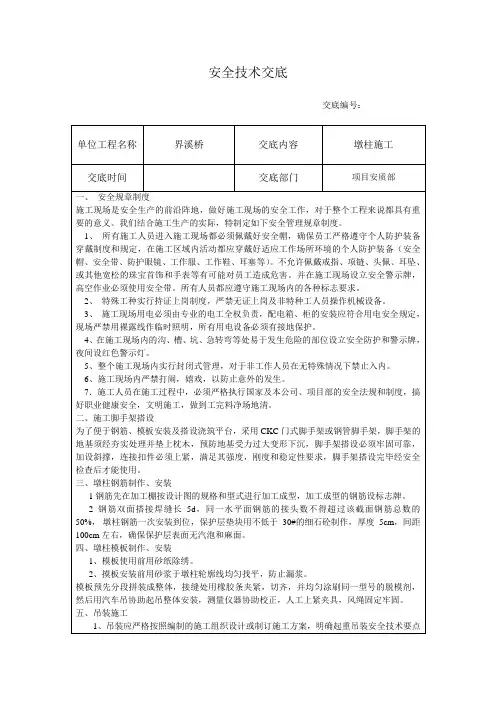

交底内容：
1、建立健全各项安全制度，坚持班前安全讲话制，落实安全生产责任制，现场设置专职安全员，项目部坚持安全定期检查和不定期抽检制度。
2、桥梁墩柱施工的脚手架的搭设方案需经过监理工程师的批准，每隔5m应设置45度斜向剪力撑，每个桥墩灌注砼前顶部应设置不小于3m2的作业平台，四周搭设防护栏杆，挂设安全网。
3、工地现场使用的模板、脚手架、木材等周转材料应码放整齐，保持施工现场整洁文明。
4、施工现场人员必须佩戴安全帽，高空作业人员必须佩戴安全带。
5、模板的吊装需专人指挥，吊装作业时闲杂人员应撤离现场。
6、墩柱、系梁施工完成后，对于四周的建筑垃圾应及时清理，运至弃土场。
7、拆模时严防因时间控制不当或操作粗犷造成结构物缺棱掉角。
8、桥梁墩柱在施工过程中应设置临时标识牌，标识牌大小为0.3m×0.5m，白底黑字，包括墩台编号、墩高、结构类型、砼标号、施工班组等内容。
9、每个墩台施工完毕后，应及时编墩、台号。将其标注在左、右幅外侧墩柱、台身上，具体要求如下：
1）编号路线里程增长方向分别沿左、右幅从起点桥台、墩柱到终点桥台按数字从0、1、2、3…进行编号；
2）墩柱、台身上编号外圆圈直径为40cm，中文字体为印刷黑体，规格为10×15cm，采用红色油漆标注于距底梁3米处。
