DL / T608 — 2019
A
A

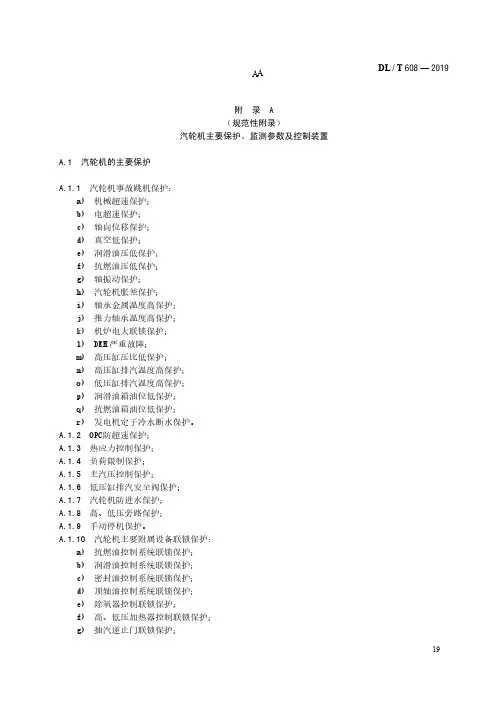

附 录 A
（规范性附录）
汽轮机主要保护、监测参数及控制装置
A.1 汽轮机的主要保护
A.1.1 汽轮机事故跳机保护：
a)机械超速保护；
b)电超速保护；
c)轴向位移保护；
d)真空低保护；
e)润滑油压低保护；
f)抗燃油压低保护；
g)轴振动保护；
h)汽轮机胀差保护；
i)轴承金属温度高保护；
j)推力轴承温度高保护；
k)机炉电大联锁保护；
l)DEH严重故障；
m)高压缸压比低保护；
n)高压缸排汽温度高保护；
o)低压缸排汽温度高保护；
p)润滑油箱油位低保护；
q)抗燃油箱油位低保护；
r)发电机定子冷水断水保护。
A.1.2 OPC防超速保护；
A.1.3 热应力控制保护；
A.1.4 负荷限制保护；
A.1.5 主汽压控制保护；
A.1.6 低压缸排汽安全阀保护；
A.1.7 汽轮机防进水保护；
A.1.8 高、低压旁路保护；
A.1.9 手动停机保护。
A.1.10 汽轮机主要附属设备联锁保护：
a)抗燃油控制系统联锁保护；
b)润滑油控制系统联锁保护；
c)密封油控制系统联锁保护；
d)顶轴油控制系统联锁保护；
e)除氧器控制联锁保护；
f)高、低压加热器控制联锁保护；
g)抽汽逆止门联锁保护；
DL / T608 — 2019
h)汽动给水泵辅助油泵联锁保护；
i)电动给水泵联锁保护；
j)凝结水泵联锁保护；
k)循环水泵联锁保护；
l)定子冷却水泵联锁保护；
m)抽真空系统联锁保护。
A.2 汽轮机的主要监测参数
A.2.1 汽轮机转速。
A.2.2 汽轮机转子偏心度、振动。
A.2.3 汽轮机胀差、汽缸膨胀。
A.2.4 汽轮机转子轴向位移。
A.2.5 汽缸热应力、汽缸金属温度、高中压主汽门金属温度。
A.2.6 调节级及各段抽汽蒸汽压力、温度、金属温度。
A.2.7 主蒸汽、再热蒸汽及高中低压缸排汽压力和温度。
A.2.8 主蒸汽流量、主给水流量、凝结水流量。
A.2.9 支持轴承、推力轴承金属温度及回油温度。
A.2.10 润滑油、密封油、顶轴油、EH油油压和油温。
A.2.11 高、中压主汽门、调门的阀位指示。
A.2.12 凝汽器、除氧器、疏水箱、油箱液位指示。
A.2.13 加热器水位、进出口水温、疏水温度及疏水量。
A.2.14 高、低压旁路阀位、温度。
A.2.15 轴封蒸汽压力和温度。
A.2.16 发电机定子冷却水温度、流量及电导率；
A.2.17 发电机内氢气纯度、压力及冷氢温度。
A.3 汽轮机主要调节控制装置
A.3.1 汽轮机控制系统；
A.3.2 凝汽器、除氧器及加热器水位调节控制装置；
A.3.3 给水泵调节控制装置。
A.3.4 高、低压旁路调节控制装置；
A.3.5 轴封供汽压力、温度调节装置；
A.3.6 润滑油、抗燃油温度调节装置；
A.3.7 闭式冷却水、开式冷却水温度调节装置；
A.3.8 疏水控制装置。
DL / T608 — 2019附 录 B
（资料性附录）
汽轮机启动和停机示范曲线图
图B1 某300MW亚临界机组典型冷态启动曲线
图B2 某300MW亚临界机组典型温态启动曲线
DL / T608 — 2019
图B3 某300MW亚临界机组典型热态启动曲线
图B4 某300MW亚临界机组典型极热态启动曲线
DL / T608 — 2019
图B5 某300MW亚临界机组典型正常停机曲线
_________________________________
汽轮机在运行中的维护 常识 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
汽轮机在运行中的维护常识汽轮机正常运行中的维护，是保护汽轮机的安全与经济运行的重要环节之一。汽轮机的维护是汽轮机运行人员的职责，勤于检查分析情况，防止事故发生，并尽可能提高运行的经济性。 一、汽轮机运行人员基本工作 配备必要的操作、维护人员后必须进行专门训练，务必使他们熟悉机组的结构、运转特性和操作要领。运行人员的基本工作有以下几个方面： 1、通过监盘，定时抄表(一般每小时抄录一次或按特殊规定时间抄录)，对各种表计的指示进行观察，对比、分析，并做必要的调整，保持各项数值在允许变化范围内。 2、定时巡回检查各设备、系统的严密性，各转动设备(泵、风机)的电流，出口压力，轴承温度，润滑油量、油质及汽轮机振动状况，各种信号显示、自动调节装置的工作，调节系统动作是否平稳和灵活，各设备系统就地表计指示是否正常。保持所管辖区域的环境清洁，设备系统清洁完整。
3、按运行规程的规定或临时措施，做好保护装置和辅助设备的定期试验和切换工作，保证它们安全，可靠地处于备用状态。 4、除了每小时认真清晰地抄录运行记录表外，还必须填写好运行交接班日志，全面详细地记录8h值班中出现的问题。 二、汽轮机运行监视 在汽轮机运行中，操作人员应对汽轮机本体、凝汽系统和油系统进行全面的监视。主要监视的项目有：新汽压力和温度、真空(或排汽压力)、段压力、机组振动、转子轴向位移、汽缸热膨胀、机组的异声、凝汽器的蒸汽负荷、循环水的进口温度及水量、真空系统的密闭程度、油压、油温、油箱油位、油质和油冷却器进出口水温等。特别是对各项的变化趋势进行检查和记录，这对防止事故发生、查明事故原因和研究处理措施都是很必要的。 1、监视段压力检查 在汽轮机中，汽轮机第一级后压力与通过汽轮机蒸汽流量近似成正比，如因结垢使流通面积小于设计值，欲维持相同的蒸汽流量或功率，
华能吉林发电有限公司长春热电厂号机组汽机停机操作卡 华能长春热电厂运行部
下令人： 受令人： 操作人： 年月日
序号 操作内容 危险点辨识与预控 完成时间 执行人 停机前的准备 1 1 主机交流、直流润滑油泵及启动密封油泵启、停正常后置联动。 防止停机过程中交流润滑油泵不能启动,造成 润滑油系统断油轴瓦。 2 2 主机盘车电机、顶轴油泵启、停正常后置联动。 3 3 进行汽轮机高压主汽门、中压调门、抽汽逆止门的活动试验。 防止打闸后由于阀门卡涩造成汽门、抽汽逆止门不能关闭,从而造成汽轮发电机组超速。 4 4 对电泵组仔细检查，确保电泵处于完好备用。 5 5 做好辅汽、轴封、除氧器备用汽源的暖管工作，并将辅汽切到临机或者启动锅炉接带。 检查备用汽源正常，防止工作汽源失压造成汽 源中断。 6 6 阀门控制切换为单阀方式。 7 7 检查各控制装置均在自动位置并工作正常，DCS 上的各自动疏水阀、盘车装 置、低压缸喷水在自动位置。 机组滑压减负荷 8 8 按锅炉滑停曲线，在协调方式下减负荷至175MW 。 9 负荷180MW 时切换为顺序阀 10 9 目标负荷设定为175MW ，降负荷速率设定为3MW/min ，停机过程中保证机组负荷、主汽压力平稳下降及调节级温降率不大于165℃/h 。 严格控制降负荷速率和 汽温下降速度，防止蒸汽参数与负荷不相匹配,造成蒸汽过热度不 够,汽轮机发生水冲击，防止负胀差过大。 11 1 在175MW 负荷时，主汽压力维持13MPa ，主汽温度530℃，再热汽温510℃稳定运行20分钟。 12 停止热网供热系统 注意热网加热器温度变 化率＜5℃/min 13 启动电动给水泵，并入系统，停运一台汽泵 就地检查并调整电泵运 行正常。启泵后及时打 开电机冷却水。 14 1 1 将锅炉主控切换至手动，汽机主控切至自动，将机组控制方式置汽机跟随模式。 15 当机组负荷降至140MW 时，确认主汽压
17汽轮机基础知识题库(有答案) 哪侧凝汽器铜管漏，以便隔离；除氧器的正常维护项目有哪些?；答：(1)保持除氧器水位正常；何谓高处作业?；答：凡是在离地面2m以上的地点进行的工作，都应视；何谓“两票三制”?；答：两票指操作票、工作票；什么叫相电压、线电压?；答：相电压为发电机(变压器)的每相绕组两端的电压；试述在对待和处理所有事故时的”三不放；过”原则的具体内容；答：”三不放过”原则的具体内哪侧凝汽器铜管漏，以便隔离。124、除氧器的正常维护项目有哪些? 答：(1)保持除氧器水位正常。(2)除氧器系统无漏水、漏汽、溢流现象，排气门开度适当，不振动。(3)确保除氧器压力、温度在规定范围内。(4)防止水位、压力大幅度波动影响除氧效果。(5)”经常检查校对室内压力表，水位计与就地表计相一致。(6)有关保护投运正常。125、何谓高处作业? 答：凡是在离地面2m以上的地点进行的工作，都应视作高处作业。126、何谓“两票三制”? 答：两票指操作票、工作票。三制指交接班制、巡回检查制和定期试验切换制。127、什么叫相电压、线电压? 答：相电压为发电机(变压器)的每相绕组两端的电压、即火线与零线之间的电压。线电压为线路任意两火线之间的电压。128、试述在对待和处理所有事故时的”三不放过”原则的具体内容。答：”三不放过”
原则的具体内容是：事故原因不清不放过；事故责任者和应受教育者没有受到教育不放过；没有采取防范措施不放过。129、什么叫节流?什么叫绝热节流? 答：工质在管内流动时，由于通道截面突然缩小，使工质流速突然增加、压力降低的现象称为节流。节流过程中如果工质与外界没有热交换，则称之为绝热节流。130、为什么饱和压力随饱和温度升高而升高? 答：因为温度越高分子的平均动能越大，能从水申飞出的分子越多，因而使汽侧分子密度增大。同时因为温度升高蒸汽分子的平均运动速度也随之增大，这样就使得蒸汽分子对容器壁面的碰撞增强，使压力增大。所以饱和压力随饱和温度升高而升高。131、什么是水击现象? 答：当液体在压力管道流动时，由于某种外界原因，如突然关闭或开启阀门，或者水泵的突然停止或启动，以及其他一些特殊情况，使液体流动速度突然改变，引起管道中压力产生反复的急剧的变化，这种现象称为水击或水锤。132、汽轮机冲动转前或停机后为什么要盘车? 答：在汽轮机冲动转子前或停机后，进入或积存在汽缸内的蒸汽使上缸温度高于下缸温度，从而转子上下不均匀受热或冷却，产生弯曲变形。因此，在冲动转子前和停机后必须通过盘车装置使转子以一定转速连续转动，以保证其均匀受热或冷却，消除或防止暂时性的转子热弯曲。133、什么是主蒸汽管道单元制系统? 答：由一台或两台锅炉直接向配用的汽轮机供汽，
汽轮机的运行和维护 第一节汽轮机正常运行维护 20.1.1 汽轮机正常运行维护工作 1. 各岗位运行人员应认真监盘及操作、调整，随时注意各参数、各仪表的变化，发现情况及时处理及时汇报，并采取措施处理； 2. 操作员、巡检员按要求定时、正确抄表，对各参数进行分析比较，如发现有参数偏离正常值，应查明原因，采取相应的措施，并汇报主值班员或值长；将值班中机组发生的异常及操作情况完整记录在运行日志内，并做好交接班及各项记录； 3. 应定时、定线对设备进行巡回检查。巡检时应带必要的工器具及防护用具，认真做到看、摸、嗅、听，仔细核实各运行及备用设备所处的状况正常与否，发现异常情况应找出原因，采取措施，保证机组正常运行； 4. 发现缺陷，及时联系消缺并做好必要的防范措施，对于有可能影响机组或设备、系统安全、经济运行的缺陷，还应作好记录，做好事故预想，并汇报主值班员、单元长值长； 5. 机组保护必须正常、正确、可靠投入； 6. 按照定期工作制度要求完成设备定期切换、定期试验工作； 7. 经常检查辅助各辅机无异常振动、无异常声音，转机轴承油位、油温正常，油质良好，并及时监督有关人员添加或更换； 8. 配合化学,监督凝结水、给水、炉水、蒸汽、发电机定子冷却水、润滑油、EH油品质； 9. 进入电子间、6kV开关室、380V开关室、网控室，禁止无线通信设备的使用，若有携入者，必须呈关机状态； 10. 在接班前、交班前、巡回检查、工况变化应对设备进行听音检查； 11. 对油系统重点检查，严防漏油着火事故的发生。发现问题及时汇报联系相关部门进行处理，做隔离措施时，应注意不要影响热工信号，必要时，由热工确认、解除可能误动的保护； 12. 经常检查机组运行情况和监视表计指示。当发现表计指示和正常值有差异时，应查明原因。设备出现故障时，应及时联系、汇报，并采取必要措施；备用设备应处于良好的备用状态，联锁在投入位置，备用设备进、出口门应处于相关位置； 13. 异常情况下应特别注意机组运行情况： 1) 负荷急剧变化； 2) 蒸汽参数或真空急剧变化； 3) 汽轮机内部有不正常的声音； 4) 系统发生故障； 5) 自动不能投入时。 14. 设备运行中应严密监视其运行参数和运行状态，检查各运行设备的电流、声音、温度、振动、轴承油位等应正常。除事故处理外，严禁设备超出力运行； 15. 新投入运行或异常运行的设备要加强巡检和监视；
