屋面工程施工方案
编制：
审核：
审批：
一、编制依据
1、舞钢智慧城市施工图纸。
2、规范
（1）《工程测量规范》（GB50026-2007）
（2）《建筑工程施工质量验收统一标准》（GB 50300—2001）
（3）《建筑节能工程施工质量验收规范》（GB50411-2007）
（4）《屋面工程质量验收规范》（GB50345-2012）
（5）《防水工程质量验收规范》（GB50207-2002）
（6）《中华人民共和国安全生产法》、《中华人民共和国建筑法》
二、工程概况
舞钢市智慧城市基础设施建设项目位于舞钢市创业发展服务区，铁山大道以北，支鼓山半坡。北邻新二街，西邻新四路，东临新三路，南邻新一街。工程由舞钢市城乡开发投资建设有限公司承建。
项目总用地面积为55632.61㎡，总建筑面积为50249.43㎡（其中地上建筑面积41030.48㎡，地下建筑面积9218.95㎡），容积率0.74，绿地率35.02%，建筑密度13.7%。项目整体由两栋办公楼及一个地下车库组成：西侧为2-1#，主要功能为办公楼，建筑高度为31,90m，建筑面积为21238.91㎡，地上7层，二类高层公共建筑，耐火等级为二级，抗震设防烈度为7度；中间为2-3#，主要功能为地下车库，机动车停车位279个，建筑面积为9300.99㎡，地下一层，耐火等级为一级，抗震设防烈度为6级；2-1#、2-2#的一层与2-3#相连。项目地下室为Ⅰ级防水，屋面均为Ⅰ级防水。
本工程屋面防水等级Ⅰ级，两道防水设防。防水层选用（3+3）高聚物改性沥青防水卷材，保温层选用60厚B1级挤塑聚苯板保温。
本工程采用正置式屋面，主屋面为正置式上人地砖（浅色）屋面，局部出屋面楼梯间、机房的屋面采用正置式不上人砂浆屋面。
三.施工准备
3.1.1熟悉图纸，阅读建筑总说明工程做法中屋面做法，查阅屋面相关规范、图集，结合工程实际作业条件及施工工艺，集思广意，讨论研究、做好屋
面策划工作，用CAD绘制屋面大缝分格图、找坡图、排汽图、排砖图或面层分隔图，以便直接指导施工。
在屋面上调运材料前依据纵横向主控线将各条轴线投测至栏板柱子上,喷漆标志；同时,建立三个标高控制点,并引测至外围栏板中庭柱子及塔楼墙体上,作为找坡的标高依据.
3.1.2材料准备
根据屋面工程做法及图纸，计算出所涉及材料的工程量,列出材料计划;按照项目部的工期要求编制屋面施工进度计划, 依据进度计划确定各种材料的进场时间。
3.1.3审查专业施工队伍的资质、操作人员的上岗证等。
各部位屋面作法：
四、屋面工程施工
1、施工部署
（一）、进度计划安排:详见总体进度计划。
（二）、施工组织：
（1）劳动力安排
防水工：10人；瓦工：18人；力工：15人
（2）垂直运输
所有材料利用外用电梯和塔吊进行垂直运输，根据工期要求，视进度情况，必要时采用人工倒运。
2、施工准备
（一）、现场材料准备
（1）保温材料：保温材料必须具备合格证、质量检验报告。
（2）找坡材料：干拌复合轻集料，所使用的材料必须符合要求。
（3）防水材料：其质量是保证防水功能的关键所在，对防水材料一定严格把
关，所使用的材料必须符合要求，进场时具备材料出厂合格证、检测报告、使用说明书，材料分批进入现场后，及时报验，按规定进行现场抽查复试，待复试合格且完成材料报验后方可使用。
（4）面层材料：
① C20混凝土。
② 8~10厚彩色釉面防滑地砖。
（二）机具准备
（1）混凝土地泵、小型平板振动器、平锹、手推车、木杠、铁抹子、木抹子、笤帚、搅拌器。
（2）热熔工具（SBS卷材）：喷枪、喷灯及配套燃料汽油、煤气。
（3）消防器材：干粉灭火器、砂袋、水等。
3、施工要点
各道工序的基底必须清理干净，不得有任何杂物，基层符合要求、经验收后进行下道工序。
屋顶楼层与电梯间墙体相接处的阴角、穿屋面管道根部抹成八字角，所有阳角抹成圆角。雨水口管道根部做凹槽。
1、保温层施工：
1)本工程屋面保温层设计为60mmB1级挤塑聚苯板;
2)屋面保温层使用挤塑聚苯板，在装卸车及运输过程中，要轻拿轻放，
防止损坏，保证其外型完整。
3)挤塑聚苯板铺设时要拉线，要保持平整且底部铺实、铺稳，粘结采用
聚合物砂浆进行点粘，点粘方法采用梅花型排列。
4)基层要求平整、干燥表面不能有杂物和冰、雪残渣等，保温块材应铺
设平整、严实，并每排每块都要错缝铺贴，女儿墙根部和出屋面的构件部位有缝隙和模数不够的用刀子切割成所需尺寸的小块进行补实。
5)挤塑泡沫板进场做检验，检验密度、导热系数、抗压强度、三项指标
检验。
6)施工保温层要留出1.5M宽的施工通道，以防施工找坡层时碾压破坏，
此处在施工砼护毡层时，一次性倒退施工完毕。
2、找坡层施工:
1)屋面一找坡层采用干拌复合轻集料,最薄处50mm,屋面坡度为2%,采用
直式排水。
2)在保温板铺设完成验收合格后，将保温板上的杂物清理干净，依据屋面
找坡图，按栏板塔楼墙体及柱子上所弹１m控制线，找出屋脊线、排水方向等，找坡图做灰饼,横、纵向冲筋并拉线控制坡度，然后按1.8~2米的间距冲筋，冲筋留出通道，便于材料的施工运输。找坡所用的轻集料按照要求拌和均匀;找坡施工时，严格按灰饼厚度找坡。找坡时用平板振动器振实,刮杠刮平；施工完后用2m铝合金靠尺检查其平整度，要求误差不得超过±3mm。经验收各工序完成并达到隐蔽验收要求在进行下一道工序。
3、找平层施工
找平层用DS砂浆找平；砂浆厚度控制在10~15㎜。
1）基层清理：将保温层上面的松散杂物清扫干净，凸出基层的硬砂浆块要清除干净。
2）在抹找平层以前，应对基层洒水湿润，但不能将水浇透。主要是利于基层与找平层的结合，但不可洒水过量，以免影响找平层表面的干燥。所以洒水达到基层和找平层能牢固结合为度。
3）做找平层灰饼（做法同找坡做灰饼方法）。
4）找平层宜留分格缝，分格缝的宽度为20毫米，并应与保温层连通，分格不大于6米,位置依据屋面分格图。分格缝应设置在屋面转折处、与立墙的交接处。屋脊处也应设置分格缝；沿女儿墙四周也应设分格缝。其它突出屋面的结构物四周均应设置分格缝。例如烟道基座等,缝宽为30。分格缝主要作用，为了减少找平层的砂浆裂缝。在栏板、烟道、墙边、柱边的分格缝用保温板埋设留置，其余分格缝在收面完成后,依轴线按照分格
图弹线,再用切割机割缝。
5）找平后用木抹子第一遍搓平，然后用木杠检查平整度。面层砂浆初凝后,用铁抹子压第二遍,表面压平压光。在DS砂浆终凝前进行第三遍压光,必须在终凝前完成。
7）养护：地面压光完工后24小时内，覆盖塑料薄膜或草帘洒水养护,保持湿润,养护时间不少于7天。
应注意的质量问题
1找平层空鼓、开裂：基层表面清理不干净，砂浆找平层施工前未用水湿润好，造成空鼓；应重视基层清理，认真施工结合层工序，注意压实。由于砂子过细、砂浆级配不好、找平层厚薄不均、养护不够，均可造成找平层开裂；注意使用符合要求的砂料，保温层平整度应严格控制，保证找平层的厚度基本一致，加强成品养护，防止表面开裂。
2.倒泛水：找坡层施工时须保证找坡泛水，抹找平层前应检查保温层坡度
泛水是否符合要求，铺抹找平层应掌握坡向及厚度。
4、屋面防水层：
工艺流程：
基层清理 0.4厚聚氯乙烯塑料薄膜隔离层铺贴卷材附加层
铺贴卷材热熔封边细部构造施工蓄水试验做保护层
淋水或蓄水试验。
防水卷材施工：
1）防水卷材的品种材料进场必须有出厂合格证和质量检验报告。经现场
抽样复试合格，其品种、规格、材料性能必须满足施工技术和设计规范要
求本屋面防水等级为一级，两道设防，（3+3）mmSBS高聚物改性沥青防
水卷材两道。
施工前清理基层杂物、灰尘。铺设方向按屋脊方向铺设。由落水口两侧进行。
卷材封口宽度不小于100MM。上下层及相邻卷材的接缝错开1/3-1/2幅宽，以确保防水工程质量。
铺贴附加层：先铺设变形缝，变形缝的附加层宽度大于200mm
大面积铺贴:根据所弹控制线进行铺贴，用刮板赶平，压实，铺贴先从出水口处开始，平行于屋脊上铺，接茬搭接不小于100mm。
特殊部位的增强处理：
卷材末端的收头及封边处理：为了防止卷材末端剥落或渗水，末端收头必须用与其相配套的嵌缝膏封闭，当密封材料固化后在末端收头处再涂刷一层聚氨酯防水材料，然后用加胶水泥砂浆（1：3：0.15=水泥：砂：胶）压缝封闭。
水落口卷材铺贴：水落口杯应用细石砼或掺胶的水泥砂浆嵌固，与基层接触处应留出宽20㎜深20㎜的凹槽，嵌填密封材料，并作成以水落口为中心比天沟低30㎜的洼坑，在周围直径500范围内应先涂基层处理剂，再涂2㎜厚密封膏，并加一层胎体增强材料，然后做一层卷材附加层，深入水斗不少于100㎜，上部剪开将四周贴好，再铺天沟卷材层，并剪开深入落水口，用密封胶封严。
阴阳角卷材铺贴：阴阳角基层应做成半径为50㎜的圆弧形，涂底胶后再用密封膏涂封，其范围距转角每边宽200㎜，再铺一层卷材附加层，接缝处用密封膏封固。
泛水处理：屋面栏板、排气洞泛水及收头处理，屋面与主墙交接处应作成圆弧或钝角，涂刷基层处理剂后，再涂一层密封膏100㎜宽，顺交角方向铺贴
一层200㎜宽的卷材附加层，搭接长度不少于100㎜。
出屋面管子（包括排气屋面排汽管）卷材收头处理：管子根部应先用细石砼填嵌密实，并作出圆成形45°左右坡面，上口留20㎜宽、20㎜深凹槽，待大面积卷材铺贴完，再加铺两层附加层，然后在端部用麻丝或细铁丝捆紧加密封膏密封。
防水层施工完毕后，待基层凝固后进行蓄水试验，蓄水时间24小时。
50厚 C20砼保护层
1)施工准备：
刚性防水层的混凝土，其外加剂的掺量要严格按实验要求掺量。按工程量
的需要，各分格块连续浇注，防止形成冷缝。施工前应准备好施工机具，并检查是否完好。
2)施工环境条件：
刚性防水层严禁在雨天施工，因为雨天进入刚性防水材料中，会增加水灰比，同时使刚性防水层表面的水泥浆被雨水冲走，造成防水层疏松、麻面、起砂等现象，丧失防水能力。
施工环境温度宜在5～35℃，不得在负温和烈日暴晒下施工，也不宜在雨天或大风天气施工，以避免混凝土、砂浆受冻或失水。
5、屋面镶贴地砖施工
1）施工前应根据整个屋面情况进行抄平、放线、分格。地砖进场后进行挑选，将按规格进行对方，备用、调用砂浆采用35型搅拌机，并做好安定性实验待合格后方可使用，以及其他镶贴砖的使用工具。
2）将屋面防水砼保护层面上的杂物，浮沙清刷干净。按已弹好的分格线进行排砖，砖缝隙应控制在10MM左右，分割缝宽度20MM，镶贴前先对整个屋面进行抄平，做出标筋来控制水平平整镶贴挂线的依据，然后用DTA砂浆镶贴，镶贴时基层必须扫素水泥浆一道作到随时扫浆随时镶贴,严格控制DTA砂浆的配合比。镶贴后砖的调整平整度应在水泥初凝前完成，对镶贴后砖的表面缝隙之间的水泥浆应即时清理干净，以保证将来勾缝的质量，镶贴后DTA砂浆达到终凝后进行覆盖养护3天。最后用沥青砂浆将分格缝镶填平整密实。
质量要求，整个屋面四周与女儿墙相连处留置30MM变形缝，中间分格缝为20MM，整个缝隙作到平直、准确，屋面坡度作到准确流畅。缝隙清晰，表面平整不大于2MM，缝隙平直度不大于3MM。接缝高低不大于1MM，严禁空鼓。
屋面2
1、防水保护层以上工序同上
2、25mm厚憎水膨珠砂浆抹平，中间压入一层玻纤网格布，3m*3m分缝，缝填密封膏
五、质量控制措施与注意事项
（一）质量控制措施
施工中坚持工序间层层把关，作好自检发现问题及时处理。
为确保本工程的屋面施工质量和进度，特成立以下的质量管理体系：由项目经理、生产经理、项目工程师、安全员组成领导小组，小组成员由区域长、技术负责人、质量员、安全员、等组成。全面负责本工程的质量、安全和进度等问题。
（二）质量注意事项
1、严格验收保温层、找平层的工序质量，每道工序提前报验，合格后方可进入下道工序，按程序操作不得违章。
2、防水层基层必须平整、干燥，严格控制卷材搭接尺寸，保证女儿墙壁面卷材铺贴垂直度，采用定点弹线铺贴，杜绝余铺跑线，影响卷材搭接尺寸。
3、卷材与基层之间的接缝部位，粘接要牢固，不得有皱折、空洞、脱皮、滑动、起鼓等现象。确因基层局部不平，造成空鼓起泡，用开刀拉开放气，重新粘结卷材防水层，使之贴牢、压实，再将大于开刀拉开边缘200mm宽范围内的四周铺贴卷材附加层一道。
4、出屋面透气管、管、风道、排水口周围和卷材收头处应密封牢靠严实。（三）质量标准
1、保证项目
（1）保温材料强度、密度、导热系数符合设计要求和施工规范规定。
（2）找平层坡度符合设计要求和施工规范的规定。
（3）SBS的品种、性能符合设计要求和施工规范的规定。
（4）屋面卷材防水层严禁有渗漏现象。
（5）防水的坡度符合设计要求。
2、基本项目
（1）板状保温材料应紧贴基层：保温材料紧贴基层，铺平垫稳；缝隙嵌填密
实。
（2）砂浆找平层与基层结合牢固，不得有脱皮和起砂等缺陷。
（3）分格缝的留设位置和间距应符合设计要求和施工规范规定。
（4）找平层与突出屋面结构的连接处和转角处应做圆弧型且整齐顺平。
（5)卷材防水层的表面平整度符合排水要求无积水现象。
（6）铺贴的卷材不露底、不堆积，搭接尺寸应准确接缝和末端处理必须封严，不得有扭曲、皱折、翘边、脱层的缺陷。
（7）卷材附加层、泛水立面收头等做法应符合施工规范规定。
（8）泛水做法正确，分格缝的位置和间距符合施工规定、缝格平直。
六、成品保护措施
1、内排水口及排气道要进行封堵，防止杂物进入堵塞。
2、在防水层上凿洞打孔要仔细，及时处理孔部防水。在未加保护的防水层上禁止推小车，不得在未保护的防水层上堆放物料。
3、找坡层、找平层未达到要求铺贴卷材强度时，禁止上人和进行其他作业。
4、找坡层、找平层达到强度要求后，临时堆放材料应分散堆设。
5、无关人员不得进入未保护的防水层作业区，必须进行检查和其它工种施工人员进入时，对防水层有保护保证措施。
七、安全保证措施
1、防水材料和工具应在每天施工完后，放回库房，不得随地乱放，库房要备好灭火设备。
2、施工现场及库房，严禁烟火。
3、所有进入防水施工现场人员，一律穿软底鞋，严禁穿硬底鞋进入防水施工现场。
4、施工前对进入现场施工人员进行现场安全教育，施工人员必须持证上岗，并遵守现场各项安全管理制度。
5、施工时按规定穿戴劳动保护，防护用品，按防水施工规程作业不得违章。
6、现场防水材料应分类别，存入时保持安全距离。
7、遇雨天和五级以上大风停止防水施工。
8、严禁抛掷物料，进出作业面走专用安全通道。
9、热熔使用喷灯时要注意所使用的喷火装置必须处于良好状态，切忌自行改装装置。使用喷火装置前，必须检查并紧固所有固定点。
以下情况不许使用喷枪
（1）当基层刚铺刷可熔性材料时。
（2）靠近任何易燃物质时。
（3）靠近装有易燃液体或物质的容器时。
（4）直接接触可燃物时。
（5）易燃物质靠近明火时。
屋面防水保温工程施工方案 屋面工程包括屋面防水工程和屋面保温隔热工程，是房屋建筑的一项重要分部工程，其施工质量的优劣将直接影响到建筑物的使用寿命。同时防水工程又是质量验收的重要一环，在施工中必须引起充分的重视。 本工程屋面防水等级为Ⅱ级。根据使用功能不同分为科研楼上人屋面、轻型厂房不上人屋面、（重型厂房屋面见钢结构部分）。上人屋面的施工顺序为清理基层→1：0.2：3.5 水泥粉煤灰页岩陶粒找坡，最低处30 厚，找2%坡度→SBS 改性沥青防水卷材（4+3）→20 厚1：2.5 水泥砂浆找平层→3+4 SBS 改性沥青防水卷材防水层→聚本板100 厚→3厚纸筋灰→40 厚C20 细石砼→25 厚彩色水泥砖1：3 水泥沙浆铺设。 不上人屋面的施工顺序为清理基层→100 厚憎水膨胀珍珠岩块保温层→1：1：6 水泥粗砂焦渣，最低处30 厚，找2%坡度→20 厚1：3 水泥砂浆找平层20 厚→4+3SBS 改性沥青防水卷材防水层保温层施工 本工程保温层为100 厚憎水性珍珠岩板块、聚本板保温，施工时，注意以下事项： 1）加强对保温材料的的进场检查，检查密度、形状和强度。堆放场设在室内，搬运时应注意轻放，防止损伤断裂、缺棱掉角，保证外形完整。铺设时遇有缺棱掉角破碎不齐的，应锯平拼接使用。 2）铺设板块状保温层的基层表面应平整、干燥、洁净。 3）干铺的保温板应紧靠在需要保温的结构表面上，铺平、垫稳。 找坡层施工 本工程找坡层为1：1：6 水泥、粗砂焦渣找坡和1：0.2：3.5 水泥粉煤灰页岩陶粒找坡。1）1：1：6 水泥、粗砂、焦渣找坡施工前应检查其焦渣质量，焦渣内不应含有有机质和未燃尽的煤块，粒径在5mm 以下的，不得超过总体积的10%。焦渣铺设后应振捣密实，表面抹平。 2）为减少找平层的含水率，找平层分两个层次：将焦渣筛选成粗细两种粒径，大粒径的干铺于下层，小粒径的按比例拌合后湿铺于表面，这样不仅表面平整且容易干燥。 在找坡层坡度复核无误后，开始做找平层及防水层。 3）1：0.2：3.5 水泥粉煤灰页岩陶粒找坡施工基本同上。 找平层施工 在防水层施工前，应做好水泥砂浆找平层，本设计均为20 厚1：3 水泥砂浆找平，施工时
***********************项目 施 工 组 织 计 划 ︵ 方 案 ︶
******************公司 ****年**月**日 目录 一、编制依据 二、工程概况 三、施工组织机构 四、施工进度计划 五、屋面防水工程施工方案 六、成品保护 七、保证工期措施 八、质量保证措施
九、安全文明施工措施 十、工程保修 一、编制依据 （一）根据GB50207－2002《屋面防水工程质量验收规范》 （二）根据GB50345－2004《屋面工程技术规范》 （三）根据设计图纸、图集及业主对工程质量要求进行编制 二、工程概况 工程名称：*********** 屋面防水工程采用3mm厚SBS改性沥青防水卷材。 该工程工程量大、工期紧，应紧密配合土建施工单位的施工。 三、施工组织机构 我公司针对此工程的重要性，公司将该工程纳入一级目标管理，公司决定派施工经验丰富、具有国家二级项目经理资质的项目经理和技术管理水平高、责任心强的项目副经理及技术负责人组成项目经理部驻守施工现场，对关键部位和特殊部位亲自把关，公司各职能部门定期到现场监督检查。项目
部在公司的统一管理下完善各项管理制度，严格按照项目法进行本工程的施工和管理。项目经理部的成员相互间配合默契，保证在项目经理的直接领导下，做到有计划地施工和管理，确保工程项目的质量、工期和安全文明施工，达到建设方满意的效果，真正体现企业水平。 施工组织机构： 四、施工进度计划 （一）施工段的划分 结合工程具体情况，各施工段工作交叉进行。 （二）施工工期：
（三）劳动力的配备及工种配合 此防水施工由防水专业人员操作，根据工作面大小配备人员，每2000m2的施工配备一组人员，每组人员6人，在清理工作面浮灰后，二人配料运料，四人进行防水层施工。 （四）施工工具的准备 主要施工用具
屋面保温层施工方案(总4页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
屋面保温层施工方案 1．材料要求 所用材料的表观密度、含水率、导热系数等技术性能必须符合设计要求和施工规范的规定，应有质量证明文件。 （1）板状保温材料：外观整齐，厚度应根据设计要求确定，使用前应按设计要求检查其表观密度导热系数，含水率及强度。 2．主要机具 一般应备有铁锹（平锹）、木刮杠、水平（准）尺，手推车、木拍子等。 3．作业条件 （1）铺设保温材料的基层施工完，将残留在构件外表的痕迹应磨平，抹入砂浆层内，经检查验收合格后，方可进行下道工序。 （2）有隔气层要求的屋面，应先将基层清扫干净，按设计要求和施工规范规定，铺设隔气层。 （3）铺设隔气层的基层表面，应干燥、平整、不得有松散、开裂、起鼓等缺陷。 （4）穿过屋面和墙面等结构层的管根部位，应用豆石混凝土填塞密实，将管根固定。 （5）松散、板状保温材料的运输、存放应注意防潮，防止损伤和污染，雨天作业要防止水浸或雨淋。 4．操作工艺 工艺流程： 基层清理→管根堵孔、固定→弹线找坡度→铺设隔气层→保温层铺撒（设）→拍（刮）平→填补板缝→检查验收→抹找平层 （1）基层清理：现浇混凝土的基层表面，应将尘土、杂物等清理干净。 （2）铺设隔气层，应按设计要求或规范规定涂刷隔气层。 （3）铺设松散保温层： 1）干铺加气混凝土板保温材料，应先将接触面清扫干净，板块应铺平垫稳，分层铺设的板块，各层板间的缝隙，应用同类材料的碎屑嵌填密实，表面应与相邻两板的高度一致。 2）已铺完的松散、板状保温层要平整，不得在其上面行走运输小车和堆放重物。 5．质量标准 （1）保证项目：
目录No table of contents entries found. 一、编制依据 1、安康新兴天著一期项目部一期5#楼施工图纸。 2、屋面工程质量验收规范GB50207-2012。 3、图集陕09J02 屋面。
二、工程概况 本工程位于安康市高新区花园沟大桥以北，5#楼总建筑面积16747㎡，地下2层，地上33层，建筑总高度99.45m 。抗震设防烈度七度，结构抗震等级二级，使用年限50年。建筑防火分类等级为一类高层，耐火等级为一级。 三、施工部署 负责制定落实生产计划，完成工程量的统计，组织实施现场各阶段的平面布置、生产计划、安全防护、消防保卫、文明施工及劳动力工程质量等各种施工因素的日常管理。 由技术员、质量员、试验员、测量员、计量员组成，对工程师负责。 编制和贯彻施工组织设计、施工方案，进行技术交底，组织技术培训，汇集整理工程技术资料，组织材料检验和施工试验，监督检查工程施工质量，调整工序矛盾，并及时解决施工中出现的技术问题。 材料员负责工程物资和施工机具购置、搬运、储存，编制并实施物资使用计划，监督控制现场各种物资使用情况。 质量体系 四．施工准备 1、工程师及时组织各相关工程技术人员做好图纸自审工作，及时组织图纸会审，并做好会审记录。 2、根据施工图纸准备与工程相关的规范、规程及有关图集。 3、测量人员根据建设单位提供的水准点高程及坐标位置，做好工程控制网桩的测量定位，同时做好定 项目经理：赵全劳 施工员：钱瑞社 技术员：赵革选 质检员：赵晨 安全员：王波 材料员：刘凯 施工班组
位桩的闭合复测工作，并做好标识加以保护。 4、装饰装修施工时垂直运输采用一部施工外用电梯。其它主要机具包括：搅拌机、平板振捣器、手推车、刮杠、木抹子、铁抹子、水平尺、喷灯、剪刀、长把滚动刷、扫帚、干粉灭火器、小白线等，应准备齐全。 5、保温材料 1）40mm厚挤塑聚苯板、规格应一致，外观整齐，密度、导热系数、耐火等级符合设计要求，使用前应根据设计要求检查其表观密度、堆积密度、导热系数、含水率及强度，合格后方可使用。 2）保温隔热材料进场后应采取防损坏、防雨、防潮措施，搬运时应轻放，防止损伤、断裂、缺棱掉角，保证外形完整。 6、防水材料：应符合设计及规范要求，有质检报告、合格证、以及材料复试报告。 五．主要施工方法 1、不上人平屋面 2、上人平屋面
屋面及楼地面防水工程 1. 操作工艺 （1）屋面工程工艺流程：施工准备基层清理→弹线找坡→管板固定→隔气层施工→保温层铺设→1∶6 焦渣找坡层→抹找平层→防 水层→块料面层。 1）所有进场材料必须符合设计要求，防水材料必须进场复试合格后方可采用，将结构面基层杂物、灰尘清理干净。出结构的排风 亭、新风亭、设备基础施工完毕。 2）按设计坡度及流水方向，找出屋面坡度走向，确定保温层（FSG 防水保温板）及1∶6 水泥焦渣找坡度层的厚度范围。3）穿结构的管根在保温层施工前，应用加膨胀剂的细石混凝土塞堵密实。 4）基层清理后做20 厚1∶3 水泥砂浆找平层，与墙交接处及转角均要抹成圆弧，干燥后，含水率不大于9%即可涂刷二遍聚氨脂 涂膜隔气层1mm 厚。 5）隔气层经验收合格后随即用水泥掺10%791 胶粘铺FSG 防水保温板，要板与板相互错开半块砖。板间缝隙应采用同类保温材 料的碎粒拌制保温砂浆填实并勾缝。
6）在保温层上做1∶6 水泥焦渣找坡层，使用前必须过筛，使 用混凝土搅拌机搅拌，塔吊电梯垂直运输。根据坡度2%要求贴点冲 筋震捣密实。 中国广播电视音像资料馆------北京城乡欣瑞建设有限公司八分公司 - 244 - 7）适当洒水达到基层和找平层能牢固结合为度，根据设计坡 度2%拉线找坡，按1~2m 间距贴灰饼，并按流水方向冲筋。按不大 于6m 间距设置20mm 宽找平层分格缝，根据分格块装灰，铺平，用刮杠靠冲筋条刮平，找坡后用木抹子槎平，铁抹子压光。待浮水 沉失后，人踏上去有脚印但不下陷为度，再用铁抹子压第二遍即可 交活。抹平压实以后24h 可浇水养护，经干燥后做防水层，突出屋 面结构连接处做成直径100mm 的圆弧。防水层施工前再分格缝内设 置打孔的D15PVC 管，纵横连通，将产生的潮气排至屋面的排风亭 内，以防止防水卷材起泡。 8）本工程防水层做聚氨脂涂膜2mm 厚，二层1.2mm 厚橡胶共混卷材。
屋面合成高分子防水卷材施工工艺标准 1.适用范围 本工艺标准适用于合成高分子防水卷材屋面防水层工程粘贴法施工。 2.施工准备 2.1材料及要求 2.1.1合成高分子卷材 2.1.1.1三元乙丙-丁基橡胶防水卷材 规格：厚1.2mm、1.5mm，长20m，宽1m； 2.1.1.2氯化聚乙烯—橡胶共混防水卷材 规格：厚1.2mm、1.5mm，长20m，宽1m、2m； 2.1.1.3氯化聚乙烯防水卷材 规格：厚1.2mm，长20m，宽0.9m； 2.1.1.4技术性能： 注：I类为高性能塑性体卷材；Ⅱ类为普通塑性体卷材
2.1.2外观检查卷材面应平滑、无空洞、裂纹、折皱以及影响不透水性的其它缺陷。 折痕：每卷不超过2处，总长度不超过20mm； 杂质：大于0.5mm粒不允许； 胶块：每卷不超过6处，每处面积不大于4mm2； 缺胶：每卷不超过6处，每处不大于7mm，深度不超过本身厚度的30％。 2.1.3贮存、运输。 2.1. 3.1应贮存在阴凉通风的室内，避免雨淋、日晒和受潮，严禁接近火源。 2.1. 3.2卷材应直立堆放，其高度不得超过两层，两层存放或运输时应在两层之间放一块纤维板或胶合板。短途运输平放不得超过4层。 2.1. 3.3应避免与化学介质及有机溶剂等有害物质接触。 2.1.4辅助材料 2.1.4.1合成高分子防水卷材配套材料 2.1.4.2改性沥青防水涂料、聚合物水泥基复合防水涂料：节点密封材料。 2.1.4.3改性沥青防水油膏：节点密封材料。 2.2工具：
2.3作业条件 2.3.1基层必须坚固、不起砂、不起皮、表面清洁平整，用2m直尺检查，最大空隙不应大于5mm，不得有空鼓、开裂及起砂、脱皮等缺陷，空隙只允许平缓变化。阴角处应做成半径为20mm的圆角；阳角处应做成半径为50mm的圆角。 2.3.2基层必须干燥，其含水率不得大于9％，检测简易方法是将1m×1m卷材或塑料布平铺在基层上，静置3～4小时（阳光强烈时1.5～2小时）后掀开检查，若基层覆盖部位及卷材或塑料布上未见水印即可施工。 2.3.3卷材严禁在雨天、雪天施工，五级风及其以上时不得施工，气温低于0℃时不宜施工。 3.操作工艺 3.1工艺流程
屋面防水及保温工程施工方案 第一节、工程概况 1 工程名称：杭政储出(2010)14号地块商业金融用房工程 2 工程地址：杭州市经济技术开发区 3 施工单位：浙江展诚建设集团股份有限公司 4 工程简介：本工程位于杭州市下沙经济开发区，由杭州金孚洋房地产开发有限公司开发，浙江大学建筑设计研究院设计，浙江荣阳监理有限公司监理，由浙江展诚建设集团股份有限公司施工。 本工程为高层办公用房工程，地下二层，地上主楼三幢为1#、2#、及3#楼，其中1#、2#楼地上四层、3#楼地上二十三层，总建筑面积约为75033.46平方米。地下建筑面积为21956.01平方米，地上建筑面积为53077.45平方米，建筑最高度为23层90.3m。本工程±相当于85国家高程，室内外高差0.45m。其中1#、2#楼屋面约为1400㎡，3#楼屋面为为2700㎡，地下室屋面约为6000㎡，屋面形式为平屋面，具体施工做法如下：（一）、种植屋面： 1、200厚种植土。 2、聚酯无纺布滤水层（120g／㎡）四周上翻100高，用粘结剂粘50高。 3、25厚塑料夹层板H25。 4、40厚C20细石混凝土保护层，内配Φ6@150双向网片。 5、10厚白灰砂浆隔离层。 6、100厚泡沫玻璃保温层。 7、3mm厚APP塑性体改性沥青防水卷材。 8、20厚1:3水泥砂浆找平层。 9、最薄处30厚1:8水泥陶粒找坡层，i≥2%。 10、现浇钢筋混凝土屋面板。
（二）、上人屋面： 1、10厚地砖（25厚1:3水泥砂浆粘结） 2、40厚C20细石混凝土随捣随光（内配Φ6@150双向）。 3、油毡隔离层。 4、2mm厚三元乙丙橡胶防水卷材。 5、20厚1:3水泥砂浆找平。 6、100厚泡沫玻璃保温层。 7、3mm厚APP塑性体改性沥青防水卷材。 8、20厚1:3水泥砂浆找平。 9、最薄处30厚1:8水泥陶粒找坡层，i≥2%。 10、现浇钢筋混凝土屋面板。 （三）、不上人屋面： 1、保护层：铺粒径20-30砾石厚度30-50。 2、油毡隔离层。 3、2mm厚三元乙丙橡胶防水卷材。 4、20厚1:3水泥砂浆找平。 5、100厚泡沫玻璃保温层。 6、3mm厚APP塑性体改性沥青防水卷材。 7、20厚1:3水泥砂浆找平。 8、最薄处30厚1:8水泥陶粒找坡层，i≥2%。 9、现浇钢筋混凝土屋面板。 （四）、地下室顶板

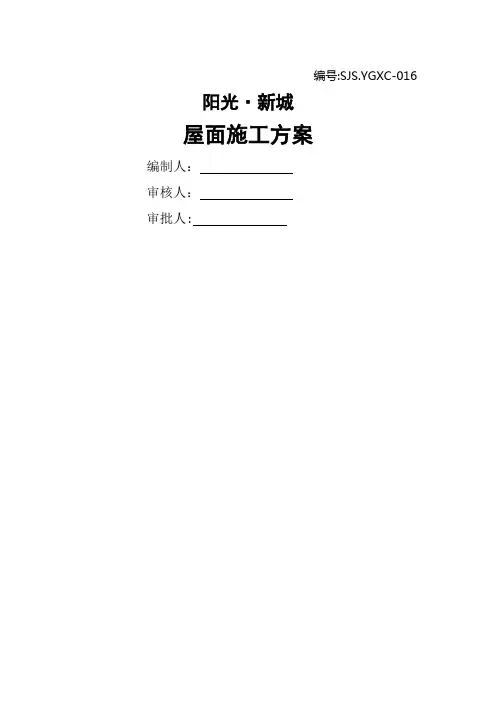

编号:SJS.YGXC-016 阳光·新城 屋面施工方案 编制人： 审核人： 审批人：
