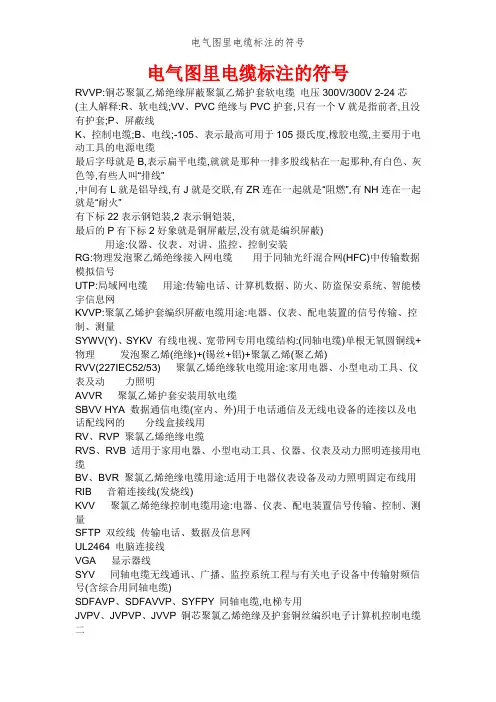

电气图里电缆标注的符
号是什么意思
TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】
电气图中BV-3*6 SC25 FC/0.8m是
sc：焊接钢管
tc：电线管薄钢管
pc：硬质塑料管
ct：电缆桥架
cp：金属软管
SR：钢线槽
RC：水煤气管
BV----聚氯乙烯绝缘（铜芯）电线
3*6---共3根，每根电线规格为6平方毫米（铜芯截面积）
SC25--上述电线穿入标称直径25mm的钢管（厚壁焊接钢管）
FC----敷设在地面或地板下
0.8m--敷设（埋设）深度，一般设计不须这么标注（施工规范要求）
CE-沿顶板面明敷
WE-沿墙面明敷
WC-沿墙体暗敷
FC-沿地面暗敷
CC-沿顶板暗敷
CT-沿桥架敷设
一
RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯
（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线
K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆
最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”
，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火”
有下标22表示钢铠装，2表示铜铠装，
最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）
用途：仪器、仪表、对讲、监控、控制安装
RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号
UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网
KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量
SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）
RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明
AVVR 聚氯乙烯护套安装用软电缆
SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用
RV、RVP 聚氯乙烯绝缘电缆
RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用
RIB 音箱连接线（发烧线）
KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网
UL2464 电脑连接线
VGA 显示器线
SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）
SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用
JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆
二
1）类别：H——市内通信电缆
HP——配线电缆
HJ——局用电缆
（2）绝缘：Y——实心聚烯烃绝缘
YF——泡沫聚烯烃绝缘
YP——泡沫／实心皮聚烯烃绝缘
（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套
S——铝，钢双层金属带屏蔽聚乙烯护套
V——聚氯乙烯护套
（4）特征：T——石油膏填充
G——高频隔离
C——自承式
（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层
33——单层细钢丝铠装聚乙烯被层
43——单层粗钢丝铠装聚乙烯被层
53——单层钢带皱纹纵包铠装聚乙烯外被层
553——双层钢带皱纹纵包铠装聚乙烯外被层
市话通信电缆↘ ↙ 涂塑铝带粘接屏蔽聚乙烯护套
HYFAT
泡沫聚乙烯绝缘↗ ↖ 石油膏填充
*市话通信电缆↘ ↙涂塑铝带粘接屏蔽聚乙烯护套
HYAC
实心聚乙烯绝缘↗ ↖自承式
HYA-200×2---- ×0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm，对数为200对。
YJV22-3*95，铜导体，交联聚乙烯绝缘，双钢带铠装，聚氯乙烯护套。
rvvp：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300v/300v 2-24芯。用途：仪器、仪表、对讲、监控、控制安装
rg：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（hfc）中传输数据模拟信号
utp：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网 kvvp：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量 sywv（y）、sykv 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）
rvv（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明
avvr 聚氯乙烯护套安装用软电缆
sbvv hya 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用
rv、rvp 聚氯乙烯绝缘电缆
rvs、rvb 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆bv、bvr 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用（BVR是软线 BV是硬线，如果不用护套线，可以用PVC管）
rib 音箱连接线（发烧线）
kvv 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量sftp 双绞线传输电话、数据及信息网
ul2464 电脑连接线
vga 显示器线
syv 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）
sdfavp、sdfavvp、syfpy 同轴电缆，电梯专用
jvpv、jvpvp、jvvp 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆
RVV 与 KVV RVVP 与 KVVP 区别： RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。 KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即
BV线组成。 AVVR 与 RVVP 区别：东西一样，只是内部截面小于0.75平方毫米的名称为AVVR, 大于等于0.75平方毫米的名称为RVVP. SYV 与 SYWV 区别： SYV 是视频传输线, 用聚乙烯绝缘。 SYWV是射频传输线，物理发泡绝缘。用于有线电视。 RVS 与RVV 2芯区别： RVS为双芯RV线绞合而成，没有外护套，用于广播连接。 RVV 2芯线直放成缆，有外护套，用于电源，控制信号等方面。 RVVP与RVSP RVVP是普通屏蔽铜芯聚氯乙稀绝缘型连接软电线 RVSP是普通屏蔽铜芯聚氯乙稀绝缘绞型连接软电线简单的说,RVVP是直排线,RVSP是绞线,就是把线绞在一起. NHRV是耐火型铜芯聚氯乙稀绝缘连接软电线；HBYV铜芯实心聚乙烯绝缘聚氯乙烯护套平行线（电话线）；RVSP是普通铜芯聚氯乙稀绝缘绞型连接软电线；HYV 铜芯聚氯乙烯绝缘聚氯乙烯护套室内通信电缆。HYV-5×（2×0.8）代表电缆内有5对0.8mm2线。其他雷同. SYWV-75-5、SYWV-75-7和SYWV-75-9 只是保护套的材质,外口径,与内导体外径不同.他们都是属于3类屏蔽线按照PDS施工参照标准表3-11 类屏蔽线彩色信号不超过365米黑白信号不超过 670 米 SYWV-75-5：500米 SYWV-75-7：700米 SYWV-75-9：900米补充：如果要达到1公里以上的布线最好用光纤和光端机 RVB：平行多股软线（扁的），就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根 RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可！呵呵，通常是两根对绞 RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。但是芯线之间的排列没有特别要求监控线材的选用线材选型 1、视频线摄像机到监控主机距离≤200米，用rg59（128编）视频线。摄像机到监控主机距离＞200米，用
syv75-5视频线。 2、云台控制线云台与控制器距离≤100米，用rvv6×0.5护套线。云台与控制器距离＞100米，用rvv6×0.75护套线。 3、镜头控制线采用rvv4×0.5护套线。 4、解码器通讯线应采用rvv2×1屏蔽双绞线 5、摄像机电源线若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用bvv6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：摄像机到监控主机的平均距离34~50m 21~33m ≤20m 电源线规格（2线） 6m2 4 m2 2.5m2 监控系统线路铺设 1、视频线敷设注意事项 1.1、若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用rg59视频线，若超过200米，应该采用swy-75-5视频线，以保证监控图像的质量。 1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。 1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。 2、控制线敷设注意事项 2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。当距离少于100米时，云台控制线可采用rvv6×0.5护套线，；当距离大于100米时，云台控制线应采用rvv6×0.75护套线，镜头控制线均采用rvv4×0.5护套线。如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行
控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。
2.2、在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制。解码器一般安装在摄像机旁，解码器与数码录像机采用
rs485总线进行通信。布线应采用rvvp2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2 ……现在的16路数码录像机最多可接16台解码器，而rs485通讯线的总长度最长可达1200米。接线示意图如下：见基础知识内的相关帖。解码器有ac 220v和ac 24v两种供电类型，若选用ac 24v解码器，则一般由ac 24v变压器统一供电。特别需要注意的是，由于有些解码器输出的dc 12v电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对摄像机（12v）供电。 3、摄像机电源线敷设注意事项市面上采用dc 12v供电的普通摄像机工作电流约为200~300ma，一体化摄像机为350~400ma。如果摄像机的数量较少（5台以内）且摄像机与监控主机的距离较近（少于50米），每台摄像机可单独布rvv2×0. 5电源线到监控室并用小型变压器供电。如果摄像机的数量较多，则应采用大功率的12v直流稳压电源集中供电。在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降（俗称“线损”，规格为1m2的铜导线每100m的电阻是1.8ω）。对于一幢楼的监控，施工时一般用2条2.5~6m2的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井。对于楼层各摄像机的供电，可由该层线井引1条rvv2×1或rvv2×1.5（若该层的摄像机数量超过6台）电源线给摄像机供电，或用rvv2×0.5护套线一一对应供电。一、导线的种类常用导线有铜芯线和铝芯线。铜导线电阻率小，导电性能较好；铝导线电阻率比铜导线稍大些，但价格低，也广泛应用。导线有单股和多股两种，一般截面积在6mm2及以下为单股线；截面积在10mm2及以上为多股线。多股线是由几股或几十股线芯绞合在一起形成一根的，有7股、19股、37股等。导线又分软线和硬线。导线还分裸导线和绝缘导线，绝缘导线有电磁线、绝缘电线、电缆等多种。常用绝缘导线在
电气图里电缆标注的符 号是什么意思 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】
电气图中BV-3*6 SC25 FC/0.8m是 sc：焊接钢管 tc：电线管薄钢管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管 BV----聚氯乙烯绝缘（铜芯）电线 3*6---共3根，每根电线规格为6平方毫米（铜芯截面积） SC25--上述电线穿入标称直径25mm的钢管（厚壁焊接钢管） FC----敷设在地面或地板下 0.8m--敷设（埋设）深度，一般设计不须这么标注（施工规范要求） CE-沿顶板面明敷 WE-沿墙面明敷 WC-沿墙体暗敷 FC-沿地面暗敷 CC-沿顶板暗敷 CT-沿桥架敷设 一 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯 （主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线 K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆 最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线” ，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火” 有下标22表示钢铠装，2表示铜铠装， 最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽） 用途：仪器、仪表、对讲、监控、控制安装 RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号
UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网 KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量 SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯） RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明 AVVR 聚氯乙烯护套安装用软电缆 SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用 RV、RVP 聚氯乙烯绝缘电缆 RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用 RIB 音箱连接线（发烧线） KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网 UL2464 电脑连接线 VGA 显示器线 SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆） SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用 JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆 二 1）类别：H——市内通信电缆 HP——配线电缆 HJ——局用电缆 （2）绝缘：Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘 （3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套 （4）特征：T——石油膏填充 G——高频隔离 C——自承式 （5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层 33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层

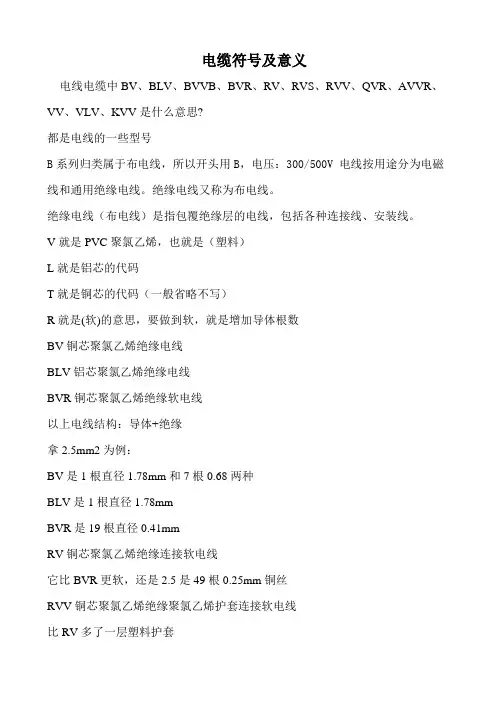

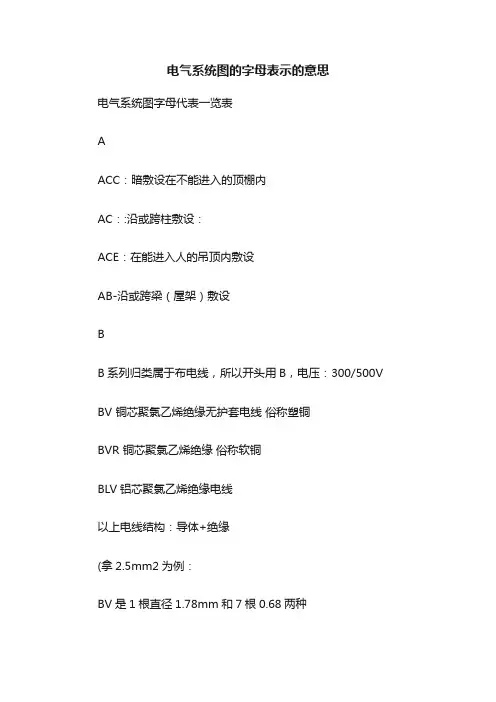

电缆符号及意义 电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思? 都是电线的一些型号 B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。绝缘电线又称为布电线。 绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。 V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 T就是铜芯的代码（一般省略不写） R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构：导体+绝缘 拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套
另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在+一层白色的护套 什么是护套线 护套线是指带有护套层的单芯或多芯电线，带护套的较安全。说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。护套线的可分为硬护套线和软护套线两种。根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。 YJV是什么电缆（YJV电缆含义）
电气施工图设计说明 一、建筑概况 本工程位于（），（）路与（）路交叉口（）。建筑面积（）。地下（）层，主要为 车库、各种机房、库房，地上（）层，主要为办公室、餐厅、会议室等，属于（）类建筑。建筑主体高度（），裙 房高度（）。结构形式为（），基础为（），楼 板厚（）,垫层厚（）。 二、设计依据： .各市政主管部门对初步设计的审批意见； .甲方设计任务书及设计要求； .《民用建筑电气设计规范》; .《及以下变电所设计规范》; .《供配电系统设计规范》; .《低压配电设计规范》 .《建筑物防雷设计规范》;（年版） .《高层民用建筑设计防火规范》;（年版） .《人民防空地下室设计规范》; .其它有关国家及地方的现行规范，规范； .各专业提供的设计资料； 三、设计范围 本设计包括红线内的以下内容：
.高、低压配电系统； .电力配电系统； .照明配电系统； .楼宇自控系统； .防雷及接地系统； .人防工程； .室外照明系统（与专业厂家配合）； .报告厅，演播室，多功能厅等的调兴照明系统（与专业厂家配合）； .有工艺设备的场所（例如：厨房、电梯等），设计仅预留配电箱； .根据甲方（）文，本工程设计时，公共场所及所有办公室的强电设备均只做预留，强电将电源引至配电箱，预留装修照明仅先期估算照明容量，待以后由室内装修设计负责进行配电盘及平面的二次设计，以防止重复投资。 .本工程电源分界点在高压进线柜处。 四、供电设计 .本工程负荷等级为（）级。 .本工程从（）及（）引来两路高压电源，每路均能承担本工程全部负荷。两路高压电源同时工作，互为备用。
高压电源引至设在本工程（）层的分界室。变配电所设在地下（）层。高压为单母线分段运行，手动联络，高压断路器为真空断路器，直流操作（）,继电保护为定时限过流及速断保护。 .用电负荷 ()()(其中：照明（），电力（）,消防设备（），选用（）台（）变压器。 .选用（一台）柴油发电机组（）作为第三路电源。 .低压为母线分段运行，联络开关设自投自复、自投不自复、手动，转换开关。自投时应自动断开非保证负荷，以保证变压器正常工作。主进开关与联络开关设电气联锁，任何情况下只能合其中的个开关。 .计费：本工程为高压计费，低压设电力分表。 .在变配电所低压侧，设功率因数集中自动补偿装置，电容器采用自动循环投切方式，要求补偿后的功率因数大于。本工程要求荧光灯，气体放电灯单灯就地补偿。要求补偿后的功率因数大于。.高压开关柜均采用（）进、（）出的接线方式。 .低压开关柜均采用（）进、（）出的接线方式。 .高压断路器开断能力（）。低压断路器要求运行开断能力在（）以上，且设过载长延时、短路瞬时脱扣器，部分回路设失压脱扣器。所有低压开关脱扣器额顶电流宜与开关的框架电流相同，且脱扣电流可调。

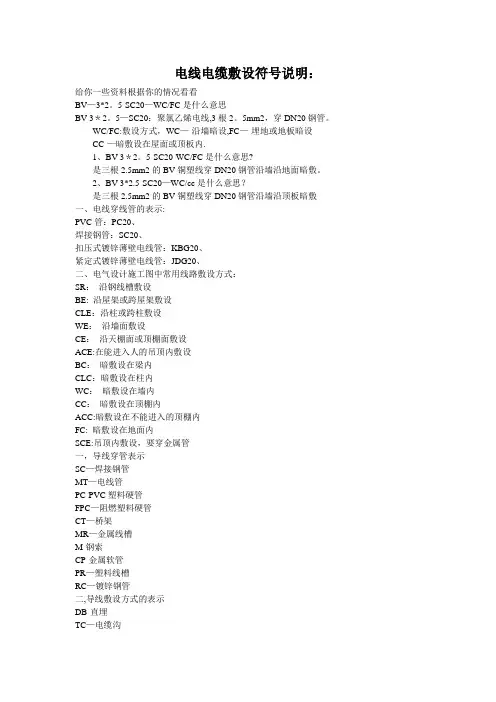

一、敷设表示 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 FC-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入
