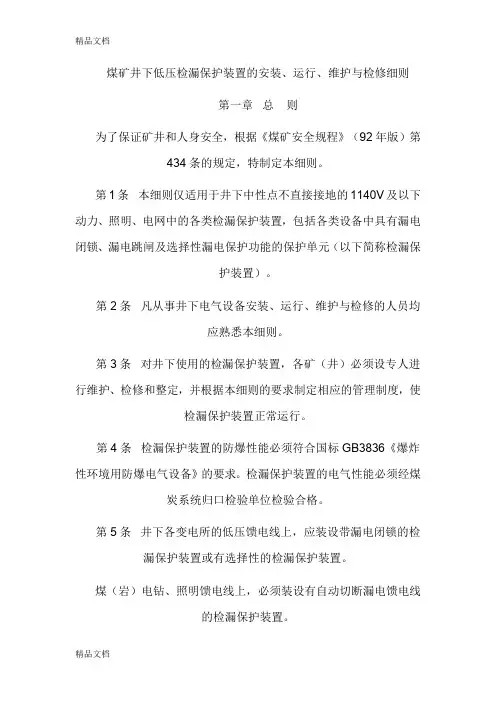

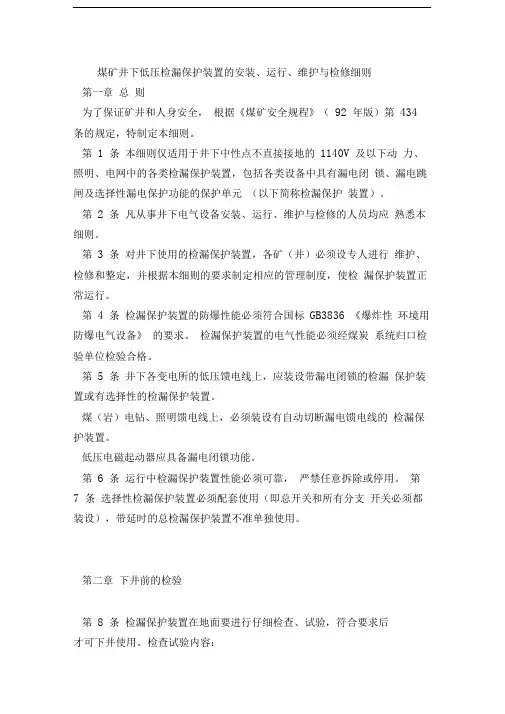

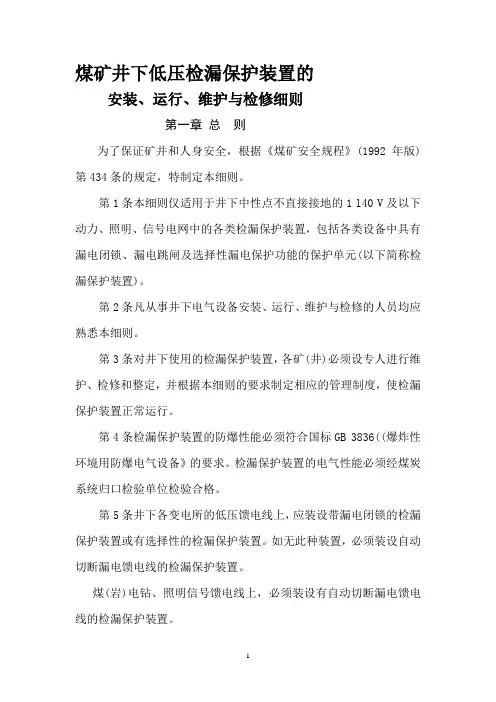

煤矿井下低压检漏保护装置的安装、运行、维护与检修细则定稿
————————————————————————————————作者: ————————————————————————————————日期:
第一章总则
为了保证矿井和人身安全,根据《煤矿安全规程》（9２年版）第434 条的规定,特制定本细则。
第1条本细则仅适用于井下中性点不直接接地的1140v及以下动力、照明、信号电网中的各类检漏保护装置，包括各类设备中具有漏电闭锁、漏电跳闸及选择性漏电保护功能的保护单元(以下简称检漏保护装置）。
第 2 条凡从事井下电气设备安装、运行、维护与检修的人员均应熟悉本细则。．第 3 条对井下使用的检漏保护装置,各矿(井)必须设专人进行维护、检修和整定，并根据本细则的要求制定相应的管理制度，使检漏保护装置正常运行。
第 4 条检漏保护装置的防爆性能必须符合国标GB38３6《爆炸性环境用防爆电气设备》的要求．检漏保护装置的电气性能必须经煤炭系统归口检验单位检验合格。
第 5 条井下各变电所的低压馈电线上,应装设带漏电闭锁的检漏保护装置或有选择性的检漏保护装置。如无此种装置，必须装设自动切断漏电馈电线的检漏保护装置。
煤(岩)电钻、照明信号馈电线上,必须装设有自动切断漏电馈电线的检漏保护装置。
低压电磁起动器应具备漏电闭锁功能。
第 6 条运行中的检漏保护装置性能必须可靠，严禁任意拆除或停用。
第7 条选择性检漏保护装置必须配套使用(即总开关和所有分支开关必须都装设），带延时的总检漏保护装置不准单独使用。
第二章下井前的检验
第8 条检漏保护装置在地面要进行仔细检查、试验,符合要求后才可下井使用。检查试验内容：
1.按国标GB3836《爆炸性环境用防爆电气设备》检查隔爆外壳是否符合规定。
2 .按厂家说明书上所示线路核对检漏保护装置内部接线是否正确，连线是否良好,元件、导线等有无破损。
3 . 检漏保护装置的绝缘电阻值应符合:1１４0V的用10０0V的摇表摇测不低于10M Ω；６60V的用1000V的摇表摇测不低于10MΩ；38０V的用５００V的摇表摇测不低于５MΩ；１２7V的用250V的摇表摇测不低于2MΩ；42V的用2５0V的摇表摇测不低于０.5MΩ。
4．介电性能试验必须能承受交流工频耐压试验，历时lmin 而无击穿闪络现象。
对于主电路以及规定接至主电路的控制电路和辅助电路,其工频耐压试验应符合表 1 规定。
表1 主电路及接至主电路的控制电路和辅助电路的工频耐压值
对于规定不接至主电路的控制电路和辅助电路,其工频耐压试验应符合表2 规定。
表 2 不接至主电路的控制电路和辅助电路的工频耐压值
注:电子器件不
做此项考
核。
5 . 测量各直流电源的电压值及执行继电器的动作电流值,其值应符合厂家规定。
6．检漏保护装置在下井前应先在地面按附录六“井下低压检漏保护装置电气性能要求”、附录七“矿用隔爆型煤电钻变压器综合装置中检漏环节电气性能要求”进行漏电动作电阻值、漏电动作时间、补偿效果的测定；带旁路的漏电保护应进行旁路动作电阻值、动作时间的测定,具有漏电闭锁功能的应测量闭锁电阻值，测量结果应符合上述要求的规定。具有选择性漏电保护功能的各类检漏装置,在地面还要进行不少于两条馈电开关的支路作配套试验，各支路都应轮流进行三次漏电试验，以检查漏电选择性的可靠性。
第三章安装
第９条检漏保护装置在井下装卸、搬运过程中，应免受剧烈的震动。
第１0 条检漏继电器、选择性的检漏保护装置应接在馈电开关的负荷侧。带漏电闭锁的检漏继电器、选择性的检漏保护装置，其电源部分接在馈电开关的电源侧,但应有安全措施。
如用两台馈电开关作总开关时，可合用一台检漏保护装置（见图l）。两台馈电开关的跳闸线圈应并联，并注意：
1 ．馈电开关的跳闸线圈必须连接在同一相电源上。
2 .两台馈电开关的跳闸线圈联络线间应串接一个隔爆型
停止按钮（或开关）;当第
一台运行，第二台停运时,
应按下按钮(或断开关）并
锁住不让其返回，避免该停
运开关负荷侧仍带电。否则
不允许停运一台开关,另一
台仍运行。
3．检漏保护装置的电
源只需与第一台开关连接：
如须停止第一台开关，第
二台开关继续运行时,应将检图1两台馈电开关合用一台检漏保置接线示意图漏保护装置的电源改接到第二台开关上。
第11 条对检漏保护装置接地装置的几点规定：
１．主接地线(即其外壳的保护接地线)要可靠地与采区变电所的辅助接地母线或局部接地极相连；煤电钻、照明综合保护装置只设辅助接地极能够满足要求的可不另设主接地极。
２．供检漏保护装置作检验用的辅助接地线，应用芯线总断面不小于10mm2的橡套电缆。检漏保护装置的辅助接地极应单独设置,规格要求与局部接地极相同,并距局部接地极的直线趴离不小于5m, 煤（岩）电钻、照明信号综合保护装置的辅助接地极，可采用直径不小于2２mｍ、长不小500mm的钢管进行埋设。
3 .当同一地点装有两台或两台以上检漏保护装置时,可以共用个辅助接地极及一根辅助接地导线。如共用同一辅助接地极的几台检漏保护装置为IＹ82 型、JＬ82 型检漏保护装置,则应断开其内部试验按钮常闭触点至局部接地极的连线。
第12 条在由地面变电所直接向采区低压供电的特殊情况下，地面变电所必须设检漏保护装置。
第13 条为确保检漏保护装置动作可靠，安装时应将它水平放置于特设的架上,或吊架于硐室墙壁上。放置的高度以便于检查为准，并避免水淋或受潮。
第14 条安装前,对配合检漏保护装置使用的开关的跳闸机构，应进行如下检查:
1 ．跳闸线圈的绝缘电阻应符合：１140V的用1０00V摇表摇测不低于１0ＭΩ；６60V的用1000V 摇表摇测不低于10ＭΩ；380V 的用500Ｖ摇表摇测不低于５MΩ; 1２7V的用2５0V 摇表摇测不低于２MΩ；４2V 的用250V 摇表摇测．不低于0.５MΩ。
2 ．跳闸机构灵活可靠。
3．开关的操作机构应无过位或卡阻现象。
第１５条检漏保护装置安装完毕后，应做跳闸试验，如不跳闸，则应立即切断电源作全面检查,合格后方可投入使用。具有对电网对地电容电流进行补偿的各类检漏保护装置，在供电系统安装完毕后，均应在正常负荷下进行电容电流的最佳补偿调节。
第16 条安装时，电网系统总的绝缘电阻值应符合：１１40V 不低于8０KΩ；660V 不低于50ＫΩ；３80V不低于30KΩ;127Ｖ不低于15KΩ。
第四章运行、维护和检修
第1７条值班电钳工每天应对检漏保护装置的运行情况进行检查试验，并作记录。检查试验内容:
1 ．观察欧姆表的指示数值是否正常。当电网绝缘1１40V 低于5０KΩ; 6６0 V低于30 KΩ; ３80V 低于15 KΩ；１2７Ｖ低于时10 ＫΩ,应及时采取措施，设法提高电网绝缘电阻值,尽量避免自动跳闸。
2．安装位置必须平稳可靠，周围应清洁,无淋水现象。
3 .局部接地极和辅助接地极的安设应良好。
４.外观检查检漏保护装置的防爆性能必须合格。
5 ．用试验按扭对检漏保护装置进行跳闸试验。煤(岩)电钻综合保护装置每班试验一次,照明信号综合保护装置每天试验一次。对具有选择性功能的检漏保护装置，各支路应每天做一次跳闸试验，总检漏保护装置每周做一次跳闸试验。
第18 条检漏保护装置维修工每月至少对检漏保护装置进行一次详细检查，内容除第17 条所规定的外, 应检查:
1.各处导线是否良好，有无破损及受潮。
2．闭锁装置及继电器动作是否可靠
3 ．各处接头及触点是否良好，有无松动脱落和烧毁现象。
4 . 内部元件，插件板、熔断器及指示灯有无松动、损坏。
5 ．补偿电感是否达到最佳补偿效果
6 .检漏保护装置的隔爆性能是否符含规定
第19条在瓦斯检查员的配合下,对新安装的检漏保护装置在首次投入运行前做一次远方人工漏电跳闸试验。运行中的检漏保护装置，每月至少做一次远方人工漏电跳闸试验。有选择性的检漏保护装置做远方人工漏电跳闸试验时，总检漏保护装置应在分支开关断开后在分支开关入口处做人工漏电跳闸试验,其余分路开关应分别做一次远方人工漏电跳闸试验。试验方法是：在最远端的控制开关的负荷侧按不同电压等级接入试验电阻(12７V 用2 KΩ、10Ｗ电阻，380V用3.5 KΩ、1０Ｗ电阻, ６60V 用1１KΩ、10Ｗ电阻, 1１40V 用２0ｋΩ、10W电阻）。例如电磁起动器中试验电阻的一端接在熔断管的螺扣上,另一端接在外壳上，盖上外盖后送电，观察馈电开关是否跳闸。如跳闸,说明检漏保护装置动作可靠。试验完毕后，要拆除试验电阻。
第20条检漏保护装置每年应升井进行一次检修,除对防爆外壳修理外,其他项目应按照下井前有关检验的各条规定的内容进行检查和试验;对绝缘电阻较低、耐压试验不合格的必须进行干燥处理，并更换不合格的零件。
第21 条检漏保护装置的维护、检修及调试工作，应记入专门的检漏保护装置运行记录簿内（见下表）。
检漏保护装置维护、检修、调试记录旅
第五章故障的判断与寻找
第2２条当电网在运行中发生漏电故障时,应立即进行寻找和处理，并向矿井调度室或主管电气人员汇报。发生故障的设备或电缆在未消除故障前，禁止投入运行。
第2３条发生漏电故障，一般应从以下几个方面进行分析：
1 .运行中的电气设备绝缘受潮或进水，造成相与地之间绝缘降低或击穿。
2 ．电缆在运行中受机械或其他外力的挤压、砍砸、过度弯曲等而产生裂口或缝隙，长期受潮气、水份的侵蚀致使绝缘降低;砍砸或挤压也可能引起相与地间的直接连通、导电芯线裸露或短路。
3 ．电缆与设备在连接时,由于芯线接头不牢、封堵不严、接线装置压板不紧,运行中产生接头松动脱落与外壳相连或发热烧毁绝缘。
4 .检修电气设备时,由于停送电错误或工作不慎将工具材料等其它金属物件残留在设备内部，造成相接地。
5 ．电气设备接线错误或内部导线绝缘破损造成与外壳相连,以反电缆屏蔽层处理不当造成漏电。
6.在操作电气设备时,产生弧光放电。
7 ．电气设备或电缆过负荷运行损坏或直接烧毁绝缘。
8．电缆与电缆的冷补、热补接头、由于芯线连接不牢、密封不严、绝缘包扎不良，运行中产生接头松动或受潮进水而造成漏电或绝缘破损。
第24条检漏保护装置的运行维护人员,应根据下述情况判断漏电性质：
1 .集中性漏电
(ｌ）长期集中性漏电这种漏电，可能是电网内的某台设备或电缆，由于绝缘击穿或导体碰及外壳所造成。
( 2 )间歇的集中性漏电这种漏电，大部分发生在电网内某台设备(主要是电动机）或负荷端电缆,由于绝缘击穿或导体碰及外壳，在设备运转时产生漏电;还可能由于针状物体刺入负荷侧电缆内产生漏电。
（ 3 )瞬问的集中性漏电这种漏电，主要是由于工作人员或其他物体偶尔触及带电导体或电气设备和电缆的绝缘破裂部分,使之与地相连；还可能在操作电气设备时产生对地弧光放电所致。
2 ．分散性漏电
（ｌ）某几条线路及设备的绝缘水平降低所致。
（2 )整个电网的绝缘水平降低所致。
第25 条发生漏电故障后，应根据设备、电缆新旧程度、下井使用时间的长短、周围条件(如潮湿、积水、淋水等)和设备运转情况,首先判断漏电性质，估计漏电大致范围，然后进行细致检查，找出漏电点。
根据不同的检漏保护装置判断漏电点,如找不到漏电点,应与瓦斯检查员联系,对可能产生瓦斯积聚的地区(如单巷掘进、通风不良的采掘工作面等）进行瓦斯检查,如无瓦斯积聚（瓦斯浓度小于1 ％)时，可用下列方法进行寻找：
发生漏电故障后,将各分路开关分别单独合闸，如发生跳闸(或闭锁)，为集中性漏电。如不跳闸(或不闭锁)，但各分路开关全部合上时则跳闸，一般为分散性漏电。
l ．集中性漏电的寻找方法
(l)漏电跳闸后，试合总馈电开关，如能合上可能是瞬间的集中性漏电。
( 2 ）试合总馈电开关，如不能合上，再拉开全部分路开关，试合总馈电开关，如仍不能合上，则漏电点在电源线上,然后用摇表摇测，确定在哪一条线路上。
( 3 ）拉开全部分路开关，试合总馈电开关，如能合上，再将各分路开关分别逐个合闸,如在合某一开关时跳闸,则表示此分路有集中性漏电。
2 .分散性漏电的寻找方法
若电网绝缘水平降低，在尚未发生一相接地时，继电器动作跳闸，可以采取拉开全部分路开关，再将各分路开关分别逐个合闸的办法,并观察检漏继电器的欧姆表指数变化情况，确定是哪一条线路的绝缘水平最低,然后用摇表摇测。检查到某设备或电缆绝缘水平太低时，则应更换。
附录一ＪY82型检漏继电器主要元件说明、动
作原理及整定方法
1．主要元件说明(见图 2 )
GK――闭锁开关;
SＫ-一三相电抗器,继电器ZJ 线圈通过此三相铁芯线圈与供电线路连接,通过
B0～B6 线圈的感应使整流器ＺL获得电源；
LK- ―零序电抗器，其电感值较大，工频感抗值X L可达１０5 Ω,可以保证线路对地有较高的绝缘水平,并且通过它的电感电流补偿线路漏电的电容电流；
C――接地电容器，其值为2μF ,电网接地时，交流电流经此电容到地，减少交流分量对直流回路的干扰,以免恶化继电器的性能;
ZＪ－一直流继电器，额定动作电流为5mA，两对常开触点为ZJ1 ,和ZJ2 , ZJ2:先于ZJ 1闭合, Ｚj１，用于接通馈电开关跳闸线圈，ＺJ２:用于自保；
ZＤ――检视灯,根据它的亮度可检视ＧK 闭合的好坏；
ＺL －一硅整流器，提供直流回路电源；
R P――平衡电阻，阻值为１000Ω。，它可调整整流器端子上的电压，并经常使整流器带有正常负荷,稳定整流器的直流输出电压,又可防止整流器受潮,并减少流经硅整流器的交流分量，防止零序电抗器线圈感抗的降低;
Ω――刻着欧姆刻度的直流毫安表,用来监视电网的绝缘水平,
R Y――试验电阻, ６6 0V时R Y＝11KΩ;3８０V时R Y=３.5ＫΩ;
A Y――试验按钮;
Dｆ――辅助接地装置,试验用；
D z――局部接地装置,与检漏继电器中的ZJ 及Ω表相串联，并与外壳一起接地;
2 ．动作原理（见图
3 ）
当检漏继电器接入电网时，直流电源便和电网绝缘电阻构成直流电路,其回路是：直流电源+→大地→电网绝缘电阻(当人身未触及电网时）→电网→三相电抗器→零序电抗器→直流继电器线圈→电源-。该回路的电流和电网总绝缘电阻值成反比,故可用回路电流的大小来表示电网总绝缘电阻值。总绝缘电阻与各相绝缘电阻的关系是：
R A、R B、R C、分别为A、B、Ｃ、三相的电网绝缘电阻。当电网总绝缘电阻减小时，该回路电流就增大。当电网总绝缘电阻小于允许值或人身触电时，该回路电流就迅速增大（到4.25ｍA左右),达到了直流继电器线圈的动作电流值,使继电器动作ZJ触点闭合,使馈电开关跳闸，切断电源。
3 ．整定方法
l )测量各主要元件的直流电阻值及直流电压值；
( 1 )直流继电器ZJ线圈的电阻R j
(２）试验电阻Ry;
( 3）整流器的正反向值及电流、电压值;
(4）测量继电器ZＪ的动作电流值IＪ（继电器的动作电流值设计为５ｍA ，该值与衔
铁间的间隙及继电器的性能有关,衔铁间隙一般在 4 ～5ｍm，过大或过小均应适当加以调整。调整方法：调节继电器的活动衔铁与下支座折页间的连接螺钉，并相应增减Ｌ端连接推板间的垫片,调整应是微量的）。
图 2 JY82型检漏继电器原理接线图图 3 检漏继电器动作原理图
２）网路切断电阻值Ｒ切的校对: 式中Ｅ一一整流器的直流输出电压，Ｖ;
R切一网路切断电阻值, kΩ;
I J一一继电器的动作电流值,mＡ；
R3一三相电抗器的电阻,kΩ;
Ｒ０一一零序电抗器的电阻，ｋΩ;
R J－一继电器线圈的电阻，kΩ；
整定方法：将整流器接线端子接在E= 26Ｖ上（在38０V系统）或Ｅ＝54. 8V 上（在66０V 系统），在端子A、B、 c (即Ｄl 、DＺ、D3 端子)与检漏继电器外壳之间依次接入６ＫΩ( 380V )或15 KΩ（６60Ｖ)可调电阻器,接入电源，调节电阻器,即可确定继电器ＺJ 的动作电阻值。由于式中R3、
Ｒ0、R J值是固定的,而I J值一般已先调定,因而改
变Ｅ值即可改变R切值,应使其等于或大于3.５kΩ
（3８0Ｖ)或11ｋΩ(660V)。
3)电网电容电流的补偿JY８2型检漏继电器对电
网电容电流的补偿方法如图4所示。经瓦斯检查员检
查瓦斯后,打开检漏继电器的外盖,在电源进线端子的
任何一相与地之间接入一交流毫安表mA （量程0～
500mＡ）和ＩｋΩ电阻R(见右图4)，然后送上电
源,并调节零序电抗器线圈抽头,逐渐改变线圈匝数,使
毫安表的读数逐步减小,直至毫安表的读数达到最小
为止。此时便达到了对电网电容电流的最佳补偿状态。图4
附录二JI8２型检漏继电器主要元件
说明、动作原理及整定方法
１、主要元件说明（见图5）
ＧK―-电源开关；
ＳK ――三相电抗器；
CF 一一磁放大器;
BＫ――电源变压器，提供直流检测、控制、信号回路电源；
C 4－―电容器，对漏电保护检测回路起隔直流作用；
YA ――漏电保护试验按钮;
BY ――电容补偿试验按钮;
Ｄ1 ～D4一一桥式整流器,供补偿回路直流电源；
D6~ D 9 ―桥式整流器，供检测回路直流电源;
J 1 ――延时回路继电器；
J2――漏电执行继电器;
W 1―-调检漏继电器灵敏度用电位器；
W3-一调补偿用电位器。
2 .动作原理（见图5）
JL 82 型检漏继电器用于中性点不接地供电网路中,采用附加直流电源的保护原理,直流检测回路为：
由直流电源D６~D9(十）→按钮BY1→主接地→大地→网路绝缘电阻RΣ→电网→开关ＧK →三相电抗器SK→磁放大器CF→ｋΩ表→电位器W1→D6 ~ D９（－）。当供电网路总的绝缘电阻下降到安全允许值11ｋΩ（网路线电压６６0V )或3.5ＫΩ(网路
线电压3８0V ) ；或当网路绝缘破坏，人身触及电网时,检测回路的电流增大，并在电位器Wl 上产生一电压降，使单结晶体管ＵJT 突然导通,第一基极输出脉冲触发晶闸管SCR，使之迅速导通,执行继电器J2吸合,供电开关跳闸，从而达到了漏电保护的目的。
为了防止检漏继电器在合闸时误动,特设置了J1、Ｃ2、R１、wy１，组成的延时电路。
3 ．整定调试方法
l）整定动作电阻值Ｒc
网路线电压660Ｖ时,单相漏电动作电阻值为11KΩ。网路线电压380V时,单相漏电动作电阻值为3．5 KΩ。取一电位器Ｒ。如检漏继电器用于6６0V 网路时，将电位器调节至,11 KΩ;如用于380Ｖ网路时，调节至3.５KΩ，而后将电位器接于接地装置与三相电源任一相之间，合上开关GＫ，缓慢调节继电器的电位器W1 ,使电阻值由小至大,直到J2:继电器动作，然后将电位器W1锁住。
２）校验动作电阻值Rc 。
将电位器Ｒ放在最大值,合上开关GK ,然后逐步减小R 值,直到继电器动作,看R 值是否为１1kΩ。（ 6 60 V网路）或3.５kΩ( ３80V 网路）。允许误差为士2０%。
3 ）接地试验利用检漏继电器自身试验电阻ＺR 做接地试验．按试验按钮Y A ,继电器应动作。
4)最佳补偿调节
合上开关GK ,按补偿试验按钮ＢＹ,调节电位器Ｗ３,直到毫安表读数最小为止。继电器在井下投入运行时,最佳补偿调节方法,应按产品说明书进行。
附录三ＢＺ80－2.5Ｚ矿用隔爆型电钻变压器综合控制装置
主要元件说明、动作原理及整定方法
该装置具有容量为 2 . 5kV A 、电压为127V 的电源装置；采用四芯电缆,利用先导回路,可以进行远方操作,做到电钻不运转,电缆不带电;对煤电钻及其电缆能实现过载和短路保护;还具有12７V 系统的漏电保护装置,并可达到漏电自锁和漏电闭锁。通过对主变压器一次侧接线作Y 或△接法的改变,即可通用于66oV 及380V 电网里。
1．主要元件及其作用
BZ８0 一2 . 52型电钻变压器综合控制装置的原理图如图6 所示。它是在BＺ80 一2 . 5 型电钻变压器综合控制装置的基础上改进而成,加入了载频短路保护部分，而且漏电保护部分也稍有变动。
它的主要元器件有：
(ｌ)隔离开关K ，选用的是HZ10 一10/ 3 型转换开关。当其为6６0V 时，额定电流为6Ａ；3８０V 时，额定电流为10A 。它是主变压器B (相对于控制变压器而言）的电源开关,在正常情况下,不允许带负荷操作。在紧急情况 F （例如接触器触头粘连，不能分断时)，该隔离开关可分断煤电钻的堵转电流３次，但每次操作后均需进行仔细检查。
由于该隔离开关的操作手柄与漏电试验按钮之间具有机械联锁关系，因此,当手柄由合闸位置转向分闸位置时，必须先按漏电试验按钮，切断煤电钻的供电电源。
（2)主变压器B，容量为2. 5kV A ，阻抗压降为4％。当一次侧电压为660Ｖ时，采用Y／Y 接线；当一次侧电区为38０v,采用△／Y接线。该变压器二次侧的额定电压均为133V ，除供给一台 1 . 2kw煤电钻用电外(其视在功率约2．08kvＡ) ,尚有400w 容量可作照明或信号使用。
（3 ）接触器ＣJ ，选用ＣJI ０２一１0 系列交流接触器,作为接通和开断煤电钻的电力回路用。其线圈的额定电压为36V 。
(４）熔断器ＩFU 和ZFU ,分别选用RLI系列和RＭI系列，作为一、二次侧供电回路的短路保护。
(5）控制变压器ＢK;作为控制和保护回路的电源。它有a6 、22 、３3 、８和6 . 3V五个二次绕组。
( 6 )热继电器ＪＲ,选用ＪRO一20 / 3 型，作为煤电钻的过载保护，其可调范围为10～１3 ~16Ａ。
（7 )玻璃管熔断器3ＦＵ,其熔体的额定电流为2Ａ,用于保护控制变压器。
( 8 )三相电抗器３DK，使漏电保护回路与三相电网连接。
( 9 ）单相电抗器ＩDＫ,保证三相电网对地具有足够的阻抗,同时对电容电流也有一定的补偿作用。
( １０)直流继电器J1 ～J3 ，选用JTX 一ZＣ型,其中J3为２4V ,其余均为６Ｖ。
( 11 )电流互感器ＬH ,在煤电钻起动后,其二次侧输出一定的电流，使三极管Ｖ3 维持导通状态，让继电器J3继续工作,保证煤电钻能正常运转。
( １2 ）扼流圈LK 是一个带铁芯的线圈，对20ｋH :的高频振荡信号具有很大的感抗,用以防止煤电钻在起动前出现振荡,回路自行短路。
( 13 ）钮子开关NK 。当载频短路保护部分发生故障不能使用时,可将钮子开关拨向“无载频”一边，使之暂时切除。
( 14 )试验按钮SN ，用以检查漏电保护和载频保护回路是否工作正常。将其按下时,电网的一相便经１.５KΩ电阻接地,同时，电网的相间经C19形成高频短路。此时综合装置应立即跳闸，并发出漏电信号和短路信号。
(1５）指示灯，分别由三个继电器J1、Ｊ2和Ｊ3控制,表示综合装置工作正常或发生了漏电、过载及短路故障。
２.工作原理
由原理图图６可以看出，该电钻变压器综合装置包括主回路、先导控制回路、漏电保护回路和载频短路保护回路等几部分，具有漏电、过载和短路等保护功能。这里主要介绍漏电保护，其余部分从简。
1)主回路
主回路由隔离开关Ｋ、主变压器B、接触器ＣＪ、熔断器IＦU 、ZFＵ和热继电器ＪR 等组成。
２)先导控制回路
先导控制回路由扼流圈LK 、三极管V3 和继电器J3等组成,其电源由控制变压器BK 的33V 绕组提供。
起动时,按压煤电钻上的手把开关DJ，电流便经电缆和煤电钻的电机绕组构成通路,使三极管Va 有基极电流而导通，继电器J 。便有电动作。常开触点J3-１闭合，接通三极管V1、Ｖ2和继电器J １、J2回路的电源。由于Ｖ2首先导通，J2 动作，其常开触点J2-1闭合，使接触器CJ 的线圈有电。接触器CJ 的主触头闭合后，接通煤电钻的供电电源,使之起动运转。
由于接触器的常闭辅助触点ＣJ 1和CＪ2打开,切断了先导回路的电流通路，于是,三极管V3 只好借助电流互感器LH 提供的附加电源来维持导通状态。
电阻R22~R2４的作用，是防止先导回路通过三相电抗器３ＤK的线圈构成通路,而引起电钻自起动。
欲停煤电钻,只需松开手把开关DJ 即可。此时不仅切断了煤电钻的供电回路,还使电流互感器ＬH 无电流输出,不能维持J 3动作,接触器CJ 也就无电释放了，从而保证煤电钻不工作时,其供电电缆处于无电状态。
值得指出,Ｊ３动作以后,由于触点J３一３闭合，J3 一２打开, 在Ｃ7充电电流作用下, V 3仍能维持导通状态。因此,即使接触器ＣJ 的常闭辅助触点CJ１和CJ2打开，J３仍能继续工作长达5s。显然,在此期间,即使手把开关DＪ打开,接触器也不能立即释放。同样道理，煤电钻在工作期间,由于C4充满电．即使ＤJ打开,Ｊ3 也要经过一定延时才能释放，因而接触器CJ 仍维持一定的吸合时间。在此期间,如果想要再次起动煤电钻,只需按压ＤJ 即可。这样做的目的,是为了减少接触器的动作次数,以延长其工作寿命。
3 ）漏电保护回路
漏电保护回路由三相电抗器3DK、单相电抗器IDK 、电位器W ．、三极管Ｖ1和继电器Ｊ1等组成。
该漏电保护部分采用附加直流电源的保护原理。它的直流险测电源，是由四个二极管组成的桥式整流器Z1、供给,电压约为20V。其直流检厕回路是：电源（+)→电位器ｗ１→二极管D1７→外壳→大地→总的绝缘电阻ｒΣ→三相电网( 12 7V)→电阻Ｒ22 、R2３、Ｒ２4 →三相电抗器3DK →零字电抗器IＤK→电源(一)。
在正常情况下，电网总的绝缘电阻rΣ大于整定值,直流检测电流小,漏电保护不动作。
当电网发生漏电或绝缘电阻低于整定值时，直流检测回路的电流随之增大，在电位器Ｗl 上产生足够的电压降,使稳压管DWl反向导通。Ｖ1管因获得基极电流而饱和导通，触迷电器J1有电动作,将其常开触点J1－１闭合,让J1自己保持在动作状态。与此同时, V2 管的基极电位降低，使之截止,继电器Ｊ2便无电释放，其常开触点J2－1打开,切断了接触器CJ的线圈回路,使之跳闸,达到漏电保护的目的。此时,绿灯灭,红灯亮，表示出现了漏电故障。
由于J2 被闭锁住了，欲再次送电，只有在排除漏电故障之后,并且人为地把隔离开关K 分合一下，让J１释放，才能送电。这个作用叫做漏电自锁。
值得指出，在接触器ＣJ 合闸之前,上述直流检测电流已经在部分电网（从接触器的主触头CJ 到煤电钻的手把开关ＤJ 之间)中流过。如果有漏电发生，该电流的一部分便在三极管V 1的基极中流过。一旦ＤＪ闭合,准备起动煤电钻时,只要继电器Ｊ3的常开触点J3-1闭合，Ｖ1便马上导通,使J1动作并自保。结果, Ｊ２不可能工作,接触器CJ 也不能合闸送电，从而实现了漏电闭锁。
漏电保护部分的动作电阻整定值为3ＫΩ，其调节范围为１. 5 一３KΩ。单相经1 KΩ电阻接地时的动作小于0 . 25Ｓ。
4 )载频短路保护回路载频短路保护回路是由三极管Ｖ4、单结晶体管ＵJT、晶闸管SＣR 和继电器J4等元器件组成，用以产生20ｋＨz 的高频信号，叠加在1 27V 电网上,对其相间绝缘状态进行监视。
正常时，晶闸管SCR处于导通状态,继电器Ｊ４有电动作,将其常闭触点J4－1打开。当12７Ｖ电网发生短路故障，晶闸管SCR 关断, J4无电释放,其常闭触点J４－1闭合，接通继电器J1的线圈回路,使之动作。同时，因三极管Ｖ２无基极电流而截止，使继电器J2无电释放，其常开触点J２－１打开,切断接触器ＣJ的线圈回路,使之跳闸，达到短路保护的目的。此时,红灯、黄灯都亮,绿灯灭,表示出现了短路故障。
值得指出，在有了熔断器IＦU 和ZFU 的情况下,为什么还要设置载频短路保护呢?原因之一是，电钻电缆没送电时,熔断器不可能起保护作用,如果此时该电缆发生短路故障，接触器ＣJ 便有自动起动的可能,将使事故扩大；此外， 1 2７V 电网的短路电流较小,往往不足以使熔断器迅速熔断,因而其保护范围受到限制，不能满足实际的需要。采用载频短整保护以后,既可实现短路跳闸，也可实现短路闭锁,还可扩大短路保护范围，对安全必然会带来好处。此时，熔断器仅起短路故障的后备保护作用。
现介绍一种直流伏安法来测量低压电网的绝缘电阻。.此法在装设检漏继电器处进行测量,其接线原理如图7所示。
图7 直流伏安法测量低压电网绝缘电阻的接线原理图
1、所需的仪表
直流电压表(0~75V）, 直流电流表(0～50mA)
2、测量步骤
测量直流电压、测量直流电流(Ｕ、Ｉ)。
3 .计算方法
电网对地总绝缘电阻:（检漏继电器本身的三托、零序电伉器的电阻值略去不计)：
设电网各相对地的电阻都相等，即：
注意事项:在测量前及测量过程中，必须严格险查瓦斯浓度，因测量时要打开检漏继电器外壳，故必须将测量地点选在通风良好的变电所。
直流伏安法的测量记录
矿井、年月日采区名称
电缆截向及长度
电动机台数及容量
１．测星方法
此测量方法是用交流电压表和电流表分别测量电网对地的电压和电流,然后进行计算，求得绝缘电阻值和电容值,故又称为交流伏安法。具体的测量方法可按图8 所示进行。
图８测量电网对地绝缘阻抗的原
理接线图; V 一交流电压表; mA一交流
毫安表;
r 和C一电网每相对地的绝缘电阻
和电容
2．测量步骤在测量时，应先将检漏继电器甩掉不用，否则，检漏继电器不仅会发生误动，而且．也影响测量的数值。测量过程分两步进行：第一步,测量电网对地的总导纳,其具体方法是:
( l)测量电网各相的对地电压值U ;
( 2)测量电网任何一相的接地电流值几.。此测量应在确认电网没有发生单相接地故障的情况下进行，以免造成相间短路,烧毁电流表。
然后根据戴维南定理，可以得出电网对地的总导纳:
――电网对地的总电导;
――电网对地的总电纳。
第二步,在交流电压表两端
并联一已知电导g ＇（或电纳ｂ＇),然后再
重新测量电网对地的电压U '（或U ' ')和
电流I ＇ｊd , （或I' ＇jd)。测量方法如图9 所示。
为了减小测量误差,并联的电导。
或电纳
图９并联电导g 或电纳 b 的接线图
值应与y 值近似相等，即：
然后，根据下列两式分别计算并联以后的总导纳:
联立解式( 1 ）和( 2)或式（3)便可求得电网对地的总电导g 和总电纳b ：
并联g｀时：
并联ｂ｀时:
如果电网每相对地的绝缘电阻值和电容值分别相等，则得：
３．测量仪表
l）交流电压表交流电压表的量程应按被测电网的线电压值来选取,并且内阻应尽可能选得大些。
2 )交流电流表量程可选0～500 ~l000ｍA ,而且表的内阻要起小越好。
4 ．注意事项
（１)由于测量仪表一般都是非防爆的,而且在测量过程中也可能发生电火花，因此,必须严格检查瓦斯浓度,同时测量地点最好选在通风良好的采区变电所中。
（2 ）前后两次测量的间隔时间要越短越好,以免电网的参数变化,给测量带来误差。
( ３）电网已经出现接地故障时，就不应再测量电流,以免烧坏电流表。
附录六井下低压检漏保护装置电气性能要求
1、电气性能参数
(１)具有漏电跳闸及漏电闭锁保护（含只具有漏电跳闸保护)的检漏继电器，其基本参数应符合表3 的规定。
表３检漏继电器的基本参数
注：三相漏电动作电阻值应为单相翻电动作电阻值的3 倍，其偏差不大于土２0 ％。
( ２) 具有选择性漏电跳闸的检漏继电器,其基本技术参数应符合表４的规定。
( 3 ) 具有人为旁路接地保护部分的基本参数应符合表５的规定。
( 4 ) 经IｋΩ电阻单相接地动作时间不大于30ms 的检漏继电器,可以不设置对网路电容电流的补偿电路。
表4检漏继电器的基本技术参数
表 5 检漏继电器接地保护部分的基本参数
（ 5 ）在75 ％~1１０％额定工作电压下，经lkΩ电阻单相接地检漏继电器的动作时间应符合上述各表的有关规定。
(６)具有选择性漏电保护的检漏继电器,应设有延时环节，各级延时的级差时间为2０0 ~250ms ;具有旁路接地保护又具有选择性漏电保护的检漏继电器,其各级延时级差时间为25０～３00ms;其中旁路接地检漏继电器的动作时间应大于30ms但小于或等于5０ｍs ，动作后延时15０~200ms 必须恢复初始状态。
（７）在额定工作电压下，网路对地绝缘电阻为无限大,对地分布电容为0.22~1.0μF／相,经lkΩ。电阻单相接地,其补偿效果不低于60%。
（8 )检漏继电器的动作电阻值,在额定电压下,网路电容为０ . 5μ F ／相时进行
整定,并符合表3 的规定。当电源电压为额定值的7５％一１10 %，网路每相对地电容为0.2２一 1 . ０μＦ时,其动作电阻值（含三相漏电动作电阻值)偏差不大于士2０%。具有选择性漏电保护功能的检漏继电器,以零序电流互感器为界，电源侧电容和负荷侧电容取表 6 的６级测量其动作电阻值。在每组电容值下，当电源电压为额定值的75 ％~11０%时,单相动作电阻值应符合表４的规定．
表 6 电滚侧电容和负荷侧电容
( 9 )检漏继电器的漏电闭锁检测回路的电气参数,应符合GB3８３6 .４有关本质安全电路的规定。
(1０)的具有漏电跳闸和漏电闭锁功能的检漏继电器，在网路供电前，当漏电闭锁电阻小于整定值时，须对馈电开关进行漏电闭锁使其不能合闸;当网路绝缘电阻大于漏电闭锁整定值时,必须通过人工复位,方能解除馈电开关的漏电闭锁。
2 .试验方法
( l )检漏继电器的动作时间的测定，是在电源电压调整到额定电压的７5%、11０%，网路每相对地电容为0.２2、0.47、１．0μF条件下进行测量。对具有选择性漏电跳闸及漏电闭锁功能的检漏继电器，网路每相对地电容按表 6 进行测量。将任一相经Ik Ω电阻接地，用电秒表或示波器测量执行继电器触头闭合或分断的时间,连续测量５次取最大值。
( ２）检漏继电器的延时动作时间的测定,是在电源电压调整到额定电压的75 %、1１０%,网路每相对地电容为０．22、0.４7、1．０μＦ条件下进行测量。将任一相经ＩｋΩ。电阻接地，用电秒表或示波器测量执行继电器延时动作时间，连续测量 5 次均应满足1 .( 6 ）条要求。
( 3 )检漏继电器对网路电容电流的补偿性能试验，是在额定电压下网路绝缘电阻为无限大时,每相分别接入0.22μF、０.47μＦ、1.０μＦ标准电容器,经ＩkΩ电阻单相接地，调节补偿电位器，当流经IｋΩ电阻回路交流毫安表中的电流达到最小读数，其数值不大于表７的规定为合格。
表７电容电流值
( 4 )检漏继电器的漏电动作电阻值及漏电闭锁的整定值，是在额定电压下,每相接入0 . ５μF 电容及功率不小于2５W 、阻值为０~100kΩ的十进制电阻箱进行整定，然后调整电源电压为额定电压的75％及１0０% ,在电网每相对地电容为0 . ２2 、0 .47 、0.69 、1 . 0μF 时分别进行漏电动作性能试验,每项连续试验 5 次，每次应可靠动作；同时应考核三相同时漏电动作电阻值，误差均应不大于士20 ％。
( 5 ）检漏继电器漏电闭锁检测电路的本质安全性能应有国家指定检验单位的证明。
附录七矿用隔爆型煤电钻变压器综合装置
中检漏环节电气性能要求
1 ．电气性能参数( １)装置的性能参数应符合表8的规定。
表8综合装盆的性能参数
①分母数值为快速断电装置的分断时间。
(２)当电源电压为额定值的75 %一1１０％时，装置应能正常工作。
（３）当电钻在送电运行情况下,电缆单相对地绝缘电阻降低到整定值时，装置应能可靠分断。
( 4 )单相经IｋΩ电阻接地装置的分断时间,应不大于表８的规定。
( 5 ）漏电闭锁电路的电气参数应符合GB38３6 、本质安全型电路的有关规定。漏电闭锁电阻应符合表8 的规定。
2．试验方法
(l ）电压波动试验，是在额定电压下对漏电电路少数进行整定，调试到规定值后，再将电源电压调整到额定电压的75％和1１0 % ，进行漏电动作、漏电闭锁试验，其漏电动作、漏电闭锁电阻值应符合表8的要求,允许士20%的偏差。漏电动作试验分相进行。
( 2 )装置的漏电保护动作性能试验及动作时间的测定,是在额定电压下，用电阻功率不小于２5W 的电阻箱（其阻值满足从100Ω~１0kΩ可调），对运行中电钻进行测定。
( 3 ）单相漏电动作电阻按表8 规定值整定后，分别验证其余两相漏电时均应可靠地动作.其动作电阻值偏差不大于士0.2ｋΩ。
( 4 ）漏电动作时间的测量，是在完成单相漏电动作电阻的整定之后，用电秒表或示波器测量单相经IkΩ电阻接地至装置分断电源的全部时间，连续测量5次取其最大值，须符合表８规定。
（５)漏电闭锁电路的本质安全性能应有国家指定检渔单位的证明。
郭家湾电厂设备维护部检修外委管理办法(试行) 第一章总则 第一条为了建立良好的劳动、工作秩序～提高安全文明生产管理水平～以规范外委员工行为～保证检修生产任务的完成～建立起与外委员工和谐的劳动关系～制定此管理办法。 第二条本办法规定了设备维护部外委员工在工作期间劳动纪律、工作调配、安全管理等考核管理办法。 第三条本标准规定了外包工程的发包原则和发包程序～以确保工程的质量和现场的安健环水平。 第四条本规定适用于郭家湾电厂。 第二章外委检修人员管理办法 第五条具体管理办法 ,一, 外委员工必须遵守执行《神华神东电力有限责任公司郭家湾电厂.检修人员外委用工合同》全部条款。 ,二, 外委员工必须遵守执行《神华神东电力有限责任公司郭家湾电厂.检修人员外委用工合同》附件1技术协议《检修人员外委用工技术协议》全部条款。 ,三, 外委员工必须遵守执行《神华神东电力有限责任公司郭家湾电厂.检修人员外委用工合同》附件2安全生产协议书《检修人员外委用工安全生产协议书》全部条款。 ,四, 外委员工必须遵守执行《神华神东电力有限责任公司郭家湾 1
电厂.检修人员外委用工合同》附件3《日常维护安全管理及考核办法》全部条款。 ,五, 外委员工必须遵守执行《神华神东电力有限责任公司郭家湾电厂.检修人员外委用工合同》附件4《修正条款及用工人员数量及资历要求》全部条款。 ,六, 外委员工必须遵守执行神华神东电力有限责任公司郭家湾电厂所有生产、安全、环保、培训管理制度、细则。 ,七, 外委员工必须遵守执行《设备维护部考核细则》。 ,八, 外委员工必须遵守执行《设备维护部员工手册》。 ,九, 外委员工必须遵守执行设备维护部其它相关管理制度。 第六条劳动纪律管理程序 ,一, 外委员工请假必须严格遵守厂部和设备维护部请假管理制度～请假必须由所在班组班组长签字同意后～由外委项目部负责人签字同意～最后由设备维护部经理签字同意方可离开,假期超过一周的必须经分管领导批准。请假条一式两联～一联保存在班组～另一联保存在外委项目部。班组所保存的请假条月底报至设备维护部。 ,二, 外委员工请假～扣除300元/工日～由外委项目部于月底上缴至设备维护部。,或设备维护部将考勤表上报人力部在月度工资总额中扣除,。 ,三, 外委员工的考勤由所在班组负责～于月底汇总报至外委项目部。 ,四, 外委员工如未按时到岗～班组负责人在上班后半个小时内报至外委项目部和设备维护部。 ,五, 请假手续不完善而擅自离岗者～视为旷工。 2
电厂检修维护工作管理规定 设备管理部设备检修维护工作管理规定 1、目的 为了做好电业公司各专业设备维护、设备定期检查、定期维护的管理工作～提高设备的健康水平和可用率～严格控制机组的非计划停运次数～保证机组能够长期安全稳定运行～特制定本规定。 2、适用范围 适用于电业公司下属200MW机组和660MW机组所有生产设备的维护管理。 3、定义 3.1 设备日常维护:检修维护人员每天必须对设备进行巡回检查～设备卫生保洁和设备缺陷消除和设备维护的各项工作。 3.2 设备定期检查、维护:根据设备厂家维护的要求或生产现场工作经验～每隔一定时间对设备进行的检查、试验、更换润滑剂、清扫、保养等工作。 3.3 设备一般缺陷检修:依据电厂设备维护与检修的界限划分规定～在检修维护分工表中属于电厂设备管理部日常检修范围内的检修工作。 3.4 设备综合性计划性检修:依据电厂检修计划～完成设备检修工作。 4、职责 4.1 设备管理部主任: a)负责设备管理部全面管理工作～主持部门日常工作, b负责设备管理部各类文件的审批, c)主管绩效考核, d)负责部门年度、季度、月度、周工作计划及总结的审核, e)协调、配合公司其他部门完成公司交办工作, f,负责部门内安全、制度建设、技术监督、技术改造、培训、费用管理、经济分析、防寒、防冻、防汛、消防、全厂特种设备、土
建、修缮、给排水、暖通、大型技改、新建工程管理工作。 g)负责设备部生产准备工作。 4.2 汽机专业主管 a)主管汽机、化学专业的全面管理工作, b)审核主管专业的各类文件, c)负责本专业技术监督管理。 4.3 锅炉专业主管 a)主管锅炉、灰硫、脱硝专业的全面管理工作, b)审核主管专业的各类文件, c)负责本专业技术监督管理。 4.4 电气专业主管 a)主管电气、通讯、远动、继电保护专业的全面管理工作, b)审核主管专业的各类文件, c)负责本专业技术监督管理。 4.5 热控专业主管 a)主管热工、信息专业全面管理工作, b)审核主管专业各项文件, c)负责本专业技术监督管理。 4.6 外围检修主管 a)主管输煤、除灰渣专业全面管理工作, b)主管炉后公共区域水、汽、油、灰、气管道、地下管网全面管理工作, c)主管土建、总平面、修缮、给排水、厂区暖通专业的全面管理工作, d)负责煤场车辆修理, e)审核主管专业各项文件。 4.7 综合组
继电保护定值整定计算公式大全 1、负荷计算（移变选择）： cos de N ca wm k P S ?∑= （4-1） 式中 S ca --一组用电设备的计算负荷，kVA ； ∑P N --具有相同需用系数K de 的一组用电设备额定功率之和，kW 。 综采工作面用电设备的需用系数K de 可按下式计算 N de P P k ∑+=max 6 .04.0 （4-2） 式中 P max --最大一台电动机额定功率，kW ； wm ?cos --一组用电设备的加权平均功率因数 2、高压电缆选择： （1）向一台移动变电站供电时，取变电站一次侧额定电流，即 N N N ca U S I I 13 1310?= = （4-13） 式中 N S —移动变电站额定容量，kV ?A ； N U 1—移动变电站一次侧额定电压，V ； N I 1—移动变电站一次侧额定电流，A 。 （2）向两台移动变电站供电时，最大长时负荷电流ca I 为两台移动变电站一次侧额定电流之和，即 3 1112ca N N I I I =+= （4-14） （3）向3台及以上移动变电站供电时，最大长时负荷电流ca I 为 3 ca I = （4-15） 式中 ca I —最大长时负荷电流，A ； N P ∑—由移动变电站供电的各用电设备额定容量总和，kW ；
N U —移动变电站一次侧额定电压，V ； sc K —变压器的变比； wm ?cos 、η wm —加权平均功率因数和加权平均效率。 （4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。 3、 低压电缆主芯线截面的选择 1）按长时最大工作电流选择电缆主截面 （1）流过电缆的实际工作电流计算 ① 支线。所谓支线是指1条电缆控制1台电动机。流过电缆的长时最大工作电流即为电动机的额定电流。 N N N N N ca U P I I η?cos 3103?= = （4-19） 式中 ca I —长时最大工作电流，A ； N I —电动机的额定电流，A ； N U —电动机的额定电压，V ； N P —电动机的额定功率，kW ； N ?cos —电动机功率因数； N η—电动机的额定效率。 ② 干线。干线是指控制2台及以上电动机的总电缆。 向2台电动机供电时，长时最大工作电流ca I ，取2台电动机额定电流之和，即 21N N ca I I I += （4-20） 向三台及以上电动机供电的电缆，长时最大工作电流ca I ，用下式计算 wm N N de ca U P K I ?cos 3103?∑= （4-21） 式中 ca I —干线电缆长时最大工作电流，A ； N P ∑—由干线所带电动机额定功率之和，kW ； N U —额定电压，V ；
火电厂检修工岗位工作标准 一、范围 本标准规定了检修工的岗位职责、工作内容与要求，检查与考核。 本标准规定了机务检修部检修工的工作。 二、岗位职责 检修工接受本班班长的领导，在业务上受专业专业工程师和班组技术员的指导，负责分工范围内的工作，确保检修质量。 对自己所管辖的设备负安全运行及保证健康水平的责任。 对班长安排的各项生产及非生产作业任务，负有全面贯彻执行的责任。 对设备的安全运行、预防和消灭各种事故、障碍、异常、缺陷和减少设备临修，负有直接责任。 对人身安全、预防和消灭各种人员伤亡事故，搞
好安全生产负有直接责任。 对设备的检修工艺、进度和质量、原始记录的准确、齐全、文明生产负有直接责任。 工作组长对工作组人员的安全生产和工作作风，负有领导责任。 三、工作内容和要求 1、设备管理、日常维护工作 （1）、坚持每天设备卫生清扫制度，检修工对自己分管的设备进行卫生清扫及检查，对发现的设备缺陷，需要进行的检修改进更换的零件心中有数，并及时汇报班长或技术员，按消除设备缺陷的程序及时进行登记，待班长安排消缺。 （2）、分管设备，设备完好率100%，设备一类率达80%以上。 2、消除设备缺陷 （1）、积极消除设备缺陷，做到小缺陷不过天，大缺陷不过班，对不能及时消除的缺陷，制定出可靠
的安全措施，缺陷消除率达到95%以上。 （2）、检修工接到班长分配的消缺任务后，应由工作负责人写出合格的检修工作抢修单及工作票，按正常程序进行审批，同时做好工器具的准备工作。 （3）、检修工应在申请批准时间内，保证检修质量，完成工作票所规定的工作内容，千方百计地消除缺陷，对因某些客观原因造成的不能按时完成工作任务，应及时汇报，办理延期手续。 （4）、检修工应在消除缺陷后，将现场清理干净，做到现场无杂物，设备完整，地面清洁，最后工作负责人方可办理工作票结束工作，运行人员验收合格终结此项工作。 （5）、对于消除缺陷设备投用后，应及时了解设备运行情况及缺陷消除情况。 3、大、小修工作 （1）、大、小修工作应按局“发电设备检修标准项目”及生技科批准，专业下达的“非标准项目”进
发电厂设备维护保养制度 为加强设备的维护与保养、贯彻“预防为主”和“维护与计划检修相结合”的原则，做到正确使用、精心维护，使设备经常处于良好状态，以保证设备的长周期、安全稳定运转，特制定本制度。1．公司应大力开展“完好设备”及“无泄漏”等活动，实行专机专责制或包机制，做到台台设备、条条管线、个个阀门、块块仪表有人负责。 2．操作人员必须用严肃的态度和科学的方法正确使用和维护好设备。 3．操作人员通过岗位练兵和培训，对所使用的设备，做到“四懂”、“三会”，经过考试合格，发给证书才能持证单独操作设备。 4．操作人员，必须做好下列主要工作： （1）严格按操作规程进行设备的启动运行与停车。 （2）必须坚守岗位，严格执行巡回检查制度，认真填写运行记录。 （3）认真做好设备润滑工作。 （4）严格执行交接班制度。 （5）保持设备整洁，及时消除跑冒滴漏。 5．操作人员发现设备有不正常情况，应立即检查原因，及时反映。在紧急情况下，应采取果断措施或立即停车，并上报和通知值班长及有关岗位，不弄清原因、不排除故障不得盲目开车。未处理的缺陷须记于运行记录上，并向下一班交待清楚。 6．维修工人（机、电、仪）要明确分工，对分工负责包干的设备，负有维修好的责任，并做到：（1）定时定点检查，并主动向操作工了解设备运行情况。 （2）发现缺陷及时消除，不能立即消除的缺陷，要详细记录，及时上报，并结合设备检修予以消除。 （3）按质按量完成维修任务。 7．所有备用设备应有专人负责定期检查维护，注意防尘、防潮、防冻、防腐蚀，对于传动设备还应定期进行盘车和切换，使所有备用设备处于良好状态。 8．车间设备管理人员应对设备维护保养制度贯彻执行情况进行监督检查，认真总结操作和维修工人的维护保养经验，改进设备管理工作。 9．未经设备动力处批准，不得将配套设备拆件使用。 三、设备计划检修管理制度 为使设备经常保持良好工作状态，及时消除设备缺陷，保证检修质量，延长设备使用寿命，节约检修时间，降低检修成本，特制订本制度。 1．设备检修分大修、中修、小修、系统（装置）停车大检修和事后维修。大修理费用由大修理基金支付；中修、小修费用由生产费用支付；系统（装置）停车大检修的费用按项目及检修分类分别支付。 2．实行科学文明检修，认真执行检修技术规程，设备动力处必须严格控制大修理基金的使用。制定合理的检修定额，提高检修技术水平，逐步延长设备使用周期。 3．根据检修间隔期及设备检查中发现和存在的问题编制出设备大、中、小修计划，设备检修计划与生产计划同时制定，同时下达，同时检查考核。任何检修项目都要办理检修任务书。 4．设备检修计划由车间编制。厂设备动力组织平衡，报生产总监批准后下达。检修计划提出时，应同时提出备品配件、材料、工器具计划。年度计划在年前4个月提出；季度计划在季前1个月提出；月计划在月前15天提出。 5．系统（装置）停车大检修要做到： （1）由生产总监指挥并委托相关的主管负责大检修工作。 （2）在大检修前要成立大检修筹备领导小组，负责搞好检修项目的落实，物资准备、施工准备，
设备管理部设备检修维护工作管理规定 1、目的 为了做好电业公司各专业设备维护、设备定期检查、定期维护的管理工作，提高设备的健康水平和可用率，严格控制机组的非计划停运次数，保证机组能够长期安全稳定运行，特制定本规定。 2、适用范围 适用于电业公司下属200MV机组和660MW机组所有生产设备的维护管理。 3、定义 3.1设备日常维护：检修维护人员每天必须对设备进行巡回检查，设备卫生保洁和设备缺陷消除和设备维护的各项工作。 3.2设备定期检查、维护：根据设备厂家维护的要求或生产现场工作经验，每隔一定时间对设备进行的检查、试验、更换润滑剂、清扫、保养等工作。 3.3设备一般缺陷检修：依据电厂设备维护与检修的界限划分规定，在检修维护分工表中属于电厂设备管理部日常检修范围内的检修工作。 3.4设备综合性计划性检修：依据电厂检修计划，完成设备检修工作。 4、职责 4.1设备管理部主任： a)负责设备管理部全面管理工作，主持部门日常工作； b 负责设备管理部各类文件的审批； c)主管绩效考核； d)负责部门年度、季度、月度、周工作计划及总结的审核； e)协调、配合公司其他部门完成公司交办工作；
f )负责部门内安全、制度建设、技术监督、技术改造、培训、费用管理、经济分析、防寒、防冻、防汛、消防、全厂特种设备、土建、修缮、给排水、暖通、大型技改、新建工程管理工作。 g) 负责设备部生产准备工作。 4.2 汽机专业主管 a)主管汽机、化学专业的全面管理工作； b)审核主管专业的各类文件； c)负责本专业技术监督管理。 4.3锅炉专业主管 a)主管锅炉、灰硫、脱硝专业的全面管理工作； b)审核主管专业的各类文件； c)负责本专业技术监督管理。 4.4电气专业主管 a)主管电气、通讯、远动、继电保护专业的全面管理工作； b)审核主管专业的各类文件； c)负责本专业技术监督管理。 4.5热控专业主管 a)主管热工、信息专业全面管理工作； b)审核主管专业各项文件； c)负责本专业技术监督管理。 4.6外围检修主管 a)主管输煤、除灰渣专业全面管理工作； b)主管炉后公共区域水、汽、油、灰、气管道、地下管网全面管理工作；
风电场整定计算说明 风电场一般由进线、升压变、35kV母线、集电线路、接地变、SVG无功补偿装置、站用变、箱变、风机发电机。所涉及到的电压风机一般有主变高压侧（220kV、110kV），主变低压侧（35kV），SVG连接变低压侧（10kV），箱变低压侧（690V），站用变低压侧（0.4kV）。 一般风电场一次接线图如下所示： 整定计算依据： DL/T 684-2012《大型发电机变压器继电保护整定计算导则》 DL/T 584-2007《3kV~110kV电网继电保护装置运行整定规范》 GB 14285-2006《继电保护和安全自动装置技术规程》 保护装置厂家说明书、设备参数和电气设计图纸 整定计算参考资料： 《大型发电机组继电保护整定计算与运行技术》高春如 《发电厂继电保护整定计算及其运行技术》许正亚 《宁夏电网2015年继电保护整定方案及运行说明》 关于风电场继电保护整定计算与核算，由于目前风电机组短路电流计算模型尚不成熟，现阶段在保护定值计算中都将将风电场当做负荷对待。随着风电、光伏对系统的影响越来越大，因此在电网设备选择、校验和继电保护配置整定时，应该考虑风电对故障时短路电流的影响，为此特制定以下原则： 1风电场输电线保护整定原则：
风电场输电线：指系统与风电场升压变压器高压侧母线连接的输电线路 1.1配置：风电场输电线应为光差保护配置。 整定原则：与其它同电压等级的常规输电线路保护整定原则相同。 1.2 主保护： 两侧主保护正常投入； 1.3 后备保护： 1.3.1 系统侧： 后备保护均投入并带方向；方向由母线指向线路，整定原则按照相应规程执行。 1.3.2 风电场侧110kV 及以上线路： 单回线零序电流保护、距离后备保护考虑与系统侧其它110kV 馈线适当配合后可投入运行，零序I段退出运行，距离I 段可投入，整定原则按照相应规程执行。双馈式异步发电机的暂态波形含有非工频的衰减交流分量，导致距离元件、相突变量方向元件及选相元件等工作不正常，使距离I 段保护会超范围动作，建议以双馈式异步发电机为主的风电场送出线路距离I 段退出运行。 双回线整定原则同系统双回并列短线路负荷侧后备保护整定原则，零序I 段退出。 1.3.3 风电场侧35kV 线路： 速断保护退出；投入限时速断及过电流保护，不带方向，按与风电场升压变高压侧过流保护配合。 1.4 重合闸： 两侧均投入。一侧无电压检定，另一侧同期检定。对未配置线路抽取PT 的，尽快完善设备，以实现有条件重合闸方式。没完善前可暂时退出重合闸。 2 风电场升压变保护整定原则： 风电场升压变：指接入各台风机组的汇集线与系统之间配置的两卷或三卷变压器 2.1 配置： 变压器差动保护；两段式过电流保护，可带方向。 2.1.1 主保护整定原则： 差动保护整定原则按照整定规程整定； 2.1.2 高压侧后备保护： 一段带方向，方向由高压母线指向变压器，考虑与变压器低压侧带方向段过流配合；一段不带方向，作为变压器的总后备，考虑与高压侧出线、低压侧不带方向过流配合，保证升压变低压母线故障时灵敏度≥1.2； 零序保护应作为系统的后备保护，由调度下发。根据《3kV~110kV电网继电保护装置运行规程》DLT584-2007；对于风电等新能源中的主变等与电网配合有关的电力变压器，中性点直接接地的变压器零序电流保护主要作为变压器内部、接地系统母线和线路接地故障的后备保护，一般由两段零序电流保护组成。 变压器零序电流保护中，应有对本侧母线接地故障灵敏度系数不小于1.5的保护段。 对于单侧中性点直接接地变压器的零序电流I段电流定值，按保母线有1.5灵敏度系数整定，动作时间与线路零序电流I段或II段配合，动作后跳母联断路器，如有第二时间，则可跳本侧断路器。 零序电流II段电流和时间定值应与线路零序电流保护最末一段配合，动作后跳变压器各侧断路器，如有两段时间，动作后以较短时间跳本侧（或母联断路器），以较长时间跳变压器各侧断路器。 2.1.3 低压侧后备保护： 一段带方向，方向由变压器指向低压母线，考虑与低压侧出线的速断或限时速断配合，
发电机保护整定计算技术规范
定子绕组内部故障主保护 一、纵差保护 1 固定斜率的比率制动式纵差保护 1）、比率差动起动电流I op.0：I op.0= K rel K er I gn ／n a 或 I op.0= K rel I unb.0 一般取I op.0＝(0.1～0.3) I gn ／n a ，推荐取I op.0＝0.2 I gn ／n a 。 2）、制动特性的拐点电流I res.0 拐点电流宜取I res.0＝(0.8～1.0)I gn ／n a ，一般取I res.0＝0.8I gn ／n a 。 3）、比率制动特性的斜率S ： 0 .r max .r 0.op max .op I I I I S es es --= ① 计算最大不平衡电流I unb.max ： I unb.max ＝K ap K cc K er I k.max ／ n a 式中：K a p ——非周期分量系数，取 1.5～2.0； K cc — —互感器同型系数，取0.5； K er ——互感器比误差系数，取0.1； I k.max ——最大外 部三相短路电流周期分量。 ② 差动保护的最大动作电流I op.max 按躲最大外部短路时产生的最大暂态不平衡电流计 算： I op.max ＝K rel I unb.max 式中：K rel ——可靠系数，取1.3～1.5。 ③ 比率制动特性的斜率S
一般I res.max ＝I k.max ／n a ，则 0 .r a max .k 0.op unb.max rel 0 .r max .r 0.op max .op I n /I I I K I I I I S es es es --= --≥ 2、变斜率的比率制动式纵差保护 1）、比率差动起动电流I op.0：同4.1.1.1“比率差动起动电流”的 整定。 2）、制动特性的拐点电流I res.1： 对于发电机保护，装置固定取 I res.1＝4I gn ／n a 。 对于发电机变压器组保护，装置固定取 I res.1＝6I gn ／n a 。 3） 、比率制动特性的起始斜率S 1 S 1＝K rel K cc K er 式中：K rel ——可靠系数，取1.5；K cc ——互感器的同型系数，取0.5； K er ——互感器比误差系数，取0.1； 一般取S 1＝0.1 4） 、比率制动特性的最大斜率S 2： ① 计算最大不平衡电流I unb.max ： I unb.max ＝K ap K cc K er I k.max ／n a 式中：K a p ——非周期分量系数，取 1.5～2.0； K cc ——互 感器同型系数，取0.5； K er ——互感器比误差系数，取0.1； I k.max ——最大外部三 相短路电流周期分量， 若I k.max 小于I res.1（最大斜率时的拐点电流）时，取 I k.max =I res.1 。 ② 比率制动特性的斜率S ： a gn a max .k a gn 10.op max .u 2n /I 2n /I n /I 2I I S ---≥ S nb
目次 前言 1范围 2规范性引用文件 3术语和定义 4计算机控制系统 4.1基本检修项目及质量要求 4.2试验项目与技术标准 4.3计算机控制系统运行维护 5检测仪表及装置 5.1基本检修与校准 5.2通用检测仪表检修与校准 5.3温度检测仪表检修与校准 5.4压力测量仪表检修与校准 5.5液位测量仪表检修与校准 5.6流量测量仪表检修与校准 5.7分析仪表检修与校准 5.8机械量仪表检修与校准 5.9特殊仪表及装置检修与校准 5.10称重仪表检修与校准 6过程控制仪表及设备 6.1控制器单元检修与校准 6.2计算单元检修与校准 6.3操作和执行单元检修与校准 7共用系统、电气线路与测量管路 7.1共用系统检修与试验 7.2取源部件检修 7.3机柜、电气线路、测量管路检修与试验 8数据采集系统 8.1基本检修项目与质量要求 8.2校准项目与技术标准 8.3运行维护 9模拟量控制系统 9.1基本检修项目及要求 9.2给水控制系统 9.3汽温控制系统 9.4燃烧控制系统 9.5辅助设备控制系统 9.6机炉协调控制系统 10炉膛安全监控系统 10.1基本检修项目与质量要求 10.2系统试验项目与要求 10.3检修验收与运行维护 11热工信号与热工保护系统 11.1系统检查、测试及一般要求 11.2系统试验项目与要求 11.3运行维护 12顺序控制系统 12.1基本检修项目及要求 12.2热力系统试验项目与要求 12.3发电机变压器组和厂用电系统试验项目与要求
12.4运行维护 13汽机数字电液控制系统 13.1基本检修项目与质量要求 13.2系统投运前的试验项目及质量要求 13.3系统各功能投运过程及质量要求 13.4系统的动态特性试验与质量指标 13.5DEH系统运行维护 14汽动给水泵控制系统 14.1基本检修项目与质量要求 14.2系统投运前的试验项目及质量要求 14.3系统功能投运过程试验与质量要求 14.4系统动态特性试验与质量指标 14.5汽动给水泵控制系统运行维护 15高低压旁路控制系统 15.1基本检修项目和质量要求 15.2试验项目与技术要求 15.3系统运行维护 16热工技术管理 16.1热工自动化系统检修运行管理 16.2计算机控制系统软件、硬件管理 16.3技术规程、制度与技术档案管理 16.4热工指标考核、统计指标 16.5备品备件的保存与管理 附录A（规范性附录）热工设备检修项目管理 附录B（规范性附录）考核项目、误差定义与计算、名词解释附录C（资料性附录）抗共模差模干扰能力测试 附录D（资料性附录）热工技术管理表格
xx发电厂检修电源箱管理规定 一、说明 近期我厂主厂房内检修电源箱使用不规范，造成班组工作较为被动，存在较大安全隐患。为了规范检修电源箱的检查、维护、使用方便、考核，特制定本规定。 二、设备管理 1.设备管理按厂设备分工管理制度的相关条款进行管理。 2.检修电源箱总电源的停送电按按厂设备分工管理制度的相关条款由相关运行部门进行操作。 三、钥匙管理 1.检修电源箱的钥匙统一由相关运行部门进行管理，并按规定进行登记管理。检修班组不得存有或私自配用检修电源箱钥匙。 2.需要在检修电源箱拆、接线时，有具备接线资格的班组到运行部门借用钥匙。有资格班组为：热工队全体班组、电气队全体班组、综合队电气班、燃检电工班、灰检电工班、化检电工班、供水分场（以下同）。 3.检修箱接完线后应将门关闭，但在使用期间禁止锁门，以方便异常情况下及时切断电源。 四、接线要求
1.检修、施工用临时电缆一律使用胶皮电缆线，禁止使用花线和塑料线。临时电缆应架空布置。 2.在金属容器如汽包、凝汽器、槽箱、加热器、蒸发器、除氧器工作时必须使用24V以下的电气工具 3.在金属容器、炉膛、煤仓、电除尘、沟道、锅炉烟风道、空予器、磨煤机罐体内部及发电机小间、发电机内部等区域工作必须使用行灯照明，行灯电压不准超过36V，并加装合格的漏电保安器，否则应制定相关安全措施，经安监部审核、分管副总或厂长助理批准后，方可使用。 4.特别潮湿或周围均为金属导体的地方工作时，如汽包、凝汽器、加热器、蒸发器、除氧器、水箱、油槽、油箱以及其他金属容器等内部，行灯的电压不准超过12V，并加装合格的漏电保安器。 5.行灯变压器外壳应有接地线，并放在容器外面。 6.电气工具用变压器、电焊变压器漏电保安器必须放在容器、锅炉、电除尘、沟道外面。 7.使用220V照明灯时，应用木杆做支架、固定牢固，并没有触及的危险。在脚手架上安装临时照明时，竹木脚手架上应加绝缘子，金属管脚手架应装木横担加绝缘子。 8.临时电缆必须远离电焊、气焊作业点的热体，禁止放在湿地上。 1
电厂检修个人工作总结 篇一：电厂检修个人工作总结 xxxx年毕业于xxx技校，同年9月底分配至xxx热电厂除尘脱硫车间工作。在此期间，在各位领导和班长的指导及全车间人员的帮助下，我认真学习除尘脱硫运行和设备维修技术的理论知识，并很快熟悉和掌握对一次、二次设备的现场实际操作，运行设备的异常、事故的判断和处理，以及作为一名检修值班人员应知应会的一些基本常识、常规和各种规章规程，为干好检修工作打下了扎实的基础。在几年的工作生涯中，上级领导的亲切关怀和工作同事的热情帮助，让我的工作能力迅速成长、成熟起来，成为一名合格的检修人员。以工作为圆心，以勤奋刻苦、不断学习、尽职尽责的工作态度为半径是我对个人事业的认识，在事业上，我用心追求着自己的梦想，挥洒青春的汗水。作为新时代的一名共青团员，我时刻严格要求自己，自觉遵守国家法律和团的纪律，自觉交纳团费，认真完成团组织交给的任务，积极配合团支部工作，参加团委组织的各项活动;在日常生活和工作中处处体现共青团员先进性，能够把批评和自我批评相联系，关心同事，经常交流、沟通，肯吃苦，敢创新，勇于应对挑战，始终站在时代发展的前列。而且个人素质也得到进一步提高。总结起来主要有以下几点: 一、正确的工作态度近年来，
随着电力科技的飞速发展，要求员工全面发展，各方面都具备较高的素质。为适应在全新形势下做好本职工作的需要，加强自身的理论学习，不断增强爱岗敬业的意识是我长期以来对自己的要求。始终把不断学习、全面学习作为人生的一大乐趣，利用业余时间学习相关专业知识，并通过在企业网的网上的学习来完善自己的知识储备，力把自己培养成适应企业需要的一专多能的复合型人才。LOcAlHoST积极参加厂里组织的各种专业技能及业务培训，在此过程中不断提升个人技能，自我完善、发展。参加工作以来，不论是在运行上还是在检修上，我首先找对自己的正确位置，为自己制定工作目标、工作计划。要求自己怎样做能掌握全面的业务知识，怎样做能发挥好自己掌握的技能知识，一系列的怎样做时常会督促我去树立正确的工作态度，做好自己的每一项工作。在自己不断努力下终于换来了领导的一致好评，曾被车间评‘‘亚席员工奖’’、‘‘先进个人奖’’、‘‘精神文明奖’’荣誉称号。二、良好地工作作风及娴熟的维修技能20xx年，我被指派到检修班工作，负责除尘脱硫检修管理工作。面对繁重而琐碎的日常工作、艰苦的工作环境我迎难而上，利用一切可以利用的时间，全面细致地学习车间各项规程和检修知识，谨慎、合理地安排好每一项工作、每一个细节。那时候，我主要负责维修任务，为了能使设备正常运行，工作中，我尽职尽责，努力钻研业务知识，认真填写报修记录和
电厂设备维护部安全考核办法 电厂设备维护部安全考核办法 为了保证我部部人员牢固树立“安全第一”思想,严格执行第规规章制度,同时在发生不安全情况下保证有章不可可循,特制定本办法, 一、当发生一类障碍及事故时,本月全部人及员不享受安员全奖,厂里已已扣,外,并将绩效工资资中因不安全情况厂里扣扣分多少折算成应领金额,暂称,厂扣绩效工额资,按责任情况资 ,以安环部通报为准,分别下环列列处理, 1、属于违章章作业责任造成, ,11,责任班除本月不享受受安全奖外下月还不得享受安享全奖,本月全班每每人还应按厂扣绩效工资部门人均的资3倍考核,, ,2,主任、相关副副主任,或主任助理,、专业专工、安、 全专工应按厂扣绩效工资部门应人人均的2倍考核, ,33,其余人员按平均数考考核。 2、属于维护不挡、检修工艺不良造不成,成 ,1,责任班除本月不享受安全奖外下本月月还不得享受安全奖,本月全班每人还应按扣本除除厂扣绩效工资部门人均的均3倍考核, ,2,主任、相关副主任,,或或主任助理,、专业专工、应工按厂扣绩效工资部部门人均的2倍考核, 1 / 3 ,3,其余人员按平均数考核。数 3、属于产品品质量或原设计原因造成,成 ,1,责任班本月不享受安全奖,本月月全全班每人应按厂扣绩效工资部门人均的工2倍考核,核
,2,主任、相关副主任,或主任助理关,,、专业专工、应按部门人均的倍考核,门 ,33,其余人员按平均数考考核。 4、原因不明造成障碍及事故,厂里造记在我部的考核,记 全部门人平均考核。部 二、当发生二类障碍及以、下下时,本月全部门人员应应享受安全奖,其余考核核同上。 三、对于构成成异常、障碍及事故的厂厂安全通报中所列单项考核规定,考 1、通报中考核中300元及以下由本人全额承担,由 2、通报中考核、300元以上由本人承担以300元,其余部元分加入厂扣绩效工资,并按上述办绩法法考核发放。 四、对于未构成二类障碍及以于下的厂安全通报中所列下单单项考核规定, 1、通报中考核通300元及以下由本人全额承担,以 2、通报中考核3000元以上由本人承担3000元,其余部分部门人均考核。人 2 / 3 五、对于班组发生障碍、事故年班终终考核细则,在班长安全全目标责任书中体现。 六、本办法从XX年1月月1日班长以上联席会议议上通过,并开始执行 本办法暂时执行至XXX年职代会结束,即时再根据职代再会精神进行修改。修 3 / 3
前言 为了提高安全、经济运行水平，实现公司供电系统规范化、标准化、 科学化管理，使员工立足本质作好各项工作，特制定本规定。 第一章电力设备运行、维护、检修及预防性试验责任制 第一节公司电力设备范围 1.110kV总降压变电站全部一、二次设备及通讯装置。 2.110kV总降压变电站至原高压配电室（1#高压配电室）及至各车间电力、 整流变压器，10kV电力电缆及沟道。 3.1#高压配电室至2#高压配电室（1067高压配电室），3#高压配电室（罩 式炉高压配电室）及至镀锌车间的10kV电力电缆及沟道。 4.1#、2#、3#高压配电室全部设备。 5.600轧机及650轧机低压配电室全部设备。 6.办公楼低压配电室全部设备。 7.2#低压配电室及3#低压配电室全部设备。 8.气体站低压配电室全部设备。 9.2#高压配电室的三台电力变压器，3#高压配电室的三台电力变压器，镀 锌车间用的两台电力变压器，600轧机、650轧机、平整机用的四台电力变压器，1270轧机、大酸洗车间用的六台电力变压器。 10.1250连续退火及气体站用的六台电力变压器。 第二节公司电力设备运行、维护、检修及预防性试验责任电力设备的运行、维护、检修、考虑电工就近和比较熟悉设备因素，可分为两个组来承担。其中第一组为110kV变电站，第二组为高压配电室。第一组承担以上第1、2、8、10项所列设备；第二组承担以上第3、4、5、6、7、9项所列设备。
第三节公司电力设备运行和维护的一般规定 1.运行人员必须经过有关单位考试合格方能上岗。 2.操作应遵守安全规程、劳动纪律及公司有关停、送电程序的规定，错误的 操作，尤其是带来人身和设备损伤时，要追究操作者及有关人员责任。 3.各值班人员必须熟悉所管辖设备的位置、所带负荷名称、容量、当前是否 过载等有关技术数据。 4.按规定及时认真做好各种数据记录。 第四节公司电力设备巡视规定 1.电力设备巡视的一般规定：必须进行交接班时巡视，交接班时由交、接班 中各一人共同按一定的巡视路线和巡视内容进行巡视，不能漏巡设备，交接班时作记录，说明设备是否正常或者设备有什么异常，最后双方签字； 必须进行班中巡视一次；由值班人员重点不定期巡视，新投入的设备、大修后投入的设备应增加巡视的次数，待稳定1—2日后，可进行交接班和班中巡视；设备带小毛病在未停电检修前运行，应不定期增加巡视次数并仔细观察。巡视时必须遵守安全规程，戴安全帽。值班电工巡视设备未按规定进行，有问题未及时发现，从而引起故障的扩大时要追究其责任。 2.巡视内容：每个被巡视设备要通过看、听、嗅、摸来判断运行情况。看： 看仪表指示是否正常，设备是否变形，变色，有无渗、漏油的现象，蜡片是否融化，是否有杂物侵入间隔等不正常情况发生；听：听设备运行声音是否正常，有无放电声等；嗅：嗅带电间隔内是否有异味；摸：在安全距离可以摸的开关柜、变压器等设备外壳是否发热。 3.巡视时发现设备缺陷、异常等问题按异常及事故处理规定进行处理：如果 属于不停电可以处理的问题或处理时不至误碰设备造成跳闸停电，同时满足安全技术要求时，值班电工可向站长反映后，由站长安排处理；如果巡
电厂电气设备检修及维护策略探究宋怀嗣 摘要：电厂的正常运行对于城市居民的生产生活具有重要的影响，针对电厂电 气设备来说，必须要保证正常高效的运作才能够不断提高电厂的服务和电力供应，给居民生活和生产用电提高重要的物质保障，为了更好的进行电气设备维护与检修，首先要明确电厂电气设备的分类，科学研究电厂电气设备维护与检修的技术 要点，针对互感器和对直流系统采取专业的维护措施与策略，不断提高电气设备 的运行效率和电厂的服务水平。 关键词：电厂电气设备；检修维护；技术要点 引言 随着我国经济发展水平的提高，科学技术的进步，电力行业将会得到长足、 稳定的发展，为我国经济事业的发展做出更大的贡献。虽然我国电力设备的检修 现在还存在一些问题，但是只要企业进行相关的改进，积极学习先进的管理技术 与维修技术，我国的电力设备维护与检修工作将会取得更大的进步，使我国的电 力设备维修水平走向世界发展的前沿，为电厂带来更大的效益，促进我国综合国 力的提高。电力资源是我国经济发展的重要动力，做好它的相关维修工作应该得 到各方面的重视，只有如此，电力行业才能更好的发展。 1对电厂电气设备的分类分析 电力配电设备中主要包括有整个配电系统中的发电机、断路器、高压配电柜、配电盘以及低压开关柜等一系列电力设备。其实针对电气配电设备系统中，设备 与各个电源之间的的交流配电都可以称之为配电设备。一般来说，电气配电设备 具有的功能十分多样，不仅仅包括对电气系统的配电保护以及相应的电流支持和 变换等工作，其中还包括有电源之间的断流保护以及相应的监管和控制等作用功能。在电力设备中，不同的交流设备因为其功能不同，往往具有不同的功用分类，其中可以分为三种类别，第一种是一次设备，第二种是二次设备，第三种是配电 变压器。在整个电气设备的功能发挥中，对于配电设备的不同选择，要对整个电 气配电网的运行进行科学分析，从而根据实际的电网运行情况来选择更加适宜的 电力设备。 2电厂电力设备的维护与检修的现状分析 电力设备的检修与维护属于企业的后勤保障工作，只有确保设备的安全有效 运行，才能为企业带来效益，加快生产。虽然检修工作不像是摆在台面上的生产 规模与效益那样引人注目，但也存在着很大的压力。只有良好的服务态度，精湛 的技术，才能在行业中崭露头角，而技术，是其中最为关键的因素。良好的技术 需要专业人员的保障，也需要体制和时间的允许。从目前的检修现状来看，电力 设备的检修工作一般都是定期的有固定周期的检修，没有问题发生时也要消耗一 定的人力和技术去进行设备的维护工作，这就造成了资金的损耗，影响企业效益。另一方面，电力设备的维护与检修的工作时间一般都是有由电力公司统一调度， 如果定期检修的时间正好赶上用电的高峰期，需要加大电力设备的使用力度的时候，电力设备因惯例维修无法进行作业，就会导致企业生产进度下降，企业效益 减少。在高峰期进行设备检修，很有可能因时间关系而降低检修的质量，导致安 全事故的发生。 3电厂电气设备维护与检修的技术要点 3.1收集基础数据，完善原始资料 以现代化信息管理手段，详细记录现场数据。采集设备实时状态数据，加强
继电保护定值计算课程设计指导书 一、课程设计的目的、要求和依据 （一）课程设计的目的 1.巩固《电力系统继电保护原理》课程的理论知识，掌握运用所学知识分析和解决生产实际问题的能力。 2.通过对国家行业颁布的有关技术规程、规范和标准学习，建立正确的设计思想，理解我国现行的技术政策。 3.初步掌握继电保护设计的内容、步骤和方法。 4.提高计算、制图和编写技术文件的技能。 （二）对课程设计的要求 1.理论联系实际。对书本理论知识的运用和对规程、规范的执行必须考虑到任务书所规定的实际情况，切忌机械地搬套。 2.独立思考。在课程设计过程中，既要尽可能参考有关资料和主动争取教师的指导，也可以在同学之间展开讨论，但必须坚持独立思考，独自完成设计成果。 3.认真细致。在课程设计中应养成认真细致的工作作风，克服马虎潦草不负责的弊病，为今后的工作岗位上担当建设任务打好基础。 4.按照任务书规定的内容和进度完成。 （三）课程设计所依据的文件 《电力装置继电保护和自动装置设计规范》GB50062—92 《3～110kV电网继电保护装置运行整定规程》 《220～750kV电网继电保护装置运行整定规程》 二、课程设计的内容 （一）相间保护整定计算 1. 110kV单电源环形网络相间短路保护整定计算 （1）. 短路计算 考虑到35～110kV单电源环形网络相间短路保护可能采用带方向或不带方向的电流电压保护，因此在决定保护方式前，必须较详细地计算各短路点短路时，流过有关保护的短路电流和保护安装处的残余电压。然后根据计算结果，在满足“继电保护和自动装置技术规程”和题目给定的要求条件下，尽可能采用简单的保护方式。计算短路电流和残余电压的步骤及注意事项如下。 a. 系统运行方式的考虑 除考虑发电厂发电容量的最大和最小运行方式外，还必须考虑在设备检修或
检修车间班组量化考核办法20 华聚能源济二矿电厂；检修车间班组量化考核办法；华聚能源济二矿电厂检修车间；2009-01；华聚能源济二矿电厂；检修车间班组量化考核办法；一、总则；为全面、客观、公正地评价职工,给职工岗位动态管理；二、考核原则及适用范围；坚持公开、公平、公正，客观、全面、慎重，一级考核；三、职责与分工；1、车间考核小组由主任和管理人员组成,负责考核班；副组长：孙自强；成员：齐 华聚能源济二矿电厂 检修车间班组量化考核办法 华聚能源济二矿电厂检修车间 2009-01 华聚能源济二矿电厂 检修车间班组量化考核办法 一、总则 为全面、客观、公正地评价职工,给职工岗位动态管理提供依据,调动职工积极性，培养具有创新精神，综合素质较高的班组群体，为提高班组管理水平和工作效率。根据分公司的要求和车间的指导意见，检修车间结合生产实际，制定班组详细的实施细则。 二、考核原则及适用范围 坚持公开、公平、公正，客观、全面、慎重，一级考核一级、综合量化名次的原则。 三、职责与分工
1、车间考核小组由主任和管理人员组成,负责考核班组以上人员。组长: 孔庆民 副组长：孙自强 成员：齐俊国高红肖靳勇韩飞 2、车间是班组的直接领导，各分管副主任包挂各个班组。如在考核评比中发生争议，车间成立仲裁委员会。 组长：孔庆民 副组长：孙自强 成员：齐俊国高红肖靳勇韩飞曹志强杨柱 3、对车间管理人员的考核由主任负责。 4、车间事务员保存考评资料,以备检查。 四、班组组织及工作任务 班组各设一名班组长和副班长。班组实行班组长（副班组长）负责制和班组民主管理相结合的体制。班组的基本任务是：根据分公司制定的经营目标和计划，安全、文明、优质、高效地全面完成生产检修工作任务。 班组的主要工作有： 1、认真贯彻“安全第一，预防为主”的方针，严格执行安全规程，检修规程，做到安全、文明生产。 2、树立“质量第一”的思想，做好质量管理的基础工作，把好质量关。 3、强化班组管理，严格执行生产检修工作标准，各检修工岗位责任具体明确，认真做好检修工艺、信息反馈工作，实行定置管理、物品摆放有序，班组内经常开展技术培训活动，积极推行现代化管理的方法和手段。 4、组织职工广泛开展技术革新、合理化建议活动，组织劳动竞赛。 5、开展增产节约、增收节支活动，加强物资、材料费用的节约，搞好班组经济核算。
发电厂设备维护部电气检修专工岗位工作规范 1 范围 本规范规定了设备维护部电气检修专工的岗位职责、上岗标准、任职资格。 本规范适用于设备维护部电气检修专工工作岗位。 2 岗位职责 2.1职能范围与工作内容 2.1.1在维护部主任、副主任及主任助理领导下开展各项工作. 2.1.2全面负责电气专业的生产技术及技术管理工作。 2.1.3指导、协调各班长搞好本专业所辖设备的大、小修、临检及日常维护工作。 2.1.4负责组织电气专业设备检修质量的监督、检查和验收工作。 2.1.5协助主任、副主任搞好安全管理工作，落实安全生产责任制，对事故、障碍、异常等不安全现象从技术角度进行研究、分析并制定防范措施。 2.1.6负责对本专业人员检修技术进行指导，并及时组织解决生产中的疑难技术问题。 2.1.7负责本专业技术改造工程方案和技术措施的编制工作。 2.1.8编制本专业大小修计划，做好大小修技术工作总结及生产计划的呈报工作。 2.1.9负责本专业的技术培训工作，对本专业人员的业务技术素质负责。 2.1.10负责电气专业的各种技术资料的收集、图纸的绘制和档案的建立及管理工作。 2.1.11负责编制材料计划、备品计划，做好加工配件的测量和图纸绘制工作。 2.1.12参加本专业检修工艺规程和质量标准的编写、修订工作。 2.1.13负责编制设备检修后启动、调试方案并组织实施。 2.1.14每天不少于2次深入生产现场，深入了解设备运行状况. 2.2技术管理要求 2.2.1电气专业设备台账、图纸、资料、检修记录、调试报告等齐全。 2.2.2积极组织开展技术革新及QC小组活动。 2.2.3积极引进应用本专业的新技术、新工艺、新材料。 2.3工作协作关系 2.3.1行政上受设备维护部主任领导，技术上接受总工程师指导。 2.3.2技术上对本专业各岗位人员进行指导。 2.3.3搞好本专业内各岗位之间及与相关专业之间的技术协作。 2.4文明生产要求 2.4.1积极组织消除泄漏，确保设备物见本色、标志清晰。 2.4.2文明检修，文明施工。检修和施工现场做到工完料净、场地清。 2.4.3进人生产现场必须按规定着装。 3 上岗标准 3.1政治思想和职业道德 3.1.1坚持四项基本原则，拥护党的方针政策，政治上与党中央保持一致，实事求是，密切联系群众，廉洁奉公，遵纪守法。 3.1.2爱岗敬业，事业心和责任感强，忠于职守，开拓进取。 3.2必备知识 3.2.1掌握微型计算机的基本知识。 3.2.2掌握发电机自动励磁调节器的工作原理及调试方法。 3.2.3掌握所辖各种继电保护、安全自动装置的工作原理，了解微型计算机保护，自动装置的性能、维护和运行知识。 3.2.4熟知本厂电气一次系统接线方式。 3.2.5熟知本厂继电保护与自动装置整定原则及配置情况。 3.2.6掌握电力系统短路电流的计算知识。 3.2.7掌握220kV及以下断路器的分、合闸不同期时间的测试方法及其对继电保护装置提出的要求。 3.2.8掌握发电机、电动机运行维护知识以及分析判断故障的方法。 3.2.9掌握大型电机预防性试验和电气特性试验的方法。
