文泰雕刻软件的安装及参数设置仅限济南精锐雕刻机一文泰雕刻软件的安装l:把安装光碟放入光驱等一二分钟会自动跳出选择设置语言对话框请选择简体中文选项再点击确定。2:出现安装文泰雕刻画面时点击下一步会出现软件许可证协议对话框这时点击是。当出现选择目标位置对话框时把目标文件夹改成的D:artcut6或其它路径这时会出现设置类型对话框请选择最大安装再点击下一步安装软件。等待到100安装完毕后再点击完成就行了。二文泰雕刻软件的参数设置l打开文泰雕刻软件点击菜单栏中的保存雕刻路径按钮这时会出现将雕刻结果存成文本文件对话框将配置文件列表选项改成标准G代码再点击此对话框右上角的设置按钮这时会出现输出配置文件设置对话框将此对话框中的配置文件基本信息菜单栏中的文件格选项改成G代码格式其它不改。再将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正其它不改。最后点击确定就行了。2:如将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正后雕刻机进行雕刻时Z轴没有雕刻深度、不停打点或者一直往下栽刀那就把此选项改成负。济南精锐雕刻机控制系统的安装及参数设置一精锐雕刻机控制系统的安装l:把安装光碟放入光驱打开我的电脑再打开光驱文件打开NCSTUDIO控制系统V5.4.49 中文Setup。双击Setup安装就开始了。点击下一步再点浏览将目的文件夹改为D:NCSTUDIO控制系
统V5.4.44或其它路径。一直点击下一步。点击立即重起计算机。2等电脑重起后系统就发现新硬件并要求装驱动。选是仅这一次点击下一步选自动安装等驱动装完了点击完成
就可以了。二济南精锐雕刻机控制系统的设置1打开桌面上的NCSTUDIO运动控制系统进入NCSTUDIO控制系统的界面打开参数设置栏进行设置。设置如下1首先进入加工参数设置在加工参数中把暂停或结束时自动停止主轴项打勾。2然后进入厂商参数设置密码NCSTUDIO进入后输入你所购买机器的工作台面大小。再输入正确的电机参数就可以了。参看随机附带的参数设置表进行设置打开雕刻机控制系统软件Ncstudio V5.4.49点击系统参数就会出现参数设置框按照下面的参数设置表操作一加工参数手动参数手动低速400—----600 毫米/分钟一般为600 手动高速1000-----2400 毫米/分钟一般为2000 自动参数空程速度2000-----3000 毫米/分钟一般为3000 加工速度1500-----2400 毫米/分钟一般为2400 □ 使用缺省速度□ 使用缺省转速√□ 速度自适应优化√□ IJK增量模式□ 使用Z向下刀速度下刀速度为500 毫米/分钟√□ 优化Z向上提刀速度提刀时采用空程速度√□ 空程GOO指令使用固定给倍率100 √□ 暂停或结束时自动停止主轴需要重新启动□ X轴镜像□ Y轴镜像换刀位□ 使用换刀位换刀位机械坐标为单位毫米X 0 Y 0 Z 0 退刀点
执行“回零”动作时刀的上抬高度相对于工件原点将退刀点
设为10—40 毫米一般为40 文件输入二维PLT加工深度2 毫米抬刀高度5 毫米PLT单位每毫米40 √□ Z轴反向二厂商参数密码ncstudio 工作台行程不同机器型号标准的参数表单位毫米机型JR-6090 JR-1212 JR-1218 JR-1224 机型JR-6090 JR-1212 JR-1218 JR-1224 起点机械坐标终点机械坐标X方向0 0 0 0 X方向600 1200 1200 1200 Y方向0 0 0 0 Y方向900 1200 1800 2400 Z方向-70 -70 -70 -70 Z方向0 0 0 0 实际参数起点机械坐标X Y Z 终点机械坐标X Y Z 对刀块对刀块厚度为10 毫米电机参数不同机器型号的标准参数表单位毫米/脉冲机型JR-6090 JR-1212 JR-1218 JR-1224 X轴0.003125 0.003125 0.003125 0.003125 Y轴
0.003125 0.00625 0.00625 0.00625 Z轴0.003125 0.003125 0.003125 0.003125 实际参数X轴Y轴Z轴起跳速度300 毫米/分钟Z轴下刀速度800—1500 毫米/分钟一般为1000 加速度设定单轴加速度为300 毫米/秒设定弯道加速度为300 毫米/秒主轴参数主轴最高转速为24000 转/每分主轴启动停止时间为5000—20000毫秒一般为20000 文泰雕刻软件刀具参数的设置一点击菜单中的2D选项会出现二维雕刻方式对话框再点击刀具库选项分别选中心尖刀、平底尖刀、直刀、球面刀并把里面现有的刀具全部除掉。二点击刀具库选项然后点击宽度W1、高度H1、角度A.宽度W2.高度H2选项分别把参数输进去参数输入完毕后再点击增
加刀具选项会出现请输入刀具名称对话框这时把刀具名称输入再点击确定就行了。三常用刀具的类型、参数及名称如下一中心尖刀类l:宽度W1: 32mm 角度A: 30度刀具名称为三维刀60度2:宽度W1: 32mm 角度A: 45度刀具名称为三维刀90度3:宽度W1: 32mm 角度A: 60度刀具名称为三维刀120度4:宽度W1: 32mm 角度A: 75度刀具名称为三维刀150度二平底尖刀类1宽度Wl3mm角度A: 15宽度W2:0.1mm 刀具名称为平底刀刀径3.00角度30刃宽0.1mm 2宽度Wl3mm角度A: 15宽度W2:0.2mm 刀具名称为平底刀刀径3.00角度30刃宽0.2mm 3宽度Wl3mm角度A: 15宽度W2:0.3mm 刀具名称为平底刀刀径3.00角度30刃宽0.3mm 4宽度Wl3mm角度A: 15宽度W2:0.5mm 刀具名称为平底刀刀径3.00角度30刃宽0.5mm 5宽度Wl3mm角度A: 15宽度W2:0.6mm 刀具名称为平底刀刀径3.00角度30刃宽0.6mm 6宽度Wl3mm角度A: 15宽度W2:0.8mm 刀具名称为平底刀刀径3.00角度30刃宽0.8mm 7宽度Wl3mm 角度A: 15宽度W2:1.0mm 刀具名称为平底刀刀径3.00角度30刃宽1.0mm 8宽度Wl6mm角度A: 15宽度W2:0.1mm 刀具名称为平底刀刀径6.00角度30刃宽0.1mm 9宽度Wl6mm 角度A: 30宽度W2:0.1mm 刀具名称为平底刀刀径6.00角度60刃宽0.2mm 10宽度Wl24mm角度A: 45宽度W2:6mm 刀具名称为扇形刀三直刀类l宽度Wl:1.5mm 高度Hl:8mm
刀具名称为直刀刀径1.50刃高8.00刀2宽度Wl:2mm 高度Hl:12mm 刀具名称为直刀刀径2.00刃高12.00刀3宽度Wl:3mm 高度Hl:15mm 刀具名称为直刀刀径3.00刃高15.0刀4宽度Wl:4mm 高度Hl:20mm 刀具名称为直刀刀径4.00刃高20.0刀5宽度Wl:6mm 高度Hl:25mm 刀具名称为直刀刀径6.00刃高25.0刀6宽度Wl:22mm 高度Hl:10mm 刀具名称为台面刀清底刀文泰雕刻软件路径的做法及雕刻文件的保存方法一切割路径的做法点“割”做路径1 刀具选择直刀2轮廓线选择自定/一般是外轮廓3雕刻深度0以台面对刀4顺逆顺序选择自定二二维路径的做法点“2D”做路径1刀具选择平底刀且两次都是同一把刀2雕刻方式选择自定/但不能是勾边3雕刻深度自定有深度/以材料对刀4二次铣底方式选择只能是勾边三三维路径的做法点“3D”做路径1刀具选择三维刀2雕刻深度自定有深度/以材料对刀3注意三维路径必须是一条线四线条路径的做法点“割”做路径1 刀具选择平底刀2轮廓选择原线输出3雕刻深度自定一般很浅/以材料对刀五斜边路径的做法点“割”做路径1刀具选择三维刀/扇形刀直刀2先用三维刀/扇形刀以原线输出做路径要有雕刻深度/以材料对刀再用直刀以外轮廓做路径雕刻深度0/以台面对刀3注意只定一次点但是要换刀对刀六镶嵌路径的做法就是切割1先做外轮廓切割路径保存完路径后把路径删除。2再把文字或图形加粗一点做内轮廓路径要点镶
嵌路径间隔1—2还要点保留尖角3注意两次路径必须用同一把到做路径七双色板路径的做法点“2D”做路径1做路径和二维是一样的只是雕刻深度很浅2要切下来用平底刀就可以了八保存文件的格式及方法1配置文件列表标准G代码2输出文件必须有.NC后缀格式的文件3抬刀距离切割必须大于材料厚度的3—10mm因为以台面对刀二维/三维/线条/斜边的三维刀路径/双色板只须抬2—8mm因为以材料面对刀九精锐雕刻机控制系统操作步骤1回机械原点在任务栏中的操作中有回机械原点2定义雕刻原点X轴Y轴定0点3对刀定Z轴0点4打开并装载调出要雕刻的文件5仿真模拟6调节进给速度雕刻速度7开始雕刻济南精锐雕刻机控制系统操作步骤一回机械原点在任务栏中的操作中有回机械原点二定义雕刻原点X轴Y轴定0点三对刀定Z轴0点四打开并装载调出要雕刻的文件五仿真模拟六调节进给速度雕刻速度七开始雕刻文泰雕刻软件做各种路径对刀具的选择一切割路径一般选择直刀类切割深度越深就选择刀径越大的直刀材料越软硬就选择刀径越大的直刀要切翻的图形越大就选择刀径越大的直刀。二二维雕刻路径一般选择平底尖刀类要雕刻的图形越大就选择角度越大、刃宽越大的平底尖刀三三维雕刻路径一般选择中心尖刀类里的三维刀要雕刻的图形越大就选择角度越大的三维刀雕刻各种材料对刀具的选择一有机玻璃压克力切割一般用直刀
板材越厚就用刀径越大的直刀二维雕刻一般用平底尖刀类
要雕刻的图形越大就选择角度越大、刃宽越大的平底尖刀。三维雕刻一般用中心尖刀类里的三维刀要雕刻的图形越大
就选择角度越大的三维刀二雪浮板PVC 切割一般用直刀
板材越厚就用刀径越大的直刀二维雕刻一般用平底尖刀类
要雕刻的图形越大就选择角度越大、刃宽越大的平底尖刀。三维雕刻一般用中心尖刀类里的三维刀要雕刻的图形越大
就选择角度越大的三维刀三双色板切割一般用平底尖刀。二维雕刻一般用平底尖刀类要雕刻的图形越大就选择角度
越大、刃宽越大的平底尖刀。四木材切割一般用直刀板材越厚就用刀径越大的直刀。二维雕刻一般用平底尖刀类要雕刻的图形越大就选择角度越大、刃宽越大的平底尖刀。三维雕刻一般用中心尖刀类里的三维刀要雕刻的图形越大就选
择角度越大的三维刀。济南精锐雕刻机控制系统注意事项1在雕刻机和软件没有关闭、材料厚度不变、刀具不变的情况下不需要重新对刀。2如重新装上了刀具就要重新对刀才能进行雕刻。3在雕刻机和软件没有关闭、材料没有移动排版的版面没有改动雕刻的版面是同个的情况下不需要重新
定义雕刻原点。4在同一个版面里只要是同一种刀具做的路径可以一起输出雕刻。5一般情况下先雕里面的后调外面的先雕小的后调大的先雕没有雕通的后雕雕通的。济南精锐雕刻机各种刀具的雕刻速度进给速度只针对有机玻确压克
力及双色板材料一中心尖刀及平底尖刀类雕刻深度为
1mm以下所有类型的中心尖刀及平底尖刀雕刻速度为
80-100 雕刻深度为1mm以上2mm以下所有类型的中心尖刀及平底尖刀雕刻速度为60-80 雕刻深度为2mm以上3mm 以下所有类型的中心尖刀及平底尖刀雕刻速度为50-70 雕刻深度为3mm以上5mm以下所有类型的中心尖刀及平底尖刀雕刻速度为40-60 雕刻深度为5mm以上所有类型的中心尖刀及平底尖刀雕刻速度为40以下二直刀类1雕刻深度为1mm以下直刀刀径1.5mm刃高5.00 雕刻速度为20以下直刀刀径2.Omm刃高8.00雕刻速度为30以下直刀刀径2.5mm刃高12.00雕刻速度为40以下直刀刀径3.Omm刃高25.00雕刻速度为50以下直刀刀径4.Omm刃高22.00雕刻速度为60以下直刀刀径6.Omm刃高25.00雕刻速度为70以下2雕刻深度为1mm以上2mm以下直刀刀径1.5mm刃高5.00 雕刻速度为15以下直刀刀径2.Omm刃高8.00雕刻速度为20以下直刀刀径2.5mm刃高12.00雕刻速度为30以下直刀刀径3.Omm刃高25.00雕刻速度为40以下直刀刀径4.Omm刃高22.00雕刻速度为50以下直刀刀径6.Omm 刃高25.00雕刻速度为70以下3雕刻深度为2mm以上4mm 以下直刀刀径2.Omm刃高8.00雕刻速度为10以下直刀刀径2.5mm刃高12.00雕刻速度为15以下直刀刀径3.Omm 刃高25.00雕刻速度为25以下直刀刀径4.Omm刃高22.00
雕刻速度为35以下直刀刀径6.Omm刃高25.00雕刻速度为50以下4雕刻深度为4mm以上7mm以下直刀刀径3.Omm 刃高25.00雕刻速度为20以下直刀刀径4.Omm刃高22.00雕刻速度为30以下直刀刀径6.Omm刃高25.00雕刻速度为45以下5雕刻深度为7mm以上10mm以下直刀刀径
3.Omm刃高25.00雕刻速度为10以下直刀刀径
4.Omm刃高22.00雕刻速度为15以下直刀刀径6.Omm刃高2
5.00雕刻速度为25以下6雕刻深度为10mm以上15mm以下直刀刀径3.Omm刃高25.00雕刻速度为7以下直刀刀径4.Omm 刃高22.00雕刻速度为10以下直刀刀径
6.Omm刃高25.00雕刻速度为15以下7雕刻深度为15mm以上直刀刀径4.Omm刃高22.00雕刻速度为7以下直刀刀径6.Omm刃高25.00雕刻速度为10以下三三维刀类只要是用三维刀做三维路径雕刻速度为70以上深度越浅速度就越快如用三维刀切割雕刻速度与直刀刀径4.Omm刃高22.00一样。培训名称培训内容培训员反馈信息切割点“割”做路径1 刀具选择直刀2轮廓线选择自定3雕刻深度0以台面对刀4顺逆顺序选择自定二维点“2D”做路径1刀具选择平底刀且两次都是同一把刀2铣底方式选择自定3雕刻深度自定有深度/以材料对刀4二次铣底方式选择勾边三维点“3D”做路径1刀具选择三维刀2雕刻深度自定有深度/以材料对刀3注意三维路径必须是一条线线条点“割”做路径1 刀具选择平底
刀2轮廓选择原线输出3雕刻深度自定一般很浅/以材料对刀斜边点“割”做路径1刀具选择三维刀/扇形刀直刀2先用三维刀/扇形刀以原线输出做路径要有雕刻深度/以材料对刀再用直刀以外轮廓做路径雕刻深度0/以台面对刀3注意只定一次点但是要换刀对刀镶嵌就是切割1先做外轮廓切割路径保存完路径后把路径删除。2再把文字或图形加粗一点做内轮廓路径要点镶嵌路径间隔1—2还要点保留尖角3注意两次路径必须用同一把到做路径双色板点“2D”做路径1做路径和二维是一样的只是雕刻深度很浅2要切下来用平底刀就可以了保存文件1配置文件列表标准G代码2输出文件必须有.NC后缀格式的文件3抬刀距离切割必须大于材料厚度的3—10mm因为以台面对刀二维/三维/线条/斜边的三维刀路径/双色板只须抬2—8mm因为以材料面对刀机器操作1回机械原点在任务栏中的操作中有回机械原点2定义雕刻原点X轴Y轴定0点3对刀定Z轴0点4打开并装载调出要雕刻的文件5仿真模拟6调节进给速度7开始雕刻年月日公司名称客户姓名机器型号机器品牌济南精锐购机日期客户地址联系电话机器编号雕刻尺寸变频器参数雕刻头参数驱动器参数X轴Y轴Z轴开关电源电机参数板卡号复位开关对刀快接口数据线接口其它参数
1.双击打开文泰刻绘软件，出现如下界面：宽高我一般设置为600、200，其他人根 据自己的要求设置。然后点击“创建新文件”即可。如果要打开以前就创建好的文件，就点击“打开旧文件”即可 2.点击“创建新文件”后就会看到右边的工具栏，根据工具栏可进行文字或则图库进 行编辑 3.点击文泰左上角的小图标即可打开一个下拉界面，
4.下拉菜单中有一个“下一个”命令。可对多文档界面进行自由切换 5.熟悉菜单栏，其中比较重要的一个按钮是“刻绘输出”，已经用红笔标出 6.点击软件右侧菜单栏的“选择”按钮，可对你输入的字体进行单选或者全选 7.选中你要编辑的文字，右键弹出下拉菜单，其中比较重要的有“G变为图形”他是 可以把文字变成图片的形式进行编辑，“N字体类型”，“T字体大小”，“B文字属性”在此命令中，你可以对字体进行编辑，比较重要的有行距，字距等
8.一般情况下，我用的中文字体用的是文泰98简体中的“文泰特粗圆”，其他人随 意 9.英文字体采用文泰98英文下的“英文263”。其他人随意 10.，表示一个汉字的宽和高，只能修改一 个，另一个会随着改变而改变。 11.刻绘输出按钮，设计好了字体后，用它打印
12.点击“刻绘输出”之后，弹出如下界面 如果你没有选中任何文字，点击“刻绘输出”将会打印页面上的所有字体 13.若果你选中了一块字体系统会提示你只输出选中字体，单击“是”即可 14.在上图单击“刻绘输出”按钮之前，先测试一下刀压，把纸放到刻字机上，装好， 点击“测试按钮”，看打出来的测试图样是否刻透。 15.一切调整好以后就可以，选着上图的“刻绘输出“按钮进行刻字了 16.此台刻字机的“刻绘设备“、”设置机器“、”设置端口“已经调好，无需改动 17.在“设置机器“这里说明一 下，点开之后，弹出界面 闭合补偿、尖角补偿已经按照 经验设定好。 18.幅面和原点也已经设置好
文泰雕刻软件路径的做法及雕刻 文件的保存方法 切割路径的做法 点“”做路径：(如图1) （图1） （1）刀具选择（直刀） （2）轮廓线选择（自定/有深度/一般是外轮廓） （3）雕刻深度0（以台面对刀） （4）顺逆顺序选择（自定/水晶字一般是顺时针） （5）自动检查和自动分解打勾 点击确定后就会出现有颜色有方向的路径（如图2） （图2） 做完后保存雕刻路径即可（如图19）
（图3） （1）刀具选择（平底刀，且两次都是同一把刀） （2）雕刻方式选择（自定/但不能是勾边） （3）二次加工方式选择（只能是勾边） （4）雕刻深度（自定/有深度/以材料对刀） （5）自动检查和自动分解打勾 点击确定后就会出现有颜色有方向的路径（如图4、图5） （图4）（图5） 做完后保存雕刻路径即可（如图19）注意：透明材料要做镜像（如图5）
（图6） （1）刀具选择（三维刀） （2）雕刻深度自定（自定/有深度/以材料对刀） （3）注意：三维路径必须是一条线（如图7、图8） （5）自动检查和自动分解打勾 点击确定后就会出现有颜色有方向的路径（如图7、图8） （图7）（图8） 做完后保存雕刻路径即可（如图19）注意：透明材料要做镜像（如图8）
线条路径的做法 点“”做路径（如图9） （图9） （1）刀具选择（平底刀/三维刀） （2）轮廓选择（原线输出） （3）雕刻深度（自定/有深度，一般很浅/以材料对刀）（4）自动检查和自动分解打勾 点击确定后就会出现有颜色有方向的路径（如图10） （图10） 做完后保存雕刻路径即可（如图）注意：透明材料要做镜像
点“”做路径（如图11） （图11）（图12） （1）刀具选择（三维刀/扇形刀，直刀） （2）先用三维刀/扇形刀以原线输出做路径（自定/有深度/以材料对刀）（如图12）（3）保存完路径后把路径删除。再用直刀以外轮廓做路径（雕刻深度0/以台面对刀）（如图13）（4）注意：只定一次点，但是要换刀，对刀 （5）自动检查和自动分解打勾 点击确定后就会出现有颜色有方向的路径（如图12、图13） （图13）（图14） 做完后保存雕刻路径即可（如图19）
USB驱动安装说明 为了保证您正确安装使用USB刻字机，请在使用前仔细阅读本说明。（一）、刻字机通电 1、机器机架安装结束，把刻字机放置到支架上，通上电源，并把随机带的USB数据线连接到刻字机和电脑上。 2、打开刻字机电源开关。 注意：随机带的USB数据线是一头方口，一头扁口，请将方口那头连接到刻字机上，扁口那头插到电脑USB口上。 （二）、USB接口驱动安装 1、在文件夹中找到cutting plotter.EXE, 2、双击出现以下对话框，点击INSTALL程序会自动安装
3、如果安装过程请出现其他对话框时请点击“仍然继续”，如下图： 4、如果没有出现上面情况，就直接等到出现“驱动安装成功”字样。USB 接口驱动安装完毕。

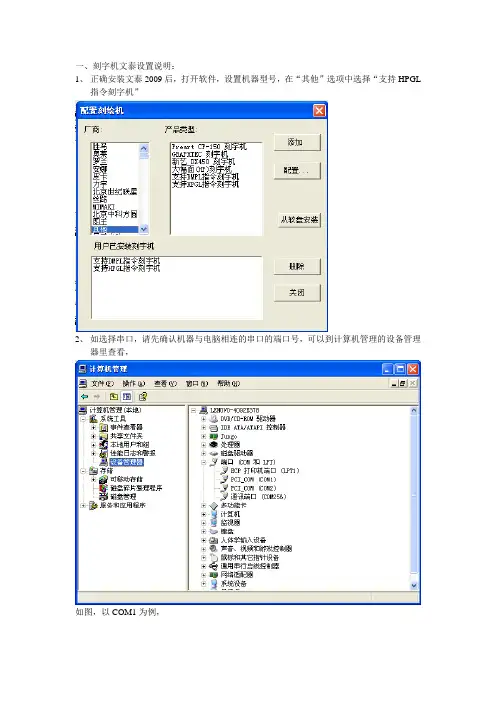

虚拟串口设置 1、USB驱动安装完毕后，请用鼠标右键点击桌面“我的电脑”——“属性”，如下图： 2、点击上方菜单栏中的“硬件”——“设备管理器”，如下图：
3、用鼠标右键点击“端口”——“USB-SERIAL CH34(COM1)——“属性”如下图： 4、点击“端口设置”，如下图： 注意：每秒位数（就是软件中的输出波特率）设置成9600。 5、用鼠标点击“高级”，出现以下对话框：
选择COM3，然后点击“确定”，虚拟端口设置完成。 文泰2009版本或更高版本支持虚拟COM3或COM4,用户在设置本虚拟端口时请根据计算机实际闲置的端口来设置。不一定非要设置在COM1或COM2端口。 注意：请将“接收缓冲区”“传输缓冲区”调到最低那头。 6、如果USB端口显示的不是“COM3”, 右键选择“扫描检测硬件改动”，则自动变为“COM3”,如下图：
第一章雕刻基本概念介绍 电脑雕刻机接受计算机发出的指令，控制X、Y、Z三个轴间的线性联动，带动高速旋转的刀具或激光头在材料上移动，得到所需要的雕刻或切割效果。 所谓雕刻就是在双色板、金属、木材、石头等材料上刻出的立体图形、装饰；雕刻按效果分为阴刻和阳刻。 所谓“阴刻”就是指：雕刻后在雕刻材料上留下的是凹下的文字或图案。 所谓“阳刻” 就是指：雕刻后在雕刻材料上留下的是凸出的文字或图案，俗称阳字或阳图。 切割是指将切割材料沿文字或图案的轮廓切断；与雕刻不同，切割后材料可分离为若干部分。 文泰雕刻软件提供了人性化的交互界面，可以方便地在计算机上设计所需要的图形，文字等，然后根据要求，生成各种刀具运动轨迹，送到雕刻机上输出。这种运动轨迹就称为雕刻路径。文泰雕刻软件能够方便的生成雕刻路径。 为什么要生成雕刻路径，主要有以下几个原因。 1．计算机设计的只是轮廓图案，通过计算雕刻路径才能确 定雕刻机刀具实际加工的路径，从而驱动雕刻机雕刻出所需要 的图案。 如图所示，图中实心处为已算好雕刻路径的部分。 2．使用不同的刀具，雕刻不同的深度，雕刻路径都不一样。 由于雕刻刀具有一定的宽度，在不同的雕刻深度下，刀刃所切削的宽度不一样。设计一个边长为10厘米的正方形，如果选用刃宽为1毫米的直刀，雕刻刀沿设计路线行走，实际上刻出的是9.9厘米的正方形。因此，要刻出10厘米的正方形，就必须考虑到刀具的影响，称之为“刀具补偿”。 3．特殊的雕刻效果。 在文泰软件中，提供了影象雕刻以及三维立体字的雕刻功能。影象雕刻是把灰度图像中的灰度变成雕刻深度进行雕刻，而三维立体字是利用锥刀自身的特性，刻出由浅到深的变化。 彩页为影象雕刻以及三维立体字的实际效果。 计算图形的雕刻路径时，要得到正确的结果，图形必须满足以下条件： 1、图形的每个回路都是闭合的。 如下图所示，图的笔画在A处断开，必须用节点编辑连接后，计算雕刻路径，才能得到正确结果。
文泰雕刻软件路径的做法及雕刻文件的保存方 法完整版 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
文泰雕刻软件路径的做法及雕刻文件的保存方法完整版切割路径的做法点“”做路径：(如图1) （图1） （1）刀具选择（直刀） （2）轮廓线选择（自定/有深度/一般是外轮廓） （3）雕刻深度0（以台面对刀） （4）顺逆顺序选择（自定/水晶字一般是顺时针） （5）自动检查和自动分解打勾 点击确定后就会出现有颜色有方向的路径（如图2） （图2） 做完后保存雕刻路径即可（如图19） 二维路径的做法 点“”做路径（如图3） （图3） （1）刀具选择（平底刀，且两次都是同一把刀） （2）雕刻方式选择（自定/但不能是勾边） （3）二次加工方式选择（只能是勾边） （4）雕刻深度（自定/有深度/以材料对刀） （5）自动检查和自动分解打勾 点击确定后就会出现有颜色有方向的路径（如图4、图5） （图4）（图 5）
做完后保存雕刻路径即可（如图19）注意：透明材料要做镜像（如图5） 三维路径的做法 点“”做路径（如图6） （图6） （1）刀具选择（三维刀） （2）雕刻深度自定（自定/有深度/以材料对刀） （3）注意：三维路径必须是一条线（如图7、图8） （5）自动检查和自动分解打勾 点击确定后就会出现有颜色有方向的路径（如图7、图8） （图7）（图 8） 做完后保存雕刻路径即可（如图19）注意：透明材料要做镜像（如图8） 线条路径的做法 点“”做路径（如图9） （图9） （1）刀具选择（平底刀/三维刀） （2）轮廓选择（原线输出） （3）雕刻深度（自定/有深度，一般很浅/以材料对刀） （4）自动检查和自动分解打勾 点击确定后就会出现有颜色有方向的路径（如图10） （图10） 做完后保存雕刻路径即可（如图）注意：透明材料要做镜像
文泰刻绘学习教程 一、基本操作 1、设定版面尺寸：（快捷键操作：Alt+O、P） [选项]→[版面设定] 进入文泰福临门专用版软件后，软件会自动提示用户设置版面大小，此时用户可根据自己的需要进行版面设置。实际需要多大，版面就设多大。通过修改对话框中的数字来改变版面的宽和高。 如果所需版面是固定的大小，如标准展板、标准纸张等。则在[用户自定义]的下拉箭头处单击鼠标左键，系统会自动显示出各种固定的规格尺寸。使用中也可以随时修改版面大小，方法是选择[选项]菜单中的[版面大小]。 2、调用图形：(调用福临门图形) （快捷键操作：Alt+F、F） [文件]→[读入新图库] 方法一、移动光标到[文件]菜单下，选择文件菜单下的[读入新图库]选项。在对话框中选择查找所要的图形类型； 方法二、将光标移动到新图库快捷图标上，单击鼠标左键，同样可以看到[读入新图库]选项及福临门图形库图形。 3、排列整齐（纵向居中Alt+A、E；水平居中Alt+A、O） 选中图形→[整齐]→[纵向居中]→[水平居中] 文泰福临门专用版，为用户提供了强大的排列整齐与精确定位的功能，这些功能能使若干个物体沿指定方向整齐对位或精确的移动到版面中心等。在版面中选择你要整齐对位的所有图形，将光标移动到[整齐]菜单下，单击鼠标左键在下拉菜单中选择所要对齐的方式。 4、精确定位（快捷键操作：Ctrl+D） 选中图形→[高级功能]→[数值定位]→修改参数 5、图形应用操作： ①缩放 实际效果：大小缩放 直接拉框缩放：拉四个角，结果将是等比例缩放；拉图形中部，结果将是变形缩放。 数值缩放：[高级功能]→[缩放]。在弹出的对话框里，修改所要的数值，即可得到精确的缩放结果。 视觉效果：缩放工具缩放。 ②旋转 任意旋转：在图形被选中的状态下（有红色外框），用鼠标直接点击图形中央的“+”号，即可见图形周围有黑色的方向箭头。上下拉动四周中部箭头，图形呈扭曲变化；拉动图形四角箭头，图形呈任意旋转变化。 规定旋转角度：[高级功能]→[旋转]。在弹出的对话框里，设定所要旋转的角度，即可达到所要的旋转角度。 ③分解（四种方法九种结果） 经验：任何图形先去掉外框，都好再编辑。 方法1、打散分解图形：选中图形→按快捷键Alt+E、F； 方法2、节点编辑环境下分解：选中图形→按快捷键Alt+E、K； 图形在[节点编辑]状态下，用鼠标选中所要分解的部位（呈红色显示），将它删除（按Del键）； 方法3、切割分解： 简单分割：选中图形→按快捷键Alt+R、S→[高级功能]→[简单分割]→[直线分割]或[矩形分割]或[椭圆分割]；
文泰雕刻软件操作说明书(一) 第一章雕刻基本概念介绍 电脑雕刻机接受计算机发出的指令，控制X、Y、Z三个轴间的线性联动，带动高速旋转的刀具或激光头在材料上移动，得到所需要的雕刻或切割效果。 所谓雕刻就是在双色板、金属、木材、石头等材料上刻出的立体图形、装饰；雕刻按效果分为阴刻和阳刻。 所谓“阴刻”就是指：雕刻后在雕刻材料上留下的是凹下的文字或图案。 所谓“阳刻” 就是指：雕刻后在雕刻材料上留下的是凸出的文字或图案，俗称阳字或阳图。 切割是指将切割材料沿文字或图案的轮廓切断；与雕刻不同，切割后材料可分离为若干部分。 文泰雕刻软件提供了人性化的交互界面，可以方便地在计算机上设计所需要的图形，文字等，然后根据要求，生成各种刀具运动轨迹，送到雕刻机上输出。这种运动轨迹就称为雕刻路径。文泰雕刻软件能够方便的生成雕刻路径。 为什么要生成雕刻路径，主要有以下几个原因。 1．计算机设计的只是轮廓图案，通过计算雕刻路径 才能确定雕刻机刀具实际加工的路径，从而驱动雕刻机雕 刻出所需要的图案。 如图所示，图中实心处为已算好雕刻路径的部分。 2．使用不同的刀具，雕刻不同的深度，雕刻路径都不一样。 由于雕刻刀具有一定的宽度，在不同的雕刻深度下，刀刃所切削的宽度不一样。设 计一个边长为10厘米的正方形，如果选用刃宽为1毫米的直刀，雕刻刀沿设计路线行走， 实际上刻出的是9.9厘米的正方形。因此，要刻出10厘米的正方形，就必须考虑到刀具 的影响，称之为“刀具补偿”。 3．特殊的雕刻效果。 在文泰软件中，提供了影象雕刻以及三维立体字的雕刻功能。影象雕刻是把灰度图 像中的灰度变成雕刻深度进行雕刻，而三维立体字是利用锥刀自身的特性，刻出由浅到深 的变化。 彩页为影象雕刻以及三维立体字的实际效果。 计算图形的雕刻路径时，要得到正确的结果，图形必须满足以下条件： 1、图形的每个回路都是闭合的。
文泰刻绘软件使用方法 案场各岗位服务流程 销售大厅服务岗： 1、销售大厅服务岗岗位职责： 1)为来访客户提供全程的休息区域及饮品; 2)保持销售区域台面整洁; 3)及时补足销售大厅物资,如糖果或杂志等; 4)收集客户意见、建议及现场问题点； 2、销售大厅服务岗工作及服务流程 阶段工作及服务流程 班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域 2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。 班中工作程序服务 流程 行为 规范 迎接 指引 递阅 资料 上饮品 （糕点） 添加茶水 工作 要求 1）眼神关注客人，当客人距3米距离 时，应主动跨出自己的位置迎宾，然后 侯客迎询问客户送客户
注意事项 15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！” 3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人； 4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好 6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）； 7）在满座位的情况下，须先向客人致歉，在请其到沙盘区进行观摩稍作等
待； 阶段工作及服务流程 班中工作程序工作 要求 注意 事项 饮料（糕点服务） 1）在所有饮料（糕点）服务中必须使用 托盘； 2）所有饮料服务均已“对不起，打扰一 下，请问您需要什么饮品”为起始； 3）服务方向：从客人的右面服务； 4）当客人的饮料杯中只剩三分之一时， 必须询问客人是否需要再添一杯，在二 次服务中特别注意瓶口绝对不可以与 客人使用的杯子接触； 5）在客人再次需要饮料时必须更换杯 子； 下班程 序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导； 2）填写物资领用申请表并整理客户意见；3）参加班后总结会； 4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；
文泰刻绘2002雕刻教程 一、基本操作 1、设定版面尺寸：（快捷键操作：Alt+O、P） [选项]→[版面设定] 进入文泰福临门专用版软件后，软件会自动提示用户设置版面大小，此时用户可根据自己的需要进行版面设置。实际需要多大，版面就设多大。通过修改对话框中的数字来改变版面的宽和高。 如果所需版面是固定的大小，如标准展板、标准纸张等。则在[用户自定义]的下拉箭头处单击鼠标左键，系统会自动显示出各种固定的规格尺寸。使用中也可以随时修改版面大小，方法是选择[选项]菜单中的[版面大小]。 2、调用图形：(调用福临门图形) （快捷键操作：Alt+F、F） [文件]→[读入新图库] 方法一、移动光标到[文件]菜单下，选择文件菜单下的[读入新图库]选项。在对话框中选择查找所要的图形类型； 方法二、将光标移动到新图库快捷图标上，单击鼠标左键，同样可以看到[读入新图库]选项及福临门图形库图形。 3、排列整齐（纵向居中Alt+A、E；水平居中Alt+A、O） 选中图形→[整齐]→[纵向居中]→[水平居中] 文泰福临门专用版，为用户提供了强大的排列整齐与精确定位的功能，这些功能能使若干个物体沿指定方向整齐对位或精确的移动到版面中心等。在版面中选择你要整齐对位的所有图形，将光标移动到[整齐]菜单下，单击鼠标左键在下拉菜单中选择所要对齐的方式。4、精确定位（快捷键操作：Ctrl+D） 选中图形→[高级功能]→[数值定位]→修改参数 5、图形应用操作： ① 缩放 实际效果：大小缩放 直接拉框缩放：拉四个角，结果将是等比例缩放；拉图形中部，结果将是变形缩放。 数值缩放：[高级功能]→[缩放]。在弹出的对话框里，修改所要的数值，即可得到精确的缩放结果。 视觉效果：缩放工具缩放。 ② 旋转 任意旋转：在图形被选中的状态下（有红色外框），用鼠标直接点击图形中央的“+”号，即可见图形周围有黑色的方向箭头。上下拉动四周中部箭头，图形呈扭曲变化；拉动图形四角箭头，图形呈任意旋转变化。 规定旋转角度：[高级功能]→[旋转]。在弹出的对话框里，设定所要旋转的角度，即可
文泰刻绘学习教程一、基本操作 1、设定版面尺寸：（快捷键操作：Alt+O、P） [选项]→[版面设定] 进入文泰福临门专用版软件后，软件会自动提示用户设置版面大小，此时用户可根据自己的需要进行版面设置。实际需要多大，版面就设多大。通过修改对话框中的数字来改变版面的宽和高。 如果所需版面是固定的大小，如标准展板、标准纸张等。则在[用户自定义]的下拉箭头处单击鼠标左键，系统会自动显示出各种固定的规格尺寸。使用中也可以随时修改版面大小，方法是选择[选项]菜单中的[版面大小]。 2、调用图形：(调用福临门图形) （快捷键操作：Alt+F、F） [文件]→[读入新图库] 方法一、移动光标到[文件]菜单下，选择文件菜单下的[读入新图库]选项。在对话框中选择查找所要的图形类型； 方法二、将光标移动到新图库快捷图标上，单击鼠标左键，同样可以看到[读入新图库]选项及福临门图形库图形。 3、排列整齐（纵向居中Alt+A、E；水平居中Alt+A、O）选中图形→[整齐]→[纵向居中]→[水平居中] 文泰福临门专用版，为用户提供了强大的排列整齐与精确定位的功能，这些功能能使若干个物体沿指定方向整齐对位或精确的移动到版面中心等。在版面中选择你要整齐对位的所有图形，将光标移动到[整齐]菜单下，单击鼠标左键在下拉菜单中选择所要对齐的方式。 4、精确定位（快捷键操作：Ctrl+D） 选中图形→[高级功能]→[数值定位]→修改参数 5、图形应用操作：①缩放 实际效果：大小缩放 直接拉框缩放：拉四个角，结果将是等比例缩放；拉图形中部，结果将是变形缩放。数值缩放：[高级功能]→[缩放]。在弹出的对话框里，修改所要的数值，即可得到精确的缩放结果。 视觉效果：缩放工具缩放。②旋转
一、基本操作 1、设定版面尺寸：（快捷键操作：Alt+O、P） [选项]→[版面设定] 进入文泰福临门专用版软件后，软件会自动提示用户设置版面大小，此时用户可根据自己的需要进行版面设置。实际需要多大，版面就设多大。通过修改对话蛑械氖掷锤谋浒婷娴目砗透摺?br> 如果所需版面是固定的大小，如标准展板、标准纸张等。则在[用户自定义]的下拉箭头处单击鼠标左键，系统会自动显示出各种固定的规格尺寸。使用中也可以随时修改版面大小，方法是选择[选项]菜单中的[版面大小]。 2、调用图形：(调用福临门图形) （快捷键操作：Alt+F、F） [文件]→[读入新图库] 方法一、移动光标到[文件]菜单下，选择文件菜单下的[读入新图库]选项。在对话框中选择查找所要的图形类型； 方法二、将光标移动到新图库快捷图标上，单击鼠标左键，同样可以看到[读入新图库]选项及福临门图形库图形。 3、排列整齐（纵向居中Alt+A、E；水平居中Alt+A、O） 选中图形→[整齐]→[纵向居中]→[水平居中] 文泰福临门专用版，为用户提供了强大的排列整齐与精确定位的功能，这些功能能使若干个物体沿指定方向整齐对位或精确的移动到版面中心等。在版面中选择你要整齐对位的所有图形，将光标移动到[整齐]菜单下，单击鼠标左键在下拉菜单中选择所要对齐的方式。 4、精确定位（快捷键操作：Ctrl+D） 选中图形→[高级功能]→[数值定位]→修改参数 5、图形应用操作： ① 缩放 实际效果：大小缩放 直接拉框缩放：拉四个角，结果将是等比例缩放；拉图形中部，结果将是变形缩放。 数值缩放：[高级功能]→[缩放]。在弹出的对话框里，修改所要的数值，即可得到精确的缩放结果。 视觉效果：缩放工具缩放。 ② 旋转 任意旋转：在图形被选中的状态下（有红色外框），用鼠标直接点击图形中央的“+”号，即可见图形周围有黑色的方向箭头。上下拉动四周中部箭头，图形呈扭曲变化；拉动图形四角箭头，图形呈任意旋转变化。 规定旋转角度：[高级功能]→[旋转]。在弹出的对话框里，设定所要旋转的角度，即可达到所要的旋转角度。 ③ 分解（四种方法九种结果） 经验：任何图形先去掉外框，都好再编辑。 方法1、打散分解图形：选中图形→按快捷键Alt+E、F； 方法2、节点编辑环境下分解：选中图形→按快捷键Alt+E、K；
文泰雕刻软件操作说明 激光路径的计算 一、激光分色输出 一、激光分色输出 1、打开文泰雕刻软件，绘制不同颜色的图形，选择图形，而后点击“路径计 算”下的'‘激光分色输出”； ■ ixn H1W IX> 5W 5* 师。小》1 '辭■?甩■MH 2、在对话框中选择一种颜色，单击，而后，按“增加”，可选择需要的模式 及输入相关参 数；（如果选中的颜色已经有模式存在，可以选择''修改”，以修改其中的各个参数）
3、参数修改完毕后，按“确定”会增加路径;
在“激光加工参数设置”中，要用到得一些参数介绍如下：加工速度:在进行 切割动作时的跑车运行速度；加工功率:加工时所用的功率值； 拐弯功率:设置加工文件中拐弯时的功率值；封口重叠长度:开始加工和结束时重叠的长度值； 外轮廓:按被选物体的内轮廓进行切割。内轮廓:按被选物体的外边缘进行切 割。 原线输出：按被选物体的边线进行切割。 启动功率:启动加工时的功率； 启动时间:切割时在起点处停留的时间； 移动起点到拐点:将加工的起点移动到物体的拐点上； 逆时针前进:加丄时按照逆时针的方向前进； 偏移补偿：|]|于激光束有一定的宽度，所以在计算加工跑径时总是会产生半个 激光束的误差， 选中此项并填入相应数值来校正此误差。此项在选择了外轮廓或内轮廓时才起作用。 出光:在激光出光时加的补偿，以保证激光刚一输出时路径的光滑。出光长度: 设定出光补偿的长度， 出光角度：出光时补偿的路径与行走路径间的角度大小 收光:设置关光时的补偿，以保证输出结束时路径的光滑。 收光长度:设定关光补偿的长度大小， 收光角度:关光时补偿的路径与行走路径间的角度

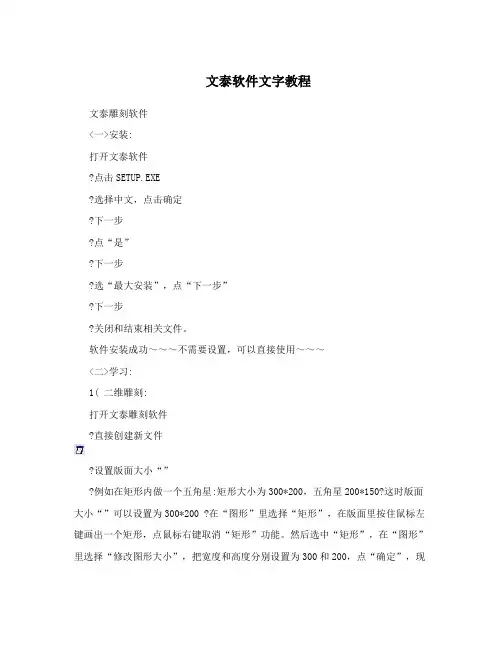

文泰雕刻软件 <一>安装： 打开文泰软件 →点击SETUP.EXE →选择中文，点击确定 →下一步 →点“是” →下一步 →选“最大安装”，点“下一步” →下一步 →关闭和结束相关文件。 软件安装成功！！！不需要设置，可以直接使用！！！ <二>学习： 1．二维雕刻： 打开文泰雕刻软件 →直接创建新文件 →设置版面大小“” →例如在矩形内做一个五角星：矩形大小为300*200，五角星200*150→这时版面大小“”可以设置为300*200 →在“图形”里选择“矩形”，在版面里按住鼠标左键画出一个矩形，点鼠标右键取消“矩形”功能。然后选中“矩形”，在“图形”里选择“修改图形大小”，把宽度和高度分别设置为300和200，点“确定”，现在矩形的大小就是300*200！选中矩形，在“整齐”里分别选“纵向居中”和“水平居中”，此时矩形就在版面的正中心！五角星的方法同矩形！ →同时选中两个图形（可以借助“SHIFT+CTRL”）,然后点击右边
的组合键“”,把两个图形组合成一个图形！！ →选中图形，点“计算二维路径”“”， 需要说明的几点：（1）阴刻和阳刻是两种雕刻方式，阴是凹，阳是凸！！（2）雕刻深度根据需要设置！（3）加工时分两次加工，可以先“勾边”，后“铣底”，也可以先“铣底”，后“勾边”!!(4)刀具库，刀具库里选择的刀具一定要相同！！（5）分层雕刻，如果需要在框里打钩选中，然后再输入每次进刀的深度即可！！（6）勾边时顺时针还是逆时针，根据需要选择！（7）选中“自动检查错误”和“自动分解自相交环”！！→点击“确定”,二维雕刻路径就做好了！! →点击“保存雕刻路径”“”
第一部分:文泰雕刻软件操作 第一章软件安装 一安装加密狗 安装加密卡：关掉主机电源，打开机箱盖，将加密卡插入计算机的任何一个ISA插槽。元件面向右，否则将损坏加密卡。（记下卡号，进入软件时需用到） 二安装软件 １）打开计算机电源，启动Ｗindows95/98。 ２）将“文泰雕刻”光盘放入光驱中。 ３）按照系统提示，单击“下一个”按钮。 ４）系统默认的路径是c:\artcut6。如果想改变安装路径，请单击“浏览”按钮。（建议选用默认路径） ５）单击“下一步”， 系统提供四种安装模式： Ａ典型安装 Ｂ用户自定义安装 Ｃ最大安装 Ｄ最小安装 建议选用最大安装 ６）选择所需安装模式后，单击“下一个”按钮，系统开始自动安装雕刻软件系统，安装完毕后，弹出设置程序文件夹操作界面。不需作任何改动。 ７）单击“结束”按钮，完成安装。 ８）安装雕刻管理器：在另外一张光盘或软盘上，找到“雕刻管理文件”夹，直接把管 理器文件发送到桌面，把串口文件复制到c:\windows 下，把文件的属性“只读”改为“存档”，打开串口文件,其中有COM=1,则电脑串 口连串口１，若连串口２则把“ＣＯＭ＝１”改为“ＣＯＭ＝２”存盘即可。
第二章软件操作 直接双击“文泰三维雕刻软 件”图标，系统将提示输入加密 卡号，把刚才记下的卡号输入 后，按“回车键”即可进入文泰 雕刻系统： 根据提示输入版面大小，以标牌“杜鹃厅”为例，输入“宽”为310，“高”为160。点击“创建新文件”，即可进入操作界面， 标题条菜单常用工具条雕刻工具条缩放工具条 标尺 工作区控制工具
以下是各个工具栏的具体介绍： ?基础操作 快捷图标的说明 一、常用工具箱 a b c d e f g h I j k l m n o a. 新建：创建一个新文档。 b. 打开：打开一个已存在的文档。 c. 保存：保存当前文档。 d. 剪切：剪切所选择的内容并送入剪贴板。 e. 复制：复制选定内容并送入剪贴板。 f. 粘贴：插入剪贴板中内容。 g. 撤消：取消上次操作。 h. 重复：重复已撤消的最后一个操作。 i. 图像转换：将图像转换成曲线。 j. 版面大小：修改用户定义的版面大小。 k. 打印：打印当前文档。 l. 打印预览：按打印效果显示。 m. 刻绘输出：把当前文档送到刻字机输出。 n. 重画：重新刷新显示整个窗口。 o. 关于：显示程序信息，版本号和著作权。
方圆雕刻机文泰的完整操作 完整的雕刻操作过程 一个完整的雕刻操作过程分为四步： ㈠在雕刻软件中计算好路径文件； ㈡生成G代码目标文件； ㈢把文件下载到DSP操作手柄中； ㈣在雕刻机上完成雕刻加工。 1. 首先在文泰软件中按内容排好版面，或在其他软件里排好版，导入文泰雕刻软件中。 a) 胸牌制作（常规大小：2CM×7CM） 常用刀具：20°×0.1 20°×0.2 30°×0.1 30°×0.2 首先用稍大点的刀（刀尖宽度大点）计算走刀路径，用“2D”计算时铣底刀具与勾边刀具要保证是同一把刀，重叠率一般在20%—30%左右，然后通过局部放大检查路径，看细笔画能否过刀，若能过，尽量采用大刀；若不能过，则改用稍小一点的刀具，再试，直致能过满意为止。 b) PVC字切割 常用刀具：12mm(切10MM及以下厚度) 17mm（切15MM）22mm（切20MM） 因PVC材料熔点较底，一般在材料表面字边缘会有部分熔瘤现象，需要用美工刀修饰一下，这会影响字的美观效果，而紧临台板面则光滑平整，因此我们建议：切PVC字时，先将加工对象作镜像处理，再算刀具路径，这样保证字面向下，即字边缘光滑整洁。 切割时要保持字的大小不变，需选择外轮廓切割；且计算双色板及PVC切割路径时，勾边要选择“顺时针”算路径。 c) 水晶字的切割 常用刀具：同PVC，只是建议切割20MM厚的亚克力时，选用∮4×22的刀具，更耐用一些。其他厚度选用∮3.175即可。水晶字熔点高，不需要切割时做镜像处；勾边要选择“逆时针”算路径。 2. 以G代码文件格式保存雕刻路径，以便传到DSP手柄控制软件。 在文泰雕刻软件中算好路径后，最好先在文泰中把雕刻路径保存一下。 再单击工具箱“雕”旁边的“G”图标，弹出“将雕刻结果存成文本文件”的窗口，单击“查找”定义文件名（强烈建议存为中文文件名），其中“保存类型”应改为“G-code Files(*.nc)”,单击“保存”返回上级窗口；再设定抬刀距离：一般雕刻设为2mm即可；切割时稍大点，一般5mm-8mm 左右；再单击“确认”存盘，当此窗口消失后，存盘完毕。 3. 下载G代码文件到DSP手柄 将手柄与电脑通过USB线连接，屏幕上显示为“是否回原点”，可以不理会；也可以直接按手柄上的（手柄最下面一排右边数第二个键）弹出XYZ坐标参数。 在桌面上启动“DSP下载控制软件”，单击“文件”，单击“打开”弹出“打开窗口”，将“文件类型”改为“所有文件（*.*）”，在第2步的存盘路径中找到保存有路径的文件，单击它出现“文件名”栏内，再单击“打开”调入版面。
文泰刻绘软件使用简明方法 一、打开桌面文泰刻绘软件 （1）点击“打开旧文件”按钮，在弹出小窗口内左单击选择文件后点击下方“打开按钮”（或者右单击文件在弹出的右键菜单中左单击“打开”）。 （2）设置需要的纸张宽度，适当高度值，然后单击“创建新文件”按钮。 二、输入文字 （1）输入文字前必须点击右面面板上 “T ”型图标，单击工作区空白处，输入文字。 （2）点击上方工具条“快速录入”图标，弹出窗口中输入文字后点“确定按钮”。 三、文字块的选择（重要） 对文字进行编辑（如改字体，大小旋转，分解，加轮廓等）前，都需要对文字块进行选择。 方法为：点击右面面板上 “指针型图标”，然后对文字按住鼠标左键画框选择，可以在 文字内部画也可以从文字外部画。文字选定后，会在外围显示红色方框。 四、改变文字字体、大小 选择文字块后，在上方工具条选择字体和大小。注意设置文字大小时，输入数字后要按键盘上“回车键”。 五、文字块分解、合并（融合） （1）分解：选择文字块后，依次点击菜单栏“文本”，找到最下方分解按钮。 做大字一般选择第三项“每个文字为一个文字块”；小字一般选择“每行为一 个文字块”。 （2）合并（融合）（某些时候两个字贴得很紧时加轮廓需用到）：选择需要融 合的多个文字块后，依次点击菜单栏“高级功能”，选择“合并（融合）”即可。 六、文字加轮廓 选择文字块后，依次点击菜单栏“文本”“增加外轮廓”。如右图，只需设 置宽度和取消选择“保留原图” 七、文字块的旋转 （1）选择文字块后，鼠标移到需旋转的文字块上，点击鼠标右键，选择”文字属性”，在“旋转框”内输入角度数值，按回车。注意不要错输入在“倾斜框内”。 （2）选择文字块后，依次点击菜单栏“文本”“字体属性”“字体旋转”，输入角度。 （3）选择文字块后，鼠标左键双击文字块中心小十字， 文字块周围会出现黑色变形箭头（上下左右）和旋转箭头（四个角），然后 拖动四 个角的旋转箭头可以旋转文字。注意变形箭头一般不用。旋转后按鼠标右键。 八、文字块的移动 选择文字块，把鼠标移动到单个文字块红框内，按下鼠标左键对单个文字块进行拖动。或者选择文字块后，按键盘上方向键，会对所有选定的文字块进行移动排版。尽量省纸，多多尝试“旋转”和“移动”。 九、刻绘输出 排版好后，并且刻绘机准备就绪后。依次点击菜单栏，“文件”“刻绘输出”。弹出窗口内选择“力远sh600刻字机”，连接在“COM1”，注意选择合适的材质宽度，点击“版面预览”按钮，看上方白框显示是否合适。然后点击“刻绘输出按钮”。在弹出的对话框内选择“开始按钮”。 十、文件保存 新建文件后，应先进行存盘（保存）操作，修改设计需经常对文件进行存盘操作，以防止意外操作造成修改丢失。 十一、补充说明：设计排版修改过程中，如做的效果不理想，要充分利用好“撤销与反撤销” 功能。设计中所用的的功能基本都能在“右键菜单”或者菜单栏“文件”“编辑”“文本”中找到，请多关注这几个地方。
1、通过调整属性设定来控制设定修改。以“文泰刻绘”四个字为例。属性：字体为“系统中文字体”、“宋体”，高为“60毫米”、宽为“50毫米”。 具体操作时有两种方法： （1）先选择“文字录入”图标后，单击鼠标左键，将图F5-12工具栏中的设置依次改为：文泰简体、文泰大黑、60毫米、50毫米。然后输入“文泰刻绘”四个字即可。 （2）如果录入的文字比较多时，可以先录入好所有的文字，再根据需要改变字体属性。例如，先录入“文泰刻绘”四个字。单击鼠标右键，将光标状态变为“选择”状态，将“文泰刻绘”文字块选中。在工具栏中，将设置依次改为：文泰简体、文泰大黑、60毫米、50毫米。只要将字体、字号、数值输入正确，系统会自动按照您的所需改变这些设置。 在字号这一栏里，第一栏表示文字的高，第二栏表示文字的宽。为了使用方便，在改变高的数值的同时，宽也会同时随之改变，如果要进行不同宽、高设置，应单独改变宽的数值，此时高的数值不会改变。 2、直接调整修改文字块大小 当一个文字块被选中后，选中框会显示八个控制点。拖动四个角上的控制点，便可以直接改变整个文字块内文字的大小。 3、“绝对”字号的使用 由于汉字排版的需要，每个汉字库中的汉字都有占空比。你会发现，实际刻绘输出时所输出的文字大小和实际输入的数值是有误差的。如果想减少这种误差，应在工具栏中选择按钮来设置文字的绝对大小。出现如图 F5-14所示的对话框。在该图中,字高,字宽表示您最终真正需要的字的高和宽而汉字字型不受影响。 F5-14 “保持原图”意思是指目前字体大小不发生变化。 “完全绝对字号”是指使文字块中的字至少有一个字的宽或高与定义的大小保持一致。“绝对均匀字号”是指使文字块中所有的字的宽或高与定义的大小保持一致。 “水平绝对字号”是指文字的宽与定义的大小严格一致，字型保持不变。 “纵向绝对字号”是指文字的高与定义的大小严格一致，字型保持不变。 ??把字逐个涂黑，可在窗口下面的“文字大小”提示中观察文字的宽和高尺寸
进入节点编辑状态：先选中需要编辑的这个图形单元，再用鼠标左键单击右边控制工具条中的[节点编辑]工具（快捷键：Alt+E、K）。在节点编辑状态下，用户可以看到“节点编辑”工具条。 Ctrl+S:保存（很重要） ALT+Backspace 撤消 ALT+[：横向匀空 ALT+]：纵向匀空 ALT+。：纵向居中 ALT+，：水平居中 Ctrl+1：正向横排 Ctrl+2：反向横排 Ctrl+3：正向竖排 Ctrl+4：反向竖排 Ctrl+5：沿线排版 Ctrl+6：弧排 Ctrl+A：设置字体大小 Ctrl+B：分解成图形 Ctrl+C：复制 Ctrl+D：数字定位 Ctrl+E：组合成图形 Ctrl+F：字体类型 Ctrl+K：刻绘输出 Ctrl+M：图库 ESC：选择 Shift+F11：恢复普通窗口 Ctrl+N：新建窗口 Ctrl+O：打开文件 Ctrl+Tab：多个文档间相互切换 Ctrl+P：打印 Ctrl+Q：快速录入文字 Ctrl+↑：顶部对齐
Ctrl+↓：底部对齐 Ctrl+←：左侧对齐 Ctrl+→：右侧对齐 F6：回到上次显示。 F7：显示窗口内全部内容 F8：整页显示 F9：以鼠标为中心放大显示. F10：以鼠标为中心缩小显示。 F11：带菜单栏全屏显示空格：90度逆时针旋转。 Ctrl+D：数值定位（图形的水平、垂直位置及大小） Ctrl+B：分解图形\打散文字（选中字母O按此快捷，会形成两个单线的O）Ctrl+E：组合成图形。（可以是图形文字） Ctrl+V：粘贴（弹出对话框可以调整要复制到的位置） Ctrl+Z：撤销一步（最多7步
文泰刻绘学习教程一、基本操作1、设定版面尺寸：（快捷键操作：Alt+O、P）［选项］-［版面设定］进入文泰福临门专用版软件后，软件会自动提示用户设置版面大小，此时用户可根据自己的需要进行版面设置。实际需要多大，版面就设多大。通过修改对话框中的数字来改变版面的宽和高。 如果所需版面是固定的大小，如标准展板、标准纸张等。则在［用户自定义］的下拉箭头处单击鼠标左键，系统会自动显示出各种固定的规格尺寸。使用中也可以随时修改版面大小，方法是选择［选项］菜单中的［版面大小］。 2、调用图形：（调用福临门图形）（快捷键操作：Alt+F、F）［文件］-［读入新图库］方法 一、移动光标到［文件］菜单下，选择文件菜单下的［读入新图库］选项。在对话框中选择查找所要的图形类型； 方法二、将光标移动到新图库快捷图标上，单击鼠标左键，同样可以看到［读入新图库］选项及福临门图形库图形。 3、排列整齐（纵向居中Alt+A、E;水平居中Alt+A、O）选中图形-［整齐］-［纵向居中］-［水平居中］文泰福临门专用版，为用户提供了强大的排列整齐与精确定位的功能，这些功能能使若干个物体沿指定方向整齐对位或精确的移动到版面中心等。在版面中选择你要整齐对位的所有图形，将光标移动到［整齐］菜单下，单击鼠标左键在下拉菜单中选择所要对齐的方式。4 、精确定位（快捷键操作：Ctrl+D ）选中图形- ［高级功能］-［数值定位］-修改参数5、图形应用操作：① 缩放实际效果：大小缩放 直接拉框缩放：拉四个角，结果将是等比例缩放; 拉图形中部，结果将是变形缩放。数值缩放：［高级功能］-［缩放］。在弹出的对话框里，修改所要的数值，即可得到精确的缩放 结果。 视觉效果：缩放工具缩放。② 旋转任意旋转：在图形被选中的状态下（有红色外框），用鼠标直接点击图形中央的“ +” 号，即可见图形周围有黑色的方向箭头。上下拉动四周中部箭头，图形呈扭曲变化；拉动图形四角箭头，图形呈任意旋转变化。 规定旋转角度：[高级功能]7[旋转]。在弹出的对话框里，设定所要旋转的角度，即可达到所要的旋转角度。
文泰雕刻软件操作说明书 Prepared on 24 November 2020
文泰雕刻软件操作说明书(一) 第一章雕刻基本概念介绍 电脑雕刻机接受计算机发出的指令，控制X、Y、Z三个轴间的线性联动，带动高速旋转的刀具或激光头在材料上移动，得到所需要的雕刻或切割效果。 所谓雕刻就是在双色板、金属、木材、石头等材料上刻出的立体图形、装饰；雕刻按效果分为阴刻和阳刻。 所谓“阴刻”就是指：雕刻后在雕刻材料上留下的是凹下的文字或图案。 所谓“阳刻” 就是指：雕刻后在雕刻材料上留下的是凸出的文字或图案，俗称阳字或阳图。 切割是指将切割材料沿文字或图案的轮廓切断；与雕刻不同，切割后材料可分离为若干部分。 文泰雕刻软件提供了人性化的交互界面，可以方便地在计算机上设计所需要的图形，文字等，然后根据要求，生成各种刀具运动轨迹，送到雕刻机上输出。这种运动轨迹就称为雕刻路径。文泰雕刻软件能够方便的生成雕刻路径。 为什么要生成雕刻路径，主要有以下几个原因。 1．计算机设计的只是轮廓图案，通过计算雕刻路径才能确定雕刻机刀具实际 加工的路径，从而驱动雕刻机雕刻出所需要的图案。 如图所示，图中实心处为已算好雕刻路径的部分。 2．使用不同的刀具，雕刻不同的深度，雕刻路径都不一样。 由于雕刻刀具有一定的宽度，在不同的雕刻深度下，刀刃所切削的宽度不一样。设计一个边长为10厘 米的正方形，如果选用刃宽为1毫米的直刀，雕刻刀沿设计路线行走，实际上刻出的是厘米的正方形。因 此，要刻出10厘米的正方形，就必须考虑到刀具的影响，称之为“刀具补偿”。 3．特殊的雕刻效果。 在文泰软件中，提供了影象雕刻以及三维立体字的雕刻功能。影象雕刻是把灰度图像中的灰度变成雕刻 深度进行雕刻，而三维立体字是利用锥刀自身的特性，刻出由浅到深的变化。 彩页为影象雕刻以及三维立体字的实际效果。 计算图形的雕刻路径时，要得到正确的结果，图形必须满足以下条件： 1、图形的每个回路都是闭合的。 如下图所示，图的笔画在A处断开，必须用节点编辑连接后，计算雕刻路径，才能得到正确结果。 2、图形的每个回路不存在自相交。 如下图所示，字的笔画之间有相交的地方（图1）。通过“检查错误”的方法， 去掉多余的环，（见图3的对话框）。将其合并成无相交的图案（图2）。
文泰三维雕刻软件操作规程 文泰雕刻 文泰雕刻软件是 2D 3D 雕刻刻绘专用软件 刻绘是先刻绘机在开电脑控制软件！
1刻绘打开文泰三维雕刻软件 设置基板耗材尺寸 当前为800mm宽600mm长纵向 在刻绘时必须调节尺寸（如条幅即时贴等）按尺寸设 设好尺寸点创建新文件
本软件只默认EPS文件和PLT文件 EPS文件路径圆滑 PLT就比较生硬了它是由直线割圆法做弧 本软件自带文字工具和简易标志 在条幅制作上就可以直接打字了刻字了。 1把基板耗材尺寸设成条幅尺寸！ 2在用边框工具栏的T打字工具打字
选刻绘输出 把材料大小和实际大小 注意镜像 省纸输出调整为正常输出 点击刻绘输出点开始调整刻绘机的正 常工作 刻绘结束后关闭软件和刻绘机即可 雕刻制作路径2D3D切割路径设计 把EPS或PLT文件导入文泰软件！ 打开调整图片位置！ 在软件O选项，里定义原点定义基线方向（本机器为左下角）设置准线第一个 设好路径 一设2D道具型号刀的长宽高刃长 在加工上看需要分为板面水平洗底，沟边。切割。 把外框切割单独做切割路径
首先把图拆分把外框单拿出来放在一边最后设切割 把内部整体圈好合层用2D做出水平洗底或沟边的正常注意刀的深度！设好2D路径主轴的的方向 在把边框选上，设为切割注意切割的深度把两个设好的用对齐工具中心对齐 把两个图用箭头控制挪动到定义原点
NC保存为文件 点保存雕刻路径点查找保存类型选NC文件保存然后确定 NC文件的位置在路径能轻易找到进入Ncstudio V5.4.49 内打开即可 胸牌标牌路径都是这样设 切割字比较简单直接设切割就可以 为了省板经常字体拆分合理的利用空间！
