第一章
1-1 火力发电站水电站及核电站的电力生产和能量转换过程有何异同。
答：火力发电站是由燃煤或碳氢化合物获得热能的热力发电站。水电站是将水流能量转变为电能的电站。核电站是由何核反应获得热能的热力发电站。
1-2电力系统由哪几部分组成各部分有何作用，电力系统的运行有哪些特点与要求？
答：发电站，他是生产电能的工厂。电力网其作用是将电能从发电厂输送并分配至电力用户。电力用户其是电能的使用者。特点 1电力系统发电与用电之间的动态平衡2电力系统的暂态过程十分迅速3电力系统的地区性特色明显4电力系统的影响重要。要求安全可靠优质经济。
1-4电力系统中性点接地方式主要有哪几种？
中性点不接地中性点经消弧线圈接地中性点经阻抗接地和中性点直接接地等
1-5什么是低压配电TN系统、TT系统和IT系统各有什么特点？各适用于什么场合？
答：tn系统在电源端处有一点直接接地而装置的外露可导电部分是利用保护导体连接到那个接地电商的，tn系统不适用于，路灯施工场地农业用电等无等电位联结的户外场所。
tt系统电源只有一点直接接地，而电气装置的外露可导电部分，则是被接到独立于电源系统接地的接地极上。对于无等电位连接作用的户外装置，路灯装置应采用tt系统来供电。
it系统电源的所有带电部分都与地隔离或有一点通过阻抗接地，电气装置的外露可导电部分，被单独地或集中的接地，适用于对供电不间断要求高的电器装置，如医院手术室，矿井下等
1-6如何区别TN-S、TN-C 、TN-C-S系统？为什么民用建筑内应采用tn-s系统
答：tn-s在整个系统中全部采用单独的保护导体。tn-c在整个系统中中性导体的功能与保护导体的功能合并在一根导体中。tn-c-s在系统的一部分中中性导体的功能与保护导体的功能合并在一根导体中。正常情况下PEN 导体不通过工作电流，他只在发生接地故障时通过故障电流，其点位接近地电位。因此对连接PEN导体的信息技术设备不会产生电磁干扰，也不会对地打火比较安全。所以用在民用建筑内。
1-7 电力负荷分级的依据是什么？各级电力负荷对供电有何要求
答：分级的标准政治影响，经济损失人身伤亡。要求一级负荷应由双重电源供电当一电源发生故障时另一电源不应同时受到损坏。二级负荷的供电系统宜由两回线路供电。三级负荷对供电方式无特殊要求。
1-8常用的应急电源有几种？各适用于什么性质的重要负荷。
答：1独立于正常点的发电机组适用于允许中断供电时间为十五秒以上的重量负荷2供电网络中独立于正常电源的专用馈电线路。适用于允许中断供电时间大于双电源自动切换装置的动作时间的重要负荷。3蓄电池.ups或eps装置，适用于允许中断供电时间为毫秒级的重要负荷
1-9什么是分布式电源？与一般中小型燃煤电厂有何区别？
答：分布式电源是相对于传统的集中式供电电源而言的通常只为满足用户需求的发电功率，在数千瓦至数十兆瓦小型模块化且分散布置在用户附近的能源利用率高与环境兼容安全可靠的发电设施。区别分布式电源的一次能源包括风能太阳能和生物质能，等可再生资源。二次能源可为分布在用户端的热电冷联产，实现以直接满足用户多种需求的能源梯级利用提高能源的综合利用效率。
第二章
2-1.用电设备按工作制分哪几类？各有何工作特点？
A.连续工作制：设备在无规定期限的长时间内是恒载的工作制，在恒定负载连续运行时达到热稳定状态。
B.短时工作制：干的时间短，停的时间长。消防设备。
C.周期工作制：干干停停，停停干干。电焊机和起重设备。
2-2.什么是负荷持续率？为什么周期工作制设备功率与负荷持续率有关？
负荷持续率为工作周期中的负荷（包括启动与制动在内）持续时间与整个周期的时间之比以百分数表示。因为周期工作制和短期工作制设备，其电流通过导体时的发热，与恒定电流的发热不同。应把这些设备的额定功率换算为等效的连续工作制的设备功率（有功功率），才能与其它负荷相加。
2-3.计算负荷的意义是什么？
计算负荷是供电系统设计计算的基本依据。如果计算符合过大，将使设备和导线选择偏大，造成投资和有效金属的浪费。如果计算负荷过小，又将使设备和导线选择偏小，造成运行时过热，增加电能损耗和电压损失，甚至使设备和导线烧毁，造成事故。
2-4.什么是尖峰电流？尖峰电流与计算电流同为最大电流，各在性质和用途上有哪些区别？
尖峰电流是指只持续1-2s的短时最大负荷电流，它是用来计算电压下降，电压波动，选择保护电器和保护元件等的依据。
2-5.在供电系统中，无功功率补偿的方式有哪几种？各种补偿方式有何特点？
A.高压集中补偿;补偿方式不及后两种补偿方式，但便于集中运行维护，能对企业高压侧的无功功率进行有效补偿，以满足企业总功率因数的要求，所以适用于一些大中型企业中
B.低压集中补偿:补偿效果较高压集中补偿好，可直接补偿低压侧的无功功率，特别是它能减少变压器的视在功率，从而可使主变压器容量选得较小，因而在实际工作中应用的十分普遍。
C.分散就地补偿:补偿效果最好，应予以优先采用。但这种补偿方式总的投资较大，且电容器组在被补偿的设备或设备停止运行时，它也将一并切除，因此其利用率较低。这种就地补偿方式特别适用于负荷平稳，长期运行而容量又大的设备，如大型感应电动机，高频电炉等。也适用于容量虽小但数量多而分散且长期稳定运行的的设备。2-6.通过哪些技术措施可降低供电系统的电能损耗？
减少电力线路电能损耗，减少变压器的电能损耗（铁损和铜损）
第三章
3-1.短路产生的原因和后果有哪些？
A.绝缘损坏
B.过电压（雷击）击穿
C.操作失误
D.鸟兽跨越。
E.恶劣天气
危害：A.热作用和电动作用B.影响其它设备C.造成电网，发电机的解列D.造成经济严重损失E.干扰通信和自动系统。
3-2.短路类型有哪些，各有何特点？
（1）相对地短路。特点：在中性点直接接地或中性点经阻抗接地系统中发生的相导体与大地之间的短路。（2）相间短路。A.三相短路：阻抗相等，电压和电流保持对称，短路点的电压为零，电压与电流的相径差接近90度
B.两相短路：不对称，相电压为零（短路点），故障点的电流大小相等方向相反。
C.两相接地短路：同一地点或不同地点同时发生单相接地，对于无中性线系统线路电压升至根号3倍
D.单相短路：发生在中性点接地系统中，属不对称短路。
3-3什么样的系统可认为是无限大容量电源供电系统？突然短路时，系统的短路电流将如何变化？
答：在工程计算中，如果以供电电源容量为基准的短路回路计算阻抗不小于3，短路时即认为电源母线电压将维持不变，不考虑短路电流交流分量的衰减，可按短路电流不含衰减交流分量的系统，即无限大容量电源供电系统。突然短路时，短路电流在达到稳定值之前，要经过一个暂态过程。
3-4短路电流非周期分量是如何产生的？其初始值与什么物理量有关？为什么低压系统的短路电流非周期分量较高压系统的短路电流非周期分量衰减快？
答短路电流非周期分量是因短路电路含有感抗，电路电流不能突变，而按楞次定律感应的用以维持短路初瞬间电流不致突变的一个反向衰减性电流。
3-5采用标幺制与有名单位制计算短路电流各有什么特点？
答：标幺值是一种相对单位制，因短路计算中的有关物理量是采用标幺值而得名，按标幺制进行短路计算时，一般是先选定基准容量S d和基准电压U d。
有名单位制特点：直接将变压器高压侧系统看做是无限大容量电源系统进行计算;计算过程用有名单位制，电压用v、电流用kA、容量用KVA。
3-6在远离发电机端的三相供电系统中，两相短路电流和三相短路电流有什么关系？
答：两相短路电流是三相短路电流的0.866
3-7为什么Dyn11联结变压器低压侧的单相短路电流要比同等容量的Yyn0联结变压器低压侧的单相短路电流大得多？
答：对Dyn11联结变压器，由于其相-保护导体阻抗值即为没相阻抗值；而对Yyn0联结变压器，其相-保护导体阻抗值很大。因此，Dyn11联结变压器低压侧的单相短路电流要比同等容量的Yyn0联结变压器低压侧的单相短路电流大得多。
3-8:什么是短路电流的电动力效应和热效应?如何校验一般电器的动热稳定性?
答:强大的短路电流通过电器和导体,将产生很大的电动力,即电动力效应,可能使电器和导体受到破坏或产生永久性变形。短路电流产生的热量,会造成电器和导体温度迅速升高,即热效应,可能使电器和导体绝缘强度降低,
加速绝缘老化甚至损坏。
第四章
4-1.电器在供电系统中的作用是什么？供配电系统对电器有哪些要求？表征这些要求的参数是什么？
答：1通络2保护3控制4变换5调节
4-2.电弧对电器的安全运行有哪些影响？开关电器中有哪些常用的灭火方法？其中最常用最基本的灭火方法是什么？
答：首先，电弧延长了电路开断的时间。其次，电弧的高温可能烧损开关触头，烧毁电器，电线电缆，甚至引起火灾和爆炸事故。另外，由于电弧在电动力，热力作用下能够移动，很容易造成飞弧短路和伤人，或引起事故的扩大。方法：1迅速拉长，冷却电弧2利用外力吹弧3将长弧分短4利用狭缝灭弧5采用真空灭弧或六氟化硫气体灭弧。最常用的灭弧方法是第一个。
4-3.高压断路器有何功能？常有灭弧介质有哪些？
断路器是一种能关合，承载和开断正常回路电流。并能关合在规定的时间内承载和开断规定的过载电流的开关设备。用来对高压电路进行正常关合，开断。与继电保护装置作用下自动跳闸，保护电路。灭弧介质：油，六氟化硫，真空，压缩空气。
4-4熔断器的主要功能是什么？熔体熔断大致可分为哪些阶段？
熔断器主要用来对交流高压线路和高压电气设备进行短路保护，有的也具有过负荷保护的功能。阶段：1从熔体中出现短路电流计到熔体熔断2从熔体熔断到产生电弧3从电弧产生到电弧熄灭。
4-5.高压隔离开关有何功能？
高压隔离开关主要用来隔离高压电源以保证其他设备的安全检修。他没有专门的灭弧装置，因此不允许带负荷操作。但它可以用来通段一定的小电流，竹励磁电流不超过2A的空载变压器，电容电流不超过5A的空载线路以及电压互感器和避雷器的电路等。
4-6高压负荷开关有何功能？它可装设什么保护装置？在什么情况下可自动跳闸？在采用负荷开关的高压电路中，采取什么措施来作短路保护？
高压开关不仅可以开断负荷电流环可以与保护装置一起配合开端故障电流，一般装设过流保护和速断保护，当线路负荷超过整定值或发生短路故障时保护装置启动使高压开关跳闸。采用高压负荷开关---熔断器组合电器或断路器来保护短路。
4-7 高压负荷开关—限流熔断器组合电器与断路器相比，为什么比较适合用在环网供电单元和箱式变电站？
一是结构简单，造价低；二是保护特性好。用它保护变压器比用断路器更有效。当变压器发生故障时，为使邮箱不爆炸，必须在20ms内切除短路故障。限流熔断器可在10m内切除，而短路器需要60m左右。
4-8 电流互感器和电压互感器具有何功能？各有何结构特点
电流互感器的作用为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的大电流按比例变换成小电流,供给测量仪表和保护装置使用。
电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
两者区别在于一个是测电流一个是测电压。电流互感器是串联在电路中，一次绕组匝数少，导体相当粗；二次绕组匝数，导体细。且二次不能开路；电压互感器是并联在电路中，一次绕组比二次绕组匝数多，二次不能短路。
4-9低压断路器有何功能？配电用低压断路器按结构形式分有哪两大类？各有何结构特点？
低压断路器(曾称自动开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。
低压断路器的分类方式很多，按结构分，低压断路器分为万能式断路器和塑料外壳式断路器两大类。
万能式通常以具有绝缘衬垫的框架结构底座将所有构件组成一整体并具有多种结构变化方式，用途。它通常采用电动弹簧储能操作机构，主要安装在低压配电柜中。
塑料壳时断路器壳内中央有一个操作手柄，该操作手柄可以直接操作，也可以手动操作机构或电动操作。
4-10低压自动转换开关电器有何功能
由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。
4-11电流互感器常用接线方式有哪几种？各用于什么场合？
1:一相式接线,用来测量一相或三相(通过转换开关)电流
2:不完全星形接线,也称V形接线用来测量负荷平衡或不平衡的三相三线制线路电流,6-10KV中性点不接地系统广泛应用,不完全星形接线组成的继电保护电路,能对各种相间短路进行保护,但与三相星形接线比较灵敏度差,但少用了一个互感器降低了成本
3:差式接线:通常应用于继电保护线路中,如线路或电动机保护及电容器横联差动保护,它能反映各种相间短路
4:星形接线:测量负荷平衡或不平衡的三相电力系统的三相电流,这种接线方式对三相、两相短路及单相接地短路具有相同的灵敏度，可靠性较高。
4-12接成Yynd联结的电压互感器应用于什么场合？
可测量各个线电压及相对地电压，而接成开口三角形的剩余二次绕组可测量零序电压，可接用于绝缘监视的电压继电器或微小机电流接地选线装置
4-13什么叫选择性低压断路器和非选择性低压断路器？
非选择型断路器的脱扣器一般为热电磁式，保护特性为过载长延时动作和短路瞬时动作。选择型断路器的脱扣器一般为电子式或智能式，保护特性有两段式三段式和四段式。
4-16绝缘电线主要用于哪些场所？如何选择其绝缘材料？
绝缘电线大量应用于低压配电线路及至用电设备的末端线路。
4-17何为电线电缆的阻燃性和耐火性？如何选择使用？
电线电缆的阻燃性是指在规定实验条件下，式样被燃烧，在撤去火源后火焰的蔓延仅在限定范围内，且残焰和残灼能在限定时间内自行熄灭的特性。
电线电缆的耐火性是指在规定实验条件下是要在火焰中被燃烧一定时间内能保持正常运行的性能。
4-18电线电缆导体截面积的选择应考虑哪些条件？
1发热条件2电压损失条件3短路热稳定条件4经济电流条件5机械强度条件
4-19低压配电线路的N导体截面积与PE导体截面积应如何选择？
对单相两线制线路由于其中性导体电流与相导体电流相等因此中性导体应和相导体具有相同截面积。三相四线制线路中的中性导体要通过不平衡电流或零序电流因此中性导体的允许载流量不应小于三相系统中的最大不平衡电流的影响。
4-20配电线路布线系统及敷设方式的确定主要取决于哪些因素？
配电线路的敷设应符合场所的环境特征、建筑物和构筑物的特征、人与布线之间可接近的程度、能承受短路可能出现的机电应力、能承受安装期间或运行中布线可能遭受的其他应力和导线的自重等条件。
配电线路的敷设应避免因环境温度、外部热源、浸水、灰尘剧集及腐蚀性或污染物质等外部环境影响带来的损害，并应防止在敷设和使用过程中因受撞击、震动、电线或电缆自重和建筑物的变形等各种机械应力作用而带来的损害。
4-21、压配电线路应设置哪些保护措施？
低压配电线路应按要求装设短路保护、过负载保护和接地故障保护，保护电器应能在故障造成危害之前切断供电电源
4-22、低压配电系统的中性导体如何设置过电流保护？
4-23、什么是剩余电流；剩余电流保护电器的类型及其特点？
剩余电流是指在同一时刻电气装置中的电气回路给定点处的所有带电导体电流瞬时值的代数和。
剩余电流保护器按功能分有剩余电流断路器，剩余电流动作保护继电器。
剩余电流断路器用于在正常工作条件下接通承载和分段电流
剩余电流动作保护继电器有剩余电流互感器来检测剩余电流，并在规定条件下，当剩余电流达到或超过给定值时使电器的一个或多个电器输出电路中的触头产生开闭动作。
4-27、配电线路装设的上下级保护电器如何保证其动作的选择性配合？
1.要求配电线路末级保护电路器以最快的速度切断故障电路，在不影响工艺要求的前提下最好采用瞬时切断
2.上一级保护采用断路器时，设有短延时脱扣，并合理设定其整定电流和延时时间，以保证下级保护先动作
3.上一级保护采用熔断器时，其反时限特性应与下级配合，可用过电流选择比给于保证
4-25、如何选择跟整定配电保护低压断路器过电流脱扣器动作电流？
选择低压断路器时，应先按一般要求初步选择类型极数额定电流分断能力及附件，然后根据保护特性要求断定断路器与过电流脱扣器的额定电流并整定其动作电流。
4-24如何在建筑物内设置接地故障电器火灾防护？
采用高灵敏性的剩余电流保护装置。为了防止线路绝缘损坏引起接地电弧火灾，至少应在建筑物电源进线处设置剩余电流保护，保护电器动作与信号或切断电源，设置在火灾危险场所的剩余电流保护电器其动作电流不应大于300mA，应预防火灾的剩余电流保护器动作与切断电源时，应能断开回路的带电保护体以防止中性导体因接地故障出现高电位带来的危害。
4-26、如何选择和校验低压熔断器熔体电流？
选择低压熔断器时应先按一般要求选择类型额定电流分断能力然后根据保护特性要求确定熔断器的熔体电流
第五章
5-1什么是供电系统的一次接线？对一次接线要和基本要求？怎样绘制一次接线图？
一次接线是指由店里变压器各种开关电器及配电线路按一定顺序连接而成的用于电能输送和分配的电路。一次接线包括变配电所电气主接线和高低压配电系统接线两方面。对一次接线的要求包括安全可靠优质灵活经济等方面。安全包括设备安全及人身安全。可靠就是一次接线应符合一，二级负荷对供电可靠性的要求。优质就是一次接线应保证供电电压偏差电压波动和闪变谐波三相电压不平衡等技术参数低于国家规定指标，满足用户对电能质量的要求。灵活是用最少的切换来适应各种不同的运行方式。经济是一次接线在满足上述技术要求的前提下尽量做到接线简化占地少费总费用最小。
5-2电力变压器按绝缘及冷却方式分有哪几种形式？多层和高层主体建筑内变电所应选用哪种形式变压器？
变压器按绝缘及冷却方式分有油浸式变压器，干式变压器及充气式变压器。多层或高层主体建筑内的变电所考虑到防火要求应采用干式，气体绝缘或非可燃性液体绝缘的变压器。
5-3变压器过负荷运行对变压器的寿命有何影响？其过负荷能力基于哪些因素有关？
变压器负荷高和冷却介质温度高导致绝缘的温度高，绝缘老化加速绝缘寿命缩短。事故过负荷为了向电力用户输送不间断的电力，变压器的绝缘寿命可能会有一个不长时间的加速损耗。
5-6变配电所电器主接线有哪些形式？各有什么优缺点？各适用于什么场合？
基本形式按有无母线通常分为有母线的主接线和无母线的主接线两大类。有母线的主接线分单母线接线其优点是简单清晰设备上运行操作方便且有利于扩建但可靠性与灵活性不高，适用于出现回路少的小型变配电所。分段单母线接线只保留了单母线接线的优点又在一定程度上客服了他的缺点如缩小了母线故障的影响范围分别从两个母线上引出两路出线可保证对一级负荷的供电等，当变配电所具有三个及以上电源时可采用，双母线接线的优点是可靠性高运行灵活扩建方便，缺点是设备多操作繁琐造价高，一般仅用于有大量一二级负荷的大型变电所。线路～变压器组单元接线特点是接线简单设备少，经济性好，适用于一路电源进线且只有一台主变压器的小型变电
所。桥式接线简单使用设备上造价低有一定的可靠性与灵活性易扩展。内桥接线适于电源线路较长变压器不需要经常切换操作的情况，外桥接线适用于电源线路较短变压器需经常切换操作的情况。
5-7在进行配电所电器主接线设计时一般应遵循哪些原则和步骤？
1根据已知条件确定供电电源电压及其进线回路数。2根据负荷大小与性质选择主变压器的台数容量及型式。3拟定可采用的主接线形式。4考虑所用电与操作电源的取得。5由公用电网供电还需确定电能计量方式6确定对负荷的配电方式和无功补偿方式。7选择高低压开关电器8通过各方案的技术经济比较，确定最终方案9确定相应的配电装置布置方案
5-8高低压配电系统的基本接线形式有哪些为提高供电可靠性性可采取什么措施。
高压配电系统的接线形式有放射式树干式和环式等。一般采用放射式。低压配电系统的接线形式也有放射式树干式环式和链式
5-10变配电所所指选择应考虑哪些条件？变电所靠近负荷中心有什么好处？
接近负荷中心以减少低压供电半径，降低电缆投资，节约电能损耗，提高供电质量，同时还要考虑进出线方便，设备运输方便，接近电源侧。为确保变电所安全运行应避开有剧烈震动或高温，有污染源，经常积水或漏水，地势低洼，易燃易爆等区域。
5-11变配电所总体布置应考虑哪些基本要求？
1便于运行维护与检修2便于进出线3保证运行安全4节约土地与建筑费用5适应发展要求
第六章
6-1.什么是供电系统的二次接线？包括哪些回路？
二次回路按电源性质分，有直流回路和交流回路。交流回路又分交流电流回路和交流电压回路。交流电流回路有电流互感器供电，交流电压回路有电压互感器供电。
二次回路按其功能分，有操作电源回路、电气测量回路与绝缘监视装置、高压断路器的控制和信号回路、中央信号装置、继电保护回路以及自动化装置等。
6-2.什么是变配电所操作电源？对其有何要求？常用的直流操作电源有哪几种？有何特点？常用的交流操作电源有哪几种？有何特点？
变电所的操作电源是供高压断路器控制回路、继电保护回路、信号回路、监测装置及自动化装置等二次回路所需的工作电源。操作电源对变配电所的安全可靠运行起着极为重要的作用，嗯，正常运行时应能保证断路器的合闸和跳闸；事故状态下，在母线电压降低甚至消失时，应能保证继电保护系统可靠的工作，所以要求充分可靠，容量足够并具有独立性。
6-3.对电气测量仪表有何要求？变配电装置中各部分仪表的配置有何规定？
对电气测量仪表，要保证其测量范围和准确度满足电气设备运行监视和计量的要求，并力求外形美观，便于观测，经济耐用等。
6-4.为什么中性点非有效接地的系统中，变电所10kv每段母线上应装设绝缘监视装置？
中性点非有效接地的电力系统发生单相接地故障时，线电压值不变，而故障相对地电压为零，非故障相对地电压上升为线电压，出现零序电压。该故障并不影响电力系统的继续运行，但接地点会产生间歇性电弧以致引起过电压，损坏绝缘，发展成为两相接地短路，导致故障扩大。因此在该系统中，应当装设绝缘监视装置。
6-5.对断路器的控制和信号回路有何基本要求，通常是如何满足的？
a.应能监视控制回路保护装置及跳，合闸回路的完好性。通常中小型变电所所采用灯光监视方案，中大型变配电所所采用音响监视方案和微机远方监视。
b.合闸和跳闸动作完成后，应能使命令脉冲解除，即能切断合闸和跳闸回路。断路器操作机构中的维持机构能使断路器保持在合闸和跳闸状态。因此，跳合闸线圈儿是按短时工作设计的，长时间通电会烧毁。
c.应能指示断路器正常合闸和跳闸的位置状态，并能区分断路器自动合闸和跳闸的指示信号。如前所述，可分别用红绿灯的平光以及闪光来表示，一般在小型变配电所和采用微机远方控制的变配电所闪光信号也可以取消，而通过其他信号如音响信号来指示。
d.应有防止断路器连续多次跳合闸的防跳回路，各种型号的操动机构本身不具备机械防跳性能应加装电气防跳回
路。当采用整体结构的真空断路器时，其机构内配有防跳继电器，在保护动作跳闸的同时可切断合闸回路实现电气防跳。
6-6.变配电所中有哪些信号？各起哪些作用？
在有人值班儿的变配电所中，通常将事故信号和预告信号集中在值班室和控制室反映，他们是各种信号的中央部分，故称为中央信号。
对于中央预告信号装置的要求：当供电系统发生故障和不正常工作状态但不需立即跳闸的情况时，应及时发出音响信号，并能显示故障性质和地点的指示信号。预告音响信号通常采用电铃，应能手动和自动复归。
对中央事故信号装置的要求：在任一断路器事故跳闸时，能瞬时发出音响信号，并在控制屏和配电装置上有表示事故跳闸的具体断路器位置的灯光指示信号。中央事故音响信号采用电笛，应能手动和自动复归。
第七章
7-1继电保护装置有哪些任务和基本要求？
答：任务：在电力系统中检出故障或其他异常情况，从而切除故障，终止异常情况或发出信号或指示。要求：满足速动性，选择性，灵敏性和可靠性。
7-2什么是电流继电器的动作电流，返回电流，返回系数？如果返回系数太小，会出现什么问题？
答：动作电流：流入电流继电器线圈中的使继电器从初始状态进入动作状态的最小电流；返回电流：流入电流继电器线圈中的使继电器从动作状态返回到初始状态的最大电流；返回系数：电流继电器的返回电流与动作电流的比值。；如果返回系数太小，则可能使保护装置发生误动作。
7-3继电保护装置有哪几种接线形式？什么事接线系数？
答：接线形式：三相三继电器和两相两继电器
接线系数：继电器线圈电流与电流互感器二次电流的比值
7-4为什么采用交流操作电源时，过电流保护通常采用“去分流跳闸”方式？
答：一般交流操作电源的电压受一次系数的影响很大，故不能用过电流保护，此时，作用于断路器跳闸的能量通常来自于电流互感器，采用去分流跳闸方式。
7-5简要说明定时限过电流保护装置和反时限过电流保护装置的组成特点，整定方法？
答：定时限过电流保护特点：采用直流操作电源或带有UPS装置的交流操作电源，保护接线形式为三相三继电器式；整定方法：定时限过电流保护的动作时间，利用时间继电器来整定，争顶起来简单方便反时限过电流保护特点：采用交流操作去分流跳闸方式，保护接线形式为三相三继电器式；整定方法：根据动作电流，选好继电器电流，根据动作时间选好继电器时限特性曲线。
7-6电流速断保护为什么会出现保护“死区”？如何弥补？
答：由于电流速断保护的动作电流是按躲过线路末端的三相短路电流来整定的，并乘上一个可靠系数，因此速断电流将大于这套保护装置所保护的线路靠近末端的一段线路上的短路电流，在这段线路上发生短路时，电流速断保护装置不会动作，即电流速断保护不可能保护线路的全厂。这一电流速断保护不能保护的区域，称为保护“死区”。由带时限的过电流保护实现主保护。
7-8试分析电力线路定时限过电流保护与电流速断保护原理接线图，并说明当线路首端发生三相短路和线路末端发生三相短路时的保护动作过程。
答：定时限过电流保护：当配电线路发生相间短路时，电流继电器BE瞬时动作，闭合其触头，使时间继电器KF 动作，KF经过整定的时限后，其延时触电闭合，使串联的信号继电器KS动作。KS动作后，其指示牌掉下，同时接通信号回路，给出灯光信号和音响信号。KF触电同时接通电压型跳闸线圈回路，使断路器QA跳闸，切除短路故障。在短路故障被切除后，继电保护装置除KS外的其他所有继电器均自动返回起始状态，仅KS需手动复位。
电流速断保护：电流速断保护按被保护设备的短路电流整定，当短路电流超过整定值时，则保护装置动作，断路器跳闸，电流速断保护一般没有时限，不能保护线路全长。
7-9在非有效接地的供电系统中，发生单相接地短路故障时，通常采用哪些保护措施？简要说明其基本原理、答：有零序电压保护和零序电流保护
零序电压保护：流入电路中任一节点的复电流的代数和等于零，即∑I=0，它是用零序电流互感器作为取样元件。在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序流互感器的二次侧绕组无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序流互感器的环形铁芯中产生磁通，
零序流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。零序电流保护：流入电路中任一节点的复电流的代数和等于零。在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。
7-10 根据变压器的故障种类及不正常运行状态，变压器一般应装设哪些保护？
答：1）电流速断保护或纵联差动保护2)过电流保护3）中性点直接接地或经小电阻接地侧的单相接地保护4）过负荷保护5）温度信号6）气体保护7）压力保护
7-12对变压器中性点直接接地侧的单相短路，可采取哪种保护措施？
答：一般在中性点处装设零序方向过流保护和中性点零序过流保护。
7-14试述变压器差动保护的基本原理，分析其产生不平衡电流的原因及抑制方法
答：原因：正常运行和外部短路，有电流流入电流继电器称此种电流为不不平衡电流。
抑制方法：变压器一次侧星形，将互感器一次侧接成三角形连接。
变压器二次侧三角形联结，将互感器二次侧结成星形。
7-15电力电容器要设置哪些保护？
答：1）短时限的电流速断和过电流保护2）专用熔断器保护3）不平衡保护4）单相接地保护5）过电压保护6）失电压保护
7-16电动机的电流速断保护和纵联差动保护各试用于什么情况？动作电流如何整定？
答：如果变压器过电流保护的动作时间大于0.5~0.7s，应装设电流速断保护。纵联差动保护多用于较大的变压器和旋转电动机，主要用来保护电压内部以及引出线和绝缘套的相间短路。
7-17试述微机保护装置的硬件基本构成
答：主要由计算机系统，模拟量数据系统采集系统，开关量输入输出系统，人机接口四部分组成。
7-18微机变压器差动保护装置有什么特点？
答：1）Yd联结变压器的Y侧电流互感器的二次侧仍采用Y联结，其相位补偿由数值计算来实现，消除了由于电流互感器的星三角变换在二次回路中带来的不平衡环流。2）通过引入平衡调整系数进行二次侧电流差的数值计算，进一步减小因互感器变比和特性不同引起的不平衡电流，比采用平衡线圈更为合理有效3）利用比率制动原理准确区分内部故障和外部故障，利用二次谐波制动原理鉴别励磁涌流，大大提高差动保护的可靠性和灵敏性4）具有变压器内部严重故障加速保护功能5）采用运算和逻辑处理实现CT和PT断线的报警和闭锁。
第八章
1：备用电源自动投入装置和自动重合闸装置有何作用？
答：如果装设备用电源自动投入装置（ASE），则当工作电源线路突然断电时，在ASE作用下，自动将工作电源断开，将备用电源投入运行，从而大大提高供电可靠性，保证对用户的继续供电。运行经验表明，架空线路上的故障大多是暂时性的，这些故障在短路器跳闸后，多数能很快的自行消除。因此，如采用自动重合闸装置，使断路器自动重新合闸，迅速恢复供电，从而可大大提高供电可靠性，避免因停电带来的损失。
2：配电自动化系统涵盖哪些内容？应具有哪些基本功能？
答：它主要由计算机系统、通信系统以及远方终端设备组成，以实时的方式实行对配电网的远方监视、控制和操作，并与上一级的电力调度自动控制系统相联系，是一种可以使配电在远方以实时方式监视、协调和操作配电设备的自动化系统，主要包括配电网监视控制和数据采集系统，配电网地理信息系统和需方管理等几个部分。功能：配电网的实时监视与控制、安全性控制、经济性控制、质量控制、负荷控制。
3：配电自动化有哪些通信方式？
答：配电线载波、低压配电线载波、工频控制、脉动控制、电话专线、拨号电话、CATV通道、现场总线、RS-485、多模光缆、单模光缆、无线扩频、UHF或VHF电台、微波、调幅或调频广播、卫星。
4：简述馈线自动化的作用与意义。
答;馈线自动化就是监视馈线的运行方式和负荷。当故障发生后，及时准确的确定故障区段，迅速隔离故障区段并恢复健全区段供电。功能：运行状态监测、远方与就地控制、故障区隔离，负荷转供与恢复供电、无功补偿与调压。
5：重合器基本功能：
答：当事故发生后，如果重合器经历了超过设定值的故障电流，则重合器跳闸，并按预先整定的动作顺序作若干次合、分的循环操作，若重合成功则自动终止后续动作，并经一段延时后恢复到预先的整定状态，为下一次故障做好准备。若重合失败则闭锁在分闸状态，只有通过手动复位才能解除闭锁。
6：由FTU组成的馈线自动化系统中，FTU有哪些功能？
答：通信、遥测、遥控、统计、对时、事件顺序记录、事故记录、定值远方修改和召唤定值、自检和恢复、远方控制闭锁与手动操作、远程电能采集、微机保护和故障录波。
7：简述变电所综合自动化系统的基本功能。
答：微机远动、微机继电保护、自动控制装置功能。
8：简述负荷控制系统的组成及功能。
答：由负荷控制中心和负荷控制终端组成。前者可对各负荷控制终端进行监视和控制的站，也称主控站。负荷控制终端的功能有：电能脉冲记录、最大需量统计、分时电量记录、电压采集、开关量采集、当地打印、当地显示、SEO、当地设置定值、远方设置定值、当地报警、远方控制等。
1-1试述电力系统的组成及各部分的作用？ 各级电压的电力线路将发电厂、变配电所和电力用户联系起来的一个发电、输电、变电、配电及用电的整体即为电力系统。电力系统由以下几部分组成： （1）发电将一次能源转换成电能的过程即为“发电”。根据一次能源的不同，有火力发电、水力发电和核能发电，还有风力、地热、潮汐和太阳能等发电方式。 （2）变电与配电 变电所的功能是接受电能、转换电压和分配电能。 仅用于接收和分配电能，而没有变压器的场所称为配电所 （3）电力线路电力线路将发电厂、变电所和电能用户连接起来，完成输送电能和分配电能的任务。 （4）电能用户包括工业、企业在内的所有用户（用电单位），使用（消耗）电能 1-4 电力系统中性点运行方式有哪几种？各自的特点是什么？ 答：电力系统中性点运行方式有中性点有效接地系统（包括中性点直接接地系统）和中性点非有效接地系统（包括中性点不接地和中性点经消弧线圈或电阻接地）。 1）中性点不接地系统 特点：发生单相接地故障时，线电压不变，非故障相对地电压升高到原来相电压的√3倍，故障相电容电流增大到原来的3倍。 2）中性点经消弧线圈接地系统 特点：发生单相接地故障时，与中性点不接地系统一样，非故障相电压升高√3倍，三相导线之间的线电压仍然平衡。 3）中性点直接接地系统 特点：当发生一相对地绝缘破坏时，即构成单相接地故障，供电中断，可靠性降低。但由于中性点接地的钳位作用，非故障相对地电压不变。电气设备绝缘水平可按相电压考虑。在380/220V低压供电系统中，采用中性点直接接地可以减少中性点的电压偏差，同时防止一相接地时出现超过250V的危险电压。 2--2在供电系统设计中，考虑上述因素后就需要确定一个最大的、恒定不变的等效负荷来代替实际变化的真实负荷，作为工程设计的依据。该最大的、恒定不变的等效负荷（假想负荷）在供电系统工程设计中称为计算负荷。 实际负荷：真实存在、随机变化的； 计算负荷：假想最大的、恒定不变的等效负荷； 假想负荷于实际负荷之间的关系（等效含义）： 根据计算负荷所选择的配电设备，在实际负荷长期作用下，其温升不超过配电设备在规定使用年限内所允许的最高温升。 即：用电设备在实际运行中对配电设备所产生的最大热效应与计算负荷（等效负荷）产生的热效应相同。 计算负荷是供电系统结构设计、导线及变压器等配电设备参数选择的依据。 从发热的角度分析，计算负荷在数值上等于用户典型日负荷曲线中的30min最大平均负荷P30。 变压器台数选择应考虑哪些因素？什么是明备用？什么是暗备用？ 答：台数选择考虑因素：（1）供电可靠性要求（2）负荷变化与经济运行（3）集中负荷容量大小 明备用：一台变压器工作，另一台变压器停止运行作为备用，此时两台变压器均按最大负荷
电力工程基础试题及参考答案
电力工程基础试题及参考答案 一、填空题 I.降压变压器高压侧的主分接头电压为220kv, 若选择+ 2X 2.5%的分接头，则该分接头电压为231KV 2.电力系统中性点有效接地方式指的是中性 点直接接地。 3 ?输电线路的电气参数包括电抗、电导、电纳 禾廿电阻 4.输电线路的电压偏移是指线路始端或末端母 线的实际运行电压与线路额定电压的数值 差 5.电力系统的潮流分布一般是用各节点的电压 禾和功率表示。 6?调整发电机组输出的有功功率用来调整电力系统运行
的频率。 7.复合故障一般是指某一时刻在电力系统_二 个及以上地方发牛故障。 8?减小输出电元件的电抗将提高系统的 静态稳定性。 二、单项选择题 II?同步发电机的转速和系统频率之间是否有严 格的关系（②） ①否②是③不一一 定④根据发电机的形式定 12.三绕组变压器的结构、通常将高压绕组放在 （③） ①内层②中间层③外层 ④独立设置 13.中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（③） ①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿 14 .三相导线的几何均距越大，贝得线的电抗 （②）
①越大②越小③不变 ④无法确定 15.变压器的电导参数G,主要决定于哪一个实验数据（①） ①厶P O②厶P K③L k% ④I。％ 16.当功率的有名值为s = P+ jQ时（功率因数角为）取基准功率为S,则有功功率的标么值为 （③） ①②③-P s n cos?S n sin?S n ^④ P cos -sn 17.环网中功率的自然分布是（④） ①与电阻成正比分布②与电 抗成正比分布 ③与阻抗成正比分布④与阻 抗成反比分布 18.在同一时间内，电力网的电能损耗与供电量之比的百分值称为（②） ①负载率②网损率③供电率 ④厂用电率 19.电力系统的频
第一章 1-1 火力发电站水电站及核电站的电力生产和能量转换过程有何异同。 答：火力发电站是由燃煤或碳氢化合物获得热能的热力发电站。水电站是将水流能量转变为电能的电站。核电站是由何核反应获得热能的热力发电站。 1-2电力系统由哪几部分组成各部分有何作用，电力系统的运行有哪些特点与要求？ 答：发电站，他是生产电能的工厂。电力网其作用是将电能从发电厂输送并分配至电力用户。电力用户其是电能的使用者。特点 1电力系统发电与用电之间的动态平衡2电力系统的暂态过程十分迅速3电力系统的地区性特色明显4电力系统的影响重要。要求安全可靠优质经济。 1-4电力系统中性点接地方式主要有哪几种？ 中性点不接地中性点经消弧线圈接地中性点经阻抗接地和中性点直接接地等 1-5什么是低压配电TN系统、TT系统和IT系统各有什么特点？各适用于什么场合？ 答：tn系统在电源端处有一点直接接地而装置的外露可导电部分是利用保护导体连接到那个接地电商的，tn系统不适用于，路灯施工场地农业用电等无等电位联结的户外场所。 tt系统电源只有一点直接接地，而电气装置的外露可导电部分，则是被接到独立于电源系统接地的接地极上。对于无等电位连接作用的户外装置，路灯装置应采用tt系统来供电。 it系统电源的所有带电部分都与地隔离或有一点通过阻抗接地，电气装置的外露可导电部分，被单独地或集中的接地，适用于对供电不间断要求高的电器装置，如医院手术室，矿井下等 1-6如何区别TN-S、TN-C 、TN-C-S系统？为什么民用建筑内应采用tn-s系统 答：tn-s在整个系统中全部采用单独的保护导体。tn-c在整个系统中中性导体的功能与保护导体的功能合并在一根导体中。tn-c-s在系统的一部分中中性导体的功能与保护导体的功能合并在一根导体中。正常情况下PEN 导体不通过工作电流，他只在发生接地故障时通过故障电流，其点位接近地电位。因此对连接PEN导体的信息技术设备不会产生电磁干扰，也不会对地打火比较安全。所以用在民用建筑内。 1-7 电力负荷分级的依据是什么？各级电力负荷对供电有何要求 答：分级的标准政治影响，经济损失人身伤亡。要求一级负荷应由双重电源供电当一电源发生故障时另一电源不应同时受到损坏。二级负荷的供电系统宜由两回线路供电。三级负荷对供电方式无特殊要求。 1-8常用的应急电源有几种？各适用于什么性质的重要负荷。 答：1独立于正常点的发电机组适用于允许中断供电时间为十五秒以上的重量负荷2供电网络中独立于正常电源的专用馈电线路。适用于允许中断供电时间大于双电源自动切换装置的动作时间的重要负荷。3蓄电池.ups或eps装置，适用于允许中断供电时间为毫秒级的重要负荷 1-9什么是分布式电源？与一般中小型燃煤电厂有何区别？ 答：分布式电源是相对于传统的集中式供电电源而言的通常只为满足用户需求的发电功率，在数千瓦至数十兆瓦小型模块化且分散布置在用户附近的能源利用率高与环境兼容安全可靠的发电设施。区别分布式电源的一次能源包括风能太阳能和生物质能，等可再生资源。二次能源可为分布在用户端的热电冷联产，实现以直接满足用户多种需求的能源梯级利用提高能源的综合利用效率。 第二章 2-1.用电设备按工作制分哪几类？各有何工作特点？ A.连续工作制：设备在无规定期限的长时间内是恒载的工作制，在恒定负载连续运行时达到热稳定状态。 B.短时工作制：干的时间短，停的时间长。消防设备。 C.周期工作制：干干停停，停停干干。电焊机和起重设备。 2-2.什么是负荷持续率？为什么周期工作制设备功率与负荷持续率有关？ 负荷持续率为工作周期中的负荷（包括启动与制动在内）持续时间与整个周期的时间之比以百分数表示。因为周期工作制和短期工作制设备，其电流通过导体时的发热，与恒定电流的发热不同。应把这些设备的额定功率换算为等效的连续工作制的设备功率（有功功率），才能与其它负荷相加。 2-3.计算负荷的意义是什么？ 计算负荷是供电系统设计计算的基本依据。如果计算符合过大，将使设备和导线选择偏大，造成投资和有效金属的浪费。如果计算负荷过小，又将使设备和导线选择偏小，造成运行时过热，增加电能损耗和电压损失，甚至使设备和导线烧毁，造成事故。
第一章 1、城市轨道交通的特点是什么？ 安全，快捷，准时，舒适，运量大，无污染，占地少且不破坏地面景观。 2、城市轨道交通有哪些类型，各有什么特点？（特点只列举了突出点） （1）地铁：单向运量3-7万人次/h，建设成本最高 （2）轻轨：单向运量2-4万人次/h （3）市郊铁路：单向运量6-8万人次/h，建设成本最低，站间距大，速度最快。 （4）独轨：单向运量1.2万人次/h。无法与其他三种接轨 3、城轨供电系统的功能及要求是什么？ 功能：全方位的服务，故障自救，系统的自我保护，防止误操作，方便灵活的调度，完善的控制、显示和计量，电磁兼容。 要求：安全，可靠，调度方便，技术先进，功能齐全。 4、城轨供电系统有哪些部分组成？各组成部分的作用是什么？ （1）外部供电系统（中压环网供电系统） （2）牵引供电系统 （3）动力照明供电系统 5、城轨供电系统采用何种供电制式？ （1）直流制式
（2）低频单相（少用） （3）工频单相 （4）交流制式（淘汰） 6、迷流腐蚀形成的原因是什么，如何防护？ 原因：钢轨和隧道或道床等结构之间绝缘电阻不是很大。牵引电流泄漏到隧道或道床等结构钢上，再流回牵引变变电的负极。 危害：（1）引起过高的接地电位，使某些含有电气接地装置的设备无法正常运行。 （2）引起牵引变电所的框架保护动作，进而使得牵引变电所的断路器跳闸，造成大范围停电事故。 （3）电腐蚀使得地下钢结构的寿命缩短 防护原则：堵，排，监测 防护措施： （1）降低走行轨的对地电位 （2）增加走行轨对地的过渡电阻 （3）敷设迷流收集网
第二章 1、城轨交通供电系统对电源有哪些要求？ （1）2路电源来自不同的变电所或同一变电所的不同母线。 （2）每个进线电源的容量应满足变电所全部以、二级负荷的要求 （3）2路电源分别运行，互为备用，一路故障，另一路恢复供电 （4）电源点尽量靠近城轨交通路线，减少电缆通道的长度 （5）要求应急电源系统能够满足一定的牵引负荷，保证正常运输的动力照明负荷。 2、城轨交通供电系统的电源电压等级有哪几种？ 集中式一般为10KV，东北地区沈阳，哈尔滨为66KV 分散式为35KV或10KV 3、城轨交通供电系统为什么会产生谐波？如何治理？ 因为城轨交通中广泛使用各种交直流换流装置以及双向晶闸管可控开关设备，这些设备均为谐波源。 治理：（1）增加牵引整流机组的脉波数 （2）安装滤波装置或谐波补偿装置 4、外部供电系统对城轨交通供电系统是供电方式有哪几种？各有什么特点？ （1）集中式供电，采用专用主变电所构成的供电方案，有利于城轨公司的运营和管理，各牵引变电所和降压变电所由环网电缆供电，具有很高的可靠性。 （2）分散式供电，在地铁沿线直接由城市电网引入多路地铁所需要的电源。
《供电技术-第四版》课后题答案-问答题部分
————————————————————————————————作者：————————————————————————————————日期：
第一章 1-1试述电力系统的组成及各部分的作用？ 各级电压的电力线路将发电厂、变配电所和电力用户联系起来的一个发电、输电、变电、配电及用电的整体即为电力系统。电力系统由以下几部分组成： （1）发电将一次能源转换成电能的过程即为“发电”。根据一次能源的不同，有火力发电、水力发电和核能发电，还有风力、地热、潮汐和太阳能等发电方式。 （2）变电与配电 变电所的功能是接受电能、转换电压和分配电能。 仅用于接收和分配电能，而没有变压器的场所称为配电所 （3）电力线路电力线路将发电厂、变电所和电能用户连接起来，完成输送电能和分配电能的任务。 （4）电能用户包括工业、企业在内的所有用户（用电单位），使用（消耗）电能 1-4 电力系统中性点运行方式有哪几种？各自的特点是什么？ 答：电力系统中性点运行方式有中性点有效接地系统（包括中性点直接接地系统）和中性点非有效接地系统（包括中性点不接地和中性点经消弧线圈或电阻接地）。 1）中性点不接地系统 特点：发生单相接地故障时，线电压不变，非故障相对地电压升高到原来相电压的√3倍，故障相电容电流增大到原来的3倍。 2）中性点经消弧线圈接地系统 特点：发生单相接地故障时，与中性点不接地系统一样，非故障相电压升高√3倍，三相导线之间的线电压仍然平衡。 3）中性点直接接地系统 特点：当发生一相对地绝缘破坏时，即构成单相接地故障，供电中断，可靠性降低。但由于中性点接地的钳位作用，非故障相对地电压不变。电气设备绝缘水平可按相电压考虑。在380/220V低压供电系统中，采用中性点直接接地可以减少中性点的电压偏差，同时防止一相接地时出现超过250V的危险电压。 1-5简述用户供电系统供电质量的主要指标及其对用户的影响 答： 决定用户供电质量的主要指标为电压、频率和可靠性。 影响：①当电压出现偏差时会对用电设备的良好运行产生影响；电压波动和闪变会使电动机转速脉动、电子仪器工作失常；出现高次谐波会干扰自动化装置和通信设备的正常工作；产生三相不对称电压会影响人身和设备安全。②频率偏差不仅影响用电设备的工作状态、产品的产量和质量，而且影响电力系统的稳定运行。③根据负荷等级来保证供电系统的可靠性。 1-6试分析中性点不接地系统发生单相接地后，系统的电压会发生什么变化？此时流经故障点的电流如何确定？ 答：中性点不接地系统发生单相接地故障时，线间电压不变，而非故障相对地电压升高到原来相电压的√3倍，故障相电容电流增大到原来的3倍。 1-7中性点经消弧线圈接地系统中，消弧线圈对容性电流的补偿方式有哪几种？一般采用哪一种？为什么？ 答：全补偿方式、欠补偿方式、过补偿方式
1-2 电能生产的主要特点是什么？对电力系统有哪些要求？ 答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。 对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。 1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。 答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。 对电力系统的主要影响（略）。 1-7 为什么我国规定110kV以上的高压电网和380/220V的低压电网要采用大电流接地系统？各有什么优点？ 答：大电流接地系统发生单相接地时中性点电位仍为零，非故障相对地电压不会升高，仍为相电压，因此电气设备的绝缘水平只需按电网的相电压考虑，故可以降低工程造价。所以我国110kV 及以上的电力系统基本上都采用中性点直接接地的方式。而在380/220V系统中采用中性点直接接地方式，主要是考虑人身安全问题，一旦发生单相接地故障，可以迅速跳开自动开关或烧断熔断丝，将故障部分切除。 1-8 试确定图1-12所示供电系统中发电机和所有变压器的额定电压。 图1-12 习题1-8附图 答：发电机G：10.5kV；变压器T1：10.5/242kV；变压器T2：10/3.3kV；变压器T3：220/38.5kV；变压器T4：220/121/38.5kV；变压器T5：35/6.6 kV
2-9 某工厂车间380V 线路上接有冷加工机床50台，共200kW ；吊车3台，共4.5kW （%15=ε）； 通风机8台，每台3 kW ；电焊变压器4台，每台22kVA （%65=ε，5.0cos =N ?）；空压机1台，55kW 。试确定该车间的计算负荷。 解：该车间的计算负荷如下表所示。 电力负荷计算表 2-12 某电力用户10kV 母线的有功计算负荷为1200kW ，自然功率因数为0.65，现要求提高到 0.90，试问需装设多少无功补偿容量？如果用BW10.5—40—1W 型电容器，问需装设多少个？装设以后该厂的视在计算负荷为多少？比未装设时的视在计算负荷减少了多少？ 解：（1）需装设的BWF10.5-40-1W 型并联电容器容量及个数 822)]9.0tan(arccos )65.0s [tan(arcco 1200=-?=C Q kvar 55.2040 822 === C C q Q n 取21=n 则实际补偿容量为：8404021=?=C Q kvar （2） 无功补偿前后视在负荷的变化 补偿前：1403)65.0tan(arccos 1200tan 3030=?==?P Q kvar 184665 .01200cos 3030=== ?P S kVA
一、单选题（共35小题，每小题1分）： 1．《电网工程建设预算编制与计算标准》适用于( )的新建、改建和扩建工程。 A、国家投资建设 B、国家电网公司投资建设 C、国有资金投资建设 D、各种投资渠道投资建设 答案：D 2．建筑安装工程费的计算公式为( )。 A、建筑安装工程费= 直接工程费+ 间接费+ 利润+ 税金 B、建筑安装工程费= 直接费+ 措施费+ 间接费+ 利润+ 税金 C、建筑安装工程费= 直接费+ 间接费+ 利润+ 税金 D、建筑安装工程费= 直接费+ 间接费+ 规费+ 税金 答案：C 3．变电站建筑工程社会保障费的计算公式为( )。 A、社会保障费=直接工程费×0.16×缴费费率 B、社会保障费=直接工程费×0.18×缴费费率 C、社会保障费=直接工程费×1.12×缴费费率 D、社会保障费=直接工程费×1.2×缴费费率 答案：B 4．施工图文件审查费应计入( )。 A、前期工作费 B、项目法人管理费 C、设计文件评审费 D、勘察设计费费 答案：B 5．根据《国家电网公司输变电工程设计变更管理办法》规定，重大设计变更，是指 改变了初步设计审查确定的工程设计方案、规模、标准等原则意见的设计变更，或单项工程增减投资超过( )万元的设计变更。 A、30 B、50 C、80 D、100 答案：B 6．根据《国家电网公司输变电工程设计变更管理办法》规定，涉及费用变化的设计 变更，必须附有工程量明细和预算书并由相关单位( )人员签署意见。 A、领导 B、技术 C、技经 D、现场管理 答案：C 7．国家电网公司基本建设技经工作管理办法规定，工程概算编制应由具有相应资质 的设计单位或工程造价咨询单位进行，工程概算应控制在核定的( )范围内。 A、可行性研究估算 B、同类工程的造价 C、施工图预算 D、典型造价 答案：A 8．以下不属于《电网工程建设预算编制与计算标准》所定义的建设预算内容的是( )。 A、投资估算 B、初步设计概算 C、施工图预算 D、工程结算 答案：D

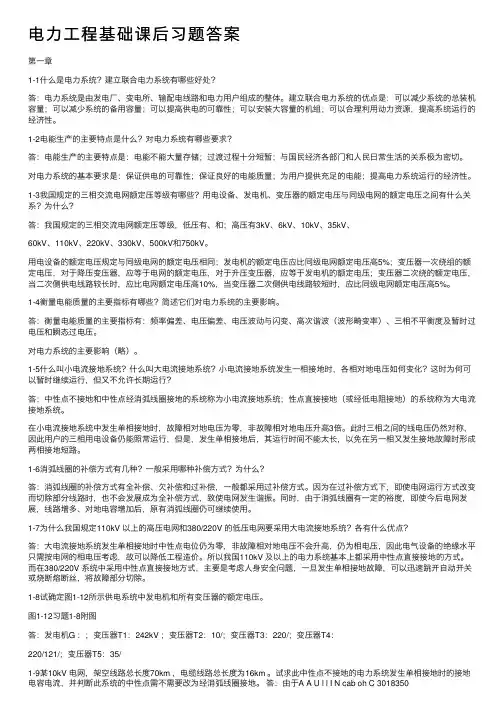

第一章 1-1 什么是电力系统？建立联合电力系统有哪些好处？ 答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。 1-2 电能生产的主要特点是什么？对电力系统有哪些要求？ 答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。 对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。 1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？ 答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。 用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。 1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。 答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。 对电力系统的主要影响（略）。 1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？ 答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。 在小电流接地系统中发生单相接地时，故障相对地电压为零，非故障相对地电压升高3倍。此时三相之间的线电压仍然对称，因此用户的三相用电设备仍能照常运行，但是，发生单相接地后，其运行时间不能太长，以免在另一相又发生接地故障时形成两相接地短路。

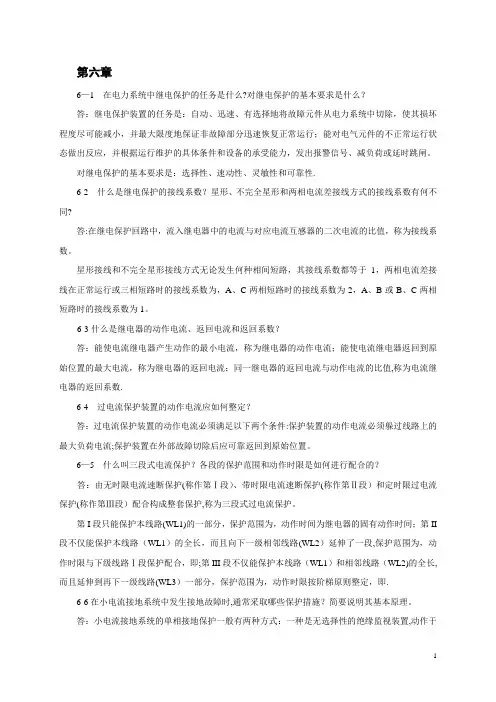

第六章 6-1 在电力系统中继电保护的任务是什么？对继电保护的基本要求是什么？ 答：继电保护装置的任务是：自动、迅速、有选择地将故障元件从电力系统中切除，使其损坏 程度尽可能减小，并最大限度地保证非故障部分迅速恢复正常运行；能对电气元件的不正常运行状 态做出反应，并根据运行维护的具体条件和设备的承受能力，发出报警信号、减负荷或延时跳闸。 对继电保护的基本要求是：选择性、速动性、灵敏性和可靠性。 6-2什么是继电保护的接线系数？星形、不完全星形和两相电流差接线方式的接线系数有何不 同？ 答：在继电保护回路中，流入继电器中的电流与对应电流互感器的二次电流的比值，称为接线 系数。 星形接线和不完全星形接线方式无论发生何种相间短路，其接线系数都等于1，两相电流差接线在正常运行或三相短路时的接线系数为.3，A、C两相短路时的接线系数为2, A、B或B、C两相短路时的接线系数为1。 6-3什么是继电器的动作电流、返回电流和返回系数？ 答：能使电流继电器产生动作的最小电流，称为继电器的动作电流；能使电流继电器返回到原 始位置的最大电流，称为继电器的返回电流；同一继电器的返回电流与动作电流的比值，称为电流继电器的返回系数。 6-4过电流保护装置的动作电流应如何整定？ 答：过电流保护装置的动作电流必须满足以下两个条件：保护装置的动作电流必须躲过线路上 的最大负荷电流；保护装置在外部故障切除后应可靠返回到原始位置。 6-5什么叫三段式电流保护？各段的保护范围和动作时限是如何进行配合的？ 答：由无时限电流速断保护（称作第I段）、带时限电流速断保护（称作第n段）和定时限过电 流保护（称作第川段）配合构成整套保护，称为三段式过电流保护。 第I段只能保护本线路（WL1 ）的一部分，保护范围为l i，动作时间忖为继电器的固有动作时间；第II段不仅能保护本线路（WL1 ）的全长，而且向下一级相邻线路（WL2 ）延伸了一段，保护范围为动作时限与下级线路I 段保护配合，即t^ = t^ ^t ；第III段不仅能保护本线路（WL1 ） 和相邻线路（WL2 ）的全长，而且延伸到再下一级线路（WL3 ）一部分，保护范围为动作时限
《电力工程基础》作业 作业一： 某发电厂电气主接线图如下所示，现运行方式为：电源进线T1、T3接在Ⅱ段母线上，电源进线T2接在Ⅰ段母线上，引出线L1、L3、L5接在Ⅱ段母线上，引出线L2、L4接在Ⅰ段母线上，旁路母线处于冷备用状态。请仔细分析回答下列问题： （1）请写出线路L1上的线路侧隔离开关文字符号，并说明其作用？ （2）请写出线路L1上的母线侧隔离开关文字符号，并说明其作用？ （3）当馈线L1对侧接的是没有电源连接的用户，则隔离开关QS1是否需要装设？并说明原因？ （4）写出检修出线断路器QF1而不停止向线路L1供电的操作步骤； （5）写出出线断路器QF1检修后恢复供电的操作步骤； （6）写出检修Ⅱ段母线的操作步骤； （7）写出Ⅱ段母线检修后恢复供电的操作步骤。 答（1）QS1，隔离线路L1对侧的电源。 （2）QS1Ⅰ隔离Ⅰ组母线侧的电源； QS1Ⅱ隔离Ⅱ组母线侧的电源。 （3）QS1不需装设，因为不需隔离线路L1对侧的电源。或QS1可以装设，因为可用来阻止线路上过电压的入侵。 （4）①闭合QSpⅡ；②闭合QSp；③合上QFp；④主母线WⅡ向旁路母线WⅢ充电；⑤闭合QS1p；⑥断开QF1；⑦拉开QS1；⑧拉开QS1Ⅱ。
（5）①闭合QS 1Ⅱ；②闭合QS 1；③合上QF 1；④断开QFp ；⑤拉开QS 1p ，QSp ；⑦拉开QSp Ⅱ。 （6）①依次闭合引出线L 1、L 3、L 5、电源进线T 1、T 3在Ⅰ组母线侧的隔离开关；②依次拉开引出线L 1、L 3、L 5、电源进线T 1、T 3在Ⅱ组母线侧的隔离开关；③拉开QFm ；④拉开QSm Ⅱ；⑤拉开QSm Ⅰ。 （7）①闭合QSm Ⅰ；②闭合QSm Ⅱ；③合上QFm ；④W Ⅰ向W Ⅱ充电；⑤依次闭合引出线L 1、L 3、L 5、电源进线T 1、T 3在Ⅱ组母线侧的隔离开关；⑥依次拉开引出线L 1、L 3、L 5、电源进线T 1、T 3在Ⅰ组母线侧的隔离开关。作业二： 一幅值等于1000A 的冲击电流波从一条波阻抗Z1 = 500Ω的架空线路流入一根波阻抗Z2 = 50Ω的电缆线路，在二者连接的节点A 上并联有一只阀式避雷器的工作电阻R = 100Ω，如图所示。试求： （1） 进入电缆的电压波与电流波的幅值； （2） 架空线路上的电压反射波与电流反射波的幅值； （3） 流过避雷器的电流幅值IR 。 解：线路1电流入射波幅值 线路1电压入射波幅值 根据彼德逊法则，可以画出其等值电路。 节点A 上的电压幅值为 （1） 进入电缆的电压波与电流波的幅值为 A I I q 1000 01==kV Z I U U q q 500 50010001101=?== =kV Z R Z R Z R Z R Z U U q A 5 .6250 1005010050 100501005005002)()( 22 22 211=+?? +?+ ?= +??+?+= kV U U A q 5.622==kA Z U I q q 25.150 5.622 22== =
第一章 1-8 什么条件下适合采用双回路或者环形供电系统?当变电所35kV电源取自环形电网时，其主结线采用哪种方式较为合适? 对于供电可靠性要求较高，要求供电质量较好时适合采用双回路或者环形供电系统 当主变为35kv，容量在7500kV A及以上；电压60kv，容量在10000kV A及以上；电压110kv，容量在31500kV A以上时，其空载电流就超过了隔离开关的切、合能力。此时必须改用由五个断路器组成的全桥结线，才能满足要求。 1-9什么叫桥式结线?试述各种桥式结线的优缺点及其应用范围。 1-5 对于具有两回电源进线，两台降压变压器的矿井终端总降压变电所可采用桥式结线。它实质上是用一座由一台断路器和两台隔离开关横联跨接的“桥”，来联接两个35～110kV“线路一一变压器组”的高压侧，从而用较少的断路器组成一个可靠性较高的，操作灵活的双回路变、配电系统。 桥式结线根据跨接桥横联位置的不同，可分为内桥、外桥和全桥三种。 1．内桥结线 这种接线的跨接桥靠近变压器侧，桥断路器装在线路断路器之内，变压器回路仅装隔离开关，由三台断路器构成“”形，故称为内桥。内桥结线提高了变电所供电的可靠性，倒换线路操作方便，设备投资与占地面积较少，缺点是倒换变压器和扩建成全桥不如外桥方便，故适用于进线距离长，线路故障多，变压器切换少，高压侧无穿越功率的终端变电所。 2．外桥结线 这种接线的跨接桥靠近线路侧，桥断路器装在变压器断路器之外，进线回路仅装隔离开关，由三台断路器构成“”形，故称外桥。外桥结线倒换变压器操作方便，易于过渡到全桥结线，且投资少，其运行的灵活性与供电的可靠性和内桥结线类似；它的缺点是倒换线路不方便，故适用于进线距离短，主变压器需经常切换的矿井终端变电所。 3．全桥结线 这种结线，跨接桥居中，进线回路与变匿器回路均装有断路器，由五台断路器构成“H”形，故称为全桥。全桥结线适应性强，供电可靠性高，操作方便，运行灵活，并易于发展成单母线分段的中间变电所；它的缺点是设备多，投资大，变电所占地面积大，故适用于负荷较大，对供电要求较高的大型矿井终端变电所。 1-10 怎样将全桥结线的35kV终端变电所扩展为单母线分段的中间变电所? 扩展 前 扩展 后 1 -11 绘制 两种 具有 一级 负荷 并设
第五章5-1 熄灭电弧的条件是什么？开关电器中常用的灭弧方法有哪些？ 答：灭弧的条件是去游离率大于游离率。开关电器中常用的灭弧方法有速拉灭弧法、冷却灭弧法、吹弧灭弧法、 长弧切短灭弧法、粗弧分细灭弧法、狭缝灭弧法、采用多断口灭弧法和采用新型介质灭弧法等。 5-2 高压断路器、高压隔离开关和高压负荷开关各有哪些功能？ 答：高压断路器不仅能通断正常负荷电流，而且能切断一定的短路电流，并能在保护装置作用下自动跳闸，切除 短路故障；高压隔离开关的主要功能是隔离高压电源，保证人身和设备检修安全，同时还具有倒闸操作和通断小电流的 功能；高压负荷开关可以通断一定的负荷电流和过负荷电流，有隔离开关的作用，但不能断开短路电流。 5-3 倒闸操作的基本要求是什么？ 答：倒闸操作的基本要求是：合闸送电时，先合上隔离开关，再合上断路器；跳闸断电时，先断开断路器，再断 开隔离开关。 5-4 低压断路器有哪些功能？按结构型式可分为哪两大类？ 答：低压断路器既能带负荷通断电路，又能在线路发生短路、过负荷、低电压（或失压）等故障时自动跳闸。低 压断路器按结构型式分，有塑料外壳式和万能式两大类。 5-5 熔断器的主要功能是什么？什么是“限流”式熔断器？ 答：熔断器的主要功能是对电路及其设备进行短路或过负荷保护。“限流”式熔断器是指熔断器的灭弧能力很 强，灭弧速度很快，能在短路电流未达到冲击值以前完全熄灭电弧。 5-6 避雷器有何功能？有哪些常见的结构型式？各适用于哪些场合？ 答：避雷器用于防止雷电产生的过电压沿线路侵入变配电所或其他建筑物内，以免危及被保护设备的绝缘。避雷 器按结构型式分，有保护间隙、管型避雷器、阀型避雷器和金属氧化物避雷器等。其中，保护间隙和管型避雷器一般用 于户外输电线路的防雷保护，阀型避雷器和金属氧化物避雷器主要用于变配电所的进线防雷电波侵入保护。 5-7Dyn11 接线配电变压器和Yyn0 接线配电变压器相比较有哪些优点？ 答：Dyn11 接线变压器能有效地抑制3的整数倍高次谐波电流的影响； 抗比Yyn0 接线变压器小得多，更有利于低压侧单相接地短路故障的切除；不平衡负荷的能力远比Yyn0 接线的变压器大。Dyn11 接线变压器的零序电Dyn11 接线变压器承受单相
供电工程复习题-翁双安 第一章 1.P1 电力系统的构成包含：发电、输电、变电、配电和用电。 2.P4 电力系统运行的特点：（1）电力系统发电与用电之间的动态平衡 （2）电力系统的暂态过程十分迅速（3）电力系统的地区性特色明显 （4）电力系统的影响重要 3、P4 简答：对电力系统运行的要求 （1）安全在电能的生产、输送、分配和使用中，应确保不发生人身和设备事故 （2）可靠在电力系统的运行过程中，应避免发生供电中断，满足用户对供电可靠性的要求（3）优质就是要满足用户对电压和频率等质量的要求 （4）经济降低电力系统的投资和运行费用，尽可能节约有色金属的消耗量，通过合理规划和调度，减少电能损耗，实现电力系统的经济运行。 4、P7 电力系统中性点的接地方式：电源中性点不接地，电源中性点经消弧线圈接地，电源中性点经小电阻接地和中性点直接接地。 P9 电源中性点不接地的电力系统发生单相接地故障时，非故障相的对地电压电压升至电源相电压的√3倍，非故障相的电容电流为正常工作时的√3，而故障相的对地电容电流升至正常工作时的3倍。 ·中性点不接地发生单相短路时，短路电流小； ·源中性点直接接地发生单相短路时，短路电流很大。 对于3-10kV电力系统中单相接地电流大于30A，20kV及以上电网中单相接地电流大于10A时，电源中性点必须采用经消弧线圈的接地方式。 5、P14 三相低压配电系统分类N、TT和IT系统。 6、P18 各级电力负荷对供电电源的要求： 一级负荷：由两个独立电源供电 二级负荷：采用两台变压器和两回路供电 三级负荷：对供电方式无特殊要求（一个回路） 7、额定电压的计算：P6 用电设备的额定电压=所连电网的额的电压U N 发电机的额定电压U N.G =1.05U N （U N 同级电网额定电压） 电力变压器的额定电压： 一次绕组：与发电机或同级电网的额定电压相同，U 1N.T =U N.G 或U 1N.T =U N1 ； 二次绕组：线路长：U 2N.T =1.1U N.G ; 线路短: U 2N.T =1.05U N2 8、输电电压等级：220/380v，380/660v，1kv，3kv，6kv，10kv，20kv，35kv，66kv，110kv，220kv，330kv，500kv，750kv。我国最高电压等级为750kv. 9、P17 大型电力用户供电系统需经用户总降压变电所和配电变电所两级变压；中小型的组只需一次变压。 第二章负荷计算与无功补偿 1、P23 计算负荷:通过对已知用电设备组的设备容量进行统计计算出的，用来安发热条件选择供电系统中各元件的最大负荷值。 2、P23 用电设备的工作制：长期连续工作制，短时工作制，断续周期工作制。 3、P24 负荷持续率（又称暂载率）为一个工作周期内工作时间与工作周期的百分比值ξ=t/T*100%=t/(t+t )* 100% ，用来表征断续周期工作制的设备的工作特性 4、P25 年最大负荷P m =Pc=P 30 (计算负荷) P26 年平均负荷，电力负荷在全年时间内平均消耗的功率P av =W a / 8760 5、P28 需要系数：Kd=Pm/Pe
供电技术第四版课后习题答案
1-1试述电力系统的组成及各部分的作用？ 各级电压的电力线路将发电厂、变配电所和电力用户联系起来的一个发电、输电、变电、配电及用电的整体即为电力系统。电力系统由以下几部分组成： （1）发电将一次能源转换成电能的过程即为“发电”。根据一次能源的不同，有火力发电、水力发电和核能发电，还有风力、地热、潮汐和太阳能等发电方式。 （2）变电与配电 变电所的功能是接受电能、转换电压和分配电能。 仅用于接收和分配电能，而没有变压器的场所称为配电所 （3）电力线路电力线路将发电厂、变电所和电能用户连接起来，完成输送电能和分配电能的任务。 （4）电能用户包括工业、企业在内的所有用户（用电单位），使用（消耗）电能 1-4 电力系统中性点运行方式有哪几种？各自
的特点是什么？ 答：电力系统中性点运行方式有中性点有效接地系统（包括中性点直接接地系统）和中性点非有效接地系统（包括中性点不接地和中性点经消弧线圈或电阻接地）。 1）中性点不接地系统 特点：发生单相接地故障时，线电压不变，非故障相对地电压升高到原来相电压的√3倍，故障相电容电流增大到原来的3倍。 2）中性点经消弧线圈接地系统 特点：发生单相接地故障时，与中性点不接地系统一样，非故障相电压升高√3倍，三相导线之间的线电压仍然平衡。 3）中性点直接接地系统 特点：当发生一相对地绝缘破坏时，即构成单相接地故障，供电中断，可靠性降低。但由于中性点接地的钳位作用，非故障相对地电压不变。电气设备绝缘水平可按相电压考虑。在380/220V 低压供电系统中，采用中性点直接接地可以减少中性点的电压偏差，同时防止一相接地时出现超过250V的危险电压。 2--2在供电系统设计中，考虑上述因素后就需
第二章 电力系统稳态运行分析与计算 2-9为什么求解潮流方程时要将系统的节点分类?各类节点有何特点? 答：在实际的电力系统中，己知运行条件往往不是节点的注入电流而是发电机和负荷的功率。因此不能用节点电压方程来进行潮流计算。必须在已知节点导纳矩阵的情况下，用己知的节点功率来代替未知的节点注入电流，再求得各节点电压，进而求得整个系统的潮流分布。 把功率方程展开成实数形式，在n 个节点的系统中可得到2n 个实数的方程： 电力系统的每个节点上有4个变量：节点注入有功功率；节点注入无功功率；节点电压实部；节点电压虚部。也就是说在n 个母线系统中有4n 个变量，用以上2n 个方程是解不出4n 个变量的,为了使潮流计算有确定的解，必须根据系统的实际情况给定2n 个变量，来求其余2n 个变量。这就是系统节点分类的问题。在潮流计算小常把节点分成三类： 1）PQ 节点：已知节点的有功功率Pi 和无功功率Qi ，求节点的电压幅值和角度。这种节点对应于实际系统中的负荷节点和给定发电机有功和无功出力的发电机节点。 2）PV 节点：已知节点的有功功率Pi ，和需要维持的电比幅值Ui ，待求的是节点的无功功率Qi 和电压角度δi 。这种节点对应于给定发电机有功出力并控制发电机母线电压的发电厂母线及装有无功补偿装置的变电站母线。 3）平衡节点：这种节点用来平衡全系统的功率。由于电网中的有劝和无功损耗均为各母线电压的函数，在各母线电压未计算出来时是未知的，因而不能确定电网中所有发电机所发功率，必须有—台容量较大的机组来担负平衡全网功率的任务，这个发电机节点称为平衡节点。在平衡节点上，电压幅值取U=1，δ＝0，一般一个系统中只设一个平衡节点。 2-12用简单电力系统说明电力系统电压调整有哪些方式，并说明各方式的优缺点。 答：k1、k2分别为升压变压器和降压变压器的变比R Σ和X Σ为归算到高压侧的变压器和线路的总阻抗。忽略变压器励磁支路和线路的并联支路，以及网络的功率损耗。负荷点的电压为 由上式可见，为调整用户端电压U 有如下的措施 ①改变发电机端电压UG ； ②改变变压器的变比k1，k 2； ③改变网络中流动的无功功率Q ； ④在高压网中一般满足R Σ＜X Σ，因此改变输电线路的电抗X Σ也是有效的调压措施。 2-13何谓一次调频?一次调频如何完成?能否做到无差调节?为什么? 由调速器自动调整负荷变化引起的频率偏核称之为频率的一次调整。 现代电力系统户所有并列运行的发电机组都装有调速器，当系统负荷变化时，有可调容量机组的调速器均将自动反应系统频率的变化，按着各自纳静特性及时调节各发电机的出力，使有功功率重新达到平衡以保持频率的偏移在一定范围之内。 2-14何谓二次调频?二次调频如何完成?能否做到无差调节，为什么? 频率的二次调整是通过发电机组调速器的转速整定元件，也称为调频器来实现的。 频率的二次调整就是操作调频器，使发电机组的频率特性平行地上、F 移动，从而使负荷变动引起的频率偏移可保持在允许范围内。 2-15 解 m r r 3621091610150--?=→?=.π Ω=?==→Ω===81680210210150 5 3100....L R R km S R ρ
浙江大学远程教育学院 《电力工程基础》课程作业 姓名：学号： 年级：学习中心： 1某发电厂电气主接线图如下所示，现运行方式为：电源进线T1、T3接在Ⅱ段 母线上，电源进线T2接在Ⅰ段母线上，引出线L1、L3、L5接在Ⅱ段母线上，引出线L2、L4接在Ⅰ段母线上，旁路母线处于冷备用状态。请仔细分析回答下列问题： （1）请写出线路L1上的线路侧隔离开关文字符号，并说明其作用？ （2）请写出线路L1上的母线侧隔离开关文字符号，并说明其作用？ （3）当馈线L1对侧接的是没有电源连接的用户，则隔离开关QS1是否需要装设？并说明原因？ （4）写出检修出线断路器QF1而不停止向线路L1供电的操作步骤； （5）写出出线断路器QF1检修后恢复供电的操作步骤； （6）写出检修Ⅱ段母线的操作步骤； （7）写出Ⅱ段母线检修后恢复供电的操作步骤。
1）、线路L1上的线路侧隔离开关：QS1； 作用：隔离线路L1对侧的电源。 2）、线路L1上的母线侧隔离开关：QS1I； 作用：隔离I段母线侧的电源。 3）、当馈线L1对侧接的是没有电源连接的用户时，隔离开关QS1不需要装设，因为不需要隔离线路L1对侧的电源。也可以装设该开关，以阻止线路上过电压的入侵。 4）、检修出线断路器QF1而不停止向线路L1供电的操作步骤为： ①闭合QS P I；②闭合QS P；③合上QF P； ④主母线W I向母线 WⅢ充电；⑤闭合QS1P； ⑥断开QF1；⑦拉开QS1；⑧拉开QS1I。 (5) 出线断路器QF1检修后恢复供电的操作步骤为： ①闭合QS1I；②闭合QS1；③合上QF1；④断开QF P； ⑤拉开QS1P；⑥拉开QS P；⑦拉开QS P I。 (6) 检修Ⅱ段母线的操作步骤为： ①依次闭合引出线L1、L3、L5 、电源进线T1、 T3在I组母线侧的隔离开关；再闭合各回路相应的断路器。②依次拉开引出线L1、L3、L5 、电源进线T1、 T3在Ⅱ组母线侧的断路器，再分开各隔离开关；③拉开QF m；④拉开QSmⅡ；⑤拉开QSmI，断开I、II段母线的联络。 (7) Ⅱ段母线检修后恢复供电的操作步骤为： ①闭合QSmI；②闭合QSmⅡ；③合上QF m；④母线联络接通，WI向WⅡ充电；⑤依次闭合引出线L1、L3、L5 、电源进线T1、 T3在Ⅱ组母线侧的隔离开关；合各断路器；⑥依次拉开引出线L1、L3、L5 、电源进线T1、 T3在I组母线侧的断路器及隔离开关。
第一章 1-1火力发电站水电站及核电站的电力生产和能量转换过程有何异同。 答：火力发电站是由燃煤或碳氢化合物获得热能的热力发电站。 水电站是将水流能量转变为电能的电站。 核电站 是由何核反应获得热能的热力发电站。 1-2电力系统由哪几部分组成各部分有何作用，电力系统的运行有哪些特点与要求？ 答：发电站，他是生产电能的工厂。电力网其作用是将电能从发电厂输送并分配至电力用户。电力用户其是电能 的使用者。特点1电力系统发电与用电之间的动态平衡 2电力系统的暂态过程十分迅速 3电力系统的地区性特 色明显4电力系统的影响重要。要求 安全可靠优质经济。 1-4电力系统中性点接地方式主要有哪几种？ 中性点不接地中性点经消弧线圈接地 中性点经阻抗接地和中性点直接接地等 1-5什么是低压配电 TN 系统、TT 系统和IT 系统 各有什么特点？各适用于什么场合？ 答：tn 系统在电源端处有一点直接接地而装置的外露可导电部分是利用保护导体连接到那个接地电商的， 统不适用于，路灯施工场地农业用电等无等电位联结的户外场 所。 tt 系统电源只有一点直接接地，而电气装置的外露可导电部分，则是被接到独立于电源系统接地的接地极上。 对于无等电位连接作用的户外装置，路灯装置应采用 tt 系统来供电。 it 系统电源的所有带电部分都与地隔离或有一点通过阻抗接地，电气装置的外露可导电部分，被单独地或集中 的接地，适用于对供电不间断要求高的电器装置，如医院手术室，矿井下等 1-6如何区别TN-S 、TN-C 、TN-C-S 系统？为什么民用建筑内应采用 tn-s 系统 答：tn-s 在整个系统中全部采用单独的保护导体。 tn-c 在整个系统中中性导体的功能与保护导体的功能合并在 一根导体中。tn-C-S 在系统的一部分中中性导体的功能与保护导体的功能合并在一根导体中。正常情况下 PEN 导体不通过工作电流， 他只在发生接地故障时通过故障电流， 其点位接近地电位。 因此对连接PEN 导体的信息技 术设备不会产生电磁干扰，也不会对地打火比较安全。所以用在民用建筑内。 1-7电力负荷分级的依据是什么？各级电力负荷对供电有何要求 答：分级的标准政治影响，经济损失人身伤亡。要求 一级负荷应由双重电源供电当一电源发生故障时另一电源 不应同时受到损坏。二级负荷的供电系统宜由两回线路供电。三级负荷对供电方式无特殊要求。 1-8常用的应急电源有几种？各适用于什么性质的重要负荷。 答：1独立于正常点的发电机组适用于允许中断供电时间为十五秒以上的重量负荷 ： 的专用馈电线路。适用于允许中断供电时间大于双电源自动切换装置的动作时间的重要负荷。 eps 装置，适用于允许中断供电时间为毫秒级的重要负荷 1-9什么是分布式电源？与一般中小型燃煤电厂有何区别？ 答：分布式电源是相对于传统的集中式供电电源而言的通常只为满足用户需求的发电功率， 瓦小型 模块化且分散布置在用户附近的能源利用率高与环境兼容安全可靠的发电设施。 源包括风能太阳能和 生物质能， 等可再生资源。二次能源可为分布在用户端的热电冷联产， 多种需求的能源梯级利用提高能源的综合利用效率。 第二章 2- 1.用电设备按工作制分哪几类？各有何工作特点？ A. 连续工作制：设备在无规定期限的长时间内是恒载的工作制，在恒定负载连续运行时达到热稳定状态。 B. 短时工作制：干的时间短，停的时间长。消防设备。 C. 周期工作制：干干停停，停停干干。电焊机和起重设备。 2- 2.什么是负荷持续率？为什么 周期工作制设备功率与负荷持续率 有关？ 负荷持续率为工作周期中 的负荷 期工作制和短期工作制设 备， 为等效的连续工作制的设备 功率 tn 系 2供电网络中独立于正常电源 ， 3蓄电池.ups 或 在数千瓦至数十兆 区别分布式电源的一次能 实现以直接满足用户 （包括启动与制动在内） 持续时间与整个周期的时间之比以百分数表示。 因为周 其电流通过导体时的发热，与恒定电流的发热不同。应把这些设备的额定功率换算 （有功功率） ，才能与其它负荷相加。
