密封风机安装作业指导书
概述1.14.11.14.1.1工程概况
山西电厂二期扩建工程2×300MW直接空冷燃煤脱硫发电机组，磨煤机密封风系统采用两台离心式密封风机，一台运行一台备用。
1.14.1.2工程量
每台机组配备两台密封风机。风机风量：30000m3/h，全压：10Kpa。风机包括：风机本体、电机及配套附属设备、附件等。
1.14.2编制依据
1.14.
2.1《电力建设施工验收技术规范》(锅炉篇)DL/5047—95
1.14.
2.2《火电施工质量检验及评定标准》(锅炉篇)1997—01—01实施
1.14.
2.3《电力建设安全健康与环境管理工作规定》
1.14.
2.4 江西省火电建设公司《施工工艺纪律》
1.14.
2.5《锅炉专业施工组织设计及组合场总平面布置图》
1.14.
2.6《电厂二期扩建工程2×300MW直接空冷燃煤脱硫发电机组工程建设施工招标文件》(安装工程)
1.14.3施工准备条件
所有密封风机设备由汽车运至安装现场组合。
1.14.3.3力能配备
在密封风机安装场地应配备电焊机施工电源，如需夜间作业，应有足够的照明。
1.14.3.4 施工条件
1.14.3.4.1 设备已全部到达现场，满足施工要求。
1.14.3.4.2 密封风机基础已验收合格，并标出基础的中心线及标高。
1.14.3.4.3 现场道路应平整畅通。
1.14.3.4.4 认真阅读，熟悉图纸及说明书，对设备的外形尺寸、缺陷、变形要仔细检查，并做好记录。
1.14.3.4.5 各种测量器具已经检验合格，并在有效期内。
1.14.3.4.6 安装人员已经过安全、技术交底。
1.14.3.4.7 准备好施工用的汽油、润滑脂等物品。
1.14.3.4.8 现场设置小件放置棚。
1.14.4施工方法及工艺要求
1.14.4.1 施工方法
根据密封风机设备结构特点及现场机具配备和布置，采用散装方法，将所有的密封风机设备用汽车运至安装现场，再用吊车吊至基础上就位。
1.14.4.2 安装流程图
设备清点、外观检查→基础划线→基础垫铁布置→基础整平→风机本体就位→进风箱就位→间隙调整→进风箱、风机本体地脚螺栓灌浆
→进风箱、风机本体地脚螺栓紧固→电动机就位就位、找正、固定→垫铁点焊→基础二次灌浆→整体验收
1.14.4.3 设备安装
无裂纹、外形尺寸应符合图纸及设计要求，设备型号、检查设备数量、1.14.4.3.1．变形等缺陷。
1.14.4.3.2以锅炉纵横中心线为基准进行基础划线，各尺寸应符合图纸要求。1.14.4.3.3垫铁布置应满足地脚螺栓两侧各布置一组，主立筋下布置一组，每组间距不大于300mm。
1.14.4.3.4布置垫铁处基础用錾子凿平，并用色印检查符合《规范》要求。
1.14.4.3.5将风机本体吊至基础上就位，其方位应符合图纸要求，就位时地脚螺栓同时就位。
1.14.4.3.6用垫铁调整风机水平，应符合图纸要求。
1.14.4.3.7用无铅汽油清洗轴承箱，用不起毛织物或湿面粉清理干净，轴承箱内不得留任何杂物。
1.14.4.3.8找正风机转子与电机输出轴间的同心度符合规范要求，固定电机。1.14.4.3.9地脚螺栓孔灌浆用的水泥符合要求，灌浆前应将地脚螺栓孔清理干净，其内不得有油污、水及其它杂物。
1.14.4.3.10灌浆后保养，待强度达到70%后进行地脚螺栓紧固。
1.14.4.3.11将进风箱吊装就位。
1.14.4.3.12联接进风箱出口与风机入口，密封应严密。
1.14.4.3.13调整合格后对进风箱地脚螺栓进行灌浆，灌浆应符合要求。
1.14.4.3.14待灌浆强度达到70%后进行地脚螺栓紧固。
1.14.4.3.15对垫铁进行点焊。
1.14.4.3.16对基础进行整体二次浇灌，灌浆应符合土建有关要求。
1.14.4.4工艺要求
1.14.4.4.1垫铁的大小为100×80mm，斜垫铁斜度为1：10～1：20。
1.14.4.4.2每组垫铁不能超过三付，且只能用一付斜垫铁，安装时最厚的放置在最下面，垫铁伸出基础框架两端均匀，放置整齐。
1.14.4.4.3垫铁表面应平整，垫铁之间及与基框之间应接触良好，用0.01mm塞尺检查不超过长度的20%。
1.14.4.4.4地脚螺栓拧紧后螺栓应露出2～3扣。
1.14.4.4.5起吊、安装过程中应注意不能将设备碰伤。
安全措施及文明施工1.14.5．
1.14.5.1 安全措施
1.14.5.1.1 施工人员进行施工现场时不允许穿硬底鞋，高跟鞋，凉鞋。
1.14.5.1.2 进入施工现场必须正确佩带安全帽，高空作业扎好安全带。
1.14.5.1.3 严禁酒后进入施工现场。
1.14.5.1.4 严禁非电工人员拆装有关施工用电设施。
1.14.5.1.5 起吊重物时应有专业人员统一指挥，不得站在起吊物的下方，以免发生伤人事故。
1.14.5.1.6 使用锤子时严禁戴手套，锤子严禁对人。
1.14.5.1.7 油煮设备时，应严格按厂方要求进行，且应有校验合格的温度计，防止着火或超温损伤设备。
1.14.5.1.8 作业人员应对使用的工机具索具进行检查，不合要求者应及时修复或更换。
1.14.5.1.9.风机安装区域备好消防器材。
1.14.5.1.10 所有施工人员必须在安全技术交底后，方可施工。
1.14.5.2 文明施工
1.14.5.
2.1 施工现场应有警戒或标识，闲杂人员不允许入内。
1.14.5.
2.2 保持施工现场整洁，做到“工完、料尽、场地清”。
1.14.5.
2.3 待装设备应堆放整齐。
1.14.5.
2.4 在组合场或安装现场各设一废品箱。
1.14.5.
2.5 清洗机件应使用无铅汽油或煤油，清洗地点严禁烟火，地面上油污及时擦净，废油及油棉纱，破布应分别集中存放在有盖的铁桶内，并定期清除。
1.14.5.
2.6 未经技术交底不能施工，交底不清不能施工。

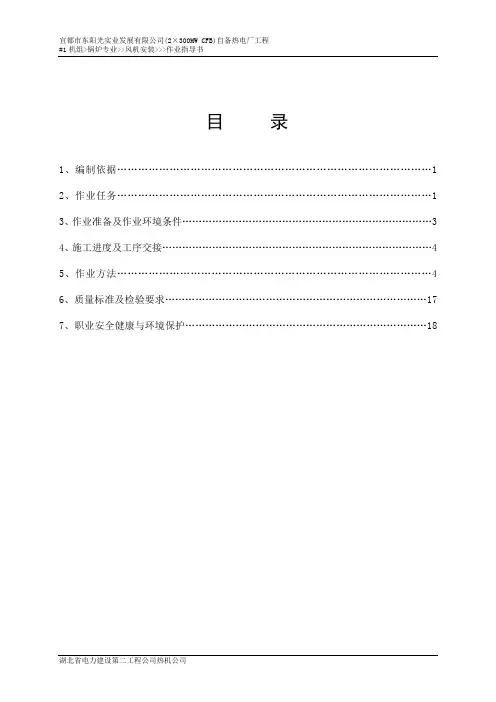

目录 1、编制依据 (1) 2、作业任务 (1) 3、作业准备及作业环境条件 (3) 4、施工进度及工序交接 (4) 5、作业方法 (4) 6、质量标准及检验要求 (17) 7、职业安全健康与环境保护 (18)
