规八路【春熙街】（春桐街-体育路）道路工程
（污雨水管道）
内容提要：
专业工程特点
监理工作流程
监理工作要点
监理工作方法及措施
项目监理机构（章）：
专业监理工程师（签字）：
总监理工程师（签字、执业印章）：
日期：
第六版表江苏省住房和城乡建设厅监制
目录
一、专业工程特点 (3)
二、监理工作依据 (5)
三、监理工作流程 (5)
四、监理工作的目标值及控制要点 (7)
五、监理工作的方法及措施 (10)
一、专业工程特点
(一)工程概况
本工程为江苏省吴江东太湖生态旅游度假区(太却湖新城)建设局的吴江太湖新城规八路【春熙街】（春桐街-体育路）道路工程，工程位于吴江市太湖新城，北起春桐街(规四路)，上跨顾家荡河后南延伸，止于体育路。道路为新建城市支路，红线宽为24M，路线全长406.34M。道路性质为服务于地块出入的支路。
吴江太湖新城规八路【春熙街】（春桐街-体育路）道路工程主要工作内容包括：大型土石方工程、道路工程、桥梁工程、电力通道工程、雨污水工程、交通设施工程、交通监控、交通信号控制、电子警察工程、驳岸工程。
行车道结构层为：20ｃｍ10%灰土＋34ｃｍ水泥稳定碎石＋0.6ｃｍ改性沥青封层＋6ｃｍSUP-20中粒式沥青砼＋4ｃｍSMA-13改性沥清玛蹄脂碎石混合料路面。
人行道：15ｃｍ透水级配碎石+10ｃｍ20透水砼+2ｃｍ中粗砂垫层+6ｃｍ人行道透水砖。
雨水管道DN200HDPE双壁波纹管137ｍ；DN400HDPE双壁波纹管130ｍ；DN600HDPE双壁波纹150 ｍ，DN800Ⅱ级钢筋混凝土承插管115ｍ，雨水管道施工采用开槽埋管的施工工艺。雨水检查井均为MU15砖砌筑，其中900×750砖砌检查井4座，900×900砖砌检查井6座，900×900砖砌检查井6座，900×1200砖砌检查井9座，900×1400砖砌检查井3座，1200×1200砖砌检查井1座，1200×1400
砖砌检查井1座，雨水进水井采用复合材料雨水井篦座30座。八字式出水口DN800、DN1000各一处。
污水管道ｄｅ450 PE100直壁管48ｍ；DN400HDPE双壁线绕管301米；污水管道施工采用开槽埋管的施工工艺。污水检查井均为成品混凝土井13座。
本项目包含桥梁一座，为跨规划顾家荡河，桥上部结构采用3×10 ｍ先张法预应力混凝土空心板梁，桥面连续，全桥一联，桥梁全长34.508ｍ桥梁全宽24 ｍ；下部结构为桩柱式桥墩、薄壁式桥台，钻孔灌注桩基础，桩基为摩擦桩。桥面铺装为10ｃｍ厚钢筋混凝土现浇层、防水层及10ｃｍ厚沥青铺装层。两侧桥台各设一道D40伸缩缝，支座均采用普通圆板式橡胶支座。
本桥梁为三跨简支梁桥34.508m，装配式空心板梁，采用直径1.2米钻孔灌注桩基础，墩身、盖梁均采用泵送商品砼进行浇筑，桥跨结构采用购买成品C50预制预应力空心板。桥面铺装采用D10冷轧带肋焊接钢筋网，C50泵送商品砼浇筑，伸缩缝采用D-40型桥台伸缩缝，支座采用板式橡胶支座。
(二)参建单位
建设单位：苏州市吴江项目建设管理有限公司
设计单位：中设设计集团股分有限公司；
监理单位：苏州联达工程管理咨询有限公司
施工单位：江苏中湖市政园林工程有限公司
二、监理工作依据
2.1 建设监理合同、施工合同及招投标文件
2.2 监理规划
2.3 工程施工图纸、技术说明及设计变更等
2.4 经审批的污雨水管道专项施工方案
2.5《建筑地基基础工程施工质量验收规范》（GB50202－2018）
2.6《混凝土结构工程施工质量验收规范》(GB50204-2002)(2011版)
2.7《混凝土结构工程施工规范》（GB50666-2011）
2.8《给排水管道工程施工及验收规范》（GB50268-2008）
2.9《埋地塑料排水管道施工》04S502
3.0《埋地塑料排水管道工程技术规程》CJJ143-2012
三、监理工作的流程
四、监理工作的目标值及控制要点
(一) 管材要求
1、雨水管径D≤600ｍｍ，采用HDPE双壁波纹管，环刚度≥8KN ╱ｍ2，管材质量符合《埋地用聚乙烯(PE)结构壁管道系统第一部分：聚乙烯双壁波纹管管材》GB╱T19472.2-2004标准。雨水管管径D＞600ｍｍ时，采用钢筋混凝土管(Ⅱ级)，管材质量应符合《混凝土和钢筋混凝土排水管》(GB╱T11836-2009)要求，其配筋应符合《给排水工程埋地预制混凝土圆形管管道结构设计规程》（CECS143-2002）。
2、一般路段污水管采用HDPE缠绕结构壁管，环刚度≥
10KN╱ｍ2，管材质量符合《埋地用聚乙烯(PE)结构壁管道系统第二部分：聚乙烯缠绕结构壁管材》GB╱T19472.2-2004标准。其中W7-W8段污水管采用拖管施工，管材选用PE100直壁管，SDR 17级，管径ｄｅ450ｍｍ，壁厚为26.7，管材质量满足《给水用聚乙烯(PE)》(GBT13663-2000)。
3、管材定货时应向厂方担供相应运行条件，如管道埋深、内水压力、道路荷载、地质条件、管基形式等，以便供货厂家校核和确定管材，保证所供的管材在整个使用期间内的刚度、强度及稳定性满足要求。
(二)接口要求
HDPE管：采用承插管，橡胶圈接口。钢筋混凝土：采用Ⅱ级承插管，橡胶圈接口。PE管：热熔对接接口。
(三)基础
HDPE管采用中粗砂基础，基底铺垫一层10ｃｍ碎石垫层，其上再铺垫一层10cm砂垫层，满沟槽回填中粗砂至管外顶以上1 50cm，其上按路基填筑要求回填。钢筋混凝土管道采用120°混凝土基础。
DN200雨水口连管非行车道底下的采用10ｃｍ砂垫层上满沟槽回填中粗砂至管外顶以上20cm，位于行车道底下的采用10ｃｍ砂垫层上满沟槽回填混凝土至管外顶以上20cm。
(四)检查井
雨水采用方形砖砌落底检查井，一般直线尺寸为DN400管采用90×75ｃｍ，DN600管采用90×90ｃｍ，ｄ800管采用90×120ｃｍ，ｄ1000管采用90×140ｃｍ。
污水管道采用90×75ｃｍ方形混凝土不落底检查井。
本工程位于道路路面外检查井均采用90×75ｃｍ或90×90ｃｍ一般预制钢筋砼盖板，位于路面内的检查井均采用200×20 0ｃｍ加大的预制钢筋砼盖板，道路范围内的检查井井盖与路面标高一致，绿化带内井盖高出地面10ｃｍ。
（五）管道与井的连接
HDPE管与检查井的连接做法参见“苏S01-2012-97”。
雨水口连接管采用DN200HDPE管，管道坡度不小于0.01。雨水篦子采用C250级复合材料井座，井座采用三面不带肋设计，技术要求参照GB-T23858-2009。
雨水口布设间距一般为30米左右，设置应根据道路竖向情况适当调整以保证设于路面最低点，保证雨水收集迅速，减少道路积水。
(六)沟槽开挖及回填
1、沟槽开挖管道施工需在道路工程完成路基处理之后进行，位于路基范围内的管道，可在路基处理回填至管顶覆土50ｃｍ后直槽反开挖施工。污水管道从原地面开挖施工，开挖时采用必要的支护措施，沟槽开挖深度H≤2.5ｍ时，建议采用人工降水，大开挖施工：沟槽开挖深度H＞2.5ｍ时，建议采用井点降水，钢板桩加水平支撑系统围护，开挖施工。沟槽开挖底宽度建议为：DN200管为0,6米，DN400为1.2米，DN600为1.6米，ｄ800为2.0米，ｄ1000为2.6米，相关具体要求按照国家标准《给水排水管道工程施工及验收规范》（GB50268-2008）。
2、沟槽回填
在管道灌水、闭水试验合格后开始回填。HDPE管道回填，回填时两侧同时进行，两侧回填高差不得大于30ｃｍ，管顶以上5 0ｃｍ不允许机械碾压。基底铺垫一层10ｃｍ碎石垫层，其上再铺垫一层10cm砂垫层。中粗砂满沟槽回填至管顶以上50ｃｍ，其上按道路路基填筑要求回填。管道处于路床范围内采用直槽开挖。
钢筋混凝土管道回填，淤泥质土、杂填土等土质较差土，不能用于回填，回填时两侧同时进行，回填高差不得大于30ｃｍ，
管顶以上50ｃｍ不允许机械碾压，回填材料及压实度按图纸要求。本工程沟槽回填具体要求按照国家标准《给水排水管道工程施工及验收规范》（GB50268-2008）第4.5、4.6执行。本工程沟槽开挖边坡度1：1.25。
五、监理工作的方法及措施
1、污雨排水工程监理工作的指导原则：
遵照建设部关于工程建设施工质量控制及质量验收的指导原则，在完善监理手段的基础上，强化验收及过程控制应是市政建设排水施工监理工作的指导原则。为此，在目前以巡视、旁站、检查验收（测量试验）等主要手段对给、排水工程施工全过程实施监督控制的监理工作，应坚持以贯彻执行强制性法规（条文）为中心，以旁站监理为重点，以测量、测试为核心的监理工作原则，做好污雨排水工程关键安装部位及工序的监理工作。
2、过程控制的基本方法
污雨排水工程从材料、设备进场、施工过程、试压及系统调试等主要安装环节来看，质量控制的主要方法为“目测法”、“实测法”、“试验检查法”及实施工程计量、判别判断施工质量，确认工序质量做好隐蔽验收。同时，及时做好旁站监理等各项记录，通过工程例会、工程专题会、定期约见施工单位质量主管，以口头书面形式及时反馈现场施工质量状况及有关重大问题，也是专业监理工程师及监理项目部应予采用的一个有效的质量监督管理措施，对于施工现场的质量状况及重大问题，可采用影像手段
及资料记录、备案。
3、主要项目的检验方法及措施
(1)污雨排水为非承压管道系统都要进行灌水、满水试验。
灌水、闭水试验要有批准的试验方案，试验管道系统和井内应全部开启，向试验管道系统和井内注水时，应清理井内脏物，注入清水，待水注满后，关闭两端口部，稳定半小时后，继续向系统注水，标记水位线，观察井和管道结合各部位应无渗漏，压力不降，停泵稳压后30分钟水位不下降2毫米，试验合格。灌水（满水）试验时应注意控制管道及设备试验的水位差，管道及井的封堵。
水压试验、灌水试验、满水试验需监理旁站。
2020年6月28日
安庆市外环北路(机场大道～皖江大道)工程给排水工程监理细则 编制人 审核人 审批人 合肥市工程建设监理有限公司 二0一五年八月十八日
目录 1．编制依据及引用规范标准 (2) 2. 工程概况 (2) 3.排水管渠工程质量监理 (6) 4．排水管渠工程监理控制目标值 (18) 5．排水管渠工程监理工作方法及措施 (19) 6安全及文明施工监理措施 (21)
1．编制依据及引用规范标准 2.1《建设工程监理规范》GB50319-2013； 2.2《建设工程文件归档整理规范》GB/T50328-2014； 2.3《市政排水管渠工程质量检验评定标准》GJJ3-90； 2.4《给水排水管道工程施工及验收规范》GB50268—2008 2.5《给水排水构筑物工程施工及验收规范》（GB50141-2008） 2.6《砌体工程施工质量验收规范》GB50203-2002； 2.7 安徽省交通规划设计研究总院股份有限公司为安庆市外环北路（机场大道～皖江大道)工程新建项目设计施工图及其有关说明； 2.8监理规划、施工组织设计、施工方案； 2.9其它有关国家法规、规范、标准； 2.工程概况 根据雨水专项规划，本项目雨水分属于破罡湖系统的白泽湖组团与东部组团雨水分区，道路及两侧地块雨水经收集后，最终排至石塘湖及破罡湖： 1.起点～石塘湖1号大桥段（下穿段）：泵站汇水面积共3.82ha，设计流量为3.68m3/s，道路下主线管道管径为d500～d1000，辅道管径为d500～d600，人行道管径为d500，泵站进水管管径为d1600； 2.石塘湖1号大桥～城际铁路段：此段现状以田地、水塘为主，规划为城市绿地，本次设计不计入地块汇水，仅考虑道路路面排水及相交道路转输雨水量，最终排至现状水系； 3.城际铁路～阳光路段：道路及地块雨水由南向北汇集，设计管径分别为d500～d1000，最终排至现状水系； 4. 阳光路～元山路段：道路及地块雨水由北向南汇集，设计管径分别为d500～d1600，排至元山路交口处现状水系；
雨污水工程监理细则 1、目的 为了规范施工阶段的监理工作,满足监理规划与合同目标的要求,实现公司制定的质量目标,特制定本监理细则。 2、适用范围 本细则适用于市政雨污水工程施工过程的监理。 3、引用文件 《市政排水管渠道工程质量检验评定标准》(CBJ107—90) 《给水排水构筑物工程施工及验收规范》(GBJ141—90) 《给水排水管道宽程施工及验收规范》(GBSO268—97—90) 《砼强度检验评定标准》(GVJ107—87) 4、质量控制 4、1 沟槽开挖 4、1、1 监理工程师应仔细查阅施工图纸及工程地质勘查报告,详细了解工程所处地段的地质情况,如开挖深度、地质情况及地下水情况。 4、1、1、2 监量工程师应在监理施工单位按施工组织设计方案落实施工设备、 机具进场及安全生产措施。 4、1、2 施工阶段 4、1、2、1 质控要点 a)严禁扰动槽底土壤,离槽底20cm,由人工修整,若有发生超挖,严禁用土回填。 b)两侧挖小排水沟,避免槽底受水浸泡。 4、1、2、2 验收顺序:施工单位先自检,填写《工序质量评定表》报送《工程验报单》。 a)复测槽底中线及标高,验收合格,由现场专业监理工程师签返《工程报验单》 b)由总监理工程师组织质监、业主、设计、地堪代表现场验收合格后,方可下一道工序施工。 4、1、3 准备阶段 监理工程师据设计及规范要求审查平基,管座砼配合比,检查水泥的出厂合
格证,批号及复检报告,检查碎石、砂的颗粒组配,含泥量等参数,合格者签返《建 筑材料报审表》,不合格者要求施工单位将不合格材料运出现场。 4、1、4 施工阶段 a）砂垫层,平基、管道施工前,应通过测量手段,严格控制各个工序工作面高程。 b）砂垫层应在充分灌水后,用振动器振实。 c）浇筑管座砼应检查模板就是否钉立牢固,并用插入式振动器充分振捣。 d）混凝土浇筑时应严格控制其配合比,并在现场随机见证取样。 沟渠砼基础不得有石子外露、脱皮、裂缝等现象,伸缩管缝位置应正确、垂直、贯通。4、1、5 验收顺序:施工单位先自检,填写《工序质量评定表》报送《工程报验单》。组织业主代表进行验收合格,由现场专业监理工程师签返《工程报验单》。 4、2 安管、接口。 4、2、1 准备阶段 4、2、1、1监理工程师根据合同与设计要求检查管材的出厂合格证,复检报告,检查接口砂浆所用砂的颗粒级配、含泥量等参数。合格者签返《成品、半成品、供应单 位资质报审表》及《建筑材料报审表》不合格者,要求施工单位不合格材料运出施工 现场。 4、2、1、2 严格控制平基高程及中线,经监理测量后才允许安管。 4、2、2 施工阶段 4、2、2、1 质控要点 a）管道必须垫稳管底坡度符合设计要求,不得倒坡,管道内不得有泥土、砖石、砂浆等杂物。 b）承插口或企口接口应平直,环形间隙应均匀,灰口应整齐、密实、饱满,不得有裂缝、空鼓等现象。 抹带接口应表面平整密实,不得有间隙、裂缝、空鼓等现象。 4、2、3 验收阶段 a）必须经过测量复测标高,检查接口就是否符合规范要求。 b）污水管必须经过闭水试验。 c）验收顺序:施工单位先自检,填写《工序质量评审表》报送《工程报验单》。验收合格,由现场专业监理工程师签返《工程报验单》。
地基与基础工程监理细则 1．编制目的： 编制并执行本细则，监督施工单位严格按设计和规范要求施工，控制本工程项目地基基础工程的施工质量，保证地基基础工程按质按量如期完成，并能与后续工序顺利交接。 2．编制依据及适用范围： 本细则依据本工程项目的《监理规划》、与地基基础工程相关的标准、设计文件和技术资料及已批准的《施工组织设计》编写。 适用于本工程项目地基基础工程施工及验收的监督管理。 3．职责： 本细则由本工程项目部土建监理工程师编写，项目总监理工程师审核批准，项目监理部组织实施，项目土建监理工程师具体执行并对其负相应的责任。 4．工程概况： （按本工程项目地基基础工程设计内容略述） 5．监理工作内容：
5.1监理工作流程： 5.2主要材料核定流程： 5.3质量控制要点及目标值：
5.4施工监理内容： 5.4.1施工准备阶段监理工作： ?.熟悉设计图纸，地质勘探报告，有关规范、规程，技术标准及强制性条文有关规定。 ?.审核施工方案，其要点是否符合《工程建设标准强制性条文（房屋建筑部分）》和土方工程、地基基础工程、砼结构工程、砌体工程施工及验收规范以及《钢筋焊接及验收规程》（JGJ18-96）的有关规定，签返《施工方案报审表》（监“A-01”）. ?.检查施工单位质保体系，并对照检查质安人员到位情况。 ?.核查施工材料质保资料，监督见证取样送检： ①．水泥、钢材、砖出厂合格证和现场取样送检的检验报告； ②．砂、石现场取样送检检验报告，砼配合比试验报告。签回《建材报审表（“监A-06”）。 ?．检查进场施工机具的数量和质量，签返《进场设备报验单》（“监A-07”）。 5.4.2施工阶段质量监理工作 ?.基槽（坑）土方开挖、回填监理工作 ①．审批基槽土方开挖方案，除注意边坡稳定外，要特别注意施工用水的管理，防止管漏水、施工过程中基坑（槽）曝晒或泡水，雨季施工时应要求施工单位采取防雨措施； ②．复核施工单位的放线记录，复测定位轴线、标高等，签返《施工测量放线报验单》（“监A-15”）。 ③．检查桩基工程基槽（坑）土方开挖前是否经过基桩检测和静载试验合格，并按程序验收、签署《工程检验认可书》。
排水工程 排水工程施工 监理实施细则 一、目录 二、总则 三、开工许可证的申请 四、施工过程控制 五、施工质量控制 五、其它
排水工程 排水工程监理实施细则 1 总则 1.1 本监理实施细则依据柏堰科技园道路排水工程招标文件以及该工程岩土工程勘察报告、《市政排水沟槽工程质量检验评定标准（CJJ3-90）》、《给水排水管道工程施工及验收规范（GB50268-97）》等有关工程规程、规范和有关设计文件要求编制。 1.2 本实施细则适用于合肥高新区柏堰科技园道路、排水工程中雨水管道及污水管道等工程施工。 2 开工许可证的申请 2.1 承包商应在沟槽土方开挖施工放样3天以前，根据设计文件要求及施工条件，完成放样测量措施计划，并报监理批准。其内容包括： (1) 开挖场区周围的平面和高程控制点设置、校测、编号及平面图； (2) 计算放样数据； (3) 放样方法及其点位精度估算； (4) 放样程序、技术措施及要求； (5) 数据记录及资料整理制度； (6) 测量专业人员设置，设备配置及其检验和校正情况;
(7) 质量控制和验收措施。 2.2 沟槽土方开挖开始施工前，承包商应根据设计文件、有关施工规范、现场地形条件和施工强度，完成工程施工措施计划的编制，并报监理审批，其内容包括： (1) 工程项目概况； (2) 施工布置图； (3) 施工方法、程序和施工作业措施； (4) 边坡保护措施； (5) 出碴、弃碴措施，碴料利用计划； (6)施工排水措施； (7)施工进度计划； (8)施工设备、辅助设施及配置计划； (9) 劳动力及材料供应计划； (10) 施工安全措施； (11) 施工组织管理机构与质量保证措施； (12) 监理要求报送的其它资料。 2.3沟槽土方开挖开工前，承包商必须进行开挖区地形的实测和开挖面实地放样，并将成果报监理审批。 2.4 上述报送文件连同审签意见单均一式四份，经承包商项目负责人签署并加盖项目部公章后报送，监理审阅后限时返回审签意见单一份或另行发文批复，原文件不返回。 审签意见包括“照此执行”、“按意见修改后执行”、“已审阅”、
给排水管道工程监理实施细则(doc 4页)
管道监理实施细则 1、检查管道、管道附件及阀门、法兰的材质、型号、规格和高压管密封面的质量是否符合要求。 2、检查管道预制加工中切割、坡口、弯曲、焊接是否符合要求。 3、检查管道液压强度试验和气密试验是否符合要求。 4、检查夹套管内管、外管试验及试验介质是否符合要求。 5、检查管道焊接的焊接材料、焊接工艺、焊接外观和焊接质量是否符合要求。 6、检查管道弹簧架，支、吊、托架及补偿器安装和膨胀带施工是否符合要求，垂直度、水平度和坡度是否在允许范围以内。 7、检查管道防腐、衬里、保温、保冷、脱脂、清洗、除锈、酸洗是否符合要求。 8、检查剧毒、易燃、可燃介质管道静电接地是否符合要求。 9、检查施工安装记录资料是否齐全。 一.给排水管道工程监理实施细则 1、给排水管道工程的施工，必须按设计文件和施工图施工。 2、检查给排水管道工程中所采用的管子、管件、阀门、卷管板材料及接口材料，必须有其制造厂的质量合格证明书方可使用。 3、给排水工程所用管子、管件、阀门安装前，应按设计要求核查，其规格、材质、型号及外观是否符合要求。 4、检查给排水工程的放线是否符合设计要求。 5、管沟开挖应征得有关部门的同意方准动土。 6、采用机械挖土时，沟底应留出150-300mm厚土、由人工清理到设计标高，不准超挖。 7、管道在管沟内不得悬空。 8、管道基础应严格按设计要求施工，管道应铺设在未经扰动的原状土上。 9、检查管沟回填是否按要求分层夯实。
10、管道焊缝应进行无损检测，应按焊工所焊焊缝1％抽查，每条管线上检查不得少于一个焊口。 11、地下给排水管道必须按要求经试压、渗水量试验合格后方可回填。 12、埋地管道试压防腐后，应办隐蔽工程验收。 二.焊接质量监理实施细则 1、根据管道设备使用温度、压力、介质、材质的不同要求，检查相应的焊接材料、焊接工艺和焊接施工方案。 2、检查焊接坡口，间隙焊缝宽度、焊接外观成型、焊缝平滑过渡、焊渣清理是否符合要求。 3、检查焊缝表面及热影响区是否有气孔、咬边、余高、凹面、错边、夹渣、溶合性飞溅、焊瘤等缺陷，是否在允许范围以内。 4、检查焊接预热和焊后热处理是否符合要求。 5、检查焊工资格、焊工合格证是否符合施焊项目。 6、检查焊条二级库管理，检查焊条烘干、保管、发放、回收制度及二级库环境、温度是否符合要求。 7、检查施工现场电焊工地否携带焊条保温筒。 8、检查焊接环境、风速及相对湿度是否超标，雨雪天气和低温环境下施焊是否有防护措施。 9、检查焊接施工记录资料是否齐全。 三.无损探伤监理实施细则 1、审查管道、设备的探伤比例是否符合要求。 2、审查焊缝射线、超声、磁粉、渗透报告是否符合要求。 3、审查焊接返修记录及二次以上返修片。 4、审查焊缝射线底片质量是否符合要求。 5、审查焊缝内部质量和表面质量报告。 6、根据现场的具体情况和需要提出抽照射线方案。 7、对固定口焊缝射线底片进行重点审查。
A.0.4 规八路【春熙街】（春桐街-体育路）道路工程 （污雨水管道） 内容提要： 专业工程特点 监理工作流程 监理工作要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师（签字）： 总监理工程师（签字、执业印章）： 日期： 第六版表江苏省住房和城乡建设厅监制
目录 一、专业工程特点 (3) 二、监理工作依据 (5) 三、监理工作流程 (5) 四、监理工作的目标值及控制要点 (7) 五、监理工作的方法及措施 (10)
一、专业工程特点 (一)工程概况 本工程为江苏省吴江东太湖生态旅游度假区(太却湖新城)建设局的吴江太湖新城规八路【春熙街】（春桐街-体育路）道路工程，工程位于吴江市太湖新城，北起春桐街(规四路)，上跨顾家荡河后南延伸，止于体育路。道路为新建城市支路，红线宽为24M，路线全长406.34M。道路性质为服务于地块出入的支路。 吴江太湖新城规八路【春熙街】（春桐街-体育路）道路工程主要工作内容包括：大型土石方工程、道路工程、桥梁工程、电力通道工程、雨污水工程、交通设施工程、交通监控、交通信号控制、电子警察工程、驳岸工程。 行车道结构层为：20ｃｍ10%灰土＋34ｃｍ水泥稳定碎石＋0.6ｃｍ改性沥青封层＋6ｃｍSUP-20中粒式沥青砼＋4ｃｍSMA-13改性沥清玛蹄脂碎石混合料路面。 人行道：15ｃｍ透水级配碎石+10ｃｍ20透水砼+2ｃｍ中粗砂垫层+6ｃｍ人行道透水砖。 雨水管道DN200HDPE双壁波纹管137ｍ；DN400HDPE双壁波纹管130ｍ；DN600HDPE双壁波纹150 ｍ，DN800Ⅱ级钢筋混凝土承插管115ｍ，雨水管道施工采用开槽埋管的施工工艺。雨水检查井均为MU15砖砌筑，其中900×750砖砌检查井4座，900×900砖砌检查井6座，900×900砖砌检查井6座，900×1200砖砌检查井9座，900×1400砖砌检查井3座，1200×1200砖砌检查井1座，1200×1400
编号： 目录 目录 (1) 前言 (4) 1专业工程的特点 (5) 1.1 工程结构综述 (5) 1.2 工程场地自然条件 (5) 1.3 工程地质概况 (5) 1.4 工程结构设计条件 (5) 1.5 混凝土 (6) 1.6 钢筋 (6) 1.7 后浇带 (7) 1.8 钢筋的锚固 (7) 1.9 钢筋的连接 (7) 1.10 基础结构部分 (7) 1.11 基坑开挖 (7) 1.12 地下工程施工要求 (8) 1.13 基础结构构造要求 (8) 2监理依据 (9) 3监理工作的流程 (11) 3.1 施工方案审批程序 (11) 3.2 工程材料、构配件和设备质量控制工作程序 (12) 3.3 分包单位资格审查程序 (12) 3.4 地基与基础工程质量控制程序 (13) 3.5 钢筋工程质量控制程序 (14) 3.6 模板工程质量控制程序 (15) 3.7 混凝土工程质量控制程序 (16) 3.8 分项、子分部工程签认程序 (17) 3.9 设计变更、洽商管理程序 (18)
4工程质量检验标准 (19) 4.1 土方开挖工程 (19) 4.2 土方回填 (19) 4.3 降水与排水 (19) 4.4 锚杆及土钉墙支护 (20) 4.5 加筋水泥土桩墙支护 (20) 4.6灌注桩的平面位置和垂直度的允许偏差 (20) 4.7混凝土灌注桩 (21) 4.8混凝土灌注桩（钢筋笼） (21) 5监理工作控制要点及目标值 (22) 5.1 地质勘察资料控制 (22) 5.2 施工承包单位资质控制 (22) 5.3 施工组织设计（方案）审查 (22) 5.4 查验施工测量放线成果 (23) 5.5 设计交底及图纸会审 (23) 5.6 原材料控制 (24) 5.7 工程实施控制 (25) 5.8 验收隐蔽工程 (25) 5.9 桩基检测控制 (25) 5.10 分部（子分部）工程质量验收控制 (26) 5.11 雨期施工 (27) 5.12 冬季施工 (28) 6质量的预控要点 (30) 7常见质量通病与防治措施 (36) 7.1 桩基 (36) 7.2 钢筋工程 (36) 7.3 模板工程 (38) 7.4 混凝土工程 (38) 7.5 防水工程 (39) 8旋挖成桩施工工艺及质量控制重难点 (40) 8.1施工准备 (40)
管道工程监理实施细则 一、概况: 本工程为上海城市航站楼配套工程机电安装工程位于上海静安区愚园路11号， 由上海静安城建配套发展公司投资共建，上海静安建筑装饰实业有限公司总承 包，地下三层地上25层的五星级宾馆。 本工程施工范围为给排水系统、热水系统和消防系统。 1、给水系统 、1、除洗衣房、锅炉房、人防战时水箱、室外绿化外都做深度处理，其处理工艺流程为：自来水－砂过滤－活性炭吸附－消毒灭菌－生活储水箱处理装置 采用：组砂过滤器和活性炭过滤器，该装置设于地下一层泵房内。 、2、系统划分，地下室洗衣房、锅炉房、人防战时水箱、室外绿化由市政给水管网直接供水，给水系统分四个区，一区地下一层至4层变频泵供水，其余 均由屋顶水箱供给，二区5至12层经减压阀减压后供水以确保供水点静 压不大于0.4Mpa，减压阀设于13层，三区13至21层由水箱直接供水， 四区22层至25层由屋顶变频泵增压供水。 、3、供水方式：采用水池、水泵和水箱联合供水，储水池容积为220M3屋顶生活水箱供水泵选用二台立式泵（Q＝65m3/hr,H=123M,N=37KW）一用一备 地下室变频供水设备选用成套设备，供水额定压力为0.45Mpa，配三台立 式泵（Q=42m3/hr,H=50M,N=11kw）二用一备地下室冷却塔补水储水池容积 为90m3冷却塔变频供水选用成套设备，供水额定压力为0.40Mpa,配二台 立式泵（Q＝30m3/hr，H＝48M,N=7.5KW）一用一备屋顶变频供水设备选用 成套设备，供水额定为0.25Mpa，配三台立式泵 （Q＝25m3/hr,H=30M,N=5.5KW）二用一备，屋顶生活水箱容积为70M3消 防水箱容积为18M3,储水池和屋顶水箱均采用不锈钢成品水箱。 2.热水系统 、1、热水供宾馆客房卫生间游泳池、洗衣房、厨房及职工浴室。 、2、热水系统分区划分同给水，系统采用集中加热方法，热源来自地下室锅炉之蒸气，一区水源来自地下室变频泵，二～四区水源来自屋顶水箱，经汽 一水立式容积式加热器换热后送至各水点，容积式加热器数量一区2只 8m3,二、三区各2只5m3，四区为2只3m3,一至三区的加热器均设于地下 一层热交换机房内，四区加热器设于屋顶热交换机房内。 3.排水系统 、1、室内排水系统采用污废水分流，室外污废水合流排入市政污水管，室外雨、污水分流。 、2、屋面雨水经雨水斗收集，经雨水立管排至室外雨水井，空调凝结水排至地下室集水井或室外明沟。 、3、地下室集水井、消防电梯集水井设潜水排水泵，废水经排水泵提升排至室外雨水井，污水池沉砂隔油池废水通过潜水排污泵提升至室外污水检查井，厨房废水经隔油池处理后排入室外污水管道。 4.消防系统 、1、室内消火栓系统：每层均设室内消火栓保护，消火栓设置间距保证同层相邻二个消火栓的水枪充实水栓同时到达室内任何部位，水枪的充实水柱不 小于10米，消防箱采用成品钢制消防箱，消防主泵设于地下一层消防泵
室内排水管道施工监理细则 一、工艺流程: 核查预留孔、预埋件的位置孔径?放线定位?安装紧固件 ?敷设排水管?处理接头、紧固管子?查验渗水情况?验收。 二、室内排水管施工过程监理要点 2.1PVC管及配件,规格型号应符合设计要求,并应有产品合格证 2.2胶粘剂应标有生产厂名称,生产日期和有效期,并且有出厂合格证及说明书。 2.3防火套管、阻火圈应标有规格、耐火极限和生产厂名称。 2.4在整个楼层结构过程中,应督促安装单位配合土建单位作管道穿越墙壁和楼板的预留孔洞。当设计未规定孔洞尺寸时, 外径大50~100mm,管道安装前,应检查预留孔的位置和标高、检查 管材和管件的污垢是否清除。 2.5管道应按规定设置检查口或清扫口。检查口的位置和朝向应便于检修。当立管设置在管道井,管窿或横管设在吊顶内时,在检查口或清扫口处应设检修门。 2.6立管和横管应按设计要求设置伸缩节。横管伸缩节应用锁紧式橡胶圈管件；当管径大于或等于160mm时,横干管宜采用弹性橡胶密封圈连接形式。当设计对伸缩量无规定时,管端插入伸缩节处预留的间隙应为:夏季5~10mm ；冬季15~2020。 2.7 管道支承件的间距,立管管径为50mm,不得大于1.2m；管径大于或等于75mm的,不得大于2m；横管直线管段支承件间距宜符合
下表的规定: 管径(mm) 40 50 75 90 110 125 160 间距(m) 0.40 0.50 0.75 0.90 1.10 1.25 1.60 2.8横管的坡度设计无要求时,坡度应为0.026。 2.9立管管井承口外侧与墙饰面的距离宜为20200mm。 2.10管道的配管及坡口应符合下列规定: 2.10.1锯管长度应根据实测并结合各连接件的尺寸逐段确定。 2.10.2锯管工具宜选用细齿锯、割管机等机具。端面应平整并垂直于轴线；应清除端面毛刺,管口端面处不得裂痕、凹陷。 2.10.3插口处可用中号板锉成15°~30°坡口。坡口厚度宜为管壁厚度的1/3~1/2。坡口完成后应将残屑清除干净。 2.11塑料管与铸铁管连接时,宜采用专用配件。当采用水泥捻口连接时,应先将塑料管插入承口部分的外侧,用砂纸打毛或涂刷胶粘剂后滚粘干燥的粗黄沙；插入后应用油麻填嵌均匀,用水泥捻口。塑料管与钢管、排水栓连接时应采用专用配件。 2.12管道穿越楼层处的施工应符合下列规定: 2.12.1管道穿越楼板处为固定支承点时,管道安装结束应配合土建进行支模,并应采用C2020混凝土分二次浇捣密实。浇注结束后,结合找平层或面层施工,在管道周围应筑成厚度不小于2020,宽度不小于30mm阻水圈。 2.12.2管道穿越楼板处为非固定支承时,应加装金属或塑料套管,套管内径可比穿越外径大10~2020,套管高出地面不得小于50mm。

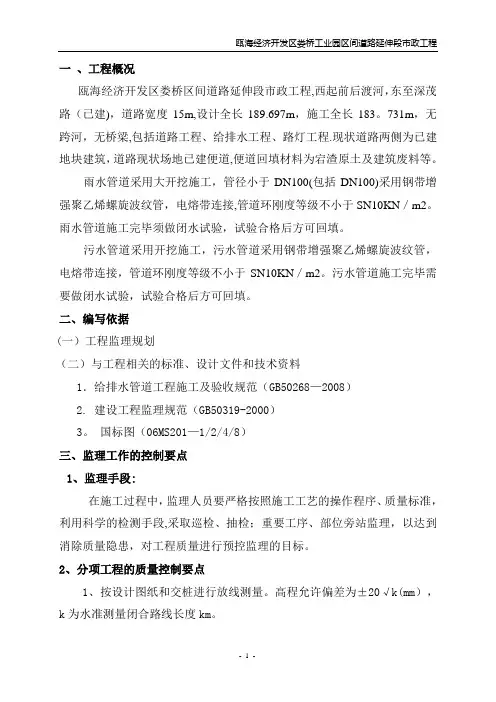

一、工程概况 瓯海经济开发区娄桥区间道路延伸段市政工程,西起前后渡河,东至深茂路(已建)，道路宽度15m，设计全长189.697m，施工全长183.731m，无跨河，无桥梁，包括道路工程、给排水工程、路灯工程。现状道路两侧为已建地块建筑，道路现状场地已建便道，便道回填材料为宕渣原土及建筑废料等。 雨水管道采用大开挖施工，管径小于DN100(包括DN100)采用钢带增强聚乙烯螺旋波纹管，电熔带连接，管道环刚度等级不小于SN10KN／m2。雨水管道施工完毕须做闭水试验，试验合格后方可回填。 污水管道采用开挖施工，污水管道采用钢带增强聚乙烯螺旋波纹管，电熔带连接，管道环刚度等级不小于SN10KN／m2。污水管道施工完毕需要做闭水试验，试验合格后方可回填。 二、编写依据 （一）工程监理规划 （二）与工程相关的标准、设计文件和技术资料 1．给排水管道工程施工及验收规范（GB50268-2008） 2. 建设工程监理规范（GB50319-2000） 3. 国标图（06MS201-1/2/4/8） 三、监理工作的控制要点 1、监理手段： 在施工过程中，监理人员要严格按照施工工艺的操作程序、质量标准，利用科学的检测手段，采取巡检、抽检；重要工序、部位旁站监理，以达到消除质量隐患，对工程质量进行预控监理的目标。 2、分项工程的质量控制要点 1、按设计图纸和交桩进行放线测量。高程允许偏差为±20√k（mm），
