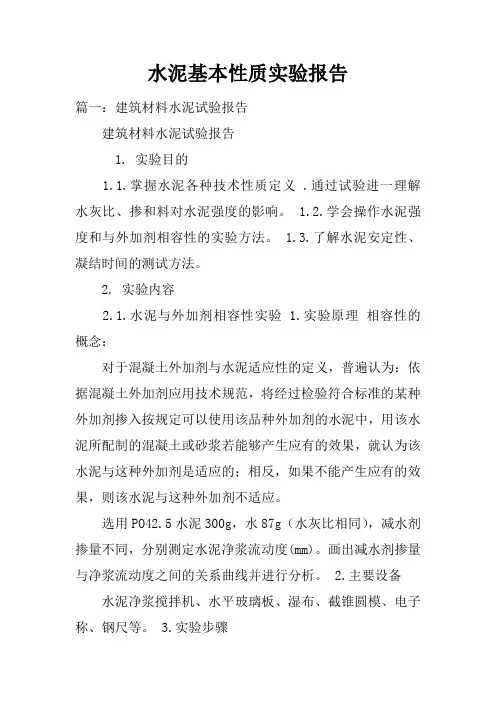

水泥基本性质实验报告
篇一：建筑材料水泥试验报告
建筑材料水泥试验报告
1. 实验目的
1.1.掌握水泥各种技术性质定义 .通过试验进一理解水灰比、掺和料对水泥强度的影响。 1.
2.学会操作水泥强度和与外加剂相容性的实验方法。 1.
3.了解水泥安定性、凝结时间的测试方法。
2. 实验内容
2.1.水泥与外加剂相容性实验 1.实验原理相容性的概念：
对于混凝土外加剂与水泥适应性的定义，普遍认为：依据混凝土外加剂应用技术规范，将经过检验符合标准的某种外加剂掺入按规定可以使用该品种外加剂的水泥中，用该水泥所配制的混凝土或砂浆若能够产生应有的效果，就认为该水泥与这种外加剂是适应的；相反，如果不能产生应有的效果，则该水泥与这种外加剂不适应。
选用PO42.5水泥300g，水87g（水灰比相同），减水剂掺量不同，分别测定水泥净浆流动度(mm)。画出减水剂掺量与净浆流动度之间的关系曲线并进行分析。 2.主要设备水泥净浆搅拌机、水平玻璃板、湿布、截锥圆模、电子称、钢尺等。 3.实验步骤
我们组负责的是减水剂掺量1.8%的水泥的净浆流动度：
(1)将截锥圆模置于水平玻璃板上，先用湿布擦拭截锥圆模内壁和玻璃板，然后将湿布覆盖它们的上方。
(2)称量300g水泥，倒入用湿布擦拭过的搅拌锅内。
(3) 称量5.4g减水剂，加入搅拌锅。然后称量87g水，加入搅拌锅，搅拌3min。
(4)将拌好的净浆迅速诸如截锥圆模内，刮平，将截锥圆模按垂直方向迅速提起，30s以后量取相互垂直的两直径，并去它们的平均值作为次胶凝材料净浆的流动度。
其它减水剂掺量的实验步骤类似。 2.2.水泥胶砂强度实验 1.实验原理
选用PO42.5水泥，改变水灰比和粉煤灰的掺量。测定不同龄期的抗压、抗折强度，并对其结果进行分析。其重量比为：水泥:标准砂=1:3。水灰比分别为：0.45、0.50、0.55。粉煤灰掺量（内掺）：10%、20%。水泥用量450g，标准砂用量1350g。 2.实验仪器
电子称、搅拌机、伸臂式胶砂振动台、可拆卸的三联模、水泥电动抗折实验机、压力实验机和抗压夹具等。 3.实验步骤
我们组负责的是10%、28天水泥胶砂强度的测量。胶砂的制备：
(1)分别称量粉煤灰45g，水泥405g，标准砂1350g，水
225g。
(2)把水加入搅拌锅，加入水泥与粉煤灰，把锅放在固定架上，上升至固定位置。然后立即开动机器，低速搅拌30s 后，在第二个30s开始的同时均匀的将砂子加入。随后等待搅拌机搅拌完毕。
(3)胶砂制备后应立即成型。将试模擦拭干净，模板四周与底座的接触面上涂上黄油，并紧密装配防止漏浆。试模的内壁要均匀地涂刷一薄层机油，以方便后期的拆模。然后将试模级模套固定在振实台上，用一个适当的勺子从搅拌锅内去胶砂，并分两层装入试模。装第一层时，每个槽里约放300g胶砂，用大播料器垂直架在模套顶部，沿每个牧草来回一次将料层播平，振实60次。再装入第二层胶砂，用小播料器播平，再振实60次。振实完毕后取下试模，用一直尺以近似90°的角度架在试模的一端，沿试模长度方向以横向锯割动作向另一端移动，将超过试模部分的胶砂刮去，并用同一直尺以近乎水平的角度将试体表面抹平。在试模上用纸条标明试件编号。试件养护：
(4)将成型好的试件连模放入标准养护箱内养护，在温度为20±1 ℃，相对湿度大于90%的条件下养护24h。
(5)将试件从养护箱内取出，用防水墨汁编号。拆模时注意不要损伤试件。
(6)作好标记的试件应立即水平或竖直放入水槽中养护，
实验活动6：,酸、碱化学性质学生实验报告单 实验题目： 实验活动6： 酸、碱的化学性质 班级： 日期： 指导教师： 第 组 姓名： 同组人： 【实验目的】 1、加深对酸和碱的主要性质的认识。 2、通过实验解释在生活中的一些现象。 【实验用品】 试管、药匙、蒸发皿、玻璃棒。 稀盐酸、稀硫酸、稀氢氧化钠溶液、氢氧化钙溶液、硫酸铜溶液、氢氧化钙粉末、石蕊溶液、酚酞溶液、pH试纸、生锈的铁钉。 【实验步骤】 1、参考下图进行实验，比较酸和碱与指示剂的作用。 图10-21酸、碱与指示剂作用 稀盐酸稀硫酸氢氧化钠溶液氢氧化钙溶液石蕊溶液 酚酞溶液 2、取两个生锈的铁钉放入两支试管中，然后加入约2mL稀盐酸，观察现象。 实验现象化学方程式铁锈+稀盐酸 铁锈+稀硫酸 当观察到铁钉表面的绣去掉变得光亮时，讲其中一支试管中的铁钉取出，洗净。继续观察另一支试管中的现象，过一段时间将铁钉取出，洗净。比较两支铁
钉（结论： ）。 （想一想：将铁钉放入试管时应如何操作？） 实验现象化学方程式铁钉+稀盐酸 铁钉+稀硫酸 （想一想：将铁钉放入试管时应如何操作？） 3、在试管中加入约2mL硫酸铜溶液，然后滴入几滴氢氧化钠溶液，观察现象。然后向试管中加入稀盐酸，观察现象。 实验现象化学方程式硫酸铜溶液+氢氧化钠溶液 上述实验产物+稀盐酸 4、在试管中加入约1mL氢氧化钠溶液，滴入几滴酚酞溶液。然后边用滴管慢慢滴入稀盐酸，边不断振荡试管，至溶液颜色恰好变成无色为止。取该无色溶液约1mL，置于蒸发皿中加热，使液体蒸干，观察现象（现象： ）。 实验现象结论或化学方程式氢氧化钠溶液+酚酞溶液 上述溶液+稀盐酸 5、向两支试管中各加入相同量的氢氧化钙粉末（用药匙的柄把一端挑一点），然后各加入1mL水，振荡；再各滴入1~2滴酚酞溶液，观察现象。继续向其中一支试管中加入约1mL水，振荡；向另一支试管加入约1mL稀盐酸，振荡；比较两支试管中的现象。 实验现象结论或化学方程式氢氧化钙溶液+酚酞溶液 上述溶液+稀盐酸 【问题与交流】 通过实验步骤5，可以验证氢氧化钙的哪些性质？
实验报告单 …………………………………………………………………………………………………… 实验报告单 实验名称：探究压缩空气的力量。年级：四年级实验类别：演示实验；组别：（）问题：喷气气球充气量的多少与它跑的距离是否有关？ 假设：喷气气球充气越多，它跑的距离（越远） 实验记录： 我的结论：（喷气气球充气越多，它跑的距离就越远，说明空气越被压缩，产生的力量越大） ………………………………………………………………………………………………………实验报告单 实验名称：观察冷热空气对流。年级：四年级实验类别：演示实验；组别：（）实验准备：准备两个一样大的玻璃瓶，其中一个设法使它变冷，另一个设法使它变热。 实验步骤：1、在热瓶中燃香，充满香烟，用玻璃片盖住。2、将冷瓶倒放在有烟的热瓶上，抽掉玻璃片，观察烟的流动。我发现：（白色烟雾向上流动，到冷瓶）3、将冷瓶和热瓶的位置上下对调，观察烟又会如何流动，我发现：（白色烟雾没有向下流动） 我的结论：（冷热空气流动的方向是热上升，冷下降） ………………………………………………………………………………………………………实验报告单 实验名称：研究空气的成份。年级：四年级实验类别：演示实验；组别：（） 实验步骤：1、把蜡烛固定在玻璃片上，放进有水的水槽中，点燃蜡烛；再用去掉底的矿泉水瓶罩上，然后立即盖上瓶盖，拧紧。我发现：（蜡烛慢慢熄灭，瓶内水上升一部分）说明：（瓶内帮助燃烧的气体用尽了）2、把水槽的水加到与瓶内水面一样高，再拧开矿泉水瓶盖子，把燃烧的火柴迅速插入瓶内。我发现：（火柴迅速熄灭）说明：（有一种气体阻止燃烧）3、我初步确定空气中至少有（两）种气体成份。他们的性质是（第一种支持燃烧，第二种不支持燃烧）。4、在老师的指导下，我知道：（支持燃烧的是氧气，不支持燃烧的是二氧化碳），另外空气中还含有（氮气、水蒸气等） …………………………………………………………………………………………………… 实验报告单
静拉伸试验 一、实验目的 1、测45#钢的屈服强度s σ、抗拉强度m R 、断后伸长率δ和断面收缩率ψ。 2、测定铝合金的屈服强度s σ、抗拉强度m R 、断后伸长率δ和断面收缩率ψ。 3、观察并分析两种材料在拉伸过程中的各种现象。 二、使用设备 微机控制电子万能试验机、0.02mm 游标卡尺、试验分化器 三、试样 本试样采用经过机加工直径为10mm 左右的圆形截面比例试样，试样成分分别为铝合金和45#，各有数支。 四、实验原理 按照我国目前执行的国家 GB/T 228—2002标准—《金属材料 室温拉伸试验方法》的规定，在室温1035℃℃的范围内进行试验。将试样安装在试验机的夹头当中，然后开动试验机，使试样受到缓慢增加的拉力（一般应变速率应≤0.1m/s ），直到拉断为止，并且利用试验机的自动绘图装置绘出材料的拉伸图。 试验机自动绘图装置绘出的拉伸变形L ?主要是整个试样，而不仅仅是标距部分的伸长，还包括机器的弹性变形和试样在夹头中的滑动等因素，由于试样开始受力时，头部在头内的滑动较大，故绘出的拉伸图最初一段是曲线。 塑性材料与脆性材料的区别： （1）塑性材料： 脆性材料是指断后伸长率5%δ≥的材料，其从开始承受拉力直至试样被拉断，变形都比较大。塑性材料在发生断裂时，会发生明显的塑性变形，也会出现屈服和颈缩等现象； （2）脆性材料： 脆性材料是指断后伸长率5%δ<的材料，其从开始承受拉力直至试样被拉断，变形都很小。并且，大多数脆性材料在拉伸时的应力—应变曲线上都没有明显的直线段，几乎没有塑性变形，在断裂前不会出现明显的征兆，不会出现屈服和颈缩等现象，只有断裂时的应力值—强度极限。 脆性材料在承受拉力、变形记小时，就可以达到m F 而突然发生断裂，其抗拉强度也远远 小于45钢的抗拉强度。同样，由公式0m m R F S =即可得到其抗拉强度，而根据公式，10 l l l δ-=。 五、实验步骤 1、试样准备 用笔在试样间距0L （10cm ）处标记一下。用游标尺测量出中间横截面的平均直径，并且测出试样在拉伸前的一个总长度L 。 2、试验机准备：
过氧化钠的化学性质 【实验目的】 1.掌握过氧化钠与水反应、与二氧化碳的反应的实质，可以写出方程式。 2．经历吹气点火、滴水点火实验探究，激发同学们的学习兴趣。 【探究内容】 1.过氧化钠与水反应 2.过氧化钠与二氧化碳反应 【实验原理】 1．2Na2O2+2H2O═4NaOH+O2↑ 2．2Na2O2 + 2CO2 = 2Na2CO3 + O2↑ 【实验所需仪器及药品】 仪器：试管（1支）蒸发皿（1只）长玻璃管（1支）脱脂棉火柴镊子钥匙 药品：过氧化钠、水 【实验步骤】 1.Na2O2+H2O （1）取一支干净的试管，在试管中加入少量过氧化钠。 （2）在试管中加入水，有反应生成。 （3）用点燃的火柴放在试管口，观察有没有变得更亮。 （4）用手摸一摸试管外壁，感受温度变化。 （5）在试管中滴入酚酞溶液，观察颜色变化。 2．Na2O2 +CO2 铺于干净的纸上。 （2） （3）取少许过氧化钠，将结块的过氧化钠用研钵研 磨成粉末平铺于脱脂棉上，用镊子将脱脂棉包
起来。 （4）将包好的脱脂棉放入蒸发皿中，用一支细长玻璃管向脱脂棉缓缓吹气。观察现象。 【注意事项】 1. 2.过氧化钠与水的反应，产物里面滴入酚酞溶液可能会出现颜色变红，但红色 马上消失，这是因为过氧化钠有强的氧化性，将酚酞氧化，则红色退去。因此要同学观察时要快，并且尽量不摇动试管。 3. 4.过氧化钠与二氧化碳反应时，由于过氧化碳生产时间久，因此要将结块的过 氧化碳研磨成粉末，使过氧化钠与二氧化碳充分接触。 5.用脱脂棉包过氧化钠时包的松散些，有助于过氧化钠与二氧化碳接触，易于 反应进行。 【实验现象与结果分析】 1.Na2O2+H2O （1）试管内有气体生成。 （2）点燃的的火柴放在试管口变得更亮，说明产生的是氧气。 （3）摸试管外壁，试管外壁温度升高，说明反应放热。 （4）在试管中滴入酚酞溶液，红色生成，说明有碱性物质生成。 2．Na2O2 +CO2 (1) 脱脂棉着火，并且火光剧烈。说明反应放热引起脱脂棉燃烧，反应放出氧气，助燃。 【实验的成功关键】
材料力学性能拉伸试验报告 材化08 李文迪 40860044
[试验目的] 1. 测定低碳钢在退火、正火和淬火三种不同热处理状态下的强度与塑性性能。 2. 测定低碳钢的应变硬化指数和应变硬化系数。 [试验材料] 通过室温拉伸试验完成上述性能测试工作，测试过程执行GB/T228-2002:金属材料室温拉伸试验方法： 1.1试验材料：退火低碳钢，正火低碳钢，淬火低碳钢的R4标准试样各一个。 1.2热处理状态及组织性能特点简述： 1.2.1退火低碳钢：将钢加热到Ac3或Ac1以上30-50℃，保温一段时间后，缓慢而均匀 的冷却称为退火。 特点：退火可以降低硬度，使材料便于切削加工，并使钢的晶粒细化，消除应力。1.2.2正火低碳钢：将钢加热到Ac3或Accm以上30-50℃，保温后在空气中冷却称为正 火。 特点：许多碳素钢和合金钢正火后，各项机械性能均较好，可以细化晶粒。 1.2.3淬火低碳钢：对于亚共析钢，即低碳钢和中碳钢加热到Ac3以上30-50℃，在此 温度下保持一段时间，使钢的组织全部变成奥氏体，然后快速冷却（水冷或油冷），使奥氏体来不及分解而形成马氏体组织，称为淬火。 特点：硬度大，适合对硬度有特殊要求的部件。 1.3试样规格尺寸：采用R4试样。 参数如下：
1.4公差要求 [试验原理] 1.原理简介：材料的机械性能指标是由拉伸破坏试验来确定的，由试验可知弹性阶段 卸荷后，试样变形立即消失，这种变形是弹性变形。当负荷增加到一定值时，测力度盘的指针停止转动或来回摆动，拉伸图上出现了锯齿平台，即荷载不增加的情况下，试样继续伸长，材料处在屈服阶段。此时可记录下屈服强度R 。当屈服到一定 eL 程度后，材料又重新具有了抵抗变形的能力，材料处在强化阶段。此阶段：强化后的材料就产生了残余应变，卸载后再重新加载，具有和原材料不同的性质，材料的强度提高了。但是断裂后的残余变形比原来降低了。这种常温下经塑性变形后，材料强度提高，塑性降低的现象称为冷作硬化。当荷载达到最大值Rm后，试样的某一部位截面开始急剧缩小致使载荷下降,至到断裂。 [试验设备与仪器] 1.1试验中需要测得： （1）连续测量加载过程中的载荷R和试样上某段的伸长量（Lu-Lo）数据。（有万能材料试验机给出应力-应变曲线） （2）两个个直接测量量：试样标距的长度 L o；直径 d。 1.2试样标距长度与直径精度：由于两者为直接测量量，工具为游标卡尺，最高精度为 0.02mm。 1.3检测工具：万能材料试验机 WDW-200D。载荷传感器，0.5级。引伸计，0.5级。 注1：应力值并非试验机直接给出，由载荷传感器直接测量施加的载荷值，进而转化成工程应力，0.5级，即精确至载荷传感器满量程的1/500。 注2：连续测试试样上某段的伸长量由引伸计完成，0.5级，即至引伸计满量程的1/50。
设计性实验报告 实验名称：苯妥英钠的制备与分析 姓名：闫洁 班级： 学号：39 日期：2015.11.2
设计性实验报告 一、实验目的 1．学习安息香缩合反应的原理和应用维生素B1及氰化钠为催化剂进行反应的实验方法。 2．学习有害气体的排出方法。 3.学习二苯羟乙酸重排反应机理。 4.掌握用硝酸氧化的实验方法。 二、实验方案一 1、实验原理 1.安息香缩合反应（安息香的制备） 2.氧化反应（二苯乙二酮的制备） 3.二苯羟乙酸重排及缩合反应（苯妥英的制备） 4.成盐反应（苯妥英钠的制备） 2、实验仪器与药品 仪器：烧杯（500 ml 250 ml ）量筒、锥形瓶、三颈瓶、抽滤瓶、球形冷凝管、干燥管、水浴锅、布氏漏斗、温度计、玻璃棒、抽滤器、 药品：苯甲醛、盐酸硫胺、氢氧化钠、无水乙醇、硝酸、浓盐酸 CHO VitB 1or NaCN O H HNO 3 O O O O H O O 1.H 2NCO NH 2/NaO H 2.HCl N H O O H 5C 6H 5C 6N H N H N O O Na H 5C 6H 5C 6 N H O OH H 5C 6 H 5C 6N O H 2NaOH
4、实验装置图 5、实验步骤 （一）安息香的制备（盐酸硫胺催化） 1.原料规格及用量配比 名称规格用量摩尔数摩尔比 苯甲醛CP d 1.050 bp179.9℃20 ml0.2 盐酸硫胺原料药 3.5 g 氢氧化钠CP10 ml 2. 操作 在100 ml三口瓶中加入3.5 g盐酸硫胺(Vit.B1)和8 ml水，溶解后加入95％乙醇30 ml。搅拌下滴加2 mol/L NaOH溶液10 m1。再取新蒸苯甲醛20 ml，加入上述反应瓶中。水浴加热至70℃左右反应1.5 h。冷却，抽滤，用少量冷水洗涤。干燥后得粗品。测定熔点，计算收率。mp 136—l37℃ 注：也可采用室温放置的方法制备安息香，即将上述原料依次加入到100 ml三角瓶中，室温放置有结晶析出，抽滤，用冷水洗涤。于燥后得粗品。测定熔点，计算收率。 (二)二苯乙二酮（联苯甲酰）的制备 1.主要原料规格及用量比 名称规格用量摩尔数摩尔比 安息香自制8.5 g0.04 1 硝酸(65%-68%) CP d 1.40 bp122℃25 ml0.379.25 2.操作 取8.5 g粗制的安息香和25 ml硝酸(65％-68％)置于100 ml圆底烧瓶中，安装冷凝器和气体连续吸收装置，低压加热并搅拌，逐渐升高温度，直至二氧化氮逸去(约1.5—2 h)。反应完毕，在搅拌下趁热将反应液倒入盛有150 ml冷水的烧杯中，充分搅拌，直至油状物呈黄色固体全部析出。抽滤，结晶用水充分洗涤至中性，干燥，得粗品。用四氯化碳重结晶(1:2),也可用乙醇重结晶(1:25)，mp．94—96℃。 （三）苯妥英的制备
材料 学性能实院系：材料学院姓名：王丽朦学号：200767027 验报力告 实验目的： 通过拉伸试验掌握测量屈服强度，断裂强度，试样伸长率，界面收缩率的方法；通过缺口拉伸试验来测试缺口对工件性能的相关影响； 通过冲击试验来测量材料的冲击韧性； 综合各项试验结果，来分析工件的各项性能； 通过本实验来验证材料力学性能课程中的相关结论，同时巩固知识点，进一步深刻理解相关知识； 实验原理： 1)屈服强度 金属材料拉伸试验时产生的屈服现象是其开始产生宏观的塑性变形的一种标志。弹性变形阶段向塑性变形阶段的过渡，表现在试验过程中的现象为，外力不增加即保持恒定试样仍能继续伸长，或外力增加到某一数值是突然下降，随后，在外力不增加或上下波动情况下，试样继续伸长变形，这便是屈服现象。呈现屈服现象的金属材料拉伸时，试样在外力不增加仍能继续伸长时的应力称为屈服点，记作σs； 屈服现象与三个因素有关：(1)材料变形前可动位错密度很小或虽有大量位错但被钉扎住，如钢中的位错为杂质原子或第二相质点所钉扎；(2)随塑性变形发生，位错快速增殖；(3)位错运动速率与外加应力有强烈的依存关系。影响屈服强度的因素有很多，大致可分为内因和外因。 内因包括：金属本性及晶格类型的影响；晶界大小和亚结构的影响；还有溶质元素和第二相的影响等等。通过对内因的分析可表征，金属微量塑性变形抗力的屈服强度是一个对成分、组织极为敏感的力学性能指标，受许多内在因素的影响，改变合金成分或热处理工艺都可使屈服强度产生明显变化。 外因包括：温度、应变速率和应力状态等等。总之，金属材料的屈服强度即受各种内在因素的影响，又因外在条件不同而变化，因而可以根据人们的要求予以改变，这在机件设计、选材、拟订加工工艺和使用时都必须考虑到。 2)缺口效应 由于缺口的存在，在静载荷作用下，缺口截面上的应力状态将发生变化，产生所谓的“缺口效应”，从而影响金属材料的力学性能。 缺口的第一个效应是引起应力集中，并改变了缺口前方的应力状态，使缺口试样或机件所受的应力由原来的单向应力状态改变为两向或三向应力状态，也就是出现了σx（平面应力状态）或σy与σz（平面应变状态），这要视板厚或直径而定。
大连理工大学实验报告 学院（系）：材料科学与工程学院专业：材料成型及控制工程班级：材0701姓名：学号：组：___ 指导教师签字：成绩： 实验一金属拉伸实验 Metal Tensile Test 一、实验目的Experiment Objective 1、掌握金属拉伸性能指标屈服点σS，抗拉强度σb，延伸率δ和断面收缩率 φ的测定方法。 2、掌握金属材料屈服强度σ0.2的测定方法。 3、了解碳钢拉伸曲线的含碳量与其强度、塑性间的关系。 4、简单了解万能实验拉伸机的构造及使用方法。 二、实验概述Experiment Summary 金属拉伸实验是检验金属材料力学性能普遍采用的极为重要的方法之一，是用来检测金属材料的强度和塑性指标的。此种方法就是将具有一定尺寸和形状的金属光滑试样夹持在拉力实验机上，温度、应力状态和加载速率确定的条件下，对试样逐渐施加拉伸载荷，直至把试样拉断为止。通过拉伸实验可以解释金属材料在静载荷作用下常见的三种失效形式，即过量弹性变形，塑性变形和断裂。在实验过程中，试样发生屈服和条件屈服时，以及试样所能承受的最大载荷除以试样的原始横截面积，求的该材料的屈服点σS，屈服强度σ0.2和强度极限σb。用试样断后的标距增长量及断处横截面积的缩减量，分别除以试样的原始标距长度，及试样的原始横截面积，求得该材料的延伸率δ和断面收缩率φ。 三、实验用设备The Equipment of Experiment 拉力实验的主要设备为拉力实验机和测量试样尺寸用的游标卡尺，拉力
实验机主要有机械式和液压式两种，该实验所用设备原东德WPM—30T液压式万能材料实验机。液压式万能实验机是最常用的一种实验机。它不仅能作拉伸试验，而且可进行压缩、剪切及弯曲实验。 （一）加载部分The Part of Applied load 这是对试样施加载荷的机构，它利用一定的动力和传动装置迫使试样产生变形，使试样受到力或能量的作用。其加载方式是液压式的。在机座上装有两根立柱，其上端有大横梁和工作油缸。油缸中的工作活塞支持着小横梁。小横梁和拉杆、工作台组成工作框架，随工作活塞生降。工作台上方装有承压板和弯曲支架，其下方为钳口座，内装夹持拉伸试样用的上夹头。下夹头安装在下钳口座中，下钳口座固定在升降丝杆上。 当电动机带动油泵工作时，通过送油阀手轮打开送油阀，油液便从油箱经油管和进入工作油缸，从而推动活塞连同工作框架一起上升。于是在工作台与大横梁之间就可进行压缩、弯曲等实验，在工作台与下夹头之间就进行拉伸实验。实验完毕后，关闭送油阀、旋转手轮打开回油阀，则工作油缸中的油液便经油管泄回油箱，工作台下降到原始位置。 （二）测力部分The Part of Measuring Force 加载时，油缸中的油液推动工作活塞的力与试样所承受的力随时处于平衡状态。如果用油管和将工作油缸和测力油缸连同，此油压便推动测力活塞，通过连杆框架使摆锤绕支点转动而抬起。同时，摆锤上方的推板便推动水平齿杆，使齿轮带动指针旋转。指针旋转的角度与油压亦即与试样所承受的载荷成正比，因此在测力度盘上便可读出试样受力的量值。 四、试样Sample 拉伸试样，通常加工成圆型或矩形截面试样，其平行长度L0等于5d或10d （前者为长试样，后者为短试样），本实验用短试样，即L0=5d。本实验所用的试样形状尺寸如图1—1所示。 图1－1圆柱形拉伸试样及尺寸
《金属钠的性质》课后评课 新一轮基础教育课程改革的一个基本理念就是促进学生学习方 式的转变，倡导学生主动参与学习过程，引导学生在教室装设的情景中发现问题、提出问题，尝试运用多种方式分析问题和解决问题，在学习过程中还要注重交流、评价与合作。要求确立自主学习、探究学习和合作学习为主的学习方式，以促进学生和谐均衡、个性化的发展。基于上述理念，刘老师的这节课的设计思路是：“以实验探究为主、多媒体辅助的方法进行教学，注重学生获取知识的过程，从实验中获得感性认识（实验现象的观察），然后上升到理性认识（金属钠的性质），再利用理性认识解决实际问题（金属钠的存在、保存及应用），从而在掌握知识的同时，让学生体验探索科学真谛的乐趣，考查学生动手实验的能力，培养学生解决实际问题的能力。” 一、滴水点灯小魔术、钠在氯气中燃烧实验的引入，激发兴趣。本节课刘老师用一个化学小魔术“滴水点灯”引入，增强了学生的求知欲，激发了学生的学习兴趣。 二、课堂重难点的新理解。本节课刘老师从学生的角度出发设计的侧重点为培养学生观察事物和现象的能力，化学反应中有的现象稍纵即逝，有时会观察不全面，有时候学生由于实验时的过分喜悦而忘却了实验目的等，因此，在本节课上刘老师除了应有的通过实验认识钠的性质知识重难点外还让学生如何对实验现象的观察和分析，很好地引导学生对实验现象的及时全面观察，更考虑学生本身的认知水
平，慎重地为学生设计了实验报告，这样做可以使学生少走弯路，使课堂结构更紧凑。 三、元素化合物教学的新思路。记得以往无论是随堂课还是一些评比性的课，很多教师就是从原子结构入手与学生分析结构特点从而根据结构推测可能的性质，然后用实验来验证推测的科学性，接着利用“结构决定性质，性质决定用途”一句话引出物质的存在和应用。但，刘老师却采用隐形的方式将这种学习方法贯穿在课堂的始终，教师不明说但通过暗设埋伏使学生心神领会。这样教学更能让学生对化学感兴趣。 四、课堂实验的处理。怎样才能让学生的求知欲在兴趣中，在参与中，在求真中得到升华。如果只由教师单独操作完成，就会显得牵强、死板而且体现不了新课程的理念，达不到激发学生浓厚的学习兴趣的目的。考虑到一种新物质的研究方法先从表观的角度去认识，因此金属钠的质地、颜色、状态、密度等安排学生亲身经历，老师也没给学生太多的限制，只是在适当的时候进行了引导；金属钠与氧气、水的反应扑朔迷离、新鲜有趣，又存在一定的危险性（钠取得太多已引起爆炸），所以此实验由学生分组完成但必须注重实验安全性教育；钠与氯气、硫磺的反应考虑到学校实验室没有通风橱由教师用多媒体播放演示实验；其余的课堂实验和补充实验考虑到课堂时间和有效性由师生共同完成。
常见金属的性质实验报告单 实验合作者： 班级日期 实验前知识储备：写出下列有关化学反应化学方程式 1 镁带燃烧：2铝片灼烧 3 铁丝在氧气中燃烧：4铜片灼烧 5镁与稀盐酸反应6镁与稀硫酸反应 7锌与稀盐酸反应8锌与稀硫酸反应 9铁与稀盐酸反应10铁与稀硫酸反应 11铜与稀盐酸反应12铜与稀硫酸反应 13铝与稀盐酸反应14铝与稀硫酸反应 15铁与硫酸铜反应 上述反应中属于化合反应的有___________，置换反应的有___________ 一、实验目的： 1_____________________________________________________________ 2_____________________________________________________________ 3___________________________________________________ 4了解活泼金属的在空气中燃烧的特殊性，知道活泼金属着火时灭火时注意事项二、实验用品： ______________________________________________________________ _______ ______________________________________________________________ _______ 三、实验过程 1、金属的物理性质探究：
拓展视野：将铜制成纳米铜，在空气中燃烧为什么能燃烧？ 铜是金属晶体，由晶胞组成，晶胞则是由许多铜原子通过金属键的作用而构成的，晶格结点上的铜原子都有金属键的束缚，因此铜的化学性质不很活泼，但是将铜制成纳米铜的话，变成铜原子，金属键被打断，于是铜的化学性质以活泼的铜原子形式表现出来。于是与空气反应速率很快。铜块或者铜粉体积都比较大，单位面积与空气的接触面积比纳米铜与空气的接触面积小的多，纳米铜在空气中燃烧很快。颗粒越细，比表面越大，与空气接触越充分，而且纳米级材料的活性会比一般颗粒物质的活性强，所以反应越快，所以能燃烧。所以铜不具可燃性是相对的 2）查阅相关资料：镁能和二氧化碳发生燃烧反应，因此镁燃烧不能用二氧化碳灭火器灭火。镁由于能和N ?和O ?反应，所以镁在空气中燃烧时，剧烈燃烧发出耀眼白光，放热，生成白色固体，同时有少量淡黄色固体氮化镁生成。所以燃烧（不一定、一定）_______ 需要氧气,凡是发光发热的剧烈的氧化反应都叫燃烧.只有初中化学书上定义为有氧气参加的发光发热的剧烈的氧化反应叫燃烧,这是因为知识量的限制. 3)趣味知识：冷焰火采用燃点较低的金属粉末，经过一定比例加工而成的冷光无烟焰火，冷焰火燃点低，燃点在60℃-80℃，外部温度30℃-50℃，对人体无伤害。适用于舞台表演和各种造型设计。而普通焰火燃点在500 ℃-800℃之间，燃烧时容易对人体造成伤害。冷焰火科技含量高，以环保无污染而倍受人们青睐。冷焰火是未来烟花发展新趋势，曾在上海APEC 会议、悉尼奥运会、2002年日韩世界杯、全国九运会上崭露头角，冷焰火是现代烟花的高科技结晶。
空气的性质实验报告单 篇一：四年级科学实验报告单 联合小学科学实验报告单 联合小学科学实验报告单 联合小学科学实验报告单 篇二：实验报告单四上 实验过程记录表 1 实验过程记录表 2 实验过程记录表 3 实验过程记录表 实验过程记录表 4 实验过程记录表 实验过程记录表 5 篇三：小学四年级科学上册演示实验报告单 小学四年级科学上册演示实验报告单实验内容：空气占据空间（四年级上册第 1单元）课题：《空气的性质》实验器材：细木棍、两只一样的气球、细线、支架、透
明胶带实验类型：教师演示 实验结论：空气也有质量。 小学四年级科学上册演示实验报告单 实验内容：观察冷热空气的对流现象（四年级上册第 1单 元）课题：《热空气和冷空气》 实验器材：热水、集气瓶、玻璃片、透明水槽、线香、火柴实验类型：教师演示 实验结论：热空气会向上升，形成对流。 小学四年级科学上册演示实验报告单 实验内容：认识二氧化碳（四年级上册第 1单元） 课题：《空气中有什么》 实验器材：锥形瓶、集气瓶，带有玻璃的塞子、软管、小苏打、醋、澄清石灰水、长、短蜡烛 实验类型：教师演示 实验结论：二氧化碳使澄清石灰水变浑浊；二氧化碳比空气重，不支持燃烧。 小学四年级科学上册演示实验报告单 实验内容：测量热水变冷的温度（四年级上册第 2单元）课题：《冷热与温度》 实验器材：温度计、热水、钟表、记录纸、烧杯 实验类型：教师演示、学生操作
实验结论：热水降温的速度是先快后慢，直到与周围环境温度一致。 小学四年级科学上册演示实验报告单 实验内容：探究热在固体中的传递（四年级上册第 2单元）课题：《热的传递》
金属材料力学性能实验报告 姓名：班级：学号：成绩： 实验名称实验一金属材料静拉伸试验 实验设备1）电子拉伸材料试验机一台，型号HY-10080 2）位移传感器一个； 3）刻线机一台； 4）游标卡尺一把； 5）铝合金和20#钢。 试样示意图 图1 圆柱形拉伸标准试样示意图 试样宏观断口示意图 图2 铝合金试样常温拉伸断裂图和断口图 （和试样中轴线大约成45°角的纤维状断口，几乎没有颈缩，可以知道为切应力达到极限，发生韧性断裂）
图3 正火态20#钢常温拉伸断裂图和断口图 （可以明显看出，试样在拉断之后在断口附近产生颈缩。断口处可以看出有三个区域：1.试样中心的纤维区，表面有较大的起伏，有较大的塑性变形；2.放射区，表面较光亮平坦，有较细的放射状条纹；3.剪切唇，轴线成45°角左右的倾斜断口） 原始数据记录 表1 正火态20#钢试样的初始直径测量数据（单位：mm ） 左 中 右 平均值 9.90 10.00 10.00 9.97 9.92 10.00 10.00 10.00 10.00 9.92 左 中 右 平均值 8.70 8.72 8.68 8.69 8.68 8.70 8.70 8.64 8.72 8.70 表2 时效铝合金试样的初始直径测量数据（单位：mm ） 两试样的初始标距为050 L mm 。 表3 铝合金拉断后标距测量数据记录（单位：mm ） AB BC AB+2BC 平均 12.32 23.16 58.64 58.79 24.02 17.46 58.94 测量20#钢拉断后的平均标距为u L =69.53 mm ，断口的直径平均值为u d =6.00 mm 。 测量得到铝合金拉断后的断面直径平均值为7.96mm 。
时间： 年 月 日 地点：生科院B108实验室 温度： 实验名称：酚、醇、醛、酮的化学性质 实验性质：基础性 实验要求：必修 实验五 酚、醇、醛、酮的化学性质 一．实验目的 1．学习经典的化学分析方法，了解经典化学分析方法操作简单、成本低廉、易于观察、适用性强的特点； 2.通过实验进一步理解掌握醇、酚、醛、酮的相关化学性质。 二．实验原理 1．卢卡氏实验： 因含C 3—－C6的各种醇类均溶于卢卡氏试剂，反应能生成不溶于试剂的氯代烷，使反应液呈浑浊状，静置后溶液有分层现象出现，反应前后有显着变化，便于观察； 2．高碘酸实验： CH 2(OH)(CHOH)nCH 2OH ＋ (n ＋1) HIO 4 H 2O + 2HCHO ＋ (n ＋1) HIO 3 3．酚和三氯化铁的反应： 2 +2Fecl +2Fecl 3 +2HCl 4．与2，4－二硝基苯肼的反应：共轭醛酮与2，4－二硝基苯胺反应生成的沉淀为红色或桔红色； 5．碘仿反应： NaOH （R ） CH 3I + Nao (R) 三．实验器材 正丁醇、仲丁醇、叔丁醇、卢卡氏试剂、乙二醇、甘油水溶液、高碘酸溶液、饱和亚硫酸溶液、希夫试剂、苯酚、三氯化铁溶液、甲醛、乙醛、丙酮、2，4-二硝基苯肼试剂、碘溶液、氢氧化钠溶液 四．操作步骤 1．卢卡氏实验： 取三支试管分别加入1mL 正丁醇、仲丁醇、叔丁醇，然后各加2mL 卢卡氏试剂；用软木塞塞住管口，观察记录混合液变混浊及分层时间； 2．高碘酸实验： 取两支试管分别加入3滴10%乙二醇、10%甘油水溶液，然后各加3滴5%高碘酸溶液，混合静置5min,各加3~4滴饱和亚硫酸溶液，最后再加1滴希夫试剂，静置数分钟，分别观察溶液颜色变化； 3．苯酚和三氯化铁的反应： 取一支试管加入5滴苯酚，3滴1%三氯化铁溶液； 4．醛，酮与2，4－二硝基苯肼的反应： 取三支试管分别加入3滴甲醛、乙醛、丙酮，然后加入2，4－二硝基苯肼试剂。边 OH OH CH 3 —C —OH O —C —H O
实验报告单 年级：四年级 实验类别：分组实验 ；组别： 我概括空气的性质：（ ） ………………………………………………………………………………………… 实验报告单 年级：四年级 实验类别：演示实验 ；组别：（ ） 实验名称：02探究压缩空气的力量 问题：喷气气球充气量的多少与它跑的距离是否有关？ 假设：喷气气球充气越多，它跑的距离（ ） 我的结论：（ ） ………………………………………………………………………………………… 实验报告单 年级：四年级 实验类别：演示实验 ；组别：（ ） 实验名称：03观察冷热空气对流。 实验准备：准备两个一样大的玻璃瓶，其中一个设法使它变冷，另一个设法使它变热。 实验步骤：1、在热瓶中燃香，充满香烟，用玻璃片盖住。 2、将冷瓶倒放在有烟的热瓶上，抽掉玻璃片，观察烟的流动。我发现：（ ） 3、将冷瓶和热瓶的位置上下对调，观察烟又会如何流动，我发现：（ ） 我的结论：（ ）
………………………………………………………………………………………… 实验报告单 年级：四年级实验类别：演示实验；组别：（） 实验名称：04研究空气的成份。 实验步骤：1、把蜡烛固定在玻璃片上，放进有水的水槽中，点燃蜡烛；再用去掉底的矿泉水瓶罩上，然后立即盖上瓶盖，拧紧。我发现：（）说明：（）2、把水槽的水加到与瓶内水面一样高，再拧开矿泉水瓶盖子，把燃烧的火柴迅速插入瓶内。我发现：（）说明：（） 3、我初步确定空气中至少有（）种气体成份。他们的性质是（）。 4、在老师的指导下，我知道：（），另外空气中还含有（）等。………………………………………………………………………………………… 实验报告单 年级：四年级实验类别：演示实验；组别：（） 实验名称：05制取二氧化碳并研究其性质。 实验步骤：1、在一只瓶里放入一些小苏打，再倒进一些醋，瓶时出现的泡泡就是二氧化碳。把带有玻璃管的塞子塞紧瓶口，并通过管子把二氧化碳引到另一只瓶里。2、把澄清的石灰水倒入装有二氧化碳的瓶子里，摇晃几下， 我发现：（）3、把装有二氧化碳的瓶子，向正在燃烧的蜡烛倾倒， 我发现：（） 实验结论：二氧化碳的性质有：能使澄清的石灰水（）；能使燃烧的蜡烛（）；二氧化碳比较（）。………………………………………………………………………………………… 实验报告单 年级：四年级实验类别：分组实验；组别：（） 实验名称：06空气中含有水蒸气。 实验步骤： 1、把碎冰倒进干燥的玻璃杯。 2、用卡片把玻璃杯盖上，等几分种。 我发现：杯壁上出现（）。
元素实验报告 实验18 主族元素化合物的性质 一、 实验目的 1. 熟练掌握试管操作。 2. 学习离心分离操作。 3. 学习主族元素一些化合物的化学性质。 二、实验内容 1. 卤离子的还原性：向3支盛有绿豆大小的KI 、KBr 和KCl 固体的试管分别加入0.5 cm 3浓硫酸，观察反应产物的颜色和状态。把湿的醋酸铅试纸、湿的碘-淀粉试纸和湿的pH 试纸分别伸向装有KI 、KBr 2. 氯含氧酸盐的氧化性 往3支试管中分别加入NaClO 、KClO 3 和KClO 4溶液，然后加入KI 淀粉溶液，观察现象。向不发 3. 过氧化氢的氧化还原性 （1） 氧化性：取1小片Pb(Ac)2试纸，加1滴H 2S 的水溶液，则有黑色的PbS 生成。再向试纸上
（2）还原性：取少量3% H2O2溶液，用H2SO4溶液酸化，再滴加2～3滴0.01 mol·dm-3KmnO4 4. 过硫酸盐的氧化性 向盛有2滴 0.002 mol·dm-3MnSO4溶液的试管中加入5 cm3 3 mol·dm-3H2SO4、2～3 滴AgNO3溶液，再加入少量K2S2O8固体，小心加热，观察现象；另取1支试管，不加AgNO3, 进行同样实验。 5. 亚硝酸的氧化还原性 请利用0.5 mol·dm-3NaNO2、0.1 mol·dm-3KI、0.02 mol·dm-3KMnO4、1 mol·dm-3H2SO4试剂， 6. 硝酸根的检出 取少量FeSO4·7H2O固体于试管中，滴加1滴0.5 mol·dm-3NaNO3溶液及1滴浓H2SO4，静置，观察现象。反应式为： 2+-+3+2+2-
7. 磷酸根、焦磷酸根和偏磷酸根的鉴别 （1）分别向0.1 mol·dm-3Na2HPO4、Na4P2O7和NaPO3溶液中滴加0.1 mol·dm-3AgNO3溶液，观察发生的现象。生成的沉淀溶于2 mol·dm-3HNO3溶液吗？ （2）以2 mol·dm-3HAc溶液酸化磷酸盐溶液、焦磷酸盐溶液和偏磷酸盐溶液，再分别加入蛋白溶液，各发生什么现象？ 3-4-- PO43-、P2O74-和PO3-的鉴别方法： 8. Sn2+、Pb2+、Sb3+、Bi3+氢氧化物的酸碱性 现有0.1 mol·dm-3的SnCl2、Pb(NO3)2、SbCl3和Bi(NO3)3，2 mol·dm-3NaOH、6 mol·dm-3NaOH 和40%的NaOH试剂。请制备少量氢氧化物沉淀，并试验这些氢氧化物的酸碱性。写出实验步骤、现象、 9. Sn、Pb、Bi不同价态离子的氧化还原性 -3-3
记录人：王富强日期：2017年9月5日班级：四年级 时间： 2017年9月5日星期二第5节 地点：科学实验室 实验名称：认识空气的性质——证明空气占据空间 实验类型：分组实验 实验老师：王富强 实验小组成员：四年级全体同学 实验内容：证实空气的存在，认识空气有占据空间的性质。 实验器材：水槽、注射器、塑料袋、透明杯子、纸、空饮料瓶、气球等。 实验过程： 把一团纸紧塞在杯底，将杯子倒立竖直压入水中，纸团会湿吗？为什么会这样？用力吹瓶子里的气球，气球吹得大吗？为什么会这样？怎样才能吹大瓶子里的气球？ 提示：纸团应紧塞杯底，防止落下；杯子压入水中要慢并保持竖直，要压到水槽里的水面淹没杯底为止；提起杯子时动作也要慢，并要把杯子外壁和杯口水擦干，然后再取出纸团。 实验中，尽量避免水槽里的水溢出来。吹气球时，用不要用力捏塑料瓶。要鼓励学生用多种方法把瓶里的气球吹大，重视求异思维培养。 实验结果：空气存在，空气占据空间。
记录人：王富强日期：2017年9月6日班级：四年级 时间： 2017年9月6日星期三第5节 地点：科学实验室 实验名称：证明空气有质量的实验及压缩空气活动 实验类型：分组实验 实验老师：王富强 实验小组成员：四年级全体同学 实验内容：；认识到空气是有质量的；认识到空气能被压缩，压缩空气有弹性 实验器材：细木棍一根、空气充得同样多且颜色相同的气球两只、细线一根、支架一只（演示用） 实验过程： 把两只充气的气球吊在小棍上，并使它们保持平衡，刺破其中一只，观察发生的现象，想一想，实验结果说明了什么。 再用手压“气球”（或用塑料袋充满气）有什么感觉？再用力压一压，感觉又怎样？松开手后你看见了什么？怎样解释这些感觉和现象？ 提示：压塑料袋时，不要用力过大，以免破裂。 实验结果：空气是有质量的；空气能被压缩，压缩空气有弹性。
《材料力学性能》实验教学指导书 实验总学时：4 实验项目：1.准静态拉伸 2. 不同材料的冲击韧性 材料科学与工程学院实验中心 工程材料及机制基础实验室
实验一 准静态拉伸 一、实验目的 1．观察低碳钢（塑性材料）与铸铁（脆性材料）在准静态拉伸过程中的各种现象（包括屈服、强化和颈缩等现象），并绘制拉伸图。 2．测定低碳钢的屈服极限σs ，强度极限σb ，断后延伸率δ和断面收缩率ψ。 3．测定铸铁的强度极限σb 。 4．比较低碳钢和铸铁的力学性能的特点及断口形貌。 二、概述 静载拉伸试验是最基本的、应用最广的材料力学性能试验。一方面，由静载拉伸试验测定的力学性能指标，可以作为工程设计、评定材料和优选工艺的依据，具有重要的工程实际意义。另一方面，静载拉伸试验可以揭示材料的基本力学行为规律，也是研究材料力学性能的基本试验方法。 静载拉伸试验，通常是在室温和轴向加载条件下进行的，其特点是试验机加载轴线与试样轴线重合，载荷缓慢施加。 在材料试验机上进行静拉伸试验，试样在负荷平稳增加下发生变形直至断裂，可得出一系列的强度指标（屈服强度s σ和抗拉强度b σ）和塑性指标（伸长率δ和断面收缩率ψ）。通过试验机自动绘出试样在拉伸过程中的伸长和负荷之间的关系曲线，即P —Δl 曲线，习惯上称此曲线为试样的拉伸图。图1即为低碳钢的拉伸图。 试样拉伸过程中，开始试样伸长随载荷成比例地增加，保持直线关系。当载荷增加到一定值时，拉伸图上出现平台或锯齿状。这种在载荷不增加或减小的情况下，试样还继续伸长的现象叫屈服，屈服阶段的最小载荷是屈服点载荷s P ，s P 除以试样原始横截面面积Ao 即得到屈服极限s σ： s s A P = σ 试样屈服后，要使其继续发生变形，则要克服不断增长的抗力，这是由于金属材料在塑性变形过程中不断发生的强化。这种随着塑性变形增大，变形抗力不断增加的现象叫做形变强化或加工硬化。由于形变强化的作用，这一阶段的变形主要是均匀塑性变形和弹性变形。当载荷达到最大值b P 后，试样的某一部位截面积开始急剧缩小，出现“缩颈”现象，此后的变形主要集中在缩颈附近，直至达到 P b 试样拉断。P b 除以试样原始横截面面积A 0即得到
材料力学性能测试实验 报告 标准化管理部编码-[99968T-6889628-J68568-1689N]
材料基本力学性能试验—拉伸和弯曲一、实验原理 拉伸实验原理 拉伸试验是夹持均匀横截面样品两端，用拉伸力将试样沿轴向拉伸，一般拉 至断裂为止，通过记录的力——位移曲线测定材料的基本拉伸力学性能。 对于均匀横截面样品的拉伸过程，如图 1 所示， 图 1 金属试样拉伸示意图 则样品中的应力为 其中A 为样品横截面的面积。应变定义为 其中△l 是试样拉伸变形的长度。 典型的金属拉伸实验曲线见图 2 所示。 图3 金属拉伸的四个阶段 典型的金属拉伸曲线分为四个阶段，分别如图 3(a)-(d)所示。直线部分的斜率E 就是杨氏模量、σs 点是屈服点。金属拉伸达到屈服点后，开始出现颈缩 现象，接着产生强化后最终断裂。 弯曲实验原理 可采用三点弯曲或四点弯曲方式对试样施加弯曲力，一般直至断裂，通过实 验结果测定材料弯曲力学性能。为方便分析，样品的横截面一般为圆形或矩形。 三点弯曲的示意图如图 4 所示。 图4 三点弯曲试验示意图 据材料力学，弹性范围内三点弯曲情况下C 点的总挠度和力F 之间的关系是 其中I 为试样截面的惯性矩，E 为杨氏模量。 弯曲弹性模量的测定 将一定形状和尺寸的试样放置于弯曲装置上，施加横向力对样品进行弯曲， 对于矩形截面的试样，具体符号及弯曲示意如图 5 所示。 对试样施加相当于σpb0.01。 (或σrb0.01)的10％以下的预弯应力F。并记录此力和跨中点处的挠度，然后对试样连续施加弯曲力，直至相应于σpb0.01(或σrb0.01)的50％。记录弯曲力的增量DF 和相应挠度的增量Df ,则弯曲弹性模量为 对于矩形横截面试样，横截面的惯性矩I 为 其中b、h 分别是试样横截面的宽度和高度。 也可用自动方法连续记录弯曲力——挠度曲线至超过相应的σpb0.01(或σrb0.01)的弯曲力。宜使曲线弹性直线段与力轴的夹角不小于40o,弹性直线段的高度应超过力轴量程的3/5。在曲线图上确定最佳弹性直线段，读取该直线段的弯曲力增量和相应的挠度增量，见图 6 所示。然后利用式(4)计算弯曲弹性模量。 二、试样要求
碳酸钠和碳酸氢钠的性质 实验名称：碳酸钠和碳酸氢钠的性质 实验目的：练习固体的取用、溶解、实验仪器的组装等基本操作；加深碳酸钠和碳酸氢钠的 性质的理解。 实验原理：Na 2CO 3和NaHCO 3的性质：①水溶液都显碱性；②热稳定性不同。 实验用品：试管、药匙、玻璃棒、蒸馏水、酒精灯、铁架台、带塞子的导管、玻璃片、标准比色卡、Na 2CO 3固体粉末、澄清石灰水、PH 试纸、NaHCO 3固体粉末、 实验步骤、现象、与装置图： 1.在2支试管里分别加入少量的Na 2CO 3和NaHCO 3 (各约1g )： （1）观察二者外观上的细小差别，分别滴入几滴水，振荡试管并用手摸一摸试管底部，观察现象。 （2）继续向试管内加入10mL 水，用力振荡，观察现象。 （3）向试管内滴入1～2滴酚酞溶液，观察现象。 （4）在下表中记录实验现象，并得出初步结论。 （4）在下表中记录实验现象，并得出初步结论。 步骤 Na 2CO 3 NaHCO 3 结论 （1） 加水后结块，能感觉到热 加水后部分溶解，感觉不到热 Na 2CO 3比NaHCO 3溶解放热多 （2） 振荡一段时间后完全溶解 振荡一段时间后仍未完全溶解 Na 2CO 3比NaHCO 3溶解度大 （3） 溶液变红，颜色较深 溶液变红，颜色较浅 Na 2CO 3比NaHCO 3溶液碱性强 2. Na 2CO 3和NaHCO 3的热稳定性 现象 发生反应的化学方程式 结论 Na 2CO 3 澄清石灰水没有变浑浊 Na 2CO 3受热 不分解 NaHCO 3 澄清石灰水 变浑浊 2NaHCO 3 Na 2CO 3＋H 2O ＋CO 2↑ NaHCO 3受热 易分解 实验结论： 1. 在相同温度下，Na 2CO 3的溶解度比NaHCO 3的溶解度大； 2. Na 2CO 3和NaHCO 3的水溶液都显碱性，Na 2CO 3溶液的碱性比NaHCO 3溶液的强； 3. Na 2CO 3固体稳定，受热不分解，NaHCO 3固体不稳定，受热易分解。 向碳酸钠（左）、碳酸氢钠（右） 的水溶液中滴入酚酞溶液 鉴别碳酸钠和碳酸
