目录
1.概述 4
2.试验目的 4
3.试验依据 4
4.试验范围及流程 5
5.调试应具备的条件 5
6.试验步骤 6
7.调试的质量检验 6
8.调试过程记录内容 6
9.安全措施 6
10.组织分工 6
11.附录7
1.概述
1.1 系统简介
印度WPCPL电厂(4×135MW)机组配用440t/h超高压参数、自然循环汽包炉，单炉膛、一次中间再热、燃烧器摆动调温、平衡通风、四角切向燃烧、固态排渣、中速磨冷一次风机正压直吹式制粉系统，配四台ZGM型中速辊式磨煤机，布置在炉前。固态排渣，炉后尾部布置两台三分仓空气预热器。全钢架悬吊结构，露天布置。锅炉燃用煤种为印度劣质烟煤。
1.2 锅炉主要蒸汽参数
锅炉容量和主要参数：主蒸汽、再热蒸汽和给水等系统的压力、温度、流量等参数要求与汽轮机参数相匹配。
BMCR (设计燃料)
过热蒸汽流量t/h 440
过热蒸汽出口压力MPa(g) 14.29
过热蒸汽出口温度℃540
再热蒸汽流量t/h 358
再热蒸汽进口压力MPa(g) 2.686
再热蒸汽进口温度℃320
再热蒸汽出口压力MPa (g) 2.549
再热蒸汽出口温度℃540
给水温度℃245.1
2.试验目的
新建锅炉在整组启动前进行蒸汽严密性试验，就是利用自身产生的工作压力下的蒸汽在热态下检查各承压部件和管路的严密性，同时了解各部位膨胀是否正常，它是锅炉首次热态接受工作压力的考验，也是确保新建机组安全顺利投产必须通过的一道检验程序。
3.试验依据
3.1 《电力建设施工及验收技术规范》(锅炉机组篇)（管道篇）
3.2 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》3.3 《火电工程启动调试工作规定》
3.4 《火电机组达标投产考核标准(2001年版)及相关规定》
3.5 锅炉厂家资料
《锅炉安装说明书》
《锅炉使用说明书》
《锅炉设计说明书》
3.6 调试合同
3.7 热力系统图
4.试验范围
锅炉范围内所有手孔、法兰、阀门及附件等承压部件和管路及焊口的严密性。汽包、联箱、受热面及锅炉受热面及锅炉范围内汽水管路膨胀情况。吊杆、吊架、弹簧、支座等部件的受力、变形、位移是否正常。
5.调试应具备的条件
5.1 锅炉冲管工作结束，系统管路恢复正常，锅炉具备点火条件。
5.2 在前一阶段中发现的缺陷已全部处理完毕。
5.3 现场道路畅通，照明充足，平台栏杆完好，消防设施安全。
5.4 锅炉各膨胀指示器已按规定全部安装结束，并较好零位。5.5 锅炉各部件的热膨胀间隙符合设计要求，不应有受阻现象。
5.6 汽水系统各阀门、风烟系统各挡板（制粉系统除外）试验合格。
5.7 电动释放阀（PCV阀）已整定校验完毕，具备投用条件。5.8 锅炉工作压力水压试验合格。
5.9 烟温测点（炉膛出口烟温探针）、炉膛火焰、汽包水位监视调试合格。
5.10 锅炉一、二次减温水具备投用条件。
5.11 相关热工、电气仪表均已校验合格，并具备投用条件。
5.12 燃油系统各阀门（三位阀、调节阀、快关阀等）、油枪进退及点火装置试验正常，燃油泄漏试验合格。
5.13 各系统调试合格，均可投入使用，运行数据可随时采集。5.14 考虑到蒸汽严密性试验合格后可能进行安全阀校验，因此在锅炉点火前要完成安全阀的冷态安装工作、调试准备工作，并将假阀芯换成真阀芯。
5.15 汽机盘车、真空、疏水等系统具备锅炉点火条件。
6.试验步骤
6.1 按锅炉运行规程做好点火前的准备。
6.2 投入FSSS、CCS、DAS系统相关部分。
6.3 开启PCV阀前手动隔绝阀，送上PCV阀电源，并置于AUTO 位置。
6.4 通知汽机做好锅炉点火前的准备工作（投盘车、抽真空等）。
6.5 检查汽机高、中压主汽力，调门及汽泵主汽门已关闭，严密不漏，高排逆止门以及各段抽汽逆止门关闭严密不漏，防止蒸汽进入的汽轮机和汽泵中。
6.6 做好上述工作，锅炉即可点火，按正常升温，升压曲线升压。
6.7 将汽机高、低压旁路切到手动位置，适当开启。
6.8 调整燃烧逐渐将主汽压力升到14.29 MPa，再热汽压升到2.407MPa，维持参数稳定，有关人员进行全面检查。

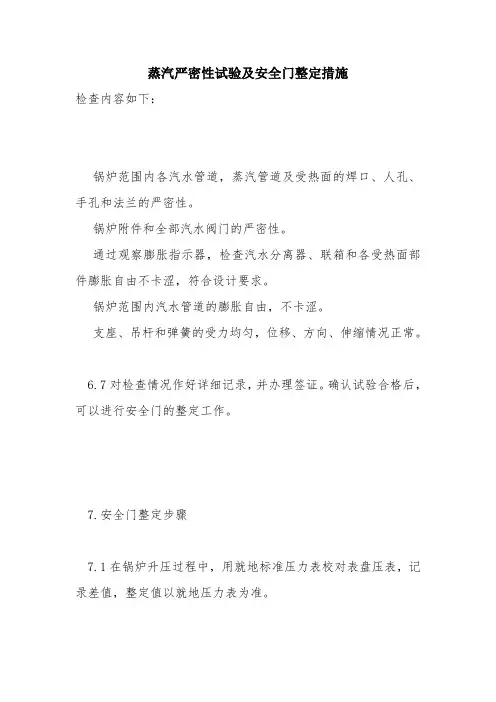

7.调试的质量检验
7.1 锅炉范围内所有手孔、法兰、阀门及附件等承压部件和管路及焊口的严密性。
7.2 汽包、联箱、受热面及锅炉受热面及锅炉范围内汽水管路膨胀情况。
7.3 吊杆、吊架、弹簧、支座等部件的受力、变形、位移是否正常。
7.4 作好过热器出口压力为1.0、5.0、10.0、14.29MPa时的膨胀量记录。
8.调试过程记录内容
8.1 调试过程中出现的问题及解决情况。
8.2 调试过程中的有关通知单,设计变更通知单等。
9.安全措施
9.1 锅炉应按规程规定的升压率升压。
9.2 高低压旁路要适当开启配合锅炉升压，禁止闷烧。
9.3 要经常检查炉内燃烧情况，发现油枪燃烧不良应立即处理。
9.4 锅炉各受热面在任何情况下不得超温。
9.5 锅炉、汽机操作人员密切联系，发现系统泄漏，膨胀受阻等不正常情况，应暂停升压，待消缺后方可升压。
10.组织分工
10.1 施工分包商
10.1.1 负责试验过程中系统、设备的维护、消缺工作；
10.1.2 负责现场安全保卫、消防救护和对隔离区的监管看护工作；
10.1.3 参加试验前后检查、验收、评定工作。
10.2 运行分包商
10.2.1 负责系统、设备试验、启动和运行的操作；；
10.2.2 负责系统、设备巡查，和相关参数的记录工作；
10.2.3 以及试验期间相应的协调工作。
10.3 调试分包商
10.3.1 负责试运措施（方案）的编制工作。
10.3.2 负责试验工作的指挥；
10.3.3 参加试验前后检查、验收、评定工作；
10.3.4 负责试验工作的总结和试验报告的编写。
10.4 工程总承包商
10.4.1 按合同进行机组启动试运阶段的监理工作。
10.4.2 监督本方案的实施，参加试运工作并验收签证。
11.附录
11.1 锅炉升压曲线图（在制做中）
HUNAN THERMAL POWER CONSTRUCTION CO.,LTD OF ENERGY CHINA 文件编号：Q/501-108.TS301- XJFK-GL01-2015 调试技术文件 项目名称：神华新疆68万吨/年煤基新材料 #2锅炉及供热系统蒸汽吹扫调试方案 中国能源建设集团湖南火电建设有限公司电力调试院 二0一五年一月
HUNAN THERMAL POWER CONSTRUCTION CO.,LTD OF ENERGY CHINA 编写： 审核： 批准：
HUNAN THERMAL POWER CONSTRUCTION CO.,LTD OF ENERGY CHINA 目录 1 调试目的 (1) 2 系统及设备概述 (1) 3技术标准和规程规范 (2) 4 调试应具备的条件 (2) 4.1 对工作场所的要求 (2) 4.2 对投运公用系统的要求 (2) 4.3 对机侧的要求 (3) 4.4 对炉侧的要求 (3) 4.5 对供热管网要求 (4) 4.6其它应具备的条件 (4) 5组织与分工 (5) 5.1 组织 (5) 5.2 各参与单位及职责分工 (5) 6 调试内容及步骤 (6) 6.1吹管范围（详见附图） (6) 6.2 过热器、主蒸汽系统吹管内容及要求 (7) 6.3 与化工厂相接供汽系统、全厂辅助蒸汽系统吹管内容及要求 (8) 6.4 各系统冲管参考表 (16) 6.5 吹管临时系统的安装要求 (18) 6.6 蒸汽冲管步骤 (19) 7 质量控制点 (21) 8 环境、职业健康、安全风险因素识别和控制措施 (22) 9 强制性条文 (23) 附表1 危险源辨识及预控措施 (24) 附录1 主要管路计算参考值 (25) 附录2 锅炉冷态启动曲线图 (26) 附录3 锅炉吹管系统图 (27)
压力管道的强度及严密 性试验 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
压力管道的强度及严密性试验 相关标签： ? ? ? (1)压力管道在全部实施回填前应进行强度及水密性试验。管道强 度及水密性试验应采用水压试验法进行试验。水压试验前，除接日外。管道两侧及管顶以上回填土高度不应小于;管径大于DN900的钢管道，应控制管顶的竖向变形。管道在水压试验合格后，应及时回填其余部分土。 (2)在管道水压试验前，应编制包括后背及堵板、进水管路、排气 孔、加压及测压设备、排水疏导、升压分段划分、试验管段稳定和试验安全措施等在内的试验设计。 (3)管道水压试验的分段长度不宜大于1. 0km，非金属压力管道的 试验段长度宜更短些。 (4)试验管道在水压试验中将产生较大的管端推力，管段的后背应 设在非扰动土或人工后背上;当土质松软时，应采取可靠的加固措施。后背墙面应平整，并与管道轴线相垂直。 (5)水压试验时，若采用弹簧压力计其精度不应低于1. 5级，最大 量程为试验压力的1. 3~倍，表壳公称直径不得小于150mm，使用前须进行校正;水泵，压力计应安装在试验段下游的端部与管道轴线垂直的支管上。 (6)管道水压试验前应对管道安装进行合格性检查，管配件的支墩 及锚固设施须达设计强度，未设支墩及锚固设施的管件，应采取加
固措施，管渠的混凝土强度应达到设计规定，试验管段所有敞口应封堵严实，不得渗水，此外，试验管段不得采用阀门作堵板，不得有消火栓、水锤消除器及安全阀等附件。 (7)试验管段灌满水后.宜在不大于工作压力条件下，于试压前进行充分浸泡。铸铁管、球墨铸铁管和镶管无水泥砂浆衬里浸泡时间不少于24h;有水泥砂浆衬里浸泡时间不少于48h预应力、自应力混凝土管及现浇钢筋混凝土管渠，管径小于或等于1000mm时，浸 泡时间不少于48h:管径大于1000mm时，则不少于72h. (8)在管道试压升压时，管道内应排除积气，升压过程中，如发现压力计显示异常，且升压较缓时，应重新排气后再行升压。试验升压应分级升压，每级升压后应及时检查后背、支墩、管身及接口，无异常后，再继续后级升压。水压试验过程中须采取必要的保护安全措施，并严禁在试压过程中对管身、焊缝和接口进行敲打或修补。修补应在管段卸压后进行。
目录 1.概述 4 2.试验目的 4 3.试验依据 4 4.试验范围及流程 5 5.调试应具备的条件 5 6.试验步骤 6 7.调试的质量检验 6 8.调试过程记录内容 6 9.安全措施 6 10.组织分工 6 11.附录7
1.概述 1.1 系统简介 印度WPCPL电厂(4×135MW)机组配用440t/h超高压参数、自然循环汽包炉，单炉膛、一次中间再热、燃烧器摆动调温、平衡通风、四角切向燃烧、固态排渣、中速磨冷一次风机正压直吹式制粉系统，配四台ZGM型中速辊式磨煤机，布置在炉前。固态排渣，炉后尾部布置两台三分仓空气预热器。全钢架悬吊结构，露天布置。锅炉燃用煤种为印度劣质烟煤。 1.2 锅炉主要蒸汽参数 锅炉容量和主要参数：主蒸汽、再热蒸汽和给水等系统的压力、温度、流量等参数要求与汽轮机参数相匹配。 BMCR (设计燃料) 过热蒸汽流量t/h 440 过热蒸汽出口压力MPa(g) 14.29 过热蒸汽出口温度℃540 再热蒸汽流量t/h 358 再热蒸汽进口压力MPa(g) 2.686 再热蒸汽进口温度℃320 再热蒸汽出口压力MPa (g) 2.549 再热蒸汽出口温度℃540 给水温度℃245.1 2.试验目的
新建锅炉在整组启动前进行蒸汽严密性试验，就是利用自身产生的工作压力下的蒸汽在热态下检查各承压部件和管路的严密性，同时了解各部位膨胀是否正常，它是锅炉首次热态接受工作压力的考验，也是确保新建机组安全顺利投产必须通过的一道检验程序。 3.试验依据 3.1 《电力建设施工及验收技术规范》(锅炉机组篇)（管道篇） 3.2 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》3.3 《火电工程启动调试工作规定》 3.4 《火电机组达标投产考核标准(2001年版)及相关规定》 3.5 锅炉厂家资料 《锅炉安装说明书》 《锅炉使用说明书》 《锅炉设计说明书》 3.6 调试合同 3.7 热力系统图 4.试验范围 锅炉范围内所有手孔、法兰、阀门及附件等承压部件和管路及焊口的严密性。汽包、联箱、受热面及锅炉受热面及锅炉范围内汽水管路膨胀情况。吊杆、吊架、弹簧、支座等部件的受力、变形、位移是否正常。 5.调试应具备的条件 5.1 锅炉冲管工作结束，系统管路恢复正常，锅炉具备点火条件。
管道专业>#2机组辅助蒸汽吹扫>>作业指导书 目录 1.编制依据 (1) 2.工程概况 (1) 3.作业前的条件和准备 (1) 4.作业程序及作业人员配置 (2) 5.作业方法及质量标准 (2) 6.工序交接及成品保护 (4) 7.职业安全卫生、措施及环境管理 (4) 8.强制性条文 (5) 9.创优措施 (6) 10.绿色施工措施 (6) 附录：辅汽吹扫系统图
一. 编制依据 1.1 《新疆国信准东2×660MW煤电项目#2机组安装工程管道专业施工组织设计》 1.2 西北电力设计院供图纸及技术文件 1.3．《电力建设安全工作规程》（第1部分：火力发电厂部分）DL5009.1-2014 1.4．《电力建设施工施工技术规范.第5部分：管道及系统篇》 DL5190.5-2012 1.5 《电力建设施工质量验收及评价规程.第5部分：管道及系统)》 DL/T5210.5-2009 1.6 《火力发电厂焊接技术监督规程》 DL/T869-2012 1.7 《中华人民共和国工程建设标准强制性条文电力工程部分》2009版 1.8 《湖北省电力建设第二工程公司质量管理体系文件-管理作业文件（汇编）》 1.9 《湖北省电力建设第二工程公司职业安全健康与环境管理体系文件》 二.工程概况及编制目的 2.1工程概况 新疆国信准东2×660MW煤电项目工程，建设容量为2×660MW中间再热抽汽凝汽式发电供热机组。机组启动初期，辅助蒸汽由辅汽联箱供应。辅汽系统的汽源有启动锅炉供汽和本机四抽或再热冷段供汽两种。正常情况下，辅汽由自身四抽或再热冷段提供，否则，由临机辅汽联箱或由启动锅炉提供。本机辅汽用户有：锅炉邻炉加热蒸汽；小机启动及调试汽源；主机及小机轴封用汽；除氧器、停时加热用汽；磨煤机消防用蒸汽；空预器启动吹灰及脱销吹灰器用汽；送风机、一次风机入口暖风器用汽；微油点火暖风器用汽等。需要吹扫的蒸汽管道:启动锅炉来汽至辅汽联箱管道、辅汽至除氧器管道、辅汽至轴封管道、辅汽至小机调试用汽管道、四抽至辅汽管道、四抽至除氧器管道、四抽至小机供汽、低再至辅汽联箱管道。辅助蒸汽设计参数：工作压力1.25MPa；设计压力1.6MPa，工作温度356℃；设计温度369℃。 2.2编制目的 2.2.1 由于制造、运输、贮存和安装等方面的原因，在汽轮机辅助蒸汽系统管道里会遗留一些氧化铁皮、铁屑、焊渣等杂物，故在机组整套启动前对辅汽系统进行蒸汽吹扫，以确保投运后汽轮机组及其辅助设备的安全稳定运行； 2.2.2 检验辅助蒸汽系统的严密性，系统各部分正确疏水，确保蒸汽压力、温度达到设计要求，能够为机组的辅助蒸汽各用户提供稳定合格的汽源。 三.作业前的条件和准备 3.1 参加辅汽系统吹扫的有关管道、阀门，以及疏水管道均已安装完毕；
5.5工业炉、燃气锅炉及冷热水机组供燃气系统安装的检验 5.5.1用气设备为通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合产品说明书或设计文件的规定。 检验方法： 检查设备铭牌、产品说明书和设计文件。 5.5.2用气设备为非通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合下列规定： 1燃烧器的供气压力，必须符合设计文件的规定； 2用气设备应符合现行国家标准GB 50028的规定； 3检验方法： 检查设备铭牌、产品说明书和设计文件。 5.5.3设置在半地下室、地下室的用气设备的检验应符合现行国家标准GB 50028的有关规定。 检验方法： 检查设备铭牌、产品说明书和设计文件。 5.6烟道的检验 5.6.1烟道的设置及结构的检验必须符合用气设备的要求或符合设计文件的规定。 检验方法： 观察和查阅设计文件。 5.6.2烟道抽力应符合现行国家标准GB 50028的有关规定。 检验方法：
压力计测量。 5.6.3防倒风装置（风帽）应结构合理。 检验方法： 观察和查阅有关资料。 5.6.4水平烟道的长度应符合现行国家标准GB 50028的有关规定。 检验方法： 观察、尺量和查阅设计文件。 5.6.5水平烟道应有 0.01坡向用气设备的坡度或符合设计文件规定的坡度。 检验方法： 观察和用水平尺测量。 5.6.6用镀锌钢板卷制的烟道的检验应符合下列规定： 1卷缝均匀严密，烟道顺烟气流向插接，插接处没有明显的缝隙，没有明显的 弯折现象； 2检查数量： 居民用户抽查20%，但不少于5处，商业及工业用户为全部；3检验方法： 观察。 5.6.7用钢板铆制的烟道的检验应符合下列规定： 1铆接面平整无缝隙，铆接紧密牢固，表面平整，铆钉间隔合理，排列均匀整

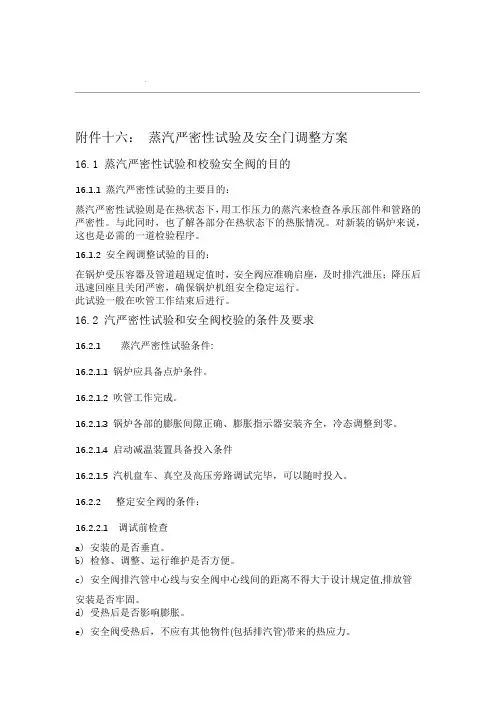

. 附件十六：蒸汽严密性试验及安全门调整方案 16.1蒸汽严密性试验和校验安全阀的目的 16.1.1蒸汽严密性试验的主要目的： 蒸汽严密性试验则是在热状态下，用工作压力的蒸汽来检查各承压部件和管路的严密性。与此同时，也了解各部分在热状态下的热胀情况。对新装的锅炉来说，这也是必需的一道检验程序。 16.1.2安全阀调整试验的目的： 在锅炉受压容器及管道超规定值时，安全阀应准确启座，及时排汽泄压；降压后迅速回座且关闭严密，确保锅炉机组安全稳定运行。 此试验一般在吹管工作结束后进行。 16.2汽严密性试验和安全阀校验的条件及要求 16.2.1 蒸汽严密性试验条件: 16.2.1.1锅炉应具备点炉条件。 16.2.1.2吹管工作完成。 16.2.1.3锅炉各部的膨胀间隙正确、膨胀指示器安装齐全，冷态调整到零。16.2.1.4启动减温装置具备投入条件 16.2.1.5汽机盘车、真空及高压旁路调试完毕，可以随时投入。 16.2.2 整定安全阀的条件： 16.2.2.1 调试前检查 a)安装的是否垂直。 b)检修、调整、运行维护是否方便。 c)安全阀排汽管中心线与安全阀中心线间的距离不得大于设计规定值,排放管 安装是否牢固。 d)受热后是否影响膨胀。 e)安全阀受热后，不应有其他物件(包括排汽管)带来的热应力。
