5．2下部钻具组合
下部钻具组合是指用于施加钻压的那部分钻柱的结构组成。一般是由钻铤和扶正器组成。通过调节扶正器的按放位置、距离和扶正器的数量，下部钻具组合可以是增斜组合、降斜组合及稳斜组合三种。但是无论哪一种组合，其实质是施加钻压后，钻柱发生弯曲变形，在钻头上产生侧向力，由于侧向力的作用，使钻头合力方向不再与井眼轴线重合，造成井斜。为了防止井斜，应当使钻柱组合在施加钻压后，产生的钻头侧向力为零，使钻头合力与井眼轴线重合。
5．3钻井参数组合
钻井参数主要是钻压和转速。在一定的钻柱组合时，通过调节钻压和转速，可改变钻头侧向力的大小和方向，从而改变井斜的大小和方向。
5．4钻头结构引起井斜
牙轮钻头的移轴、复锥和超顶，都要引起钻头轴线偏离井眼中心线，产生侧向切削。
6井斜控制原理及方法
控制井斜实质就是控制钻头造斜力，使其为降斜力。要达到这个目的，地层造斜力是不可改变的，唯一可控制的是下部钻柱组合和钻井参数，通过改变下部组合和调节钻井参数可使钻头侧向力为降斜力，抵抗地层造斜力的作用强度，使井斜控制在一定范围内。目前使用的钟摆钻具、塔式钻具、偏心钻铤等是以增大降斜力为目的的钻柱。他们可以起在直井中防斜，在斜井中纠斜的作用。刚性满眼钻柱、方钻铤、螺旋钻铤等是以强大的刚度反抗地层造斜的作用。在直井中防斜，在斜井中稳斜，井斜了不能使用刚性满眼钻柱。但是通过调节扶正器安放间距和钻井参数，刚性满眼钻柱也可以是增斜或降斜钻柱。
6．1、钟摆钻具
这种钻具是在钻头的上方一定距离处，一般是18—27米左右按装一个扶正器。当其发生井斜时，扶正起靠下井壁上，扶正器下面的钻柱重量在钻头上产生一个指向下井壁的力，这个力就是钟摆力，是降斜力，使井斜减少。钟摆钻具使用关键是扶正器的安放距离，太大在扶正器下面产生新切点，钟摆失效；太小钟摆力也小，效果也不好。另外，钻压不能太大，过大的钻压使钟摆失效。是一种既能防斜又能纠斜的钻具。在现场得到广泛使用。
6．2刚性满眼钻具
所谓刚性满眼钻具是指组成下部钻具的刚度大，在钻井过程中不会发生弯曲变形。要实现这种钻井，一是采用大尺寸钻铤，二是在下部钻柱上安放三个以上的扶正器，使钻柱扶正器填满井眼。其防斜原理是：
* 在紧靠钻头处安装一个近钻头扶正器，在地层造斜力很大的情况下，近钻头扶正器支撑在井壁上，限制钻头横向移动，抵抗地层造斜力的作用，减少由于下部钻柱弯曲而产生的钻头倾斜角；
使用大尺寸钻铤加扶正器使井眼填满，在较大的钻压下钻柱不会发生弯
曲，保持钻柱在井眼内居中，减少钻头倾斜，限制了由于钻柱弯曲产生的造斜力。
为了充分发挥刚性满眼钻具的作用，则至少要安装三个扶正器。用有限元法和连续梁法可以计算刚性满眼钻具的力学特性。
6．3塔式钻具
下部钻具是由几种不同尺寸的钻铤组成，并且是紧靠钻头处的直径最大，随后逐渐递减，形如塔形。故叫塔式钻具。这种钻具组合下部钻具重量大、重心低、钻头工作平稳，并能产生较大的钟摆力。塔式钻具在井径易扩大地层中钻进防斜效果好，井斜变化率小。
6．4 偏心钻铤
偏心钻具是将普通钻铤的一侧开孔或削掉一部分重量，这样就成了偏心钻铤。当钻柱旋转时就会产生偏心旋转，从而产生指向重边的离心力。这个离心力在由高边向低边运动时产生加速运动敲打并切削下井壁，从而在斜井中起纠斜作用，由于偏心旋转钻柱不会发生自转，在直井中可防斜，在斜井中可纠斜。6．5压不弯钻具
这种钻具是俄罗斯研制的一种防斜工具。由心轴和外壳组成。心轴承受钻压，而外壳不承受钻压。所以外壳可在很大的钻压下不发生弯曲，保持直线状态。该钻具在长庆油田和四川使用，效果较好。是一种防斜打快的好工具。
6．6钻头水力加压器
钻头水力加压器是90年代国外发展起来的，用水力能量给钻头施加钻压的一种工具。常用于大斜度井和水平井施加钻压。在井斜中使用这种工具可以可减少或不使用钻铤来施加钻压。这就可以防止钻具弯曲，使钻具始终保持直线状态，
而不会产生钻头侧向力。
6．7柔杆钻具
柔杆钻具是在钻头上接一个立柱的加重钻杆，施加钻压时允许钻柱发生弯曲，钻井时适当提高转速，使钻柱造成公转，在公转的状态下不会井斜。在江汉和大庆油田使用过这种钻具。
6．8 方钻铤
有四方和六方钻铤。主要特点是刚度大，导向性好。钻柱在较大的钻压下不会发生弯曲。原因是方钻铤的棱角可以和井壁接触，支撑在井壁上，从而提高钻柱的弯曲刚度。缺点是钻柱扭矩大。
6．9螺旋钻铤
这种钻具是在钻铤上加工螺旋槽，未加工螺旋糟的部分与井壁间隙很小。这样钻柱不易发生弯曲，现场普遍使用这种钻铤。优点井斜变化率很小。
6．10可伸缩式钻柱稳定器
可伸缩式稳定器分为地面控制的机械式的和液压式的稳定器，最先进的是90 年代中期开始发展起来的自动闭环稳定器。

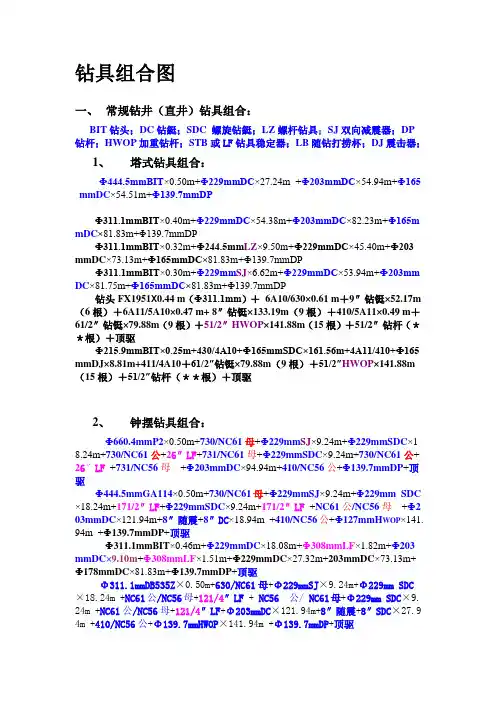

一、常规钻井（直井）钻具组合： BIT钻头；DC钻铤；SDC 螺旋钻铤；LZ螺杆钻具；SJ双向减震器；DP钻杆；HWOP 加重钻杆；STB或LF钻具稳定器；LB随钻打捞杯；DJ震击器； 1、塔式钻具组合： Φ×0.50m+Φ229mmDC×27.24m +Φ203mmDC×54.94m+Φ165mmDC×54.51m+Φ Φ×0.40m+Φ229mmDC×54.38m+Φ203mmDC×82.23m+Φ165mmDC×81.83m+Φ Ф×0.32m+Ф×9.50m+Ф229mmDC×45.40m+Ф203mmDC×73.13m+Ф165mmDC×81.83 m+Ф Φ×0.30m+Φ229mm SJ×6.62m+Ф229mmDC×53.94m+Ф203mmDC×81.75m+Ф165mmDC ×81.83m+Ф 钻头FX1951X0.44 m（Φ311.1mm）＋6A10/630×0.61 m＋9″钻铤×52.17m（6根）＋6A11/5A10×0.47 m+ 8″钻铤×133.19m（9根）＋410/5A11×0.49 m＋61/2″钻铤 ×79.88m（9根）＋51/2″HWOP×141.88m（15根）＋51/2″钻杆（＊＊根）＋顶驱Φ×0.25m+430/4A10+Ф165mmSDC×161.56m+4A11/410+Ф165mmDJ×8.81m+411/4A1 0＋61/2″钻铤×79.88m（9根）＋51/2″HWOP×141.88m（15根）＋51/2″钻杆（＊＊根）＋顶驱 2、钟摆钻具组合： Φ×0.50m+730/NC61母+Φ229mm SJ×9.24m+Φ229mmSDC×18.24m+730/NC61公+2 6″LF+731/NC61母+Φ229mmSDC×9.24m+730/NC61公+26″LF +731/NC56母+Φ203mmD C×94.94m+410/NC56公+Φ+顶驱 Φ×0.50m+730/NC61母+Φ229mmSJ×9.24m+Φ229mm SDC×18.24m+171/2″LF+Φ2 29mmSDC×9.24m+171/2″LF +NC61公/NC56母+Φ203mmDC×121.94m+8″随震+8″DC ×18.94m+410/NC56公+Φ127mmH WOP×141.94m +Φ+顶驱 Φ×0.46m+Φ229mmDC×18.08m+Φ308mmLF×1.82m+Φ203mmDC×9.10m+Φ308mmL F×1.51m+Φ229mmDC×27.32m+203mmDC×73.13m+Φ178mmDC×81.83m+Φ+顶驱Φ×0.50m+630/NC61母+Φ229mmSJ×9.24m+Φ229mm SDC×18.24m +NC61公/NC56母+121/4″LF + NC56 公/ NC61母+Φ229mm SDC×9.24m +NC61公/NC56母+121/4″LF +Φ203mmDC×121.94m+8″随震+8″SDC×27.94m+410/NC56公+Φ×141.94m +Φ+顶驱Φ×0.50m+630/731+95/8″LZ+Φ229mmSJ×18.64m+ 121/4″LF ++Φ229mm SDC ×9.24m +121/4″LF+Φ203mmDC×148.94m+410/NC56公+Φ×141.94m +Φ+顶驱Φ×0.33m+Φ172mmLZ×8.55m+Φ165mmSDC×1.39m+Φ165mmSDC×1.39m+Φ214mmS TB×1.38m+Φ165mmDC× 236.14m+Φ×141.94m +Φ+顶驱 3、满眼钻具组合： Φ×0.30m+121/4″LF +NC56 公/ NC61母+Φ229mmSJ×9.24m+NC61公/NC56 母+121/4″LF + NC56 公/ NC61母+Φ229mm SDC×18.24m+NC61公/NC56母+121/4″LF +Φ203mmDC×121.94m+8″随震+8″SDC×18.94m+410/NC56公+Φ×141.94m +Φ+顶驱Φ215.9mm牙轮BIT×0.24m+Φ190mm LB×1.10m+Φ214mmSTB×1.39m+Ф165mm SDC ×1.39m+Φ214mmSTB×1.40m+Ф165mm DC×8.53m+Φ214mmSTB×1.39m+Φ165mm SJ×5.08 m+Ф165mm DC×244.63m+Φ×141.94m +Φ+顶驱 Φ215.9mm牙轮BIT×0.24m+Φ214mmLF×1.49m+Ф165mmSDC×1.39m+Φ214mmLF×1.40m+Ф165mmDC×8.53m+Φ214mmLF×1.39m+Φ165mm SJ×5.08m+Ф165mmDC×244.63m+Φ×141.94m +Φ+顶驱
（1）常规钻具组合。钻头+配合接头+钻铤+配合接头+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。 （2）满眼钻具组合。钻头+1号钻头稳定器(1—3个)+短钻铤+2号稳定器(挡板)+无磁钻铤1。2根+3号稳定器+大钻铤1根+4号稳定器+钻铤+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。 （3）钟摆钻具组合。钻头+钻铤(易斜地层选用大钻铤或加重钻铤)+稳定器+钻铤+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。直井中所用钟摆钻具组合一般为钻头+钻铤1—3根+稳定器+钻铤+钻杆+方钻杆阀或方钻杆保护接头+方钻杆；吊打钻井的钻具组合一般为钻头+钻铤2柱+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。 （4）塔式钻具组合。钻头+大尺寸钻铤1柱+中尺寸钻铤2柱+小尺寸钻铤3柱+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。 （5）定向井各井段钻具组合。①造斜段钻具组合。钻头+井下动力钻具+弯接头+无磁钻铤+钻铤+震击器+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。②增斜段钻具组合。钻头+稳定器(挡板)+无磁钻铤1～2根+稳定器+钻铤1根+稳定器+钻铤+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。③稳斜段钻具组合。稳斜段采用满眼钻具组合。④降斜段钻具组合。钻头+无磁钻铤1。2根+稳定器+钻铤1根+稳定器+钻铤1根+稳定器+钻铤+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。⑤水平段钻具组合。钻头+钻头稳定器+无磁钻铤1根+稳定器+无磁承压钻杆2根+斜坡钻杆+加重钻杆+随钻震击器+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。（6）打捞钻具组合。卡瓦打捞矛(简)、内外螺纹锥等打捞工具的钻具组合一般为打捞工具+安全接头+下击器+钻铤+钻杆。随钻打捞工具的钻具组合一般为：钻头+随钻打捞杯(打捞篮)+钻铤1柱+钻杆。
《钻井工程》课程设计 乌39井 姓名 专业班级油工61302 学号201360043 班级序号18 指导教师张俊
1 井身结构 1.1井身结构示意图 1.2井下复杂情况提示 1.3井身结构设计数据表
1.4井身结构设计说明 1.5 钻机选型及钻井主要设备
2.钻具组合设计 2.1一开钻具组合设计 本井一开钻井液密度为ρd=1.15g/cm3，最大钻压Wmax=100KN，钻井深度D1=500m，井斜角为0°，钢材密度取7.85g/cm3，安全系数取S N=1.2。 2.1.1选择尺寸配合 一开井眼直径381mm，钻头尺寸选用直径381.0mm，根据钻头与钻柱尺寸配合关系，钻铤选用直径为228.6mm的钻铤，钻杆选用直径为127mm的钻杆。 2.1.2钻铤长度设计 （1）计算浮力系数K b=1-（ρd/ρs）=1-（1.15/7.85）=0.854 （2）计算第一段钻铤长度 本井选用NC61-90线密度q c=2.847kN/m，单根长度为9.1m的钻铤，根据中心点原则该钻铤需用长度为： L c=S N Wmax/(q c K b）=（1.2×100）/（2.847×0.854×1）=49.356m n=49.356/9.1=5.4 根据库存和防斜要求NC61-90钻铤实取6根，上接直径为203.2mm的钻铤9根，直径为177.8的钻铤12根，组成塔式钻具组合。 （3）钻铤参数计算 钻铤总长度为：Lc= L c1+ L c2+ L c3=（6+9+12）×9.1=245.7m 钻铤总浮重为： F mc=K b cosα（L c1q c1+ L c21q c2+ L c31q c3）
SY/T5619—1999 定向井下部钻具组合设计方法 代替SY/T5619—93 Method of bottom hole assembly design in directional wells 1范围 本标准规定了井斜角小于60°的定向井下部钻具组合的设计方法。 本标准适用于陆上石油、天然气及地质勘探钻定向井钻具组合设计，侧钻井及大斜度井的下部钻具组合设计也可参照使用。 2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 SY/T5051—91 钻具稳定器 SY/T5172—1996 直井下部钻具组合设计方法 3钻铤尺寸及重量的确定 3.1钻铤尺寸的确定 3.1.1在斜井段使用的最下一段（应大于27m）钻铤的刚度应适用于设计的井眼曲率。 3.1.2入井的下部钻具组合中，钻铤的外径应能满足打捞作业。 3.1.3钻头直径与相应钻铤尺寸范围的要求见表1。
表1 钻头直径与相应的钻铤尺寸 mm（in） 钻头直径钻铤直径钻头直径钻铤直径 120.7(4 3/4) 79.4(3 1/8) 241.3(9 1/2) 158.8(6 1/4) 177.8(7) 152.4(6) 104.8(4 1/8) 311.2(12 1/4) 203.2(8) 228.6(9) 215.9(8 1/2) 158.8(6 1/4) 444.5(17 1/2) 228.6(9) 3.2无磁钻铤安放位置及长度的确定 3.2.1无磁钻铤安放位置 无磁钻铤的安放位置应根据钻具组合的特性（造斜、增斜、稳斜或降斜）、具体尺寸和连接螺纹类型，使之尽可能接近钻头。 3.2.2无磁钻铤长度的确定 3.2.2.1根据图1确定施工井所在区域。 3.2.2.2施工井在1区时，无磁钻铤长度根据图2进行确定。 图2（a）为光钻铤组合。 在曲线A以下：
第四章轨迹控制钻具组合设计 4．1 下部钻具组合设计原则 （1）虔诚水平机下部钻具组合设计的首要原则是造斜率原则，保证所有设计组合的造斜率到要求是井眼控制轨迹控制的关键。为了使所设计的钻具组合能够对付在实钻过程中造斜能力又是难以发挥的意外情况，往往有意识在设计时使BHA得造斜能力比井深设计造斜率搞20％~30％。 （2）在设计水平井下部钻具组合时，要考虑和确定测量方法、仪器类别及型号。水平井用最普遍的是MWD，即无线传输的随钻测斜仪，它允许工作在定向钻进和转盘钻进两种情况，但是由于信号靠泥浆脉冲来进行运输，工程参数传输慢，而浅层水平井由于地层软进尺快；为了提高定向精度，实验之初的1~2口井可在定向钻进的起始井段所用的钻具组合中，考虑采用有线随钻测斜仪，形成经验后全部推广MWD。（3）在设计水平井钻具组合时，考虑到井底温度较低，一般选用常温型螺杆钻具；而在常规水平井中有时井底温度高于125℃，此时应考虑选用高温型螺杆钻具。 （4）在设计水平井下部钻具组合时，也要考虑工作排量和螺杆钻具许用最大排量之间的关系。如果排量明显大于螺杆钻具的额定排量和最大排量时，应考虑选用中空转子螺杆钻具。 （5）在设计水平井下部钻具组合时，为了安全生产，组合必须保证足够的强度、工作可靠性，并满足井下事故处理作业队钻具组合的结构要求。 图4-1为螺杆钻具基本形式。 / 由于浅层水平井井眼长度太短，一旦预测的井眼轨迹与设计不一致，几乎没有纠正的余地，而且还无法填井重钻，因此，运用科学合理的方法，准确地计算造斜能力、按设计要求完成完成轨迹是浅层大位移水平井成功的关键。 4·2 钻具组合造斜率预测 4·2·1现有的方法评价 三点定圆法的优点在于计算简单，强调了结构弯曲对工具造斜率的影响，并在一定程度反映了稳定器位置的影响。但该方法的缺点也十分突出，如； （1）未考虑钻具的受力与变形对造斜率的影响，即把造斜率计算建立在绝对刚性的条件下的几何关系基础上； （2）未考虑钻具刚度对造斜率所得结果的影响，用该式计算γ、L 1、L2相同的两种直径，不同刚度的钻具的造斜率所得结果相同； （3）未考虑近钻头稳定器位置（L1）对造斜率的影响。由此式可得出：在上稳定器位置固定的前提下（L1 + Ｌ２＝Ｃonstant）,移动近钻头稳定稳定器（L1变化）不改变工具的造斜率。这一结论与钻井实践明显相悖。 （4）未考虑井眼扩大对工具造斜率的影响； （5）由此公式可推出转盘钻BHA（无结构弯角即γ= 0 ）不会变更井斜的推论（r = 0则k =0，必然稳斜），但实际上转盘钻BHA有降斜、稳斜、增斜之分； （6）当不接上稳定器时，因只有“两点”而无法用该式计算造斜率。 由现场钻井实践验证，用上式求出的造斜率与实际造斜率存在较大的误差。另外，国内在计算同向双弯组合造斜率时采用的“双半径法”（根据上述三点定圆法演变而来），验证也有明显误差。 极限曲率法（Kc法）是建立在BHA受力变形分析基础上，综合考虑了工具或BHA的诸多
定向井底钻具组合的类型 吕永华 根据井底钻具组合的设计目的或作用效果不同，可分为以下三类：增斜、降斜、稳斜。实际上常规定向井的最基本钻具组合有四个，即马达造斜钻具，转盘增斜、降斜和稳斜。在渤海地区常用钻具组合的总结如下： 1、在12-1/4井眼中四套基本钻具组合有： 马达造斜： 12-1/4BIT+9-5/8Motor（1.15-1.5） +11-3/4STB+8NMDC+8HOS+8S.NMDC+F/V+7-3/4(F/J+JAR)+5HWDP(14) 转盘增斜： 12-1/4BIT+12-1/4STB+8NMDC(1)+8DC(2)+12-1/4STB+8DC(1)+12-1/4STB +8DC(5)+5HWDP(20) BOR：(2-4)o/30m 降斜： 12-1/4BIT+8NMDC(1)+12-1/4STB+8DC(1)+12-1/4STB +8DC(5)+5HWDP(20) BOR：-(2-3)o/30m 强降斜在钻头上加两根钻挺。 稳斜： 12-1/4BIT+12-1/4STB+8S.DC(2) +12-1/4STB+8DC(1)+12-1/4STB +8DC(5)+5HWDP(20) 2、可以通过调整扶正器扶正翼尺寸的大小、扶正器之间钻挺的长度和钻压的大
小达到不同的增降或者稳斜的效果如下： 微增组合： 12-1/4Bit+12-1/4STB+8DC(1)+12-1/4STB+8DC(1)+12-1/4STB +8DC(5)+5HWDP(20) 微降组合： 12-1/4Bit+8S.DC(1)+12-1/4STB+8DC(1)+12-1/4STB +8DC(5)+5HWDP(20) 井底钻具组合表现出不同的效果，是由于不同的钻具组合具有各自的力学特性，这主要是钻头处产生的侧向力的方向和大小的不同。从而使钻头按照预定的轨迹前进。 如果钻头不是按照预定的井眼轨迹前进，就需要在适当的时候，起钻调整钻具组合。调整钻具的原因有三个：1、井斜不合适 2、方位不合适 3、井斜方位都不合适 钻具组合的调整一般都在稳斜井段进行，调整钻具组合时应考虑以下几点： 1、经调整后的钻具入井后具有预料的性能 2、一般情况下采用微调的形式，以避免大幅度增斜/降斜导致稳斜段狗腿太大，造成井下事故 3、尽量争取调整后的钻具能有较长的井段的进尺，以避免反复起下钻调整钻具，一是保证快速钻进，二是避免波浪形井眼轨迹 地层因素同样影响着井眼轨迹，很明显同一套钻具组合在不同的地层表现出的性能是不一样的，或者说轨迹方位和井斜的变化率是不一样的，这是由于
各种常规钻具组合 1、满眼钻具（packed hole assembly ） 又称刚性配合钻具或刚性满眼钻具,是一种安装在钻柱下部的刚度较大而且井径与钻柱外径之间间隙较小的防止井斜角和井眼曲率变大的一种钻具组合。 刚性满眼钻具一般是由几个外径与钻头直径相近的扶正器与一定长度外径较大的钻铤所组成。它的防斜原理是在钻头以上的下部钻柱上安装一定数量的扶正器，以扶正合钻铤；提高下部钻柱的刚度，减少其弯曲程度，以消除钻头的严重倾斜，使其能减小和限制由于钻柱弯曲而产生的增斜力，同时扶正器能支撑在井壁上，抗衡地层自然造斜力，以达到控制井斜在最小范围内变化的目的。 为了发挥满眼钻具的防斜作用，在钻具上至少要有三个稳定点，除在靠近钻头处有一个扶正器外，其上面应再安放两个扶正器才能保持有三点接触井壁。如果只有两点接触，钻柱就能循沿一条曲线，不能保证井眼的直线性。如果有三点接触，就能保证井眼的直线性和限制钻头的横向移动。 1）在垂直或接近垂直的井眼中钻具的防斜作用：当钻具在垂直或接近垂直的井眼中工作时，它的作用是保持井眼沿直线方向加深。 2）增斜时钻具的防斜作用：当钻进时井斜较大的地层时，满眼钻具能有力地抵抗地层横向力，减小井斜的变化。满眼钻具在增斜地层中，能限制井斜角的增大速度，可防止狗腿、键槽等现象的发生。 3）降斜时钻具的作用：如果井眼已发生了偏斜，而地层横向力又使其趋向恢复垂直状态，满眼钻具的作用是防止井斜角过快地减小。钻具在降斜时能有力地抗衡地层降斜力，减少井眼的降斜率，使其不致于产生狗腿、键槽等不良现象。 2、钟摆钻具 钟摆钻具是为了减少井斜角而设计的一种钻具组合，是利用斜井内切点以下钻铤重量的横向分力把钻头推向井壁低的一侧，以达到逐渐减小井斜的效果。这个横向分力如钟摆一样，所以称之为“钟摆力”，运用这个原理组合的钻具称为钟摆钻具。 对于一定斜度的井眼来说，井斜角是一定的，因此增大降斜力的主要方法是增大切点以下的钻铤重量，其办法有二：一是使用大尺寸钻铤或加重钻铤。显然在同一钻压下，大尺寸钻铤不易被压弯，并且切点位置高，因而切点以下钻铤长度L大，有利于增大降斜力。二是在比切点略高的位置上，安装一个扶正器，以提高切点位置，增大其下部钻铤重量，使降斜力增大。除此之外，扶正器对其下部钻铤还起到扶正作用，因而可减少钻头倾斜角，限制增斜力的增大。当然最理想的办法是采用大尺寸钻铤加扶正器，这样组成的钻具不仅钟摆的长度大，而且重量也大，其降斜效果更好。 3、塔式钻具 塔式钻具就是在钻头之上，使用几段直径自下而上逐渐减小，形如塔状的钻铤组合。钻铤应不少于12根；这种防斜钻具的特点就是底部钻铤重量大，刚度大，整个钻铤柱的重心低，稳定性好。能产生较大的钟摆减斜力。在松软地层，井径易扩大，对于扶正器满眼钻具或扶正器钟摆钻具，由于其井径与扶正器间隙值大，防斜效果差。使用塔式钻具则能得到满意的效果。此外，塔式钻具还有结构简单，使用方便，不需要进行扶正器位置计算的优点，也不存在扶正器、方钻铤的磨损及修复等问题，但塔式钻具也存在底部间隙小，易卡钻，钻铤尺寸多，操作部方便等不足。 塔式钻具防斜效果的好坏，取决于钻具的塔式组合。要求组合的重心低、底部钻铤直径大、整个钻铤重量大、每一级钻铤尺寸差值小。
一、直井下部钻具组合设计方法 （一）钻铤尺寸及重量的确定 1.钻铤尺寸的确定 （1）为保证套管能顺利下入井内，钻柱中最下段（一般不应少于 一立柱）钻铤应有足够大的外径，推荐按表1选配。 表1:与钻头直径对应的推荐钻铤外径
（2）钻铤柱中最大钻铤外径应保证在打捞作业中能够套铣。 ⑶ 在大于190.5mm的井眼中，应采用复合（塔式）钻铤结构（包括 加重钻杆），相邻两段钻铤的外径差一般不应大于25.4mm最上一段钻铤的外径不应小于所连接的钻杆接头外径。每段长度不应少于一立柱。 （4）钻具组合的刚度应大于所下套管的刚度。 2.钻铤重量的确定：根据设计的最大钻压计算确定所需钻铤的总重量,然后确定各种尺寸钻铤的长度，以确保中性点始终处于钻铤柱上，所需钻铤的总重量可按式（1）计算: Wc= Pm axKs/K 其中: (1) K = 1- P m/ p s 式中：Wc所需钻铤的总重力，kN; Pma——设计的最大钻压，kN; Ks——安全系数，一般条件下取，当钻铤柱中加钻具减振器时, 取; Kf——钻井液浮力减轻系数; P m -- 钻井液密度，g/cm3； P s -- 钻铤钢材密度，g/cm3。
( 二 ) 钟摆钻具组合设计 1. 无稳定器钟摆钻具组合设计：为了获得较大的钟摆降斜力 , 最下端1?2柱钻铤应尽可能采用大尺寸厚壁钻铤。 2.单稳定器钟摆钻具组合设计 (1) 稳定器安放高度的设计原则： a. 在保证稳定器以下钻铤在纵横载荷作用下产生弯曲变形的最大挠度处不与井壁接触的前提下 , 尽可能高地安放稳定器。 b. 在使用牙轮钻头、钻铤尺寸小，井斜角大时，应低于理论高度安放稳定器。 (2) 当稳定器以下采用同尺寸钻铤时 , 可用式(2) 计算稳定器的理论安放高度： Ls={[-b+ （b2-4ac ）1/2 ]/2a} 1/2其中： 2) b=+r)2式中：Ls――稳定器的理论安放高度，m P --- 钻压，kN;
一、满眼钻具组合 又称刚性配合钻具或刚性满眼钻具,是一种安装在钻柱下部的刚度较大而且井径与钻柱外径之间间隙较小的防止井斜角和井眼曲率变大的一种钻具组合。 刚性满眼钻具一般是由几个外径与钻头直径相近的扶正器与一定长度外径较大的钻铤所组成。它的防斜原理是在钻头以上的下部钻柱上安装一定数量的扶正器，以扶正合钻铤；提高下部钻柱的刚度，减少其弯曲程度，以消除钻头的严重倾斜，使其能减小和限制由于钻柱弯曲而产生的增斜力，同时扶正器能支撑在井壁上，抗衡地层自然造斜力，以达到控制井斜在最小范围内变化的目的。 为了发挥满眼钻具的防斜作用，在钻具上至少要有三个稳定点，除在靠近钻头处有一个扶正器外，其上面应再安放两个扶正器才能保持有三点接触井壁。如果只有两点接触，钻柱就能循沿一条曲线，不能保证井眼的直线性。如果有三点接触，就能保证井眼的直线性和限制钻头的横向移动。 具体如下： 1.在垂直或接近垂直的井眼中钻具的防斜作用：当钻具在垂直或接近垂直的井眼中工作时，它的作用是保持井眼沿直线方向加深。上扶正器能抵消由于上扶正器以上的钻柱弯曲所产生的横向力，使上扶正器以下的钻柱居中，同时也帮助下扶正器抵消地层横向力。下扶正器的作用抵消地层横向力，限制钻头的横向移动，当地层造斜力不大时，满眼钻具能保持刚直居中状态，使钻头沿铅直方向钻进。 2. 增斜时钻具的防斜作用：当钻进时井斜较大的地层时，满眼钻具能有力地抵抗地层横向力，减小井斜的变化。在地层横向力的作用下，下扶正器和钻头靠向井壁高的一侧，抵抗地层横向力，限制钻头横向移动。同时地层横向力势必要扭弯下扶正器上的短钻铤，由于钻铤刚度大，能有力地抵抗此地层的横向力。中扶正器也帮助中扶正器以下的钻柱抵抗地层横向力。因此，限制了钻头的横向移动和侧斜。在已斜井眼内，钻具还有一个纠斜作用，这是由于上扶正器以上的钻铤因自重的作用靠在井壁低侧，并以上扶正器为支点将力下传，作用于上扶正器下的一根钻铤上有一个弯矩，此弯矩使中扶正器靠井壁高的一侧，再以中扶正器为支点将力下传使钻头趋向于井壁低的一侧，产生一个纠斜力。所以满眼钻具在增斜地层中，能限制井斜角的增大速度，可防止狗腿、键槽等现象的发生。
各种常规钻具组合 1、满眼钻具（p a c k e d h o l e a s s e m b l y） 又称刚性配合钻具或刚性满眼钻具，是一种安装在钻柱下部的刚度较大而且井径与钻柱外径之间间隙较小的防止井斜角和井眼曲率变大的一种钻具组合。 刚性满眼钻具一般是由几个外径与钻头直径相近的扶正器与一定长度外径较大的钻铤所组成。它的防斜原理是在钻头以上的下部钻柱上安装一定数量的扶正器，以扶正合钻铤；提高下部钻柱的刚度，减少其弯曲程度，以消除钻头的严重倾斜，使其能减小和限制由于钻柱弯曲而产生的增斜力，同时扶正器能支撑在井壁上，抗衡地层自然造斜力，以达到控制井斜在最小范围内变化的目的。 为了发挥满眼钻具的防斜作用，在钻具上至少要有三个稳定点，除在靠近钻头处有一个扶正器外，其上面应再安放两个扶正器才能保持有三点接触井壁。如果只有两点接触，钻柱就能循沿一条曲线，不能保证井眼的直线性。如果有三点接触，就能保证井眼的直线性和限制钻头的横向移动。 1）在垂直或接近垂直的井眼中钻具的防斜作用：当钻具在垂直或接近垂直的井眼中工作时，它的作用是保持井眼沿直线方向加深。 2）增斜时钻具的防斜作用：当钻进时井斜较大的地层时，满眼钻具能有力地抵抗地层横向力，减小井斜的变化。满眼钻具在增斜地层中，能限制井斜角的增大速度，可防止狗腿、键槽等现象的发生。 3）降斜时钻具的作用：如果井眼已发生了偏斜，而地层横向力又使其趋向恢复垂直状态，满眼钻具的作用是防止井斜角过快地减小。钻具在降斜时能有力地抗衡地层降斜力，减少井眼的降斜率，使其不致于产生狗腿、键槽等不良现象。 2、钟摆钻具 钟摆钻具是为了减少井斜角而设计的一种钻具组合，是利用斜井内切点以下钻铤重量的横向分力把钻头推向井壁低的一侧，以达到逐渐减小井斜的效果。这个横向分力如钟摆一样，所以称之为“钟摆力”，运用这个原理组合的钻具称为钟摆钻具。 对于一定斜度的井眼来说，井斜角是一定的，因此增大降斜力的主要方法是增大切点以下的钻铤重量，其办法有二：一是使用大尺寸钻铤或加重钻铤。显然在同一钻压下，大尺寸钻铤不易被压弯，并且切点位置高，因而切点以下钻铤长度L大，有利于增大降斜力。二是在比切点略高的位置上，安装一个扶正器，以提高切点位置，增大其下部钻铤重量，使降斜力增大。除此之外，扶正器对其下部钻铤还起到扶正作用，因而可减少钻头倾斜角，限制增斜力的增大。当然最理想的办法是采用大尺寸钻铤加扶正器，这样组成的钻具不仅钟摆的长度大，而且重量也大，其降斜效果更好。 3、塔式钻具 塔式钻具就是在钻头之上，使用几段直径自下而上逐渐减小，形如塔状的钻铤组合。钻铤应不少于12根；这种防斜钻具的特点就是底部钻铤重量大，刚度大，整个钻铤柱的重心低，稳定性好。能产生较大的钟摆减斜力。在松软地层，井径易扩大，对于扶正器满眼钻具或扶正器钟摆钻具，由于其井径与扶正器间隙值大，防斜效果差。使用塔式钻具则能得到满意的效果。此外，塔式钻具还有结构简单，使用方便，不需要进行扶正器位置计算的优点，也不存在扶正器、方钻铤的磨损及修复等问题，但塔式钻具也存在底部间隙小，易卡钻，钻铤尺寸多，操作部方便等不足。 塔式钻具防斜效果的好坏，取决于钻具的塔式组合。要求组合的重心低、底部钻铤直径大、整个钻铤重量大、每一级钻铤尺寸差值小。 4、螺杆钻具组合 螺杆钻具由四个部件组成,从上至下依次是旁通阀、马达、万向轴、传动轴组成。螺杆钻具
常见钻具组合及定向 井
一、满眼钻具组合 又称刚性配合钻具或刚性满眼钻具,是一种安装在钻柱下部的刚度较大而且井径与钻柱外径之间间隙较小的防止井斜角和井眼曲率变大的一种钻具组合。 刚性满眼钻具一般是由几个外径与钻头直径相近的扶正器与一定长度外径较大的钻铤所组成。它的防斜原理是在钻头以上的下部钻柱上安装一定数量的扶正器，以扶正合钻铤；提高下部钻柱的刚度，减少其弯曲程度，以消除钻头的严重倾斜，使其能减小和限制由于钻柱弯曲而产生的增斜力，同时扶正器能支撑在井壁上，抗衡地层自然造斜力，以达到控制井斜在最小范围内变化的目的。 为了发挥满眼钻具的防斜作用，在钻具上至少要有三个稳定点，除在靠近钻头处有一个扶正器外，其上面应再安放两个扶正器才能保持有三点接触井壁。如果只有两点接触，钻柱就能循沿一条曲线，不能保证井眼的直线性。如果有三点接触，就能保证井眼的直线性和限制钻头的横向移动。 具体如下： 1.在垂直或接近垂直的井眼中钻具的防斜作用：当钻具在垂直或接近垂直的井眼中工作时，它的作用是保持井眼沿直线方向加深。上扶正器能抵消由于上扶正器以上的钻柱弯曲所产生的横向力，使上扶正器以下的钻柱居中，同时也帮助下扶正器抵消地层横向力。下扶正器的作用抵消地层横向力，限制钻头的横向移动，当地层造斜力不大时，满眼钻具能保持刚直居中状态，使钻头沿铅直方向钻进。 2. 增斜时钻具的防斜作用：当钻进时井斜较大的地层时，满眼钻具能有力地抵抗地层横向力，减小井斜的变化。在地层横向力的作用下，下扶正器和钻头靠向井壁高的一侧，抵抗地层横向力，限制钻头横向移动。同时地层横向力势必要扭弯下扶正器上的短钻铤，由于钻铤刚度大，能有力地抵抗此地层的横向力。中扶正器也帮助中扶正器以下的钻柱抵抗地层横向力。因此，限制了钻头的横向移动和侧斜。在已斜井眼内，钻具还有一个纠斜作用，这是由于上扶正器以上的钻铤因自重的作用靠在井壁低侧，并以上扶正器为支点将力下传，作用于上扶正器下的一根钻铤上有一个弯矩，此弯矩使中扶正器靠井壁高的一侧，再以中扶正器为支点将力下传使钻头趋向于井壁低的一侧，产生一个纠斜力。所以满眼钻具在增斜地层中，能限制井斜角的增大速度，可防止狗腿、键槽等现象的发生。
常用钻具组合 集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
一、常规钻井（直井）钻具组合： BIT钻头；DC钻铤；SDC 螺旋钻铤；LZ螺杆钻具；SJ双向减震器；DP钻杆；HWOP加重钻杆；STB或LF钻具稳定器；LB随钻打捞杯；DJ震击器； 1、塔式钻具组合： Φ×0.50m+Φ229mmDC×27.24m +Φ203mmDC×54.94m+Φ165mmDC×54.51m+ΦΦ×0.40m+Φ229mmDC×54.38m+Φ203mmDC×82.23m+Φ165mmDC×81.83m+Φ Ф×0.32m+Ф×9.50m+Ф229mmDC×45.40m+Ф203mmDC×73.13m+Ф165mmDC×81.8 3m+Ф Φ×0.30m+Φ229mm SJ×6.62m+Ф229mmDC×53.94m+Ф203mmDC×81.75m+Ф165m mDC×81.83m+Ф 钻头FX1951X0.44 m（Φ311.1mm）＋ 6A10/630×0.61 m＋9″钻铤×52.17m（6根）＋6A11/5A10×0.47 m+ 8″钻铤×133.19m（9根）＋410/5A11×0.49 m＋61/2″钻铤×79.88m （9根）＋51/2″HWOP×141.88m（15根）＋51/2″钻杆（＊＊根）＋顶驱Φ×0.25m+430/4A10+Ф165mmSDC×161.56m+4A11/410+Ф165mmDJ×8.81m+411/4 A10＋61/2″钻铤×79.88m（9根）＋51/2″HWOP×141.88m（15根）＋51/2″钻杆（＊＊根）＋顶驱 2、钟摆钻具组合： Φ×0.50m+730/NC61母+Φ229mm SJ×9.24m+Φ229mmSDC×18.24m+730/NC61公+26″LF+731/NC61母+Φ229mmSDC×9.24m+730/NC61公+26″LF +731/NC56母+Φ203 mmDC×94.94m+410/NC56公+Φ+顶驱 Φ×0.50m+730/NC61母+Φ229mmSJ×9.24m+Φ229mm SDC×18.24m+171/2″LF+Φ22 9mmSDC×9.24m+171/2″LF +NC61公/NC56母+Φ203mmDC×121.94m+8″随震+8″DC×18.94m+410/NC56公+Φ127mmH WOP×141.94m +Φ+顶驱 Φ×0.46m+Φ229mmDC×18.08m+Φ308mmLF×1.82m+Φ203mmDC×9.10m+Φ308 mmLF×1.51m+Φ229mmDC×27.32m+203mmDC×73.13m+Φ178mmDC×81.83m+Φ+顶驱
钻具组合 l）弯接头带动力钻具——造斜钻具 目前，最常用的造斜钻具组合是采用弯接头和井下动力钻具组合进行定向造斜或扭方位施工。这种造斜钻具组合是利用弯接头使下部钻具产生一个弹性力矩，迫使井下动力钻具（螺杆钻具或涡轮）驱动钻头侧向切削，使钻出的新井眼偏离原井眼轴线，达到定向造斜或扭方位的目的。 造斜钻具的造斜能力与弯接头的弯曲角和弯接头上边的钻铤刚性大小有关。弯接头的弯曲角越大，弯接头上边的钻铤刚性越强则造斜钻具的造斜能力也越强，造斜率也越高。 弯接头的弯曲角应根据井眼大小，井下动力钻具的规格和要求的造斜率的大小选择。现场常用弯接头的角度为1°～ 2.5°，一般不大于3°弯接头在不同条件下的造斜率见表10—4。 造斜钻具组合使用的井下动力钻具型号应根据造斜井段或扭方位井段的井深选择。使用井段在1000m以内，一般采用涡轮钻具或螺杆钻具，深层定向造斜或扭方位应使用耐高温的井下马达。 造斜钻具组合、钻井参数设计和钻头水眼应根据厂家推荐的钻井参数设计。 由于井下动力钻具的转速高，要求的钻压小（一般3～8t），因此，使用的钻头不宜采用密封轴承钻头，尤其是在浅层，可钻性好的软地层应使用铣齿滚动轴承钻头或合适的复合片PDC钻头。 （2）增斜钻具 增斜钻具组合一般采用双稳定器钻具组合。增斜钻具是利用杠杆原理设计的。它有一个近钻头足尺寸稳定器作为支点，第二个稳定器与近钻头稳定器之间的距离应根据两稳定器之间钻铤的刚性（尺寸）大小和要求的增斜率大小确定。一般20～30m。两稳定器之间的钻键在钻压作用下，产生向下的弯曲变形，使钻头产生斜向力，井斜角随着井眼的加深而增大。 增斜钻具组合应用的钻井参数应根据下部钻具的规格，两稳定器之间的距离和要求的增斜率进行设计。（3）微增斜钻具微增斜钻具组合在井下的受力情况和增斜钻具相同。主要是通过减小近钻头稳定器与2号稳定器的距离或减小近钻头稳定器的外径尺寸（磨损的稳定器），减小钻具的造斜能力。微增斜钻具用于钻进悬链线剖面，二次剖物线剖面等要求低增斜率的井段。也可用于因地面因素使稳斜钻具达不到稳斜效果，故呈现降斜趋势的井段。采用合适的微增斜钻具可以收到理想的稳斜效果。 （3）稳斜钻具 稳斜钻具组合是采用刚性满眼钻具结构，通过增大下部钻具组合的刚性，控制下部钻具在钻压作用下的弯曲变形，达到稳定井斜和方位的效果。常用的稳斜钻具组合是：钻头十近钻头稳定器十短钻铤（2－3m）十稳定器十单根钻铤（9～10m）＋稳定器子钻键＋钻杆。 因地层因素影响方位漂移严重的地层，可以在钻头上串联两个稳定器，对于稳定方位和井斜都可收到较好效果。 （4）降斜钻具 降斜钻具一般采用钟摆钻具组合，利用钻具自身重力产生的钟摆力实现降斜目的。根据设计剖面要求的降斜率和井斜角的大小，设计钻头与稳定器之间的距离，便可改变下部钻具钟摆力的大小； 降斜井段的钻井参数设计，应根据井眼尺寸限定钻压，以保证降斜效果，使降斜率符合剖面要求。 1
传统底部钻具组合上切点边界条件的正确性 李子丰 李同林 (中国地质大学工程学院,湖北武汉 430074) 摘要 传统的底部钻具组合受力分析的上切点处的边界条件表达为:1.与下井壁接触;2.转角与井眼轴线的一致;3.曲率与井眼轴线的一致。该表达方法已经采用了多年,应用效果良好。近来,有文章否定该边界条件,文中例证了传统底部钻具组合上切点边界条件的正确性。 关键词 底部钻具组合 钻柱力学 边界条件 上切点 作者简介 李子丰,1962年生。主要从事油气井杆管柱力学研究工作,现任教授、博士生导师。 李同林, 1955年生。现为副教授。 下部钻具力学分析是井眼轨道控制技术的基础。理论和实践都证明,上切点以上的钻柱对钻头的受力和变形影响很小,为了提高计算速度,可将钻柱从上切点处断开,忽略上切点以上钻柱对下部钻具受力和变形的影响。关于上切点处边界条件的表述,已经基本成熟,并在理论计算的过程中得到了成功的应用[1~5]。该切点处的边界条件可以表述为(1)钻柱与下井壁接触;(2)钻柱转角与井眼轴线的一致;(3)钻柱曲率与井眼轴线的一致。参考文献[6]提出将钻柱曲率与井眼轴线的一致改换为钻柱内的剪力为零。举例证明了传统的底部钻具上切点边界条件的正确性,并指出了在切点处钻柱内的剪力不为零。 1 传统的钻柱上切点边界条件 (1)钻柱与下井壁接触;(2)钻柱转角与井眼轴线的一致;(3)钻柱曲率与井眼轴线的一致。在二维井眼中表达为 U n(L n)=X n+ D W-d n 2 U n(L n)=X n U n(L n)=X n (1) 中起下,必须使用外径较小的泥浆马达,如钻 216mm井眼时,只能使用外径 121mm的泥浆马达而不是 171mm的泥浆马达,这样在钻较深或较硬地层时将会造成输出功率不够,导致机械钻速下降或马达过载,所以必须提高泥浆马达的输出功率。 参 考 文 献 [1] Richard E,Leturno.Drilling with Casin g and Retrievable Drilling https://www.doczj.com/doc/0f4878556.html,P5271472,1993-12 [2] Bob Tessari.Casing Drilling-A Revolutionary Approach to Reducing Well Costs.SPE52789 [3] B ob Tessari.Drilling with Casing Promises M ajor Benefits.Oil &Gas Journal,1999-05 [4] A Breakthrough to Lowering Drillin g Costs.Tesco Corporation Brochure,2000 [5] Garret Madell.Casing Drilli ng-An Innovative Approach to Reducing Drilling Costs.C ADE/CAODC Spring Drilling Con- ference,Calgary,Canada,1999-04 [6] Skinazi E.Develop ment of a Casing/Drilling System Improves the Drilling Process.SPE62780 [7] Brian Tarr.Casing-While-Drilling:The Next Step Change in Well Construction.World Oil,1999-10 [8] Tessari R M.A Revolutionary Approach to Reducing Well Costs.16th World Petroleum Congress,Calgary,Canada, 2000-03 [9] Jose C,De Leon Mojarro.Drilling with Casing:The Mexican T echnique Uses the Casing as a Drillpipe.SPE59055 [10] Robin Goodale.Systems Make Casing Drilling Viable.T he American Oil&Gas Reporter,2000-09 (收稿日期 2001-09-12) 编辑 薛改珍
定向井常用钻具组合 （l）弯接头带动力钻具——造斜钻具 目前，最常用的造斜钻具组合是采用弯接头和井下动力钻具组合进行定向造斜或扭方位施工。这种造斜钻具组合是利用弯接头使下部钻具产生一个弹性力矩，迫使井下动力钻具（螺杆钻具或涡轮）驱动钻头侧向切削，使钻出的新井眼偏离原井眼轴线，达到定向造斜或扭方位的目的。 造斜钻具的造斜能力与弯接头的弯曲角和弯接头上边的钻铤刚性大小有关。弯接头的弯曲角越大，弯接头上边的钻铤刚性越强则造斜钻具的造斜能力也越强，造斜率也越高。 弯接头的弯曲角应根据井眼大小，井下动力钻具的规格和要求的造斜率的大小选择。现场常用弯接头的角度为1°～2.5°，一般不大于3°弯接头在不同条件下的造斜率见表10—4。 造斜钻具组合使用的井下动力钻具型号应根据造斜井段或扭方位井段的井深选择。使用井段在1000m以内，一般采用涡轮钻具或螺杆钻具，深层定向造斜或扭方位应使用耐高温的井下马达。 造斜钻具组合、钻井参数设计和钻头水眼应根据厂家推荐的钻井参数设计。 由于井下动力钻具的转速高，要求的钻压小（一般3～8t），因此，使用的钻头不宜采用密封轴承钻头，尤其是在浅层，可钻性好的软地层应使用铣齿滚动轴承钻头或合适的复合片PDC钻头。 （2）增斜钻具 增斜钻具组合一般采用双稳定器钻具组合。增斜钻具是利用杠杆原理设计的。它有一个近钻头足尺寸稳定器作为支点，第二个稳定器与近钻头稳定器之间的距离应根据两稳定器之间钻铤的刚性（尺寸）大小和要求的增斜率大小确定。一般20～30m。两稳定器之间的钻键在钻压作用下，产生向下的弯曲变形，使钻头产生斜向力，井斜角随着井眼的加深而增大。 增斜钻具组合应用的钻井参数应根据下部钻具的规格，两稳定器之间的距离和要求的增斜率进行设计。（3）微增斜钻具微增斜钻具组合在井下的受力情况和增斜钻具相同。主要是通过减小近钻头稳定器与2号稳定器的距离或减小近钻头稳定器的外径尺寸（磨损的稳定器），减小钻具的造斜能力。微增斜钻具用于钻进悬链线剖面，二次剖物线剖面等要求低增斜率的井段。也可用于因地面因素使稳斜钻具达不到稳斜效果，故呈现降斜趋势的井段。采用合适的微增斜钻具可以收到理想的稳斜效果。 （3）稳斜钻具 稳斜钻具组合是采用刚性满眼钻具结构，通过增大下部钻具组合的刚性，控制下部钻具在钻压作用下的弯曲变形，达到稳定井斜和方位的效果。常用的稳斜钻具组合是：
SY/T5172-1996 代替SY5172-87 直井下部钻具组合设计方法 1范围 本标准规定了石油与天然气钻井工程钻直井用下部钻具组合的设计原理及方法。 本标准适用于石油与天然气地层倾角小的常规直井钻井的下部钻具组合设计。 2钻铤尺寸及重力的确定 2.1钻铤尺寸的确定 2.1.1为保证套管能顺利下入井内，钻柱中最下段（一般不应少于一立柱）钻铤应有足够大的外径，推荐按表1选配。 表1 与钻头直径对应的推荐钻铤外径 钻头直径钻铤外径 142.9～152.4 104.7，120.6 158.8～171.4 120.6，127.0 190.5～200.0 127.0～158.8 212.7～222.2 158.8～171.4 241.3～250.8 177.8～203.2 269.9 177.8～228.6 311.2 228.6～254.0 374.6 228.6～254.0 444.5 228.6～279.4 508.0～660.4 254.0～279.4 2.1.2钻铤柱中最大钻铤外径应保证在打捞作业中能够套铣。 2.1.3在大于190.5mm的井眼中,应采用复合(塔式)钻铤结构(包括加重钻杆)，相邻两段钻铤的外径差一般不应大于25.4mm。最上一段钻
