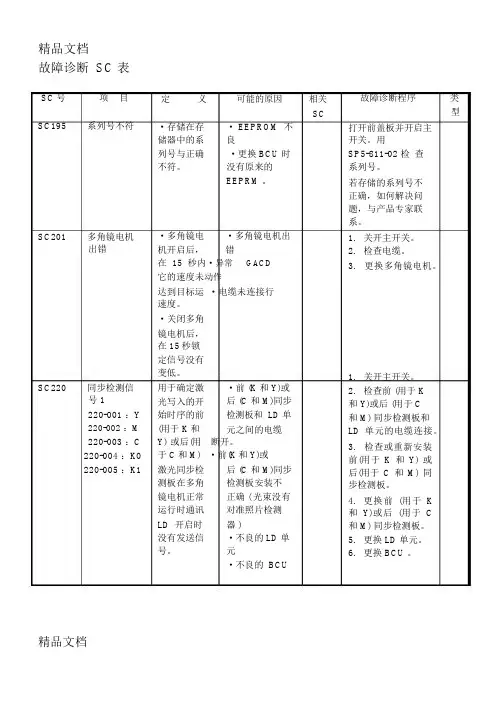

故障诊断SC表
理光复印机维修代码大全 一：如何进入 SP 模式 按以下次序按动面键 C → 1 → 0 → 7 → C ，保持按 C/ ◇键 3 秒以上； SP 模式菜单显示在 LCD 上， 1 COPY 2 FAX 3 PRINTER 按你需要选定模式号码。 二：如何退出 SP 模式 按 C 或 CANCEL 键一次或二次以上来返回到待机模式显示为止 三：从 SP 模式进入复印模式 按 COPY 键，选择适当的复印模式，并试复印品；要返回 SP 模式，按 C 键。 四：如何选择程序号 用数字键输入第一级别程序号码（或用右或左游标键改变号码），并按 # 或 OK 键 用数字键输入第二级别程序号码（或用右或左游标键改变号码），并按 # 或 OK 键 若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左游标键。 要返回到下一个更高级别，按 C 。 五：对 SP 模式输入一个数值或设定值 首先进入所要的程序号； 使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用● /* 键在“ + ”和“ - ”之间变换，然后按 R/# 键或 OK 键盘。 六：常用SP 模式代码 理光复印机1015/1018常用的SP模式代码 更换铁粉后 TD 传感器初始化SP模式代码： SP2-214； 装新机最后要用 SP7-825 初始化电气总计数器； 如何清除 PM 计数：进入 SP7-804，同时按原稿类型键和 OK 或 R/# 键来复位计数器，成功则显示“执行完成”； 要测试、制做纯黑打印品，使用 SP5-902； 用手送纸复印的复印件不完整，如何解决？ 先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选 A4 尺寸，复印机一张，如果好，手送传感器坏。 怎么调节定影辊压力? 在手送纸盘上放置 OHP 纸，进入 SP1-109 ，按 COPY 键，机器把纸送到定影部分停留 20 秒，然后把它排出，检查排出的 OHP 纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力 型号：松下7713／7813复印机 现象：复印件左右两端有较宽的黑带，放大缩小会有变化。 故障：光学系统脏或曝光灯罩遮光调节片松动。 处理方法：清洁光学系统及调节遮光片。 型号：理光3813／4615／4015复印机 现象：复印件底灰太重。 故障：光学系统太脏。 处理方法：清洁光学系统。 型号：理光3813／4615／4015复印机
理光复印机维修代码大全 一：如何进入SP 模式 按以下次序按动面键C → 1 → 0 → 7 → C ，保持按C/ ◇键3 秒以上； SP 模式菜单显示在LCD 上，1 COPY 2 FAX 3 PRINTER 按你需要选定模式号码。 二：如何退出SP 模式 按C 或CANCEL 键一次或二次以上来返回到待机模式显示为止 三：从SP 模式进入复印模式 按COPY 键，选择适当的复印模式，并试复印品；要返回SP 模式，按C 键。 四：如何选择程序号 用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按# 或OK 键 用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按# 或OK 键 若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。 要返回到下一个更高级别，按C 。 五：对SP 模式输入一个数值或设定值 首先进入所要的程序号； 使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用● /* 键在“ + ”和“ - ”之间变换，然后按R/# 键或OK 键盘。 六：常用SP 模式代码 理光复印机1015/1018常用的SP模式代码 更换铁粉后TD 传感器初始化SP模式代码：SP2-214； 装新机最后要用SP7-825 初始化电气总计数器； 如何清除PM 计数：进入SP7-804，同时按原稿类型键和OK 或R/# 键来复位计数器，成功则显示“执行完成”； 要测试、制做纯黑打印品，使用SP5-902； 用手送纸复印的复印件不完整，如何解决？ 先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选A4 尺寸，复印机一张，如果好，手送传感器坏。 怎么调节定影辊压力? 在手送纸盘上放置OHP 纸，进入SP1-109 ，按COPY 键，机器把纸送到定影部分停留20 秒，然后把它排出，检查排出的OHP 纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力 型号：松下7713／7813复印机 现象：复印件左右两端有较宽的黑带，放大缩小会有变化。 故障：光学系统脏或曝光灯罩遮光调节片松动。 处理方法：清洁光学系统及调节遮光片。 型号：理光3813／4615／4015复印机 现象：复印件底灰太重。 故障：光学系统太脏。 处理方法：清洁光学系统。 型号：理光3813／4615／4015复印机 现象：复印件复印第二面时出现严重皱纸。
理光Aficio551/700复印机SC故障代码说明一 代码号症状可能原因 SC101 B 曝光灯出错?曝光灯不良 ?灯的调节器坏了 ?曝光灯连接器不良 ?标准白板脏了 ?扫描器反光镜脏了或者扫描器 反光镜移位 ?SBU 板不良 ?SBU 连接器不良 ?透镜块移位 在扫描白板时，没有适当地探测以标准白电平 SC120 B 扫描器原位出错1?扫描器原位传感器不良 ?扫描器电机坏了 ?扫描器电机驱动板不良 ?扫描器原位传感器连接器不良 ?扫描架驱动电机连接器不良机器初始化或复印期间，扫描器原位传感器没 有探测到开启的状态。 SC121B 扫描器原位出错 2 ?扫描器原位传感器不良 ?扫描器电机坏了 ?扫描器电机驱动板不良 ?扫描器原位传感器连接器不良 ?扫描架驱动电机连接器不良机器初始化或复印期间，扫描器原位传感器没 有探测到关闭的状态 SC124B 扫描仪电机编码器信号出错?扫描仪电机连接器不良 ?扫描仪电机不良 ?MCU 不良 ?扫描仪钢丝，计时皮带，滑轮移 位 ?PSU 不良 扫描仪电机没有发出编码器信号 SC125B 扫描仪电机速度出错1 ?扫描仪电机不良 ?MCU 不良 ?扫描仪驱动上负荷太重扫描仪在它的原位传感器开启前在返回时停 止。 当扫描仪HP 传感器开启时，它的速度比规 定的要慢。 SC126B 扫描仪电机速度出错2?扫描仪电机不良 ?MCU 不良 ?扫描仪驱动上负荷太小扫描仪返回时，它超出运行扫描仪HP 传感 器10mm 以上 SC127B 扫描仪电机编码器旋转方向出错?扫描仪电机不良 ?MCU 不良 当初始化时，扫描仪沿著指示方向相反的方向 移动 SC127B扫描仪电机编码器旋转方向出错?扫描仪电机不良
理光复印机通用代码 故障代码： SC——101：曝光灯出错 SC------120: 扫描架出错1 SC------121: 扫描架出错2 SC------302: 充电棍漏电 SC------304: 充电棍电流校正出错（图像浓度传感器不良） SC------320: 多面反射镜电机异常 SC------321: 没有激光写入信号的出错1 SC------322: 第一只激光同步信号出错 （LD 装置失败） SC------323: LD 驱动电流过大 SC------326: 第二只激光同步信号出错 （LD 装置失败） SC------327: LD 装置原位置出错1 (因为接头走向不对,造成LD装置移动受阻) SC------328: LD 装置原位置出错2 (因为接头走向不对,造成LD装置移动受阻) SC------329: 激光束间距调整的出错(因为接头走向不对,造成LD装置移动受阻) SC------350—1: ID 传感器出错1 SC------350—2: ID 传感器出错2 SC------350—3: ID 传感器出错3 SC------350—4: ID 传感器出错4 SC------350—5: ID 传感器出错5 SC------360: 硬盘驱动出错1 (HDD不良或HDD控制板不良) SC------361: 硬盘驱动出错2 (HDD不良) SC------362: IMAC (图像压缩IC)出错(BICU不良或HDD控制板不良) SC------365: 图像储存地址出错
SC------390—1: TD 传感器出错1 SC------390—2: TD 传感器出错2 SC------391: 显影偏压的漏泄 SC------401—1 转印棍漏电出错 SC------401—2 转印棍漏电出错 SC------403：转印带位置传感器出错 SC------405：转印带出错 SC------440: 主电机卡死 SC------490: 排风扇电机卡死 SC------492: 冷却风扇电机卡死 SC------493: 桥接器冷却风扇卡死 SC------501—1: 第一纸盘升纸故障1 SC------501—2: 第一纸盘升纸故障2 SC------502—1: 第二纸盘升纸故障1 SC------502—2: 第二纸盘升纸故障2 SC------503—1: 第三纸盘升纸故障1 SC------503—2: 第三纸盘升纸故障2 SC------504—1: 第四纸盘升纸故障1 SC------504—2: 第四纸盘升纸故障2 SC------506: 纸盘装置主电机卡死 SC------507: LCT 主电机卡死 SC------510—1: LCT 纸盘故障1 SC------510—2: LCT 纸盘故障2 SC------541: 定影部热敏电阻开路 SC------542: 预热过程中定影温度出错SC------543: 定影部过热出错1 SC------545: 定影部过热出错2

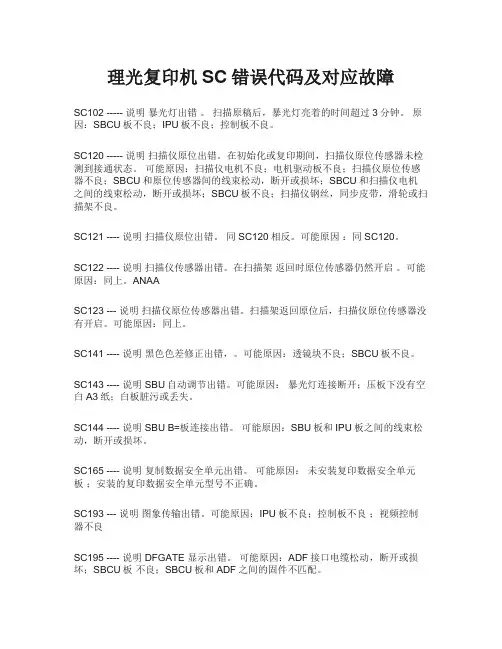

常用理光AFICIO3025/3030数码复印机维修代码表 一维修呼叫分为四个级别 A级----- 为防止机器损坏，只有工程师复位SC后机器才能工作；复位程序：进入SP模式，然后关开主电源开关。 B级----- 只停用使用了不良功能的SC。复位程序：关开操作开关或主电源开关。 C级------ 更新SC历史，机器可以正常工作。复位程序：不显示SC，只更新SC历史。 D 级------ 关开主开关，复位操作面板上显示的SC。如果再次出错，会再次显示这些SC。复位程序：关开操作开关。 1．SC代码说明 l 如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。问题常常是因为线束松动或断开。故更换PCB前请进行这样的处理。 l 如电机卡死，更换电机或传感器之前检查机器负载。 l ]机器处于SP模式时出现A或B级SC代码，机器无法显示，须退出SP模式检查SC编号。 l 机器出现D级SC代码，机器将自动重 二‘SC代码的说明 SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。 SC102 ----- 说明暴光灯出错。扫描原稿后，暴光灯亮着的时间超过3分钟。原因：SBCU 板不良；IPU板不良；控制板不良。 SC120 ----- 说明扫描仪原位出错。在初始化或复印期间，扫描仪原位传感器未检测到接通状态。可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。 SC121 ---- 说明扫描仪原位出错。同SC120相反。可能原因：同SC120。
理光黑白复印机故障代码 编辑：oa161商务办公网 一：怎样进入SP 形式 1.按以下次第按动面键C →1 →0 →7 →C ，坚持按C/ ◇键3 秒以上； 2.SP 形式菜单显现在LCD 上，1 COPY 2 FAX 3 PRINTER 3.按你需求选定形式号码。 二：怎样退出SP 形式 1.按C 或CANCEL 键一次或二次以上来回来到待机形式显现中止 三：从SP 形式进入复印形式 ?按COPY 键，选择恰当的复印形式，并试复印品；要回来SP 形式，按C 键。 四：怎样选择程序号 ?用数字键输入榜首等级程序号码（或用右或左光标键改动号码），并按# 或OK 键 ?用数字键输入第二等级程序号码（或用右或左光标键改动号码），并按# 或OK 键 ?若选择第三等级程序号码（若是有）：选择第二等级，然后运用右或左光标键。 ?要回来到下一个更高等级，按C 。 五：对SP 形式输入一个数值或设定值 ?首要进入所要的程序号； ?运用数字键，进入所需求的设定值，进入所需求的设定值之前，如有必要，运用● /* 键在“ + ” 和“ - ”之间改换，然后按R/# 键或OK 键盘。 六：常用SP 形式代码 理光复印机1015/1018常用的SP形式代码 1.替换铁粉后TD 传感器初始化SP形式代码：SP2-214； 2.装新机最终要用SP7-825 初始化电气总计数器； 3.怎样铲除PM 计数：进入SP7-804，一起按原稿类型键和OK 或R/# 键来复位计数器，成功则 显现“履行完结”； 4.要测验、制做纯黑打印品，运用SP5-902； 用手送纸复印的复印件不完整，怎样处置？先选到手送纸盒，然后按“ # ”键，这时会呈现纸盒尺度，选择A4 尺度，复印机一张，若是好，手送传感器坏。怎样调理定影辊压力?在手送纸盘上放置OHP 纸，进入
FT--5035(4027\\4527\\5632\\5640等有相同之处) 故障代码 E101 嚗光灯故障 E103 电源频率检测故障 E120 /121 扫描架原位故障 E124 扫描架驱动电机故障 E140/141 镜头垂直方向原位传感器故障 E142/143 镜头水平方向原位传感器故障 E144/145第二把手扫描架原位传感器故障 E191 自动图象浓度传感器调整故障 E302 鼓充电辊漏电 E346 显影偏压故障 E351 图象浓度传感器调整故障 E352色粉浓度传感器初始设置故障 E353 传感器样板电压VSP 异常《超过2。5V》 E354 鼓电压值VSG异常《不足2。5V》 E355 图象浓度传感器上限检测异常 E356 图象浓度传感器下限检测异常 E405 转印带充电位置故障 E440 主电机故障 E442 感光鼓热敏电阻故障 E501/502 上/下纸盘升降电机故障 E503/504/505 纸盘装置第1/2/3升降电机故障 E506纸盘装置主电机卡住 E507 LCT升降电机故障 E522/523双面纸盘端拦板齐纸传感器故障 E524/525 双面纸盘侧拦板齐纸传感器故障 E451 定影器热敏电阻故障 E452定影温度升温故障 E453/454/457 定影温度过热 E458 定影灯可复印温度异常 E620 主控板-ARDF通讯故障 E621 主控板-纸盘装置通讯故障 E900/901 总计数器故障 进入SP方式 节能键107清除/停止键3秒，程序号由三级组成 用数字键选择第一和第二程序号，按R/# ，如有第三级程序按+/-，按R/#键要退到上一级按清除/停止键，按三次清除/停止键退出SP方式 SP方式表 1-001 对位调整范围0-32 标准=16 1-003-001至1-003-008 供纸时序调整范围=0-32 标准=16 1-008 卡纸检测0=OFF 1=ON
2、故障诊断 2.1 维修呼叫的状态 2.1.1 概要 注意：1) 若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。 2) 若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。 3) 当在SP模式中发生A级别或B级别SC，显示器不显示SC代码，若此情况发生，退出SP模式之后检 查SC代码。这不适用于B’级别代码。 2.1.2 SC代码的说明 SC101：曝光灯出错 －定义－[B] 当扫描白板时，未恰当地探测到标准白板。 －可能的原因－ ·曝光灯不良。 ·曝光灯镇流器不良。 ·曝光灯连接器不良。 ·脏的扫描仪反射镜或扫描仪反射镜移位。 ·SBU板不良。 ·SBU连接器不良。 ·透镜块移位。 SC120：扫描仪原位出错1 －定义－[B] 在初始化或复印期间，扫描仪原位传感器不探测关闭状态。 －可能的原因－ ·扫描仪原位传感器不良 ·扫描仪驱动电机不良 ·扫描仪原位传感器连接器不良 ·扫描仪驱动电机连接器不良 ·IOB板不良 SC121：扫描仪原位出错2
－定义－[B] 在初始化或复印期间，扫描仪原位传感器不探测开启状态。 －可能的原因－ ·扫描仪原位传感器不良 ·扫描仪驱动电机不良 ·扫描仪原位传感器连接器不良 ·扫描仪驱动电机连接器不良 ·IOB板不良 SC122：扫描仪原位出错3 －定义－[B] 在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。 －可能的原因－ ·扫描仪原位传感器不良 ·扫描仪驱动电机不良 ·扫描仪原位传感器连接器不良 ·扫描仪驱动电机连接器不良 ·IOB板不良 SC123：扫描仪原位出错4 －定义－[B] 在扫描仪返回到原位时，扫描仪原位传感器不探测开启状态。 －可能的原因－ ·扫描仪原位传感器不良 ·扫描仪驱动电机不良 ·扫描仪原位传感器连接器不良 ·扫描仪驱动电机连接器不良 ·IOB板不良 SC130：SBU不良（B） SC131：扫描DF文件时，软件设置程序产生出错。（B） SC192：自动SBU调节出错 －定义－[B] 自动SBU调节(SP4-903)期间，探测到出错。 －可能的原因－ ·SBU不良 ·BICU板不良 ·曝光灯镇流器不良 ·曝光灯不良 ·白板脏
维修程序方式: 1.进入维修程序方式：依次按下以下各键。 总清/节能――1 ―― 0 ―― 7 —清零/停止（按住3秒以上） 2.进入后复印计数器内 “开始闪动，并且左上角岀现一个点，同时自动图像浓度指示开始闪动, 复印倍率显示熄灭。 SP 方式号 强制启动（空运转） 曝光灯熄灭的空运转 卡纸检测关闭 空运转 输入检查 对位传感器 岀纸传感器 手送纸无纸传感器 纸盘无纸传感器 高压漏电信号 电源板信号 右竖直导板信号 输岀检查 主电机+消电灯+排风扇（高速） 充电电极3.设置后用 自动图像浓度键”确认，关机退岀。 台匕 部件编号 传感器/开关/信号 10 12 扫描架原位传感器 13 第四？第五反光镜原位传感器 14 镜头原位传感器 16 分页器纸传感器 17 分页器轮开关 18 分页器斗原位开关 19 分页器开关 20 ADF 安装 21 ADF 翻起开关 22 钥匙计数器插入信号 部件编号 电气部件
转印电极 放电板 显影偏压 删边灯 机器切断（总开关继电器切断） 排风扇电机（高速） 使用TD 传感器初期设定的检测补粉方式 使用由SP53设定的TD 传感器目标电压的 检测补粉方式 使用TD 传感器初期设定的检测补粉方式（定量） 定量补粉方式 10 曝光灯+光学部冷却风扇 11 补粉电机 12 补粉电机（反转） 17 对位离合器 18 手送纸送纸离合器 19 纸盘送纸离合器 21 中继轮离合器 23 总数计数器 10 扫描架空运转 11 全部指示灯点亮 14 自动节能时间设定 15 自动复位时间设定 16 递增递减计数选择 17 窄纸选择方式 19 ADS 优先（自动浓度优先 29 定影温度控制选择 30 补粉方式选择 光学部冷却风扇 9 SP 设置 补粉系统 31 补粉量 （TD 传感器方式） 32 补粉量 （定量补粉方式） 33 图像偏压调整（手动 ID 方式） SP 设置 设置 显影偏压
理光复印机通用代码
理光复印机通用代码 故障代码： SC —— 101 ：曝光灯出错 SC ---- --120: 扫描架出错 1 SC ---- --121: 扫描架出错 2 SC ---- --302: 充电棍漏电 SC ---- --304: 充电棍电流校正出错（图像浓度传感器不良） SC ---- --320: 多面反射镜电机异常 SC ---- --321: 没有激光写入信号的出错 1 SC ---- --322: 第一只激光同步信号出错 (LD 装置失败） SC ---- --323: LD 驱动电流过大 SC ---- --326: 第二只激光同步信号出错 (LD 装置失败） SC ---- --327: LD 装置原位置出错 1 （因为接头走向不对 ,造成 LD 装置移动受阻 SC ---- --328: LD 装置原位置出错 2 （因为接头走向不对 ,造成 LD 装置移动受阻 SC ---- --329: 激光束间距调整的出错 （因为接头走向不对 ,造成 LD 装置移动受阻 SC ---- --350 — 1: ID 传感器出错 1 SC ---- --350 — 2: ID 传感器出错 2 SC ---- --350 — 3: ID 传感器出错 3 SC ---- --350 — 4: ID 传感器出错 4 SC ---- --350 — 5: I D 传感器出错 5 SC ---- --360: 硬盘驱动出错 1 （HDD 不良或 HDD 控制板不良 ） SC ---- --361: 硬盘驱动出错 2 （HDD 不良 ） SC ---- --362: IMAC （图像压缩IC ）出错（BICU 不良或HDD 控制板不良） SC ---- --365: 图像储存地址出错
理光复印机错误代码 一、 Sc代码简介 SC101 爆光灯出错（当扫描白板时，为恰当的探测到标准白板。）原因：1、暴光灯不良；暴光灯镇流器不良脏,扫描仪反射鏡或扫描仪反射鏡移位；sbu板不良；sbu连接器不良；透镜块移位；不正确地白板扫描位置或宽度。 SC120－123 扫描仪原位出错 SC130 Bicu和sbu之间通讯出错 SC192 自动sbu调解出错 SC194 Sbu白电平探测出错（连续20次自动调节sbu失败）原因：1、暴光灯不良；脏白板；不正确的位置或白板,扫描宽度不对；bicu板不良；sbu办不良。 SC302 充电辊漏电（探测到充电辊漏电信号）原因：充电辊不良；充电高压办不良；pcu连接不良。 SC320 多角反射鏡出错 SC321 无激光写入信号出错 SC322 激光同步出错原因：激光单元和bicu板连接不好；激光和bicu板之间电缆损坏；bicu板不良；ld单元不良。 SC390 Td传感器出错(复印期间，td传感气的输出连续10次小于0.2或大于4.0v) 原因：td传感器不良； Pcu连接不良。 SC391 显影偏压泄漏原因：pcu连接不良；高电压板不良。 SC392 Td传感器初始化出错（没有正确地执行td初始设定）原因：id传感器不良；无显影剂；鼓不转；显影滚不转；pcu连接不良；未给充电辊加电压。 SC401-SC402转印辊漏电信号 原因：高电压板不良；转印/分离单元放置不正确；转印辊损坏；pcu连接不良。 SC500 主电机锁死
SC541 定影的恒温器/热敏电阻开路（主开关开启后，在30秒内定影温度未达到80℃） 原因：定影恒温器不良或移位；定影热敏电阻不良或移位；电源板不良。 SC542 定影温度余热出错（同541） 原因：定影热敏电阻不良或移位；定影灯开路；定影恒温器开路；定影熔丝开路；电源板不良。 SC543 定影过热出错（定影热敏电阻探测到定影温度超过231℃达1秒。） 原因：定影热敏电阻不良；电源板不良。 SC544 定影低温出错（在运行活待机时，热敏电阻探测到定影温度低于100℃达1秒。） 原因：定影灯开路；定影热敏电阻不良；电源板不良；定影热敏电阻开路；定影恒温器开路。 SC546 不稳定的定影温度（定影灯开启超过8秒后，定影温度没有上升3℃或超过5℃） 原因：热敏电阻不良；电源单元不良。 SC547 零交叉信号 SC921 Ibm存储器控制器出错 SC990 Bicu和ibo之间的通讯出错 SC999 程序版本出错
理光复印机维修代码和故障代码 维修程序方式： 1.进入维修程序方式：依次按下以下各键。 总清/节能－－1－－0－－7－清零/停止（按住3秒以上） 2.进入后复印计数器内“1”开始闪动，并且左上角出现一个点，同时自动图像浓度指示开始闪动，复印倍率显示熄灭。 3.设置后用“自动图像浓度键”确认，关机退出。 SP方式号功能 4 强制启动（空运转） 5 曝光灯熄灭的空运转 6 卡纸检测关闭 7 空运转 8 输入检查 部件编号传感器/开关/信号 1 对位传感器 2 出纸传感器 3 手送纸无纸传感器 4 纸盘无纸传感器 8 高压漏电信号 9 电源板信号 10 右竖直导板信号
12 扫描架原位传感器 13 第四?第五反光镜原位传感器 14 镜头原位传感器 16 分页器纸传感器 17 分页器轮开关 18 分页器斗原位开关 19 分页器开关 20 ADF安装 21 ADF翻起开关 22 钥匙计数器插入信号 9 输出检查 部件编号电气部件 1 主电机＋消电灯＋排风扇（高速） 2 充电电极 3 转印电极 4 放电板 5 显影偏压 6 删边灯 7 机器切断（总开关继电器切断） 8 排风扇电机（高速） 9 光学部冷却风扇 10 曝光灯＋光学部冷却风扇
11 补粉电机 12 补粉电机（反转） 17 对位离合器 18 手送纸送纸离合器 19 纸盘送纸离合器 21 中继轮离合器 23 总数计数器 10 扫描架空运转 11 全部指示灯点亮 14 自动节能时间设定 15 自动复位时间设定 16 递增递减计数选择 17 窄纸选择方式 19 ADS优先（自动浓度优先） 29 定影温度控制选择 30 补粉方式选择 SP设置补粉系统 0 使用TD传感器初期设定的检测补粉方式 1 使用由SP53设定的TD传感器目标电压的 检测补粉方式 2 使用TD传感器初期设定的检测补粉方式（定量） 4 定量补粉方式
理光JP780C一体机故障诊断（出错代码）： E-00症状:纸版夹出错;纸版夹电机开启后，MPU在3.0秒内不能检测纸版夹位置的传感器信号（开启或关闭）。 可能的原因:纸版夹驱动纸版夹传感器纸版夹电机 E-01症状:裁切刀出错;裁切刀电器开启后，裁切刀的原位传感器在3.0秒内没有开启。 可能的原因:裁切刀驱动裁切刀开关裁切刀电机 E-03症状:热敏头ID出错;CPU从热敏头上检测到异常ID信号。可能的原因: 热敏头MPU E-04症状:热敏头过热; 当按下“启动”键时，热敏头的温度大于54 过热（等待热敏头冷却） 可能的原因: 热敏头 E-06症状:主电机出错;主电机开启后，CPU在2。5秒内不能检测卸版位 置的传感器（印筒原位）信号。 可能的原因: 主电机驱动主电机主驱动板卸板位置传感器
E-09症状:热敏头热敏电阻开路;敏热电阻输出电压超过4.9伏。 可能的原因: 热敏头热敏电阻热敏头连接器 E-10症状:热敏头驱动故障;CPU在热敏头的驱动电路中检测到异常情况。 可能的原因: 热敏头MPU热敏头接头 E-12症状:压缩板出错;压缩板电机开启后，在3。0秒内没有检测到压缩板原位传感器的信号。 可能的原因: 压板驱动压板电机压板位置传感器 E-14症状: IPU出错;MPU产生信号传输出错（出自IPU）。 可能的原因: MPU E-23症状:卸版位置传感器（印筒原位）出错;激活进送开始时序 传感器之前，没有激活卸版位置传感器。 可能的原因: 卸版位置传感器进送开始时序 E-24症状:进送开始时序传感器出错;激活卸版传感器之前，没有激活进送开始时序传感器。 可能的原因: 卸版位置传感器进送开始时序触杆
理光复印机维修代码大全The final revision was on November 23, 2020
理光复印机维修代码大全 一：如何进入 SP 模式 按以下次序按动面键C → 1 → 0 → 7 → C ，保持按 C/ ◇键 3 秒以上； SP 模式菜单显示在 LCD 上， 1 COPY 2 FAX 3 PRINTER 按你需要选定模式号码。 二：如何退出 SP 模式 按 C 或 CANCEL 键一次或二次以上来返回到待机模式显示为止 三：从 SP 模式进入复印模式 按 COPY 键，选择适当的复印模式，并试复印品；要返回 SP 模式，按 C 键。 四：如何选择程序号 用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按 # 或 OK 键 用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按 # 或 OK 键 若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。 要返回到下一个更高级别，按 C 。 五：对 SP 模式输入一个数值或设定值 首先进入所要的程序号； 使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用● /* 键在“ + ”和“ - ”之间变换，然后按 R/# 键或 OK 键盘。 六：常用SP 模式代码 理光复印机1015/1018常用的SP模式代码 更换铁粉后 TD 传感器初始化SP模式代码： SP2-214； 装新机最后要用 SP7-825 初始化电气总计数器； 如何清除 PM 计数：进入 SP7-804，同时按原稿类型键和 OK 或 R/# 键来复位计数器，成功则显示“执行完成”； 要测试、制做纯黑打印品，使用 SP5-902； 用手送纸复印的复印件不完整，如何解决 先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选 A4 尺寸，复印机一张，如果好，手送传感器坏。 怎么调节定影辊压力 在手送纸盘上放置 OHP 纸，进入 SP1-109 ，按 COPY 键，机器把纸送到定影部分停留20 秒，然后把它排出，检查排出的 OHP 纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力 型号：松下7713／7813复印机 现象：复印件左右两端有较宽的黑带，放大缩小会有变化。 故障：光学系统脏或曝光灯罩遮光调节片松动。 处理方法：清洁光学系统及调节遮光片。
２、故障诊断 2、1维修呼叫得状态 2。1.1 概要 ,然后再连接。 2) 若问题就是关系到电机锁定,在更换电机或传感器之前,先检查机械负荷。 ３)当在SP模式中发生A级别或Ｂ级别SC,显示器不显示ＳC代码,若此情况发生,退出ＳP模式之后检查SC代码。这不适用于Ｂ’级别代码。 2。1.2 SC代码得说明 SＣ10１:曝光灯出错 -定义－［Ｂ］ 当扫描白板时,未恰当地探测到标准白板。 －可能得原因－ ·曝光灯不良。 ·曝光灯镇流器不良、 ·曝光灯连接器不良。 ·脏得扫描仪反射镜或扫描仪反射镜移位。 ·ＳＢU板不良。 ·SBＵ连接器不良。 ·透镜块移位。 SＣ120:扫描仪原位出错1 －定义-［B] 在初始化或复印期间,扫描仪原位传感器不探测关闭状态。 —可能得原因－ ·扫描仪原位传感器不良 ·扫描仪驱动电机不良 ·扫描仪原位传感器连接器不良 ·扫描仪驱动电机连接器不良 ·IOB板不良 ＳC１21:扫描仪原位出错2 —定义－[B] 在初始化或复印期间,扫描仪原位传感器不探测开启状态。 －可能得原因— ·扫描仪原位传感器不良 ·扫描仪驱动电机不良 ·扫描仪原位传感器连接器不良 ·扫描仪驱动电机连接器不良 ·IOB板不良 ＳC１２２:扫描仪原位出错3 -定义—[B]
在扫描仪返回到原位时,扫描仪原位传感器探测开启状态。 －可能得原因— ·扫描仪原位传感器不良 ·扫描仪驱动电机不良 ·扫描仪原位传感器连接器不良 ·扫描仪驱动电机连接器不良 ·IOＢ板不良 SC1２3:扫描仪原位出错4 -定义—［Ｂ］ 在扫描仪返回到原位时,扫描仪原位传感器不探测开启状态。 -可能得原因－ ·扫描仪原位传感器不良 ·扫描仪驱动电机不良 ·扫描仪原位传感器连接器不良 ·扫描仪驱动电机连接器不良 ·IOB板不良 ＳC1３0:SBU不良(B) SＣ13１:扫描DF文件时,软件设置程序产生出错、(B) ＳC19２:自动SBU调节出错 —定义-［Ｂ] 自动SBＵ调节(SP4-903)期间,探测到出错、 －可能得原因— ·SBＵ不良 ·BＩCＵ板不良 ·曝光灯镇流器不良 ·曝光灯不良 ·白板脏 ＳＣ1９4:ＩPU白电平探测出错 -定义－［Ｂ] 由IPU芯片(BICU板上得)所探测到得白色标准图形得水准水低、 －可能得原因－ ·曝光灯不良 ·BICU板不良 ·白色标准图形得位置不正确 ·白板脏 ·SBＵ板不良 ＳC302:充电辊漏电 －定义—[B］ 探测到充电辊漏电信号。 －可能得原因— ·充电辊损坏 ·充电高压板不良 ·PCＵ连接不好 SC304:充电辊电流修正出错(Ｃ) SC320:多角反射镜出错 -定义—[B］ 在多角反射镜电机开启信号后,多角反射电机在10秒内未达到它得运转速度,或者在操作期间,在连续20０ｍs以上未探测到锁定信号。 －可能得原因— ·多角反射镜电机不良 ·多角反射镜电机得驱动器与BICU板之间连接不好
理光复印机故障代码
————————————————————————————————作者: ————————————————————————————————日期: ?

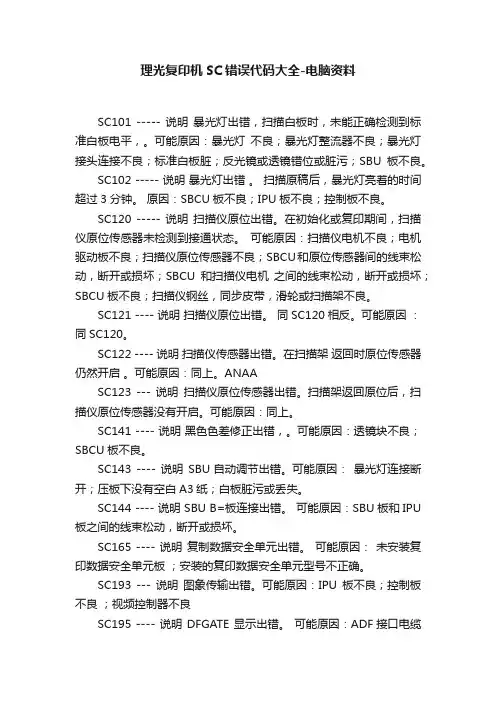

常用理光AFICIO3025/30３0数码复印机维修代码表 一维修呼叫分为四个级别 A级-----为防止机器损坏,只有工程师复位ＳC后机器才能工作;复位程序：进入SP模式，然后关开主电源开关。 B级-－－－- 只停用使用了不良功能的SC。复位程序：关开操作开关或主电源开关。 C级-----－更新SＣ历史，机器可以正常工作。复位程序:不显示SＣ，只更新SC历史。 Ｄ级－----－关开主开关，复位操作面板上显示的ＳC。如果再次出错，会再次显示这些SＣ。复位程序：关开操作开关。 1．SC代码说明 l如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。问题常常是因为线束松动或断开。故更换PCＢ前请进行这样的处理。 l 如电机卡死，更换电机或传感器之前检查机器负载。 ｌ]机器处于SP模式时出现Ａ或B级ＳＣ代码，机器无法显示,须退出ＳP模式检查SC 编号。 l 机器出现D级SC代码，机器将自动重 二‘SＣ代码的说明 ＳＣ1０１－-－－-说明暴光灯出错,扫描白板时，未能正确检测到标准白板电平。可能原因：暴光灯不良;暴光灯整流器不良；暴光灯接头连接不良;标准白板脏；反光镜或透镜错位或脏污；SＢU板不良。 ＳＣ102 ----- 说明暴光灯出错。扫描原稿后,暴光灯亮着的时间超过3分钟。原因:SBCU 板不良;IPU板不良;控制板不良。 SC120 －-－--说明扫描仪原位出错。在初始化或复印期间,扫描仪原位传感器未检测到接通状态。可能原因:扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBC Ｕ和原位传感器间的线束松动,断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏;SBCU板不良;扫描仪钢丝,同步皮带,滑轮或扫描架不良。 ＳC１21 ---- 说明扫描仪原位出错。同SC1２0相反。可能原因：同SＣ120。
FT--5035(4027\4527\5632\5640等有相同之处) 故障代码 E101 嚗光灯故障 E103 电源频率检测故障 E120 /121 扫描架原位故障 E124 扫描架驱动电机故障 E140/141 镜头垂直方向原位传感器故障 E142/143 镜头水平方向原位传感器故障 E144/145第二把手扫描架原位传感器故障 E191 自动图象浓度传感器调整故障 E302 鼓充电辊漏电 E346 显影偏压故障 E351 图象浓度传感器调整故障 E352色粉浓度传感器初始设置故障 E353 传感器样板电压 VSP 异常《超过2。5V》 E354 鼓电压值VSG异常《不足2。5V》 E355 图象浓度传感器上限检测异常 E356 图象浓度传感器下限检测异常 E405 转印带充电位置故障 E440 主电机故障 E442 感光鼓热敏电阻故障 E501/502 上/下纸盘升降电机故障 E503/504/505 纸盘装置第1/2/3升降电机故障 E506纸盘装置主电机卡住 E507 LCT升降电机故障 E522/523双面纸盘端拦板齐纸传感器故障 E524/525 双面纸盘侧拦板齐纸传感器故障 E451 定影器热敏电阻故障 E452定影温度升温故障 E453/454/457 定影温度过热 E458 定影灯可复印温度异常 E620 主控板-ARDF通讯故障 E621 主控板-纸盘装置通讯故障 E900/901 总计数器故障 进入SP方式 节能键107清除/停止键3秒，程序号由三级组成 用数字键选择第一和第二程序号，按R/# ，如有第三级程序按+/-，按R/#键要退到上一级按清除/停止键，按三次清除/停止键退出SP方式 SP方式表 1-001 对位调整范围0-32 标准=16 1-003-001至1-003-008 供纸时序调整范围=0-32 标准=16 1-008 卡纸检测 0=OFF 1=ON 1-103 定影器空转 0=OFF 1=ON 空转两分钟 1-104 定影器温度控制 0=ON/OFF控制 1=相位控制 1-105-001 定影主灯温度调整标准=180度 1-105-02 节能方式温度调整 1-105-03 定影温度副灯调整 1-105-XXX 定影温度调整 1-106 定影温度显示 1-108 强制启动 1-902 齐纸板间隔调整（侧档板） 1-905 齐纸板间隔调整（后挡板）
理光复印机故障代码问题处理方法 故障码：SC542 清除方法：按黄色键，输入107，再按住红色键不放，真到屏幕出现英文，然后关机重开机。 1.依次按黄色清除键-1-0-7-（红色停止键保持几秒）待液晶屏显示变为英文后开关主电源 2.检查热敏电阻。 3.检查恒温器（在热辊下方圆形的纽扣）是否凹陷。 故障码：SC390 处理方法： 将PCU连接处处理之后重新连接，若此故障仍旧出现，就将TD传感器取下，换一个传感器，重新预制载体，此故障就能解决。 载体初始化： 进入维修模式，选择1—再按2—按#—214—#—再按#—然后按显示屏左下方的按键，等运行完后OK 故障代码 E101 嚗光灯故障 E103 电源频率检测故障 E120 /121 扫描架原位故障 E124 扫描架驱动电机故障 E140/141 镜头垂直方向原位传感器故障 E142/143 镜头水平方向原位传感器故障 E144/145第二把手扫描架原位传感器故障 E191 自动图象浓度传感器调整故障 E302 鼓充电辊漏电 E346 显影偏压故障 E351 图象浓度传感器调整故障 E352色粉浓度传感器初始设置故障 E353 传感器样板电压 VSP 异常《超过2。5V》 E354 鼓电压值VSG异常《不足2。5V》 E355 图象浓度传感器上限检测异常 E356 图象浓度传感器下限检测异常 E405 转印带充电位置故障 E440 主电机故障 E442 感光鼓热敏电阻故障 E501/502 上/下纸盘升降电机故障 E503/504/505 纸盘装置第1/2/3升降电机故障 E506纸盘装置主电机卡住 E507 LCT升降电机故障 E522/523双面纸盘端拦板齐纸传感器故障 E524/525 双面纸盘侧拦板齐纸传感器故障
理光复印机故障代码问题 处理方法 The Standardization Office was revised on the afternoon of December 13, 2020
理光复印机故障代码问题处理方法 故障码：SC542 清除方法：按黄色键，输入107，再按住红色键不放，真到屏幕出现英文，然后关机重开机。 1.依次按黄色清除键-1-0-7-（红色停止键保持几秒）待液晶屏显示变为英文后开关主电源 2.检查热敏电阻。 3.检查恒温器（在热辊下方圆形的纽扣）是否凹陷。 故障码：SC390 处理方法： 将PCU连接处处理之后重新连接，若此故障仍旧出现，就将TD传感器取下，换一个传感器，重新预制载体，此故障就能解决。 故障代码 E101 嚗光灯故障 E103 电源频率检测故障 E120 /121 扫描架原位故障 E124 扫描架驱动电机故障 E140/141 镜头垂直方向原位传感器故障 E142/143 镜头水平方向原位传感器故障 E144/145第二把手扫描架原位传感器故障 E191 自动图象浓度传感器调整故障
E302 鼓充电辊漏电 E346 显影偏压故障 E351 图象浓度传感器调整故障 E352色粉浓度传感器初始设置故障 E353 传感器样板电压 VSP 异常《超过2。5V》E354 鼓电压值VSG异常《不足2。5V》 E355 图象浓度传感器上限检测异常 E356 图象浓度传感器下限检测异常 E405 转印带充电位置故障 E440 主电机故障 E442 感光鼓热敏电阻故障 E501/502 上/下纸盘升降电机故障 E503/504/505 纸盘装置第1/2/3升降电机故障E506纸盘装置主电机卡住 E507 LCT升降电机故障 E522/523双面纸盘端拦板齐纸传感器故障 E524/525 双面纸盘侧拦板齐纸传感器故障 E451 定影器热敏电阻故障 E452定影温度升温故障 E453/454/457 定影温度过热 E458 定影灯可复印温度异常 E620 主控板-ARDF通讯故障
理光复印机维修代码大全 一：如何进入SＰ模式?按以下次序按动面键 C → 1 → 0 → 7 → C ，保持按C／◇键3秒以上；?SP 模式菜单显示在LCD 上， 1 ＣOPY 2 FＡX3PRIＮTER 按您需要选定模式号码。?二：如何退出SＰ模式?按C 或CAＮCEＬ键一次或二次以上来返回到待机模式显示为止 三：从SＰ模式进入复印模式?按COPY 键，选择适当得复印模式，并试复印品；要返回SP模式，按C键. 四:如何选择程序号 用数字键输入第一级别程序号码(或用右或左光标键改变号码），并按＃或OK 键 用数字键输入第二级别程序号码(或用右或左光标键改变号码）,并按＃或OK键?若选择第三级别程序号码（如果有）:选择第二级别,然后使用右或左光标键。?要返回到下一个更高级别，按C 。 五：对SP 模式输入一个数值或设定值 首先进入所要得程序号；?使用数字键,进入所要求得设定值，进入所要求得设定值之前,如有必要，使用● /＊键在“ + "与“ - "之间变换，然后按R/＃键或ＯK 键盘。 六:常用SＰ模式代码 理光复印机1015/10１８常用得SP模式代码 更换铁粉后TＤ传感器初始化ＳP模式代码: SＰ2-2１4;?装新机最后要用ＳＰ7—825 初始化电气总计数器； 如何清除PM 计数：进入ＳP7—8０４，同时按原稿类型键与OＫ或R/# 键来复位计数器，成功则显示“执行完成”；?要测试、制做纯黑打印品，使用SP５—9０2;?用手送纸复印得复印件不完整,如何解决？ 先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选A4尺寸，复印机一张，如果好,手送传感器坏。?怎么调节定影辊压力？?在手送纸盘上放置OＨP纸,进入SP1-1０9 ,按COPY 键,机器把纸送到定影部分停留20秒,然后把它排出,检查排出得OＨＰ纸得压印就是否前后一样,不一样可改变弹簧钩子得位置，较高得钩子位置可产生较大得拉力?型号：松下77１３／781３复印机 现象：复印件左右两端有较宽得黑带，放大缩小会有变化。?故障:光学系统脏或曝光灯罩遮光调节片松动.?处理方法:清洁光学系统及调节遮光片。 ?型号:理光3813／4615／4015复印机?现象：复印件底灰太重。?故障：光学系统太脏. 处理方法:清洁光学系统。 型号：理光38１3／４６15／40１5复印机 现象：复印件复印第二面时出现严重皱纸。?故障:定影进纸导板堆积硬化碳粉太多，凹凸不平。?处理方法：打开定影组件,清除堆积物。 型号：理光3813／4６15／４01５复印机 现象:严重漏碳粉与载体，复印件有堆积黑块,印品黑白不分.?故障：回收粉仓严重堵塞,回收螺旋杆无法回收废碳粉。 处理方法：回收粉仓传动不灵活，或湿气太重，废粉无法回收。 型号：理光1０15／10１８数码复印机 现象：开机显示SＣ541,定影恒温电阻开路,恢复后开机仍显示。 故障：该代码为A级代码必须进入维修模式进行手动复位。?处理方法:进入维修模式：复位
