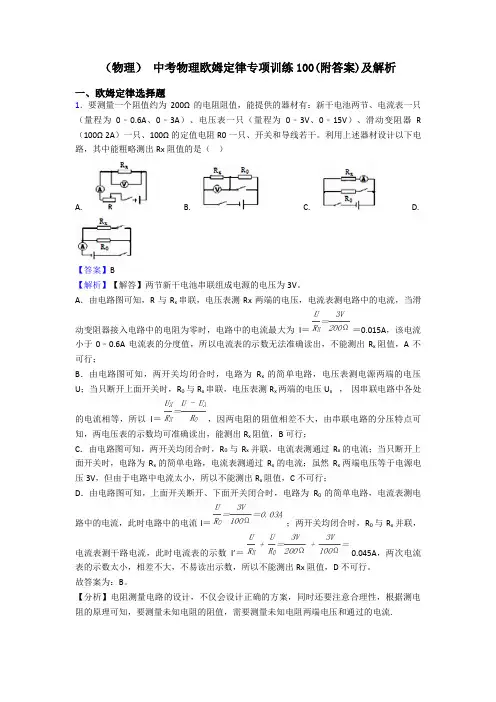

【物理】中考物理欧姆定律专项训练100(附答案)
一、欧姆定律选择题
1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）
A. △P1+△P2＝△I2．（R1+R2）
B. |△U1|＞|△U2|
C. | |+| |＝R1+R2
D. |△U1|＜|△U2|
【答案】 C
【解析】【解答】解：由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。（1）将滑动变阻器的滑片P 从中点向b端移动一段距离，设移动前后电路中的电流分别为I1、I2，
由I＝可得，电压表V2示数的变化量：
△U2＝U2﹣U2′＝I1R2﹣I2R2＝（I1﹣I2）R2＝△IR2，则|△U2|＝|△IR2|，
因串联电路中总电压等于各分电压之和，
所以，电压表V1示数的变化量：
△U1＝U1﹣U1′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝﹣△IR1，则|△U1|＝|△IR1|，因R1、R2的阻值相同，
所以，|△U1|＝|△U2|，BD不符合题意；
由| |＝R1、| |＝R2可知，| |+| |＝R1+R2，C符合题意；（2）定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2，
则△P1+△P2＝（I12﹣I22）（R1+R2）＝（I1﹣I2）（I1+I2）（R1+R2）＝△I（I1+I2）（R1+R2），A不符合题意。
故答案为：C。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，将滑动变阻器的滑片P从中点向b端移动一段距离，设出移动前后电路中的电流，根据欧姆定律表示出电压表V2示数的变化量，根据串联电路的电压特点和欧姆定律表示出电压表V，示数的变化量，然后结合R1、R2的阻值相同比较|△U1|与|△U2| 的大小关系；根据P=I2R表示出定值电阻R1、R2消耗电功率的变化量.
2．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）
A. 电源电压为9V
B. 小灯泡的额定功率为3W
C. 电阻丝AB的最大阻值为6Ω
D. 滑片P在A、B两端时小灯泡的电功率之比为1：8
【答案】D
【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，
由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；
灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，
由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，
因串联电路中总电压等于各分电压之和，
所以，电阻丝AB两端电压：
U AB=U﹣U L′=6V﹣1.5V=4.5V，
因串联电路中各处的电流相等，
所以，由I= 可得，电阻丝AB的阻值：
R AB= = =9Ω，故C错误，
灯泡的电功率：
P L′=U L′I=1.5V×0.5A=0.75W，
则滑片P在A、B两端时小灯泡的电功率之比：
P L′：P L=0.75W：6W=1：8，故D正确．
故选D．
【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最
小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．
3．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）
A. 电压表示数不变，电流表示数变大
B. 电压表示数变大，电流表示数变小
C. 电压表示数变小，电流表示数变小
D. 电压表示数变大，电阻R1的电功率变大【答案】 D
【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动
时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由
知，电路中的电流变大，即电流表的示数变大；根据，电阻R1的电流增大，两端的电压也增大，根据知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。
故答案为：D
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑动变阻器的滑片向
右移动时，连入电路中的电阻的变化并结合欧姆定律、电功率计算公式分析电压表和电流表示数的变化及功率变化.
4．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（）
A. 灯泡L1变亮、L2亮度不变
B. 灯泡L1变亮、L2变暗
C. 灯泡L1亮度不变、L2变亮
D. 灯泡L1变暗、L2变亮
【答案】 D
【解析】【解答】由图可知是混联电路图，当滑动变阻器的滑片向右滑动时电阻变大，滑
动变阻器和灯泡并联，此处的总电阻变大，分压变大，灯泡L2变亮，灯泡L1分压减小，变暗，D符合题意，ABC不符合题意。
故答案为：D.
【分析】根据混联电路的特点，并联处电阻变大分压变大，串联时，分压互相影响。
5．如图所示，电源电压保持不变，R1：R2：R3＝1：1：2．闭合开关S1、S2，电压表V1、V2的示数分别为U1、U2，电流表A的示数为I，只闭合开关S1，电压表V1、V2的示数分别为U1′、U2′，电流表A的示数为I′，则下列说法中错误的是（）
A. U1：U2＝1：1
B. U1′：U2′＝1：3
C. I：I′＝4：1
D. U2：U2′＝2：3【答案】 C
【解析】【解答】解：已知R1：R2：R3＝1：1：2，可设R1＝R2＝R，R3＝2R，
闭合开关S1、S2时，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，电路中电流表的示数：
I＝＝＝，
两电压表的示数分别为：
U1＝IR1＝ ×R＝，U2＝IR2＝ ×R＝，
则U1：U2＝：＝1：1，A符合题意；
只闭合开关S1时，R1、R2、R3串联，电压表V1测R1两端的电压，电压表V2测R2和R3两端的电压之和，电流表测电路中的电流，
此时电路中电流表的示数：
I′＝＝＝，
则I：I′＝：＝2：1，C不符合题意；
两电压表的示数分别为：
U1′＝I′R1＝ ×R＝，U2′＝I′（R2+R3）＝ ×（R+2R）＝，
则U1′：U2′＝：＝1：3，U2：U2′＝：＝2：3，BD符合题意。
故答案为：C
【分析】结合电路图，理清开关处于不同状态时元件的连接方式及电表的测量对象，根据电阻的串联和欧姆定律表示出电路中电流表的示数，再根据欧姆定律求出两电压表的示数，进一步得出两电压表的示数之比；根据电阻的串联和欧姆定律表示出此时电路中电流表的示数，然后求出两种情况下电流表的示数之比，再根据欧姆定律表示出两电压表的示数，进一步求出两种情况下电压表V1、V2的示数之比.
6．如图所示电路中，定值电阻R1=10Ω，沿动变阻器R2最大阻值为20Ω，电源电压保持U=6V不变，将滑片P滑至最右端，闭合S，下列说法正确的是（）
A. R1和R2串联在电路中
B. 电流表A1的示数是电流表A2示数的两倍
C. 当滑片P向左滑动的过程中，电压表V的示数与电流表A2的示数的比值保持不变
D. 将滑片P滑至最左端，电路仍能正常工作
【答案】 C
【解析】【解答】A.根据电路图判断，电流分别经过电阻，是并联电路，A不符合题意；
B.动力臂A1测量干路电流，A2测量R1的电流，由于R1和R2不相等，则并联时电流不相等，干路电流不是支路的2倍，B不符合题意；
C.当滑片移动时，电压表测量电源电压，示数不变，电流表A2测量定值电阻的电流，示数不变，所以两表的比值不变，C符合题意；
D.当滑片移至最左时，电流不经过R2，此时电源短路，D不符合题意。
故答案为：C.
【分析】根据电路的连接方式，结合电流表和电压表测量的位置，分别判断在电阻变化时，电流或电压的变化情况。
7．如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（）
A. 电流表A的示数变大
B. 电压表V的示数变大
C. 电压表V与电流表A的示数的比值变大
D. 电压表V与电流表A的示数的乘积变小
【答案】D
【解析】【解答】A. 此电路为串联电路，电压表测量电阻R1两端的电压，电流表测电路电流，当闭合电键S，向右移动滑动变阻器滑片P的过程中，滑动变阻器的电阻增大，电路的总电阻增大，根据欧姆定律，电路中的电流变小，即电流表的示数变小，A不符合题意他.
B. 根据串联电阻分压关系，滑动变阻器的电阻增大，分压将增大，根据串联电路电压特点，所以电阻R1两端的电压减小，即电压表示数变小，B不符合题意.
C. 电压表V与电流表A的示数的比值即为电阻R1的阻值，应不变，C不符合题意.
D. 因电压表与电流表的示数都变小，所以乘积将变小，D符合题意.、
故答案为：D.
【分析】R1与R2串联，电压表V测R1的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化分析.
8．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）
A. R x是定值电阻，其阻值为6Ω
B. 电路消耗的最小功率为0.6W
C. 滑动变阻器的最大阻值为50Ω
D. 当P从a端移向b端时，R x的阻值变大【答案】 B
【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；
当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，
电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.
当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：
，故C错误.
根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，
此时R x的阻值：
当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，
此时R x的值
由上述可知，R x不是定值电阻，故A错误.
当P从a端移向b端时，R x的阻值变小，故D错误.
故答案为：B.
【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.
9．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（）
A. 两个电流表的示数都变大
B. 两个电流表的示数都变小
C. 电流表A1示数不变，电流表A2示数变大
D. 电流表A1示数不变，电流表A2示数变小
【答案】D
【解析】【解答】解：（1）由图知，两电阻并联，电流表A1测R1的电流，A2测并联电路总电流。
因为并联电路各支路独立工作、互不影响，所以滑片移动时通过定值电阻R1的电流不变，即电流表A1示数不变，AB不符合题意；（2）当滑动变阻器的滑片P向右滑动时，变阻器连入电路中的电阻变大，由欧姆定律可知，通过变阻器的电流变小，因通过R1的电流不变，根据并联电路的电流规律可知，总电流变小，即电流表A2示数变小，D符合题意，C 不符合题意。
故答案为：D。
【分析】两电阻并联，电流表A1测R1的电流，A2测总电流：并联电路各支路独立工作、互不影响，故电流表A1示数不变；当滑动变阻器的滑片P向右滑动时，变阻器连入电路中的电阻变大，由欧姆定律分析通过其的电流变化，因通过R1的电流不变，根据串联电路电流的规律，分析电流表A2示数变化.

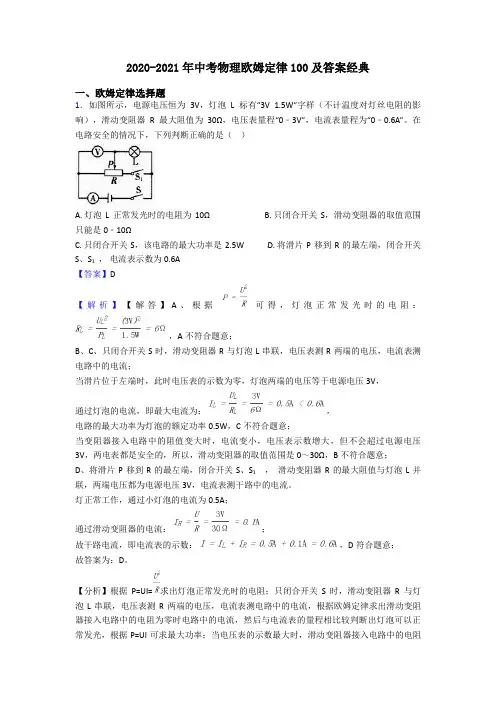

10．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。在电路安全的情况下，下列判断正确的是（）
A. 灯泡L正常发光时的电阻为10Ω
B. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10Ω
C. 只闭合开关S，该电路的最大功率是2.5W
D. 将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A
【答案】D
【解析】【解答】A、根据可得，灯泡正常发光时的电阻：
，A不符合题意；
B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流；
当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压3V，
通过灯泡的电流，即最大电流为：，
电路的最大功率为灯泡的额定功率0.5W，C不符合题意；
当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是0～30Ω，B不符合题意；
D、将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R的最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中的电流。
灯正常工作，通过小灯泡的电流为0.5A；
通过滑动变阻器的电流：；
故干路电流，即电流表的示数：，D符合题意；
故答案为：D。
【分析】根据P=UI=求出灯泡正常发光时的电阻；只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，根据P=UI可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据电源电压为3V变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围；将滑片P移到R的最左端，闭合开关
S、S1，滑动变阻器R与灯泡L并联，电压表测导线两端的电压，电流表测干路中的电流，由欧姆定律可求电流.
11．如图所示，将条形磁铁固定在静止的小车上，电路连接完整后，闭合开关S时，小车不动。变阳器的滑片P向左移动到某一位置时，小车开始向左运动。则下列变阳器接入电路的方式正确的是（）
A. a接e、d接f
B. a接e、b接f
C. c接e、d接f
D. c接e、b接f
【答案】A
【解析】【解答】根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的左端为N极，与固定在静止的小车上的条形磁铁相互排斥；
当变阻器的滑片P向左移动到某位置时，小车开始向左运动，说明斥力增大，则此时电路中的电流变大，磁性增强，则电阻变小，根据变阻器的接法，一上一下可知，a接e、d接f，如图所示：
故答案为：A。
【分析】此题涉及到安培定则、磁极间的相互作用、影响电磁铁磁性强弱的因素、滑动变阻器的接线柱的接法等多个知识点.
12．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）
A. 灯泡L变亮
B. 电压表V示数变大
C. 电流表A1示数变小
D. 电流表A2示数变大
【答案】 C
【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意；
根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；
当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。
故答案为：C。
【分析】电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化.
13．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（）
A. 滑片向右移动，甲表示数变小，乙表示数变大
B. 滑片向左移动，甲表示数变大，乙表示数变大
C. 滑片向左移动，甲表示数变大，乙表示数变小
D. 滑片向右移动，甲表示数变小，乙表示数不变
【答案】D
【解析】【解答】由实物图可知，电阻和滑动变阻器并联接入电路中，该电路为并联电路；电表乙并联在滑动变阻器两端，故乙为电压表，测量的是电源的电压，保持不变；电表甲串联在干路中，故甲为电流表，测量的是电源电压；
滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流减小，电流表示数减小，即甲表示数变小，乙表示数不变，D符合题意，A不符合题意；
滑片向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流增大；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流增大，电流表示数增大，即甲表示数增大，乙表示数不变，BC不符合题意；
故答案为：D。
【分析】由图可知是并联电路，电压表测量电源电压，当电阻增大时，电流减小.
14．如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同。下列说法正确的是（）
A. 电流表A1与A2的示数之比为1：4
B. 通过R0与R1的电流之比为4：1
C. R0与R1两端的电压之比为1：4
D. R0与R1的阻值之比为4：1
【答案】D
【解析】【解答】A. 如图电路，两电阻并联，电流表A1测量R0的电流，电流表A2测量干路电流。
因为干路电流一定大于支路电流，且电流表的两个量程为5倍的关系，所以两电流表指针所指位置相同时，干路电流为R0电流的5倍，即电流表A1与A2的示数之比为1：5，A不符合题意；
B. 得：，则
即通过R0与R1的电流之比为1：4，B不符合题意；
C. 两电阻并联，电压相等，C不符合题意；
D. R0与R1的阻值之比为：
，D符合题意；
故答案为：D。
【分析】R0与R1并联，电流表A1测R0中电流，电流表A2测干路电流，根据并联电路的电流特点结合两电流表指针所指位置相同可知两电流表的量程，根据指针位置相同时大量程示数是小量程示数的5倍可知两者的大小关系，根据并联电路的电流关系可知两电阻中电流的关系，根据并联电路的分流特点可知两电阻的关系，再根据欧姆定律求出两电阻的电压关系.
15．一只小灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0﹣3V、0﹣0.6A，滑动变阻器的规模为“10Ω1A”，他根据实验数据作出电压表、电流表示数的U﹣I图象，如图乙所示，则以下判断正确的是（）
A. 小灯泡的额定功率为0.88W
B. 滑片向左移时电压表示数变大，小灯泡变亮
C. 变阻器允许连入电路的最大阻约为8.82Ω
D. 小灯泡正常发光2s内，变阻器产生的电热为3.04J
【答案】 C
【解析】【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流 :
（1）因串联电路中总电压等于各分电压之和，
所以，灯泡两端的电压U L=3.8V时滑动变阻器两端的电压：
U R=U﹣U L=6V﹣3.8V=2.2V，
由图象可知，电路中的电流I=0.4A，
小灯泡的额定功率：
P L=U L I=3.8V×0.4A=1.52W，故A错误；
2s内变阻器产生的电热：
Q R=W R=U R It=2.2V×0.4A×2s=1.75J，故D错误；
（2）滑片向左移时，接入电路中的电阻变小，电路中的总电阻变小，电路中的电流变大，由图象可知，滑动变阻器两端的电压变小，灯泡两端的电压变大，灯泡的实际功率变大，即电压表的示数变小，小灯泡变亮，故B错误；
（3）当电压表的示数最大U R′=3V时，滑动变阻器接入电路中的电阻最大，
由图象可知，电路中的电流I′=0.34A，
则滑动变阻器接入电路中的最大电阻：
R大= = ≈8.82Ω，故C正确。
故选C。
【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流：（1）额定电压下灯泡的实际功率和额定功率相等，根据串联电路的电压特点求出滑动变阻器两端的电压，根据图象读出电路中的电流，根据P=UI求出小灯泡的额定功率，根据Q=W=UIt求出2s内变阻器产生的电热；（2）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知接入电路中电流的变化，根据图象可知灯泡两端
的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化，根据P=UI可知灯泡实际功率的变化，再根据灯泡的亮暗取决于实际功率的大小判断其亮暗的变化；（3）当电压表的示数最大时滑动变阻器接入电路中的电阻最大，根据图象读出电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的最大电阻。本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是从图象中读出电压和电流的对应值。
16．如图所示的电路，电源电压U=12V保持不变，滑动变阻器R0标有“100Ω1A”字样，灯泡L标有“6V6W”字样（灯丝电阻不随温度而变化），电流表量程为0～0.6A，电压表量程为0～15V. 为了确保测量准确，要求电表的示数不小于其最大测量值的1/3，要使测量准确并确保电路安全，下列判断正确的是（）
A. 灯泡L消耗的最小功率是0.24W
B. 正常发光时灯丝的电阻是12Ω
C. 电路中电流的变化范围是0.11A～0.6A
D. 滑动变阻器阻值的变化范围是14Ω～48Ω
【答案】A
【解析】【解答】灯泡灯丝的电阻P ，代入数据可得R＝6Ω，B不符合题意；考虑到
电表示数要求，电流表的示数为I1＝＝0.2A时，电路中电流最小，灯泡L消耗的功率最小，这时P＝I2R＝（0.2A）2×6Ω＝0.24W，A符合题意；当灯泡正常发光时，电路中电流
最大，I max＝＝1A，因电流表量程为0~0.6A，所以电路中电流的变化范围是0.2A～
0.6A，C不符合题意；当电路中电流最小时，电路中总电阻为R1＝＝60Ω，这时滑动变阻器连入电路的阻值为R01＝R1－R＝60Ω－6Ω＝54Ω，当电路中电流最时大，电路中
的总电阻为R2＝＝20Ω，这时滑动变阻器连入电路的阻值为R02＝R2－R＝20Ω－6Ω＝14Ω，当滑动变阻器的阻值在14Ω～54Ω范围内变动时，电压表的示数符合要求，所以滑动变阻器的阻值变化范围为14Ω～54Ω，D不符合题意。
故答案为：A。
【分析】灯泡L与滑动变阻器R0串联，电压表测R0两端的电压，电流表测电路中的电流.
（1）根据P=UI=求出正常发光时灯丝的电阻；
（2）根据欧姆定律求出灯泡正常发光时的电流，根据串联电路的电流特点结合电流表的量
程、滑动变阻器允许通过的最大电流确定电路中的最大电流，此时滑动变阻器接入电路中的电阻最小，根据欧姆定律求出此时电路中的总电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；
（3）由题意可知，电表的示数不小于其最大测量值的，据此求出电流表的最小示数，根据欧姆定律求出此时灯泡灯泡两端的电压，利用串联电路的电压特点求出滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器接入电路中的最大阻值，再利用P=UI求出灯泡L 消耗的最小功率.
17．如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）
A. 1：1、4：3
B. 1：2、1：3
C. 1：1、1：4
D. 1：4、1：1【答案】 A
【解析】【解答】解：当S1闭合、S2断开时，等效电路图如图1所示；当S1断开、S2闭合时，等效电路图如图2所示。
电源的电压不变，且两种情况下电压表测电源的电压，
所以两次电压表的示数不变，即U1：U2＝1：1；
两电阻并联，I1= ，I2=
则I1：I2═4：3。
故答案为：A。
【分析】结合电路图，理清开关处于不同状态时元件的连接方式及电表的测量对象，根据电源的电压不变判断电压表示数的变化，再根据并联电路的电压特点和欧姆定律表示出各支路的电流，根据并联电路的电流特点判断电流表示数的比值.
18．一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L
两端的电压变化分别是（）
A. 变大、变大
B. 变大、变小
C. 变小、变小
D. 变小、变大
【答案】 C
【解析】【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，
将滑片从左向右移动时，接入电路中的电阻变大，电路的总电阻变大，
由I可知，电路中的电流变小，即电流表的示数变小，AB不符合题意；
变阻器接入电路中的电阻变大，由串联电路的分压特点可知，滑动变阻器两端的电压变大，灯泡两端的电压变小，C符合题意、D不符合题意。
故答案为：C。
【分析】结合电路图，理清元件的连接方式，根据滑片的移动可知接入电路中电阻的变
化，根据欧姆定律I=可知电路中电流的变化，根据串联电路的电压特点可知L两端的电压变化.
19．小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω2A”．下列说法中错误的是（）
A. 电源电压为4.5V
B. 小灯泡的额定功率为1.5W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
【答案】D
【解析】【解答】解：（1）当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，
由图象可知，当电压表示数为1.5V时，电路中的电流I=0.3A，
由I= 可得，滑动变阻器两端的电压：
U滑=IR滑=0.3A×10Ω=3V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U=U L+U滑=1.5V+3V=4.5V，故A正确，不符合题意；（2）由图象可知，灯泡两端的电压为3V时，电路中的电流I′=0.5A，
因额定电压下灯泡的实际功率和额定功率相等，
所以，灯泡的额定功率：
P L额=U L额I′=3V×0.5A=1.5W，故B正确，不符合题意；
此时滑动变阻器两端的电压：
U滑′=U﹣U L额=4.5V﹣3V=1.5V，
滑动变阻器接入电路中的电阻：
R滑′ = =3Ω，故C正确，不符合题意；
滑动变阻器消耗的电功率：
P滑′=U滑′I′=1.5V×0.5A=0.75W，故D不正确，符合题意．
故选：D．
【分析】（1）当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，根据图象读出电路中的电流，根据欧姆定律求出滑动变阻器两端的电压，根据串联电路的电压特点求出电源的电压；（2）由图象可知电压表的示数为3V时对应的电流，根据P=UI 求出灯泡的额定功率，根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路中的电阻，根据P=UI求出此时滑动变阻器消耗的电功率．
20．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）
A. 元件A的电阻是定值电阻，大小为5Ω
B. 元件B的电阻随温度的升高而减小
C. 把它们并联在1V电路中时，电路总功率为0.3W
D. 把它们串联在4.5V电路中时，元件B的电功率为1.8W
【答案】 D
【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；
由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，
由I＝可得：
R A＝＝＝5Ω，A符合题意；
B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、
0.6A，
由I＝可得R＝可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，
由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；
C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，
所以，它们两端的电压U A′＝U B′＝U′＝1V，
由图象可知，I A＝0.2A，I B＝0.1A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I′＝I A+I B＝0.2A+0.1A＝0.3A，
电路的总功率：
P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；
D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压U A″＝2V，B两端的电压U B″＝2.5V时符合，
所以，P B＝″U B″I B″＝2.5V×0.2A＝0.5W，D不符合题意。
故答案为：D
【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；
C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；
D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。
欧姆定律练习题（答案附后） 1．历史上第一个成功揭示电流与电压、电阻关系的物理学家是（） A．安培B．伏特C．焦耳D．欧姆 2．在学习物理学的过程中，经常会用到一些科学研究方法．下列事例中运用相同科学研究方法的是（） ①探究导体中电流与电压的关系；②探究串联电路中电流的规律； ③探究串联电路中电阻的规律；④探究导体电阻大小与长度的关系．A．①与④B．②与④C．②与③D．①与③ 3.小刚同学用如图电路探究“一段电路中 电流跟电阻的关系”。在此实验过程中，当 A、B两点间的电阻由5 Ω更换为10 Ω后， 为了探究上述问题，他应该采取的唯一操作 是【】 A.保持变阻器滑片不动 B.将变阻器滑片适当向左移动 C.将变阻器滑片适当向右移动 D.将电池个数增加 4．以下是对欧姆定律表达式的几种理解，其中正确的是（）
A．由I=U R 可得R=U I ，表示在通过导体电流一定时，R跟导体两端电压成正 比 B．由I=U R 可得R=U I ，表示在导体两端电压一定时，R跟通过导体的电流成 反比 C．I=U R 表示在导体电阻一定时，导体两端电压跟通过导体的电流成正比 D．I=U R 表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比 5．如图所示电路图，在探究电阻上的电流跟电压 的关系时，如何改变定值电阻R两端的电压，从 而得到多组电压、电流值（） A．保持R′的滑片位置不动 B．保持R的电压不变 C．保持R不变，调节R′的滑片到不同位置 D．保持电路中的电流不变 6．张华同学在探究通过导体的电流与其两端电 压的关系时，将记录的实验数据通过整理作出了 如图所示的图象，根据图象，下列说法错误的是 （） A．导体甲的电阻大于导体乙的电阻 B．通过导体甲的电流与其两端的电压成正比 C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
中考物理欧姆定律专题 一、欧姆定律选择题 1．如图所示的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（） A. 电流表示数变小，电压表示数变大 B. 电流表、电压表示数都变大 C. 电流表示数变大，电压表示数变小 D. 电流表、电压表示数都变小 【答案】 C 【解析】【解答】根据图像，是灯泡和滑动变阻器的串联电路，电压表测量灯泡分压，当滑片向左滑动，电阻减小，滑动变阻器分压减小，灯泡分压变大，所以电压表示数变大，电流表示数变大，C符合题意。 故答案为：C. 【分析】根据电阻变大时，电流减小，减小的电阻分压减小。 2．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（） A. 电磁铁的A端为N极 B. 小磁针静止时，N极水平指向左 C. 利用这一现象所揭示的原理可制成的设备是发电机 D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强 【答案】 C 【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意； B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N 极水平指向左，B不符合题意； C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意； D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意； 故答案为：C。
【分析】首先利用安培定则判断螺线管的磁极，再由磁极间的作用规律判断小磁针的指向；电磁感应是发电机的原理；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化. 3．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（） A. 甲、乙两元件的电流与电压都成正比 B. 乙元件是一个定值电阻且阻值大小为10Ω C. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3A D. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W 【答案】 C 【解析】【解答】解： AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误； C、甲、乙并联在2V电源时，甲和乙电压都为2V， 由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确； D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V， 所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误． 故选C． 【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化； （2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流； （3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率． 4．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）
2019年物理中考压轴题及答案物理学是研究物质运动最一般规律和物质基本结构的学科。查字典物理网小编为大家带来了物理中考压轴题及答案，希望同学们在中考中能够取得优异的成绩。 2019年物理中考压轴题及答案 一、填空题 1.(2019，芜湖一模)自行车的轮胎上刻有花纹是为了__增大__(选填“增大”或“减小”)摩擦。如图所示，用重垂线来检查墙壁上的画是否挂正，利用了重力的方向始终是__竖直向下__的。 2.(2019，马鞍山模拟)小滨用10 N的水平推力匀速推动放在水平地面上的课桌，则课桌受到地面对它的摩擦力大小为__10__N;小滨将课桌内的书包拿走后，把课桌沿原路线用水平力推回的过程中，课桌受到的摩擦力__小于__(选填“大于”“等于”或“小于”)10 N。 3.(2019，东营)立定跳远时，如果起跳板上有沙粒，起跳时就会感觉很滑，影响跳远成绩，这是因为起跳板上的沙粒把滑动变为__滚动__，使摩擦力大大减小。 4.(2019，武汉)用手拍桌子，手感觉疼，说明力的作用是__相互__的。同学们下楼时不能拥挤走得太快，否则前面的同学意外停下来，后面的同学由于__惯性__会继续前进，容易发生踩踏事故。 5.(2019，武汉)如图所示，用力打击一摞棋子中间的一个，该棋子由静止开始沿水平方向飞出，这表明：__力可以改变物体的运动状态__。上面的棋子由于__惯性__要保持原来的静止状态，同时，这些棋子因
为受到__重力__的作用，又落到下面的棋子上。 6.(2019，淮北模拟)“阿波罗”登月飞船脱离地球引力后关闭所有发动机，在不受力的情况下，由于__惯性__仍可继续飞行，奔向月球，说明了力__不是维持物体运动的原因__;在接近月球时，向前喷气使飞船受到__向后__(选填“向前”或“向后”)的力而减速，这说明了力的作用是__相互的__。 7.(2019，安庆模拟)如图所示，A物体重40 N，B物体重12 N。A物体在绳子水平拉力作用下沿水平桌面向右做匀速直线运动，它受到桌面的摩擦力为__12__ N。如果要使A物体匀速向左运动，则应给它施加一个大小为__24__ N的水平向左拉力。 二、选择题 8.(2019，曲靖)如图所示的各种装置或工具，主要应用物体的弹性来工作的是(B) A.足球对桌子的压力与桌子对足球的支持力 B.桌子对地球的压力与地球对桌子的支持力 C.足球受到的重力与桌子对足球的支持力 D.桌子受到的重力与地球对桌子的支持力 9.(2019，黄山模拟)“歼-15”是我国第一代航母舰载机。下列能正确表示其在空中飞行时所受的重力方向的是(C) 10.(2019，菏泽)下列做法属于减小摩擦的是(B) A.冬天，在结冰的马路上撒一些细沙以方便路人行走 B.在生锈的自行车轴上滴一些油，骑车就会感觉轻松一些
三、综合练习 （一）选择题 1．关于压力的说法中，正确的是：（ ） A ．压力的大小总等于物体重力大小 B ．压力的方向总是竖直向下 C ．压力的方向总垂直于物体表面 D ．压力的大小决定了压强大小 2．静止液体内部某点的压强，与下面哪个因素有关：（ ） A ．全部液体的重力 B ．液体的体积 C ．容器底面积的大小 D ．液体的密度 3．有一根盛有液体的长玻璃管，开口向上竖直放置，然后逐渐倾斜，则液体对管底的压强将：（ ） A ．增大 B ．不变 C ．减小 D ．变化不定 4．如图8所示的四幅图中，有利于增大压强的是：（ ） 5．如图9所示，将一个普通的乒乓球轻轻放入漏斗中，用电吹风从管里向上吹气，那么以下分析正确的是：（ ） A ． 球被向上吹起，因为其下方气体流速大，压强大B ． 球被向上吹起，因为其下方气体流速大，压强小 C ．球不会被向上吹起，因为其下方气体流速大，压强大D ．球不会被向上吹起，因为其下方气体流速大，压强小 6．下列关于浮力的叙述中，正确的是( ) A ．物体浸没在水中的深度越大，受到的浮力也就越大 B ．同一木块分别漂浮在水面和酒精上，在酒精面上受到的浮力小于在水面上的浮力 C ．物体浸在液体中受到的浮力由自身的重力决定 D ．物体浸在液体中受到的浮力由排开液体的重力决定 7．两个完全相同的容器中分别盛有质量相等的水和酒精，如图10所示，下列说法正确的是：（ ） A ．两容器底受到压力相等 B ．液面下深度相同的两处A 、B 所受液体压强相等 C ．盛水容器底部受到压强较大 D ．盛水容器底部受到压强较小 8．如图11所示三个容器，底面积相等，若都装入相同质量的酒精，则酒精对容器底部的压强：（ ） A ．一样大 B ． A 最大 C ． B 最大 D ． C 最大 9 ） A ．平放 B ．侧放 C ．立放 D ．与放法无关 10．将一重为80N 的物体，放人一盛满水的溢水杯中，从杯中溢出了30N 的水，则物体 图8
一、初中物理欧姆定律问题 1．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ） A ．此时灯泡的电阻为8Ω B ．此时灯泡和滑动变阻器的阻值之比为8∶7 C ．该电路能探究串联电路电流的特点 D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】 由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。 【详解】 A ．此时灯泡电阻 L 2.4V 8Ω0.3A U R I = == 故A 正确，不符合题意； B ．滑动变阻器两端电压 L = 4.5V 2.4V 2.1V U U U -=-=滑 此时灯泡与滑动变阻器的阻值之比 L L 2.4V 82.1V 7 R U R U ===滑滑 故B 正确，不符合题意； C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。 D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。 故选D 。
2．在图所示的电路中，电源电压U 保持不变。现有如下两种操作：①用电压为2U 的电源 替换原来的电源；②将滑动变阻器滑片向右移。其中可以使电流表A 1示数与A 2示数的比值变大的操作有 A ．只有①可行 B ．只有②可行 C ．①②都不行 D ．①②都可行 【答案】B 【解析】 【详解】 由图可知，R 1和R 2并联，电流表A 1测量干路中的电流，电流表A 2测量通过R 2的电流，用电压为2U 的电源替换原来的电源，两电阻不变，由I =U R 可知电流表A 1示数与A 2示数大小不变，两电表示数之比也不变，不可行； 并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A 1示数与A 2示数的比值 121 1222212 111U I I I R R I U I I I R R +==+=+=+， 将滑动变阻器滑片向右移，接入电路中的电阻变大，即R 2的阻值变大，R 1的阻值不变， 2 1R R 变大，2I I 变大，电流表A 1示数与A 2示数的比值变大，②可行，故选B 。 3．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ） A ．电源电压为 4V B ．电路总功率的最大值为 2.4W C ．R 1 电功率的最小值为 0.4W D ．R 2 的最大阻值为 10Ω
2020年中考物理试题及答案详细解答 注意事项: 1.本试卷共6页，五大题，22小题，满分70分，考试时间60分钟。请用蓝、黑色水笔或圆珠笔直接答在试卷上。 2.答卷前请将密封线内的项目填写清楚。 一、填空题(每空1分，共14分> 1.为了纪念物理学家的杰出贡献，常以他们的名字命名物理量的单位。如:以安培命名电流的单位，以_________命名_________的单位。 【答案】牛顿力(或欧姆电阻；焦耳能量等> 【评析】本题主要是对物理学史的简单考查，初中物理中出现的物理学家及其重要贡献。 2.图1是用带孔的竹管与药瓶制成的简易乐器，吹奏时发出的声音是由空气柱的_______产生的，用手按住不同的孔，是为了改变声音的_____________. 【答案】振动音调 【评析】这题考察的是声音的产生，声音的三要素。一切发声的物体都在振动，振动的物体一定不会发生。音调指声音的高低，俗称声音的粗细，由物体振动的快慢决定；响度指声音的大小，俗称音量的大小，由物体振动的强弱及距声源的位置决定；音色指声音的特色，是区分发声体的依据。 3.生活中的“粘”字常与一些物理现象有关，如:吃冰棒时会感到粘舌头，这是由于水发生了现象______________(填物态变化名称>;表面平滑的铅块紧压后会粘在一起，这是因为分子间存在___________.【答案】凝固引力 【评析】本题考查的是物态变化和分子热运动。经过分析题意，吃冰棒时感到粘舌头，是由于液态水转化成固态冰，属于凝固现象；分子之间存在引力和斥力，表面平滑的铅块紧压后会粘在一起就是对分子之间存在引力的考查。 4.图2为一木块在水平桌面上向右运动时的频闪摄影照片，所用闪光灯每隔相等时间闪亮一次，拍下此时木块的位置。由照片记录可知木块的速度此过程中________，木块受到的摩擦力____________。(两空均选填“增大”、“减小”或“不变”> 【答案】减小不变 【评析】本题主要考查速度的大小及影响摩擦力大小的因素。比较速度大小的方法有三种：相同时间比较路程；相同路程比较时间；不同时间不同路程比速度。由题图可知，相同时间内木块运动的路程越来越短，说明木块的速度在不断减小。影响摩擦力大小的因素只有两个:压力的大小及接触面的粗糙程度，和速度无关，所以摩擦力大小不变。 5.小明家的电能表月初的数字是，月末表盘的示数如图3所示。若按0.5元1kW·h的标准收费，他家本月应缴纳电费___________元。若电能表的转盘在l0min内转过400转，则接在该电能表上的用电器总功率为_____________W。
初中物理压强专题训练答案及解析 一、压强 1．如图所示，一个装满水的饮料瓶，正放在水平桌面上时，瓶底对桌面的压力为a F ，压强为a P ，倒放在水平桌面上时，瓶盖对桌面的压力为b F ，压强为b P ，则 A ．a b F F =，a b P P < B ．>a b F F ，a b P P = C ．a b F F =，a b P P = D ．a b F F <，a b P P < 【答案】A 【解析】 【详解】 放在水平面桌面上的物体，对桌面的压力等于物体的重力，所以，不管怎样放置，饮料瓶对桌面的压力都等于自身和液体的重力之和，即F a =F b =G 总；由于瓶盖的面积小于瓶底的面积，由p F s =知道，倒放时，对桌面的压强大，即p a
以用吸管吸饮料是大气压作用的结果．故C错误； D、丁图，切苹果器的刀片做得较薄是为了在压力一定时，通过减小受力面积来增大压强，故D正确； 故选C． 3．某同学用如图装置探究液体内部压强的特点．容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭．容器中加入液体后，橡皮膜两侧压强不同时，其形状会发生改变，下列图形符合实验事实的是 A．B．C．D． 【答案】D 【解析】 试题分析：液体压强与液体的深度有关，在其他条件相同时，液体越深，液体压强越大，液体压强与液体密度有关，在其他条件相同时，液体的密度越大，液体的压强越大，A橡皮膜两边装有同种液体，而且深度相同，故压强相同，橡皮膜不应发生形变，不符合题意；B容器装有同种液体且左边的液体深度小于右边液体深度，故右边压强大于左边压强，橡皮膜向左凸起，不符合题意；C容器装有不同液体，深度相同，右边盐水密度大于左边水的密度，故右边压强大于左边压强，橡皮膜向左凸起，不符合题意；D容器装有不同液体，深度相同，右边盐水密度大于左边水的密度，故右边压强大于左边压强，橡皮膜向左凸起，符合题意；故答案选D 考点：液体压强 4．如图所示，A、B两长方体置于水平地面上（已知m A＜m B、S A＞S B、h A=h B）．将两物体水平截去相同高度，剩余部分对地面的压强p A、p B和压力F A、F B的关系为 A．p A＜p B，F A=F B B．p A＜p B，F A＜F B C．p A＞p B，F A=F B D．p A＞p B，F A＞F B 【答案】B 【解析】 【详解】 根据题意知道，m A＜m B、S A＞S B、h A=h B，所以， V A＞V B，
初三物理欧姆定律计算题专题练习(难度加深)
————————————————————————————————作者：————————————————————————————————日期：
欧姆定律典型题 四、滑动变阻器电路 1．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求： （1）电阻R 1和电源电压 （2） 滑动变阻器移到右端时，电流表和电压表的读数。 2、在如图所示的电路中，电源电压为6伏且不变。电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。闭合电键S ，电流表示数为0.2安。 求：（1）电压表的示数； （2）电阻R 2连入电路的阻值； （3）若移动滑动变阻器滑片P 到某一位置时，发 现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。 3、、如图所示，R 1=10Ω，滑动变阻器R 2的阻值变化范围是0~20Ω。当滑片P 移至R 2的最左端时，电流表示数为0.6A 。当滑片P 移至R 2的最右端时，电流表和电压表的示数各是多少？ 9、右图所示，R 1=10Ω，将滑动变阻器R 2的滑片置于右端，这时电压 表、电流表的示数分别为10V 、0.2A 。 求：⑴、电阻R 1两端的电压； ⑵、当移动滑动变阻器的滑片后电流表的示数如 右下图所示，求这时滑动变阻器接入电路的电阻。 10、右图所示，电源的电压为6V 保持不变，电阻R 1=5Ω，变阻器R 2的最大阻值是10Ω。求：电流表、电压表的示数的变化范围。 11、如右图所示的电路中，R 1=30Ω，闭合开关S 后，滑动变阻器的滑片P 移动到a 端时，电流表的示数I 1=0.2A ；当滑动变阻器P 移动到b 端时，电流表的示数I 2=0.1Ω。求：滑动变阻器ab 间的阻值 Rab 是多少？ 三、取值范围 滑动变阻器专项 1、如图所示，R 为一个滑动变阻器，其阻值范围是0~50Ω，若电压的示数为1.5V ，电流表的示数为0.75A ，R 1=10Ω，电源电压U=12V ，（1）则R 2？ V U R 1 2 R R 3 A R 1 S R 2 P V A
一、初中物理欧姆定律问题 1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是 A．B． C．D． 【答案】C 【解析】 【详解】 A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意； B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意； CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的 总电阻越大，由 U I R =可知，电路中的电流越小，由U IR =可知，R两端的电压越小， 因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意； D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意． 故选C． 2．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是
A．B． C．D． 【答案】C 【解析】 【分析】 【详解】 由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。 A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变 小，电路中的总电阻变小，由I＝U R 可知，电路中的电流变大，即电流表的示数变大；热 敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数 U1＝U总?U2＝U总?IR2 因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误。 故选C。 【点睛】 由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．由题意可知温度升高时热敏电阻阻值的变化，根据欧姆定律可知电路中的电流和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进而分析可得图象。 3．如图所示，电源电压为4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（不考虑温度对灯丝电阻的影响）。在保证电路各元件安全的情况下，移动滑动变阻器的滑片，下列选项正确的是（） A．小灯泡的额定电流是0.6A B．电流表的示数变化范围是0.3A～0.6A C．电压表的示数变化范围是2V～3V D．滑动变阻器连入电路的阻值变化范围是6Ω～10Ω
压强图像分析专题 1.(2019宁夏,14)小明同学在研究液体内部压强的规律时，用甲、乙两种液体多次实验，根据实验数据画出了如图所示液体压强随深度变化的图像。则甲、乙两种液体的密度的关系是ρ甲________ρ乙（选填“大于”“小于”或“等于”）。 2.（2019重庆B卷，8）如图所示,将圆柱体甲.乙放在水平面上,已知ρ甲 >ρ乙，若沿水平方向切除相同的高度Δh,则下列图像中能正确表示余下部分对地面的压强p′与切去部分高度Δh的关系是 3.（2019盐城，11）现代建筑多采用中空双层玻璃窗隔热。实验表明，中空双层玻璃窗的隔热性能与两层玻璃间空气压强有关。实验测得中空双层玻璃内外温差与中间空气压强关系如图所示，则中空双层玻璃中间空气压强
A. 等于大气压强时，没有隔热效果 B. 小于10-1pa时，隔热效果变差 C. 在10-1~102pa时，隔热效果最好 D. 等于10-3pa时的隔热效果比104pa时好 4.(2019衡阳，17)如图是甲、乙两种液体的质量与体积关系图像，将相同的木块分别放入盛有甲、乙两种液体的容器a和b中，待木块静止时，两容器液面相平，下列说法正确的是 A. a容器盛的是甲液体，b容器盛的是乙液体 B. 木块在a容器内排开液体的质量较大 C. a、b两容器底部受到液体的压强相等 D. a、b两容器中木块下表面受到液体的压强相等 5.（2019呼和浩特，7）下列说法正确的是
A. 对于液体产生的压强，密度一定时，其压强与深度的关系可以用甲图表示 B. 水平面上静止的质量均匀、形状为正方体的物体，其对水平面的压强与其接触面积的关系可以用乙图表示 C. 对于不同物质，质量相同时，其密度与体积的关系可以用丙图表示 D. 流体产生的压强，其压强与流速变化的关系可以用丁图表示 6.（2019福建，33）将平底薄壁直圆筒状的空杯，放在饮料机的水平杯座上接饮料。杯座受到的压力F随杯中饮料的高度h变化的图象如图o饮料出口的横截面积S1＝0.8cm2，饮料流出的速度v＝50cm/s，杯高H＝10cm，杯底面积S2＝30cm2，g取10N/kg o （1）装满饮料时，杯底受到饮料的压力为多大？ （2）饮料的密度为多大？ （3）设杯底与杯座的接触面积也为S2，饮料持续流入空杯5s后关闭开关，杯对杯座的压强为多大？
初中物理欧姆定律练习题及解析 一、欧姆定律选择题 1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕 A. 电阻一定时，电流随着电压的增大而增大 B. 电阻一定时，电压随着电流的增大而增大 C. 电压一定时，电流随着电阻的增大而减小 D. 电压一定时，电阻随着电流的增大而减小 【答案】 C 【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。 全解；C 回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。 2．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（） A. 灯L2比L1亮 B. 灯L1、L2实际电压之比为1：2 C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了 D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2 【答案】 D 【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；
由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流； A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误； B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误； C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误； D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率 之比：===，故D正确； 故选D． 【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题． 3．如图所示的电路中,电源电压不变,开关s闭合,滑片P移动到b点时,R1消耗的功率为P1;滑片P移到小中点时,R1消耗的功率为 =2:9,滑片P在b点和在中点时，R2消耗的功率之比为（） A. 1:2 B. 2:5 C. 2:9 D. 4:9 【答案】D 【解析】【解答】设滑片P移到变阻器b点和中点时电路中的电流分别为I1、I2；已知P1:P′1＝2:9,由P＝I2R可得：，设滑动变阻器R2的最大阻值为R，滑片P在 中点和在b端时,R2消耗的功率之比： × ， 故答案为：D. 【分析】根据电路图可知,电阻R1与变阻器R2串联,电压表测量R1两端电压，电流表测量电
一、初中物理欧姆定律的实际应用问题 1．如图所示，电源电压保持不变，闭合电键S后，当滑动变阻器的滑片向右移动时，在①②③④各种情况中，数据变大的有 ①电压表V的示数 ②电流表A2的示数 ③电压表V的示数与电流表A的示数的比值 ④电流表A1与电流表A的示数的比值 A．只有①B．②和③C．只有③D．③和④ 【答案】D 【解析】 【分析】 【详解】 首先分析电路，滑动变阻器和电阻R1是串联，电流表A测量干路电流，A1表测量R1的电流，电流表A2测量滑动变阻器的电流，当滑动变阻器的滑片向右移动时，滑动变阻器的阻值增大，通过它的电流A2减小，干路电流A减小，但支路R1的电流不发生变化，电压表测量电源电压，也是各个支路电压，电压表与电流表A的比值是电路中的总电阻，总电阻是变大的，③正确；电流表A1不变，电流表A的示数减小，因此两表的比值增大，④正确，选D。 2．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小康等几个同学分别设计了如下所示的四种电路，其中可行的是 A．B． C．D． 【答案】ABC 【解析】 【分析】 【详解】 A、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通
过电阻的电流越小，故A可行，符合题意； B、由图知，两电阻串联在电路中，根据欧姆定律和串联电路电压规律可知电阻越大，电阻两端的电压越大，故B可行，符合题意； C、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，电流表测量干路电流，根据并联电路的电流特点可知通过每个电阻的电流大小；故C可行，符合题意； D、由图知，两电阻串联在电路中，通过两电阻的电流相等，所以电流表的示数不能反应R1和R2的阻值大小，故D不可行，不合题意． 故选ABC． 3．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，电源电压保持不变。闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从10V变化到20V，电压表V2的示数从14V变化到34V，则下列说法中正确的是（） A．电源电压为34V B．电阻R1的阻值为12Ω C．电路中最小电流为1A D．灯L的阻值始终是4Ω 【答案】AC 【解析】 【分析】 【详解】 由图可知灯泡L、定值电阻R1与滑动变阻器R2串联，电压表V1测定值电阻R1两端的电压，电压表V2测灯泡L与定值电阻R1两端的电压，所以灯泡两端电压等于电压表V2的示数减去电压表V1的示数。 A．当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，电压表V2的示数即为电源电压是34V，故A项正确； BC．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小，电压表V1的示数是10V，电压表V2的示数是14V，根据串联分压的特点可知滑动变阻器两端分得的电压为 R2234V14V20V U U U =-=-= 由 U I R =可得通过电路最小电流
2020年初中毕业暨升学考试试卷 物理 注意事项: 1.本试卷选择题共24分，非选择题共76分，全卷满分100分;考试时间100分钟. 2.答题前，考生务必将自己的姓名、考点名称、考场号、座位号用0.5毫米黑色墨水签字笔填写在答题卡的相应位置上;并认真核对条形码上的准考号、姓名是否与本人的相符合. 3.答客观题必须用2B铅笔把答题卡上对应题目的答案标号涂黑，如需改动，请用橡皮擦干净后，再选涂其他答案;答主观题须用0.5毫米黑色墨水签字笔写在答题卡上指定的位置上，不在答题区域内的答案一律无效;不得用其他笔答题. 4.考生答题必须答在答题卡上，答在试卷和草稿纸上一律无效. 一、选择题(本题共12小题，每小题2分，共24分.每小题给出的选项中只有一个 ．．．．选项符合题意) 1.如图的常见器具都应用了杠杆，其中属于省力杠杆的是 2.以下与人有关的数据，合理的是 A.头发丝的直径约为60μm B.人体的正常体温约为39℃ C..中学生的体重约为50N D.通常人骑自行车时的功率约为800W 3.舞台表演常会用干冰制造白雾，以渲染气氛.白雾的形成属于物态变化中的 A.汽化 B.液化 C.升华 D.凝华 4.流体的压强与流速有关，下列现象与这一物理知识无关 ．．的是 A.甲图中，同学向前吹气，纸条向上运动 B.乙图中，在气球的左侧吹气，气球向左侧运动 C.丙图中，同学用吸管吸饮料，饮料进入口中 D.丁图中，在硬币上方吹气，可以将硬币吹入碗中
5.关于光现象，下列说法正确的是 A.镜面反射遵循光的反射定律，漫反射不遵循光的反射定律 B.光从空气斜射入水中，折射光线偏向法线方向，且比入射光线弱 C.红黄蓝三种色光等比例混合，可以得到白光 D.红外线可使荧光物质发光 6.关于内能，有以下四个观点，你认为正确的是 ①热机在做功冲程中内能转化为机械能 ②物体温度越低，内能越小，所以0℃的物体没有内能 ③两物体相互接触时，热量总是从内能大的物体转移到内能小的物体 ④改变物体内能的方法有很多，但本质上只有做功和热传递两种方式 A.①② B.②③ C.①④ D.③④ 7.生活中经常会出现由于用电不规范造成的安全事故，以下符合安全用电原则的是 A.用电器的金属外壳应接地 B.用电器失火时，应先灭火，再切断电源 C.使用测电笔辨别火线和零线时，手应与笔尖接触 D.家庭电路中，控制用电器的开关应接在零线和用电器之间 8.质量为m的小环穿在固定的光滑曲杆上，从某点A静止释放后沿曲杆运动，如图所示.不计空气阻力，下列说法正确的是 A.只要A点高于D点，小环就能到达D点 B.若小环能到达D点，离开D点后将竖直向下运动 C.小环从A点到D点，重力势能一直减小，机械能不变 D.小环从A点到B点，动能一直增加，机械能不变 9.下列说法中正确的是 A.电能表是用来测量电功率的 B.江苏田湾核电站是利用核裂变发电的 C.神舟十一号与天宫二号对接过程中是相对静止的 D.根据能量守恒定律，能量不会消失，所以是不会有能源危机的 10.在探究蹄形磁体周围磁场的实验中，老师将玻璃板平放在磁体上，并均匀地撒上一层铁 屑，轻敲玻璃板，铁屑就会有序地排列起来，如图. 对实验中有关现象的分析不正确的是 A.撒铁屑的目的是将原来不存在的磁场显示出来 B.铁屑在磁场中被磁化成一个个小磁体 C.轻敲玻璃板，铁屑由于具有惯性会与玻璃板分离 D.轻敲玻璃板，铁屑与玻璃板分离后，不受摩擦力，铁屑在磁力作用下排列有序
一、初中物理压力与压强问题 1．甲、乙、丙三个相同的柱形容器分别盛有不同液体，均放在水平桌面中央。将同—正方体物体先后放入这三个容器中，所处的位置如图所示。则下面判断正确的是（） A．比较物体所受到的浮力，则F浮甲
中考物理专题辅导——欧姆定律 考点剖析： 1．电量（Q ）：电荷的多少叫电量．电量单位是库仑（C ） 2．电流强度（I ）． （1）是表示电流强弱的物理量． （2）定义：1 s 内通过导体横截面的电量． （3）定义式： （4）国际单位：安培（A ）1 A ＝1000 m A 1 m A ＝1000 μA （5）测量工具：电流表，符号 3．电压（U ） （1）电压是使电荷定向移动形成电流的原因． （2）公式：U ＝ Q W ，其中W 表示电功，Q 表示电量． （3）国际单位：伏特（V ）1 kV ＝1000 V l V ＝1000 mV （4）测量工具：电压表，符号 4．电阻（R ） （1）意义：表示导体对电流阻碍作用大小的物理量． （2）电阻是导体本身的一种性质 导体的电阻是由它的长度、横截面积和材料决定的，导体的电阻还跟温度有关． （3）国际单位：欧姆（Ω） 1 M Ω＝1000 k Ω＝106Ω 1 k Ω＝1000 Ω （4）超导现象：对大多数导体来说，温度越高，电阻越大． 一些金属或合金，当温度降低到某一数值时，它的电阻变为零．这种现象称为超导现象． 5．欧姆定律 （1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比． （2）公式I ＝ R U 变形公式U ＝IR R ＝I U 6．串、并联电路I 、U 、R 特点 图 电流 I ＝I 1＝I 2 I ＝I 1＋I 2 电压 U ＝U 1＋U 2 U ＝U 1＝U 2 电阻 R ＝R 1＋R 2 R 1 ＝11R ＋2 1R
2．考查并联电路的电阻 复习并联电路的总电阻公式 R 1＝1 1R ＋21R ＋…… 因为并联电路的电阻公式是一个分数公式，不易计算，记住下面的规律，可以帮助你计算电阻 （1）两个电阻并联：R ＝2121R R R R ． （2）n 个相同的电阻R 1并联；R ＝n R 1． （3）并联后的总电阻一定小于分电阻中最小的一个． （4）两个电阻R 1、R 2并联，当R 1不变，R 2增大时，总电阻变大． 3．计算串、并联电路中的I 、U 、R 4．串、并联电路中电阻、电流、电压的变化 例题精析： 例2、关于公式 R ＝ I U 的物理意义，下面说法中正确的是 （ ） A ．导体的电阻与它两端的电压成正比，和通过它的电流成反比 B ．导体中通过的电流越大，则电阻越小 C ．加在导体两端的电压越大，则电阻越大 D ．导体的电阻等于导体两端的电压和通过它的电流之比 例3、若导体两端电压为6V 时，通过它的电流强度是0.1 A ，则该导体的电阻大小为________Ω；若该导体两端电压为3V ，则通过它的电流强度为________A ；若两端电压为零，则该导体的电阻为________Ω． 例4、王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中________Ω和________Ω两个电阻________联来获得；还可以选择其中________Ω和________Ω的两个电阻________联来获得． 例5、如图1所示，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右滑动时，电压表 （ ）
最新中考物理欧姆定律真题汇编(含答案) 一、欧姆定律选择题 1．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（） A. 灯泡L变亮 B. 电压表V示数变大 C. 电流表A1示数变小 D. 电流表A2示数变大 【答案】 C 【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意； 根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意； 当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。 故答案为：C。 【分析】电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化. 2．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（） A. R0的阻值是5Ω B. 电路的最大总功率12.8W C. R0的最小功率是1.6W D. 滑动变阻器最大阻值是35Ω 【答案】 C
【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。（1）当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，电路中的电流最大，此时电路的总功率最大， 由乙图可知，电路中的最大电流I大＝1.6A， 由I＝可得，R0的阻值： R0＝＝＝5Ω，A符合题意； 电路的最大总功率： P大＝UI大＝8V×1.6A＝12.8W，B符合题意；（2）当滑动变阻器接入电路的电阻最大时，电压表的示数最大，电流表的示数最小，R0的功率最小， 由乙图可知，电路中的最小电流I小＝0.2A，变阻器R两端的电压U R＝7V， 则R0的最小功率： P0小＝I小2R0＝（0.2A）2×5Ω＝0.2W，C不符合题意； 滑动变阻器的最大阻值： R大＝＝＝35Ω，D符合题意。 故答案为：C。 【分析】结合电路图，理清元件的连接方式及电表的测量对象，当滑动变阻器接入电路的电阻为0时，电路中的电流最大，此时电路的功率最大，根据图象读出电路中的最大电流，根据欧姆定律求出R0的阻值，利用P=UI求出电路的最大功率；当滑动变阻器接入电路的电阻最大时，电压表的示数最大，电流表的示数最小，R0的功率最小，根据图象读出电路的最小电流和变阻器两端的电压，根据P=UI=I2R求出R0的最小功率，再利用欧姆定律求出滑动变阻器的最大阻值. 3．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（） A. 电压表示数不变，电流表示数变大 B. 电压表示数变大，电流表示数变小 C. 电压表示数变小，电流表示数变小 D. 电压表示数变大，电阻R1的电功率变大【答案】 D 【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动 时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由 知，电路中的电流变大，即电流表的示数变大；根据，电阻R1的电流增大，两端
