一、刀具分类
刀具材料的种类很多，常用的材料有工具钢、硬质合金、陶瓷和超硬材料四大类。
1、碳素工具钢
碳素工具钢是指碳的质量分数为0.65％～1.35％的优质高碳钢。用做刀具的牌号一般是T10A和T12A。常温硬度60～64HRC。当切削刃热至200～250℃时，其硬度和耐磨性就会迅速下降，从而丧失切削性能。碳素工具钢多用于制造低速手用工具，如锉刀、手用锯条等。
2、合金工具钢
为了改善碳素工具钢的性能，常在其中加入适量合金元素如锰、铬、钨、硅和钒等，从而形成了合金工具钢。常用牌号有9SiCr、GCrl5、CrWMn等。合金工具钢与碳素工具钢相比，其热处理后的硬度相近，而耐热性和耐磨性略高，热处理性也较好。但与高速钢相比，合金工具钢的切削速度和使用寿命又远不如高速钢，使其应用受到很大的限制。因此，合金工具钢一般仅用于取代碳素工具钢，作一些低速、手动刀具，如手用丝锥、手动铰刀、圆板牙、搓丝板等。
3、高速钢
高速钢是一种含钨、铝、铬、钒等合金元素较多的高合金工具钢。高速钢主要优点是具有高的硬度、强度和耐磨性，且耐热性和淬透性良好，其允许的切削速度是碳素工具钢和合金工具钢的两倍以上。高速钢刃磨后切削刃锋利，故又称之为“锋钢”和“白钢”。高速钢是一种综合性能好、应用范围较广的刀具材料，常用来制造结构复杂的刀具，如成形车刀、铣刀、钻头、铰刀。拉刀、齿轮刀具等。
高速钢按其用途和性能不同，可分普通高速钢和高性能高速钢；按其化学成分不同，又可分为钨系高速钢和钨钼系高速钢。
1) 普通高速钢是指加工一般金属材料用的高速钢。常用牌号有W18Cr4V和W6Mo5Cr4V2。
① W18Cr4V属钨系高速钢，它具有性能稳定，刃磨及热处理工艺控制方便等优点，但因钨价较高，且使用寿命短故使用较少。
② W6Mo5Cr4V2属钨钼系高速钢，它的碳化物分布均匀，抗弯强度，冲击韧度和高温塑性都比W18Cr4V好，但磨削工艺略差。因其使用寿命长、价格低，故被广泛使用。
2) 高性能高速钢是在普通高速钢中再加入一些合金元素，以进一步提高它的耐热性、耐磨性。其切削速度可达50～lOOm／min。主要用于不锈钢、耐热钢、高强度钢等难加工材料的切削加工。有高钒高速钢和超硬高速钢等。
①高矾高速钢(W12Cr4V4Mo)由于钒、碳含量的增加提高了耐磨性，刀具寿命比普通高速钢提高2～4倍，但是随着钒含量的提高使其磨削性能变差。故使用较少。
②超硬高速钢是为了加工一些难以加工的材料而发展起来的。其常温硬度。高温硬度、耐热性和耐磨性都比普通高速钢高，具有良好的综合性能，可以加工
高温合金、钛合金、难熔合金、超高强度等难以加工的材料。
钴高速钢(如：W2Mo9Cr4VCo8)是一种综合性能较好的超硬高速钢，在国外使用较广，但因我国钴资源缺乏，价格昂贵，故使用不多。铝高速钢(如：2Mo5Cr4V2Al)是我国在钨钼系高速钢(W6MoCr4V2)的基础上研制的一种新型高速钢，其性能已接近钴高速钢，但价格却低得多。铝高速钢的淬火温度较窄，氧化脱碳倾向较严重，因此在使用时需严格控制其热处理工艺。
4、硬质合金
硬质合金是用粉末冶金方法制造的合金材料，它是由高硬度、高熔点的金属碳化物(WC、TiC等)粉末，用钴等金属粘结剂在高温下烧结而成。
硬质合金的硬度较高，常温下可达89～93HRA，耐磨性和耐热性均高于工具钢，在800～1000℃时仍能进行正常切削，其切削速度是高速钢的几倍，刀具寿命也提高了几十倍，并能加工高速钢刀具难以切削加工的材料，因此被广泛应用。但是它也存在抗弯强度和冲击韧度比高速钢低，刃口不能磨得象高速钢刀具那样锋利等不足之处。
硬质合金按其化学成分和使用特性可分为钨钴类(YG)、钨钛钴类(YT)、钨钛(钽)铌钴类(Yw)和碳化钛基类(YN)等四类。
(1) 钨钴类硬质合金(YG) 是由WC和Co组成的、其韧性、磨削性能和导热性好。主要适用于加工脆性材料(如铸铁)，有色金属和非金属材料。
钨钴合金的常用牌号有YG3、YG6、YG6X和YG8。合金中钴含量越高其韧性越好，适用于粗加工；钴含量低的，用于精加工。另外，细颗粒(YG6X)硬质合金比中颗粒(YG6)硬质合金的硬度高、耐磨性好，但抗弯强度略有降低。
(2) 钨钴钛类硬质合金(YT) 是由WC、TiC和Co组成的。由于在合金中加入了TiC，使其耐磨性提高，但抗弯强度、磨削性能和热导率却有所下降。由于其低温脆性较大，不耐冲击，故仅适用于高速切削一般材料而不宜用来加工脆性材料。
钨钴钛类合金的常用牌号有YT5、YTl4、YTl5、YT30。TiC含量越多的牌号硬度和耐磨性也越高，但抗弯强度和热导率则较低。因此当切削条件比较平稳，要求强度和耐磨性高时，应选用TiC含量多的牌号；当刀具在切削过程中承受冲击和振动容易引起崩刃时，应选用TiC含量少的牌号。
(3) 钨钛钽(铌)钴类硬质合金(Yw) 在合金中加入适量的碳化钽(TaC)或碳化铌(NaC)以提高合金的高温硬度、强度、耐磨性、粘结温度和抗氧化性。同时，韧性也有所提高，具有较好的综合切削性能。主要用于加工难以切削的材料和断续切削。其常用牌号有Ywl和YW2。
(4) 碳化钛基类硬质合金(YN) 是由TiC为硬质相，用镍(Ni)、钼(Mo)为结合剂的硬质合金。其优点是硬度高、抗粘结能力、抗月牙洼磨损能力和抗氧化能力都很强。在1000℃以上的高温下，仍能进行切削加工。适用于合金钢、工具钢，淬火钢等作连续精加工，常用牌号有YN05、YNl0。
常用硬质合金牌号及其应用场合，见表1-8。 5、超硬刀具材料及其他刀
具材料
5 、超硬刀具材料主要是指金刚石、立方氮化硼和陶瓷。
1) 金刚石是自然界中最硬的材料，其硬度可达10000HV。天然金刚石价格昂贵，很少使用。人造金刚石以石墨为原料经高温烧结而成，主要用于高速精细车削、镗削有色金属及其合金和非金属材料。切削铜合金或铝合金时切削速度可达800～3800m／min。由于金刚石刀具具有较高的耐磨性，加工尺寸稳定和刀具使用寿命长，所以常应用在数控机床、组合机床和自动机床上，加工后表面粗糙度可达0.1～0.025μm。但金刚石刀具耐热性差，切削温度不宜超过700—
800℃；强度低、脆性大、对振动敏感，只宜微量切削；与铁有较强的化学亲合力，故不适合加工黑色金属。
2) 立方氮化硼是用高温高压的方法制成的。立方氮化硼的优点是化学稳定性好，切削温度在1000℃以下不会氧化，因此在高速切削淬硬钢、冷硬铸铁时，刀具的粘结、扩散磨损较小。同时其耐热性比金刚石好，摩擦因数小，硬度和耐热性仅次于金刚石。具有良好的切削性能和磨削工艺性，能用一般金刚石砂轮磨削。
立方氮化硼刀具一般是采用硬质合金为基体的复合立方氮化硼双层刀片，主要用于加工高硬度(64～70HRC)的淬硬钢和冷硬铸铁、高温合金等难加工材料。
3) 陶瓷的主要成分是氧化铝（A1203），其硬度、耐热性和耐磨。性均比硬质合金高，允许的切削速度比硬质合金高20％～25％。在切削时，摩擦因数小，切削时不粘刀，不容易产生积屑瘤，能获得较小的表面粗糙度值和尺寸稳定性。其缺点是脆性大，切削时易崩刃，因此在使用范围上受到很大的限制。目前我国研制出的金属陶瓷材料，主要用于切削硬度为45～55HRC的工具钢和淬火钢。
常用刀具材料分类、特点及应用 刀具材料的切削性能直接影响着生产效率、工件的加工精度、已加工表面质量和加工成本等，所以正确选择刀具材料是设计和选用刀具的重要容之一。 1.刀具材料应具备的性能 金属切削时，刀具切削部分直接和工件及切屑相接触，承受着很大的切削压力和冲击，并受到工件及切屑的剧烈摩擦，产生很高的切削温度，即刀具切削部分是在高温、高压及剧烈摩擦的恶劣条件下工作的。因此，刀具切削部分材料应具备以下基本性能。 1.1 高的硬度和耐磨性 硬度是刀具材料应具备的基本特性。刀具要从工件上切下切屑，其硬度必须比工件材料的硬度大。 耐磨性是材料抵抗磨损的能力。一般来说，刀具材料的硬度越高，耐磨性就越好。组织中硬质点（碳化物、氮化物等）的硬度越高，数量越多，颗粒越小，分布越均匀，则耐磨性越高。但刀具材料的耐磨性实际上不仅取决于它的硬度，而且也和它的化学成分、强度、纤维组织及摩擦区的温度有关。 1.2 足够的强度和韧性 要使刀具在承受很大压力，以及在切削过程常要出现的冲击和振动的条件下工作，而不产生崩刃和折断，刀具材料就必须具有足够的强度和韧性。 1.3 高的耐热性 耐热性是衡量刀具材料切削性能的主要标志。它是指刀具材料在高温下保持硬度、耐磨性、强度和韧性的性能。 1.4 导热性好 刀具材料的导热性越好，切削热越容易从切削区散走，有利于降低切削温度。刀具材料的导热性用热导率表示。热导率大，表示导热性好，切削时产生的热量就容易传散出去，从而降低切削部分的温度，减轻刀具磨损。
1.5 具有良好的工艺性和经济性 既要求刀具材料本身的可切削性能、耐磨性能、热处理性能、焊接性能等要好，且又要资源丰富，价格低廉。 2.常用刀具材料分类、特点及应用 刀具材料可分为工具钢、高速钢、硬质合金、瓷和超硬材料等五大类。常用刀具材料的主要性能及用途见表2-1。
一、刀具分类 刀具材料的种类很多，常用的材料有工具钢、硬质合金、陶瓷和超硬材料四大类。 1、碳素工具钢 碳素工具钢是指碳的质量分数为0.65％～1.35％的优质高碳钢。用做刀具的牌号一般是T10A和T12A。常温硬度60～64HRC。当切削刃热至200～250℃时，其硬度和耐磨性就会迅速下降，从而丧失切削性能。碳素工具钢多用于制造低速手用工具，如锉刀、手用锯条等。 2、合金工具钢 为了改善碳素工具钢的性能，常在其中加入适量合金元素如锰、铬、钨、硅和钒等，从而形成了合金工具钢。常用牌号有9SiCr、GCrl5、CrWMn等。合金工具钢与碳素工具钢相比，其热处理后的硬度相近，而耐热性和耐磨性略高，热处理性也较好。但与高速钢相比，合金工具钢的切削速度和使用寿命又远不如高速钢，使其应用受到很大的限制。因此，合金工具钢一般仅用于取代碳素工具钢，作一些低速、手动刀具，如手用丝锥、手动铰刀、圆板牙、搓丝板等。 3、高速钢 高速钢是一种含钨、铝、铬、钒等合金元素较多的高合金工具钢。高速钢主要优点是具有高的硬度、强度和耐磨性，且耐热性和淬透性良好，其允许的切削速度是碳素工具钢和合金工具钢的两倍以上。高速钢刃磨后切削刃锋利，故又称之为“锋钢”和“白钢”。高速钢是一种综合性能好、应用范围较广的刀具材料，常用来制造结构复杂的刀具，如成形车刀、铣刀、钻头、铰刀。拉刀、齿轮刀具等。 高速钢按其用途和性能不同，可分普通高速钢和高性能高速钢；按其化学成分不同，又可分为钨系高速钢和钨钼系高速钢。 1) 普通高速钢是指加工一般金属材料用的高速钢。常用牌号有W18Cr4V和W6Mo5Cr4V2。 ① W18Cr4V属钨系高速钢，它具有性能稳定，刃磨及热处理工艺控制方便等优点，但因钨价较高，且使用寿命短故使用较少。 ② W6Mo5Cr4V2属钨钼系高速钢，它的碳化物分布均匀，抗弯强度，冲击韧度和高温塑性都比W18Cr4V好，但磨削工艺略差。因其使用寿命长、价格低，故被广泛使用。 2) 高性能高速钢是在普通高速钢中再加入一些合金元素，以进一步提高它的耐热性、耐磨性。其切削速度可达50～lOOm／min。主要用于不锈钢、耐热钢、高强度钢等难加工材料的切削加工。有高钒高速钢和超硬高速钢等。 ①高矾高速钢(W12Cr4V4Mo)由于钒、碳含量的增加提高了耐磨性，刀具寿命比普通高速钢提高2～4倍，但是随着钒含量的提高使其磨削性能变差。故使用较少。 ②超硬高速钢是为了加工一些难以加工的材料而发展起来的。其常温硬度。高温硬度、耐热性和耐磨性都比普通高速钢高，具有良好的综合性能，可以加工
刀具的材料及其应具备的性能 刀具材料是决定刀具切削性能的根本因素，对于加工效率、加工质量、加工成本以及刀具耐用度影响很大。使用碳工具钢作为刀具材料时，切削速度只有10m/min左右；20世纪初出现了高速钢刀具材料，切削速度提高到每分钟几十米；30年代出现了硬质合金，切削速度提高到每分钟一百多米至几百米；当前陶瓷刀具和超硬材料刀具的出现，使切削速度提高到每分钟一千米以上；被加工材料的发展也大大地推动了刀具材料的发展。 一刀具材料应具备的性能 性能优良的刀具材料，是保证刀具高效工作的基本条件。刀具切削部分在强烈摩擦、高压、高温下工作，应具备如下的基本要求。 高硬度和高耐磨性 刀具材料的硬度必须高于被加工材料的硬度才能切下金属，这是刀具材料必备的基本要求，现有刀具材料硬度都在60HRC以上。刀具材料越硬，其耐磨性越好，但由于切削条件较复杂，材料的耐磨性还决定于它的化学成分和金相组织的稳定性。 足够的强度与冲击韧性 强度是指抵抗切削力的作用而不致于刀刃崩碎与刀杆折断所应具备的性能。一般用抗弯强度来表示。冲击韧性是指刀具材料在间断切削或有冲击的工作条件下保证不崩刃的能力，一般地，硬度越高，冲击韧性越低，材料越脆。硬度和韧性是一对矛盾，也是刀具材料所应克服的一个关键。 高耐热性 耐热性又称红硬性，是衡量刀具材料性能的主要指标。它综合反映了刀具材料在高温下保持硬度、耐磨性、强度、抗氧化、抗粘结和抗扩散的能力。 良好的工艺性和经济性 为了便于制造，刀具材料应有良好的工艺性，如锻造、热处理及磨削加工性能。当然在制造和选用时应综合考虑经济性。当前超硬材料及涂层刀具材料费用都较贵，但其使用寿命很长，在成批大量生产中，分摊到每个零件中的费用反而有所降低。因此在选用时一定要综合考虑。 二常用刀具材料 常用刀具材料有工具钢、高速钢、硬质合金、陶瓷和超硬刀具材料，目前用得最多的为高速钢和硬质合金。 高速钢 高速钢是一种加人了较多的钨、铬、钒、相等合金元素的高合金工具钢，有良好的综合性能。其强度和韧性是现有刀具材料中最高的。高速钢的制造工艺简单，容易刃磨成锋利的切削刃；锻造、热处理变形小，目前在复杂的刀具，如麻花钻、丝锥、拉刀、齿轮刀具和成形刀具制造中，仍占有主要地位。高速钢可分为普通高速钢和高性能高速钢。 普通高速钢，如W18Cr4V广泛用于制造各种复杂刀具。其切削速度一般不太高，切削普通钢料时为40-60m/min。 高性能高速钢，如W12Cr4V4Mo是在普通高速钢中再增加一些含碳量、含钒量及添加钴、铝等元素冶炼而成的。它的耐用度为普通高速钢的1.5-3倍。 粉末冶金高速钢是70年代投入市场的一种高速钢，其强度与韧性分别提高30%-40%和80%-90%．耐用度可提高2-3倍。目前我国尚处于试验研究阶段，生产和使用尚少。
金属切削原理读书报告 常用刀具材料分类特点及应用 姓名： 班级： 学号： 2014年5月7日
摘要 本文在阅读有关论文和专著的基础上对现阶段常用的刀具材料进行了总结和分析，总结出了碳素工具钢、合金工具钢、高速钢、硬质合金、陶瓷、金刚石、立方碳化硼等刀具材料的特点及应用范围，同时针对几种常见的切削工序中刀具材料的应用做了简单的分析。
目录 摘要 (1) 1刀具材料的发展历史 (2) 2 常用刀具材料及特点 (2) 2.1 碳素工具钢 (2) 2.2 合金工具钢 (3) 2.3 高速钢 (4) 2.4 硬质合金 (5) 2.5 陶瓷 (7) 2.6 超硬材料 (9) 3 刀具材料的典型应用 (10) 3.1 工件材料与刀具材料 (10) 3.2 加工条件与刀具材料 (11) 4 总结 (11) 5 参考文献 (12)
1刀具材料的发展历史[1] 刀具材料的发展在人类的生活、生产中有着很大的重要性。 18世纪中叶, 在欧洲出现了工业革命以后, 切削刀具一直是用碳素工具钢制造, 其成分与现代的T10、T12相近。1865年，英国罗伯特?墨希特发明了合金工具钢，其牌号有9CrSi、CrWMn等。随着对加工效率要求的提高，新的刀具材料在不断更新。1898年，美国机械工程师泰勒和冶金工程师怀特发明了高速钢。进入20世纪，人们不断寻求新型刀具材料。20世纪20年代中期到30年代初，出现了钨钴类和钨钛类硬质合金。然而硬质合金刀具仍不能满足现代高硬度工件材料的超精密加工的要求，于是更新的刀具材料相继出现。20世纪30年代出现了氧化铝陶瓷，后来又有氦化硅陶瓷到50年代和60年代又制造出人造立方氮化硼和人造聚晶金刚石。 总而言之，20世纪中，刀具材料发展的速度比过去快得多，其种类、类型、数量和性能均有大幅度的发展。 2 常用刀具材料及特点 对于金属切削刀具来说，切削过程中要承受很大的压力，同时会与工件、切屑相互接触的表面产生摩擦力，切削产生的热量使得刀具温度上升，产生一定的热应力。因此刀具材料应能满足这样几个要求：高的硬度和耐磨性、足够的强度和韧性、良好的热物理性能和耐热冲击性能、良好的工艺性以及经济性。目前在机械加工中常用的刀具材料有碳素工具钢、合金工具钢、高速钢、硬质合金、陶瓷、金刚石和立方氮化硼等。[2]不同刀具材料的性能有所不同，因此在应根据具体的切削条件选择合适的刀具材料。下面将分别介绍每种刀具材料。 2.1 碳素工具钢 按照GB/T13304《钢分类》第1部分“钢按化学成分分类”，碳素工具钢属于非合金钢。按照标准第2部分“钢按主要质量等级和主要性能及使用特性分类”，碳素工具钢属于特殊质量非合金钢。碳素工具钢牌号及化学成分见表1

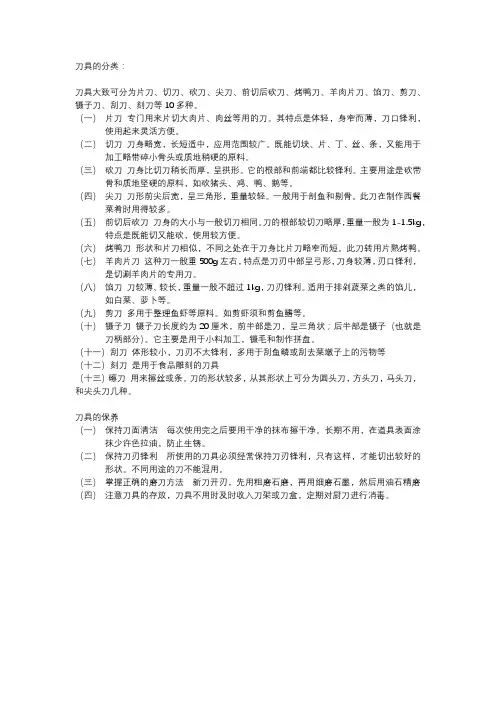

刀具的分类： 刀具大致可分为片刀、切刀、砍刀、尖刀、前切后砍刀、烤鸭刀、羊肉片刀、馅刀、剪刀、镊子刀、刮刀、刻刀等10多种。 （一）片刀专门用来片切大肉片、肉丝等用的刀。其特点是体轻，身窄而薄，刀口锋利，使用起来灵活方便。 （二）切刀刀身略宽，长短适中，应用范围较广。既能切块、片、丁、丝、条，又能用于加工略带碎小骨头或质地稍硬的原料。 （三）砍刀刀身比切刀稍长而厚，呈拱形。它的根部和前端都比较锋利。主要用途是砍带骨和质地坚硬的原料，如砍猪头、鸡、鸭、鹅等。 （四）尖刀刀形前尖后宽，呈三角形，重量较轻。一般用于剖鱼和剔骨。此刀在制作西餐菜肴时用得较多。 （五）前切后砍刀刀身的大小与一般切刀相同。刀的根部较切刀略厚，重量一般为1-1.5kg，特点是既能切又能砍，使用较方便。 （六）烤鸭刀形状和片刀相似，不同之处在于刀身比片刀略窄而短。此刀转用片熟烤鸭。（七）羊肉片刀这种刀一般重500g左右，特点是刀刃中部呈弓形，刀身较薄，刃口锋利，是切涮羊肉片的专用刀。 （八）馅刀刀较薄、较长，重量一般不超过1kg，刀刃锋利。适用于排剁蔬菜之类的馅儿，如白菜、萝卜等。 （九）剪刀多用于整理鱼虾等原料。如剪虾须和剪鱼鳍等。 （十）镊子刀镊子刀长度约为20厘米，前半部是刀，呈三角状；后半部是镊子（也就是刀柄部分）。它主要是用于小料加工，镊毛和制作拼盘。
（十一）刮刀体形较小，刀刃不太锋利，多用于刮鱼鳞或刮去菜墩子上的污物等 （十二）刻刀是用于食品雕刻的刀具 （十三）礤刀用来擦丝或条。刀的形状较多，从其形状上可分为圆头刀，方头刀，马头刀，和尖头刀几种。 刀具的保养 （一）保持刀面清洁每次使用完之后要用干净的抹布擦干净。长期不用，在道具表面涂抹少许色拉油，防止生锈。 （二）保持刀刃锋利所使用的刀具必须经常保持刀刃锋利，只有这样，才能切出较好的形状。不同用途的刀不能混用。 （三）掌握正确的磨刀方法新刀开刃，先用粗磨石磨，再用细磨石墨，然后用油石精磨（四）注意刀具的存放，刀具不用时及时收入刀架或刀盒，定期对厨刀进行消毒。（五）
总结：各种类型刀具介绍 直刀：人类最早使用的便是直刀，远古时期，人类将锋利的石刃固定在木棍上作为狩猎的武器，这就是最初的制刀雏形。一个坚实的刀片固定在手柄上，这就是直刀。当你不得不依靠刀具执行一项艰巨的任务，比如打理一只鹿或野营，直刀就是你最好的选择。折刀：虽然不如直刀耐用，当折刀更多的是为人们提供一种便捷，方便你在任何场合携带。折刀的锁定机制有很多种，常见的有轴锁、背锁、衬垫锁等。一些品质优秀的折刀既有直刀的能力，有方便携带。蝴蝶刀：刀柄由两个活动着的金属或木质片组成，打开时可以作为刀柄，合上时又可以做刀鞘。可以说，它是一种特殊的折叠刀。同时也被称为Balisong或巴坦加斯刀。多功能工具刀：这是一种将多种工具组合在一起，并有一把主刀的工具刀。最著名的就是瑞士军刀（包括了维氏和威戈），一般通过折叠方式将这些工具组合在一起。常见的工具有：圆珠笔、牙签、剪刀、平口刀、开罐器、螺丝起子、镊子等。猎刀：这种刀主要用来割肉、剥皮、剔骨，常见的猎刀一般采用刨削刀尖。这些刀为了杀戮而生，在户外狩猎时，带着一把做工考究、性能出众的猎刀永远是最佳的计划。 战术刀：这种刀具没有太过严格的局限，但一般应该能够执行SERE（搜索-求生-救援-躲避）任务。战术刀也需要切割
一些坚韧的材料，比如伞绳。战术刀通常会采用全龙骨式结构，增加牢固性和可靠性。弯刀：最著名的便是印度廓尔喀族人使用的弯刀，刀身前端有一个较深的曲线，劈砍性能极其优越，可轻易地斩断骨头和木材。砍刀：这种类型的刀具一般比多数刀都要大，但又比刀剑小，主要用以砍伐，它的切割性能更多取决于刀的重量。EDC（即Every day carry）：顾名思义，可用以每日携带，出现在任何场合（通常是口袋刀），一般要求质量轻、体积小、便于携带。 对于刀具，一般大家认为EDC刀具带哪类更合适呢？畅所欲言—— 第一装备网（https://www.doczj.com/doc/0f4422070.html,），只为更好装备！
第三章 一、选择题 1．31210111下面是关于常用刀具材料硬度的比较，那个选项的论述是正确的（A）A金刚石>CBN>硬质合金>高速钢B金刚石>CBN>高速钢>硬质合金 C金刚石>硬质合金>高速钢>CBN D金刚石>高速钢>硬质合金>CBN 2. 31210122下面属于性质脆、工艺性差的刀具材料是（C） A碳素工具钢 B 合金工具钢 C 金刚石D 硬质合金钢 3. 31210113 目前使用最为广泛的刀具材料是（B） A陶瓷B高速钢和硬质合金 C 碳素工具钢 D CBN 4．31210114 W18Cr4V是：（C） A碳素钢 B 硬质合金钢 C 普通高速钢D 高性能高速钢 5．31210125 W18Cr4V比W6Mo5Cr4V2 好的性能是：（D） A硬度 B 韧性 C 切削性能D可磨性 6．31210116 WC—Co类属于哪一类硬质合金：（A） A YG类 B YT类 C YW类 D YM类 7．31210127 应用于切削一般钢料的硬质合金刀具是（B） A YG类 B YT类 C YW类 D YM类 8．31210128 在加工高温合金（如镍基合金）等难加工材料时，刀具材料可首选：（A） A CBN B 硬质合金 C 金刚石 D 陶瓷 9．31210129 在粗车铸铁时，选用：（B） A YG3 B YG8 C YT5 D YT30 10．3121012A碳素钢、合金钢的连续精加工，应选用：（D） A YG3 B YG8 C YT15 D YT30 11. 3121012B 在连续粗加工、不连续精加工碳素钢时，应选用：(B) A YT5 B YT15 C YT30 D YW2 12．31310121 在数控机床和自动线上，一般采用：（C） A整体式刀具 B 装配式刀具 C 复合式刀具D焊接装配式刀具 13. 32210111 增大前角，下面正确的是：（D） A增大粗糙度 B 增大切削效率 C 切削刃与刀头的强度增大 D 减小切削的变形 14．32210122 对于不同的刀具材料，合理前角（γopt）也不同，硬质合金刀具的γopt （B） 要____ 高速钢刀具的γ opt A大于 B 小于 C 等于 D 都有可能 15 32210113 增大前角可以（B） A减小切削力，导热面积增大B减小切削力，导热面积减小 C增大切削力，导热面积增大D增大切削力，导热面积减小1632210114 下面有关刀具前面的卷屑槽宽度的说法，正确的是：（D） A愈小愈好 B 愈大愈好 C 无所谓 D 根据工件材料和切削用量决定 17 32310111 增大后角（A） A减小摩擦 B 增大摩擦 C 切削刃钝园半径越大 D 刀头强度增强1832310121 加工下面哪种材料时，应该采用较小的后角（C） A工件材料塑性较大B工件材料容易产生加工硬化 C 脆性材料 D 硬而脆的材料
文件编号：TP-AR-L4162 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 切削工具的分类及选型 (正式版)

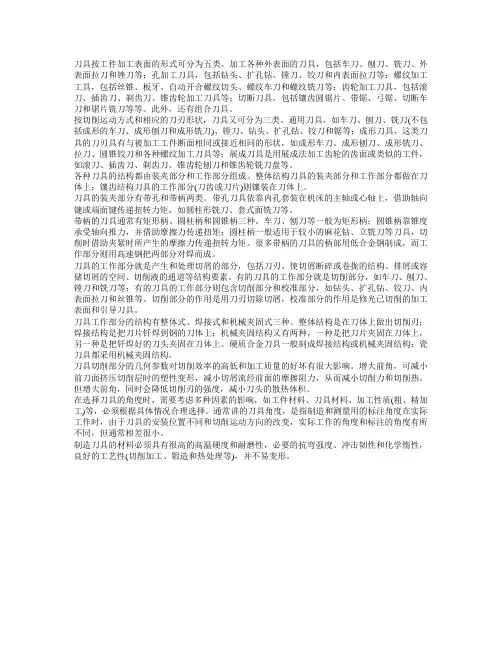

切削工具的分类及选型(正式版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 刀具是机械制造中用于切削加工的工具，又称切 削工具。广义的切削工具既包括刀具，还包括磨具。 绝大多数的刀具是机用的，但也有手用的。由于 机械制造中使用的刀具基本上都用于切削金属材料， 所以“刀具”一词一般就理解为金属切削刀具。切削 木材用的刀具则称为木工刀具。 刀具按工件加工表面的形式可分为五类。加工各 种外表面的刀具，包括车刀、刨刀、铣刀、外表面拉 刀和锉刀等；孔加工刀具，包括钻头、扩孔钻、镗 刀、铰刀和内表面拉刀等；螺纹加工工具，包括丝 锥、板牙、自动开合螺纹切头、螺纹车刀和螺纹铣刀
等；齿轮加工刀具，包括滚刀、插齿刀、剃齿刀、锥齿轮加工刀具等；切断刀具，包括镶齿圆锯片、带锯、弓锯、切断车刀和锯片铣刀等等。此外，还有组合刀具。 按切削运动方式和相应的刀刃形状，刀具又可分为三类。通用刀具，如车刀、刨刀、铣刀(不包括成形的车刀、成形刨刀和成形铣刀)、镗刀、钻头、扩孔钻、铰刀和锯等；成形刀具，这类刀具的刀刃具有与被加工工件断面相同或接近相同的形状，如成形车刀、成形刨刀、成形铣刀、拉刀、圆锥铰刀和各种螺纹加工刀具等；展成刀具是用展成法加工齿轮的齿面或类似的工件，如滚刀、插齿刀、剃齿刀、锥齿轮刨刀和锥齿轮铣刀盘等。 各种刀具的结构都由装夹部分和工作部分组成。整体结构刀具的装夹部分和工作部分都做在刀体上；
刀具材料决定刀具切削性能的根本因素，对于加工效率、加工质量、加工成本以及刀具耐用度影响很大。使用碳工具钢作为刀具材料时，切削速度只有10m/min左右；20世纪初出现了高速钢刀具材料，切削速度提高到每分钟几十米；30年代出现了硬质合金，切削速度提高到每分钟一百多米至几百米；当前陶瓷刀具和超硬材料刀具的出现，使切削速度提高到每分钟一千米以上；被加工材料的发展也大大地推动了刀具材料的发展。 一刀具材料应具备的性能 性能优良的刀具材料，是保证刀具高效工作的基本条件。刀具切削部分在强烈摩擦、高压、高温下工作，应具备如下的基本要求。 1.高硬度和高耐磨性 刀具材料的硬度必须高于被加工材料的硬度才能切下金属，是刀具材料必备的基本要求，现有刀具材料硬度都在60HRC以上。刀具材料越硬，其耐磨性越好，但由于切削条件较复杂，材料的耐磨性还决定于它的化学成分和金相组织的稳定性。 2.足够的强度与冲击韧性 强度是指抵抗切削力的作用而不致于刀刃崩碎与刀杆折断所应具备的性能。一般用抗弯强度来表示。 冲击韧性是指刀具材料在间断切削或有冲击的工作条件下保证不崩刃的能力，一般地，硬度越高，冲击韧性越低，材料越脆。硬度和韧性是一对矛盾，也是刀具材料所应克服的一个关键。
3.高耐热性 耐热性又称红硬性，是衡量刀具材料性能的主要指标。它综合反映了刀具材料在高温下保持硬度、耐磨性、强度、抗氧化、抗粘结和抗扩散的能力。 4.良好的工艺性和经济性 为了便于制造，刀具材料应有良好的工艺性，如锻造、热处理及磨削加工性能。当然在制造和选用时应综合考虑经济性。当前超硬材料及涂层刀具材料费用都较贵，但其使用寿命很，在成批大量生产中，分摊到每个零件中的费用反而有所降低。因此在选用时一定要综合考虑。 二常用刀具材料 常用刀具材料有工具钢、高速钢、硬质合金、陶瓷和超硬刀具材料，目前用得最多的为高速钢和硬质合金。 高速钢 高速钢是一种加了较多的钨、铬、钒、相等合金元素的高合金工具钢，有良好的综合性能。其强度和韧性是现有刀具材料中最高的。高速钢的制造工艺简单，容易刃磨成锋利的切削刃；锻造、热处理变形小，目前在复杂的刀具，如麻花钻、丝锥、拉刀、齿轮刀具和成形刀具制造中，仍占有主要地位。 高速钢可分为普通高速钢和高性能高速钢。 普通高速钢，如W18Cr4V广泛用于制造各种复杂刀具。其切削速度一般不太高，切削普通钢料时为40-60m/min。

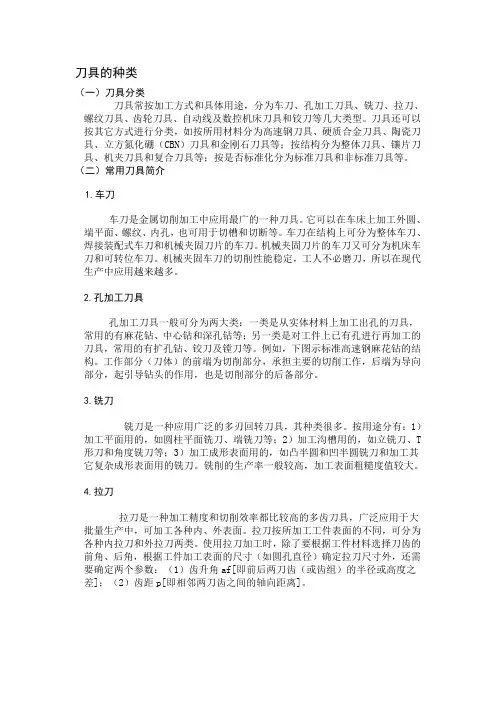

刀具的种类、材料与选用 ［目录］［上一层］［金属切削过程的基本概念_］［刀具角度］［刀具的种类、材料 与选用］ ，、刀具种类 （一）刀具分类 由于机械零件的材质、形状、技术要求和加工工艺的多样性，客观上要求进行加工的刀具具有不同的结构和切削性能。因此，生产中所使用的刀具的种类很多。刀具常按加工方式和具体用途，分为车刀、孔加工刀具、铣刀、拉刀、螺纹刀具、齿轮刀具、自动线及数控机床刀具和磨具等几大类型。刀具还可以按其它方式进行分类，如按所用材料分为高速钢刀具、硬质合金刀具、陶瓷刀具、立方氮化硼（CBN刀具和金刚石刀具等；按结构分为整体刀具、镶片刀具、机夹刀具和复合刀具等；按是否标准化分为标准刀具和非标准刀具等。 （二）常用刀具简介 1. 车刀 车刀是金属切削加工中应用最广的一种刀具。它可以在车床上加工外圆、端平面、螺纹、内孔，也可用于切槽和切断等。车刀在结构上可分为整体车刀、焊接装配式车刀和机械夹固刀片的车刀。机械夹固刀片的车刀又可分为机床车刀和可转位车刀。机械夹固车刀的切削性能稳定，工人不必磨刀，所以在现代生产中应用越来越多。 2. 孔加工刀具 孔加工刀具一般可分为两大类：一类是从实体材料上加工出孔的刀具，常用的有麻花钻、中心钻和深孔钻等；另一类是对工件上已有孔进行再加工的刀具，常用的有扩孔钻、铰刀及镗刀等。例如，下图示标准高速钢麻花钻的结构。工作部分（刀体）的前端为切削部分，承担主要的切削工作，后端为导向部分，起引导钻头的作用，也是切削部分的后备部分。 3. 铣刀
铣刀是一种应用广泛的多刃回转刀具，其种类很多。按用途分有：1加工平 面用的，如圆柱平面铣刀、端铣刀等；2）加工沟槽用的，如立铣刀、T形刀和角度铣刀等；3）加工成形表面用的，如凸半圆和凹半圆铣刀和加工其它复杂成形表面用的铣刀。铣削的生产率一般较高，加工表面粗糙度值较大。 4. 拉刀 拉刀是一种加工精度和切削效率都比较高的多齿刀具，广泛应用于大批量生产中，可加工各种内、外表面。拉刀按所加工工件表面的不同，可分为各种内拉刀和外拉刀两类。使用拉刀加工时，除了要根据工件材料选择刀齿的前角、后角, 根据工件加工表面的尺寸（如圆孔直径）确定拉刀尺寸外，还需要确定两个参数： （1）齿升角a f［即前后两刀齿（或齿组）的半径或高度之差］;（2）齿距p［即相邻两刀齿之间的轴向距离］。 5.螺纹刀具 螺纹可用切削法和滚压法进行加工 6. 齿轮刀具 齿轮刀具是用于加工齿轮齿形的刀具。按刀具的工作原理，齿轮分为成形齿轮刀具和展成齿轮刀具。常用的成形齿轮刀具有盘形齿轮铣刀和指形齿轮刀具等。常用的展成齿轮刀具有插齿刀、齿轮滚刀和剃齿刀等。选用齿轮滚刀和插齿刀时，应注意以下几点： （1）刀具基本参数（模数、齿形角、齿顶高系数等）应与被加工齿轮相同。 （2）刀具精度等级应与被加工齿轮要求的精度等级相当。 （3）刀具旋向应尽可能与被加工齿轮的旋向相同。滚切直齿轮时，一般用左旋齿刀。 7. 自动线与数控机床刀具 这类刀具的切削部分总的来说与一般刀具没有多大区别不同情况，只是为了适应数控机床和自动线加工的特点，对它们提出了更高的要求。
常用刀具材料分类特点 及应用 GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-
常用刀具材料分类、特点及应用 刀具材料的切削性能直接影响着生产效率、工件的加工精度、已加工表面质量和加工成本等，所以正确选择刀具材料是设计和选用刀具的重要内容之一。 1.刀具材料应具备的性能 金属切削时，刀具切削部分直接和工件及切屑相接触，承受着很大的切削压力和冲击，并受到工件及切屑的剧烈摩擦，产生很高的切削温度，即刀具切削部分是在高温、高压及剧烈摩擦的恶劣条件下工作的。因此，刀具切削部分材料应具备以下基本性能。 1.1 高的硬度和耐磨性 硬度是刀具材料应具备的基本特性。刀具要从工件上切下切屑，其硬度必须比工件材料的硬度大。 耐磨性是材料抵抗磨损的能力。一般来说，刀具材料的硬度越高，耐磨性就越好。组织中硬质点（碳化物、氮化物等）的硬度越高，数量越多，颗粒越小，分布越均匀，则耐磨性越高。但刀具材料的耐磨性实际上不仅取决于它的硬度，而且也和它的化学成分、强度、纤维组织及摩擦区的温度有关。 1.2 足够的强度和韧性 要使刀具在承受很大压力，以及在切削过程中通常要出现的冲击和振动的条件下工作，而不产生崩刃和折断，刀具材料就必须具有足够的强度和韧性。
1.3 高的耐热性 耐热性是衡量刀具材料切削性能的主要标志。它是指刀具材料在高温下保持硬度、耐磨性、强度和韧性的性能。 1.4 导热性好 刀具材料的导热性越好，切削热越容易从切削区散走，有利于降低切削温度。刀具材料的导热性用热导率表示。热导率大，表示导热性好，切削时产生的热量就容易传散出去，从而降低切削部分的温度，减轻刀具磨损。 1.5 具有良好的工艺性和经济性 既要求刀具材料本身的可切削性能、耐磨性能、热处理性能、焊接性能等要好，且又要资源丰富，价格低廉。 2.常用刀具材料分类、特点及应用 刀具材料可分为工具钢、高速钢、硬质合金、陶瓷和超硬材料等五大类。常用刀具材料的主要性能及用途见表2-1。 表2-1 常用刀具材料的主要性能
刀具材料应具备的性能及常用材料 刀具材料是决定刀具切削性能的根本因素，对于加工效率、加工质量、加工成本以及刀具耐用度影响很大。使用碳工具钢作为刀具材料时，切削速度只有10m/min左右；20世纪初出现了高速钢刀具材料，切削速度提高到每分钟几十米；30年代出现了硬质合金，切削速度提高到每分钟一百多米至几百米；当前陶瓷刀具和超硬材料刀具的出现，使切削速度提高到每分钟一千米以上；被加工材料的发展也大大地推动了刀具材料的发展。一刀具材料应具备的性能 性能优良的刀具材料，是保证刀具高效工作的基本条件。刀具切削部分在强烈摩擦、高压、高温下工作，应具备如下的基本要求。 高硬度和高耐磨性 刀具材料的硬度必须高于被加工材料的硬度才能切下金属，这是刀具材料必备的基本要求，现有刀具材料硬度都在60HRC以上。刀具材料越硬，其耐磨性越好，但由于切削条件较复杂，材料的耐磨性还决定于它的化学成分和金相组织的稳定性。 足够的强度与冲击韧性 强度是指抵抗切削力的作用而不致于刀刃崩碎与刀杆折断所应具备的性能。一般用抗弯强度来表示。 冲击韧性是指刀具材料在间断切削或有冲击的工作条件下保证不崩刃的能力，一般地，硬度越高，冲击韧性越低，材料越脆。硬度和韧性是一对矛盾，也是刀具材料所应克服的一个关键。 高耐热性
耐热性又称红硬性，是衡量刀具材料性能的主要指标。它综合反映了刀具材料在高温下保持硬度、耐磨性、强度、抗氧化、抗粘结和抗扩散的能力。 良好的工艺性和经济性 为了便于制造，刀具材料应有良好的工艺性，如锻造、热处理及磨削加工性能。当然在制造和选用时应综合考虑经济性。当前超硬材料及涂层刀具材料费用都较贵，但其使用寿命很长，在成批大量生产中，分摊到每个零件中的费用反而有所降低。因此在选用时一定要综合考虑。 二常用刀具材料 常用刀具材料有工具钢、高速钢、硬质合金、陶瓷和超硬刀具材料，目前用得最多的为高速钢和硬质合金。 高速钢 高速钢是一种加人了较多的钨、铬、钒、相等合金元素的高合金工具钢，有良好的综合性能。其强度和韧性是现有刀具材料中最高的。高速钢的制造工艺简单，容易刃磨成锋利的切削刃；锻造、热处理变形小，目前在复杂的刀具，如麻花钻、丝锥、拉刀、齿轮刀具和成形刀具制造中，仍占有主要地位。 高速钢可分为普通高速钢和高性能高速钢。 普通高速钢，如W18Cr4V广泛用于制造各种复杂刀具。其切削速度一般不太高，切削普通钢料时为40-60m/min。 高性能高速钢，如W12Cr4V4Mo是在普通高速钢中再增加一些含碳量、含钒量及添加钴、铝等元素冶炼而成的。它的耐用度为普通高速钢的
刀具的种类、材料与选用 [目录][上一层] [金属切削过程的基本概念] [刀具角度] [刀具的种类、材料与选 用] 一、刀具种类 （一）刀具分类 由于机械零件的材质、形状、技术要求和加工工艺的多样性，客观上要求进行加工的刀具具有不同的结构和切削性能。因此，生产中所使用的刀具的种类很多。刀具常按加工方式和具体用途，分为车刀、孔加工刀具、铣刀、拉刀、螺纹刀具、齿轮刀具、自动线及数控机床刀具和磨具等几大类型。刀具还可以按其它方式进行分类，如按所用材料分为高速钢刀具、硬质合金刀具、陶瓷刀具、立方氮化硼（CBN）刀具和金刚石刀具等；按结构分为整体刀具、镶片刀具、机夹刀具和复合刀具等；按是否标准化分为标准刀具和非标准刀具等。 （二）常用刀具简介 1.车刀 车刀是金属切削加工中应用最广的一种刀具。它可以在车床上加工外圆、端平面、螺纹、内孔，也可用于切槽和切断等。车刀在结构上可分为整体车刀、焊接装配式车刀和机械夹固刀片的车刀。机械夹固刀片的车刀又可分为机床车刀和可转位车刀。机械夹固车刀的切削性能稳定，工人不必磨刀，所以在现代生产中应用越来越多。 2.孔加工刀具 孔加工刀具一般可分为两大类：一类是从实体材料上加工出孔的刀具，常用的有麻花钻、中心钻和深孔钻等；另一类是对工件上已有孔进行再加工的刀具，常用的有扩孔钻、铰刀及镗刀等。例如，下图示标准高速钢麻花钻的结构。工作部分（刀体）的前端为切削部分，承担主要的切削工作，后端为导向部分，起引导钻头的作用，也是切削部分的后备部分。 3.铣刀
铣刀是一种应用广泛的多刃回转刀具，其种类很多。按用途分有：1）加工平面用的，如圆柱平面铣刀、端铣刀等；2）加工沟槽用的，如立铣刀、T形刀和角度铣刀等；3）加工成形表面用的，如凸半圆和凹半圆铣刀和加工其它复杂成形表面用的铣刀。铣削的生产率一般较高，加工表面粗糙度值较大。 4.拉刀 拉刀是一种加工精度和切削效率都比较高的多齿刀具，广泛应用于大批量生产中，可加工各种内、外表面。拉刀按所加工工件表面的不同，可分为各种内拉刀和外拉刀两类。使用拉刀加工时，除了要根据工件材料选择刀齿的前角、后角，根据工件加工表面的尺寸（如圆孔直径）确定拉刀尺寸外，还需要确定两个参数：（1）齿升角a f[即前后两刀齿（或齿组）的半径或高度之差]；（2）齿距p[即相邻两刀齿之间的轴向距离]。 5.螺纹刀具 螺纹可用切削法和滚压法进行加工。 6.齿轮刀具 齿轮刀具是用于加工齿轮齿形的刀具。按刀具的工作原理，齿轮分为成形齿轮刀具和展成齿轮刀具。常用的成形齿轮刀具有盘形齿轮铣刀和指形齿轮刀具等。常用的展成齿轮刀具有插齿刀、齿轮滚刀和剃齿刀等。选用齿轮滚刀和插齿刀时，应注意以下几点： （1）刀具基本参数（模数、齿形角、齿顶高系数等）应与被加工齿轮相同。（2）刀具精度等级应与被加工齿轮要求的精度等级相当。 （3）刀具旋向应尽可能与被加工齿轮的旋向相同。滚切直齿轮时，一般用左旋齿刀。 7.自动线与数控机床刀具 这类刀具的切削部分总的来说与一般刀具没有多大区别不同情况，只是为了适应数控机床和自动线加工的特点，对它们提出了更高的要求。
常用刀具材料及选用 在切削过程中，刀具担负着切除工件上多余金属以形成已加工表面的任务。刀具的切削性能好坏，取决于刀具切削部分的材料、几何参数以及结构的合理性等。刀具材料对刀具寿命、加工生产效率、加工质量以及加工成本都有很大影响，因此必须合理选择。 一、刀具材料应具备的性能刀具在切削时要承受高温、高压、强烈的摩擦、冲击和振动，因此刀具材料必须具备以下性能： 1．高的硬度和耐磨性刀具应具备高的硬度和耐磨性。一般刀具材料的硬度越高，耐磨性越好。其常温硬度一般要求大于60HRC。 2．足够的强度和韧性为承受切削负荷、振动和冲击，刀具材料必须具备足够的强度和韧性。 3．高的热稳定性刀具在高温下工作，要求刀具材料具备高的热稳定性，也称高的耐热性。即刀具材料在高温下硬度、耐磨性、强度和韧性变化很小，仍能保持正常切削。 4．良好的物理特性即刀具材料具备良好的导热性、大的热容量以及优良的热冲击性能。 5．良好的工艺性即刀具材料应具备良好的锻造性、机械加工性和热处理性。 除此之外，要求刀具材料经济性要好。 二、常用刀具材料的性能及选用常用刀具材料的种类和特性刀具材料种类很多，常用的有工具钢（包括碳素工具钢、合金工具钢和高速钢）、硬质合金、陶瓷、金刚石（天然和人造）和立方氮化硼等。碳素工具钢和合金工具钢，因其耐热性很差，目前仅用于手工工具。下面对高速钢、硬质合金、陶瓷及其它超硬刀具材料进行介绍。 1）高速钢高速钢是一种加入了较多的钨、钼、铬、钒等合金元素的高合金工具钢。高速钢有很高的强度，抗弯强度为一般硬质合金的2～3倍；韧性也高，比硬质合金高几十倍。高速钢的硬度在63HRC以上，且有较好的耐热性，在切削温度达到500650°C时，尚能进行切削。高速钢可加工性好，热处理变形较小，目前常用于制造各种复杂刀具（如钻头、丝锥、拉刀、成型刀具、齿轮刀具等）。高速钢刀具可以加工从有色金属到高温合金的各种材料。 表1-2列出了几种常用高速钢的牌号及其主要用途，可供选择时参考。 2）硬质合金硬质合金是用高硬度、高熔点的金属碳化物（如WC、TiC、TaC、NbC等）粉末和金属粘结剂（如Co、Ni、Mo等）经高压成型后，再在高温下烧结而成的粉末冶金制品。硬质合金中的金属碳化物熔点高、硬度高、化学稳定性与热稳定性好，因此，硬质合金的硬度、耐磨性、耐热性都很高，允许的切削速度远高于高速钢，加工效率高且能切削诸如淬火钢等硬材料。硬质合金的不足是与高速钢相比，其抗弯强度较低、脆性较大，抗振动和冲击性能也较差。 硬质合金因其切削性能优良而被广泛用来制作各种刀具。在我国，绝大多数车刀、端铣刀和深孔钻都采用硬质合金制造，目前，在一些较复杂的刀具上，如立铣刀、孔加工刀具等也开始应用硬质合金制造。我国常用的硬质合金牌号及其应用范围见表1-3。 3）陶瓷和超硬刀具材料陶瓷材料比硬质合金具有更高的硬度（91～95HRA）和耐热性，在1200℃的温度下仍能切削，耐磨性和化学惰性好，摩擦系数小，抗粘结和扩散磨损能力强，因而能以更高的速度切削，并可切削难加工的高硬度材料。主要缺点是性脆、抗冲击韧性差，抗弯强度低。
刀具用途与分类 刀具根据功能可以细分为多种类别.使用刀具时，理议根据自身用刀需求按刀具设计用途分开使用.选用最适合的刀具类别，将助您轻松居家，优雅下厨.巧媳妇向您推称几款常用中式刀具，不妨从以下小提示中了解厨用刀具的分类和用途，一起体验分享用刀的美感和乐趣。 Chopper knife 斩切两用刀 斩切两用刀具备前切后斩两用功能.前切功能可以切肉菜，后斩部分适宜斩切排骨，三鸟家禽等带有中小骨头的食物。 Chopper knife 砍骨刀 砍骨刀具备厚刃设计，专用于砍切三鸟家禽和猪骨等带有大块坚硬骨头的食物. Slicer knife切片刀 切片刀拥有薄刃设计，适宜对鱼肉、瓜果，蔬菜等生熟食品进行细薄切片.切丝和切段，但不宜斩切骨头等硬物，以免损坏刃口。 Multi Slicer knife 多用片刀 一般设计为集开瓶.刮鱼麟、切片等多用功能于一身，刃薄形轻，刃口锋利.适宜家用切片、切丝、片皮、切削水果蔬菜等。一刀多用，实用轻巧，多用刀不宜斩切硬物，以免损坏刃口。 Frozen meat knife 冻肉刀 具有锋利齿形刃口，可用于分切冷冻食品，亦可以用于切水里，可防止果汁外溢. Chef knife厨师刀 厨师刀与切片刀功能相同，具有薄刃设计，中西适用，适用于轻便型鱼肉、瓜果和蔬菜的分切，常带精致实用凹点设计，防粘防溢漏。 Parer/paring knife水果刀
一般设计为水果专用.常用于切削各类水果，刃口锋利，轻巧方便，直线的刀口设计有利于削皮的深度控制。 KitChen Scissors 厨房剪 一般用于厨房生熟食物的分件，剪刃锋利有力，可剪切端菜瓜果，家禽鱼肉等，可刮刨鱼鳞，也可夹碎中小颗粒核桃、螃蟹骨壳等，还可以作为开瓶器使用。一剪多用，卫生轻便. Sharpeninge磨刀棒 高碳钢精镀硬鉻，棒身硬度可达HRC58+3，专业磁化处理，细拉丝直条立体 槽纹，吸引刀具分子重新排列，充分矫正和清理刀具刃缘，去除轻微划痕，保持刀刃锋利，是理想的刀具保养与格磨工具。 Knife Block刀座 专用于盛挂刀具.高级透明雅克力镶钢或纯天然进口橡木镶嵌彩条制成，高责气派，时尚高雅，将现代厨房艺术与实用经典融为一体，拆洗方便，时尚卫生。 转载自：https://www.doczj.com/doc/0f4422070.html,
史上最完整的现代刀具分类大全 刀，是武器，也是工具，还可能是凶器。刀可以做好事也可以做坏事，关键看用刀的人。 一把看似和平的刀到了坏人手里就可能成为杀人越货的凶器，一把看似凶恶的刀在好人手里也是安全的。如果进化论是对的,那么人是从猴子进化来的,人类的祖先是原始灵长类动物。 现代刀具由各种材料制作,金银,铜铁,塑料,陶瓷,合金. 刀的祖先是石头。最早的刀是人类祖先所使用的一种工具。它们是经过敲打的石头,有锋利的边缘.制作材料通常是较为坚硬的石头,比如燧石,黑耀石。做为祖先的现在看来并不贵,价格通常是几个果果,或者几摞贝壳.现在有人崇拜祖先,制作了一系列的原始石刀,顶礼膜拜.喜欢刀,就要了解刀的祖先,不妨捡几个石头自己敲敲看。敲得漂亮可以发到唯绝之刃,说不定就是个精华。我们先来欣赏几几把祖先的刀。 那么，从原始社会到现代社会，现代刀具都有哪几种类别？ 一. 作为武器的刀 1.1 刺刀(Bayonet) 定义: 为近身战设计的一种武器,可以连接在来复枪口或者别的类似武器上。1.2 格斗刀(Combat knife)定义: 'Any knife intended to be used mainly for fighting' 所有可以被用来打斗
的刀都叫格斗刀。雷着你没? 军人在战场上厮杀用的刀,兰博自己打的破铁片子,甚至高达用的激光剑,都是格斗刀。现在格斗刀更是五花八门,长的短的,带钩的带刺的。 1.3 飞刀(Throwing knife)定义: 被设计调重以用来投掷的刀。就杀伤力而言,飞刀代替了我们祖先用的石头,大大增加了杀伤力。但事实上不是所有刀都能拿来扔,就算是飞刀也不是所有人都能扔好。别以为看了24小时里jack噼里啪啦飞刀杀匪,杀死比尔里频频出现飞刀中眉心,学飞刀就容易.飞刀很讲究重量,重心,设计也要充分考虑空气动力学。飞刀要小,要隐蔽.但是理论上什么刀都可以扔. 1.4 壕沟战刀(Trench knife) 定义:主要为壕战设计的近身战杀伤性武器。壕战刀和刺刀很类似,都是为了近身战设计,都是最大程度突出杀伤力,不同的是,壕战刀没有连接在来福枪枪口的设计,怪不得wiki把它定义为缩小尺寸的刺刀。主武器升级了,刀的主要用途也就变了。二. 厨用刀 作为工具的刀还有有一个主要的用途就是厨房用品。2.1 面包切刀(Bread knife) 可能国内人不大爱吃全麦的硬面包,在国外这种大大的,硬梆梆的面包很常见,买来能放很久,急眼了也能当石头来砸。所以就有了面包刀.面包刀一般都不锋利,带锯齿,专门对付面包的硬皮。
常用刀具材料分类、特点及应用刀具材料的切削性能直接影响着生产效率、工件的加工精度、已加工表面质量和加工成本等，所以正确选择刀具材料是设计和选用刀具的重要内容之一。 1.刀具材料应具备的性能 金属切削时，刀具切削部分直接和工件及切屑相接触，承受着很大的切削压力和冲击，并受到工件及切屑的剧烈摩擦，产生很高的切削温度，即刀具切削部分是在高温、高压及剧烈摩擦的恶劣条件下工作的。因此，刀具切削部分材料应具备以下基本性能。 1.1 高的硬度和耐磨性 硬度是刀具材料应具备的基本特性。刀具要从工件上切下切屑，其硬度必须比工件材料的硬度大。 耐磨性是材料抵抗磨损的能力。一般来说，刀具材料的硬度越高，耐磨性就越好。组织中硬质点（碳化物、氮化物等）的硬度越高，数量越多，颗粒越小，分布越均匀，则耐磨性越高。但刀具材料的耐磨性实际上不仅取决于它的硬度，而且也和它的化学成分、强度、纤维组织及摩擦区的温度有关。 1.2 足够的强度和韧性 要使刀具在承受很大压力，以及在切削过程中通常要出现的冲击和振动的条件下工作，而不产生崩刃和折断，刀具材料就必须具有足够的强度和韧性。 1.3 高的耐热性 耐热性是衡量刀具材料切削性能的主要标志。它是指刀具材料在高温下保持硬度、耐磨性、强度和韧性的性能。 1.4 导热性好 刀具材料的导热性越好，切削热越容易从切削区散走，有利于降低切削温度。刀具材料的导热性用热导率表示。热导率大，表示导热性好，切削时产生的热量就容易传散出去，从而降低切削部分的温度，减轻刀具磨损。
1.5 具有良好的工艺性和经济性 既要求刀具材料本身的可切削性能、耐磨性能、热处理性能、焊接性能等要好，且又要资源丰富，价格低廉。 2.常用刀具材料分类、特点及应用 刀具材料可分为工具钢、高速钢、硬质合金、陶瓷和超硬材料等五大类。常用刀具材料的主要性能及用途见表2-1。
刀具材料的常用种类及牌号 1、刀具切削部分材料的基本要求： 1）高硬度和耐磨性：在常温下，切削部分材料必须具备足够的硬度才能切入工件；具有高的耐磨性，刀具才不磨损，延长使用寿命。 2）好的耐热性：刀具在切削过程中会产生大量的热量，尤其是在切削速度较高时，温度会很高，因此，刀具材料应具备好的耐热性，既在高温下仍能保持较高的硬度，有能继续进行切削的性能，这种具有高温硬度的性质，又称为热硬性或红硬性。 3）高的强度和好的韧性：在切削过程中，刀具要承受很大的冲击力，所以刀具材料要具有较高的强度，否则易断裂和损坏。由于刀具会受到冲击和振动，因此，刀具材料还应具备好的韧性，才不易崩刃，碎裂。 2、刀具常用材料： （1）高速工具钢（简称高速钢，锋钢等），分通用和特殊用途高速钢两种。 其具有以下特点： a、合金元素钨、铬、钼、钒的含量较高，淬火硬度可达HRC62—70。在6000C高温下，仍能保持较高的硬度。 b、刃口强度和韧性好，抗振性强，能用于制造切削速度一般的刀具，对于钢性较差的机床，采用高速钢刀具，仍能顺利切削。 c、工艺性能好，锻造、加工和刃磨都比较容易，还可以制造形状较复杂的刀具。 d、与硬质合金材料相比，仍有硬度较低，红硬性和耐磨性较差等缺点。 （2）硬质合金：是金属碳化物、碳化钨、碳化钛和以钴为主的金属粘结剂经粉未冶金工艺制造而成的。 其主要特点如下： 能耐高温，在800—10000C左右仍能保持良好的切削性能，切削时可选用比高速钢高4—8倍的切削速度。 常温硬度高，耐磨性好。 抗弯强度低，冲击韧性差，刀刃不易磨的很锋利。 常用的硬质合金一般可以为三大类: ①钨钴类硬质合金（YG） 常用牌号YG3、YG6、YG8，其中数字表示含钴量的百分率，含钴量愈多，韧性愈好，愈耐冲击和振动，但会降低硬度和耐磨性。因此，该合金适用于切削铸铁及有色金属，还可以用来切削冲击性大的毛坯和经淬火的钢件和不锈钢件。
