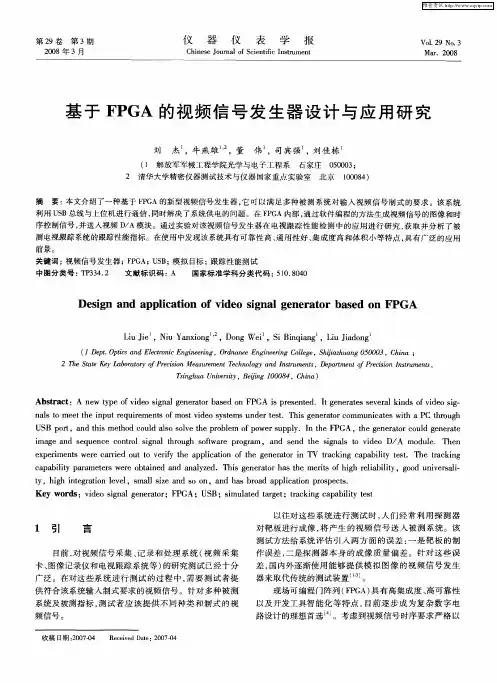

第29卷 第3期2008年3月
仪器仪表学报
Ch i nese Journa l o f Sc ientific Instru m ent
V ol 29N o 3M ar .2008
收稿日期:2007 04 Recei ved Date :2007 04
基于FPGA 的视频信号发生器设计与应用研究
刘 杰1
,牛燕雄
1,2
,董 伟1,司宾强1,刘佳栋
1
(1 解放军军械工程学院光学与电子工程系 石家庄 050003;2 清华大学精密仪器测试技术与仪器国家重点实验室 北京 100084)
摘 要:本文介绍了一种基于FPGA 的新型视频信号发生器,它可以满足多种被测系统对输入视频信号制式的要求。该系统利用U SB 总线与上位机进行通信,同时解决了系统供电的问题。在FPGA 内部,通过软件编程的方法生成视频信号的图像和时
序控制信号,并送入视频D /A 模块。通过实验对该视频信号发生器在电视跟踪性能检测中的应用进行研究,获取并分析了被测电视跟踪系统的跟踪性能指标。在使用中发现该系统具有可靠性高、通用性好、集成度高和体积小等特点,具有广泛的应用前景。
关键词:视频信号发生器;FPGA;U SB ;模拟目标;跟踪性能测试
中图分类号:TP334.2 文献标识码:A 国家标准学科分类代码:510.8040
D esign and application of video si gnal generator based on FPGA
L i u Jie 1
,N i u Yanx iong 1,2
,Dong W e i 1
,S iB i n q iang 1
,L i u Jiadong
1
(1D ep t .O p tics and E lectron ic Eng i neering ,O rdnance Engineer i ng Colle g e ,Sh ijiazhuang 050003,China ;2T he State K ey Laboratory of Precision M easure m ent T echnology and Instru m ents,D epart m ent of P recision Ins t ru m ents ,
T si nghua Universit y,B eij i ng 100084,China)
Abst ract :A ne w type of v i d eo si g nal generator based on FPGA is presen ted .It generates severa lk i n ds o f v i d eo sig nals to m eet the input requ ire m ents o fm ost v i d eo syste m s under tes.t This generator co mm unicatesw it h a PC through USB por,t and this m ethod could also so lve the prob l e m o f po w er supp l y .In the FPGA,the generator cou l d generate i m age and sequence contro l si g na l through so ft w are progra m,and send the signals to v ideo D /A m odu le .Then experi m ents w ere carried out to verify the app lication o f t h e generator i n TV track i n g capability tes.t The track i n g capab ility para m eters w ere obtained and ana l y zed .This generator has the m erits o f h i g h reliability ,good universa li ty ,high i n tegration leve,l s m a ll size and so on ,and has broad applicati o n pr ospects .K ey w ords :v i d eo signal generato r ;FPGA;USB ;si m u lated targe;t track i n g capability test
1 引 言
目前,对视频信号采集、记录和处理系统(视频采集卡、图像记录仪和电视跟踪系统等)的研究测试已经十分广泛。在对这些系统进行测试的过程中,需要测试者提供符合该系统输入制式要求的视频信号。针对多种被测系统及被测指标,测试者应该提供不同种类和制式的视频信号。
以往对这些系统进行测试时,人们经常利用探测器
对靶板进行成像,将产生的视频信号送入被测系统。该
测试方法给系统评估引入两方面的误差:一是靶板的制作误差,二是探测器本身的成像质量偏差。针对这些误差,国内外逐渐使用能够提供模拟图像的视频信号发生器来取代传统的测试装置
[1 3]
。
现场可编程门阵列(FP GA )具有高集成度、高可靠性
以及开发工具智能化等特点,目前逐步成为复杂数字电路设计的理想首选[4]
。考虑到视频信号时序要求严格以
第3期刘 杰等:基于FPGA 的视频信号发生器设计与应用研究655
及硬件小型化的要求,选用FP GA 来设计视频信号发生器,与其他设计方法相比,极大地缩短了开发周期,提高了测试精度。
2 硬件实现
系统由USB 通信模块、FP GA 控制模块、视频D /A 模块和输出接口模块组成。硬件组成如图1
所示。
图1 系统硬件组成
F i g .1H ardware struc t ure of t he system
2.1 工作原理
上位机经过U SB 总线与FPGA 进行通信,将模拟目标或靶板的信息以及其他控制信号传送给FP GA 。FPGA
对接收到的数据进行判断和计算,最后输出具有时序关系的数字信号。如果系统需要输出模拟视频信号,那么将数字信号送入视频D /A 转换电路,输出与被测系统制式相符的视频信号;如果被测系统接收数字信号,那么将数字信号进行调理后,直接送入被测系统。2.2 与上位机通信方式的选择
以前我们开发的视频信号发生器选择了串口通信的方式与上位机进行数据传输,该通信方式具有开发简单,成本低的特点。但是在使用过程中发现了以下问题:一是不支持热插拔,接上视频信号发生器后,主机需要重新启动;二是需要为视频信号发生器单独提供电源;三是数据传输慢,不利于系统的扩展。
针对以上问题,决定采用USB 通信的方式。U SB 接口具有热插拔、传输速度快以及便携等特点[5]
,能够完全满足本系统的设计要求。当本系统接入PC 的USB 接口时,PC 将固件自动下载到U SB 接口芯片中,测试者只需要操作PC 机上的应用程序界面,就可以完成相关的测试工作。此外,U SB 接口提供的+5V 电源,它的电流可以达到几百mA,完全可以驱动系统进行正常工作(软件仿真得到FP GA 模块在生成某种视频信号时的功耗为100mW 左右),省去了系统供电电源的设计工作,这样缩小了系统体积,提高了系统的便携性能。2.3 FPGA 控制模块
FP GA 控制模块是整个系统的核心。
以生成标准CCI R 制式视频信号为例来介绍该模块的设计方法。根据CC I R 制式的电视信号标准,它采用
隔行扫描的方式,每场312.5行,行频15625H z ,场频
50H z ,水平有效像素点768,垂直有效像素点575。由于采用了隔行扫描的方式,视频信号中就必须包含前后均衡脉冲。再加上场同步中的开槽脉冲,这些脉冲信号的引入会提高输出视频图像的质量,因此模拟该类信号是该模块设计的关键。
由于CC I R 制式视频信号属于模拟信号,所以FPGA 输出的数据以及控制信号需要进入D /A 转换电路。这里选用了AD 公司的3路10位视频D /A 芯片,该芯片的输入端是复合同步信号、复合消隐信号、时钟信号、3路(R 、G 、B)图像数据信号以及其他控制信号,最后输出3路模拟视频信号。
因此,FPGA 控制模块需要为视频D /A 转换模块提供以上所需的输入信号。本文采用了模块化的设计方法,利用V eril og 硬件描述语言生成各种子模块,再将这些子模块进行顶层的连接,最后输出图像数据及控制信号。模块的总体结构如图2所示。
图2 FPGA 控制模块的总体结构
F i g .2
G ene ra l structure o f the FPGA contro lm odule
在设计各子模块的过程中,充分利用了FP GA 设计软件时序仿真的功能,这给调试以及选取最优模块带来
极大的方便。图3是利用M odel Sm i SE 6.0软件仿真出的开槽脉冲、均衡脉冲、行同步、行消隐和场消隐子模块时序图。
图3 几种子模块的时序仿真
F i g .3Sequence si m u lati on p ict u res for severa l sub m odu l es
图中,kc mc 是开槽脉冲模块,其中高电平时间是4.7 s ,低电平时间为27.3 s ;j h mc 代表前后均衡脉冲模块,高电平29.65 s ,低电平2.35 s ;hsyn 代表了行同步脉冲模块,周期64 s ,同步脉冲宽度4.7 s ,前肩1.5 s ,后肩5.8 s ;hblnk 是行消隐信号模块,消隐脉冲宽度12 s 。
656 仪 器 仪 表 学 报第29卷
在本系统中,利用FPGA 的下载配置软件生成系统的配置文件(M CS 格式),然后经J TAG 口将配置文件下载到FPGA 控制模块的PROM 中。当系统每次加电后,PRO M 将其存储的文件配置到FPGA 中,FPGA 开始正常工作,实现相应的功能。针对这个特点,可以根据测试需要随时更新配置文件,完成不同种类被测系统的测试工作,使测试工作更具有灵活性。2.4 视频D /A 转换模块
将系统输出的标准和非标准模拟视频信号进行比较,发现它们有类似的地方,即都包含同步信号,而且对同步信号电平有特定的要求。标准视频信号中要求同步电平比消隐电平低0.3V ,某型装备输出的非标准视频信号要求同步电平严格控制在-0.3V 。同步电平的这些特性就要求设计者必须合理选择视频D /A 转换芯片。在本系统中选取了AD 公司的三路10位视频D /A 芯片。只要对该芯片的输入端(复合同步、消隐信号、时钟信号,数据信号等)进行编程,系统就可以输出不同制式的模拟视频信号。表1是本系统设计采用的视频输出真值表
[6]
。
表1 视频输出真值表Tab le 1V ideo outpu t tru th tab le
输入复合同步信号
复合消隐信号
输出10位数据
11图像电平/10消隐电平(0V )/
同步电平(-0.3V )
根据该真值表,利用FP GA 严格控制它们的时序关系,就可以产生多种制式的模拟视频信号,该方法增强了视频信号发生器的扩展性和通用性。视频D /A 转换电路板及同轴电缆输出接口实物如图4
所示。
图4 视频D /A 转换电路板及同轴电缆输出接口F i g .4V i deo D /A c ircu it and coax ial cab le i nterface
3 系统在电视跟踪性能检测中的应用研究
3.1 电视跟踪性能指标和检测方法
电视跟踪箱是电视跟踪系统中实现跟踪和搜索的关键部分。传统的电视跟踪箱跟踪性能测试采用的是室内标志法和机械靶标法等,这些测试方法中提供的模拟目
标具有精度低和可控性差的缺点[7]。后来出现了基于
I SA 总线的模拟目标卡,但是该卡使用时必须插在PC 的插槽上,同时该测试仪器的体积较大,而且扩展性不好。可以利用基于FPGA 的视频信号发生器完成电视跟踪性能的检测。
最小跟踪目标、最小跟踪对比度、跟踪速度、目标捕获概率等是评价电视跟踪箱跟踪性能的重要指标[8]
。针对这些指标,要求本视频信号发生器输出的模拟目标,在速度、运动方式、对比度、视场中位置和大小上具有可控的功能。以最小跟踪目标测试来说明该功能的实现方法。最小跟踪目标测试要求模拟目标是运动目标,测试过程中,测试者通过改变模拟目标的大小来观察波门的跟踪或搜索状态,从而判断出最小跟踪目标大小。因此,需要在FP GA 内部通过一定的算法来满足测试系统对模拟目标提出的要求。图5是本项测试中水平往返运动目标生成的算法流程图。
图5 生成水平往返运动目标的算法流程图
F i g .5A l gor ith m fl ow chart for generati ng vertical dyna m i c targe t
3.2 测试结果分析
运用该视频信号发生器对某型电视跟踪系统电视跟踪箱进行跟踪性能测试,测试时将视频信号发生器与被测电视跟踪箱连接,然后设定被测装备的某些工作参数,最后获得了该装备的部分跟踪性能参数。测试结果如表2所示。从跟踪性能测试结果中可以看出,最小跟踪目标在3 3~4 4像素之间,最小跟踪对比度在3%~4%之间,水平最大跟踪速度在4.22~4.24视场/秒之间,捕获概率始终为100%,它们的变化幅度始终都控制在设计要求的范围内。
第3期刘 杰等:基于FPGA 的视频信号发生器设计与应用研究
657
表2 部分跟踪性能测试结果
T ab l e 2Partial results of track i ng capab ility test
测试编号最小跟踪目标
像素最小跟踪对比度(%)
水平最大跟踪速度
视场/秒捕获概率(%)13 334.2210023 334.2310033 434.2210043 344.2410053 334.221006
4 4
3
4.23
100
同时,使用一台标定后的某型电视跟踪检测仪对被测电视跟踪箱进行测试,得到的测试结果基本与表2中
的相吻合,从而验证了本视频信号发生器的工作可靠性。 图6和图7是在测试前将本视频信号发生器接入某
图像采集卡获取的模拟目标图像。
图6 单帧黑目标图像(对比度31.2%大小12 12像素)F ig .6A frame i m age o f b l ack target (contrast :31.2%,size :12 12do ts
)
图7 单帧白目标图像(对比度39.1%大小18 24像素)F i g .7A fram e i m age o fw hite targ et (contrast :39.1%,size :18 24do ts )
4 结 论
基于FP GA 的视频信号发生器可以满足多种被测视
频输入系统对视频信号制式的要求。它采用USB 技术完成与上位机的通信,解决了工作电源的问题,提高了该系统的通用性和扩展性。将该视频信号发生器应用在某型电视跟踪系统电视跟踪箱的跟踪性能测试中,获得了该装备的部分电视跟踪性能参数,通过分析实验数据,证明了该系统具有测试精度高、工作稳定性好的特点。可以说该视频信号发生器能够为准确评估装备的战斗性能
提供必要的技术保障。今后,可以对该系统进行扩展,将
它应用在更多的测试领域中,所以其应用前景十分广泛。
参考文献
[1] L I X ZH,YU Z H Y,S HANG F.M u ltif unc tion i m age
targe t generator[J].Experi m ental T echno l ogy and M an age m ent ,2002,19(4):36 37.
[2] PANG C H F.Standard i m age genera tor and its app lica
ti on of i m age boa rd perfor m ance evalua ti on[J].O ptical techn i que ,1997,2:28 30.
[3] WANG X.An m i ple mentation sche me of v i deo si gna l gener
a t or based on PCI [J].E l ectron i c Science and T echnology ,2005,3:25 28.
[4] WANG C H,XUE X G,Z HONG X C H .FPGA /CPLD desi gn
too l det a il ed descri ption for X ili nx IS E [M ].Be iji ng :Posts and T eleco m Press ,2005:7 8.
[5] WU Z H Y,C HANG Y B ,FE NG L.D esi gn o f hi gh speed
data sa mp li ng syste m based on FP GA and U SB2.0[J].Ch i nese Journal of Sc i entifi c Instru men,t 2006,27(6):125 126.
[6] A nalog D ev i ces .ADV 7123[M ].Ana l og D ev i ces ,Inc .,2002.[7] HU W G,W ANG Y F,N I U Y X,et a.l A desi gn o f test
sy stem for TV track i ng box[J].O ptoe l ec tron i c T echno lo gy and In f o r m ati on ,2005,18(1):61 64.
[8] G JB 1830 93.General spec ification for video tracker[S]. 作者简介
刘杰,2005年于解放军军械工程学院获得学士学位,现为军械工程学院硕士研究生,主要研究方向为智能系统与仪器、光电装备检测。
E m ai:l yc lj 07@163.co m
L i u Ji e recei ved BSc fro m O rdnance Engi
neeri ng Co ll ege i n 2005.H e is a graduate
student i n O rdnance Eng i neeri ng Co llege now .H i s mai n research i n terest i s i nt e lli gent s yste m and i nstru men,t optoel ectronic equi p ment
tes.t
E m a i:l yc lj 07@https://www.doczj.com/doc/0f4352875.html,
牛燕雄,1989年于徐州师范大学获
得学士学位,1992年于国防科技大学获得硕士学位,2005年于天津大学获得博士学位,现为清华大学博士后,军械工程学院副教授,主要研究方向为光电装备性能测试与故障诊断、强激光破坏与防护技术等。
N iu Yanx i on g rece i ved BSc fro m Xuzhou N o r m alU n i versity i n 1989,M Sc fro m N a ti ona l U niversity o f De fense T echno l ogy i n
1992,and PhD fro m T ian ji n U niversity i n 2005.N ow he i s a postdoc t o ra l researcher in T si nghua U n i ve rsity and asso ciate pro fessor i n O rdnance Eng i neering Co ll ege .H i s m a i n research i nter est is perfor m ance test and fault d iagno si s f o r optoe lectron ic e quip m ent ,l aser da m age and pro tecti on techno logy ,and etc .
