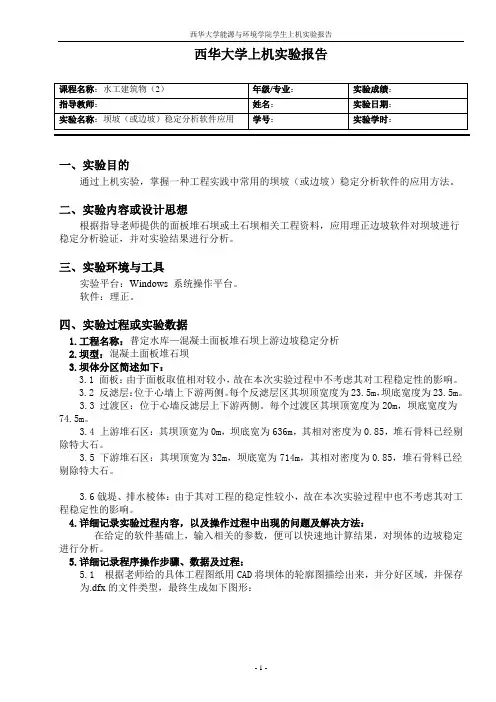

西华大学上机实验报告
一、实验目的
通过上机实验，掌握一种工程实践中常用的坝坡（或边坡）稳定分析软件的应用方法。
二、实验内容或设计思想
根据指导老师提供的面板堆石坝或土石坝相关工程资料，应用理正边坡软件对坝坡进行稳定分析验证，并对实验结果进行分析。
三、实验环境与工具
实验平台：Windows 系统操作平台。
软件：理正。
四、实验过程或实验数据
1.工程名称：普定水库—混凝土面板堆石坝上游边坡稳定分析
2.坝型：混凝土面板堆石坝
3.坝体分区简述如下：
3.1 面板：由于面板取值相对较小，故在本次实验过程中不考虑其对工程稳定性的影响。
3.2 反滤层：位于心墙上下游两侧。每个反滤层区其坝顶宽度为23.5m，坝底宽度为23.5m。
3.3 过渡区：位于心墙反滤层上下游两侧。每个过渡区其坝顶宽度为20m，坝底宽度为7
4.5m。
3.4 上游堆石区：其坝顶宽为0m，坝底宽为636m，其相对密度为0.85，堆石骨料已经剔除特大石。
3.5 下游堆石区：其坝顶宽为32m，坝底宽为714m，其相对密度为0.85，堆石骨料已经剔除特大石。
3.6戗堤、排水棱体：由于其对工程的稳定性较小，故在本次实验过程中也不考虑其对工程稳定性的影响。
4.详细记录实验过程内容，以及操作过程中出现的问题及解决方法：
在给定的软件基础上，输入相关的参数，便可以快速地计算结果，对坝体的边坡稳定进行分析。
5.详细记录程序操作步骤、数据及过程：
5.1 根据老师给的具体工程图纸用CAD将坝体的轮廓图描绘出来，并分好区域，并保存
为.dfx的文件类型，最终生成如下图形：
5.2运行理正软件，并将上图导入软件中，其运行结果如下图：
5.3输入基本参数，因为是面板堆石坝所以滑裂面的形状选择的是折线形滑面；考虑地
震烈度为7级；土条宽度选择1m。其运行结果如下图所示
5.4 输入坡面参数，由于不考虑过多的超载个数，所以只考虑坝顶超载值选择1个，运行结果如下图所示：
5.5输入土层参数
取粘聚力、内摩擦角、重度、饱和重度的值如下图所示：
5.6输入水面参数，其结果如下图所示：
5.7由于不考虑加筋，所以加筋参数不必进行改动和输入。
5.8点击计算按钮，进行计算。计算过程如下面几幅图所示：
6.记录程序运行的结果
运行结果如下图所示：
7.实验结果分析。
7.1计算数据、过程及结果如下所示：
------------------------------------------------------------------------ 计算项目：复杂土层土坡稳定计算 46
------------------------------------------------------------------------ [计算简图]
[控制参数]:
采用规范: 碾压式土石坝设计规范(SL274-2001)
计算工期: 稳定渗流期
计算目标: 安全系数计算
滑裂面形状: 折线形滑面
地震烈度: 7 度
水平地震系数: 0.100
地震作用综合系数: 0.250
地震作用重要性系数: 1.000
地震力作用位置: 质心处
水平加速度分布类型：矩形
[坡面信息]
坡面线段数 16
坡面线号水平投影(m) 竖直投影(m) 超载数
1 681.054 0.266 0
2 17.330 8.665 0
3 3.236 0.000 0
4 32.669 0.000 0
5 6.125 3.500 0
6 12.500 0.000 0
7 38.750 15.500 0
8 6.000 0.000 0
9 1.867 -1.066 0
10 121.633 60.816 0
11 1.250 1.250 0
12 2.500 0.000 0
13 1.250 1.250 0
14 74.611 37.306 0
15 0.889 0.444 0
16 8.000 0.000 1
超载1 距离0.500(m) 宽8.000(m) 荷载(19.48--19.48kPa) 270.00(度)
[土层信息]
坡面节点数 17
编号 X(m) Y(m)
0 0.000 0.000
-1 681.054 0.266
-2 698.384 8.931
-3 701.620 8.931
-4 734.289 8.931
-5 740.414 12.431
-6 752.914 12.431
-7 791.664 27.931
-8 797.664 27.931
-9 799.531 26.864
-10 921.164 87.681
-11 922.414 88.931
-12 924.914 88.931
-13 926.164 90.181
-14 1000.775 127.486
-15 1001.664 127.931
附加节点数 59
编号 X(m) Y(m)
1 1013.227 124.118
2 1008.164 126.931
3 1006.66
4 126.931
4 1037.664 -28.069
5 1043.664 -28.069
6 1014.064 119.931
7 1019.064 119.931
8 1045.864 52.931
9 1060.573 -20.614
10 1078.664 -11.569
11 1138.664 -11.569
12 1157.547 -2.128
13 1215.950 -2.191
14 1266.006 -2.245
15 1254.154 3.681
16 1251.654 3.681
17 1241.029 7.931
18 1237.664 7.931
19 1201.354 27.041
20 1200.445 27.950
21 1197.945 27.950
22 1196.076 29.819
23 1133.527 62.739
24 1132.619 63.647
25 1130.119 63.647
26 1128.250 65.518
27 1071.124 95.584
28 1070.008 96.698
29 1067.508 96.698
30 1065.846 98.361
31 999.264 119.931
32 969.664 -28.069
33 973.664 -28.069
34 1004.664 126.931
35 993.974 119.931
36 824.789 12.431
37 827.289 12.431
38 833.414 8.931
39 838.414 8.931
40 851.312 0.332
41 896.426 0.350
42 903.264 -3.069
43 913.264 -3.069
44 952.091 -22.482
45 967.174 52.931
46 963.264 -28.069
47 1045.664 -28.069
48 770.348 0.301
49 733.861 0.286
50 688.627 0.269
51 0.000 -222.472
52 1937.847 -222.472
54 740.005 6.431
55 760.008 6.431
56 790.501 23.855
57 792.414 27.681
58 796.914 27.681
59 800.540 20.429
不同土性区域数 10
区号重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板? 强度增十字板羲? 强度增长系全孔压节点编
号
(kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值系数
1 22.000 23.500 9.000 39.000 8.000 37.000 --- --- --- --- --- (
1,2,3,4,5,6,)
2 20.000 21.500 130.000 43.000 125.000 41.000 --- --- --- --- --- (
2,1,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,-16,-15,-14,31,32,33,
34,3,)
3 21.000 22.500 8.000 37.000 7.000 35.000 --- --- --- --- --- (
35,31,-14,-13,-12,-11,-10,-9,36,37,38,39,40,41,42,43,44,45,)
4 21.500 23.000 8.500 38.000 7.500 36.000 --- --- --- --- --- (
31,35,45,44,46,32,)
5 21.500 23.000 8.500 38.000 8.500 36.000 --- --- --- --- --- (
7,6,5,47,9,8,)
6 22.500 24.000 10.000 40.000 9.000 38.000 --- --- --- --- --- (
34,33,4,3,)
7 18.000 19.500 6.500 36.000 6.000 34.000 --- --- --- --- --- (
43,42,41,40,48,49,50,-1,0,51,52,53,14,13,12,11,10,9,47,5,4,33,32,46,44,)
8 21.000 22.500 8.000 37.000 7.000 35.000 --- --- --- --- --- (
-3,50,49,54,55,56,57,58,59,48,40,39,38,37,36,-9,-8,-7,-6,-5,-4,)
9 21.500 23.000 8.500 38.000 7.500 36.000 --- --- --- --- --- (
50,-3,-2,-1,)
10 21.000 22.500 8.000 37.000 7.000 35.000 --- --- --- --- --- (
48,59,58,57,56,55,54,49,)
[水面信息]
采用有效应力法
孔隙水压力采用近似方法计算
不考虑渗透力作用
考虑边坡外侧静水压力
水面线段数 6 水面线起始点坐标: (0.000,0.000)
坝坡外水位: 76.000(m)
水面线号水平投影(m) 竖直投影(m)
1 40.347 5.524
2 58.724 -4.345
3 52.612 -3.753
4 51.313 -2.843
5 63.521 -1.363
6 43.353 -0.183
[计算条件]
稳定计算目标: 自动搜索最危险滑面
稳定分析方法: 摩根斯顿—普赖斯法
土条宽度(m): 1.000
条间力函数类型: 常量
非线性方程求解容许误差: 0.00001
非线性方程组求解容许误差: 0.00010
方程求解允许的最大迭代次数: 50
搜索有效滑面数: 300
起始段夹角上限(度): 5
起始段夹角下限(度): 45
段长最小值(m): 42.644
段长最大值(m): 85.287
出口点起始x坐标(m): -127.931
出口点结束x坐标(m): 1001.664
入口点起始x坐标(m): 0.000
入口点结束x坐标(m): 1009.664
------------------------------------------------------------------------
计算结果:
------------------------------------------------------------------------
滑动安全系数 = 1.559
最危险滑裂面
线段标号起始坐标(m,m) 终止坐标(m,m)
1 (799.557,26.878) (881.401,54.045)
2 (881.401,54.045) (944.707,85.629)
3 (944.707,85.629) (991.429,116.659)
4 (991.429,116.659) (1000.769,127.483)
7.2 实验结果分析：
该坝工程等别为2级别，查SL 274-2001《碾压式土石坝设计规范》规定知，本次实验抗滑稳定安全系数K=1.559，大于规范规定的正常情况下的抗滑稳定安全系数K=1.35，故坝体安全稳定。
五、总结
1.回答实验指导书上的思考题。
(1).坡面起始点号和坡面线段数变化后，导入的工程断面DXF图会有什么不同？
答：在导入理正软件前的DXF图是不用自己编号的，导入图形后，DXF图形会在理正软件中自动进行编号，如果导入图形的线段数改变后，那么在软件中显示的图形会改变其的起始
点号，并分好区域。
(2).计算工况改变后，各参数设置时会有什么变化？
答：计算工况包括施工期、稳定渗流期、水库水位降落期、有地震作用。此次实验我们采用的是渗流稳定期，参数的选择如实验中所示。同时，考虑地震的作用，需要考虑地震参数；如果选择的是水库水位降落区的话，则需要考虑不稳定渗流所形成的孔隙水压力的作用，则必须考虑水的作用了；如若选择的是施工期的话，因为防渗体在填筑过程中产生的孔隙水压力一般来不及消散，所以也要考虑水的作用，则要输入水面参数。
(3).上下滑点的位置可以判断导入的DXF图是否正确吗？
答：上下滑点的位置可以判断导入的DXF图是正确的。
2.总结上机的心得体会及改进意见。
1）心得：此次上机实验，让我体会到计算机时代带给人们带来的巨大益处，在对工程的边坡稳定，渗流分析等各种工程情况计算时，使很多繁琐的问题得到快速的解决，节约了大量的时间，提了高了工作的效率。通过对理正软件的学习和运用，对此软件有了一定的掌握，能够初步利用该软件处理水利水电工程的一些问题。同时，在这次实验过程中，让我明白了工程的严谨性，一个微小的数据可能造成整个工程的安全性发生巨大的改变。
2）改进意见：在此次实验过程中，由于对理正软件的掌握不够熟练，在做实验过程中遇到了不少困难，所以，应该增加实验课前对软件理论方面的学习。由于在计算时，有些相关数据采取的自己取的估算值，或者采用了系统的默认值，这样与实际工程会有些出入，所以实验结果与实际的情况存在一定的误差。但在实际中我们应严格按照规范输入每一个参数，保证数据的正确性。
