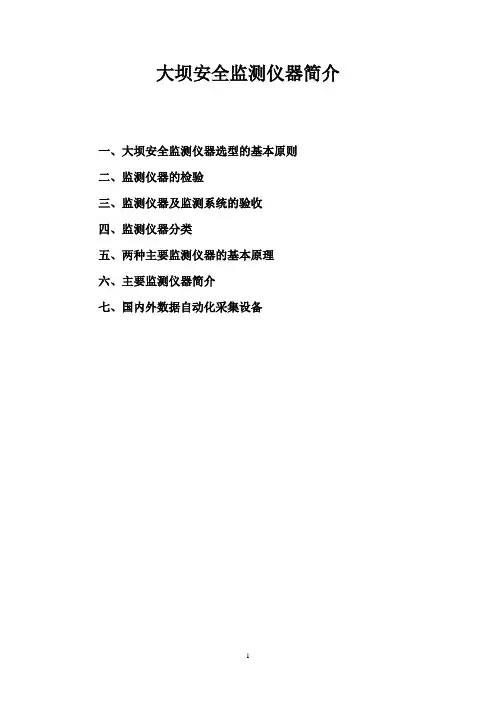

大坝安全监测仪器简介
一、大坝安全监测仪器选型的基本原则
二、监测仪器的检验
三、监测仪器及监测系统的验收
四、监测仪器分类
五、两种主要监测仪器的基本原理
六、主要监测仪器简介
七、国内外数据自动化采集设备
一、大坝安全监测仪器选型的基本原则
1、总原则
大坝安全监测系统的监测项目、测点布置及系统的功能、性能应满足《土石坝安全监测技术规范》（SL60-94）、《土石坝安全监测资料整编规程》（SL169-96）和《混凝土坝安全监测技术规范》（DL/T5178-2003）要求，如建立自动化监测系统，还应满足《大坝安全自动化监测系统设备基本技术条件》（SL268-2001）的要求。
2、监测任务、测量范围的界定及仪器技术性能分析
首先，应明确监测仪器的任务，是变形监测，渗流监测，压力应力监测还是环境量监测？一次还是二次？
其次，应根据工程实际情况，预测并确定仪器的量程、范围；根据仪器量程范围、工程对监测精度的要求以及相关规范规定，确定仪器精度等级。
第三，选择仪器型式。仪器型式的选择最重要的是仪器的可靠性，在可靠性的前提下，再考虑仪器的精确度或准确度。
第四，技术经济评价。对不同型式的仪器、不同厂家的同类型仪器，比较其采购、运输、室内检测/校准、现场检验、安装方式、可维护性及维护程序、施工期观测及数据处理、（如建立自动化监测系统）占用系统资源等，进行技术、经济评价，选择合适的性价比。
3、监测设施的布设
首先，划分监测项目。
其次，根据监测项目及监测目的，确定监测设施安装/埋设位置（包括平面坐标、高程及相应层位），仪器、设施、设备工程编号（唯一性），并以表、平面图、断面图等形式逐一标注。
4、监测设施的安装/埋设
根据坝的性质（混凝土坝/土石坝？在建坝/已建坝？混凝土坝『重力坝、拱坝、砌石坝』？土石坝『均质坝、心墙坝<宽心墙坝、窄心墙坝？>、斜墙坝、堆石面板坝、复合坝型』？）设计合适的安装方式及施工工艺。
5、监测仪器选型原则
①监测仪器应采用可靠性好，并经过长期现场考验的仪器设备；大坝安全监测和管理自动化系统，推荐采用分布式自动化数据采集系统。
②监测仪器应尽可能实现人工比测。
③根据工程情况、运行条件、监测目的和拟安装层位，确定监测仪器量程范围，以期在满足监测目的的前提下，达到最优的监测精度。
④如建立自动化系统，在技术性能上应具有先进性；运行应稳定可靠；操作简便实用；软件界面应友好，功能应满足数据采集、资料整编要求，有条件的水库宜在进行资料整编的基础上，建立数学模型、统计分析模型，实现监测资料的在线分析。
6、自动化系统数据自动采集设备选型原则
①经过工程考验的具有良好的可靠性和长期稳定性的设备，且应易于安装、便于维护。
②宜采用分布式的智能节点网络控制技术和模块化的结构，配置应灵活。
③系统组网应方便，具有较好的适应性、兼容性和可扩展性。
④应能够允许多种供电方式，且功耗较低。
⑤监控软件应具有强大的支持功能，建议设人工补测接口。
⑥应具有良好的抗雷击性能。
二、监测仪器的检测
监测仪器大多在隐蔽的环境下长期运行，一旦仪器安装埋设后，一般无法再进行检修和更换。大坝工程对监测仪器能够长期、稳定运行的基本要求，决定了用于大坝安全监测的仪器的检测是必须的（不仅仅是必要的）。监测仪器检测的基本目的及内容如下：
1、检验仪器工作的稳定性，以确保仪器性能长期稳定
对厂家提供的产品，首先应进行外观型式检验，如：仪器外表无损伤、裂纹、锈斑，引出电缆无破损，及其它可能影响使用的残障；仪器标志牌应标明型号、规格、出厂编号、量程、绝缘电阻、制造年月、生产厂家等。其次应进行稳定性检查，一般在室温0载荷状态下对传感器进行至少为期15天的观测并记录，剔除不满足要求的产品；试验结果如不合格率超过5％，应相应延长观测周期，以确保观测的可靠性。如振弦式传感器，标准规定两种试验方法的零点漂移值均为0.25％F.S.，一般掌握的绝对漂移数值2～3Hz。
2、校核仪器出厂参数的可靠性
按相关标准、规范或仪器校验方法，对厂家提供的仪器进行率定、检测或校验，检验仪器精度、分辨率、重复性、线性度、滞后等技术性能指标是否满足厂标或国标的要求（厂标高于行业标、行业标高于国标）。
3、检验仪器在搬运、运输过程中是否损坏
此处注意：从仪器生产地运输至使用地时，检验仪器稳定性和性能时，除考虑（2）中零点漂移外，对受气压影响的仪器，应扣除由于气压影响（高程不同）。以振弦式仪器为例（非通气型），高程每增加100m，相应地频率增加1～3Hz或5～25个线性单位（频率模数）；对于超过100m的高坝，安装埋设过程中，应考虑因高程变化引起的传感器零点的变化，即每降低100m，仪器零点应以约10cm 水头换算频率变化量，并以此对传感器零点进行修正（＋）。
对于设气压观测的项目，应根据当地实际气压变化量；订货时提出明确要求，如不能确知，应标明安装地大致高程。
在我们的生产实践中，国外进口传感器运输至国内，一般不合格率约5％左右（GEOKON、ROCTEST、SOIL等国外仪器生产厂家无一例外）；国内厂家的不合格率一般小于5％。
正因如此，不论是进口产品还是国内产品，都不应以任何单方的资料或保证，作为免检的借口，检验测试是必须的途径，以避免不合格仪器应用于工程，造成不必要的损失，或因其不能提供可靠的数据依据造成误报警的假相以及给资料分析带来麻烦。
三、监测仪器及监测系统的验收
尽管大坝安全监测系统在监测项目、测点布置及系统的功能、性能方面可遵循SL60-94、SL169-96和DL/T5178-2003，自动化监测系统设备可遵循《大坝安全自动化监测系统设备基本技术条件》（SL268-2001），但目前为止，水利行业既未发布准入办法（如发布，相对的讲在选型、验收等方面要简单些），也未制定检验规程和验收标准，监测仪器或监测系统尚无可供遵循的条条框框。有鉴于此，对于监测系统及监测仪器设备的验收建议如下。
1、监测仪器安装前验收
①生产厂家提供的监测仪器生产许可证复印件；
②生产厂家提供的监测仪器检验合格证原件；
③由具有资质的计量检测单位出具的检测报告/校验报告原件，重要项目在必
要时可向计量检测单位索取原始试验数据复印件；
④其它信誉证明文件和质量保证承诺；
⑤安装前开箱检验合格的证明(附检验人、见证人及现场监理签证确认手续)。
2、监测仪器安装后验收
监测仪器安装后，安装单位应及时提供仪器设备安装/埋设记录表、安装/埋设考证表、埋设状态描述文件（如渗流监测仪器钻孔埋设柱状图）、安装竣工图、施工期观测记录表等一应证明监测仪器安装过程、安装后监测仪器处于正常工作状态的记录和文件，以及观测数据所反映的工程性态的分析图、表。
在提供上述文件资料的基础上，按单元划分情况，安装单位应对仪器的安装进行质量评定。以钻孔埋设渗流监测仪器为例，下表为将一个钻孔作为一个单元工程的质量评定示例。
XXX水库单元工程施工质量评定表
3、监测系统验收
监测系统的验收形式建议参照《水利水电建设工程验收规程》（SL223-1999）和《水利水电工程施工质量评定规程》（SL176-1996）执行，验收内容按/参照《大坝安全自动化监测系统设备基本技术条件》（SL268-2001）。
四、监测仪器的分类
五、两种主要监测仪器的基本原理
1、振弦式仪器
①发展历史
最早开发振弦式仪器的国家是前苏联，时间约在20世纪30年代初。
弦式传感器法国的TELEMAC公司在三十年代中期即研制开发, 三十年代末投入正式应用, 至今已有70多年的历史，1999年TELEMAC公司因经营不善及软件对克因公司的过分依赖，导致被加拿大ROCTEST 公司收购。
五十年代, 美国(如SINCO公司)、德国、意大利, 加拿大（ROCTEST 公司）等国家相继开发了不同型式的弦式仪器。1996——2002年中加合作项目引进的主要是ROCTEST 公司的监测仪器和美国GEOMATION公司的数据采集系统。
我国对弦式仪器的开发研制, 始于六十年代初, 由上海城建局和南京水利科学研究院土材所研制、应用。弦式仪器在我国土石坝原型观测中的应用始于1965年, 首先在浙江横山水库试用并取得成功, 正常运用达二十六年之久。国内的仪器生产史已近40年，客观的讲，国内振弦式仪器的生产当以南京水科院为最早，在20世纪末国内10数家上产厂家的技术基本上源于水科院。但真正的发展和技术上进步应属于近5年的事，不管是性能、系列还是外在质量，都取得长足的进步，应用领域进一步拓宽，在水利工程、地基加固及石油化工等领域都得到广泛应用, 在水利工程上的应用前景是广阔的。
70年的历史说明：
②振弦式孔隙水压力计工作原理
承压膜
钢弦
线圈
支架
3
传感器结构示意图
对于两端固定且拉紧的弦, 其自振频率如下式所示:
f =
12l σ
ρ
(1) 式中:f ——钢弦的自振频率(Hz)或(1/s),
l ——钢弦的长度(m)，
σ——钢弦所受张(应)力(kN/m 2)， ρ——钢弦的材料密度(kg/m 3)。
传感器的承压膜可视为周边嵌固的圆形薄板, 在均布载荷作用下, 其中心挠度如下式所示:
ω=316
(E 2
1μ
-)r H 43P (2)
式中:r ——承压膜有效半径(m)，
H ——承压膜厚度(m)，
μ——承压膜材料泊松比(无量纲), P ——承压膜所受均布载荷(MPa)， E
—— 承压膜材料杨氏模量(GPa)， ω 承压膜中心挠度(m)。
由图1可见, 承压膜挠度ω与钢弦的微变形Δl 如有下关系: ω= -Δl (3) 由(1)、(2)、(3)式可得:
P=64313324l H E E r f ρμ()-(f 02-f i 2)-128312324l H E E r f ρμ()-·Δl ·f i 2
(4a) 令K=64313324
l H E E r f ρμ()-则有
P=K(f 02-f i 2)-2Δl l
·K ·f i 2 (4b)
如略去一阶小量Δl 的影响,可得
P=K(f 02-f i 2) (5) 式中: f 0 ——传感器零压下的钢弦振动频率(Hz)，f i ——传感器在U 压力下的振动频率(Hz)，K ——传感器系数(MPa.s 2)，E f ——钢弦材料杨氏模量。
由式(5)可知, 传感器一旦装配完成, 其零压频率f
和其传感器系数K也随
, 压力P也便随之确定。
之确定, 只要测得受压工作状态下的频率f
i
③特点
●非电量测量，基本不受接引线长度影响，信号传输距离可达1km，经特
殊处理，信号可传输数公里。
●结构简单，长期稳定性好。
●易于实现自动化。

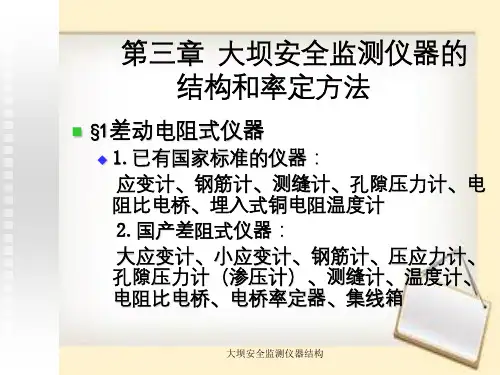

2、差阻式仪器
①差动的概念
首先，差动是减小非线性的一种技术措施，目的在于消除或减小由于结构原因引起的共模误差，基本原理如下：
设一传感器之输出为：
Y1=a0+a1X+a2X2+a3X3+a4X4+ (1)
另一个相同的传感器，但其输入量符号相反，它的输出为
Y2=a0－a1X+a2X2－a3X3+a4X4－ (2)
（1）－（2）即为：
ΔY=2(+a1X+ a3X3+……)
这样，总输出消除了零位输出和偶次非线性项，得到的是对称于原点的相当宽的近似线性范围，在减小非线性的同时，使传感器灵敏度提高一倍，且抵消了共模误差（如温度误差）。
②测量方式
A五芯测量
5线制所测得的结果将不受接长电缆长度（﹤5km）的影响。
B三芯测量
3线制所测得的结果将直接受到接长电缆长度的影响。
C四芯测量
4线制所测得的结果将间接受到接长电缆长度的影响。
建议有条件的工程采用5线测量方式。
六、主要监测仪器简介
（一）变形观测仪器
1、光学仪器
经纬仪、水准仪、大坝视准仪、全站仪。
根据工程测量精度的需要，选择相应的精度等级的观测仪器。国产经纬仪、水准仪可选厂家较多，北光、苏光、南京1002厂仪器均较成熟，可供选购。水准仪建议选择自动安平式正像产品，观测便捷（价格1000～100000元不等）。
配套设施，如固定觇标、移动觇标、强制对中装置根据经济条件及观测精度要求，可选择南京1002厂或成都飞翔机械厂产品。
大坝视准仪虽在工程中有一定运用，但据用户反映，效果欠佳，最好不用。
全站仪是一种兼有电子测距、电子测角、计算和数据记录及传输功能的自动化、数字化的三维坐标测量与定位系统，用于大坝变形观测，不仅便捷、准确，而且减少了传统意义上的人为观测误差及资料整编分析中的可能造成的数据差错。
全站仪选型建议有条件的工程选用瑞士徕卡公司生产的TCA2003型红外线电子全站仪，其基本精度指标为0.5//，1mm+1pmm；如受资金条件限制，美国天宝公司的56系列产品或德国蔡司的产品也可选用；如条件差距大，不必勉强降格选用国产或日产产品，建议选用常规光学测量仪器。光学测量仪器从精度、稳定性、适用性、功能型、耐久性、长期可靠性等方面衡量，西洋货远优于东洋产品。
注意：
如采用全站仪精心变形观测，工作基点站的设置应可靠、方便，在地形条件许可，工作基点应尽量多设，以确保观测网的可靠性和相互校核，即使受地形限
制，仍建议至少设4个工作基点，避免因个别基点遭到破坏导致的基点网的无法恢复的破坏。基点站的设置应注意以下几点： ① 角网最小夹角不小于30°。
② 全站仪不能直接用于高程测量，强制对中装置的设计使用、棱镜的安装、保护应与供货商充分论证，并定制适合于高程测量的棱镜安装装置。 ③ 十字丝棱镜选用设备生产厂家地原配棱镜当然是好的，但价格太高；目前国产棱镜如苏州春光仪器厂的产品品质能够满足观测需要，价格只有进口产品的1/4。
④ 全自动观测还是需要时分组人工观测，根据工程情况、测量频率确定。 ⑤ 基点网的构建示意图见下图。
2、变形观测仪器 ①沉降仪 A 水管式沉降仪 用途及使用范围
用于监测土石坝施工期和运行期间坝体内固结和沉降(垂直位移)情况，从而判断坝体的稳定性。适用于大变形、施工期埋设，可实现自动化测量。
S3
S4
仪器的工作原理和基本结构
水管式沉降仪观测坝体内部沉降是利用液体在连通管两端的水面最终会形成同一水平面的原理制成。如下图所示。如果大坝内部某测点没有沉降发生，观测房测量管水位不会产生变化；反之，如埋设在坝体内部的测头随坝体下降，则坝面测量管水位也跟随下降。从而，判断出大坝内部某一测点相对于观测房的沉降值。
主要技术参数
测量范围：0～100cm
测量精度：±2mm
环境温度范围：可以在-20℃～ +60℃的环境温度下工作(摄氏零度以下测管内使用“防冻液”)。
读数稳定时间：一个测头从开始溢流到测管水位稳定(即两端水平)所需时间约为3分钟左右。
B电磁式沉降仪
沉降量的测量由两大部分组成：一是地下材料埋入部分，由沉降导管和底盖、沉降磁环组成；二是地面接收仪器，由钢尺沉降仪、测头、测量电缆、接收系统和绕线盘等部分组成，观测精度约±2mm。
沉降管的埋设安装有2种方式：一为施工期埋设——此种埋设方式沉降磁环可正确定位，但在施工期间沉降管保护较困难，管周围需人工夯实；二为已建坝
钻孔埋设——能够避开施工干扰，但钻孔封堵应到位，沉降磁环定位准确度欠佳。
一般情况下，沉降和水平位移观测共用1根管，即测斜沉降管。管从材质上大致分为PVC管和铝合金管；管内径基本为φ45和φ60两种。
建议：施工期埋设采用铝合金管；管内径应与测斜仪规格匹配。
C静力水准仪
静力水准仪是测量两点或多点间相对高程变化的精密仪器，液体静力水准仪又称连同管水准仪，与水管式沉降仪原理相同，可以认为静力水准系统是一种高精度的水管沉降系统，其仪器型式有电容感应式、差动变压器式和振弦式。其中前两种型式可分辨0.01mm，后者0.05～0.15mm。
国内常用的电容感应式仪器以南瑞RJ型电容式静力水准仪为代表，其性能指标如下：
● 量程：20,40,50,100mm
● 分辨率: 0.01mm
● 精度:±0.1～±0.3mm
● 长期零飘:<0.5％F.S./年
● 温度系数:<0.05％F.S./℃
● 环境温度:－30℃～＋60℃
振弦式静力水准监测仪器以基康4675型沉降监测系统为代表，它是由一系列带液位传感器的储液罐组成，储液罐由一根充液管互相连通。基准罐置于一个稳定的标点，而其他的储液罐置于标高大致相同的不同位置，当任何一个储液罐相对于基准罐发生沉降时，将引起该罐内液面的上升或下降。本系统特别适合那些要求高分辨率的关键场合，可以检测出小到0.05～0.15mm的沉降变化。4675仪器性能指标如下：
② 测斜仪
A 伺服加速度计式测斜仪
伺服加速度计式测斜仪敏感元件是伺服加速度计，有单项和双向两种（－、＋）,国内厂家有航天部33所、南京自动化设备厂，国外有GEOKON 、SINCO 、SOIL 、ROCTEST 等，使用精度基本相当，进口仪器稍高但价格相差大(1:5)。 测斜仪
测斜仪与测斜管一起使用，测量边坡，滑坡、大坝、道基和回填的横向变形，也可以用来测量墙洞，矿井、隧道、船坞、抗滑桩和板桩的偏移。测斜仪的防水不锈钢壳内装有两个力平衡伺服加速器可同时测出两个方向的位移。可选购不锈钢携带箱。 技术参数
技术参数
测量范围（mm) 150 300 600
精 度 ±0.1%F.S.（0.15 0.30 0.60mm ） 灵 敏 度 0.025%F.S.（0.0375 0.075 0.15mm ） 温度范围（℃） －20～+65 稳 定 性 ±0.05%F.S.
配套设备
BGK2-250V6 四芯屏蔽电缆 通液/通气管
BGK-408（选购） 振弦式读数仪
B电阻应变片式测斜仪
电阻应变片式测斜仪外部结构、尺寸与伺服加速度计式测斜仪基本相同，不同的是：它的敏感元件是由应变梁和重锤组成的弹性摆，测量范围±10°，精度比伺服加速度计式测斜仪低，但价格也只是其1/5左右。
C固定式测斜仪
振弦式测斜仪外部结构、尺寸与伺服加速度计式测斜仪基本相同，不同的是：它的敏感元件也是一个弹性摆，测量范围±10°。
振弦式固定测斜仪
振弦式固定测斜仪与接近垂直的测斜管配套使用，测量横向水平位移，使用原理类似于伺服加速度式测斜仪，其安装为固定式，即设定的固定测斜仪系统固定安装在测斜管里，以便自动及连续的监测，可以串连数个传感器（蜈蚣式串接）以获得剖面位移图。
技术参数
标准量程±53°
灵敏度±10弧秒(±0.05 mm/m)
系统总精度±6 mm/30 m
温度范围0℃～50℃
长度×直径700×25 mm
测斜管尺寸50～90 mm
轮距0.5 m
标准量程±10°
灵敏度±10弧秒(±0.05 mm/m
精度±0.1%F.S
温度范围-20℃～80℃
长度×直径178×32 mm
D倾斜仪
a)便携式倾斜仪
6021型倾斜仪是一种便携式仪器，用于测量诸如大楼、大坝、堤坝等结构的倾斜，也可用来测量边坡、坑口、洞壁（如泥浆墙）等的相对稳定性。陶瓷或黄铜的倾斜板永久的装在被监测的垂直或水平的结构上，测量时，倾斜仪放在倾斜板上使用。
技术参数
标准量程±30°
灵敏度±10弧秒（±0.05 mm/m）
精度±0.1％F.S
尺输出±5VDC
温度范围0℃～50℃
冲击值1000g
长×宽×高159×89×143 mm
b)6350型振弦式倾斜仪
6350型振弦倾斜仪用于测量诸如大楼，大坝和堤坝等结构的倾斜，也可以用来测量坡，井口和墙洞（如泥浆墙）等的相对稳定性。本倾斜仪永久的装在被监测的结构上，并可以在水平或垂直表面上进行测量。
技术参数
标准量程±10°
灵敏度±10弧秒（±0.05 mm/m）
精度±0.1％F.S
温度范围-20℃～80℃
长度×直径159×32 mm
c)6700型电测水平梁
6700型用来测量大坝、建筑、隧道、堤坝和连续墙等结构的角位移。它易于安装、成本低、可代替加速仪式传感器沉降系统。可提供水平或垂直型号来测量各向位移差和倾斜。
技术参数
③位移计
A引张线式水平位移计
引张线式水平位移计是由受张拉的铟瓦合金钢丝构成的机械式水平位移测量装置。
适用于土石坝施工期埋设、初运行期观测；或用于混凝土坝运行期观测。
选型前提：具备适合的安装空间。
特点：测量范围大，结构简单、耐久性好，观测数据直观可靠。
B滑动电阻式位移计
滑动电阻式位移计传感元件是一种直滑式合成型电位器（日本进口），建立不同的位移量与电位器滑动臂所在位置产生分压的函数关系，通过数字电压表测出这一电压变化，即可推算出位移量。
适用于土石坝施工期内部埋设、初运行期观测；已建土石坝开挖埋设；面板坝周边缝观测，可承受约1MPa水压。
特点：测量范围大（50、100、150、200mm），结构简单、耐久性好。但接线应于安装前率定。
2只、3只位移的组合，可组成两向或三向位移计，注意：两向、三向位移计支架须专门制作，铰接为万向铰，否则无法反映2向或3向变形。
C振弦式位移计
标准量程±15弧分，±1°±3°
灵敏度0.03%F.S.R
重复性±0.1%F.S
温度范围-20℃～50℃
最大热误差0.2%F.S/℃
传感器阻抗550Ω
梁身长度1、2 m
a)埋入式测缝仪（位移计）
埋入式测缝仪用于测量结构间的裂缝，例如在混凝土大坝块体之间的裂缝，它通常是横跨结合部，以监测接缝的开合，仪器内部的万向节能适应一定程度的剪切运动。
技术参数
b)裂缝计（位移计）（表面型）
裂缝计用来测量表面裂缝和接缝的变化，它可通过灌浆、栓固或将两个带球绞的螺杆固定到裂缝的两侧。
技术参数
D多点位移计
多点变位计是将3～4支测缝计组合在一起，按不同深度梯度埋设，用于测量同一测孔中不同深度裂缝的开合度。适用于隧洞、厂房、洞室、边坡、坝基等不同深度的变位观测。
标准量程25，
50, 100 mm
灵敏度0.02%量程
精度±0.1%F.S
非线性<0.5%F.S
温度范围-20℃～80℃
长度×直径200×45，405×51 mm
标准量程25，50，100 mm
精度±0.1%F.S
温度范围-20℃～80℃
长度318，362，527 mm
④测缝计
A滑动电阻式测缝计
见滑动电阻式位移计
B振弦式测缝计
见振弦式位移计
C差动电阻式测缝计
测缝计用于埋设在水工建筑物及其他混凝土建筑物内部，测量建筑物伸缩缝的开合度。经改装可制成表面裂缝计、基岩变位计、多点变位计等，同时可兼测埋设点的温度。
测缝计由上接座、钢管、波纹管、接线座和接座套筒等组成仪器外壳。外套塑料套以防止埋设时水泥浆灌入波纹管间隙内，保持伸缩自如。
主要技术参数
型号CF-5 CF-5GY CF-12 CF-12GY CF-40 CF-40GY CF-25
测量范围拉伸 mm 5 5 12 12 40 40 25 压缩 mm 1 1 1 1 1～5 1～5 1～5
仪器长度 mm 265 325 265 325 330 395 410 最大直径 mm φ37 φ47 φ47 φ41 最小读数 mm/0.01% 0.015 0.04 0.07 0.042 温度测量范围℃-25 ～ +60
温度测量精度 ℃ ± 0.5
温度修正系数 mm/℃ 0.004
0.005
0.006
绝缘电阻 M Ω ≥50 耐水压 MPa 0.5
2
0.5 2
0.5
2
5
备 注
CF-25：两头法兰直径：63mm ，用于碾压坝
（二）渗流观测仪器
1、孔隙水压力计
孔隙水压力计型式、品类、厂家繁多，质量良莠不齐，请选择时按照前面所说的选型原则，慎重选用，对未经工程实际考验的仪器，应充分论证，避免不必要的损失。国内工程因选型不慎的例子可谓屡见不鲜，当引以为戒。 ①振弦式孔隙水压力计
振弦式孔隙水压力计国内外厂家很多，国外主要厂家有GEOKON 、SINCO 、ROCTEST 公司，国内有南京水科院、葛南公司，江苏金坛5家、丹东3家。以基康产品为例，介绍几种孔隙水压力计及其适用范围，没有特别推介之意，旨在说明其外部结构形式及性能指标。
A)4500S 型4500AL(V)型标准压力计（渗压计）
4500型标准压力计用以测量流体压力，例如地下水位，坝体、土体的孔隙水压力等等。也可以用来装在孔内，监测井和测压管的压力或水位。4500AL 型用于低压量程。4500ALV 型可自动进行大气压力变化的补偿。所有型号压力计带热敏电阻测温以及雷击保护器。
技术参数
B)4500B 、4500C 型小直径压力计（渗压计）
这些压力计能在小直径、非标准的测压管中很好的用于自动化测量。4500B 型可放入19mm 直径的管中，4500C 可放入12mm 直径的管中。
标准量程 (S 型)0.35，0.7，1，1.75，3.5，5.25，
7.0 MPa ；(AL/ALV 型):35，70，175 KPa
超量程 2×额定压力 灵敏度 0.025%F.S
精度 ±0.1%F.S(±0.1%F.S 任选) 线性 <0.5%F.S
长度×直径
(S 型)133×19 mm
(AL/ALV 型)133×25 mm
