HａrｂｉｎI n s t i tｕt e o fＴeｃh n o lｏｇy
机械设计大作业说明书大作业名称：轴系设计
设计题目: 5.1.5
班级：１2０８105
设计者:
学号：
指导教师: 张锋
设计时间：２０14．12.03
哈尔滨工业大学
哈尔滨工业大学
机械设计作业任务书
题目___轴系部件设计＿_＿_ 设计原始数据:
方案电动机
工作功
率P/k
Ｗ
电动机满
载转速n
ｍ
/(r／miｎ)
工作机的
转速ｎ
w
/(r/min）
第一级
传动比
ｉ1
轴承座
中心高
度
H/mm
最短工
作年限
工作环
境
5.1．５ 3 710 80 2 170 3年３
班
室内清
洁
目录
一、选择轴的材料 (1)
二、初算轴径 (1)
三、轴承部件结构设计 (1)
3.1轴向固定方式 (2)
３.2选择滚动轴承类型 (2)
3.3键连接设计 (2)
３.4阶梯轴各部分直径确定 (2)
3．5阶梯轴各部段长度及跨距的确定 (2)
四、轴的受力分析 (3)
4.１画轴的受力简图 (3)
4.２计算支反力 (3)
4.３画弯矩图 (3)
4.4画转矩图 (5)
五、校核轴的弯扭合成强度 (5)
六、轴的安全系数校核计算………………………………………………６
七、键的强度校核 (7)
八、校核轴承寿命 (8)
九、轴上其他零件设计 (9)
十、轴承座结构设计 (9)
十一、轴承端盖（透盖）.........................................................９参考文献 (10)

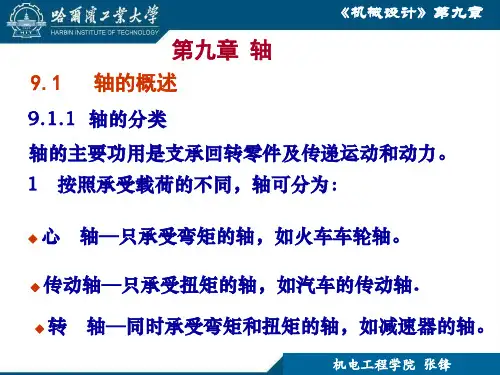

一、选择轴的材料
该传动机所传递的功率属于中小型功率，因此轴所承受的扭矩不大。故选45号钢，并进行调质处理。
二、初算轴径
对于转轴,按扭转强度初算直径 3min m P d C n ≥ 式中:
P ————轴传递的功率,KW ；
m n ————轴的转速,r/mi ｎ;
Ｃ————由许用扭转剪应力确定的系数，查各种机械设计教材或机械设计手册。 根据参考文献1表9.４查得Ｃ=118~106,取C=118,
所以,
mm n P C d 6.23355
85.211833==≥ 本方案中,轴颈上有一个键槽,应将轴径增大５%，即
????d ≥23.6×（1+5％)＝24.675mm
按照ＧB ２８2２-2０05的a R ２0系列圆整，取d=２5ｍｍ。
根据GB/Ｔ10９6—2００３，键的公称尺寸78?=?h b ，轮毂上键槽的尺寸
b=8m ｍ，mm t 2.0013.3+=
三、轴承部件结构设计
由于本设计中的轴需要安装带轮、齿轮、轴承等不同的零件，并且各处受力不同,因此，设计成阶梯轴形式，共分为七段。以下是轴段的草图:
３.1及轴向固定方式
因传递功率小,齿轮减速器效率高、发热小,估计轴不会长,故轴承部件的固定方式可采用两端固定方式。因此，所涉及的轴承部件的结构型式如图2所示。然后，可按轴上零件的安装顺序，从min d 处开始设计。

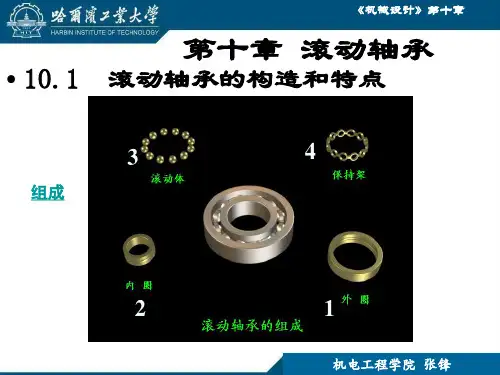

3.2选择滚动轴承类型
因轴承所受轴向力很小,选用深沟球轴承，因为齿轮的线速度,齿轮转动时飞溅的润滑油不足于润滑轴承，采用油脂对轴承润滑，由于该减速器的工作环境清
洁,脂润滑,密封处轴颈的线速度较低，故滚动轴承采用毡圈密封，由于是悬臂布置所以不用轴上安置挡油板。
3．３ 键连接设计 轴段⑦ 轴段⑥ 轴段⑤ 轴段④ 轴段③ 轴段② 轴段①
L1 L2 L3 图1
