规范标准工业厂房消防设计
工业厂房耐火等级
建筑物的防火设计首先要确定该建筑物的耐火等级，通常根据《建规》来确定建筑物的耐火等级。大型工业厂房多采用轻钢结构，厂房的承重构件一般为钢柱、网架，建筑外表面覆以铝锌钢板或镀铝锌钢板等。根据《建规》，其柱、梁的耐火时间均为0.25?0.5
小时，建筑物的耐火等级仅为四级(耐火等级较低) 。解决的方法: 建筑专业设计时可在柱、
梁表面覆以一定厚度的防火隔热涂料，满足规范要求，这样，建筑物的耐火等级可按二级
二、工业厂房的消防设计
近几年随着工厂加工规模越来越大，联合厂房的设计逐渐成为企业的首选。对厂房进行消防设计时，防火分区的设计显得尤为重要，分隔不好就会影响工艺生产。
1. 防火分区设计
(1) 防火墙与防火分区因生产工艺的要求，实际工程中往往不可能采用防火墙将大跨度厂房进行分隔。
普通
建筑中普遍采用的防火门与防火卷帘，对于大跨度厂房而言，采用该方式进行防火防区划分通常难以实现。即使能够使用防火卷帘进行防火分区划分，日后的使用、维修也极为不便，故通常也不予采用。
(2) 水幕与防火分区采用独立水幕作为大跨度厂房的防火分隔，配合消火栓及灭火器的消防系统，是较
可
行的做法。设计可根据实际情况设置若干防火水幕带，该方式可灵活设置，不会将整体的生产空间人为分隔。该方式较大跨度防火墙更易实现，且不会对正常的生产工作造成任何不良影响。厂房一旦发生火灾，该方式可以立即实现有效的防火分隔。
(3) 自动喷水灭火与防火分区如果在大跨度厂房内设置自动喷水灭火装置，可满足规范要求。但是采用
该方式也存
在一定的问题:
①大跨度厂房一般层高都在10 米以上，而根据《自动喷灭火系统设计规范》有关规定，自动喷水灭火装置通常应用于8 米及以下的大空间建筑物；
②相对投资成本较大。
(4) 消防炮与防火分区消防炮灭火系统，是一种新型的灭火系统，早期主要应用于各类易燃易爆的石化
企业、
机库、船舶等场所。近年来建筑行业迅猛崛起，大量高大空间建筑物相继出现。对于大空间建筑，生产工艺或运营模式往往要求其空间具有完全通透性，传统模式上的防火分区、防火墙的设置方式往往无法满足其使用要求。传统消防设置方式遭遇到新的挑战，而消防炮的特性恰好能够弥补传统消防模式在该状况下的不足，消防炮灭火系统被部分采用。消防炮灭火系统要求的消防水量一般比较大，根据实际要求，消防水量多在20 l/s ?200 l/s
之间，通常需在室外设置一定容积的消防水池。该消防设施目前尚未被普遍采用，设计人员需要在以后的实践中不断探索和学习。
2. 设备地下室
厂房内大型设备通常辅带地下室，在《建规》中对地下室的定义是：房间地面低于室外设计地面的平均高度大于该房间平均净高1/ 2 者。消防的要求是：独立防火分区，按面积大小设1~2 个安全出口。由于现在多采用联合厂房的形式，《建规》中的消防要求很难满足。而大多数行业的厂房地下室，性质是设备地下室，与地上设备紧密连在一起。设备地下室内无长期停留的工作人员，仅在维护、巡视时有人且是培训过的专业人员，同时地下室内设置有二氧化碳自动灭火装置，安全性较高。经过工艺专业了解国内外同类工厂的实际情况，此类设备地下室发生火灾的概率极低。通常情况下，在设备地下室设计中采取的方法是：设备地下室设1?2个出入口直通至车间内，与车间连通的门设乙级防火门。
3. 火灾自动报警系统
该工程采用总体保护的方式, 火灾自动报警系统选用智能型消防报警系统,报警类型采用控制中心报警, 由设于1 层的消防控制中心集中控制及显示, 探测器选用智能型光电感烟探测器对整个建筑物进行监视。系统设置警铃, 并且按规范要求设置相当数量的手动报警按钮, 通过消防中心设置的联动柜对消防设施实施联动或手动控制, 实现报警或灭火。
综上所述，对于工业厂房的消防设计应从防火分区、设备地下室、火灾自动报警系统三方面进行考虑。随着社会科学技术的不断发展，工业厂房建筑逐渐趋于多样化，这就对消防设计提出了越来越高的要求，设计人员必须根据具体情况来决定采用何种设计，并在不断的学习和实践中寻找更加可行、经济的方案，以达到既保证建筑功能、又保证消防安全的要求。
三．大面积的厂房消防设计规范
现行《建筑设计防火规范》没有明确规定：大面积无自然排烟条件的厂房，是否需要设置消防排烟系统，消防排烟系统又如何设施？经请示公安消防局，提出该工程新建部分需设置消防排烟系统，排烟最暂时按每平方米 1 5~30立方米/时计算。因此在织布工场二
期工程施工图设计阶段参照了《高层民用建筑设计防火规范》中的有关规范，设计了防排烟系统。
一、消防排烟系统设置
织布工场新建部分为单层厂房，屋面采用轻钢结构，彩色压型钢板保温屋面，沿口高度7.0 米，屋脊高度8.2 米。建筑按照《建筑设计防火规范》（除附房外）设三个防火分区：即织机室、准备室、假捻室。本设计对三个防火区分别设置消防排烟系统。
一）织机室消防排烟系统
织机室东西长66.585 米，南北宽50.5 米，除去附房后面积为2780 平方米，建筑吊顶标主3.50 米。车间设置集中空调，空调送风方式为上送下回。
设在吊顶内的排烟风管的排烟风口与空调送风管和送风口布置相协调，风管之间让出工艺设备检修使用马道。排烟风管，空调送风管及工艺马道底标高相同，均为4.35 米。排烟设备选用一台HTF-I 型11号消防高温排烟风机，排烟风量为50128立方米/时，织机室每平方米排烟风量为18.0立方米/时，排烟风机设在附房吊顶内。排烟风口采用630 X 630的多叶排烟口，共六只，设在吊顶上方，烟气通过排烟口的风速为9.10 米/秒。多叶排烟
口与排烟风机设有联动装置，多叶排烟口平时关闭，着火时自动开启，同时排烟风机起动，并发出信号给厂区消防控制中心。当烟气温度高达280C,多叶排烟口自动关闭，同时排烟
风机停止运行。多叶排烟口距离室内最远点26米，多叶排烟口之间的间距为18米。并在消防排烟支风管处装置与多叶排烟口相同功能的排烟防火阀，排烟主风管道截面为1000X 1000，采用1.0 毫米厚度锌钢板制作，风管内风速为14.1 米/秒。
（二）准备室消防排烟系统
准备室面积3000 平方米，无吊顶。设计中在工艺设备发热量和人员操作处设置局部空调送风。按《采暖通风与空气调节设计规范》要求，准备室需设置全面排风。设计中消防排烟管道利用排风管道。排烟设备选用一台HTF- H型15号消防高温排烟风机，该排烟风机
为排风和排烟兼用。平时使用时排风风量为64586 立方米/时，着火时排烟风量为86115 立方米/时，准备室每平方米排烟量为28.7 立方米/时。排风（排烟）管道上设有格栅式排风口，还设有常闭型多叶排烟口，多叶排烟口的规格为1000 X 630,共六只，直接安装在风管
下部，烟气通过排烟口的风速为9.72 米/秒。着火时多叶排烟口自动打开，排烟风机同时转排烟状态运行（如排烟风机处于停运状态，则风机启动）。在排烟风机前的管道上设有280C关闭的排烟防火阀。排风管（兼排烟管）最大截面为2000X 1000采用1.2毫米厚镀
锌钢板制作。风管内平时排风风速为9.0 米/秒，着火时排烟风速为12.1 米/秒。
（三）假捻室消防排烟系统
假捻室面积2440 平方米，建筑不设吊顶。车间设置集中空调，空调送风方式为下送上回。车间上部除空调回风管，还设有工艺设备排风管及其它各种管道，因厂房高度限制，车间上部不允许再布置消防排烟管道，设计中采用多台排烟风机，以缩小排烟口（排烟风机）距室内最远点距离。排烟设备选用三台HTF-I 型6号消防高温排烟风机，排烟风量为16090 立方米/ 时。排烟风机为明装，设在靠近外墙处。并协调各种管道的排列，在排烟风机前设置0 600的圆形排烟防火阀，并采用6m长的$ 600排烟风管连接，这样使每台排烟风机吸入口离室内最远点距离在30米以下。排烟防火阀与排烟风机设有连动装置，车间着火时，当烟气温度达到70C时，排烟防火阀自动打开，同时排烟风机启动，当烟气温度达到280C时，排烟防火阀重新关闭，排为风机停止运行。烟气通过排烟风管的风速为15.8米/ 秒。
四）设计中采取的其它措施
整个厂区设有消防控制中心，织布工场中所有排烟风机，排烟防火阀和多叶排烟口的
控制信号均与消防控制中心自控装置连锁，如某一车间着火时，排烟风机和排烟口因故还
没有打开，消防控制中心可以及时打开排烟风机，排烟防火阀和多页排烟口。
排烟风机后面的风管穿外墙处，一般情况，雨水会在风和与墙之间的缝隙中渗入室内，本设计在外墙中间的风管处设置防水翼环，使得雨水不能渗入室内。防水翼环采用30 X 30的角钢制作或法兰铆接在风管上，四周填充水泥砂浆。
外墙处的排烟出风口采用自垂百页风口，以防室外风向室内倒灌。在排烟风机与排风管之间采用防火人造革软接管，以便在高温状态下，与帆布软接管比较不致过早烧坏。织机室设在吊顶处的多页排烟口与排烟
风管之间也采用防火人造革软接管，给施工和安装带来方便。每台排烟风机下部设置4 只ZT-11 减振器，以降低室内噪声标准，防止风机的振动而影响钢屋架的振动。
二、有待改进的问题
关于大面积砖厂房的消防排烟设计，目前《建筑设计防火规范》还无规定。根据消防部门提出的要求，本设计对工场新建部份（二期工程）进行了消防排烟系统设计。用为整个建筑来讲，厂房新建部份是在原建筑北部扩建，使厂房原有部份和新建部份存在同样的问题，无自然排烟。因此，工场原有部份（现在生产）的消防排烟系统的设置，有待消防部门的要求和防火规范的进一步完善后改进。
该工程设计中，消防排烟的排风量，采用每平方米15~30立方米/时进行计算，这是消
防部门针对织布工场工程提出的计算数据。对于大面积厂房消防排烟设计中排烟风量的确定，系统的设置以及其它规定等，有待在《建筑设计防火规范》中制定新的标准、规定。
第二部分建筑(多低层)消防设计 建筑高度 对于阶梯式地坪,同一建筑得不同部位可能不处于 同一高程得地坪上。此时,建筑高度得确定原则就是: 当处于不同高程地坪上得同一建筑之间设置有防 火墙分隔,各自符合要求得安全出口,且可沿建筑得 两个长边设置消防车道或设有尽头式消防车道时, 可分别计算建筑高度。否则,仍应按其中建筑高度最 大者确定。 5、1、9 当多层建筑物内设置自动扶梯、敞开楼梯等上下 层相连通得开口时,其防火分区面积应按上下层 相连通得面积叠加计算;当其建筑面积之与大于 本规范第5、1、7条得规定时,应划分防火分区。 5、1、10 建筑物内设置中庭时,其防火分区面积应按上 下层相连通得面积叠加计算;当超过一个防火 分区最大允许建筑面积时,应符合下列规定: 1、房间与中庭相通得开口部位应设置能自动 关闭得甲级防火门窗。 2、与中庭相通得过厅、通道等处应设置甲级 防火门或防火卷帘;防火门或防火卷帘应能在 火灾时自动关闭或降落。防火卷帘得设置应符 合本规范第7、5、3条得规定。 3、中庭应按本规范第9章得规定设置排演设 施。
5、1、15 当歌舞厅、录像厅、夜总会、放映厅、卡拉OK厅(含具有卡拉OK功能得餐厅)、游艺厅(含电子游艺厅)、桑拿浴室(不包括洗浴部分)、网吧等歌舞娱乐放映游艺场所必需布置在袋形走到得两侧或尽端时,最远房间得疏散门至最近安全出口得距离不应大于9m。当必须布置在建筑物内首层、二层或三层以外得其她楼层时,尚应符合下列规定: 1、不应布置在地下二层及二层以下。当布置在地下一层时,地下一层地面与室外出入口地坪得高差不应大于10m; 2、一个厅、室得建筑面积不应大于200m2,并应采用耐火极限不低于2、00h得不燃烧体隔墙与不低于1、00h得不燃烧体楼板与其她部位隔开,厅、室得疏散门应设置乙级防火门; 3、应按本规范第9章设置防烟与排烟设施。
规范标准工业厂房消防设计 工业厂房耐火等级 建筑物的防火设计首先要确定该建筑物的耐火等级，通常根据《建规》来确定建筑物的耐火等级。大型工业厂房多采用轻钢结构，厂房的承重构件一般为钢柱、网架，建筑外表面覆以铝锌钢板或镀铝锌钢板等。根据《建规》，其柱、梁的耐火时间均为0.25?0.5 小时，建筑物的耐火等级仅为四级(耐火等级较低) 。解决的方法: 建筑专业设计时可在柱、 梁表面覆以一定厚度的防火隔热涂料，满足规范要求，这样，建筑物的耐火等级可按二级 二、工业厂房的消防设计 近几年随着工厂加工规模越来越大，联合厂房的设计逐渐成为企业的首选。对厂房进行消防设计时，防火分区的设计显得尤为重要，分隔不好就会影响工艺生产。 1. 防火分区设计 (1) 防火墙与防火分区因生产工艺的要求，实际工程中往往不可能采用防火墙将大跨度厂房进行分隔。 普通 建筑中普遍采用的防火门与防火卷帘，对于大跨度厂房而言，采用该方式进行防火防区划分通常难以实现。即使能够使用防火卷帘进行防火分区划分，日后的使用、维修也极为不便，故通常也不予采用。 (2) 水幕与防火分区采用独立水幕作为大跨度厂房的防火分隔，配合消火栓及灭火器的消防系统，是较 可 行的做法。设计可根据实际情况设置若干防火水幕带，该方式可灵活设置，不会将整体的生产空间人为分隔。该方式较大跨度防火墙更易实现，且不会对正常的生产工作造成任何不良影响。厂房一旦发生火灾，该方式可以立即实现有效的防火分隔。 (3) 自动喷水灭火与防火分区如果在大跨度厂房内设置自动喷水灭火装置，可满足规范要求。但是采用 该方式也存 在一定的问题: ①大跨度厂房一般层高都在10 米以上，而根据《自动喷灭火系统设计规范》有关规定，自动喷水灭火装置通常应用于8 米及以下的大空间建筑物； ②相对投资成本较大。 (4) 消防炮与防火分区消防炮灭火系统，是一种新型的灭火系统，早期主要应用于各类易燃易爆的石化 企业、 机库、船舶等场所。近年来建筑行业迅猛崛起，大量高大空间建筑物相继出现。对于大空间建筑，生产工艺或运营模式往往要求其空间具有完全通透性，传统模式上的防火分区、防火墙的设置方式往往无法满足其使用要求。传统消防设置方式遭遇到新的挑战，而消防炮的特性恰好能够弥补传统消防模式在该状况下的不足，消防炮灭火系统被部分采用。消防炮灭火系统要求的消防水量一般比较大，根据实际要求，消防水量多在20 l/s ?200 l/s 之间，通常需在室外设置一定容积的消防水池。该消防设施目前尚未被普遍采用，设计人员需要在以后的实践中不断探索和学习。 2. 设备地下室

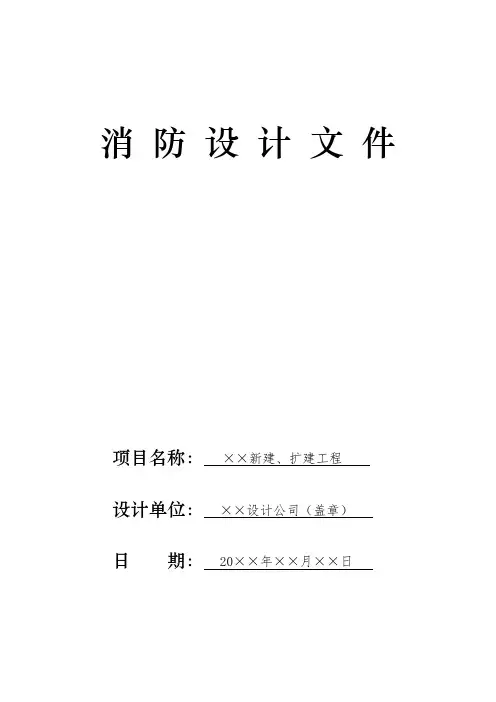

消防设计文件 项目名称：xxx建设工程 设计单位：北京xxx设计有限公司日期：2017年11月29日
建设单位： xxx 设计单位：北京xxx设计有限公司工程设计证书编号：甲级 xxx 单位出图章栏 建筑注册章栏
消防设计文件目录 一、设计依据 二、建设规模和设计范围 三、总指标 四、总平面消防 五、建筑及结构消防 六、电气消防 七、消防给水和灭火设施 八、暖通消防设计
一、设计依据 1）、《建筑设计防火规范》（GB50016-2014） 2）、《火灾自动报警系统设计规范》（GB50116-2013） 3）、《建筑灭火器配置设计规范》(GB50140-2005) 4）、《民用建筑电气设计规范》 JGJ/16-2008 5）、《供配电系统设计规范》 GB50052-2009 6）、《自动喷水灭火系统设计规范》（GB50086-2001,2005年版） 7）、《消防给水及消火栓系统技术规范》（GB 50974-2014） 8）、广东省深圳市消防部门有关规定及其他相关规定。 二、建设规模和设计范围 本工程位于深圳市宝安区石岩街道xxx。本公司负责该工程的消防设计，包括总平面、平面布局、疏散设计、消防设施等内容，二次装修不属于本院此次设计范围。 三、总指标 xxx工程项目：地上总建筑面积2226.00m2，建筑占地面积742m 2。本工程楼层3层，建筑高度为12m，属多层建筑，建筑耐火等级为二级。 四、总平面消防 1）消防车道
本工程四周设有环形消防车道，设2个消防车出入口。车道宽度≥6米，转弯半径为9米。 2）防火间距 建筑北面、西面为防火墙，两面均与多层住宅建筑相邻,防火间距为5m,符合规范要求；建筑东面与高层住宅相邻，防火间距大于9m；建筑南面与多层丙类厂房相邻，防火间距为9m, 厂房正对建筑的一面为防火墙,符合规范要求。周边建筑无易燃易爆场所和甲、乙类厂房，邻近建筑均为一、二级耐火等级。 五、建筑及结构消防 1）建筑结构 大楼结构类型为框架剪力墙结构。主要承重构件中，钢筋砼柱耐火极限大于3小时，梁大于2小时，楼板为钢筋砼现浇楼板，耐火极限大于2小时。防火墙采用240厚粉煤灰多孔砖，耐火极限大于3小时；其它隔墙采用200厚及120厚轻质砂加气混凝土砌块，耐火极限大于2小时。 2）防火、防烟分区 a.防火分区 本工程建筑内均采用火灾自动报警系统和自动喷水灭火系统。 地上每层为一个防火分区，每个防火分区面积小于2000m2，每个防火分区至少有两个疏散口。 b.防烟分区 防烟分区的面积不大于500平方米，且不跨越防火分区。
《建筑设计防火规范》图示技术解读（值得收藏） 《建筑设计防火规范》图示技术解读值得收藏2015年5月1日，业界瞩目的新版《建筑设计防火规范》 GB50016-2014正式执行，作为基础性、综合性、通用性的防火技术标准，从建筑材料、建筑设计、建筑结构、消防设施等多个方面提升了建筑的防火安全水平，集中体现了建筑火灾防控领域的实践经验和理论成果，成为我国建筑防火标准发展史上的重要里程碑。 国家建筑标准设计图集13J811-1改《〈建筑设计防火规范〉图示》（2015年修改版）由规范的主编单位公安部天津消防研究所牵头编制，并由公安部消防局及地方消防审查部门的部分专家、建筑设计单位及施工图审查部门的专家进行严格审查。《图示》将《建筑设计防火规范》GB50016-2014的部分条文通过图示、表格等形式表示出来，力求简明、准确地反映规范的原意，以便于使用者更好地理解和执行规范。不仅可以供全国建设单位、规划和建筑设计、施工、监理、验收等相关人员以及消防监督人员配合规范使用，还可以作为建筑设计相关专业的教师和学生对这部分内容教学的参考。 本文将《图示》编制的技术要点进行了讲解诠释，帮助大家通过《图示》更好地了解掌握《建规》。
一、《图示》所推荐的案例是在符合规范原意的基础上，选择安全合理的方案做示范，引导规范的合理执行，弥补、完善规范不易准确表达的内容。 1、当规范条款表达清晰时，图示选择的方案要在满足规范原意的前提下，推荐合理、安全的示例。如5.4.4图示1～3，规范条文明确给出托儿所、幼儿园的儿童用房，老年人活动场所和儿童游乐厅等儿童活动场所的设置要求，图示根据条文原意，采用立面图及表格方式准确的表达出来，一目了然，便于使用者快速理解规范。 2、当规范条款表述的不够明确时，图示给出的示例既要起到补充完善条款原意的作用，又要积极引导规范的合理执行。（1）如5.3.2条主要是针对建筑内设置中庭时，其防火分区的建筑面积叠加计算方法及设置条件的相关规定。因此，图示除要准确的把条文中的这些要求表示出来，同时，通过图示补充表述了“当回廊与中庭划分在一个防火分区内时，设计时除了满足条款所列的措施外，还应设有通向其他防火分区的安全通道”这一重要的设计要求，补充完善规范条文表述的不足。见5.3.2图示2所示。 （2）如5.5.27条第3款，根据规范条文字面表述：“建筑高度大于33mm的住宅建筑应采用防烟楼梯间。户门不宜
工业厂房消防设计规厂房消防设计专篇 建筑消防设计专篇 工程名称：产业园工程 建设单位（盖章） 设计单位（盖章）建筑设计 2015年4 月16 日 目录 一、设计依据二、工程概述三、总平面布局四、建筑部分五、给水排水设计六、消防防、排烟设计七、电气设计八、防雷接地设计
一、设计依据 1.1相关文件 1.1.1当地规划部门提供的道路红线图，规划设计（土地使用）条件及建设项目意见书。 1.1.2建设单位提供的本项目用地红线图及地形图电子文档。 1.1.3设计合同名称及编号。 1.1.4建设单位对本项目单体方案的确认意见。1.2设计采用的主要标准： 1.2.1《建筑工程设计文件编制深度规定》；1.2.2《民用建筑设计通则》GB 50352—2005；1.2.3《全国民用建筑工程设计技术措施》2009； 1.2.4《建筑设计防火规》GB 50016—2006； 1.2.5《建筑部装修设计防火规》GB 50222—95； 1.2.6《建筑灭火器配置设计规》GB 50140—2005； 1.2.7国家及地方有关部门的其他相关规、规定。 二、工程概述 2.1 本工程为某家具产业园工程的项目，共计8栋厂房和1栋5层的综合楼，名称分别为厂房A、B、C、D、E、F、G、H和综合楼。 2.2 本工程位于某市。 2.3 各建筑单体的基本信息统计如下表： 2.4 上述建筑的耐火等级均为二级，厂房结构形式均为轻钢结构，综合楼的结构类型为框架结构。
2.5上述建筑使用功能除综合楼为民用建筑外，其他均为单层工业厂房。 三、总平面布局 本项目包括8栋厂房和1栋综合楼，各厂房的定位及其与周边市政道路的关系详见《总平面定位图》。 3.1 防火间距：厂房之间的建筑间距均不小于10米，满足《建筑设计防火规》-3.4.1的要求； 3.2 消防车道 厂房A、B、C、D、E、F、G、H分别沿长边设置了消防车道；厂房C、D沿周边设置环形消防车道，消防车道均能承受消防车的轮压荷载。 3.3消防控制中心 本工程的一期集中设置消防控制中心，布置在1#沿街标准厂房架空层，有直接对外的安全出口。 3.4消防水箱、消防水池及消防泵房 本工程一期的消防水箱设置在综合楼的屋顶上，为一期的最高点。消防水池及水泵房设置在综合楼北侧。 四、建筑设计 综合楼耐火等级为二级，结构形式为现浇钢筋混凝土框架结构，外围墙体与部隔墙均为200厚加气块泥土砌块.楼板为100厚现浇钢筋混凝土楼板，保护层厚度不小于20厚，各构件的耐火极限及燃烧性能均满足规规定。 8栋厂房（A-H）均为轻钢结构，外围1.2m以上非承重的外围护墙体均为压型钢板，1.2m以下非承重的外围护墙体均为
中华人民共和国国家标准 建筑灭火器配置设计规范 GB 50140－2005 条文说明
目次 1 总则（33） 2 术语和符号（35） 2.1 术语（35） 2.2 符号（37） 3 灭火器配置场所的火灾种类和危险等级（38） 3.1 火灾种类（38） 3.2 危险等级（39） 4 灭火器的选择（43） 4.1 一般规定（43） 4.2 灭火器的类型选择（45） 5 灭火器的设置（48） 5.1 一般规定（48） 5.2 灭火器的最大保护距离（53） 6 灭火器的配置（56） 6.1 一般规定（56）
6.2 灭火器的最低配置基准（57） 7 灭火器配置设计计算（59） 7.1 一般规定（59） 7.2 计算单元（60） 7.3 配置设计计算（61） 1 总则 1.0.1 本条阐述了制订和修订本规范的意义和目的，强调只有合理、正确地配置灭火器，才能真正加强建筑物内的灭火力量，及时、有效地扑救各类工业与民用建筑的初起火灾。
众所周知，灭火器的应用范围很广，全国各地的各类大、中、小型工业与民用建筑都在使用，到处皆有；灭火器是扑救初起火灾的重要消防器材，轻便灵活，稍经训练即可掌握其操作使用方法，可手提或推拉至着火点附近，及时灭火，确属消防实战灭火过程中较理想的第一线灭火装备。在建筑物内正确地选择灭火器的类型，确定灭火器的配置规格与数量，合理地定位及设置灭火器，保证足够的灭火能力（即需配灭火级别），并注意定期检查和维护灭火器，就能在被保护场所一旦着火时，迅速地用灭火器扑灭初起小火，减少火灾损失，保障人身和财产安全。 1.0.2 本条规定了本规范的适用范围和不适用范围。本规范适用于应配置灭火器的，生产、使用和储存可燃物的，新建、改建、扩建的各类工业与民用建筑工程（包括装修工程），亦即：凡是存在（包括生产、使用和储存）可燃物的工业与民用建筑场所，均应配置灭火器。这是因为有可燃物的场所，就存在着火灾危险，需要配置灭火器加以保护。反之，对那些确实不生产、使用和储存可燃物的建筑场所，当然可以不配置灭火器。这里还需要说明的是：本规范中的可燃物系指广义范围的可燃烧物质，亦即除了不燃物之外，凡可燃固体物质、易燃液体、可燃气体、可燃金属等都归属于可燃物的范畴。因此，即使是耐燃物，由于其仍然还是能够燃烧的，故也属于可燃物。 鉴于目前我国尚无专门用于扑救炸药、弹药、火工品、花炮火灾的定型灭火器，因此，本规范暂定不适用于生产和贮存炸药、弹药、火工品、花炮的厂房和库房。 1.0.3 本条规定系根据国内目前尚有少数地区和单位不同程度地存在着在工程设计阶段不够重视建筑灭火器配置设计的情况和实际需求而提出的。本条要求在建筑消防工程设计时就应当按照本规范的各章规定正确选择和配置灭火器，进行建筑灭火器配置的设计与计算，应将配置灭火器的类型、规格、数量及其设置位置作为建筑消防工程的设计内容，并在工程设计图上标明。建设单位需将新建、改建、扩建的各类工业与民用建筑工程（包括装修工程）的建筑灭火器配置设计图、设计计算书和建筑灭火器配置清单送建筑工程所在地的县级以上公安消防监督部门审核，并将配置灭火器的所需费用计入基建设备概算。各地各级公安消防监督部门根据公安部30号令、61号令和本规范，在审核建筑
规范标准工业厂房消防设计 ?一、?????工业厂房耐火等级 建筑物的防火设计首先要确定该建筑物的耐火等级，通常根据《建规》来确定建筑物的耐火等级。大型工业厂房多采用轻钢结构，厂房的承重构件一般为钢柱、网架，建筑外表面覆以铝锌钢板或镀铝锌钢板等。根据《建规》，其柱、梁的耐火时间均为0.25～0.5小时，建筑物的耐火等级仅为四级(耐火等级较低)。解决的方法:建筑专业设计时可在柱、梁表面覆以一定厚度的防火隔热涂料，满足规范要求，这样，建筑物的耐火等级可按二级考虑。 二、?????工业厂房的消防设计 近几年随着工厂加工规模越来越大，联合厂房的设计逐渐成为企业的首选。对厂房进行消防设计时，防火分区的设计显得尤为重要，分隔不好就会影响工艺生产。 1.防火分区设计 (1)防火墙与防火分区 因生产工艺的要求，实际工程中往往不可能采用防火墙将大跨度厂房进行分隔。普通建筑中普遍采用的防火门与防火卷帘，对于大跨度厂房而言，采用该方式进行防火防区划分通常难以实现。即使能够使用防火卷帘进行防火分区划分，日后的使用、维修也极为不便，故通常也不予采用。 (2)水幕与防火分区 采用独立水幕作为大跨度厂房的防火分隔，配合消火栓及灭火器的消防系统，是较可行的做法。设计可根据实际情况设置若干防火水幕带，该方式可灵活设置，
不会将整体的生产空间人为分隔。该方式较大跨度防火墙更易实现，且不会对正常的生产工作造成任何不良影响。厂房一旦发生火灾，该方式可以立即实现有效的防火分隔。 (3)自动喷水灭火与防火分区 如果在大跨度厂房内设置自动喷水灭火装置，可满足规范要求。但是采用该方式也存在一定的问题: ①大跨度厂房一般层高都在10米以上，而根据《自动喷灭火系统设计规范》有关规定，自动喷水灭火装置通常应用于8米及以下的大空间建筑物； ②相对投资成本较大。 (4)消防炮与防火分区 消防炮灭火系统，是一种新型的灭火系统，早期主要应用于各类易燃易爆的石化企业、机库、船舶等场所。近年来建筑行业迅猛崛起，大量高大空间建筑物相继出现。对于大空间建筑，生产工艺或运营模式往往要求其空间具有完全通透性，传统模式上的防火分区、防火墙的设置方式往往无法满足其使用要求。传统消防设置方式遭遇到新的挑战，而消防炮的特性恰好能够弥补传统消防模式在该状况下的不足，消防炮灭火系统被部分采用。消防炮灭火系统要求的消防水量一般比较大，根据实际要求，消防水量多在20 l/s～200 l/s之间，通常需在室外设置一定容积的消防水池。该消防设施目前尚未被普遍采用，设计人员需要在以后的实践中不断探索和学习。 2.设备地下室
建筑工程消防设计文件 项目名称：义乌市某厂厂房、综合楼 设计单位：浙江建筑设计有限公司 日期： 2010.10.26
设计文件目录
某工程建筑工程消防设计说明书工程名称：厂厂房、综合楼 设计单位：浙江建筑设计有限公司 日期： 2010.10.26
说明书目录 第一章：工程设计依据及设计所执行法规、规范 (1) 第二章：建筑设计规模和范围 (2) 第三章：建筑电气设计 (5) 第四章：建筑消防给水和灭火设施设计 (7) 第五章：防烟排烟设计 (10) 第六章：生产工艺流程和生产人员分布 (11)
第一章：工程设计依据及设计所执行法规、规范 一．有关批准文件及相关资料 1.建设审批单位对本工程项目批准的有关文件（请写项目通知书、 政府或相关部门的批文等具体文号或标题） 2.城市建设规划管理部门对本工程规划设计要求及红线图、建设用 地平面布置图；（请写规划许可证及编号，红线图或总平面的编号） 3.建设单位提供的有关使用要求和生产工艺。（按实际工艺情况提 供，征求建设单位的同意） 二．有关建筑消防设计规范 1.《全国民用建筑工程设计技术措施-规划建筑》2009版； 2.《中华人民共和国工程建设标准强制性条文》（房屋建筑工程部 分）2009版； 3.《民用建筑设计通则》GB50325-2005 4.《建筑设计防火规范》GB50016-2006 5.《自动喷水灭火系统设计规范》GB50084-2001(2005年版) 6.《建筑灭火器配置设计规范》GB50140-2005 7.《火灾自动报警系统设计规范》GBJ116-98 8.《民用建筑照明设计规范》 GBJ133-90 9.《民用建筑电气设计规范》
建筑设计防火规范 国家标准《建筑设计防火规范》GB 50016—2014，由公安部天津消防研究所和公安部四川消防研究所会同有关单位编写，自2015年5月1日起实施。原《建筑设计防火规范》GB50016-2006和《高层民用建筑设计防火规范》GB50045-95同时废止。 强制性条文 3.2.2 高层厂房，甲、乙类厂房的耐火等级不应低于二级，建筑面积不大于300m2的独立甲、乙类单层厂房可采用三级耐火等级的建筑。 3.2.3 单、多层丙类厂房和多层丁、戊类厂房的耐火等级不应低于三级。 使用或产生丙类液体的厂房和有火花、赤热表面、明火的丁类厂房，其耐火等级均不应低于二级，当为建筑面积不大于500m2的单层丙类厂房或建筑面积不大于1000m2的单层丁类厂房时，可采用三级耐火等级的建筑。 3.2.4 使用或储存特殊贵重的机器、仪表、仪器等设备或物品的建筑，其耐火等级不应低于二级。 3.2.7 高架仓库、高层仓库、甲类仓库、多层乙类仓库和储存可燃液体的多层丙类仓库，其耐火等级不应低于二级。 单层乙类仓库，单层丙类仓库，储存可燃固体的多层丙类仓库和多层丁、戊类仓库，其耐火等级不应低于三级。 3.2.9 甲、乙类厂房和甲、乙、丙类仓库内的防火墙，其耐火极限不应低于 4.00h。 3.2.15 一、二级耐火等级厂房（仓库）的上人平屋顶，其屋面板的耐火极限分别不应低于1.50h和1.00h。 3.3.1 除本规范另有规定外，厂房的层数和每个防火分区的最大允许建筑面积应符合表3. 3.1的规定。 表3.3.1 厂房的层数和每个防火分区的最大允许建筑面积
注：1 防火分区之间应采用防火墙分隔。除甲类厂房外的一、二级耐火等级厂房，当其防火分区的建筑面积大于本表规定，且设置防火墙确有困难时，可采用防火卷帘或防火分隔水幕分隔。采用防火卷帘时，应符合本规范第6.5.3条的规定；采用防火分隔水幕时，应符合现行国家标准《自动喷水灭火系统设计规范》GB 50084的规定。 2 除麻纺厂房外，一级耐火等级的多层纺织厂房和二级耐火等级的单、多层纺织厂房，其每个防火分区的最大允许建筑面积可按本表的规定增加0.5倍，但厂房内的原棉开包、清花车间与厂房内其他部位之间均应采用耐火极限不低于2.50h的防火隔墙分隔，需要开设门、窗、洞口时，应设置甲级防火门、窗。 3 一、二级耐火等级的单、多层造纸生产联合厂房，其每个防火分区的最大允许建筑面积可按本表的规定增加1.5倍。一、二级耐火等级的湿式造纸联合厂房，当纸机烘缸罩内设置自动灭火系统，完成工段设置有效灭火设施保护时，其每个防火分区的最大允许建筑面积可按工艺要求确定。 4 一、二级耐火等级的谷物筒仓工作塔，当每层工作人数不超过2人时，其层数不限。 5 一、二级耐火等级卷烟生产联合厂房内的原料、备料及成组配方、制丝、储丝和卷接包、辅料周转、成品暂存、二氧化碳膨胀烟丝等生产用房应划分独立的防火分隔单元，当工艺条件许可时，应采用防火墙进行分隔。其中制丝、储丝和卷接包车间可划分为一个防火分区，且每个防火分区的最大允许建筑面积可按工艺要求确定，但制丝、储丝及卷接包车间之间应采用耐火极限不低于2.00h的防火隔墙和1.00h的楼板进行分隔。厂房内各水平和竖向防火分隔之间的开口应采取防止火灾蔓延的措施。 6 厂房内的操作平台、检修平台，当使用人数少于10人时，平台的面积可不计入所在防火分区的建筑面积内。 7 “一”表示不允许。
《建筑设计防火规范》图示技术解读（值得收藏）《建筑设计防火规范》图示技术解读值得收藏2015年5月1日，业界瞩目的新版《建筑设计防火规范》GB50016-2014正式执行，作为基础性、综合性、通用性的防火技术标准，从建筑材料、建筑设计、建筑结构、消防设施等多个方面提升了建筑的防火安全水平，集中体现了建筑火灾防控领域的实践经验和理论成果，成为我国建筑防火标准发展史上的重要里程碑。 国家建筑标准设计图集13J811-1改《〈建筑设计防火规范〉图示》（2015年修改版）由规范的主编单位公安部天津消防研究所牵头编制，并由公安部消防局及地方消防审查部门的部分专家、建筑设计单位及施工图审查部门的专家进行严格审查。《图示》将《建筑设计防火规范》GB50016-2014的部分条文通过图示、表格等形式表示出来，力求简明、准确地反映规范的原意，以便于使用者更好地理解和执行规范。不仅可以供全国建设单位、规划和建筑设计、施工、监理、验收等相关人员以及消防监督人员配合规范使用，还可以作为建筑设计相关专业的教师和学生对这部分内容教学的参考。 本文将《图示》编制的技术要点进行了讲解诠释，帮助大家通过《图示》更好地了解掌握《建规》。 一、《图示》所推荐的案例是在符合规范原意的基础上，选择安全合理的方案做示范，引导规范的合理执行，弥补、完善规范不易准确表达的内容。 2、当规范条款表述的不够明确时，图示给出的示例既要起到补充完善条款原意的作用，又要积极引导规范的合理执行。 三、《图示》用简单的图形进一步补充规范中的一些关键性概念，便于统一认识、准确把握设计深度。
2、安全出口、疏散门、防火门净宽的计算。 《建规》中安全出口、疏散门、防火门是涉及安全的关键部位，规范中强调了这些净宽尺寸要求，但并未给出如何计算，往往各地算法不统一，由此给工程设计或验收带来很多争议。为此《图示》在P5-56页、P5-62页分别给出了这些口部净宽的计算方法。即当安全出口为一门洞时，净宽就是指门洞装修后的净尺寸；当安全出口为疏散门或防火门时，其防火门净宽应从门扇开启后门表皮到门框之间的净距，见图示所示。 总之，面对现今工程的多样性与复杂性，一本《图示》不可能包罗万象，对于《建规》中概念明确、不能有任何疑义、必须执行的内容，如各种防火门的耐火极限要求、防火墙的耐久要求等等，《图示》给出的明确的示意；对于规范表述可有多种理解或做法的条款，《图示》尽量选择更安全合理的做法，以引导规范的合理执行。由于编制时间较短，《图示》可能不能满足大家所有的需求，也可能还存在一些问题，故希望大家多提宝贵意见，使《图示》越编越好，成为大家的良师益友，为大家学习掌握《建规》的原意提供帮助。
规范标准工业厂房消防设计 一、工业厂房耐火等级 建筑物的防火设计首先要确定该建筑物的耐火等级，通常根据《建规》来确定建筑物的耐火等级。大型工业厂房多采用轻钢结构，厂房的承重构件一般为钢柱、网架，建筑外表面覆以铝锌钢板或镀铝锌钢板等。根据《建规》，其柱、梁的耐火时间均为0.25～0.5 小时，建筑物的耐火等级仅为四级(耐火等级较低)。解决的方法:建筑专业设计时可在柱、梁表面覆以一定厚度的防火隔热涂料，满足规范要求，这样，建筑物的耐火等级可按二级考虑。 二、工业厂房的消防设计 近几年随着工厂加工规模越来越大，联合厂房的设计逐渐成为企业的首选。对厂房进行消防设计时，防火分区的设计显得尤为重要，分隔不好就会影响工艺生产。 1.防火分区设计 (1)防火墙与防火分区 因生产工艺的要求，实际工程中往往不可能采用防火墙将大跨度厂房进行分隔。普通建筑中普遍采用的防火门与防火卷帘，对于大跨度厂房而言，采用该方式进行防火防区划分通常难以实现。即使能够使用防火卷帘进行防火分区划分，日后的使用、维修也极为不便，故通常也不予采用。 (2)水幕与防火分区 采用独立水幕作为大跨度厂房的防火分隔，配合消火栓及灭火器的消防系统，是较可行的做法。设计可根据实际情况设置若干防火水幕带，该方式可灵活设置，不会将整体的生产空间人为分隔。该方式较大跨度防火墙更易实现，且不会对正常的生产工作造成任何不良影响。厂房一旦发生火灾，该方式可以立即实现有效的防火分隔。 (3)自动喷水灭火与防火分区 如果在大跨度厂房内设置自动喷水灭火装置，可满足规范要求。但是采用该方式也存在一定的问题: ①大跨度厂房一般层高都在10米以上，而根据《自动喷灭火系统设计规范》有关规定，自动喷水灭火装置通常应用于8米及以下的大空间建筑物； ②相对投资成本较大。 (4)消防炮与防火分区 消防炮灭火系统，是一种新型的灭火系统，早期主要应用于各类易燃易爆的石化企业、机库、船舶等场所。近年来建筑行业迅猛崛起，大量高大空间建筑物相继出现。对于大空间建筑，生产工艺或运营模式往往要求其空间具有完全通透性，传统模式上的防火分区、防火墙的设置方式往往无法满足其使用要求。传统消防设置方式遭遇到新的挑战，而消防炮的特性恰好能够弥补传统消防模式在该状况下的不足，消防炮灭火系统被部分采用。消防炮灭火系统要求的消防水量一般比较大，根据实际要求，消防水量多在20 l/s～200 l/s 之间，通常需在室外设置一定容积的消防水池。该消防设施目前尚未被普遍采用，设计人员需要在以后的实践中不断探索和学习。
中华人民共和国国家标准建筑设计防火规范（ＧＢＪ１６－ ８７） 【法规类别】消防管理行业标准管理 【发文字号】计标[1987]1447号 【修改依据】建设部工程建设国家标准局部修订公告第4号－－关于修订＜建筑设计防火规范＞GBJ16－87的公告建设部工程建设国家标准局部修订公告第7号－－关于修订＜建筑设计防火规范＞GBJ16－87的公告建设部工程建设国家标准局部修订公告第27号－－关于修订＜建筑设计防火规范＞GBJ16－87的公告 【失效依据】建设部公告第450号－－建设部关于发布国家标准＜建筑设计防火规范＞的公告 【发布部门】公安部 【发布日期】1987.08.26 【实施日期】1988.05.01 【时效性】失效 【效力级别】XE0303 中华人民共和国国家标准建筑设计防火规范ＧＢＪ１６－８７ 主编部门：中华人民共和国公安部 批准部门：中华人民共和国国家计划委员会 施行日期：１９８８年５月１日
附件： 关于发布《建筑设计防火规范》的通知 （计标［１９８７］１４４７号） 根据原国家建委（８１）建发设字第５４６号文的通知，由公安部会同有关部门共同修订的《建筑设计防火规范》ＴＪ１６－７４，已经有关部门会审。现批准修订后的《建筑设计防火规范》ＧＢＪ１６－８７为国家标准，自１９８８年５月１日起施行，原《建筑设计防火规范》ＴＪ１６－７４同时废止。 本规范只规定了建筑设计的通用性防火要求，国务院各有关部门和各省、自治区、直辖市在施行中，必要时可根据本规范规定的原则，结合本部门、本地区的具体情况制订补充规定，并报国家计委和公安部备案。 本规范由设计单位和建设单位贯彻实施。公安机关负责检查督促。对没有专门防火规定的，或按本规范设计确有困难时，应在地方基建综合主管部门主持下，由设计单位、建设单位和当地公安机关协商解决。 本规范由公安部负责管理，具体解释等工作由公安部七局负责。出版发行由我委基本建设标准定额研究所负责组织。 中华人民共和国国家计划委员会 １９８７年８月２６日 修订说明 本规范是根据原国家建委（８１）建发设字第５４６号文的通知，由我部消防局会同机械工业部设计研究总院、纺织工业部纺织设计院等１０个单位共同修订的。 在修订过程中，遵照国家基本建设的有关方针、政策和“预防为主，防消结合”的消防工作方针，调查了２７个大中城市的２００余个各类工厂、仓库和民用建筑的防火设计现状，总结了最近１０多年来的建筑防火设计方面的经验教训，吸收国外符合我国实际
工业园区工业厂房（库房）消防设计、施工注意事项 一、基本原则 消防设施需要与厂区建设同步规划、同步设计、同步施工。在设计阶段应当申请消防设计审核，建设工程竣工后应申请消防验收。 二、普遍性要求 厂房（库房）火灾危险性应根据生产（储存）的物质性质及其数量等因素，分为甲、乙、丙、丁、戊类。 每一厂（库）房区域，都需要满足消防水源、消防车道、防火间距、室内外消火栓系统、耐火等级、占地面积的相关要求，其中包括： 1、消防水源可利用市政管网供水或根据消防用水的需求情况设臵消防水池； 2、消防车道的净宽度和净空高度均不应小于4.0m，尽头式消防车道应设臵回车道或回车场，回车场的面积不应小于12.0m×12.0m，供大型消防车使用时，不宜小于18.0m×18.0m； 3、甲、乙类厂房与民用建筑之间的防火间距为25m,与重要公共建筑的防火间距不宜小于50m； 4、甲、乙类厂房中室内消火栓的间距不应大于30.0m，其它厂房室内消火栓的间距不应大于50.0m。 三、具体要求 （一）火灾危险性 生产的火灾危险性应根据生产中使用或产生的物质性质及其数 量等因素，分为甲、乙、丙、丁、戊类。 甲类：1、闪点小于28℃的液体；2、爆炸下限小于10％的气体； 3、常温下能自行分解或在空气中氧化能导致迅速自然或爆炸的物质； 4、常温下受到水或空气中水蒸气的作用，能产生可燃气体并引起燃烧或爆炸的物质。如：1、己烷，戊烷，环戊烷，石脑油，二硫化碳，苯、甲苯，甲醇、乙醇，乙醚，蚁酸甲酯、醋酸甲酯，汽油，丙酮，丙烯，60度以上的白酒；2、乙炔，氢，甲烷，环氧乙烷，水煤，气液化石油气等。
乙类：1、闪点大于等于28℃至小于60℃油品和有机溶剂提炼、回收、洗涤部位及其泵房；2、一氧化碳压缩机室及净化部位发生煤炉气或鼓风炉煤气净化部位，胺压缩机房；4、樟脑或松香提炼厂房，硫磺回收厂房；5、氧气站；6、铝粉或镁粉厂房。如：1、煤油，松节油，丁烷醇、异戊醇，丁醚，溶剂油，樟脑油；2、氨气、液氯；3、硝酸铜，亚硝酸钾，重铬酸钠，硝酸，硝酸汞；4、硫磺，镁粉，铝粉，樟脑，生松香，5氧气，氟气； 丙类：1、闪点大于等于60℃的液体；2、可燃固体。如：1、动物油，植物油，沥青，蜡，润滑油；2、化学、人造纤维及织物，纸张、棉、毛、丝及织物，谷物，面粉等。 丁类：1、对不燃烧物质进行加工，并在高温或融化状态下经常产生强辐射热、火花或或火焰的生产；2、利用气体、液体、固体作为燃料或将气体、液体进行燃烧作其他用的各种生产；3、常温下使用或加工难燃烧物质的生产。如：自熄性塑料及制品，酚醛泡沫塑料及制品，水泥板等。 戊类：常温下使用或加工不燃烧物质的生产。如：钢材，铝材，玻璃制品，搪瓷制品，陶瓷制品，玻璃棉，岩棉，石膏及其他无纸制品，水泥、石等。 （二）消防车道 工厂、仓库区内应设臵消防车道。 占地面积大于3000m2的甲、乙、丙类厂房或占地面积大于1500m2的乙、丙类仓库，应设臵环形消防车道，确有困难时，应沿建筑物的两个长边设臵消防车道。 消防车道的净宽度和净空高度均不应小于4.0m。消防车道与厂房（仓库）之间不应设臵妨碍消防车作业的障碍物。环形消防车道至少应有两处与其它车道连通。尽头式消防车道应设臵回车道或回车场，回车场的面积不应小于12.0m×12.0m；供大型消防车使用时，不宜小于18.0m×18.0m。 （三）消防水源 应尽可能接近水源地。可利用市政管网直接供水，并应布臵为环状，进水管不少于两条，给水管道直径不应小于DN100。当市政管
洁净厂房的防火设计要求? ? ? ? 随着医药、电子、食品等行业的迅速发展，这些行业对厂房、生产工序和生产环境的要求越来越高。洁净厂房作为解决医药、食品、高精密性仪器无菌无尘生产的前提保证，其防火设计不容忽视。一般来说，新建的洁净厂房一般有着严格的消防安全要求控制，往往洁净级别较高对消防安全要求也越高。洁净厂房的防火设计应符合现行消防技术规范标准的要求，但由于洁净厂房内生产工艺的特殊性、洁净室（区）的特殊性，在防火设计上也有一些特殊的要求。 ? ? ? ? 一、火灾危险性分类 ? ? ? ? 洁净厂房内生产工作间的火宅危险性应符合现行国家标准，《建筑设计防火规范》（GB 50016—2014）的有关规定，《洁净厂房设计规范》（GB??50073）把洁净厂房的火灾危险分为甲、乙、丙、丁、戊五类，其火宅危险性分类举例见表4-9-1。洁净厂房内，当同一座厂房或厂房的任一防火分区内有不同火宅危险性生产时，该厂房或防火分区内的生产火灾危险性分类应按火灾危险性较大的部分确定。 ? ? ? ? 二、建筑材料及其燃烧性能 ? ? ? ? 洁净厂房的耐火等级不应低于二级。 ? ? ? ? 1）洁净室的顶棚和壁板（包括夹芯材料）应为不燃烧体，且不得采用有机复合材料。顶棚的耐火极限不应低于0.4h，疏散走道顶棚的耐火极限不应低于1.0h。
? ? ? ? 2）在一个防火区内的综合性厂房，其洁净生产与一般生产区域之间应设置非燃烧体隔墙封闭到顶。隔墙及其相应顶板的耐火极限不应低于1小时，隔墙上的门窗耐火极限不应低于0.6h。穿过隔墙或顶板的管线周围空隙应采用非燃烧材料紧密填塞。 ? ? ? ? 3）技术竖井井壁应为非燃烧体，其耐火极限不应低于1h。井壁上检查门的耐火极限不应低于0.6h；竖井内在各层或间隔一层楼板处，应采用相当于楼板耐火极限的非燃烧体作水平防火分隔；穿过水平防火分隔的管线周围空隙，应采用非燃烧材料紧密填塞。 ? ? ? ? 4）洁净厂房的地面材料的燃烧性能应符合现行国家标准《建筑内部装修设计防火规范》（GB 222—1995）的规定，装修材料的烟密度等级不应大于50，材料的烟密度等级实验应符合现行国家标准《建筑材料燃烧或分解的烟密度试验方法》（GB/T 8627—2007）的有关规定。 ? ? ? ? 三、防火分区和分隔 ? ? ? ? 为缩短管线距离、减少能耗、提高土地利用率、有利于生产管理，医药工业制剂厂房通常将生产、仓储、配套公用工程及生产管理、质监中心有机组合在一栋综合建筑体中。在建筑设计时，应按不同的生产功能、使用功能来划分不同的防火分区。 ? ? ? ??（一）一般要求 ? ? ? ? 甲、乙类生产的洁净厂房，宜采用单层厂房。其防火墙间最大允许占地面积，单层厂房应为3000㎡，多层厂房应为2000㎡。丙、丁、戊类生产的洁净厂房其防火分区最大允许建筑面积应符合现行国家标准《建筑设计防火规范》（GB 50016—2014）的规定。每一防火分区的建筑面积、安全出口、疏散距离均应满足规范要求。
最新完整版厂房建设消防工程施工组织设计方案
第一章工程概况及编制说明 一、工程概况及特点 （一）工程概况 某有限公司**厂房建设工程位于某工业园，框架三层，其中办公楼部分为五层，一层高为6M，三～五层层高均为4.2M；车间部分分为三层，一层层高11.5M，二～三层层高均为5.5M。 本工程招标工期要求于2018年3月30日前完成，我司承诺保证于2018年3月30日前完成。工程质量达合格标准，并负责该项目的整体报建及验收工作，并保证该项目的消防验收通过某消防检测部门的检测和验收，保证施工现场安全文明施工。 （二）工程特点 1、由于某有限公司制造的产品对防火安全要求较高，各个系统安装的质量直接影响到所有设施安全运行的可靠性，施工安装的各程序必须达到设计规范要求。 2、管道安装中不允许到处打洞，对预留预埋要求较高。 3、消防广播、警报器、感烟、感温报警及消防联动系统安装工程自动化控制程度高，对综合技术人员的施工素质要求严，施工安装、检测、测试质量是本设计安全运行的关键。 4、本安装工程系统复杂，前期必须与土建紧密配合，后期与装修配合密切。各工种主体交叉必须采用流水施工，施工期间应主动接
受业主和监理的统一协调，在全面透彻理解设计意图的基础上，编制可行的施工方案，采用科学的施工组织管理和控制手段，先进的施工技术，保质保量完成本工程招标范围内的消防设备安装。 二、招标内容 某有限公司**厂房消防工程具体施工范围根据招标文件包括下述安装内容： 1、消防水池及消防监控中心（门卫房）的土建及机电项目； 2、室内外水系统（含消火栓）及喷淋系统； 3、烟、温感报警系统； 4、消防卷帘； 5、应急照明及消防疏散指示； 6、负责该项目的整体报建及验收工作，并保证该项目的消防验收合格。 三、施工组织设计编制原则 1、本施工组织设计系本工程竞标文件，着重施工部署、施工计划、施工管理、施工方法、技术措施以及安全生产、文明施工措施。 2、本施工组织设计是指导本工程实施过程中各项组织、技术、生产、经济活动的综合性文件，针对本工程项目招标文件所规定的内容而编制的规划性文件。
《建筑设计防火规范》GB 50016
前言 国家标准《建筑设计防火规范》GB 50016—2014，由公安部天津消防研究所和公安部四川消防研究所会同有关单位编写，自2015年5月1日起实施。原《建筑设计防火规范》 GB50016-2006和《高层民用建筑设计防火规范》GB50045-95同时废止。 强制性条文 1.2.2高层厂房，甲、乙类厂房的耐火等级不应低于二级，建筑面积不大于300m2的独立甲、乙类单层厂房可采用三级耐火等级的建筑。 1.2.3单、多层丙类厂房和多层丁、戊类厂房的耐火等级不应低于三级。 使用或产生丙类液体的厂房和有火花、赤热表面、明火的丁类厂房，其耐火等级均不应低于二级，当为建筑面积不大于500m2的单层丙类厂房或建筑面积不大于1000m2的单层丁类厂房时，可采用三级耐火等级的建筑。 1.2.4使用或储存特殊贵重的机器、仪表、仪器等设备或物品的建筑，其耐火等级不应低于二级。 1.2.7高架仓库、高层仓库、甲类仓库、多层乙类仓库和储存可燃液体的多层丙类仓库，其耐火等级不应低于二级。 单层乙类仓库，单层丙类仓库，储存可燃固体的多层丙类仓库和多层丁、戊类仓库，其耐火等级不应低于三级。 1.2.9甲、乙类厂房和甲、乙、丙类仓库内的防火墙，其耐火极限不应低于4.00h。 1.2.15一、二级耐火等级厂房（仓库）的上人平屋顶，其屋面板的耐火极限分别不应低于1.50h和1.00h。 1.3.1除本规范另有规定外，厂房的层数和每个防火分区的最大允许建筑面积应符合表3. 1.1的规定。 表3.3.1厂房的层数和每个防火分区的最大允许建筑面积
注：1 防火分区之间应采用防火墙分隔。除甲类厂房外的一、二级耐火等级厂房，当其防火分区的建筑面积大于本表规定，且设置防火墙确有困难时，可采用防火卷帘或防火分隔水幕分隔。采用防火卷帘时，应符合本规范第6.5.3条的规定；采用防火分隔水幕时，应符合现行国家标准《自动喷水灭火系统设计规范》GB 50084的规定。 2 除麻纺厂房外，一级耐火等级的多层纺织厂房和二级耐火等级的单、多层纺织厂房，其每个防火分区的最大允许建筑面积可按本表的规定增加0.5倍，但厂房内的原棉开包、清花车间与厂房内其他部位之间均应采用耐火极限不低于2.50h的防火隔墙分隔，需要开设门、窗、洞口时，应设置甲级防火门、窗。 3 一、二级耐火等级的单、多层造纸生产联合厂房，其每个防火分区的最大允许建筑面积可按本表的规定增加1.5倍。一、二级耐火等级的湿式造纸联合厂房，当纸机烘缸罩内设置自动灭火系统，完成工段设置有效灭火设施保护时，其每个防火分区的最大允许建筑面积可按工艺要求确定。 4 一、二级耐火等级的谷物筒仓工作塔，当每层工作人数不超过2人时，其层数不限。 5 一、二级耐火等级卷烟生产联合厂房内的原料、备料及成组配方、制丝、储丝和卷接包、辅料周转、成品暂存、二氧化碳膨胀烟丝等生产用房应划分独立的防火分隔单元，当工艺条件许可时，应采用防火墙进行分隔。其中制丝、储丝和卷接包车间可划分为一个防火分区，且每个防火分区的最大允许建筑面积可按工艺要求确定，但制丝、储丝及卷接包车间之间应采用耐火极限不低于2.00h的防火隔墙和1.00h的楼板进行分隔。厂房内各水平和竖向防火分隔之间的开口应采取防止火灾蔓延的措施。
