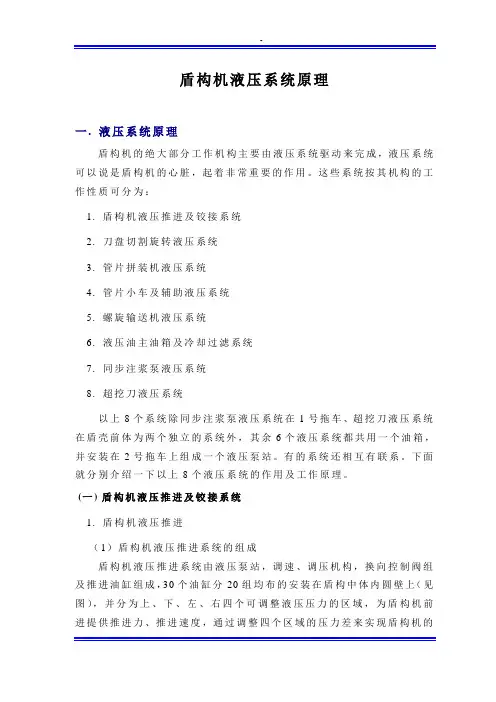

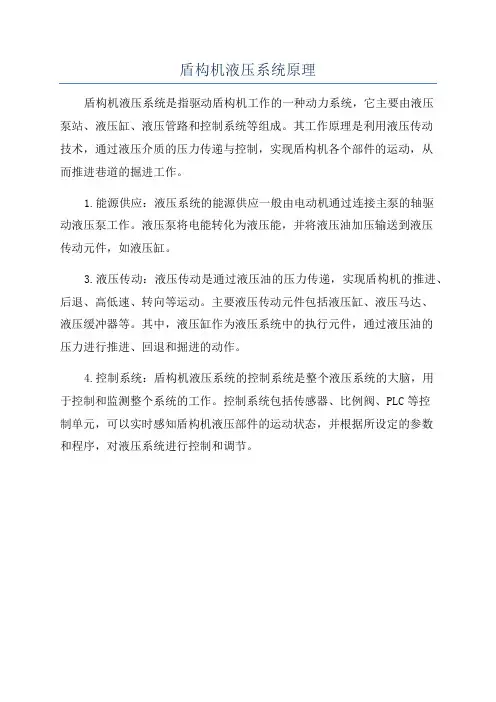

盾构机液压系统原理
一.液压系统原理
盾构机的绝大部分工作机构主要由液压系统驱动来完成，液压系统可以说是盾构机的心脏，起着非常重要的作用。这些系统按其机构的工作性质可分为：
1. 盾构机液压推进及铰接系统
2. 刀盘切割旋转液压系统
3. 管片拼装机液压系统
4. 管片小车及辅助液压系统
5. 螺旋输送机液压系统
6. 液压油主油箱及冷却过滤系统
7. 同步注浆泵液压系统
8. 超挖刀液压系统
以上8个系统除同步注浆泵液压系统在1号拖车、超挖刀液压系统在盾壳前体为两个独立的系统外，其余6个液压系统都共用一个油箱，并安装在2号拖车上组成一个液压泵站。有的系统还相互有联系。下面就分别介绍一下以上8个液压系统的作用及工作原理。
(一)盾构机液压推进及铰接系统
1. 盾构机液压推进
（1）盾构机液压推进系统的组成
盾构机液压推进系统由液压泵站，调速、调压机构，换向控制阀组及推进油缸组成，30个油缸分20组均布的安装在盾构中体内圆壁上（见图），并分为上、下、左、右四个可调整液压压力的区域，为盾构机前进提供推进力、推进速度，通过调整四个区域的压力差来实现盾构机的
转弯调向及
纠偏功能。铰接系统的主要作用是减小盾构机转弯或纠偏时的曲率半径上的直线段，从而减少盾尾与管片、盾体与围岩间的摩擦阻力。
（2）推进系统液压泵站：
推进系统的液压泵站是由一恒压变量泵（1P001）和一定量泵（1P002）组成的双联泵，功率为75KW，恒压变量泵为盾构的前进提供恒定的动力。恒压泵的压力可通过油泵上的电液比例溢流阀（A300）调整，流量在0-q m ax范围内变化时，调整后的泵供油压力保持恒定。恒压式变量泵常用于阀控系统的恒压油源以避免溢流损失。
由恒压变量泵输出的高压油分别送达A、B、C、D四组并联的推进方向控制阀组，经过阀组的流量、压力调整和换向后再去控制推进油缸，从而使推进油缸的推进速度、推力大小及方向得到准确控制。因每组油缸的控制原理都一样，下面就以B组中的第一个油缸控制为例，介绍其作用和工作原理。
油泵输出的高压油经高压管路由B组的P口进入，一路径F1（过滤）→A111（流量调整）→A101（压力调整）→经电液换向阀进入推进油缸。缸的快进快退，提高工作效率。A783控制的插装阀。A403为推进油缸底端预卸荷阀。阀组中还有液控单向阀、载荷溢流阀，以及A256压力传感器和油缸行程传感器。四组阀组中的电液换向阀的液控油由定量泵（1P002）经减压阀（1V034）提供。
2. 铰接装置工作模式分三种：
铰接装置的动力来源于推进系统的液压泵站中的定量泵（1P002），
两位两通电液阀控制。
（1）铰接回收（P ULL或
RETRAC TION）模式(减小铰接间
隙)，定量泵输送来的高压油从阀
快（2C001）P口进入，此时（H001）
不得电截止，（H002）得电导通，
高压油进入铰接油缸的有杆腔使
铰接油缸回收。
（2）铰接保持（HO LD或F REE）模式（浮动模式），该模式下（H001、
H002）都不得电截止。铰接油缸有杆腔的油被封闭，油量保持不变，被
封闭的油在所有相互并联的有杆腔内互相补偿，直线推进时保持铰接间隙，转弯时处于浮动状态。
（3）铰接释放（RELEAS E或LOOS E）模式（伸长模式），当（H001）得电导通，（H002）无电截止时，铰接油缸有杆腔的油接通低压，在盾构机推进时，因盾尾的阻力使铰接油缸被拉长，达到增大铰接间隙的目的。该油路中还设有负载溢流阀（V2）、压力传感器（H005）及铰接间隙长度传感器。另外可以通过（2V003、2V004、）的导通和截止达到铰接保持和铰接释放功能。但当（2V003、2V004）两个阀的截止，在铰接油缸有杆腔的压力过高时(盾构机推进时，盾尾如果被卡住)，因无压力传感器的压力显示和载荷溢流阀的溢流，可能会使铰接油缸损坏或油管爆裂。
(二)刀盘旋转液压系统
刀盘旋转系统可分为补油回路、主工作回路、外部控制供油泵、主泵外部控制回路、马达外部控制回路。刀盘旋转系统是为刀盘切割岩石或土壤时提供转速和扭矩，要求根据岩石地质的变化转速能够方便的调整。为了得到较大的功率和扭矩，该系统采用3台315KW的双向变量液压泵并联，带动8台双向两速低速大扭矩液压马达。下面分别介绍各回路的作用及工作原理。
补油回路：因主工
作回路是闭式回路，加
之系统功率大，需要进
行补油和散热，所以设
置了一套补油回路对
其进行补油和散热。为
增大散热效率，补油回
路采用了55K W低压
大流量的定量泵来带
走闭式回路中的大量
热量，同时也对其进行
了补油。补油泵从油箱
泵出的油经两个滤清
器（1F001、1F002）
进入3个主泵的E口，
并通过两个单向阀分
别对闭式回路的低压端进行补油，然后经主泵的高压端为液压马达提供动力油。从马达返回的携带热量的低压油又回到主泵，一部分又进入主泵的高压端，一部分经排放阀从主泵的K1口流出，并经一节流阀流回油箱进行冷却。补油回路中还设有蓄能器和压力传感器，蓄能器是保证回路的压力平稳。主工作回路由主泵和液压马达组成，主泵是一315KW 的双向变量泵，在主泵的主回路中有补油单向阀、载荷溢流阀、及低压排放阀，主泵的控制回路有主泵斜盘伺服油缸及双向伺服控制阀，司服
阀由外部控制回路调压控制，以便实现换向和无级调速。两个补油单向
阀分别向低压侧进行补油，另一个带弹簧符号的单向阀是当两侧回路都较高或相等时（如：主泵斜盘角度为0时），补油直接通过它，并经节流阀（1Z017）返回油箱。载荷溢流阀当载荷过大时使过高的压力油泄至低压侧，以达到保护系统不受损坏。排放阀用于闭式系统多余的热油经低压侧排放回油箱。节流阀（1Z017）是保证排放出的压力油与油箱之间形成约20b ar的压差。
主泵控制回路用于控制其斜盘的±角度，以实现刀盘的正反转及转速的无级调整。外来控制油经换向阀（1V002）到达司服阀的左右端，使司服油缸的无杆腔进油和排油来实现活塞杆的左右移动，从而完成斜
盘角度的控制。外来控制油是通过外部控制回路中的电比例溢流阀（B006）提供，调整范围0-45bar。
马达回路含有司服油缸、司服阀及低压排放阀，司服阀由主回路压力
及外部控制回路控
制，当马达外载荷增
大时，主回路高压侧
的油压随之升高，高
压油经过单向阀，一
路到达司服阀左端，
使司服阀右移，一路
到达司服阀P口经减
压阀进入司服油缸
无杆腔使斜盘角度
增大，从而降低转速
增加扭矩，外部控制
回路由控制油泵提
供控制油压，当无控
制油压时，马达处于
高速档，当外部提供
油压时，司服阀右移，
使马达处于低速档，
从而实现了两速控
制。
外部控制供油泵
（2P001）：控制油泵
是一台 5.5KW的恒
压变量泵，泵中的两
个司服阀上面一个与
溢流阀联合控制泵的
压力，下面一个以控
制流量为主。（B040）为加载电磁阀。该泵的油通过滤清器（2F001）向刀盘旋转系统的主泵和液压马达以及螺旋输送机的控制回路供油。一路去旋转主泵回路的控制阀，一路去旋转马达控制阀，另两路去两台螺旋输送机的主泵控制阀。
进入旋转主泵控制阀的油经节流和减压后在经电液比例溢流阀（B006）向旋转主泵司服阀提供0-45b ar的可变压控制油压，以实现转速的无级调整。另外从主泵P口(H88)和梭阀（V030、H92）反馈到控制
阀（2C003）并汇集到
两组溢流阀和载荷感
知阀，两组溢流阀由手
动两位四通阀转换，正
常工作时使用左边溢
流阀，增大扭矩时使用
右边溢流阀（只能短时
间使用），手动阀自动
回位。感知阀是在扭矩
突然增大时，反馈的油
压将减低其溢流压力，
使控制主泵伺服的压
力降低，从而减小主泵
斜盘角降低刀盘转速。
进入旋转马达控制阀P口的油经节流阀（M10）又分两路，一路经减压阀、两位四通电磁阀（B032）到（H86）旋转马达控制马达的高低速。另一路经减压阀、两位四通阀（B033）、单向节流阀去控制马达（1A002）的刹车（1G002）。在（1A002）马达上装有旋转方向传感器（1S026、B035）、马达高低速传感器（1S025、B038）和油温传感器（1S023、B050）。在刹车回路中设有蓄能器（2C002），与单向节流阀一起保证了刹车时的快杀慢放。
(三)管片拼装机液压系统
为了提高管片的拼装效率及避免拼装中的管片损坏，要求系统要有一定的速度、准确的移动位置精度、足够的活动自由度及可靠的安全度。速度由一55KW的双联恒压变量泵提高的流量控制，精度靠电液比例司
服阀控制，自由度
有：管片的左右旋
转、提升（可左右
分别提升及同时
提升）、前后水平
六个自由度，并有
管片的抓紧及绕
抓举头水平微转、
前后微倾的微调
功能。
55KW的双联
恒压变量泵为拼
装机提供动力。当
用快速档时，双泵
同时工作。低速档
时，只（1P002）
工作。加载阀（C003、C004）由P LC控制，根据拼装机的工作速度可对其进行分别控制或同时控制。
旋转控制：油泵输出的高压油一路经减压阀（DM）减至30bar到达电液比例阀然后控制司服阀以达到控制流量来控制马达旋转速度。各阀的功能如下，DM为控制油减压阀，DBV2为控制油溢流阀，DBV1与插装阀组成主溢流阀，进入司服阀前的减压阀经DUE4、DUE7节流阀后的反馈油控制，以达到动作启动时的平稳。D1、D4为反馈油溢流阀，F1、DUE2是停止动作时起泄油的作用。
经控制阀控制后压力油分别进入两个并联的回转马达，高压侧的油一路经减压阀（1V001）减压后去控制刹车，减压阀旁的单向阀起回转停止时刹车的泄油回路。进入马达的油先经平衡阀（此阀进油时不起作用），驱动马达旋转，马达出来的油进入下一个平衡阀，该阀在进油有
一定压力后经X口其慢慢打开回油通路，并保证一定的背压，避免马达因惯性吸空，当旋转惯性过大时平衡阀右边的压力会增加，使阀芯左移以减少回油来减小惯性产生的转速，当回油压力增大到最大设定值时平衡阀中的溢流阀工作，避免了液压元件被损坏。
水平移动的控制与回转控制
一样，从控制阀出来的油经平衡
阀（1C004）进入水平移动油缸，
控制油缸的前后移动。
提升控制：控制阀原理与回
转控制相同，但在司服阀反馈油
出口处只在提升回路中设置了节
流阀，下降反馈口没有设置，其
目的是为了较快的提高司服阀进
口处减压阀的减压压力以增加下
降时的反应速度，同时也反映一
个功率平衡问题。两个提升油缸
即可以单控，也可以同时控制，
所以有两套单独得司服控制阀，。
从控制阀出来的压力油先通过一个两位两通随动阀进入提升油缸，当达到一定压力后，油缸出油口的两位两通随动阀在进口压力的推动下打开，导通回油通道形成回路。反之亦然。
管片抓紧控制：压力油经减压阀减压，在经三位四通电磁换向阀换向，经液压锁、单向节流阀、B口端还有
溢流阀。抓紧时，从A1口出来的油经过
抓举油缸进口处的液压锁进入抓举缸的
有杆腔，当达到设定的抓紧力时油缸旁的
溢流阀溢流，并使油缸旁的两位两通阀换
向，切断通往压力开关（1S001）的油压，
使压力开关信号改变。只有当压力开关的
信号改变后，拼装机才有其他动作。否则
视为管片没有抓紧不安全，管片机不能动
作。松管片时B1口的压力油进入抓举缸
的无杆腔，一路打开油缸边上的液压锁，
使活塞下行。控制阀中的液压锁是保持活
塞位置的，单向节流阀是调整活塞动作速
度的，溢流阀是起安全作用的。
水平微动和倾斜微动控制与抓举控制原理
相同。
(四)管片小车及辅助液压系统
辅助油泵为一22KW的恒压变量泵，原理
与刀盘旋转系统得控制油泵相同。输出的压力
油分别控制管片小车链条涨紧油缸、管片小车
上的前送油缸、管片输送举升油缸、后配套拖
车牵引油缸及螺旋输送机闸门。
链条涨紧控制：压力油从P口进入控制阀，经减压阀、三位四通电
磁换向阀、液压锁达到油缸。
管片前送控制阀：与管片抓举控制
阀相同。但回路中多一组流量再生阀
（1C004），注：据说此阀实际中不能使
用。
输送举升控制阀：控制阀原理与抓
举控制阀相同。为使四个举升缸同步，
回路中设置了一组流量分配器，该分配
器原理其实就是齿轮泵工作原理，四个
型号参数一样的泵并联在一起同轴旋
转，因转速也一样，所以四个泵排出的流量一样，使进入四个举升缸的流量保持一样，活塞的行程也相同。四个回路采用一个负载溢流阀。
后配套牵引控制阀：控制阀原理同抓举控制阀。只是牵引缸无杆腔的油不通过控制阀，直接回油箱。有杆腔回路中装有压力传感器。
螺旋机闸门设置与螺旋机配置的数量有关但差别不大，都有两个闸门，一级螺旋机出口的闸门控制结构和原理都一样，单螺旋机有前闸门，双螺旋机没有。但双螺旋机的二级螺旋机有出口闸门。
一级螺旋机出口闸门：来自辅助泵的压力油经减压阀、三位四通电磁换向阀液压锁到达闸门油缸，控制闸门的开闭。闸门开闭的大小由长度传感器（K011）给出信号，开口最大和关闭由两个位置传感器（K012、K013）提供信号。回路中装有一液压蓄能器，当出现紧急情况时（如停电时），靠蓄能器里的压力自动关闭闸门（当然要在左边的球阀开启时，右边的球阀是卸压时打开）。
二前闸门和二级螺旋机出口闸门相同，其控制原理都与管片抓举控制阀一样。
(五)螺旋输送机液压系统
螺旋输送机分单螺旋输送和双螺旋输送，无论是单还是双，其系统原理都一样，双螺旋采用的还是两套独立的控制系统，下面就介绍一套系统。
螺旋输送机主泵回路和液压马达回路与刀盘回路原理一样，只是补油泵为内置式，除给系统补油外，还给泵控回路提供控制油压，并设有一补油顺序阀来保证控制油的压力，另有一梭阀给压力传感器（K005）提供高压侧的油压。液压马达回路减速器（1G001、1G002）由55KW 的刀盘旋转补油
泵提供的液压油
对其进行冷却。马
达上装有转速传
感器和油温传感
器。
螺旋机主泵控制回路由伺服阀、伺服油缸及调压阀组成，伺服阀由外部控制阀（1C005）控制，调压阀分A、B两路经梭阀（1V017）汇集到溢流阀（1V018）进行调整。伺服阀动作时带动伺服油缸活塞移动，从而使斜盘角增大，泵流量增加，当外载荷大时系统压力就会随之增大，
当系统压力超过调定值时，相对于高压侧的两位三通随动阀上移，如：当伺服阀X1端供油时，伺服阀移至右
位，伺服缸有杆腔进油，无杆腔回油至
低压，伺服活塞右移泵斜盘角增大，A
路为高压侧，当A路压力超过调定值
时，此时左边一个随动阀上移，控制油
压与伺服油缸无杆腔接通，因有杆腔和
无杆腔的压差关系，使伺服活塞左移，
泵斜盘角减小，A路压力下降至回路压
力调定值。当X2端供油时，伺服阀移
至左位，控制油经两个随动阀后进入伺服缸的无杆腔（有杆腔为常压油），因压差关系，伺服活塞左移泵斜盘角反方向加大，B路为高压侧，当压力超高时右边一个随动阀上移，伺服缸无杆腔与低压回路接通，伺服活塞右移，泵斜盘角减小，B回路降至设定压力值。
控制回路：控制油由5.5KW控制泵提供，来至控制泵的控制油从控制阀P口进入经溢流阀限压后，再由电磁比例调压阀调压，给油泵伺服阀提供可变的压力油，来控制主泵的流量，从而达到无级控制马达转速的目的。控制阀中还设有一载荷感知阀，回路中随载荷变化的压力经梭阀（1V024）送到控制阀的RHD口调整感知阀上控制油的溢流压力，当载荷增大时感知阀的溢流压力降低，从而使控制伺服阀的控制压力经梭阀（1V019）至感知阀降低，随之减小斜盘角、流量、转速，使载荷得到控制。
(六)主油箱回路
主油箱包含5000L油箱、供油接口、回油接口、泄油接口、溢流接口、冷却过滤回路、油位传感器，油温传感器。
供油接口10个：
（1）推进油泵H01；
（2）铰接油泵H002；
（3）旋转补油泵H02；
（4）旋转控制油泵H03；
（5）管片拼装机1#油泵H04；
（6）管片拼装机2#油泵H05；
（7）管片小车及辅助油泵H08；
（8）螺旋输送机一级油泵H07；
（9）螺旋输送机二级油泵H016；
（10）注浆系统油泵H003。
以上每路都有进油滤网。
回油接口6个：
（1）推进系统H136；
（2）旋转系统H09；
（3）管片拼装系统；
（4）管片小车及辅助系统H03；
（5）注浆系统H001；
（6）螺旋输送机系统H02。
以上6路集中至3个滤清器过滤后回油箱，滤清器中装有堵塞传感器。
泄油接口6个：
（1）推进系统H137；
（2）旋转系统H15；
（3）管片拼装系统H20；
（4）管片小车及辅助系统H04；
（5）螺旋输送机系统H01；
（6）注浆系统H002。
以上6路集中后直接回油箱。
溢流接口3个：
（1）旋转补油泵H71；
（2）旋转泵控阀H07；
（3）螺旋输送机泵控阀H028。
以上3路独立回油箱。
冷却过滤回路：由一11KW定量泵将油箱里的油泵出，经两套滤清
器过滤，再经过水冷式热交换器冷却后返回油箱。回路中有加载电磁阀（M006）、压力表、滤清堵塞传感器、温度计。
油位传感器有：高油位开关、低油位警报开关、低油位停止开关、油箱油温传感器。
(七)注浆液压系统
注浆泵由液压泵、换向冲击波反馈旁路、速度控制回路（电磁比例节流阀）、液控自动换向回路、泵送油缸组成，并在调速控制前分四路控制四套独立的注浆泵。
液压泵为30KW恒压变量泵，工作原理与旋转控制泵相同。泵出的油经滤清器送往四路调速比例电磁阀，滤清器旁边的回路是冲击波反馈回路，经节流阀减弱的冲击波返回到泵的控制回路，在泵控回路的调节下吸收部分冲击压力，使系统得以稳定。
经比例电磁阀调整后的液压油分别进入四个独立的泵送系统，下面
以1P002中的A1系统为例介绍其泵送工作原理。
在进入调速阀前一路到泵闸阀不需要调速的油进入A1系统的P1.1口，一路经调速后由A1系统得P1口进入。正打时，手动换向阀置于右位，压力油经手动阀、推进自动换向阀到达推进油缸无杆腔，活塞右行，进入P1.1的压力油经液控正反打换向阀、泵闸门换向阀、一路到达料斗进口油缸无杆腔，使之关闭，一路到达泵出口油缸有杆腔，使之打开，完成正打过程。当推进活塞走到右端头时，油缸右端的信号阀打开，信号油到达泵闸门换向阀上端，换向阀下移，压力油一路到料斗进口缸的有杆腔，使之打开，一路到达泵出口缸的无杆腔，使之关闭，另一路控制油经节流阀到达推进换向阀的上端，换向阀下移，P1的压力油经推进换向阀换向后进入推进缸的有杆腔，使推进活塞左移，完成正打的进料过程。当推进活塞走到左端头时，推进缸左端的信号阀打开，信号油到达泵闸门换向阀的下端，换向阀上移，闸门油缸换向，同时推进换向阀也上移，重复正打过程。
注浆泵的反打是将手动换向阀置于左位，压力油被换向，同时使液控正反打换向阀换向。分析方法与正打相同。
(八)超挖刀系统
超挖刀系统是独立的系统，包含油箱、回油散热器、主油泵、电磁换向阀、平衡阀、油缸。主泵与旋转控制泵原理相同，为一7.5KW恒压变量泵，泵出的压力油经电磁换向阀、平衡阀达到油缸，通过油缸的运动来控制超挖刀的行程。
一、液压系统元件 1液压泵 液压泵是液压系统的动力元件，按结构可以分为柱塞泵、齿轮泵、叶片泵，按排量可以分为定量泵、变量 泵，按输出出口方向又可以分为单向泵、双向泵。 泵都是由电动机或其他原动机带动旋转，通过这种往复的旋转将油不断地输送到管路中，通过各种阀的作 用，控制着执行元件的运行。 在大连地铁盾构机中，螺旋输送机使用一个双向变量泵和一个定量泵，推进系统中使用一个大排量的单向 变量泵，管片安装机种使用两个单向变量泵，注浆系统 中使用一个单向变量泵，辅助系统使用一个单向变量泵。
a.定量齿轮泵 注：右侧油液进入泵内，齿轮旋转带动油液从左侧出口流出，排量是一定的
c.定量叶片泵 注：转子转动，带动叶片推动油液1、2进油，3、4出油，排量一定 d.斜盘式柱塞泵 注：斜盘由联轴器带动转动，往复吸油、压油，斜盘角度是可以调控的
2液压阀 液压阀根据作用可以分为压力控制阀、流量控制阀、方向控制阀。 压力控制阀可以控制液压回路的压力，如当液压回路中压力过大时，溢流阀或卸荷阀打开泄压。 流量控制阀可以控制液压回路中的流量大小，根据流量的不同可以控制执行元件的速度。 方向控制阀主要控制液压回路中液压油的流动方向，由此可以改变液压油缸的伸缩。 各种阀一般安装在靠近泵的油液管路中，相对来说比较集中，便于检查和维修。 a.单向阀 注：油液从P1口进入，克服弹簧力推开单向阀的阀芯，经孔隙从p2 口流出，油液只能从p1流向p2
b.溢流阀 注：油从压力口进入，通过阻尼孔进入后腔，克服弹簧压力，推开阀芯，油液 从溢流口
c.液控单向阀 注：x口接压力油时，阀芯将a与b口堵死，当x口接油箱时，若Pa大于Pb，则从a口进油，打开阀芯，流向b口，若Pb大于Pa时，则油液从b 口流向a口，
盾构机液压系统原理 一. 液压系统原理 盾构机的绝大部分工作机构主要由液压系统驱动来完成，液压系统可以说是盾构机的心脏，起着非常重要的作用。这些系统按其机构的工作性质可分为： 盾构机液压推进及铰接系统 刀盘切割旋转液压系统 管片拼装机液压系统 管片小车及辅助液压系统 螺旋输送机液压系统 液压油主油箱及冷却过滤系统 同步注浆泵液压系统 超挖刀液压系统 以上8个系统除同步注浆泵液压系统在1号拖车、超挖刀液压系统在盾壳前体为两个独立的系统外，其余6个液压系统都共用一个油箱，并安装在2号拖车上组成一个液压泵站。有的系统还相互有联系。下面就分别介绍一下以上8个液压系统的作用及工作原理。 (一盾构机液压推进及铰接系统 盾构机液压推进
（1）盾构机液压推进系统的组成 盾构机液压推进系统由液压泵站，调速、调压机构，换向控制阀组及推进油缸组成，30个油缸分20组均布的安装在盾构中体内圆壁上（见图），并分为上、下、左、右四个可调整液压压力的区域，为盾构机前进提供推进力、推进速度，通过调整四个区域的压力差来实现盾构机的转弯调向及 纠偏功能。铰接系统的主要作用是减小盾构机转弯或纠偏时的曲率半径上的直线段，从而减少盾尾与管片、盾体与围岩间的摩擦阻力。 （2）推进系统液压泵站： 推进系统的液压泵站是由一恒压变量泵（1P001）和一定量泵（1P002）组成的双联泵，功率为75KW，恒压变量泵为盾构的前进提供恒定的动力。恒压泵的压力可通过油泵上的电液比例溢流阀（A300）调整，流量在0-qmax范围内变化时，调整后的泵供油压力保持恒定。恒压式变量泵常用于阀控系统的恒压油源以避免溢流损失。
挖掘机节能液压控制系统分析与应用? 李艳杰 1,2于安才 2姜继海 2 (1. 沈阳理工大学机械工程学院沈阳 110159; 2. 哈尔滨工业大学机电工程学院哈尔滨 150001 摘要 :深入分析了现代液压挖掘机中三种主流的节能液压系统——负流量控制、正流量控制和负载敏感系统的基本工作原理, 重点分析了它们在不同系列挖掘机中的应用;介绍了两种新型挖掘机液压系统的基本原理;分析表明三种典型挖掘节能液压系统都具有一定的节能效果,但工作原理各有不同;新型的挖掘机液压系统虽然还在研发阶段,但具有更好的节能效果及应 用前景。 关键词:液压挖掘机负流量控制正流量控制负载敏感系统 中图分类号 TU621 Analyses and Application of Energy-Saving Hydraulic Control System of Excavator LI Yan-jie1,2YU an-cai2JIANG Ji-hai2 (1. School of Mechanical Engineering, Shenyang Ligong University, Shenyang 110159; 2. School of Mechatronics Engineering, Harbin Institute of Technology, Harbin 150001 Abstract : Negative flow control, positive flow control and load sensing are the general energy-saving hydraulic systems of modern hydraulic excavator. The basic principles of the three typical hydraulic control systems were analyzed deeply. Their application in different kind of excavators is mainly analyzed. The principles of two new
盾构机液压系统原理 一.液压系统原理 盾构机的绝大部分工作机构主要由液压系统驱动来完成，液压系统可以说是盾构机的心脏，起着非常重要的作用。这些系统按其机构的工作性质可分为： 1. 盾构机液压推进及铰接系统 2. 刀盘切割旋转液压系统 3. 管片拼装机液压系统 4. 管片小车及辅助液压系统 5. 螺旋输送机液压系统 6. 液压油主油箱及冷却过滤系统 7. 同步注浆泵液压系统 8. 超挖刀液压系统 以上8个系统除同步注浆泵液压系统在1号拖车、超挖刀液压系统在盾壳前体为两个独立的系统外，其余6个液压系统都共用一个油箱，并安装在2号拖车上组成一个液压泵站。有的系统还相互有联系。下面就分别介绍一下以上8个液压系统的作用及工作原理。 (一)盾构机液压推进及铰接系统 1. 盾构机液压推进 （1）盾构机液压推进系统的组成 盾构机液压推进系统由液压泵站，调速、调压机构，换向控制阀组及推进油缸组成，30个油缸分20组均布的安装在盾构中体内圆壁上（见图），并分为上、下、左、右四个可调整液压压力的区域，为盾构机前进提供推进力、推进速度，通过调整四个区域的压力差来实现盾构机的
转弯调向及 纠偏功能。铰接系统的主要作用是减小盾构机转弯或纠偏时的曲率半径上的直线段，从而减少盾尾与管片、盾体与围岩间的摩擦阻力。 （2）推进系统液压泵站： 推进系统的液压泵站是由一恒压变量泵（1P001）和一定量泵（1P002）组成的双联泵，功率为75KW，恒压变量泵为盾构的前进提供恒定的动力。恒压泵的压力可通过油泵上的电液比例溢流阀（A300）调整，流量在0-q ma x范围内变化时，调整后的泵供油压力保持恒定。恒压式变量泵常用于阀控系统的恒压油源以避免溢流损失。
海瑞克土压平衡式盾构机结构分析 [2008-08-07] 关键字：盾构机结构分析 承担修建深圳地铁—期工程第七标段(华强至岗厦区间内径为5.4m的双线隧道)的施工任务，根据施工地段地层自立条件差，地下水较丰富的特点，购进了两台德国海瑞克公司生产的世界上最先进的土压平衡式盾构机。这两台盾构机都由西门子公司的S7-PLC自动控制系统控制，配备了机电一体化的液压驱动系统、同步注浆设备、泡沫设备、膨润土设备及SLS-T隧道激光导向设备，并可在地面监控室对盾构机的掘进进行实时监控。 本文将就盾构机的工作原理、盾构机的组成、及各组成部分的功能结合实际施工情况做一简要阐述。 盾构机的工作原理 1.盾构机的掘进 液压马达驱动刀盘旋转，同时开启盾构机推进油缸，将盾构机向前推进，随着推进油缸的向前推进，刀盘持续旋转，被切削下来的碴土充满泥土仓，此时开动螺旋输送机将切削下来的渣土排送到皮带输送机上，后由皮带输送机运输至渣土车的土箱中，再通过竖井运至地面。 2.掘进中控制排土量与排土速度 当泥土仓和螺旋输送机中的碴土积累到一定数量时，开挖面被切下的渣土经刀槽进入泥土仓的阻力增大，当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时，开挖面就能保持稳定，开挖面对应的地面部分也不致坍坍或隆起，这时只要保持从螺旋输送机和泥土仓中输送出去的渣土量与切削下来的流人泥土仓中的渣土量相平衡时，开挖工作就能顺利进行。 3.管片拼装 盾构机掘进一环的距离后，拼装机操作手操作拼装机拼装单层衬砌管片，使隧道—次成型。 盾构机的组成及各组成部分在施工中的作用 盾构机的最大直径为6.28m，总长65m，其中盾体长8.5m，后配套设备长56.5m，总重量约406t，总配置功率1577kW，最大掘进扭矩5300kN＆#82 26;m，最大推进力为36400kN，最陕掘进速度可达8cm／min。盾构机主要由9大部分组成，他们分别是盾体、刀盘驱动、双室气闸、管片拼装机、排土
挖掘机力士乐液压系统分析 [主要内容] 介绍了力士乐闭中心负载敏感压力补偿挖掘机液压系统组成及其工作原理、特性。重点分析了多路阀 液压系统、液压泵控制系统、各主要液压作用元件液压回路及多路阀先导操纵系统等。 目前液压挖掘机有两种油路:开中心直通回油六通阀系统和闭中心负载敏感压力补偿系统,我国国产液压挖掘机大多采用“开中心”系统,而国外著名的挖掘机厂家基本上都采用“闭中心”系统。闭中心具有明显的优点,但价格较贵。国内厂家对开中心系统比较熟悉,而对闭中心系统不太了解,因此有必要来介绍一下闭中心系统,本文重点分析力士乐闭中心负载敏感压力补偿(LUDV)挖掘机油路。 LUDV意为与负载无关的分配阀。 LUDV系统 力士乐挖掘机液压系统可以看作由以下4部分组成: ①多路阀液压系统(主油路); ②液压泵控制液压系统(包括与发动机综合控制); ③各液压作用元件液压子系统,包括动臂、斗杆、铲斗、回转和行走液压系统,还包括附属装置液压系统; ④多路阀操纵和控制液压系统。
1多路阀液压系统 多路阀液压系统是液压挖掘机的主油路,它确定了液压泵如何向各液压作用元件的供油方式,决定了液压挖掘机的工作特性。力士乐采用的闭中位负载敏感压力补偿多路阀液压系统的工作原理见图1(因换向阀不影响原理分析,故未画出)。 图1挖掘机力士乐主油路简图 挖掘机力士乐主油路由工装油路和回转油路二个负载敏感压力补偿系统组成。 1.1工装油路 工作装置和行走油路(除回转外)简称工装油路,用阀后补偿分流比负载敏感压力补偿(LUDV)系统,具有抗饱和功能。在每个操纵阀阀杆节流口后,设压力补偿阀,然后通过方向阀向各液压作用元件供油。LUDV多路阀原理符号见图2。
第一部分：挖掘机 第一章挖掘机的基本构造及工作原理 第一节概述 一、单斗液压挖掘机的总体结构 单斗液压挖掘机的总体结构包括①动力装置、②工作装置、③回转机构、④操纵机构、⑤传动系统、⑥行走机构和⑦辅助设备等，如图所示。
常用的全回转式液压挖掘机的动力装置、传动系统的主要部分、回转机构、辅助设备和 驾驶室等都安装在可回转的平台上，通常称为上部转台。因此又可将单斗液压挖掘机概括成 工作装置、上部转台和行走机构等三部分。 工作装置——①动臂、②斗杆、③铲斗、④液 压油缸、⑤连杆、⑥销轴、⑦管路 上部转台——①发动机、② 减震器主泵、③主阀、④驾 驶室、⑤回转机构、⑥回转 支承、⑦回转接头、⑧转台、 ⑨液压油箱、⑩燃油箱、○11 控制油路、○12电器部件、○13 配重 行走机构——①履带架、② 履带、③引导轮、④支重轮、 ⑤托轮、⑥终传动、⑦张紧 装置 挖掘机是通过柴油机把柴油的化学能转化为机械能，由液压柱塞泵把机械能转换成液 压能，通过液压系统把液压能分配到各执行元件（液压油缸、回转马达+减速机、行走马达 +减速机），由各执行元件再把液压能转化为机械能，实现工作装置的运动、回转平台的回 转运动、整机的行走运动。 二、挖掘机动力系统 1、挖掘机动力传输路线如下 １）行走动力传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀 ——中央回转接头——行走马达（液压能转化为机械能）——减速箱——驱动轮——轨链履 带——实现行走 ２）回转运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀 ——回转马达（液压能转化为机械能）——减速箱——回转支承——实现回转 ３）动臂运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀 ——动臂油缸（液压能转化为机械能）——实现动臂运动 ４）斗杆运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀 ——斗杆油缸（液压能转化为机械能）——实现斗杆运动 ５）铲斗运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀 ——铲斗油缸（液压能转化为机械能）——实现铲斗运动
盾构机液压系统原理 液压系统原理 盾构机的绝大部分工作机构主要由液压系统驱动来完成，液压系统可以说是盾构机的心脏，起着非常重要的作用。这些系统按其机构的工作性质可分为： 盾构机液压推进及铰接系统 刀盘切割旋转液压系统 管片拼装机液压系统 管片小车及辅助液压系统 螺旋输送机液压系统 液压油主油箱及冷却过滤系统 同步注浆泵液压系统 超挖刀液压系统 以上8个系统除同步注浆泵液压系统在1号拖车、超挖刀液压系统在盾壳前体为两个独立的系统外，其余6个液压系统都共用一个油箱，并安装在2号拖车上组成一个液压泵站。有的系统还相互有联系。下面就分别介绍一下以上8个液压系统的作用及工作原理。 (一)盾构机液压推进及铰接系统 盾构机液压推进 盾构机液压推进系统的组成 盾构机液压推进系统由液压泵站，调速、调压机构，换向控制阀组及推进油缸组成，30个油缸分20组均布的安装在盾构中体内圆壁上（见图），并分为上、下、左、右四个可调整液压压力的区域，为盾构机前进提供推进力、推进速度，通过调整四个区域的压力差来实现盾构机的转弯调向及 纠偏功能。铰接系统的主要作用是减小盾构机转弯或纠偏时的曲率半径上的直线段，从而减少盾尾与管片、盾体与围岩间的摩擦阻力。 推进系统液压泵站： 推进系统的液压泵站是由一恒压变量泵（1P001）和一定量泵（1P002）组成的双联泵，功率为75KW，恒压变量泵为盾构的前进提供恒定的动力。恒压泵的压力可通过油泵上的电液比例溢流阀（A300）调整，流量在 0-q max范围内变化时，调整后的泵供油压力保持恒定。恒压式变量泵常用于阀控系统的恒压油源以避免溢流损失。 由恒压变量泵输出的高压油分别送达A、B、C、D四组并联的推进方向控制阀组，经过阀组的流量、压力调整和换向后再去控制推进油缸，从而使推进油缸的推进速度、推力大小及方向得到准确控制。因每组油缸的控制原理都一样，下面就以B组中的第一个油缸控制为例，介绍其作用和工作原理。 油泵输出的高压油经高压管路由B组的P口进入，一路径F1（过滤）→A111（流量调整）→A101（压力调整）→经电液换向阀进入推进油缸。缸的快进快退，提高工作效率。A783控制的插装阀。A403为推进油缸底端预卸荷阀。阀组中还有液控单向阀、载荷溢流阀，以及A256压力传感器和油缸行程传感器。四组阀组中的电液换向阀的液控油由定量泵（1P002）经减压阀（1V034）提供。 铰接装置工作模式分三种：
液压挖掘机液压系统介绍 newmaker 按照挖掘机工作装置和各个机构的传动 要求，把各种液压元件用管路有机地连 接起来的组合体，称为挖掘机的液压系统。其功能是，以油液为工作介质，利用液压泵将发动机的机械能转变为液压能并进行传送，然后通过液压缸和液压马达等将液压能转返为机械能，实现挖掘机的各种动作。 基本要求 液压挖掘机的动作复杂，凡要机构经常启动、制动、换向、负载变化大，冲击和振动频繁，而且野外作业，温度和地理位置变化大，因此根据挖掘机的工作特点和环境特点，液压系统应满足如下要求： 1）要保证挖掘机动臂、斗杆和铲斗可以各自单独动作，也可以互相配合实现复合动作。2）工作装置的动作和转台的回转既能单独进行，又能作复合动作，以提高挖掘机的生产率。3）履带式挖掘机的左、右履带分别驱动，使挖掘机行走方便、转向灵活，并且可就地转向，以提高挖掘机的灵活性。 4）保证挖掘机的一切动作可逆，且无级变速。 5）保证挖掘机工作安全可靠，且各执行元件（液压缸、液压马达等）有良好的过载保护；回转机构和行走装置有可靠的制动和限速；防止动臂因自重而快带下降和整机超速溜坡。 为此，液压系统应做到： 1）有高的传动效率，以充分发挥发动机的动力性和燃料使用经济性。 2）液压系统和液压元件在负载变化大、急剧的振动冲击作用下，具有足够的可靠性。 3）调协轻便耐振的冷却器，减少系统总发热量，使主机持续工作时液压油温不超过80度，或温升不超过45度。 4）由于挖掘机作业现场尘土多，液压油容易被污染，因此液压系统的密封性能要好，液压元件对油液污染的敏感性低，整个液压系统要设置滤油器和防尘装置。 5）采用液压或电液伺服操纵装置，以便挖掘机设置自动控制系统，进而提高挖掘机技术性能和减轻驾驶员的劳动强度。
挖掘机的工作原理 液压挖掘机主要由发动机、液压系统、工作装置、行走装置和电气控制等部分组成。液压系统由液压泵、控制阀、液压缸、液压马达、管路、油箱等组成。电气控制系统包括监控盘、发动机控制系统、泵控制系统、各类传感器、电磁阀等。 液压挖掘机一般由工作装置、回转装置和行走装置三大部分组成。根据其构造和用途可以区分为：履带式、轮胎式、步履式、全液压、半液压、全回转、非全回转、通用型、专用型、铰接式、伸缩臂式等多种类型。 工作装置是直接完成挖掘任务的装置。它由动臂、斗杆、铲斗等三部分铰接而成。动臂起落、斗杆伸缩和铲斗转动都用往复式双作用液压缸控制。为了适应各种不同施工作业的需要，液压挖掘机可以配装多种工作装置，如挖掘、起重、装载、平整、夹钳、推土、冲击锤等多种作业机具。 回转与行走装置是液压挖掘机的机体，转台上部设有动力装置和传动系统。发动机是液压挖掘机的动力源，大多采用柴油要在方便的场地，也可改用电动机。 液压传动系统通过液压泵将发动机的动力传递给液压马达、液压缸等执行元件，推动工作装置动作，从而完成各种作业。 挖掘机液压系统是怎么工作的? 挖掘机有三个部分的液压缸分别是动臂，斗杆，铲斗。有三个液压马达，左右行走和一个回转。这些都由换向阀控制供油。油液从液压泵出来经换向阀分配到以上各执行元件。挖掘机的换向阀大多是液控的就是用一股压力较小的油推动换向阀的阀芯。一般中型挖掘机用的是三联泵，两个大泵提供工作所需要的压力，一个小齿轮泵给控制油路供油。控制油通过手柄下边的控制阀调节主油路换向阀阀芯的位置从而实现动臂斗杆和铲斗油缸的伸缩。以及液压马达的转与停以及转动方向。主油路设溢流阀，压力超过限定值就会打开，油液直接回油箱。所以系统压力始终保持在一定范围内。同样道理在各油缸的支路也设溢流阀，实现二次调定压力。不光是挖掘机，任何液压系统工作原理都是油箱中油液-泵-控制元件-执行元件-油箱。液控比例阀换向阀的作用和液控比例阀换向阀串联的先导阀是什么作用 传统换向阀的进出油口控制通过一根阀芯来进行，两油口听开口对应关系早在阀芯设计加工时已确定，在使用过程中不可能修改，从而使得通过两油口的流量或压力不能进行独立控制，互不影响。 随着微处理控制器、传感器元件成本的下降，控制技术的不断完善，使得双阀芯控制技术在工程机械领域得以应用。英国Utronics公司利用自己的技术及专利优势研制出双阀芯多路换向阀，已广泛应用于JCB、Deere、DAWOO、CASE等公司的挖掘机、*车、装载机及挖掘装载机等产品上。为适应中国工程机械产品对液压系统功能要求。稳定性以及自动化控制程度的不断提高，Utronics公司产品适时进入中国市场，现已初步完成厦工（5t）装载机、詹阳（8t）挖掘机样机调试并进入试验阶段。 1、传统单阀芯换向阀的缺陷 传统的单阀芯换向阀所组成的液压系统难以合理解决好以下功能和控制之间存在的矛盾：（1）液压系统设计时为提高系统稳定性，减少负载变化对速度的影响，要么牺牲部分我们想实现的功能，要么增加额外的液压元件，如调速阀、压力控制阀等，通过增加阻尼，提高系统速度刚度来提高系统的稳定性。但是这样元件的增加又会降低效率，浪费能源；还会使得整个系统的可*性降低、增加成本。 （2）由于换向结构的特殊性，使得用户在实现某一功能时必须购买相应的液压元件，再加上工程机械厂家会根据不同最终用户要求设计出相应的功能，这样会造成生产厂家采购同类、多规格的液压控制元件来满足不同功能要求的需要，不利于产品通用化及产品管理，同时会大大提高产品成本。
海瑞克盾构机液压系统刀盘驱动主泵变量控制原理 德国力士乐A4VSG***/HD1...变量柱塞泵、变量控制原理
德国力士乐A4VSG750HD1/R***,斜轴式变量柱塞泵广泛的应用在“海端克”盾构机和中铁装备及中铁建所生产的盾构机液压系统中，，每台盾构机使用三(四）台此泵用于驱动刀盘旋转的八台A6VM500液压马达。 盾构机刀盘驱动液压泵是三台泵P口合流后，驱动八台液压马达式闭液压回路，这种群变量泵驱动群变量马达工作方式的一个重要技术指标是：三台泵输出压力、流量、变量特性及曲线一至。但在实际的工作状态下，很难做到输出压力一至、输出流量一至、变量特性一至，各种原因促使泵的技术特性不可能一至，就是新泵也不可能一至！使用到一定周期的泵差异就更大了，就是需要调整，本文作者本意是要打破技术壁垒，使盾构机液压维修人员了解此泵的变量制式，懂得泵变量油路走向，为故障提供分析检测依据，了解此泵上的各阀功能及调节参数，使盾构机能够长期的稳定无故障工作。 想了解学习此泵的变量控制人员，当先复制一份上面的液压变量原理图，手持原图与下面的沟画的图对照，了解控制油路的走向。
图一说明： 此型号的柱塞泵没有内置补油泵，需要外部提供变量控制、热油更换、稳定回油备压的油源。在盾构机液压系统中的一台螺杆泵排出的油源经过高精度过滤器后，从E口中进入到泵控制油路中。经过高精度过虑的控制压力油源，对于提高泵的使用寿命及减轻泵变量机构的磨损，维稳状态特殊重要。 在盾构机上，此刀盘泵要起动前，必需先起到补油泵，当补油泵压力建立后，系统中的压力传感器发出讯号给PLC后，才能起到刀盘泵。 刀盘泵的变量控制方式有二种状态，第一种是外控提供的压力油变量方式，第二种是自控压力油变量方式。 先谈第一种：外控提供的压力油变量方式，见上图，刀盘泵的电动机没有起动，外部提供的先导压力油已进入到泵的变量执行机构中，使泵的变量活塞保持在中位（此时：观察泵外观上的角度指示器如不在中位时、那一定是故障）。就是电动机起动带动刀盘泵运转后（泵变量的比例电磁阀的A、B没有指令，也就是没有电流值时），泵壳上的变量角度指示器也要保持在中位。 外部提供的压力油在泵壳的管路运行过程中，遇到第一个阀是“液控顺序阀”，它只在泵的A、B排油口内的油液压力小于25bar 时，起到液阻作用，由于这个顺序阀的液阻，使外供控制油源在阀前建立到25bar压力，这25bar压力油源通过比例阀、限压阀流动到变量活塞大、小控制腔内，达到活塞大、小端控制腔内压力平衡，使活塞保持在中位。 特殊说明;此型号的柱塞泵在各式变量变换中时，变量压力控制油永远直达变量活塞小瑞（小变量控制腔无任何控制方式），大瑞变量控制腔内的油液压力增大时，活塞从中位向左移动。大瑞变量控制腔内的油液压力减少时，活塞从中位向右移动。
上海吉原公司培训讲稿 盾构机液压系统原理 一.液压系统原理 盾构机的绝大部分工作机构主要由液压系统驱动来完成，液压系统可以说是盾构机的心脏，起着非常重要的作用。这些系统按其机构的工作性质可分为： 1. 盾构机液压推进及铰接系统 2. 刀盘切割旋转液压系统 3. 管片拼装机液压系统 4. 管片小车及辅助液压系统 5. 螺旋输送机液压系统 6. 液压油主油箱及冷却过滤系统 7. 同步注浆泵液压系统 8. 超挖刀液压系统 以上8个系统除同步注浆泵液压系统在1号拖车、超挖刀液压系统在盾壳前体为两个独立的系统外，其余6个液压系统都共用一个油箱，并安装在2号拖车上组成一个液压泵站。有的系统还相互有联系。下面就分别介绍一下以上8个液压系统的作用及工作原理。 (一)盾构机液压推进及铰接系统 1. 盾构机液压推进 （1）盾构机液压推进系统的组成 盾构机液压推进系统由液压泵站，调速、调压机构，换向控制阀组及推进油缸组成，30个油缸分20组均布的安装在盾构中体内圆壁上（见图），并分为上、下、左、右四个可调整液压压力的区域，为盾构机前进提供推进力、推进速度，通过调整四个区域的压力差来实现盾构机的 - 1 - 上海吉原公司培训讲稿 转弯调向及
径半的曲率转机弯或纠偏时接系统的主要作用是减小盾构能纠偏功。铰。阻力间围岩的摩擦减少盾尾与管片、盾体与，上的直线段从而：泵站进系统液压（2）
推泵定量1P001）和一一是由恒压变量泵（统推进系的液压泵站提进构的前量恒压变泵为盾功）（1P002组成的双联泵，率为75KW，）（A300例比溢流阀过力可通油泵上的电液压恒的供恒定动力。压泵的。恒恒持定供油压力保的时围0-q整调，流量在范内变化，调整后泵xma压油源以避免溢恒统控于常量式压变泵用阀系的流损失。 - 2 - 上海吉原公司培训讲稿 进推联的D四组并别送达A、B、C、输由恒压变量泵出的高压油分，油缸控制推进调整和换向后再去过方向控制阀组，经阀组的流量、压力油每组控制。因及
一、主液压回路系统的构成 日立挖掘机主液压回路系统是由主液压系统和先导回路系统构成。主液压回路将泵的液压油供给各操作机能的促动器。 二、先导回路液压操作系统的组成 液压系统是由发动机、主泵、先导泵、控制阀各1台和四个液压缸、1台旋转马达及2台行走马达组合而成、泵通过输入轴由发动机所驱动。主泵的液压油通过控制阀流到各促动器。先导泵的液压油流入先导回路内。 三、主回路 1、主液压回路 主液压回路系由吸引回路、输出回路、回油路及牌友回路所构成。液压系统由主泵、控制阀、行走马达各一台及四个液压缸。 主泵是斜轴式排量可变型轴向活塞泵，是由发动机驱动的（发动机转速比为1.0） 2、吸引回路和输出回路 泵通过吸引滤油器吸引液压油箱的油，油从泵流入控制阀，然后由油箱口放出，主泵放出的油通过控制阀流至各促动器。 控制阀控制各种液压机能，从各促动器流出的回油通过控制阀和液压油冷却器流回液压油箱。 3、回油路 每个促动器放出的油全部通过控制阀流回液压油箱内。回油路内有旁道单向阀，其设定压力分别为9.8×10^4pa及4×9.8×10^4pa。通常回油通过液压油冷却器及左侧控制阀流回液压油箱， 油温低时，粘度变高，通过油冷却器时的阻力也随着增大。 油压超过9.8×10^4pa时，回油直接流回液压油箱，可在短时间内把油温提高到适当的高度。 油冷却器被阻塞时，回油通过旁道单向阀直接流回液压油箱。 旁道单向阀被阻塞时设在冷却器和液压油箱之间，其设定压力为4×9.8×10^4pa。 液压箱内设有直流式滤油器，从左右两侧的控制阀流出的油合流后经直流式滤油器过滤，直流式滤油器内有旁道安全阀。当滤芯阻塞使差压达9.8×10^4pa时，旁道安全阀就打开，油直接流回液压油箱。 4、排油回路 马达及刹车阀等内部漏的油以及润滑油回路内的油，全部都积蓄起来，经过排油回路流回操作油箱。 5、行走马达排油回路 左右两行走马达漏的油由各个马达壳的排油口排出，合流后通过中心接头，经过直流式滤油器流回液压油箱。 6、旋转马达排油回路 旋转马达漏的油排出后，与行走回路排出的油一起通过直流式滤油器流回液压油箱。 7、输出压控制 控制阀内的卸载安全阀控制泵的输出压力保持一定。全部操作均在330×9.8×10^4Pa设定压力操作。 在挖掘操作时，设定压力变为370×9.8×10^4Pa。 狼涌截止安全阀把高压油释放到液压油箱内，以免油压系统及发动机承受过负荷。 8、先导回路 先导回路是由吸引、出油回路构成的。先导系统有先导泵、换冲阀、保险阀、2个高速电

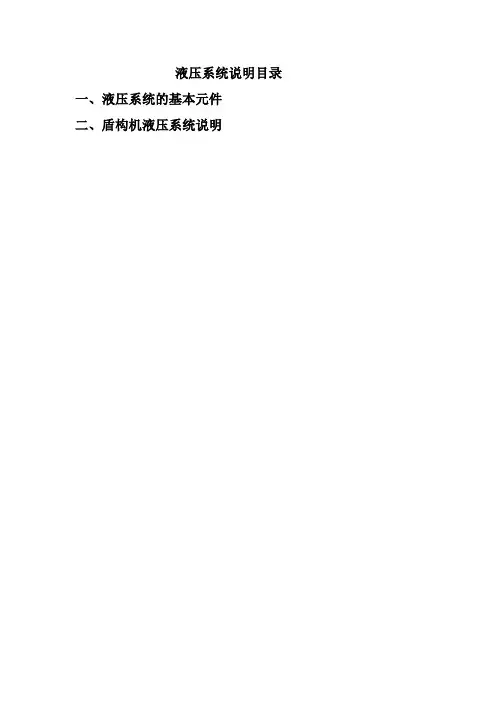

液压系统说明目录 一、液压系统的基本元件 二、盾构机液压系统说明
