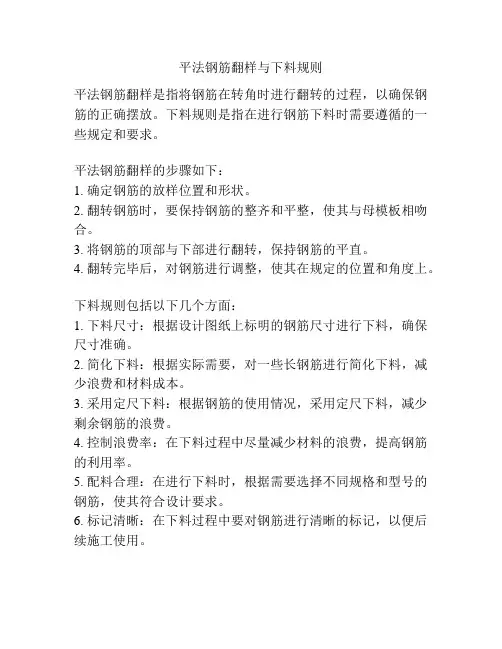

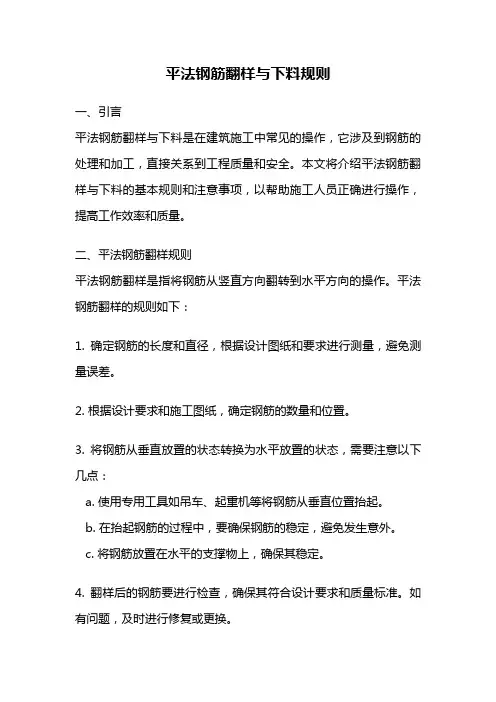

平法钢筋翻样，技术要点
一、梁：
1. 焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。
2. φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。
3. 梁端加密区（Ⅱ级）长度=1.5hb 。 hb——梁高
4. 绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。
5. 定额计算时只分φ10以内和φ10以外两类计费。
6. 根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）.
二、板：
板筋主要有：
1）受力筋（单向、双向、单层、双层）；
2）支座负筋；
3）分布筋；
4）附加钢筋（角部的附加放射筋，洞口附加钢筋）
5）支撑钢筋（双层钢筋时支撑上下层）
1．受力筋：
底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）；
面筋长度L=净长+2 la（两端均为端支座）
b——支座宽，d——钢筋直径。
根数=（净长-扣减值）/布筋间距+1
2.支座负筋及分布筋：
负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】
负筋根数=布筋范围/布筋间距+1；
分布筋长度：有3种计算方法：
1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）；
2）按轴线长度计算；
3）按负筋布置范围长度计算。
以上三种方法都可以，但首选第一种方法。
3. 附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）：
附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】
（注：角部放射筋长度有时长度是从角部向两边逐步递减的）
支撑钢筋是为了保证双层筋的上层钢筋位置的措施钢筋（码凳），一般情况下是每间距1米布置一根，规格为比板筋大一个规格，长度为该跨净跨长度，支撑腿长度为板厚减保护层的两倍腿间距为1米。
三、基础梁钢筋：
一）主筋长度计算方法同框架梁，只是上部钢筋和下部钢筋颠倒了
a=1.2la+hb+0.5hc
hb——基础主梁截面高度；
hc——延基础梁跨度方向的截面宽度；
第一排，第二排均lo/3，多于两排钢筋时设计要注明尺寸，l1、l2取较大值。二）箍筋：
四肢箍（大箍套小箍）：
1）大箍下料长度计算方法：
（2H+2B）-8bhc+4d+4×弯折调整值+2×11.9d（下料）
（2H+2B）-8bhc+8d+2×11.9d（预算）
2）小箍的钢筋长度计算方法：
其一
L(钢筋长度)=[(B-2bhc-D)/3+D]×2+（H-2bhc）×2+2×11.9d+4d+4×弯折调整值(下料)
L(钢筋长度)=[(B-2bhc-D)/3+D]×2+（H-2bhc）×2+2×11.9d+8d(预算)
其二：
L(钢筋长度)=[(B-2bhc-D)/4×2+D]×2+（H-2bhc）×2+2×11.9d+4d+4×弯折调整值(下料)
L(钢筋长度)=[(B-2bhc-D)/ 4×2+D]×2+（H-2bhc）×2+2×11.9d+8d(预算) 其三：
L(钢筋长度)=[(B-2bhc-D)/5+D]×2+（H-2bhc）×2+2×11.9d+4d+4×弯折调整值(下料)
L(钢筋长度)=[(B-2bhc-D)/ 5+D]×2+（H-2bhc）×2+2×11.9d+8d(预算)
说明：1. D——纵筋直径；d——箍筋直径；bhc——保护层；
B——梁宽； H——梁高。
2.箍筋弯钩（135度）：抗震取11.9d,非抗震取6.9d（一级钢筋）
弯钩长度计算公式（弯弧半径r取1.25d）：
(1.25+0.5) d×135×(π/180)-（1.25+1）d+平直段长度（抗震取10d或75mm 的较大值，非抗震取5d）
≈1.9d+平直段长度（即11.9d或6.9d）
3.弯折调整值（90度）的计算公式（弯弧半径r取1.25d）：
（1.25+0.5）d×90×(π/180)-(1.25+0.5)d×2≈-0.75d
4.板构件135度弯钩取6.9d（全部按非抗震），底板梁箍筋弯钩取11.9d但箍筋无加密要求（底板的其余钢筋均按非抗震要求设计）。
5.板筋先铺短向筋，后铺长向筋。
四、集水坑：（略）
五、柱：
一）概念：根据所处位置不同分：
角柱、边柱、中柱
柱中的钢筋按位置分：
1、底层钢筋
2、中层钢筋
3、顶层钢筋：
（1）向梁筋
（2）向边筋
（3）远梁筋
注：向梁筋：就近弯向梁的一侧的筋；
向近筋：弯向远离的对边那一侧；
远梁筋：弯向远离的那一侧梁的筋。
二）计算：
1.柱截面中的钢筋数=2×（i+j）-4
i——横排纵向受力钢筋根数
j——竖排纵向受力钢筋根数
2.基础层：
基础插筋=基础底板厚度-保护层+伸入上层的钢筋长度+弯折长度a
柱、墙插筋锚固竖向长度与弯钩长度对照表：
锚固竖向长度弯钩长度a
≥0.5laE(≥0.5la) 12d且≥150
≥0.6laE(≥0.6la) 10d且≥150
≥0.7laE(≥0.7la) 8d且≥150
≥0.8laE(≥0.8la) 6d且≥150
基础及首层柱筋长度（含首层和基础插筋）=基础底板厚度-保护层+伸入上层（首层）的钢筋长度+弯折长度a+首层层高+伸入上层的钢筋长度【伸入上层钢筋长度值见（03G101-1）P42】
3.中间层：
1）柱纵筋：
纵筋长度L=层高-本层伸出地面的高度+上层伸出楼面的高度+搭接长度（如果是机械连接或焊接就不用加搭接长度，只加焊接缩损长度调整值）
2）箍筋：
箍筋下料长度L=（2H+2B）-8bhc+4d+4×弯折调整值+2×11.9d
箍筋计算长度L=（2H+2B）-8bhc+8d+2×11.9d
说明：D——纵筋直径；d——箍筋直径；bhc——保护层；
B——柱截面宽；H——柱截面高。
★注意：此时的弯折调整值多为负值
大箍套小箍的小箍下料、计算长度同梁小箍计算。
箍筋根数=（加密区范围长度/加密间距）+（非加密区范围长度/非加密间距）+1 3）柱加密区的一般规定：
○1首层柱箍筋加密区有三个（这里所说的首层是指基础上的第一层，不一定是±0.000起算的第一层，也可以是地下室）：
a. 下部箍筋加密区长度取Hn/3;
b. 上部箍筋加密区长度取max{500，柱长边尺寸Hc，Hn/6}；
c. 梁节点范围内加密。
注：如果该柱纵向钢筋采用绑扎搭接，那么搭接范围内需加密（下同）。
○2首层以上柱箍筋加密区：
a. 上部箍筋加密区长度取max{500，柱长边尺寸Hc，Hn/6}；
b. 梁节点范围内加密；
c. 下部同上部加密区。
注：如果该柱纵向钢筋采用绑扎搭接，那么搭接范围内需加密（下同）。Hc——柱长边尺寸；Hn——柱的净高度。
4.顶层柱：
顶层柱分角柱、边柱、中间柱（中柱）。
1）角柱：
纵向钢筋长度=层净高-本层伸出地面的钢筋高度+顶层钢筋锚固长度（顶层柱外侧纵筋锚固长度取值见下说明，焊接或机械连接时）
纵向钢筋长度=层净高-本层伸出地面的钢筋高度+顶层钢筋锚固长度+绑扎搭接长度（顶层柱外侧纵筋锚固长度取值见下说明，绑扎，通常情况下预算采用，如机械连接或焊接，根据双方协议另行计算焊接或机械连接费用时，不计搭接长度）★说明：
○1内测钢筋锚固长度：
a. 直锚：梁高-保护层≥laE（la）时：梁高-保护层；
b. 弯锚：梁高-保护层＜laE（la）时：梁高-保护层+12d 。
○2外侧钢筋锚固长度：
a. 柱顶第一层：
a）：≥1.5laE（与梁上部纵筋搭接）;
b）：≥梁高-保护层+柱宽-保护层+8d（弯入柱内侧）。
b.柱顶第二层：≥梁高-保护层+柱宽-保护层+8d .
注意：外侧钢筋锚固长度=max{1.5 laE ，梁高-保护层+柱宽-保护层}
【详图及其它说明见（03G101-1） P37（抗震）或P43（非抗震）
2）边柱：
（同角柱）
3）中柱：
纵筋l=柱净高Hn-本层伸出地面高度+顶层锚固长度（如果是搭接的应+搭接长度）
锚固长度取值：
○1直锚（梁高-保护层≥laE时）：梁高-保护层；
○2弯锚（梁高-保护层＜laE时）：梁高-保护层+12d .
注意事项：
○1上柱比下柱多了出钢筋时，多出的钢筋应下插到下层的柱中1.2LaE。（含梁）○2当上柱筋较下柱筋大时，上柱筋应伸入到下柱的搭接区内搭接
○3当上柱筋较下柱筋小时，下柱筋应伸入到上柱的搭接区内搭接。
注○2条中将下端的连接位置上移至柱上端（见03G101—1 P42）
○4下柱比上柱多出的钢筋应延伸至上层的柱中1.2LaE（含梁）
（以上详见03G101—1 P42图1、图3及附注）
六、墙：
一）墙的分类：
1 按结构分类：框架剪力墙、框支剪力墙、纯剪力墙。
2 按部位分类：基础墙、中间层墙、顶层墙。
3 按空间类型分类：墙身、暗柱、暗梁（墙顶设置）、连梁（洞口部位设置）
4 按洞口：有洞墙、无洞墙。
二）钢筋种类：
1 墙身：水平钢筋、竖向钢筋、拉筋。
2 墙柱：纵筋、箍筋、拉筋。
3 墙梁（暗梁、连梁）：纵筋、箍筋、拉筋。
4 洞口加强筋、梯形筋（措施筋）（03G101—1p53）
【梯形筋（措施筋）一般情况下，每间隔1~1.2米设一道（也可只在墙顶设置一道）】。
◆ 端柱：在剪力墙中，如果在墙的尽端厚度加宽、添加纵筋、加设箍筋，即为端柱（03G101—1 P47）（三种）
三）计算：
1.墙身：
（一）水平钢筋：
1）墙端为暗柱时：
a 外侧钢筋连续通过：
外侧钢筋长度=墙长-保护层；
内测钢筋长度=墙长-保护层+弯折（15d）。
b 外侧钢筋不连续通过：
外侧钢筋长度=墙长-保护层+0.65 LaE；
内测钢筋长度=墙长-保护层+弯折（15d）。
墙身水平钢筋构造图
c 水平筋根数（每排）=（层高-扣减值）/间距+1（注：暗梁、连梁墙身水平筋照设）。
2）墙端为端柱时：
a 外侧钢筋连续通过：
外侧钢筋长度=墙长-保护层；
内测钢筋长度=墙净长+锚固长度（弯锚或直锚）。
b 外侧钢筋不连续通过：
外侧钢筋长度=墙长-保护层+0.65 LaE；
内测钢筋长度=墙净长+锚固长度（弯锚或直锚）。
以上相关详细资料和附图详见(03G101-1) P47
★ 注意：如果剪力墙存在多排筋时，其中间排水平筋在拐角处的锚固措施同该墙的内侧水平钢筋的锚固构造。
4）剪力墙墙身有洞口时：
水平筋在洞口左右两边截断，分别弯折15d 。
5）水平钢筋的根数：
n=（层高-扣减值）/布筋间距+1（首层以上）
n=（层高-扣减值）/布筋间距+1+基础内的水平布筋（首层，基础内布筋间距≤500且不少于两排水平布筋与拉筋）
墙身插筋及水平分布筋构造节点图
（二）竖向钢筋：
1）首层墙身竖向钢筋的长度L=基础插筋+首层层高+伸入上层的搭接长度；
2）中间层墙身竖向钢筋长度L=本层层高+伸入上层的搭接长度；
3）顶层墙身竖向钢筋的长度L=层净高+顶层锚固长度（laE或la，详03G101-1
P48）
4）墙身有洞口时，墙身竖向钢筋在洞口上下两边截断，分别弯折15d;
5）墙身竖向钢筋根数
n=墙净长/布筋间距+1（墙身竖向钢筋从暗柱，端柱边50mm开始布置）。（三）墙身拉筋：
1）长度L=墙厚-保护层+弯钩【弯钩长度=2×（11.9+2）d】；
2）根数n=（墙净面积/拉筋的布置面积）+（AL、LL中的拉筋根数）。
说明：
○1墙净面积：是指扣除了暗柱、端柱、暗梁、连梁和门洞口后的面积，即（墙总面积-门洞口总面积-暗柱、端柱面积-暗梁、连梁面积）；
○2拉筋布置面积：指其横向间距×竖向间距。
2.墙柱：
（一）纵筋：
1）首层墙柱纵筋长度=基础插筋+伸入上层之搭接长度
2）中间层墙柱纵筋长度=本层层高+伸入上层的搭接长度
3）顶层墙柱纵筋长度=层净高+顶层锚固长度
注意：如果是端柱，顶层锚固要区分边柱、中柱和角柱，要区分外侧钢筋和内侧钢筋，因为端柱可以看作是框架柱，所以纵筋锚固长度也与框架柱相同。（其余规定详见03G101—1 P48）
（二）箍筋按设计要求。
3．墙梁：
（一）连梁：
1）受力主筋：
顶层、中间层：连梁纵筋长度=洞口宽度+max{2×laE，≥2×600}
2）箍筋：
顶层连梁：纵筋长度范围内均布置箍筋
n=[(laE-0.1）÷0.15+1]×2+[(洞口宽-0.05×2) ÷间距+1]
中间层连梁：洞口范围内布置箍筋
n=(洞口宽-0.05×2) ÷间距+1
（图示详见03G101—1 P51）
注意：顶层连梁和中间层连梁的箍筋布置范围不一样。
3）拉筋（详见03G101—1 P51注）
（二）暗梁：
1）主筋长度L=间梁净长+锚固；
2)箍筋布置到暗柱边50mm;
3)拉筋间距为箍筋的2倍。
建议计算顺序：暗柱（端柱）—暗梁（连梁）—墙竖向筋—墙水平筋—拉筋
★剪力墙钢筋下料和计算时的几点注意事项：
（1）墙身拉筋遇连梁、暗梁时要设，遇暗柱时不设，暗柱本身有拉筋时要计算。（2）墙身300以下洞时一般不考虑（扣减）。
（3）暗梁的钢筋要锚入暗柱中。
（4）暗梁连梁的墙身水平筋照设，竖向筋没有设计说明时照设。
（5）水平筋遇框架柱时不断开。
（6）暗柱中图低标拉筋的计算，标的不计算。
（7）暗梁、连梁均设拉筋。
（8）暗柱、连梁、暗梁保护层按墙计算。
（9）一般情况下，暗柱箍筋布筋范围按全高减50mm计算。
（10）楼层连梁两侧暗柱内不设置连梁箍筋，长城杯暗柱中每边加一个连梁箍筋。
（11）暗梁在暗柱内不布置箍筋。
（12）墙身水平筋长度不减暗柱，墙身竖向筋布筋范围要减暗柱
（13）墙身、连梁、暗梁拉筋均按梅花布置，暗柱不按梅花布置，按节点详图布置。
（14）墙身、暗墙、暗梁绑扎搭接处箍筋加密[5d（100）]。
七、楼梯钢筋（略）
八、二次结构：
配筋带：纵筋长度=墙净长+2×锚固长度（laE或la）
箍筋按设计要求
过梁：纵筋长度=洞口宽+2×锚固长度（laE或la）
门抱柱（框）：纵筋长度=洞口高+2×锚固长度（laE或la）
零星钢筋：据实计算。
钢筋算量基本方法
第一章梁
第一节框架梁
一、首跨钢筋的计算
1、上部贯通筋
上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值
2、端支座负筋
端支座负筋长度：第一排为Ln/3＋端支座锚固值；
第二排为Ln/4＋端支座锚固值
3、下部钢筋
下部钢筋长度＝净跨长＋左右支座锚固值
注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？
现在我们来总结一下以上三类钢筋的支座锚固判断问题：
支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }
4、腰筋
构造钢筋：构造钢筋长度＝净跨长＋2×15d
抗扭钢筋：算法同贯通钢筋
5、拉筋
拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d
拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的
根数＝布筋长度/布筋间距。
6、箍筋
箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d
箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1
注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。（如下图所示）
7、吊筋
吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角
=60°
≤800mm 夹角=45°
二、中间跨钢筋的计算
1、中间支座负筋
中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；
第二排为Ln/4＋中间支座值＋Ln/4
注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。其他钢筋计算同首跨钢筋计算。
三、尾跨钢筋计算
类似首跨钢筋计算
四、悬臂跨钢筋计算
1、主筋
软件配合03G101-1，在软件中主要有六种形式的悬臂钢筋，如下图所示
这里，我们以2＃、5＃及6＃钢筋为例进行分析：
2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧
50mm起弯－4个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值
5＃钢筋—上部下排钢筋＝Ln/4+支座宽+0.75L
6＃钢筋—下部钢筋＝Ln--保护层+15d
2、箍筋
（1）、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可。
（2）、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1
的66页。
第二节其他梁
一、非框架梁
在03G101-1中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：
1、普通梁箍筋设置时不再区分加密区与非加密区的问题；
2、下部纵筋锚入支座只需12d；
3、上部纵筋锚入支座，不再考虑0.5Hc＋5d的判断值。
未尽解释请参考03G101-1说明。
二、框支梁
1、框支梁的支座负筋的延伸长度为Ln/3；
2、下部纵筋端支座锚固值处理同框架梁；
3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae；
4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；
5、箍筋的加密范围为≥0.2Ln1≥1.5hb；
7、侧面构造钢筋与抗扭钢筋处理与框架梁一致。
第二章剪力墙
在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：
1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；
2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；
3、剪力墙在立面上有各种洞口；
4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；
5、墙柱有各种箍筋组合；
6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。
需要计算的工程量
第一节剪力墙墙身
一、剪力墙墙身水平钢筋
1、墙端为暗柱时
A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层
内侧钢筋＝墙长-保护层+弯折
B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.65Lae
内侧钢筋长度＝墙长-保护层+弯折
水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）
2、墙端为端柱时
A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层
内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）
B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.65Lae
内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）
水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）
注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。
3、剪力墙墙身有洞口时
当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。
二、剪力墙墙身竖向钢筋
1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度
2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度
3、顶层墙身纵筋长度＝层净高＋顶层锚固长度
墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）中间层无变截面中间层变截面
顶层内墙顶层外墙
4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。
三、墙身拉筋
1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）
2、根数＝墙净面积/拉筋的布置面积
注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；
拉筋的面筋面积是指其横向间距×竖向间距。
例：(8000*3840)/(600*600)
第二节剪力墙墙柱
一、纵筋
1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度
2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度
3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度
注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
二、箍筋：依据设计图纸自由组合计算。
第三节剪力墙墙梁
一、连梁
1、受力主筋
顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae
中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae
2、箍筋
顶层连梁，纵筋长度范围内均布置箍筋即N=(LAE-100/150+1)*2+（洞口宽
-50*2）/间距+1（顶层）
中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根即N=（洞口宽-50*2）/间距+1（中间层）
二、暗梁
1、主筋长度＝暗梁净长＋锚固
2、箍筋
第三章柱
KZ钢筋的构造连接
第一章基础层
一、柱主筋
基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}
二、基础内箍筋
基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。一般是按2根进行计算（软件中是按三根）。
第二章中间层
一、柱纵筋
1、 KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度
二、柱箍筋
1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1
03G101-1中，关于柱箍筋的加密区的规定如下
1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
第三节顶层
顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同。（参看03G101－1第37、38页）
一、角柱
角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么角柱顶层钢筋锚固值是如何考虑的呢？
弯锚（≦Lae）：梁高－保护层＋12d
a、内侧钢筋锚固长度为直锚（≧Lae）：梁高－保护层
≧1.5Lae
b、外侧钢筋锚固长度为柱顶部第一层：≧梁高－保护层＋柱宽－保护层＋8d 柱顶部第二层：≧梁高－保护层＋柱宽－保护层
注意：在GGJ V8.1中，内侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d
直锚（≧Lae）：梁高－保护层
外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}
二、边柱
边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？
边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：
a、内侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d
直锚（≧Lae）：梁高－保护层
b、外侧钢筋锚固长度为：≧1.5Lae
注意：在GGJ V8.1中，内侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d
直锚（≧Lae）：梁高－保护层
外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}
三、中柱
中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？
中柱顶层纵筋的锚固长度为弯锚（≦Lae）：梁高－保护层＋12d
直锚（≧Lae）：梁高－保护层
注意：在GGJ V8.1中，处理同上。
第四章板
在实际工程中，我们知道板分为预制板和现浇板，这里主要分析现浇板的布筋情况。
板筋主要有：受力筋 (单向或双向，单层或双层)、支座负筋、分布筋、附加钢筋 (角部附加放射筋、洞口附加钢筋)、撑脚钢筋 (双层钢筋时支撑上下层)。
一、受力筋
软件中，受力筋的长度是依据轴网计算的。
受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ级筋）。
根数＝（轴线长度-扣减值）/布筋间距＋1
二、负筋及分布筋
负筋长度=负筋长度+左弯折+右弯折
负筋根数＝（布筋范围-扣减值）/布筋间距＋1
分布筋长度=负筋布置范围长度-负筋扣减值
负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1
三、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)
根据实际情况直接计算钢筋的长度、根数即可，在软件中可以利用直接输入法输入计算。
第五章常见问题
为什么钢筋计算中，135o弯钩我们在软件中计算为11.9d？
我们软件中箍筋计算时取的11.9D实际上是弯钩加上量度差值的结果，我们知道弯钩平直段长度是10D，那么量度差值应该是1.9D，下面我们推导一下1.9D这个量度差值的来历：
按照外皮计算的结果是1000+300；如果按照中心线计算那么是：
1000-D/2-d+135/360*3.14*（D/2+d/2）*2+300,这里D取的是规范规定的最小半径2.5d，此时用后面的式子减前面的式子的结果是：1.87d≈1.9d。
梁中出现两种吊筋时如何处理？
在吊筋信息输入框中用“/”将两种不同的吊筋连接起来放到“吊筋输入框中”如2B22/2B25。而后面的次梁宽度按照与吊筋一一对应的输入进去如250/300（2B22对应250梁宽；2B25对应300梁宽）
当梁的中间支座两侧的钢筋不同时，软件是如何处理的？
当梁的中间支座两侧的钢筋不同时，我们在软件直接输入当前跨右支座负筋和下一跨左支座负筋的钢筋。软件计算的原则是支座两侧的钢筋相同，则通过；不同则进行锚固；判断原则是输入格式相同则通过，不同则锚固。如右支座负筋为5B22，下一跨左支座负筋为5B22＋2B20，则5根22的钢筋通过支座，2根20锚固在支座。
梁变截面在软件中是如何处理的？
在软件中，梁的变截面情况分为两种：
1、当高差>1/6的梁高时，无论两侧的格式是否相同，两侧的钢筋全部按锚固进行计算。弯折长度为15d＋高差。
2、当高差<1/6的梁高时，按支座两侧的钢筋不同的判断条件进行处理。
如果框架柱的混凝土强度等级发生变化，我们如何处理柱纵筋？
如果框架柱的混凝土强度等级发生变化，柱纵筋的处理分两种情况：
1、若柱纵筋采用电渣压力焊，则按柱顶层的混凝土强度等级设置；
2、若柱纵筋采用绑扎搭接，例如1～2层为C45，3～10层为C35，则柱要分开来建立两个构件：一个为C45，为3层，但3层只输入构件截面尺寸及层高，目的是不让2层作为顶层计算锚固；另一个构件建立1～10层，1～2层只输入构件截面尺寸及层高，钢筋信息自3层开始输入，这样就可以解决问题了。

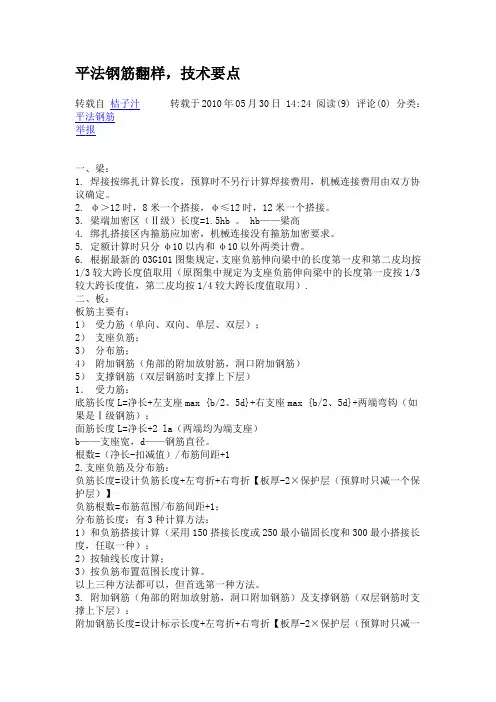

平法钢筋翻样，技术要点 一、梁： 1. 焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。 2. φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。 3. 梁端加密区（Ⅱ级）长度=1.5hb 。 hb——梁高 4. 绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。 5. 定额计算时只分φ10以内和φ10以外两类计费。 6. 根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）. 二、板： 板筋主要有： 1）受力筋（单向、双向、单层、双层）； 2）支座负筋； 3）分布筋； 4）附加钢筋（角部的附加放射筋，洞口附加钢筋） 5）支撑钢筋（双层钢筋时支撑上下层） 1．受力筋： 底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）； 面筋长度L=净长+2 la（两端均为端支座） b——支座宽，d——钢筋直径。 根数=（净长-扣减值）/布筋间距+1 2.支座负筋及分布筋： 负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】 负筋根数=布筋范围/布筋间距+1； 分布筋长度：有3种计算方法： 1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）； 2）按轴线长度计算； 3）按负筋布置范围长度计算。 以上三种方法都可以，但首选第一种方法。 3. 附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）： 附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】 （注：角部放射筋长度有时长度是从角部向两边逐步递减的）
钢筋翻样之《平法》要领2007年08月14日下午 09:02钢筋翻样之《平法》要领（之一） 有些钢筋工同行新手应用《平法》时常发懵，晕头转向，不得要领。本人从另一视角提取分类内容加以浅释，以帮助大家深入理解使用《平法》。 因水平所限，必然有不当之处，希望同道加以补充或指正。 钢筋的锚固长度 为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。 如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。 “锚固长度”应成为钢筋工的第一概念。 锚固长度是图集中的固定值。在《平法》各本图集中均有列表。 锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。 选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。 在任何情况下，锚固长度不得小于250mm。 非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。 当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。 当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。 框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE 加15d直角钩。 纵向受拉钢筋的绑扎搭接长度 纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。 在任何情况下搭接长度不得小于300mm。 搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。 受力钢筋的混凝土保护层最小厚度 前提条件是混凝土结构的环境类别。 保护层厚度在图纸的结构说明页中均有详细规定。 一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。 保护层问题 通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。 圈梁的保护层，一般应由混凝土工随打随垫，因为木工在支模时在圈梁钢筋上行
平法识图与钢筋翻样 实训任务书 班级学号： 学生姓名： 选题组号： 指导老师： 完成日期：批改成绩：
平法识图与钢筋翻样课程实训任务书 一、实训目的 1、了解钢筋混凝土框架结构、框架剪力墙结构的受力特点，明确各类构件（梁、板、柱、基础、剪力墙等）的配筋种类及作用； 2、明确各类构件的一般构造要求及抗震构造要求； 3、熟悉《混凝土结构施工图平面整体表示法制图规则和构造详图》11G101-1、11G101-2、11G101-3系列图集与《混凝土结构施工钢筋排布规则与构造详图》12G901-1、12G901-2、12G901-3系列图集的内容，从而学会自己查阅和使用标准图集； 4、掌握结构施工图的识读知识、方法、及识读要点，能结合图集读懂一套完整的结构施工图纸。 二、实训资料 给定一套框架剪力墙结构施工图，其中梁、板、柱、基础、剪力墙等构件均为平面整体表示方法。具体详见附图---建筑学院建筑工程技术实训中心—实体建筑模型结构施工图。 三、实训内容 1、结合图集读懂一套完整的框架结构平法施工图，掌握结构施工图的识读知识、方法及识读要点； 2、计算部分指定构件（梁、板、柱等）的钢筋下料长度，并将计算结果汇总在附表----钢筋配料单中。 3、要求完成下列构件的钢筋计算： 1）计算二层梁平面图（结施G05）中梁构件中各类钢筋长度，具体的任务分配见下表;
2) 计算柱平面布置图（结施G02）中柱构件中各类钢筋长度，具体的任务分配见下表； 3）计算二层结构平面图（结施G04）中板构件中各类钢筋的长度，具体的任务分配见下表； 各组任务分配表 选题组号图号具体任务 1 结施G05 梁构件：KL1、L1中各类钢筋翻样结施G0 2 柱构件：KZ1中各类钢筋翻样 结施G04 板构件：B1中各类钢筋翻样 2 结施G05 梁构件：KL2、KL9中各类钢筋翻样结施G02 柱构件：KZ2中各类钢筋翻样 结施G04 板构件：B2中各类钢筋翻样 3 结施G05 梁构件：KL3、KL10a中各类钢筋翻样结施G02 柱构件：KZ3中各类钢筋翻样 结施G04 板构件：B3中各类钢筋翻样 4 结施G0 5 梁构件：KL4、KL4a中各类钢筋翻样结施G02 柱构件：KZ4中各类钢筋翻样 结施G04 板构件：B4中各类钢筋翻样 5 结施G05 梁构件：KL5、KL11中各类钢筋翻样结施G02 柱构件：KZ5中各类钢筋翻样 结施G04 板构件：B5中各类钢筋翻样 6 结施G05 梁构件：KL6、KL13中各类钢筋翻样结施G02 柱构件：KZ6中各类钢筋翻样 结施G04 板构件：B6中各类钢筋翻样 7 结施G05 梁构件：KL7、L6中各类钢筋翻样结施G02 柱构件：KZ7中各类钢筋翻样 结施G04 板构件：B7中各类钢筋翻样 8 结施G05 梁构件：KL8、L2中各类钢筋翻样结施G02 柱构件：KZ8中各类钢筋翻样
《新平法识图与钢筋计算》第一版勘误表 练习题答案
第二章 第五节 一、单选题 1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ） A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250 B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250 C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500 D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高250 2、架立钢筋同支座负筋的搭接长度为：（ C ） A、15d B、12d C、150 D、250 3、一级抗震框架梁箍筋加密区判断条件是（ B ） A、1.5Hb（梁高）、500mm取大值 B、2Hb（梁高）、500mm取大值 C、1200mm D、1500mm 4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（B ） A、1/5Ln+锚固 B、1/4Ln+锚固 C、1/3Ln+锚固 D、其他值 5、当图纸标有：JZL1（2A）表示？（ A ） A、1号井字梁，两跨一端带悬挑 B、1号井字梁，两跨两端带悬挑 C、1号剪支梁，两跨一端带悬挑B、1号剪支梁，两跨两端带悬挑 6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ） A、15d B、12d C、梁高-保护层 D、梁高-保护层х2 7、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ） A、当梁高≤350时为6mm，梁高＞350mm时为8mm B、当梁高≤450时为6mm，梁高＞450mm时为8mm
平法钢筋识图算量课程设计心得 周第九周时，老师布置下来了课程设计的任务，也是检验我们专业知识学好与否的一次机会。 在刚接触到课程设计时，一直不知道从哪里下手开始完成这个学习任务，看到老师发下来的图纸也不知道该从哪一根钢筋开始计算，有一种手足无措的感觉。没办法，为了完成了老师的任务，我仔细翻阅书本，查找资料，向同学和老师请教。 在完成这门课程设计的过程中，我意识到自己在之前的专业知识的学习中还有很多没有理解透彻的，依旧有很多知识需要巩固和加强。每当在课程设计作业的完成中遇到瓶颈时，会用更多的时间来翻阅专业书，会不自觉地开始把每一节专业课程的知识一个个联系起来。 刚开始的时候，我的进度很慢，但是随着对钢筋的认识越来越深，对计算公式的越来越熟悉，我的速度渐渐的加快了很多。 在课程设计中，我总结了一下课本中的知识和一些基本概念。 一、箍筋表示方法： 二、⑴10@100/200(2) 表示箍筋为10 ，加密区间距100， 非加密区间距200，全为双肢箍。
⑵10@100/200(4) 表示箍筋为10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶8@200(2) 表示箍筋为8，间距为200，双肢箍。 ⑷8@100(4)/150(2) 表示箍筋为8，加密区间距100，四肢箍，非加密区间距150，双肢箍。梁 （1）框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽Lae且0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。钢筋的端支座锚固值＝支座宽Lae或0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
《平法钢筋识图算量基础教程》思考与练习题答案 第三章第一节思考与练习题参考答案 1、绘制图3-1-18的BJ J1在X或Y方向的剖面图，并标注各部位形状尺寸。 图3-1-18 BJ J1 3、在图3-1-19中填写集中标注空格内的数据。 400 700 300 200 600 图3-1-19 BJ P2练习 第三章第二节思考与练习参考答案 1、独立基础底部钢筋的起步距离是__min(s,/2,75)_______ 2、当独立基础底板长度__≥2500mm__时，除外侧钢筋外，底板配筋长度可缩减10%。 3、计算图3-2-11所示DJ J1的X向钢筋的长度和根数(列出计算公式)
图3-2-11 练习 X向钢筋长度=x-2c (c是指砼保护层) X向钢筋根数=(y-2*min(200/2,75))/200+1 第三章第三节思考与练习参考答案 1、计算图3-3-16中DJ P5基础底板顶部钢筋的长度和根数。 图3-3-16 DJ P5平法施工图 独基顶部受力筋长度=1000+2la 独基顶部受力筋根数=(200+400+200-2*min(120/2,75))/120+1 独基顶部分布筋长度=200+400+200-2*40(两端减砼保护层) 独基顶部分布筋根数=(1000+2la-2*min(200/2,75))/200+1(在受力筋长度范围内布置)
第四章第一节思考与练习参考答案 1、JL04(5B)的含义是____基梁04，5跨，两端外伸_______ 2、在图4-1-25中填空： 250*200 图4-1-25 3、在图4-1-26中填空： 14 图4-1-26 4、在图4-1-27中填空： 架立筋 图4-1-27
1 平法识图与钢筋计算 本章在这里主要介绍平法识图概述、钢筋计算的主要内容和需要注意的问题，以便为后面各章具体的技术内容讲述奠定基础。 1.1 平法识图概述 1.1.1 平法及其产生 1）什么是平法 “平法”系指混凝土结构施工图平面整体表示方法，简称平法。它是我国目前现行的具体工程结构施工图设计的主要方法。为简化起见下面统以“平法”进行表述。 “平法”其表达形式概括起来，就是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。 2）平法的产生 平法的创始人是山东大学陈青来教授，在创立平法的时候，他在山东省建筑设计院从事结构设计工作。当时正值改革开放初期，设计任务非常繁重，为了加快结构设计的速度，简化结构设计的过程，他吸收了国外的经验，结合中国建筑界的具体实践，创立了平法。 3）平法的重要意义和作用
（1）“平法”是我国对混凝土结构施工图设计表示方法所进行的一项重大改革，它是国家科委和建设部列为国家级科技成果重点推广项目。它的推广及应用，具有其重要意义与作用： （2）“平法”它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。由于它把构件尺寸和配筋直接表达在各类构件的结构平面布置图上，使其结构施工图的数量大大减少，这不但减少了绘图的工作量，而且，结构设计的后期计算，如每根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等，也都免去而不作了。这样，它不仅精简了混凝土结构施工图的设计（绘图）的程序，极大地的解放了结构设计师的繁重劳动，加快了结构设计的步伐，在一定程度上提高了结构设计的质量。 （3）平法实施以后，对施工企业来讲，首先是施工人员到工地携带的图纸少了，并且还减少了结构施工图的阅读时间。因此，“平法”制图规则不仅是结构设计师者完成柱、墙、梁平法施工图的设计依据，而且也是施工、监理人员准确理解和实施平法结构施工图的依据。 1.1.2 平法图集与其他标准图集的区别 （1）一般标准图集所含的内容 我们以往使用的一般标准图集，都是“构件类”标准图集，例如预制混凝土板图集、预制混凝土拱形屋架图集等，该类图集对每一个具体的构件，除标明了其工程的做法外，还给出了明确的工程量，如混凝土体积、各种钢筋的用量及预埋铁件的用量等。
表示箍筋为?10 ，加密区间距 100，非加密区间 表示箍筋为?10 ，加密区间距 100，非加密区间 表示箍筋为?8，间距为 200，双肢箍。 表示箍筋为?8，加密区间距 100，四肢箍，非加密 梁上主筋和梁下主筋同时表示方法 ： ⑴3①22, 3①20 表示上部钢筋为3①22, ⑵2 ? 12, 3①18 表示上部钢筋为2? 12, ⑶4①25, 4①25 表示上部钢筋为4①25, ⑷3①25, 5①25 表示上部钢筋为3①25, 二、梁上部钢筋表示方法：(标在梁上支座处) ⑴2①20 ⑵2①22+ (4①12) 表示两根 ①20的钢筋，通长布置，用于双肢箍。 表 示2①22为通长，4? 12架立筋，用于六肢箍。 ⑶6①25 4/2 表示上部钢筋上排为4①25,下排为2①25。 ⑷2①22+ 2①22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2?12 表示梁两侧的构造钢筋，每侧一根 ?12。 ⑵G4①14 表示梁两侧的构造钢筋，每侧两根 ①14。 ⑶N2①22 表示梁两侧的抗扭钢筋，每侧一根 ①22。 ⑷N4①18 表示梁两侧的抗扭钢筋，每侧两根 ①1& 四、梁下部钢筋表示方法： (标在梁的下部) ⑴4①25 表示只有一排主筋，4①25全部伸入支座内 ⑵6①25 2/4 表示有两排钢筋，上排筋为 2①25,下排筋4①25。 ⑶6①25 (-2 ) /4 表示有两排钢筋，上排筋为 2①25,不伸入支座， 下排筋4①25,全部伸入支座。 ⑷2①25 + 3①22 (-3) / 5①25 表示有两排筋，上排筋为 5根。2①25伸 入支座，3①22,不伸入支座。下排筋 5①25,通长布置。 五、标注示例： KL7 (3) 300X 700 Y500 X 250 ? 10@100/200(2) 2 ① 25 N4O 18 ) 6 ① 25 4/2 6① 25 4/2 6① 25 4①25 300X 700 、箍筋表示方法： 4①25 2①25 4①25 ⑴ ? 10@100/200(2) 距 200，全为双肢箍。 ⑵ ?10@100/200(4) 距 200，全为四肢箍。 ⑶ ?8@200(2) ⑷ ?8@100(4)/150(2) 区间距 150，双肢箍。 F 部钢筋为3①20。 F 部钢筋为3①18。 F 部钢筋为4①25。 F 部钢筋为5①25。 4①25 4/2
钢筋翻样之<平法篇>不用下载 有些钢筋工同行新手应用《平法》时常发懵，晕头转向，不得要领。本人从另一视角提取分类内容加以浅释，以帮助大家深入理解使用《 平法》。 因水平所限，必然有不当之处，希望同道加以补充或指正。 钢筋的锚固长度 为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。 如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。 “锚固长度”应成为钢筋工的第一概念。 锚固长度是图集中的固定值。在《平法》各本图集中均有列表。 锚固长度在101-，内容是不同的。 选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。 在任何情况下，锚固长度不得小于250mm。 非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁， 圈梁悬挑梁和基础梁另有规定。 当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d 直角钩。 当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。 框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE 加15d直角钩。 纵向受拉钢筋的绑扎搭接长度 纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。 在任何情况下搭接长度不得小于300mm。 搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。 受力钢筋的混凝土保护层最小厚度 前提条件是混凝土结构的环境类别。 保护层厚度在图纸的结构说明页中均有详细规定。 一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中 均有具体规定。 保护层问题 通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有
《工程结构II》课程设计 任务书、指导书 ——框架结构平法施工图识图翻样 （工程管理专业） 苏州科技学院土木工程学院 土木工程系结构教研室 2014年9月
《工程结构Ⅱ》课程设计 框架结构平法施工图识图翻样任务书 一、课程设计目的 1、了解钢筋混凝土框架结构的受力特点，明确框架梁、框架柱的配筋种类及作用； 2、明确框架梁、框架柱的一般构造要求及抗震构造要求； 3、熟悉《混凝土结构施工图平面整体表示法制图规则和构造详图》（11G101-1），掌握梁、柱平法施工图表示方法及含义，熟悉框架梁、框架柱及其节点标准构造详图，从而学会查阅和使用标准图集； 4、熟悉传统框架施工图的图示内容、方法及作用，明确两种施工图表达方法的优缺点； 5、掌握结构施工图的识读知识、方法及识读要点，能结合图集读懂平法施工图，并能正确还原框架梁及框架柱等构件配筋详图和节点构造详图。 二、课程设计资料 给定一组4级抗震框架的梁、柱平法施工图，具体详见附录某办公楼框架结构施工图。 三、课程设计内容 识读给定的4级抗震框架结构平法施工图，并按传统施工图的表示方法绘制出2号轴横向框架的施工图。 四、课程设计要求 用一周时间完成框架平法施工图识图翻样及计算过程。要求用2号图纸完整表达一榀框架立面图及一根梁、一根柱的断面图，并附必要说明。框架立面图比例可考虑1:50，断面图比例可用1:25或1:20。
五、分组情况 注：1、H1底层层高，H2二层层高2、室内地面(±0.000)距基础顶面1.0m（底层柱高为H1+1.0m） 3、混凝土强度等级C30 4、板厚100mm
《工程结构Ⅱ》课程设计 框架结构平法施工图识图翻样指导书 一、基本思路 1、了解钢筋混凝土框架结构受力情况，明确框架梁、柱配置钢筋的种类及作用； 2、明确框架梁和框架柱的一般构造要求及抗震构造要求； 3、明确框架结构平面整体表示方法的制图规则，读懂构件标准详图； 4、掌握传统构件详图的图示内容、作用及方法； 5、通读给定的框架结构平法施工图，找出要绘的该榀框架的相关信息，读懂后再按要求翻成传统的一榀框架的施工图。 二、识图步骤、方法及要点 1、读给定层柱平法施工图，明确所绘框架中各框架柱的编号、截面尺寸、与轴线关系、配筋情况、每层柱的柱根及柱顶标高等； 2、读给定层梁平法施工图，明确所绘框架中各框架梁的编号、截面尺寸、与轴线关系、配筋情况、每层梁的标高等，注意局部标高变化； 3、把所绘框架的梁、柱信息进行组合，绘制整榀框架的模板草图； 4、按相关信息找到对应的标准构造详图，确定相关内容。 三、绘图要点 1、首先确定绘制内容、所需图块尺寸，然后布图； 2、绘制分图块内容，要求内容完整，表达规范。注意与原图信息保持一致，并结合《混凝土结构施工图平面整体表示法制图规则和构造详图》（11G101-1），把传统施工图表示法内容补充完整，如柱纵筋接头位置、梁支座负弯矩筋截断点、梁和柱箍筋加密区、梁和柱节点配筋及锚固等等； 3、注意保持图面整洁、清晰。铅笔图时注意最后加黑粗实线。 四、参考资料
钢筋算量基本方法小结 一、梁 （1）框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值 以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题： 支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。 钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。 钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋 构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋
拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。 6、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。 7、吊筋 吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高 度>800mm 夹角=60° ≤800mm夹角=45° 二、中间跨钢筋的计算 1、中间支座负筋 中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3； 第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；
钢筋锚固心法总诀 钢筋锚固插多深，钢筋锚固即本构件的钢筋伸入彼构件之内的全长度。重点弄清伸入点位置。 直弯机械三锚分，钢筋锚固分为三种：直锚；弯锚和机械锚，在101-1图集第35页左侧中部。 直锚查表按砼号，101图集第33页受拉钢筋最小锚固长度，第34页，受拉钢筋抗震锚固长度。 乘以直径哪类筋，看上述两个表的左列，钢筋种类与直径，根据第1、2行的混凝土强度等级。 直锚不够弯锚拐，当直锚构件宽度达不到规定尺寸时，应采用弯锚，钢筋端头加15d直角钩。 零点四倍才是真，当采用弯锚时，其伸入支座内的长度，取0.4倍的锚固长度。 弯锚拐长十五d，当采用弯锚时，钢筋端头弯成直角钩，直角钩长为钢筋直径的15倍d。上铁下铁力千钧，无论上排纵筋和下排纵筋，对于框架梁，在端头都要达到锚固数值。机械锚固分三类，见101图集第35页左侧中部的3个小图形及说明文字。 斜钩钢板焊短筋，（a）为斜钩，（b）为钢板，（c）为短筋。 斜钩短筋长五d，（a）斜钩的平直段长度为5d，（b）钢板长宽5d，（c）短筋长度为5d。 零点七锚记在心，无论抗震与非抗震，锚入长度均0.7倍的锚固长度。 非框架梁直锚短，非框架梁的锚固长度和框架梁不是一样的。 十二倍d已够深，非框架梁的下部纵筋锚固长度为其直径的12倍d。

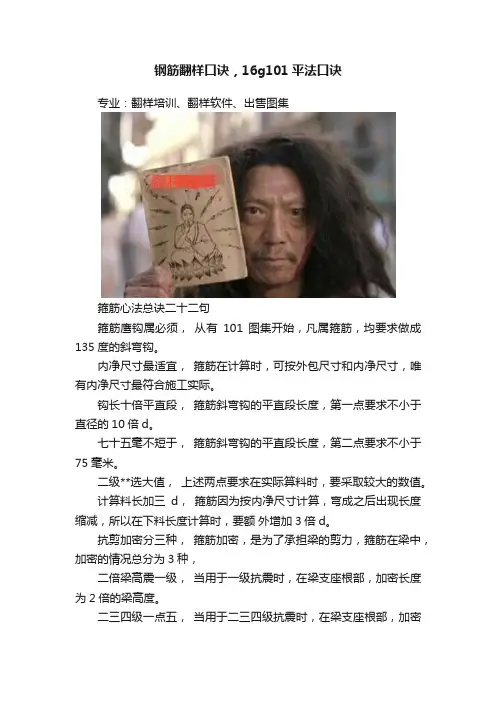

腰筋构造十五d，构造腰筋的锚固长度为直径的15倍d。 腰筋抗扭同主筋。抗扭腰筋的锚固长度与下部受力纵筋相同。 箍筋心法总诀二十二句 箍筋鹰钩属必须，从有101图集开始，凡属箍筋，均要求做成135度的斜弯钩。 内净尺寸最适宜，箍筋在计算时，可按外包尺寸和内净尺寸，唯有内净尺寸最符合施工实际。 钩长十倍平直段，箍筋斜弯钩的平直段长度，第一点要求不小于直径的10倍d。 七十五毫不短于，箍筋斜弯钩的平直段长度，第二点要求不小于75毫米。 二级**选大值，上述两点要求在实际算料时，要采取较大的数值。 计算料长加三d，箍筋因为按内净尺寸计算，弯成之后出现长度缩减，所以在下料长度计算时，要额外增加3倍d。 抗剪加密分三种，箍筋加密，是为了承担梁的剪力，箍筋在梁中，加密的情况总分为3种， 二倍梁高震一级，当用于一级抗震时，在梁支座根部，加密长度为2倍的梁高度。 二三四级一点五，当用于二三四级抗震时，在梁支座根部，加密的长度为1.5倍的梁高度。 非框非震不加密，不是框架梁，不是抗震要求的梁，箍筋都不设置加密。
Xxxxxxxxx 教案本 学年 xxxxxxxxxxxx 第 x 学期课程平法识图与钢筋算量 教材平法识图与钢筋算量 班级 xxxxxxxx 专业 xxxxx 总计划课时 72 本学期计划课时 72 教学系（部） xxxxxxxxx 教研室 xxxxxxx 任课教师 xxxxxxxxxxxxx
本节课讲授内容：任务1 基本知识建筑施工图的组成与识读 一、引入新课 施工图定义：表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样。 一套完整的施工图一般包括建筑施工图、结构施工图、给排水、采暖通风施工图及电气施工图等专业图纸，也可将给排水、采暖通风和电气施工图合在一起统称设备施工图。 二、讲解 建筑施工图：主要用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等。基本图纸有施工图首页、总平面图、平面图、立面图、剖面图和 详图。 结构施工图：是关于承重构件的布置，使用的材料，形状，大小，及内部构造的工程图样，是承重构件以及其他受力构件施工的依据。基本图纸有结构平面布置图和各构件的构件详 图（如基础、梁、板、柱、楼梯的详图）等。 设备施工图：主要表示各种设备、管道和线路的布置、走向以及安装施工要求等。设备施工图又分为给水排水施工图(水施)、供暖施工图(暖施)、通风与空调施工图(通施)、电气施 工图(电施)等。 上课 日期 年月日周次节次本课程已完成 0学时，本次教学为本学期的第 1次教学 目标 教学 重点 教学 难点
教学内容与教学过程设计 注 释 三、布置作业 每人翻阅整套建筑施工图。 上课 日期 年月日周次节次本课程已完成 1学时，本次教学为本学期的第 2次教学 目标 任务2 基本知识 教学 重点 结构施工图的组成与识读
建筑图纸会审技巧 工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。 一、熟悉拟建工程的功能 图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。 二、熟悉、审查工程平面尺寸 建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸 建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。 熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。 四、检查施工图中容易出错的地方有无出错
《钢筋混凝土结构平法施工图识读》课程标准1．课程概述 《钢筋混凝土结构平法施工图识读》是工程造价专业的一门核心技能课程。工程造价专业主要的就业岗位造价员，对结构施工图的识读有着非常重要的要求。建筑工程土建项目从工程准备到竣工验收的全过程均需要平法施工图的识读，平法结构施工图的识读贯穿于建筑工程土建施工的全过程，掌握混凝土结构平法施工图识读是工程造价专业从事职业工作必备的基本素质和能力。 钢筋混凝土结构平法施工图识读具有实践性强、专业性强、责任重大等特点，对学生的前修课程《建筑力学与结构》、《建筑制图》等基础课程要求较高，对后续课程《建筑施工技术》、《建筑工程计量与计价》影响较大，因此对培养学生的专业能力、学习能力、动手能力、分析能力、合作能力、沟通能力等素质都有良好的促进作用。 2．课程任务及课程目标 2.1课程任务
2.2课程目标 通过理论实践一体化教学，培养学生识读结构施工图的能力，钢筋翻样的能力，钢筋工程验收的能力，达到良好的专业素养、方法能力和社会能力。 （1）知识目标 通过本课程的学习，教会学生： A 根据图纸要求使用图集和选用构件的能力； B 阅读设计说明和技术要求的能力； C 独立基础、筏形基础平法施工图的识读能力及钢筋翻样能力； D 钢筋混凝土柱、梁、板、剪力墙平法施工的识读能力及钢筋翻样能力； E 钢筋混凝土楼梯平法施工图的识读能力。及钢筋翻样能力； F 钢筋工程质量控制验收能力； G 钢筋工程施工方案编写能力。 （2）方法能力目标 A 具有一定的学习能力，能快速的获取和接受所需知识，利用工具书获取帮助信息； B 具有一定的计划能力能根据钢筋混凝土结构平法施工图进行钢筋翻样计划，能编制钢筋供应计划 C 具有一定解决实际问题的能力，能发现钢筋施工中的问题，提出解决办法。
适合各种结构的钢筋计算方法总结 一、梁 （1）框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值 以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。 钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。 钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋 构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。 6、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。 7、吊筋 吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°
一、单项选择题（共15题，每题2分，共30分。每题的备选项 中，只有1个最符合题意） 1、混凝土保护层是指（）。 A．纵筋中心至截面边缘的距离。B．箍筋外缘至截面边缘的距离。 C．箍筋中心至截面边缘的距离。D．纵筋外缘至截面边缘的距离。 2、图集11G101-1的规定，平法施工图中框架梁的平面注写包括集中标注与原位标注。当梁的某项数值的集中标注与原位标注不一致时，施工时（）。 A、原位标注取值优先 B、集中标注取值优先 C、根据需要决定按原位标注优先或集中标注取值优先 D、都不是 3、框架梁平法施工图中集中标注内容的选注值为（）。 A．梁编号 B．梁顶面标高高差 C．梁箍筋 D．梁截面尺寸 4、框架梁顶部第二排非贯通纵筋的截断点应在距柱边不小于ln/4处，其中ln是指（）。 A、该跨梁两端轴线之间的距离 B、该跨梁两端柱子中心之间距离 C、该跨梁净距 D、都不是 5、平法表示中,若某梁箍筋为Φ8@100/200(4),则括号中4表示（）。 A、箍筋为四肢箍 B、四根箍筋间距200 C、四根箍筋加密 D、四根Φ8的箍筋 6、梁平法中标注KL7（3）300*700 Y500*250表示（）。 A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250 B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250 C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500 D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高250 7、板块编号XB表示（）。 A、楼面板 B、悬挑板 C、延伸悬挑板 D、屋面板8、600×600，净高4800的混凝土柱，梁高600，在无其它特殊要求的情况下，中间层加密区长度为（）。 A、600 B、700 C、800 D、1600 9、下列关于柱平法施工图制图规则论述中错误的是（）。 A．柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式。 B．柱平法施工图中应按规定注明各结构层的楼面标高、结构层高及相应的结构层号。 C．柱编号由类型代号和序号组成。 D．注写各段柱的起止标高，自柱根部往上以变截面位置为界分段注写，截面未变但配筋改变处无须分界。 10、构件代号“YBZ”代表的意思是（）。 A、边缘构件 B、约束边缘构件 C、非边缘构件 D、构造边缘构件 11、当板的端支座为砌体墙时，板在支座内支承长度为（）。 A、板厚 B、支座宽/2+5d C、Max（支座宽/2，5d） D、Max（板厚，120，墙厚/2） 12、在基础内的第一根柱箍筋到基础顶面的距离是（）。 A、50 B、100 C、3d（d为箍筋直径） D、5d（d为箍筋直径） 13、当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为（）。 A、1/3Ln B、1/4Ln C、1/5Ln D、1/6Ln 14、二级抗震框架梁的箍筋加密区判断条件为：（） A、1.5Hb（梁高）、500mm取大值 B、2Hb（梁高）、500mm取大值 C、500mm D、一般不设加密区 15、中柱顶层节点构造，当不能直锚时需要伸到节点顶后弯折，其弯折长度为（ ）。 A、15d B、12d C、150 D、 250 二、填空题（共8题，每空1分，共30分。） 1、某梁箍筋为φ10@100/150表示箍筋采用钢筋等级为，直径为， 加密区间距 mm，非加密区间距为 mm。 2、某楼面框架梁的集中标注中有G6φ10，其中G表示，6φ10表示梁的 两个侧面每边配置根φ10钢筋。 3、当楼面板集中标注中有LB1 h=120 B：X&YΦ22@200；T：X&YΦ20@200；其中B 第 1 页共3 页
框架结构平法施工图识图翻样计算 一、基本数据 1、 锚固长度 钢筋的锚固长度主要取决于钢筋的强度、混凝土抗拉强度，并与钢筋的外形有关。当计算中充分利用钢筋的抗拉强度时，受拉钢筋的基本锚固长度应按下列公式计算： ab l =d f f a t y a l =a ξa b l ≥200mm 带肋钢筋的公称直径小于25mm ，受拉钢筋抗震锚固长度aE l =aE ξa l ，本工程抗震等级为四级 a ξ=1.0， = 受拉钢筋锚固长度修正系数 a ξ 根据例图：钢筋HRB335 y f =300N/mm 2，受力钢筋16mm,20mm 和25mm 混凝土C30 c f =14.3N/ mm 2 t f =1.43 N/ mm 2 锚固长度计算公式： a l = d f f a t y =0.14× ×d 当d =16mm 时， = =470mm 当d =20mm 时， = =587mm 当d =25mm 时， = =734mm a l a l a l 43 .1300aE l a l aE l aE l aE l
2、 搭接长度 四级抗震框架纵向受拉钢筋的搭接长度： = ≥300mm 纵向受拉钢筋搭接长度修正系数l ξ 纵向钢筋搭接接头面积百分率（%） ≤25 50 100 l ξ 1.2 1.4 1.6 内钢筋接头面积百分率不应大于50% = =1.4 d=20mm ， = =1.4×587=822mm 3、 AB 跨框架梁截面尺寸：250×500，墙厚240mm 二、框架梁 1、 楼面框架梁纵向受力钢筋的锚固与截断 （1） 框架梁上部钢筋 ① AB 跨梁上部纵向钢筋端支座（A 节点）锚固判断与计算 端支座宽450mm （KZ1的截面高度） 第12、15号筋采用直锚，需锚入长度 ==734mm ＞450mm ，直锚不合适； 第12、15号筋采用弯锚，直锚水平段≥0.4 =294mm ＜450mm ，伸至节点对边向下弯折，弯钩段长度15d=375mm 取整400mm 。 ② AB 跨梁上部纵向钢筋中间支座（B 节点）锚固判断与计算 中间支座宽450mm （KZ4的截面高度） 第12、15号筋是通长筋，贯穿中间节点 ③ BC 跨梁上部纵向钢筋端支座（C 节点）锚固判断与计算 端支座宽450mm （KZ4的截面高度） 第12、15、17、18#筋采用直锚，需锚入长度 =734mm ＞450mm ，直锚不合适。 aE l aE l aE l aE l l ξaE l l ξaE l l ξaE l lE l lE l lE l
《建筑工程系建筑工程技术专业》课程标准 编者： 审核人： 课程负责人： 系主任： 编制单位： 编制日期：
《平法识图与钢筋翻样》课程标准 一、课程基本情况 二、课程定位 1.课程简介：混凝土结构是当前我国建筑工程应用最广泛的结构。在混凝土结构工程的施工过程中，正确识读建筑施工图是相关工程人员的基础能力，能正确进行钢筋翻样是施工技术员和预算员的技能难点。目前，钢筋混凝土结构的施工图均采用平面整体表达方法（简称平法），国家有比较成熟且运用广泛的系列标准图集。该表达方法比 较抽象、难懂，有一定的学习难度。基于以上两个需求，山西建筑职业技术学院建筑工程系建筑工程技术专业人才培养方案中把《平法识图与钢筋翻样》作为一门必修的专业课独立开课，主要任务是学习混凝土结构施工图平面整体表达方法（简称平法）的制图规则和构造详图，并通过实训使学生具备识读钢筋混凝土结构平法施工图和钢筋翻样的能力，为后续的《建筑工程计量与计价》、《建筑工程施工技术》和《建筑工程施工管理》等课程的相关内容学习奠定基础，从而满足建筑企业对卓越技能型人才的需求。 2.课程性质：《平法识图与钢筋翻样》是建筑工程技术专业一门
必修的专业课程，为“工学结合”的课程，是培养“双证”（学历证 和从业资格认证）融合必备能力的课程。 3.在课程体系中的地位：建筑工程技术专业的毕业生主要在建筑施工企业一线从事施工员、预算员等岗位的工作，其中施工图识读和钢筋翻样是职业岗位的基础和核心能力，根据企业需求特开设本课程。本课程的前导课程有《建筑力学》《建筑构造与识图》《建筑材料与检测》《混凝土结构与砌体结构》等，后续课程有《建筑工程计量与计价》、《建筑工程施工技术》和《建筑工程施工管理》等。 4.课程作用：通过学习混凝土结构施工图平面整体表达方法（简称平法）的制图规则和构造详图，并通过实训使学生具备识读钢筋混凝土结构平法施工图和钢筋翻样的能力,为建筑工程技术专业的毕业 生在建筑施工企业一线从事施工员、预算员等岗位的工作奠定基础。 5.课程类型：本课程为“理实一体化”课程，其中理论学时 24 个，占比 50 %，实践学时 24 个，占比50 %。总学时 48 个。 三、课程目标 （一）德育目标： 通过识读图纸和钢筋翻样学习和实训，培养学生耐心细致、勤于思考的学习态度和工作作风，严格按照标准和规范操作的职业习惯，严谨认真、一丝不苟的职业态度，爱岗敬业、与人合作的良好职业道德。 （二）知识目标： 1、通过学习和读图训练，掌握柱、剪力墙、梁、板（有梁楼盖）、
