制作：黄启赵
2015年4月10日止规：E12(Z)
附加通规：E12(FT)
接触性能规：E12(C)
产品方向：适用于国内及产品销向欧洲、东南亚及中东等地区的生产企业。
详细描述：
技术标准:GB 1483.1-2008；IEC 60061-3:2004
E12螺口式灯头量规，适用于E12螺口灯头的电光源灯泡的质量检测．其结构及有关波形(如螺纹波形)通过电脑的计算及优化，再通过电脑机床的加工，达到了高度的精密和美观．其材料采用防锈能力强的高硬质合金制造．最近,经技术攻关,量规的硬度提高到 HRC=70～75 (GB及IEC要求: HRC=58～65),寿命提高3～4倍.产品深受国内企业特别是合资企业的青睐,并开始远销台湾和欧洲。
所有产品都交由具有（CNAS）资格（由国家总实验室授权）的省、部级检测机构进行检测，并发给具有权威的随机证按功能分类:通规： E12(T)
E12螺口灯头量规（全套）

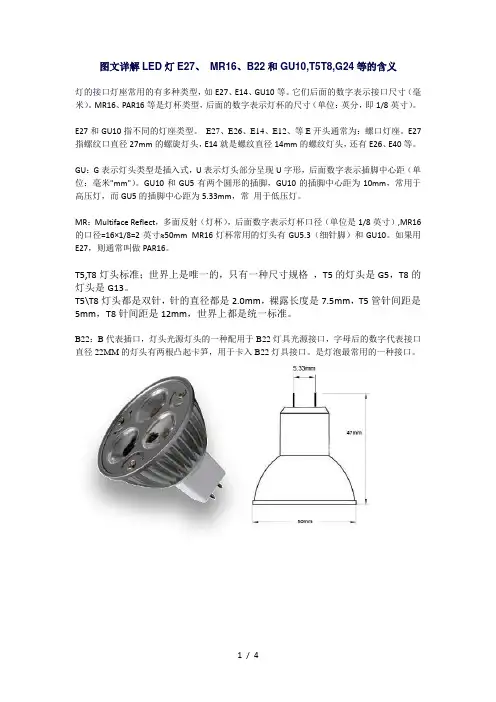

E27：E表代爱迪生发明，27代表螺口直径。类似有：E14，E26，E12 MR16：Multiface Reflect，多面反射（灯杯），后面数字表示灯杯口径（单位是1/8英寸），MR16的口径=16×1/8=2英寸≈50mm 。类似规格有：MR11 GU10：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距（单位是毫米“MM”）。 T8: T代表灯管的直径。每一个“T”就是1/8英寸。一英寸等于25.4毫米，那么T8灯管的直径就是25.4mm。T8=8*1/8英寸=25.4mm. 类似规格有：T5，T10。 PAR灯：PAR38指外径120mm。1PAR=1/8英寸。如：PAR30=1/8*25.4*30=95mm 注：高压（100-240VAC）E27，E14，GU10，T10，T8，T5 低压（<36V）MR16，MR11，G4 １英寸=25.4mm 1 范围 本标准规定了电光源用灯头、灯座的命名方法。 2 符号系统 本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表明其用途。该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。对每一特定的灯头和灯座只应该用一个符号来命名，该符号系统不能用于识别灯头灯座所用材料。某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。 灯头灯座的完整符号采用下述形式。 灯头符号：（a）(b) (c) - (d) /(e) ×(f) 灯座符号：(a) (b) (c) - (d) 注：可以采用缩写的灯头符号，但是这种缩写符号不得引起误解。 灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容。符号中的该特定部分对于灯头及其所用的灯座来说是一样的。灯头符号中斜线之后的部分（如果存在这部分）表示灯头的某些重要尺寸，但这些尺寸并不是灯在灯座中的互换要求的必须的一部分。然而，这种尺寸对于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的。 注：IEC的术语与北美术语相反，将无灯头灯的触点部分和固定部分叫做"灯端"。 3 基本符号 符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。 B--卡口灯头； BA--卡口灯头，最初用于汽车灯； BM--矿灯用卡口灯头； E--（爱迪生）螺口灯头； F--带一个出触点的灯头； 字母F后的小写字母表示触点的不同形式，例如： a--表示圆柱形插脚； b--表示带凹槽的插脚； c--表示特殊形状的插脚； G--两个或两个以上的凸出触点，例如插脚或接线柱；

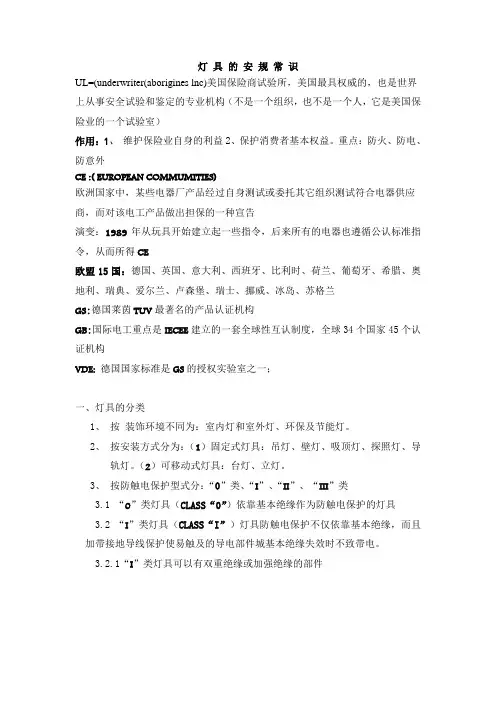

照明灯具检测试验仪器 GB7000.1及IEC标准，照明灯具实验室检测设备，照明灯具检测试验仪器 1 .扭力螺丝刀0.05~0.5N?m,0.5~4N?m 2 .扭力板手符合GB7000.1标准要求。0.5、0.8、 1.2、2.0、4.0、N?m，15、20、25、30、40N?m 3 .游标卡尺 0~125mm，精度：0.02mm 4 .弹簧冲击锤0.2N?m、0.35N?m、0.5N?m、0.7N?m、1N?m共5种规格 5 .带推力刚性试验指 6 .滚筒跌落试验装置 7 .200N推拉力计 8 .接地电阻测试仪 9 .标准试验指、销、棒 10. 标准试验指 11. 灼热丝试验仪550~1000℃±10℃ 12. 针焰试验仪火焰高度可调，时间0~99分秒可调 13 .温度巡检仪 1、测量范围： J分度号 -100 ～500℃ ±（0?3％rdg＋1?0℃）解析度：0?1℃ K分度号 -100～700℃ ±（0?3％rdg＋1? 0℃）解析度：0?1℃ T分度号 -100～400℃ ±（0?3％rdg＋1? 0℃）解析度：0?1℃ E分度号 -100～400℃ ±（0?3％rdg＋1? 0℃）解析度：0?1℃ 2 、冷端环境温度：测量范围0～60℃ 测量精度± 0?5℃ 3、通道数： 8通道、16通道、32通道三种型号； 4、所有设定参数停电保持。 5 供电电源：AC220V ±10％，50Hz /60Hz 6 整机功耗：＜15W 7 使用环境：工作温度25℃±15℃ 湿度 60％±30％ 14 热电偶 15 .防风罩符合GB7000.1标准要求 16. 恒定湿热试验箱温度：室温~80℃，温度：85% ~98%R.?H，温度均匀度±2℃，湿度容差：±3%R. ?H .HS-100工作室尺寸：400×500×500mm， HS-220工作室尺寸：600×600×600mm， HS-408工作室尺寸：600×800×850mm。
螺纹式灯头介绍 对螺纹灯头一直存在着许多误解，很多人只知道E27、E26、E14，甚至错误的认为E26就是直径比E27小，在这里对螺纹式灯头作一个简单的介绍，希望能够帮助大家更好地理解。 1．型号、命名、材质 引用GB 1405/6.1 灯头型号命名方法 灯头符号：E(b) (c) - (d) /(e) ×(f) （b）部分由数字构成，它表示螺纹的牙顶直径，单位是mm。 （c）部分由小写字母构成，它表示触点、触片、插脚或挠性连接件的数量。灯头的外壳不应视为是触点，这与外壳是否载流部件无关，触点不必全是同一形状。 （d）部分，它由前面带连字符（-）的数字构成，该部分表示对互换性来说十分重要的附加部件。 （e）部分由前面带有斜线（/）的数字构成，它表示灯头总长度的近似值，单位mm。该长度包括凸出的绝缘材料，但不包括触点或插脚的长度。 （f）部分由表示灯头外壳的敞口端或带裙边一端的外径的近似值的数字构成。位于（f）处的数字之前标有乘号（×）。该数字表示裙边不包括喇叭口的外径近似值或开口端的内径，单位是mm。 材质：电流的载体(导电体)必须是铜、铜合金、镍合金，铝或不锈钢。现用多是铜镀镍，加玻璃绝缘。灯头的绝缘体多采用玻璃、陶瓷、胶木或耐高温塑料等材料，表面应进行防锈蚀处理，外观应光洁，无缺损，无折皱，无裂纹，插脚无划伤，外表面镀层不应有鼓泡、严重钝化液痕和局部无镀层等缺陷。内表面镀层不应有露底和锈蚀现象。镀层应有足够的结合强度，经试验不应有脱落和剥离现象。 2．量规 一．ZB K74 010一88（中华人民共和国专业标准螺口式灯座的量规）：本标准规定的量规按用途分为螺纹通规、螺纹止规、接触性能量规、防触电性能量规和触片距离量规，共5类。灯座圆螺纹通规和止规分为E5,E10,E12,El4,E27和E40六种规格。 二．GB 1483-1989/2001（中华人民共和国国家标准螺口式灯头的量规）：本标准规定了检验螺口灯头互换性尺寸的量规的型式、尺寸、用途和使用方法。适用于设计和制造检验按GB 1406生产的螺口灯头用的量规，也适用于灯头生产的检验。其规定的量规，按用途分为螺纹通规和螺纹止规两类，共有E5,El0,E12,El4,E27和E40六种规格。 三．不同量规的非工作面上会有下列清晰而牢固的标志: a.量规型号:该型号与相应被检灯头一致。 b.量规专用代号: 通规—“通”或“T", 止规—“止”或“Z", 焊锡高度通规— "H". c.本标准编号GB 1483, d.出厂日期和厂商标志。 --以上是现行标准，螺口式灯头的量规的2001版现还是在用推荐版。列出来的标准，网上可下载得到。
电光源用灯头、灯座命名方法 一、范围 本标准规定了电光源用灯头、灯座的命名方法。 二、符号系统 本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表明其用途。该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。对每一特定的灯头和灯座只应该用一个符号来命名，该符号系统不能用于识别灯头灯座所用材料。某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。灯头灯座的完整符号采用下述形式。 灯头符号：（a）(b) (c) - (d) /(e) ×(f) 灯座符号：(a) (b) (c) - (d) 注 注：可以采用缩写的灯头符号，但是这种缩写符号不得引起误解。 灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容。符号中的该特定部分对于灯头及其所用的灯座来说是一样的。灯头符号中斜线之后的部分（如果存在这部分）表示灯头的某些重要尺寸，但这些尺寸并不是灯在灯座中的互换要求的必须的一部分。然而，这种尺寸对于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的。 注：IEC的术语与北美术语相反，将无灯头灯的触点部分和固定部分叫做"灯端"。 三、基本符号 1、符号的（a）部分： 符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。
符号对应灯头说明 Ｂ卡口灯头 BA卡口灯头，最初用于汽车灯 BM矿灯用卡口灯头 E（爱迪生）螺口灯头 F带一个出触点的灯头字母F后的小写字母表示触点的不同形式， 例如：a--表示圆柱形插脚； b--表示带凹槽的插脚； c--表示特殊形状的插脚； G两个或两个以上的凸出触点，例如插脚或接线柱 K带导线连接件的灯头 P预聚焦式灯头 R带凹式触点的灯头 S外壳式灯头在灯座中不靠凸出部件来固定灯头 SV带锥形末端的外壳式灯头（V形） T电话机用灯头 W表示灯端灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的。对于能代替整个灯端并符号同一互换性要求的绝缘材料的单个灯头，也可以用符号表示； 注：早先的某些符号形状类似于形物，这便导致使用字母符号"W"。例如：E27--螺口灯头； Fa4--带一个圆柱形插脚式触点的灯头。
工作量规的使用规定 1目的 对工作量规进行使用保养，主要降低工作量规使用时的磨损程度，确保 工作量规的质量，延长使用期限。 2适用范围 本规定适用于公司套管螺纹工作量规，圆螺纹油管螺纹工作量规，钻具 接头螺纹工作量规的使用。 3工作职责 管体检验，接箍检验和成品检验人员保管。使用人员在每班使用前进行 清洗，如有划伤、毛刺、碰伤等应及时修理，送回计量室进行更换，以 确保工作量规符合标准要求。 4工作程序 4.1总则 工作量规按API技术标准制作，并在国家资质单位进行测试，对合格 工作量规的贮存，保管应按计量器具管理要求进行。 4.2使用规定 4.2.1借用要求 工作量规由计量室统一管理，各使用岗位根据生产需要到计量室借用。 借用人必须按《量具量规管理卡》上的内容具体填写，如：规格、编号 等，（中夜班由巡检负责领用）用完后由各班班长和巡检负责催促使用 人及时归还并签字。 4.2.2 专人保管 各检验班组对工作量规各检验岗位专人保管，使用时经常清洗擦拭润
滑防绣油使其保持清洁，交班前或用完后清洗干净放到固定位置。 4.3 校验周期及规定 1)校验周期：工作量规使用3000次应进行校验。 2)检验人员在使用时，首先应把工件的毛刺打干净，给清洗干净的工作 量规涂上润滑油，再进行上规检验程序。 3)各岗位在使用工作量规时，按照每班使用检验频次进行计算，达到 3000次时应送回计量室。 4)各岗位换规格时，把不使用的工作量规需及时归还计量室。 5)工作量规在使用中如有磨损或损坏时，请送回计量室进行调换，再行 使用。 4.4 处罚措施 1)对工作量规借用时不进行登记处罚10元。 2)给工作量规涂抹油漆者处罚20元。 3）工作量规借出不及时归还，使工作量规由于搁置时间久而锈蚀者，视情况处罚20~100元。 4）工作量规不正确操作，或对工作量规做以其他用途使其损坏，处罚50~200元。 编制：审核：批准：日期：2005/11/01
中华人民共和国轻工行业标准 QB 2218-1996 （IDT IEC 61-4 : 1994） 灯头、灯座的型号命名方法 1.范围： 本标准规定了电光源用灯头、灯座的命名方法。 2.符号系统： 本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表明其用途。该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。对每一特定的灯头和灯座只应该用一个符号来命名，该符号系统不能用于识别灯头灯座所用材料。某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。灯头灯座的完整符号采用下述形式。 灯头符号：（a）(b) (c) - (d) /(e) ×(f)灯座符号：(a) (b) (c) - (d) 注注：可以采用缩写的灯头符号，但是这种缩写符号不得引起误解。 灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容。符号中的该特定部分对于灯头及其所用的灯座来说是一样的。灯头符号中斜线之后的部分（如果存在这部分）表示灯头的某些重要尺寸，但这些尺寸并不是灯在灯座中的互换要求的必须的一部分。然而，这种尺寸对于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的。 注：IEC的术语与北美术语相反，将无灯头灯的触点部分和固定部分叫做"灯端"。 3.基本符号 符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。 B--卡口灯头； BA--卡口灯头，最初用于汽车灯； BM--矿灯用卡口灯头； E--（爱迪生）螺口灯头； F--带一个出触点的灯头； 字母F后的小写字母表示触点的不同形式， 例如： a--表示圆柱形插脚； b--表示带凹槽的插脚； c--表示特殊形状的插脚； G--两个或两个以上的凸出触点，例如插脚或接线柱； K--带导线连接件的灯头； P--预聚焦式灯头； R--带凹式触点的灯头； S--外壳式灯头--在灯座中不靠凸出部件来固定灯头； SV--带锥形末端的外壳式灯头（V形）； T--电话机用灯头； W---表示灯端，灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或
灯头内芯、外壳、纸筒分类及使用讲解1. 灯头内芯分类 1.1灯头内芯按功能分类： ON/OFF(扭杆式或拉链式)附图1、附图2。 HI/LOW(扭杆式和拉链式)附图3。 3-WAY(扭杆式和拉链式)附图4。 Dimmer(金属扭杆式和塑料扭杆式)附图5。 ON/OFF(矮脚无制)附图6。 1.2灯头内芯按材料及型号分类： E26(陶瓷、铝口筒、铜合金口筒、电木) E27(电木) E12(电木发、陶瓷(附图7)、铝口筒、铜合金口筒) B22卡口(塑料、五金) E14(电木) 1.3 灯头内芯按边接方式分类： 可修线(附图8) 插线式 自带电线(供货商连接电线) 2. 灯头外壳分类 2.1按材质分类： 锌合金、铜片、铝、铸铜、电木 (附图) 2.2按外壳颜色分类： 电青铜、电叻、电黑叻、做灯身色。 3. 纸筒的分类 3.1按纸筒的高度分类： 54m/m、38m/m。 3.2 按纸筒使用范围： E26(附图)、 E12(附图) 3.3 按纸筒加工工艺： 3.1 镀膜、 3.2 无镀膜。 4. 使用要求
4.1灯头内芯使用要求 根据BOM 的要求选用适宜的灯头肉。 可修线的灯头内芯所接之电线头要点锡。 E27和E14灯头连接之电线头要打铜端子。 插线式灯头内芯一个插线孔不能插入两根18#AWG 线，可用CE2端子接驳。 所有潮湿环境和漏雨环境下所必须使用铜或铜合金口筒灯头内芯。 灯头内芯之触点及螺丝壁不能有氧化现象。 4.2点灯光效。 ON/OFF 开/关 HI-LOW 开/亮 暗 开或关/暗 亮 关 3-WAY 开/亮 更亮 最亮 关 Dimmer 开/暗 亮 暗 关(连续可调) 4.3 灯头桶身使用要求 根据BOM 要求选用适宜的灯头桶身规格型号。 卡式灯头桶之卡点要与灯头的仔组装到位，不能有松动和脱落。 三件式灯头身确保外环与桶身牙节配合良好，不能有松动和滑牙，且不能用胶水 和牙浆加固。 桶身的使用要与内芯匹配，如下表： 灯头桶身若是锌合金材质必须封叻架。 灯头桶身所碌LOGO 字迹要清晰。 有客LOGO 灯头桶身，客人LOGO 的位置要正确(与客人要求相符) 4.3纸筒使用之要求
灯头、灯座的型号命名方法及常用型号 1. 灯头灯座的完整符号采用下述形式。 灯头符号：(a(b (c -(d /(e (f x 灯座符号:(a (b (c -(d 2. 基本符号 ㈠.符号的(a部分由一个或一个以上的大写字母组成，表示灯头或灯座的类型B--卡口灯头; BA--卡口灯头,最初用于汽车灯; BM--矿灯用卡口灯头; E--(爱迪生螺口灯头; F--带一个出触点的灯头(后面加小写字母表示触点的不同形式,例如： a--表示圆柱形插脚; b--表示带凹槽的插脚; c--表示特殊形状的插脚; G--两个或两个以上的凸出触点,例如插脚或接线柱; K--带导线连接件的灯头;
P--预聚焦式灯头; R--带凹式触点的灯头; S--外壳式灯头--在灯座中不靠凸出部件来固定灯头 T--电话机用灯头; 说明: 在特殊情况下,如果这种灯头在电器或机械要求方面是不能（或不完全能互换的则在后面加上大写字母X,Y,Z或U。例如：GX24、GY4、GU4; 在特殊情况下，符号的（a部分之前可以带有一数字，通常是2。该符号表示整个灯头是一个由 2 个（或 2 个以上单个类似灯头构成的组合灯头。例如2G11 、2G11; ㈡.符号的（b部分由数字构成，它表示灯头主要尺寸的近似值，单位是mm。该主要与基本符号字母的关系如下所示 B,BA,BM,K和S后面的数字表示外壳的直径； 例如:B22--表示外壳直径约为22mm的卡口灯头 E后面的数字指螺纹的牙顶直径； 例如:E27—表示螺纹牙顶直径为10mm的螺口灯头 F后面的数字指触点的直径或其它类似的尺寸； 例如:Fc2—表示带一个特殊形状的插脚出触点，插脚直径为10mm的灯头 G 后面的数字指两插脚的中心之间的距离；-对于两个以上的插脚,则指各插脚中心所在圆周的直径； 例如:G13--表示两插脚之间的距离为13mm的双插脚灯头
符号系统 本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表明其用途。该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。对每一特定的灯头和灯座只应该用一个符号来命名，该符号系统不能用于识别灯头灯座所用材料。某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。 灯头灯座的完整符号采用下述形式。 灯头符号： （a）(b) (c) -(d) /(e) ×(f)灯座符号： (a) (b) (c) - (d) 注： 可以采用缩写的灯头符号，但是这种缩写符号不得引起误解。 灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容。符号中的该特定部分对于灯头及其所用的灯座来说是一样的。灯头符号中斜线之后的部分（如果存在这部分）表示灯头的某些重要尺寸，但这些尺寸并不是灯在灯座中的互换要求的必须的一部分。然而，这种尺寸对于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的。 注： IEC的术语与北美术语相反，将无灯头灯的触点部分和固定部分叫做"灯端"。 3基本符号 符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。 B--xx灯头；
BA--xx灯头，最初用于汽车灯； BM--矿灯用xx灯头； E--（xx）螺口灯头； F--带一个出触点的灯头； 字母F后的小写字母表示触点的不同形式，例如： a--表示圆柱形插脚； b--表示带凹槽的插脚； c--表示特殊形状的插脚； G--两个或两个以上的凸出触点，例如插脚或接线柱； K--带导线连接件的灯头； P--预聚焦式灯头； R--带凹式触点的灯头； S--外壳式灯头--在灯座中不靠凸出部件来固定灯头； SV--带锥形末端的外壳式灯头（V形）； T--电话机用灯头； W---表示灯端，灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的。对于能代替整个灯端并符号同一互换性要求的绝缘材料的单个灯头，也可以用符号表示；注： 早先的某些符号形状类似于櫀形物，这便导致使用字母符号"W"。 例如： E27--螺口灯头；
日志 [转]灯头,灯座,灯管型号的命名方法及图示2012-4-18 00:11阅读(3)转载自LED松山照明 下一篇：惩罚宝宝十个科学... |返回日志列表 ?赞 ?转载(50) ?分享(6) ?评论 ?复制地址 ?更多
以下资料由松奇照明科技有限公司提供；QQ308782648
1 基本符号 符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。 B--卡口灯头； BA--卡口灯头，最初用于汽车灯； BM--矿灯用卡口灯头； E--（爱迪生）螺口灯头； F--带一个出触点的灯头； 字母F后的小写字母表示触点的不同形式，例如： a--表示圆柱形插脚； b--表示带凹槽的插脚； c--表示特殊形状的插脚； G--两个或两个以上的凸出触点，例如插脚或接线柱； K--带导线连接件的灯头； P--预聚焦式灯头； R--带凹式触点的灯头； S--外壳式灯头--在灯座中不靠凸出部件来固定灯头； SV--带锥形末端的外壳式灯头（V形）； T--电话机用灯头； W---表示灯端，灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的。对于能代替整个灯端并符号同一互换性要求的绝缘材料的单个灯头，也可以用符号表示； 注：早先的某些符号形状类似于櫀形物，这便导致使用字母符号"W"。 QQ308782648 专业生产各种LED大功率照明灯具套件外壳 例如：BY22d--符号特殊要求的B22型灯头。 GY16--不能与G16型基本灯头互换的G16型灯头。 修改方法Ⅲ 在特殊情况下，符号的（a）部分之前可以带有一数字，通常是2。该符号表示整个灯头是一个由2个（或2个以上）单个类似灯头构成的组合灯头。 例如：2G13--由两个并列排列相互间有一定距离的G13型灯头构成的组合灯头（这种灯头用于U形荧光灯）。 符号的（b）部分由数字构成，它表示灯头主要尺寸的近似值，单位是mm。该主要与基本符号字母的关系如下所示； B，BA，BM，K，S，和SV后面的数字表示外壳的直径； E后面的数字指螺纹的牙顶直径； F后面的数字指触点的直径或其它类似的尺寸； G后面的数字指两插脚的中心之间的距离； -对于两个以上的插脚，则指各插脚中心所在圆周的直径； P 后面的数字表示用来将灯横向定位的那个部件的最重要尺寸； R 后面的数字表示对灯头在灯座中的匹配安装来说是必不可少的那种绝缘部件的最大横向尺寸； T 后面的数字表示两触片外部之间的宽度；
灯头、灯座的型号命名方法及常用型号 1.灯头灯座的完整符号采用下述形式。 灯头符号:(a(b (c -(d /(e ×(f 灯座符号:(a (b (c -(d 2. 基本符号 ㈠.符号的(a部分由一个或一个以上的大写字母组成,表示灯头或灯座的类型。B--卡口灯头; BA--卡口灯头,最初用于汽车灯; BM--矿灯用卡口灯头; E--(爱迪生螺口灯头; F--带一个出触点的灯头(后面加小写字母表示触点的不同形式,例如: a--表示圆柱形插脚; b--表示带凹槽的插脚; c--表示特殊形状的插脚; G--两个或两个以上的凸出触点,例如插脚或接线柱; K--带导线连接件的灯头; P--预聚焦式灯头; R--带凹式触点的灯头; S--外壳式灯头--在灯座中不靠凸出部件来固定灯头;
T--电话机用灯头; 说明: 在特殊情况下,如果这种灯头在电器或机械要求方面是不能(或不完全能互换的,则在后面加上大写字母X,Y,Z或U。例如: GX24、GY4 、GU4; 在特殊情况下,符号的(a部分之前可以带有一数字,通常是2。该符号表示整个灯头是一个由2个(或2个以上单个类似灯头构成的组合灯头。例如2G11 、2G11; ㈡.符号的(b部分由数字构成,它表示灯头主要尺寸的近似值,单位是mm。该主要与基本符号字母的关系如下所示 B,BA,BM,K和S后面的数字表示外壳的直径; 例如:B22--表示外壳直径约为22mm的卡口灯头 E后面的数字指螺纹的牙顶直径; 例如:E27—表示螺纹牙顶直径为10mm的螺口灯头 F后面的数字指触点的直径或其它类似的尺寸; 例如:Fc2—表示带一个特殊形状的插脚出触点,插脚直径为10mm的灯头 G后面的数字指两插脚的中心之间的距离;-对于两个以上的插脚,则指各插脚中心所在圆周的直径; 例如:G13--表示两插脚之间的距离为13mm的双插脚灯头 R 后面的数字表示对灯头在灯座中的匹配安装来说是必不可少的那种绝缘部件的最大横向尺寸; RX7S/--表示(对灯头在灯座的定位十分必要的绝缘体的最大横向尺寸约7mm 的凹式单触点灯头。
[转帖] 灯头、灯座的型号命名方法 1 范围 本标准规定了电光源用灯头、灯座的命名方法。 2 符号系统 本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表明其用途。该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。对每一特定的灯头和灯座只应该用一个符号来命名，该符号系统不能用于识别灯头灯座所用材料。某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。 灯头灯座的完整符号采用下述形式。 灯头符号：（a）(b) (c) - (d) /(e) ×(f) 灯座符号：(a) (b) (c) - (d) 注：可以采用缩写的灯头符号，但是这种缩写符号不得引起误解。 灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容。符号中的该特定部分对于灯头及其所用的灯座来说是一样的。灯头符号中斜线之后的部分（如果存在这部分）表示灯头的某些重要尺寸，但这些尺寸并不是灯在灯座中的互换要求的必须的一部分。然而，这种尺寸对于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的。 注：IEC的术语与北美术语相反，将无灯头灯的触点部分和固定部分叫做"灯端"。 3 基本符号 符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。 B--卡口灯头； BA--卡口灯头，最初用于汽车灯； BM--矿灯用卡口灯头； E--（爱迪生）螺口灯头； F--带一个出触点的灯头； 字母F后的小写字母表示触点的不同形式，例如： a--表示圆柱形插脚； b--表示带凹槽的插脚； c--表示特殊形状的插脚； G--两个或两个以上的凸出触点，例如插脚或接线柱；
文件主题灯头检验规范 版 本 修订内容修订日期修订者A/0 新发行2019-8-7 杨月贵 部 门 会 签 分 发 份 数 文件发行章批 准 审 核 制 订
文件主题灯头检验规范 1 目的 明确灯头灯座来料品质验收标准，规范检验动作，使检验、判定标准达到一致性。 2 适用范围 适用于我司E系列的灯座类来料检验。 3 检验条件 3.1照明条件：日光灯600～800LUX； 3.2目光与被测物距离：30～45CM； 3.3灯光与被测物距离：100CM以內； 3.4 检查角度：以垂直正视为准±45度； 3.5检查员视力：双眼视力（包括戴上眼镜）1.0以上，且视觉正常，不可有色盲，斜视、散光等； 4 参照标准 依照MIL-STD-105EⅡ级单次正常抽样标准CR=(正常抽样Ac/Re:0/1);MA=1.0;MI=2.5 依照MIL-STD-105EⅡ级单次S-2 特殊抽样标准. AQL:2.5抽样 5 检验内容 检验项目检验 方法 检验标准不良描述 检验类型检验 水平 不良 判定 常规确认AQL 外观目 视 物料标识清楚，标签上所写内容应与入库 单上内容相符； 物料标识不清，有涂改， 且内容与入库单上不符； √ 正常 Ⅱ级 单次 1.5 包装箱应能有效地保护物料在运输过程 中不致于损坏； 外箱变形、破损引起物料 受损； √ 1.5认证符合对应厂家样品和NVC 3C认证 清单要求； 认证与样品不一致或不符 合清单要求； √ Ac/Re :0/1丝印或模印内容正确，字迹清晰无漏印、 断印现象； 丝印(模印)模糊不清、字 迹残缺或内容不符； √ 正常 Ⅱ级 单次 0.65 灯座整体完整无损、色泽一致、无缺角破 边或杂色 有异色或破损现象√ 1.5剥线、浸锡或打端子应与样品或承认书要 求一致且金属部位不可有氧化现象 尾部处理与要求不符或金 属部位有氧化现象 √0.65带电部位和非带电部位的材质与样品或 承认书要求一致 材质与要求不符√正常 Ⅱ级 单次 0.65 灯座的各装配牙纹应顺畅 牙纹有披锋、歪斜或与对 应物料不匹配影响组装 √ 1.0

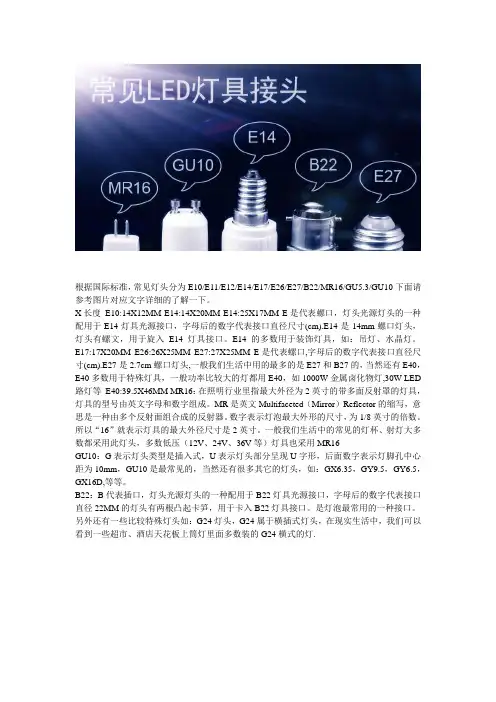

座规格标准常识：E27、E40、E142009 从安装方式分为卡口、螺口等方式，从材料分为电木、塑料、金属、陶瓷等材料，通常用的灯座如E27是最普遍的节能灯螺口灯座，而配合日光灯的灯座通常称为T8灯座或T5灯座等等，另根据使用环境有的灯座防护级高达IP68，在选购时请根据需要制定相应的IP防护级灯座（防水等），通常用灯座会用到IEC（国际电工委员会标准）安全认证， 灯座分类： E14、E27、E12、E26等E开头通常为：螺口灯座 GU10等GU开头的指的为我们日常用的卡口式，GU：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距（单位是毫米“MM”）。 MR16、MR11以MR开头的是直插式局部照明的小射灯常用这种灯座，通常小射灯有两个插针安装方便。 MR16,GU10是大家的灯座不同，PAR30,38是直径不同，都是世界通一的标准和叫法，都是灯杯，射灯的叫法，各适合不同的天花灯的灯座。 MR16在照明行业里指最大外径为2英寸的带多面反射罩的灯具，MP11就是比MR16小一点的灯具,。 MRMR：MultifaceReflect，多面反射（灯杯），后面数字表示灯杯口径（单位是1/8英寸），MR16的口径=16×1/8=2英寸≈50mm PAR灯一般有PAR30PAR36PAR46PAR56，体积有长有短，也叫筒灯，照射光束，用来照明舞台、动感换色等，是舞台上常见的灯具，因为耗电比较大，而且有烤的感觉，现在逐渐被LED PAR灯取代 AR111/AR70是铝质冷反光卤素射灯 E27、E14是指的普通螺口灯头的灯头大小，E27就是我们平时用的白炽灯的灯头，E14就是比它小一号的，比E27大的还有E40。 G12是一种单端的管形金属卤化物灯泡。
灯 头 分 类 电光源用灯头电光源用灯头、、灯座命名方法[1] 一、范围 本标准规定了电光源用灯头本标准规定了电光源用灯头、、灯座的命名方法灯座的命名方法。。 二、符号系统 本符号系统的目的之一是应使每一个被指定的符号简短本符号系统的目的之一是应使每一个被指定的符号简短、、易读并有助于表明其用途其用途。。该符号系统由字母该符号系统由字母、、数字和记号这几个部分组成数字和记号这几个部分组成，，每一部分各有自己的含义的含义。。对每一特定的灯头和灯座只应该用一个符号来命名对每一特定的灯头和灯座只应该用一个符号来命名，，该符号系统不能用于识别灯头灯座所用材料用于识别灯头灯座所用材料。。某一符号系统的各部分应直接连在一起某一符号系统的各部分应直接连在一起，，不得有空隙或其它分隔符号空隙或其它分隔符号。。 灯头灯座的完整符号采用下述形式灯头灯座的完整符号采用下述形式。。 灯头符号灯头符号：（：（a ）(b) (c) - (d) /(e) ×(f) 灯座符号灯座符号：：(a) (b) (c) - (d) 注：可以采用缩写的灯头符号可以采用缩写的灯头符号，，但是这种缩写符号不得引起误解不得引起误解。。 灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容说十分重要的内容。。符号中的该特定部分对于灯头及其所用的灯座来说是一样的。灯头符号中斜线之后的部分灯头符号中斜线之后的部分（（如果存在这部分如果存在这部分））表示灯头的某些重要尺寸表示灯头的某些重要尺寸，，但这些尺寸并不是灯在灯座中的互换要求的必须的一部分但这些尺寸并不是灯在灯座中的互换要求的必须的一部分。。然而然而，，这种尺寸对于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的。。 注：IEC 的术语与北美术语相反的术语与北美术语相反，，将无灯头灯的触点部分和固定部分叫做"灯端"。 三、基本符号 1、符号的符号的（（a ）部分部分：： 符号的符号的（（a ）部分由一个或一个以上的大写字母组成部分由一个或一个以上的大写字母组成，，表示灯头的类型表示灯头的类型。。下述各字母虽然表示灯头各字母虽然表示灯头，，但是但是，，对于灯座对于灯座，，它们也有类似的意义它们也有类似的意义。。 符号对应灯头说明 B 卡口灯头 BA 卡口灯头卡口灯头，， 最初用于汽车灯 BM 矿灯用卡口灯头 E （爱迪生爱迪生））螺口灯头 F 带一个出触点的灯头字母F 后的小写字母表示触点的不同形式后的小写字母表示触点的不同形式，，
第6章光滑极限量规 6.1概述 检验光滑工件尺寸时，可用通用测量器具，也可使用极限量规。通用测量器具可以有具体的指示值，能直接测量出工件的尺寸，而光滑极限量规是一种没有刻线的专用量具，它不能确定工件的实际尺寸，只能判断工件合格与否。因量规结构简单，制造容易，使用方便，并且可以保证工件在生产中的互换性，因此广泛应用于成批大量生产中。光滑极限量规的标准是GB/T 1957-2006。 光滑极限量规有塞规和卡规之分，无论塞规和卡规都有通规和止规，且它们成对使用。塞规是孔用极限量规，它的通规是根据孔的最小极限尺寸确定的，作用是防止孔的作用尺寸小于孔的最小极限尺寸；止规是按孔的最大极限尺寸设计的，作用是防止孔的实际尺寸大于孔的最大极限尺寸，如图6.1所示。 卡规是轴用量规，它的通规是按轴的最大极限尺寸设计的，其作用是防止轴的作用尺寸大于轴的最大极限尺寸；止规是按轴的最小极限尺寸设计的，其作用是防止轴的实际尺寸小于轴的最小极限尺寸，如图6.2所示。 图6.1塞规检验孔 图6.2环规检验轴
量规按用途可分为以下三类： 1）工作量规工作量规是工人在生产过程中检验工件用的量规，它的通规和止规分别用代号“T”和“Z”表示。 2）验收量规验收量规量是检验部门或用户代表验收产品时使用的量规。 3）校对量规校对量规是校对轴用工作量规的量规，以检验其是否符合制造公差和在使用中是否达到磨损极限。 6.2量规设计 6.2.1极限尺寸判断原则（泰勒原则） 单一要素的孔和轴遵守包容要求时，要求其被测要素的实体处处不得超越最大实体边界，而实际要素局部实际尺寸不得超越最小实体尺寸，从检验角度出发，在国家标准“极限与配合”中规定了极限尺寸判断原则，它是光滑极限量规设计的重要依据，阐述如下：孔或轴的体外作用尺寸不允许超过最大实体尺寸。即对于孔，其体外作用尺寸应不小于最小极限尺寸；对于轴，其体外作用尺寸不大于最大极限尺寸。 任何位置上的实际尺寸不允许超过最小实体尺寸。即对于孔，其实际尺寸不大于最大极限尺寸；对于轴，其实际尺寸不小于最小极限尺寸。 显而易见，作用尺寸由最大实体尺寸控制，而实际尺寸由最小实体尺寸控制，光滑极限量规的设计应遵循这一原则。 6.2.2量规公差带设计 1. 工作量规 1)量规制造公差 量规的制造精度比工件高得多，但量规 在制造过程中，不可避免会产生误差，因而 对量规规定了制造公差。通规在检验零件时， 要经常通过被检验零件，其工作表面会逐渐 磨损以至报废。为了使通规有一个合理的使 用寿命，还必须留有适当的磨损量。因此通 规公差由制造公差（T）和磨损公差两部分 组成。 止规由于不经常通过零件，磨损极少， 所以只规定了制造公差。 量规设计时，以被检验零件的极限尺寸 图6.3光滑极限量规公差带图 作为量规的基本尺寸。 图6.3所示为光滑极限量规公差带图。标准规定量规的公差带不得超越工件的公差带。 通规尺寸公差带的中心到工件最大实体尺寸之间的距离Z （称为公差带位置要素）体
灯头规格中字母和数字的含义 一、范围 本标准规定了电光源用灯头、灯座的命名方法 二、符号系统 本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表明其用途该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义对每一特定的灯头和灯座只应该用一个符号来命名，该符号系统不能用于识别灯头灯座所用材料某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号 灯头灯座的完整符号采用下述形式 灯头符号：（a）(b) (c) - (d) /(e) ×(f) 灯座符号：(a) (b) (c) - (d) 注：可以采用缩写的灯头符号，但是这种缩写符号不得引起误解 灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容符号中的该特定部分对于灯头及其所用的灯座来说是一样的灯头符号中斜线之后的部分（如果存在这部分）表示灯头的某些重要尺寸，但这些尺寸并不是灯在灯座中的互换要求的必须的一部分然而，这种尺寸对于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的 注：IEC的术语与北美术语相反，将无灯头灯的触点部分和固定部分叫做"灯端" 三、基本符号 1、符号的（a）部分： 符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义 符号对应灯头说明 B卡口灯头 BA卡口灯头，最初用于汽车灯 BM矿灯用卡口灯头 E（爱迪生）螺口灯头 F带一个出触点的灯头字母F后的小写字母表示触点的不同形式， 例如：a--表示圆柱形插脚； b--表示带凹槽的插脚； c--表示特殊形状的插脚； G两个或两个以上的凸出触点，例如插脚或接线柱 K带导线连接件的灯头 P预聚焦式灯头 R带凹式触点的灯头 4S外壳式灯头在灯座中不靠凸出部件来固定灯头 SV带锥形末端的外壳式灯头（V形） T电话机用灯头 W表示灯端灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的对于能代替整个灯端并符号同一互换性要求的绝缘材料的单个灯头，也可以用符号表示； 注：早先的某些符号形状类似于形物，这便导致使用字母符号"W" 例如：E27--螺口灯头； Fa4--带一个圆柱形插脚式触点的灯头 X如果根据上列各项规定，不能用符号表示某灯头，则这类灯头采用大写字母X加一系列数字的方法来表示例如：X511--带两个独立的金属翼片的玻璃灯端 修改方法1： 如果，某一灯头的附加特性包括在上述大写字母中，并能用附加的大写字母来表示，则在整个字母组合中表示最重要意义的字母应排在受首位 例如：PK22s----带导线连接件的预聚焦灯头 修改方法2 其特性与本标准各项规定相一致的灯头可采用目前灯头已经使用过的符号如果这种灯头在电器或机械要求方面是不能（或不完全能）互换的，则将大写字母X，Y，Z或U，或两个以上这种字母的组合加在灯头基本符号之后 例如：BY22d--符号特殊要求的B22型灯头 GY16--不能与G16型基本灯头互换的G16型灯头 修改方法3 在特殊情况下，符号的（a）部分之前可以带有一数字，通常是2该符号表示整个灯头是一个由2个（或2个以上）单个类似灯头构成的组合灯头 例如：2G13--由两个并列排列相互间有一定距离的G13型灯头构成的组合灯头（这种灯头用于U形荧光灯）
VDE插头尺寸规使用说明书（顾客在使用这些规前，请详细阅读说明书） 设计制造：深圳市联诚致科技限公司 地址：深圳市公明镇马山头第六工业区恒邦科技园5楼https://www.doczj.com/doc/0f16752051.html,
一．概述： 本VDE插头尺寸规是依据VDE 0620-2005, EN 50075-1995等相关标准要求。是检测欧式头，法国头，电工头等插头端子或插销的尺寸，中心距，插头端面尺寸等是否符合相关标准的要求。二．技术要求及使用环境： 1．环境温度：0~40℃ 2．环境湿度：≤85% 3．无剧烈摇动、冲击、振动、无腐蚀性空气的场所。三．VDE插头尺寸规的图： `
三，使用方法 1. L2B ：法国头地线孔最小保持力试验量规 其中a 尺寸为4.6±0.05mm,总重为400g(由两个200g 重的砝码 组成)，在进行地线孔的5000次正常插拔之前，需用总重400g 的规插入地线孔垂直向下30s 需不能脱落，在插拔试验之后，需再用此规进行30s 最小保持力测试，但重量需用200g.
2. L6A(a)(b), L6B(a)(b)：插头端子直径测试量规（4个）L6A（a）规应可以无阻碍的套进欧洲头任何一个端子 L6A（b）规应不可以套进欧洲头任何一个端子 L6B（a）规应可以无阻碍的套进法国头或工具头任何一个端子L6B（b）规应不可以套进法国头或工具头欧洲头任何一个端子
3. L7A, L7B：插头端子量规（2个） 插头在滚桶测试后bn 需用如上图L7A，L7B规进行测量
4. L8：法国头地线孔最大孔宽的试验量规 用此规无需用很大的力插入法国头地线孔应该是可能的。 5. L9：可更换性试验量规

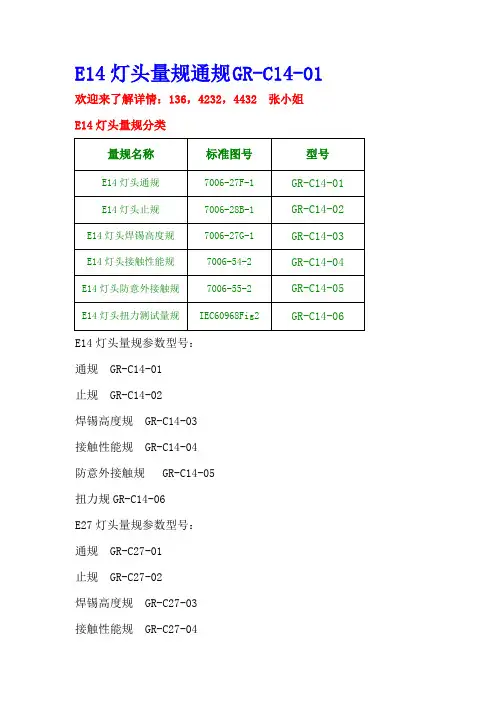

各量规的作用如下： E14灯头通规（7006-27F-1）：用来检测E14灯头螺纹的最大尺寸和灯头长度的最小尺寸 E14灯头止规（7006-28B-1）：用来检测E14灯头螺纹直径d的最小尺寸 E14焊锡高度规（7006-27G-1）：用来检测E14灯头焊锡的高度 E14灯头接触性能规（7006-54-2）：用来检测灯与IEC标准灯座的接触性能 E14灯头防意外接触性能量规（7006-55-2）：用来检测成品灯上E14灯头在插入时防意外接触性能 E27灯头通规（7006-27B-1）：用来检测E27灯头螺纹的最大尺寸和灯头长度的最小尺寸 E27灯头止规（7006-28A-1）：用来检测E27灯头螺纹直径d的最小尺寸 E27焊锡高度规（7006-27C-1）：用来检测E27灯头焊锡的高度 E27灯头接触性能规（7006-50-1）：用来检测灯与IEC标准灯座的接触性能 E27灯头防意外接触性能量规（7006-51A-2）：用来检测成品灯上E27灯头在插入时防意外接触性能 E26灯头通规（7006-27D-3）：用来检测E26灯头螺纹的最大尺寸和灯头长度的最小尺寸 E26灯头止规（7006-29L-4）：用来检测E26灯头螺纹直径d的最小尺寸 E26灯头接触性能规（7006-29-3）：用来检测灯与IEC标准灯座的接触性能 E27灯头防意外接触性能量规（7006-29A-2）：用来检测成品灯上E26灯头在插入时防意外接触性能 B22d灯头通规（7006-11-8）：用来检测B22d灯头直径A的最大尺寸和灯头D1部分（灯头上面部分）长度的最小尺寸 B22d灯头止规（7006-10-8）：用来检测B22d灯头直径的最小尺寸 B22d灯头验收规（7006-3-1）：用来检测B22d灯头插脚的径向位置 B22d灯头插入规（7006-4A-2）：用来检测B22d灯头是否可以插入灯座中 B22d灯头夹持规（7006-4B-1）：用来检测B22d灯头插脚在灯座中的固定位置 GU5.3通规止规（7006-109-1）：用来检测GU5.3灯头Pin脚直径最大尺寸、最小尺寸、间距和长度 GU10通规止规（7006-121-1）：用来检测GU10灯头Pin脚直径最大尺寸、最小尺寸、间距和长度
