小导管注浆工艺细则
1.工程简介
本管段隧道围岩大部为V级，大部分隧道均属浅埋大断面隧道。
2.工艺流程及工艺要求
施工工艺的编制是按照客运专线铁路隧道工程施工技术指南、客运专线铁路隧道工程施工质量验收暂行标准及相关客运专线技术要求进行编制。

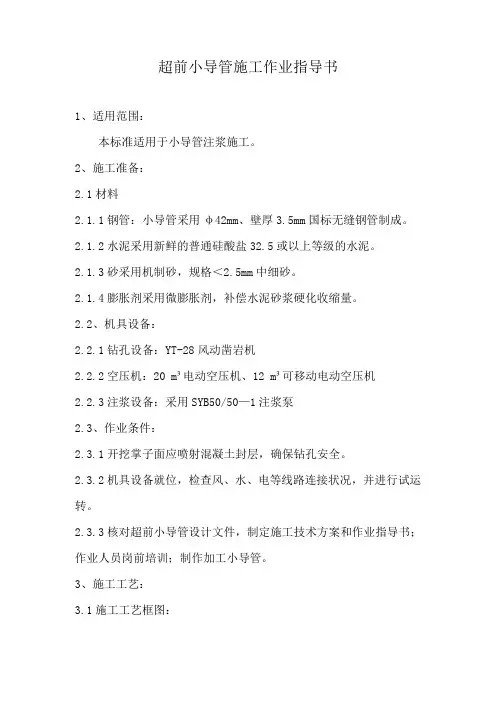

2.1.施工准备

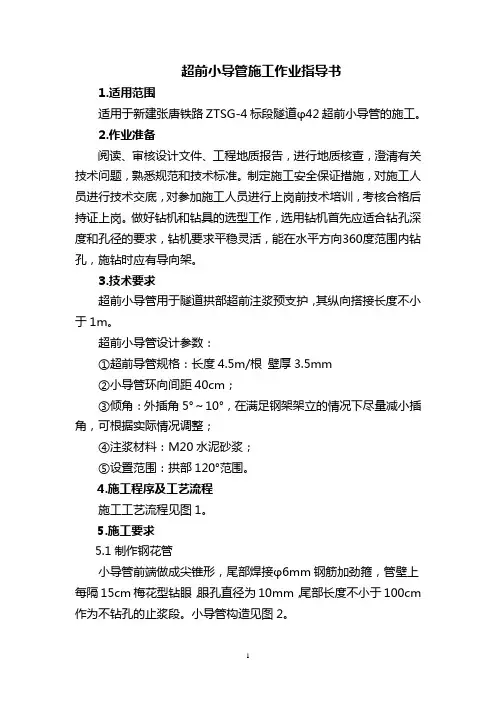

2.1.1.小导管制作

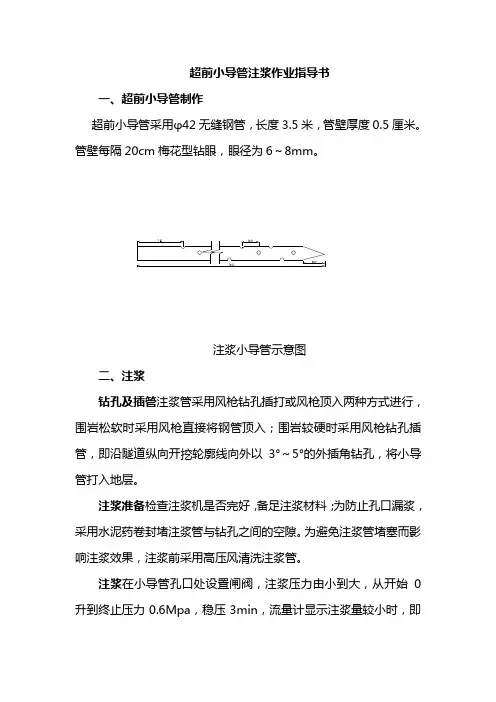

超前小导管按设计采用φ42mm、厚3.5mm的热轧无缝钢管，长=3.5(4.2)m、钢管前端头加工成尖楔状，并焊接密封，便于插入孔中或直接打入，尾部长度不小于60cm（或钢架间距加20cm），作为不钻孔的止浆段。在管身前部2.0m 范围内按梅花形布置，钻φ6～8mm的注浆孔，孔间距15cm，以便钢管进入地层后对围岩空隙注浆。孔眼布置先根据设计加工，并在不同地层注浆试验后进行相应调整，导管尾部盲管长度以1～1.5m为宜。
2.1.2.浆液选定
一般地质地段宜采用水泥单浆液，水灰比1：1或根据现场确定，掺入1.5%磷酸二氢钠缓凝剂,出浆口与小导管间需连接牢固，采用楔形钢管包布打入或丝扣连接，保证高压状态下不崩管。注入纯水泥浆时，水泥浆水灰比为1：1.5、1：1、0.8：1三个等级，水泥浆由稀到浓逐渐变换，即先注稀浆，然后逐级变浓至0.8：1为止。为注浆后尽快开挖，选用普通水泥或早强水泥并掺入一定量的三乙醇胺与氯化钠溶液，以缩短初凝、终凝时间，提高强度，提高水泥浆的可压注性；注入水泥砂浆时，其配比为水灰比1：1、砂灰比2：1，并且砂子要过孔径小于2.5mm的细筛筛选。
2.2.作业程序
2.2.1.小导管安装

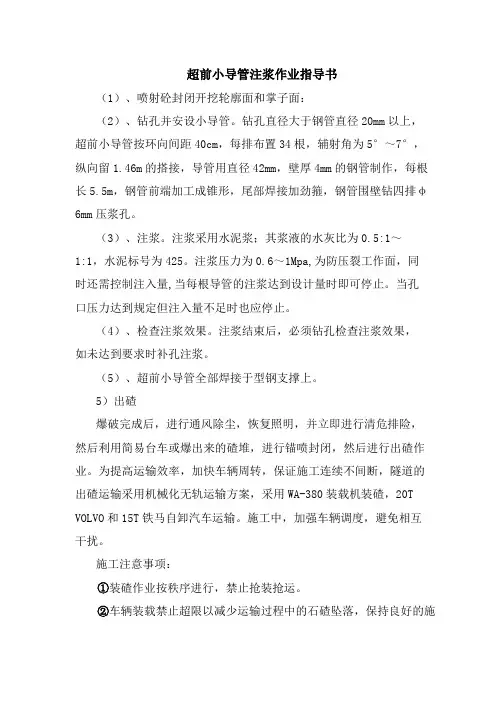

超前小导管按环向40cm，沿隧道开挖轮廓线单排布置，纵向搭接长度不小于1.0m，外插角3～5°可根据实际情况作适当调整，但外插角≯100（如图2-1），钻孔采用YT28型风枪钻孔，钻孔深度不小于3.2m，钻孔直径比钢管直径大3～5mm。小导管用锤击或钻机顶入，顶入长度不小于3.15m，并用高压风将管内砂石吹出。小导管安装后，尾部与钢格栅焊接，用快凝水泥砂浆封堵孔口及周围裂隙，必要时在附近喷混凝土。
2.2.2.止浆墙的设置
止浆墙应根据地质情况、导管布置、注浆压力设置，保证在注浆过程中不漏浆。一般在较硬地层，喷射5～10cm厚C20混凝土，松软地层或注浆压力较高地层应加挂网片，喷射应更加密实。对于留有核心土地段，应清除松散土体后再行封闭。
2.2.
3.注浆工艺
2.2.
3.1.注浆前应对机械设备（压浆泵、搅拌桶、高压管接口及三通、注将压力表、工作压力表）进行试机检验，确认运转良好方可进入下一步工序。
2.2.
3.2.对于拱顶小导管注浆管尾部管口可能存在的堵塞物要彻底清除，管口如有变形需将变形段割除，在压浆之前用扫孔器通入高压风或高压水对小导管由里向外冲孔。
2.2.
3.3.浆液在搅拌桶中按配合比配制搅拌，掺入外加剂，放出储浆桶中并应过滤，一次放浆不宜过多，搅拌桶中浆液不停止搅拌。
2.2.
3.
4.注浆泵工作压力宜定位于0.5～1.0Mpa，根据压浆情况逐步提高。注浆结束时间以设计注浆量和注浆压力双重控制，对于单孔压浆量过大而压力小，应及时调整浆液配比，加大浆液浓度。
2.2.
3.5.注浆过程中，若其他孔口串浆，应对串浆孔管立即严密封堵经冲洗重注。
2.2.
3.6.封口采用圆木楔包布填塞，用小锤打入塞死。
2.2.
3.7.注浆顺序由无水孔到有水孔，由少水到多水孔，并需跳开压注。
2.2.
3.8.就位后的小导管均有编号，施工中对每根小导管的长度、压注时间、浆液消耗量及现场出现的各种问题和解决办法都要记入规定格式记录表，以便分析前方地质情况。
2.2.4.注浆异常现象处理
2.2.4.1.发生串浆现象：即浆液从其它孔中流出时，采用多台泵同时注浆或堵塞串浆孔隔孔注浆。
2.2.4.2.注浆压力突然升高：可能发生了堵管，停机检查。
2.2.4.2.注浆量很大，压力长时间不升高：则应调整浆液浓度及配合比，缩短凝胶时间，进行小量低压力注浆或间歇式注浆，使浆液在裂隙中有相对停留时间，以便凝胶，但停留时间不能超过浆液的凝胶时间。小导管施工工艺如后图2.2。
回填土 一、工序名称：回填土 二、质量要求 1、在管顶上50cm（山区30cm）内，不得回填大于10cm的石块，砖块等杂物。 2、回填时，槽内应无积水，不得回填淤泥，腐植土。冻土及有机物质。 3、采用CJJ3-91市政排水管渠工程质量检验评定标准。 三、工艺操作要求： 1、工艺流程图： 抽干槽内积水→填第一层土→整平→夯实→检测密实度 ↑不合格∣ 合格 →填第二层土 2、工艺操作要求： （1）管道工程的主体结构经验收合格，如污水管线，还需经过闭水试验合格，具备还土条件者，均应及时还土，应先将胸腔部分还好，以防晾槽过久，造成损失。 （2）沟槽回填土前应先好合格土源，并将槽底木料，草帘等杂物清除干净，槽底如有积水应先排除，不得在水中填土，当日回填当日夯实。 （3）沟槽回填土，必须确保构筑物的安全，管道及井室不位移，不破坏，接口受破坏。因此，回填土应注意以下事项： （一）、胸腔及管顶以上50cm范围内填土。 A、填土应在管座砼强度达到50Kg/cm2以上时进行。 B、沟槽两侧应同时回填，两高度不大于30cm。 C、填土时不得将土砸在抹带接口上。 D、管顶以上50cm范围内的夯实，宜用木夯夯实。 （二）、胸腔以上部位的填土 A、两个回填土段的搭接处，不得形成陡坡，应做成阶梯状，阶梯长度大于
高度的二倍。 B、管顶以上填土高度＞1.5m时，方可使用压路机碾压。 C、井室等构筑物回填土应四周同时进行。 （三）、铺土与夯实 A、铺土虚铺厚度：压路机：25-40cm 蛙式打夯机：25-30cm 木夯：20-25cm。 B、夯实应夯夯相连，不得漏夯。压路机压实，碾轮重叠宽度＞20cm。 C、填土的含水量以接近最佳含水量为宜。事物将回填土土样送检测中心，求出最大干容重和最佳含水量。 （四）、桥涵构造物回填 1、构造物回填时必须分层填筑，两边对称进行，每层厚度不得大于15cm。应采用手扶振动压路机碾压，回填范围内的密实度要比同层次的路基密实度提高 2个百分点，紧靠构造物边缘机械无法碾压的部分要用铁夯人工夯实。回填过程中要顺路基方向形成3%横坡以防止雨水沿构造物外壁向下渗透，而影响回填质量。 2、圆锥体填筑要求： （1）按设计规定超宽填筑30cm。 （2）圆锥体外缘一米范围内的土体，用打夯机分层夯实，层厚不得大于15cm，锥坡严格按规范整理坡面，拍打密实。 3、应注意防止任何对结构物的损坏，填方区内的坡形地面应做成台阶。在施工的全部时间内，应经常保持一个长度至少等于承受填土推力的桥台或墙的高度的压实材料水平台，以便在其上填土。 4、回填的尺寸和材料要求： 主线上的小桥、通道桥的回填要求填砂砾，大中桥宜在原路面下铺设3米30cm厚的二灰碎石。 （五）、雨季施工 A、雨后还土应先测土的含水量，对过湿土采取晾晒。 B、槽内有水时先排除，后填土。 C、还土应随填随夯，防止松土淋雨。 （六）、冬季施工
壁后注浆工艺作业指导书 3.15.1 工艺概述 一、定义 1、同步注浆 同步注浆与盾构掘进同时进行，通过同步注浆系统及盾尾的注浆管，在盾构向前推进管片背后空隙形成的同时进行。同步注浆在管片背后空隙形成的极短的时间内将其充填密实，从而使周围岩体获得及时的支撑，可有效地防止岩体的坍陷，控制地表的沉降。 2、二次补强注浆
为提高背衬注浆层的防水性及密实度，必要时在同步注浆结束后进行补强注浆。补强注浆一般在管片与岩壁间的空隙充填密实性差，致使地表沉降得不到有效控制的情况下才实施。 二、总体施工方案盾构掘进期间采用同步注浆方式用拌制好的水泥砂浆填充管片壁 后，同时采用地表沉降 监测进行信息反馈，结合洞内超声波或人工开孔等方法探测背衬后有无空洞的方法，综合判断是否需要进行二次补强注浆；二次补强注浆根据水文地质情况，及同步注浆效果等现场实际情况，有针对性的选择注浆材料，通过管片注浆孔（吊装孔）由外置注浆机注入管片壁后。 3.15.2 作业内容材料准备→浆液拌制→浆液运输与贮存→浆液注入 →注浆系统清洗 3.15.3 质量标准及验收方法 根据GB50299-1999《地下铁道工程施工及验收规范》（2003 版）中第8.7.4条规定：注浆时壁后空隙应全部填充密实，注浆量应控制在130%～180%。 表3.15.3-1 同步注浆基本性能参数表 序号项要 0 1 固结体强度 1 天不小于0.2Mpa，28 天不小于2.5Mpa 0 2 浆液结石率大于95％，即浆液固结收缩率小于5％ 0 3 浆液稠 度 8～ 12cm 4 浆液稳定性浆液倾析率为5％左右 3.15.4 工艺流程及管理程序图 一、施工流程图 砂浆拌制机械材料准备及运输 砂浆运输每一循环浆液拌制 每一循环砂浆输送及贮存注浆头安装 砂浆注入浆液注入 注浆系统清洗与保养注浆机械清洗与保养 图3.15.4-1 同步注浆施工流程图图3.15.4-2 二次补强注浆施工流程图 二、管理程序图 - 275 -
小导管注浆施工工艺 一、工程概况： 此施工段位于6#洞主支洞交叉口，Ⅴ类围岩施工段。主洞断面结构形式为马蹄形，成洞断面尺寸7m×7m，考虑主支洞交叉口处需修建井底渣仓多次爆破及此段衬砌要在四年后进行，需加强支护，保证稳定、安全，采用小导管注浆施工。 二、工程地质条件： 此段属F14断层影响带，岩体被切割成小块，致使岩体破碎，节理裂隙发育，密度较大。岩石呈暗黑色～亮黑色，表面有玻璃光泽，石墨含量大，性脆，强度较低，抗滑能力差，围岩易坍塌掉块，有少量裂隙水。节理面沿掌子面向前延伸（倾向较缓），围岩极不稳定。 三、施工方案设计 （一）、施工目的 6#洞注浆主要以改善拱部岩体松散的性状为目的，以及止水，使隧道顶拱增加抗压强度和粘结性，实现加固目的，保证隧道掘进时，拱顶破碎岩体不产生塌落从而保证开挖施工顺利进行和施工安全。 （二）、施工方法选择： 本工程采用小导管注双液浆的施工方法，对隧道作业面前方的起破碎岩体的范围进行辐射型注浆加固处理，形成具有一定强度复合结构，以达到稳固土体的预期目的。 （三）、施工工艺及机具选择 1、小导管的加工制作 φ6～12mm 小导管结构示意图
2、小导管布置 沿拱部布设，导管中心间距300mm，外插角6°，每2m施作一环，两排导管间搭接长度不小于1.0m，导管尾部与钢架焊接在一起。 3、注浆参数选择 ①.注浆压力： 依据以往施工经验，注浆终压暂定为~，结合现场实际情况进行必要的调整和优化。 ②.浆液注入量： 单孔理论注浆量Q=πR2Ln=π×××＝ 式中：R—浆液有效扩散半径：根据现场实验，浆液有效扩散半径为0.5m； L—注浆长度（m）：L=3.5M； n—地层裂隙度（%）：此段围岩为Ⅴ类破碎围岩，根据类似围岩地质资料及现场实验，地层裂隙度初步定为10%； 此理论注浆量可作为配制浆液数量和注浆质量评定的依据，在施工中，应根据现场实际情况确定注浆数量。 ③.浆液配制 采用水泥-水玻璃双液注浆。注浆材料的配合比参数及性能指标见下表。 水泥浆液水灰比水玻璃浆浓度水泥浆、水玻璃体积比 1：1 ：1 35Be′1：1 4、施工工序 每次注浆前对掌子面进行喷砼封闭，喷砼厚度为10cm。 注浆工艺流程： ①钻孔：根据设计要求，对准孔位，根据不同入射角度钻进， 要求孔位偏差不大于2cm，入射角度偏差不大于1°。 ②浆液配置：严格按照设计参数，及规范要求配置。现场监理
作业指导书,双液注浆|双液注浆管双液注浆施工1.施工说明双液注浆法是以改进土壤为目的，1方面增加土质的强度，另外一方面又可以到达止水堵漏的效果。 2.技术特点1、双液注浆技术是采取潜孔钻钻至预定深度落后行双液注浆。浆液有两种分别为水泥浆和稀释水玻璃液。两种浆液通过端头的浆液混合器充分混合。双液注浆时实行定向、定量、定压双液注浆，使土层的空隙或孔隙间充满浆液并固化，改变了岩土层的性状。 2、采取调理浆液配比和双液注浆压力的办法使双液注浆范围人为控制；凝结时间可调理，并以复合注入施工。 3、从钻孔至双液注浆终了，可连续作业。 3、注浆工艺方法及技术要求（1）工艺流程（2）施工方法 ①双液注浆孔间距：根据工程实际情况肯定孔间距为1m；②双液注浆管的设置：将双液注浆管设于预定深度注入清水并从浆液混合器端部流出；③双液注浆，将A液、B液通过钻机钻杆在1定压力下注入预定深度；④回抽双液注浆：施加压力双液注浆时，必须精心操作控制压力。 ⑤双液注浆终了将双液注浆管冲洗干净全部收回，对双液注浆孔进行密封，恢复原状；⑥浆液强度、硬化时间、渗透性能可根据工程实际需要调剂。 ⑦注浆施工示意图以下：⑧注浆平面位置见附图。 （3）技术参数1、浆液配合比：A液∶B液=1∶1，A液；注浆用的水泥采取P.042.5袋装水泥，水泥浆液水灰比为1：1；B液：选购市场上销售的符合国家质量要求的波美度为35°~40°的水玻璃。对选购的水玻璃进行稀释直至符合要求的浓度备用；双液浆的粘
度要求>35″，比重1.3~1.5。 2、双液浆凝结时间2～3分钟； 3、本工程拟采取SKD100型电动潜孔钻机，钻杆转速为1~110r/min； 4、注浆压力：0.5～1MPa； 5、孔位布置：注浆孔位采取条形布置，间距1m； 6、注浆深度：注浆至卵石与泥岩交界面以下1m位置； 7、孔径为φ108mm，注浆钢管φ45mm或注浆塑料单向阀管和Y型接头；4、施工质量控制要点1、灌入封闭泥浆，封闭浆液粘度80″左右，同时应封堵地面裂缝，避免冒浆等；2、注浆进程中应尽量控制流量和压力，避免浆液流失；3、为改良浆液性能可在浆液拌制好时加入适当外加剂，加入约5％的膨润土可提高浆液的均匀性和稳定性，避免固体颗粒分离和沉淀；4、注浆钻孔采取潜孔钻机成孔，钻机应安装牢固，定位稳妥；5、钻机成孔插入注浆管后应封堵孔口及附近的地面裂缝以防冒浆；6、对不均匀沉降的加固注浆孔应布置在沉降量大的1侧；7、对控制管线沉降地段应在管线两侧按不同注浆深度进行注浆加固； 8、配制浆液：开始注浆前，严格依照配方配料，浆液应充分搅拌均匀。浆液应随拌随注，不得长时间寄存已拌好的浆液。封闭泥浆用泵自下而上压入孔内，不准从孔口倒入； 9、选定浆液及其配合比，初凝时间长短及浆液强度要求应根据加固目的而定。并应斟酌地质，地基，土体空隙大小及地下水等情况在满足所需目的范围内选定最好配比要求；10、注浆进程中应注意控制压力和流量，根据土层特性和加固目的选用不同注浆参数，肯定流量压力和注浆量。1般流量为8~12L／min，压力0.1~0.8MPa，注浆量为被加固体体积的10%~12%左右；11、双液注浆质量标准：内容标准内容标准孔位偏差±20mm注浆压力±5%孔距偏差±100mm注浆量5⑻%钻杆垂直度＜1%提升幅度±5mm12、注浆进程中如产生路基隆起，应立即停止该孔注浆，分析缘由，制定对策，并
中铁十二局集团哈牡客专工程二标项目经理部衬砌带模注浆施工作业指导书新建哈尔滨至牡丹江客运专线二标 衬砌带模注浆作业指导书 中铁十二局集团有限公司 哈牡客专二标项目经理部 二〇一六年八月
中铁十二局集团哈牡客专工程二标项目经理部衬砌带模注浆施工作业指导书衬砌带模注浆作业指导书 编制 审核 审批
中铁十二局集团哈牡客专工程二标项目经理部衬砌带模注浆施工作业指导书 目录 1适用范围 (1) 2作业准备 (1) 2.1内业技术准备 (1) 2.2外业技术准备 (1) 3技术要求 (1) 4施工程序与工艺流程 (2) 4.1施工程序 (2) 4.2工艺流程 (2) 4.3隧道衬砌台车改造 (3) 4.4 SM-RPC 注浆管 (4) 4.5注浆连接用配件 (5) 4.6 RPC 注浆管及配件连接安装图 (6) 4.7高流动性膨胀早强充填砂浆 (6) 4.8注浆设备 (7) 4.9衬砌台车注浆管安装流程 (8) 4.10拱顶注浆示意图 (10) 4.11工艺优点 (11) 5施工注意事项 (12) 6劳动力组织 (12) 7材料要求 (12) 8机具设备配置 (13) 9质量控制及检验 (13) 10 安全及环保要求 (13) 10.1安全要求 (13) 10.2环保要求 (14)
衬砌带模注浆施工作业指导书 1适用范围 本作业指导书适用于客运专线铁路隧道衬砌带模注浆施工。 2作业准备 2.1内业技术准备 ⑴在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题。 ⑵熟悉规范和技术标准，查阅相关施工案例，认真调查隧道围岩地质情况、 了解施工条件、技术水平和设备装置的施工参数。 ⑶制定施工安全保证措施，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 2.2外业技术准备 ⑴预贴花管、注浆材料等施工材料的采购，注浆等设备的选用与采购。 ⑵材料的试验，配合比的设计。 ⑶水、风、电的设置，其他辅助措施的准备。 ⑷按工艺要求改造二衬台车。 3技术要求 ⑴二次衬台车模板上设置垂直注浆孔、排气孔，浇筑混凝土前在台车底模 注浆孔上安装 SM-RPC注浆管，注浆时机为拱顶混凝土浇筑完成 2h 后，脱模前开始注浆，至排气孔和端头模流出浓浆即结束注浆。 ⑵ 带模注浆应采用微膨胀性水泥砂浆，有特殊要求的地段可采用强度高， 流动性好的自流平水泥砂浆。 ⑶注浆过程中，如果注浆压力超过1.0MPa未出浓浆，即更换注浆孔注浆，直至注浆满足要求。要求每板衬砌均需进行防水层内侧空隙回填注浆，注浆过程中严格控制注浆压力。 ⑷ 注浆效果检查可以通过无损检测方法，对于不满足要求的地段必须进行 补孔注浆。
湖北省洞庭湖区四河堤防加固工程2014年度项目第十五标段 锥探灌浆施工 作业指导书 起止桩号：34+200～36+000 51+000～53+450 54+000～56+450 湖北水总水利水电建设股份有限公司 2014.12.30
目录 1、工程概况 (1) 2、工期计划 (1) 3、设备数量及使用计划 (1) 4、施工方法及工艺及其质量标准和要求 (1) 5、安全管理 (2) 6、资料整理 (2)
1、工程概况 本标段锥探灌浆共分三段：34+200～36+000、51+000～53+450、54+100～56+450，工程量约154267m。 2、工期计划 锥探灌浆桩号34+200～36+000施工时间为2015.1.1～2015.2.28，桩号51+000～53+450、54+000～56+4503施工时间为2015.3.1～2015.5.31。 3、设备数量及使用计划 打锥机2台套，灌浆机1台套 4、施工方法及工艺及其质量标准和要求 施工工艺流程为：灌浆材料的选择和检验→现场生产试验→测量放线→钻机就位→钻孔→浆液制备→初灌→复灌→封孔→检查。 (1)灌浆材料的选择 灌浆材料应根据以下指标进行选择：设计指标要求：塑性指数 10~25、粘粒含量 20~45% 、粉粒含量 40~70% 、砂粒含量 <10% 、有机质含量 <2% 、可溶盐含量 <8% 、水玻璃模数 2.4~2.20、浓度30~45波美度、灭蚁药物掺量0.5kg/m3浆液、水不含过量杂质的淡水。 (2)灌浆机具的选择 a、造孔机具的选择 根据锥探灌浆的特点，造孔机具应根据造孔效率高，定位准确，造孔斜度易于控制的特点进行选择。一般选择 ZG-24 型锥孔机,成孔直径为32mm。 b、灌浆机具的选择 灌浆机具应选择灌浆压力范围大，压力稳定，可配制各种比例的浆液，且制浆质量稳定，自动化程度较高的灌浆设备。在实际施工中选用的灌浆备为ZG-3灌浆机组制作泥浆和灌浆。 (3)锥探灌浆孔平面布置 布孔时首先根据设计确定出基线,然后以基线为准按图纸要求的孔距和排距布孔，孔位布置误差不得大于10cm。 (4) 锥探灌浆生产试验 为确保锥探灌浆的施工质量，每隔3km打一个先导孔，每孔取样三组，进行土的常规实验及现场注水试验，确定施工参数和灌浆前的渗透系数，用于揭示现
丽香铁路Ⅰ标段路基工程 编号:路-００1 岩溶注浆施工作业指导书 单位: 编制： 审核: 批准: 2015年1月20日发布２0１5年2月1日实施
丽香铁路路基工程 岩溶注浆施工作业指导书 １、适用范围 适用于丽香铁路Ⅰ标段路基岩溶注浆施工。 2、作业准备 ２、１内业技术准备 作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范与技术标准.制定施工安全保证措施,提出应急预案。对施工人员进行技术交底,对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 ２、2外业技术准备 施工作业层中所涉及得各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。 3、技术要求 ３、1平面布置 易塌陷区：对溶洞、土洞、垂直溶蚀破碎带发育得地段，钻进注浆一般按二序(Ⅰ、Ⅱ)进行。Ⅰ序注浆孔间距7m,按正方形均布;Ⅱ序孔在Ⅰ序孔正方形中心及溶洞位置内插加密,Ⅰ、Ⅱ序孔形成菱形布置，间距5ｍ。支挡工程及车站咽喉区等地段，下有岩溶需注浆处理时,Ⅰ、Ⅱ序孔正中内插Ⅲ序孔，注浆孔孔距加密至３、5m。 对溶洞、土洞、垂直溶蚀破碎带不发育且连续长度超过30ｍ得地段，以7m纵距沿中线布置探灌结合孔，用以核查设计地质条件。 3、2整治深度
3、2、１裸露型岩溶：进入基岩不小于5m。当基岩溶蚀发育时,整治深度适当加深,详见纵剖面设计图，钻孔注浆整治深度一般不超过1０ｍ。若地面以下15m深度内存在溶洞,则加固至洞底以下不小于2m。溶洞顶板厚度大于1５ｍ地段一般不作整治，当顶板破碎、溶洞跨度较大时,采取安全顶板厚度法进行判别，若顶板厚度达不到要求（完整顶板厚跨比不小于0、5,非完整顶板厚高比不小于5、0),则要采取钻孔注浆至溶洞底板以下2m。 3、2、２覆盖型岩溶：填土加覆盖土总厚度小于２5ｍ地段,通过钻孔注浆封闭土石界面(基岩面上3m，下5m）.若加固深度范围内有溶洞时,则钻孔注浆至溶洞底板以下２ｍ,上部土层钻孔采取充填注浆封孔。 3、2、3 斜坡地段溶洞与熔岩破碎带:填土+地表覆盖土厚度小于１5m地段,整治设计至基岩面以下5m;当基岩面以下10m深度内存在溶洞得地段，整治设计深度至溶洞底板。 3、３钻孔孔径：覆盖层中钻孔采用跟管钻进,直径不得小于１3０ｍｍ。基岩段终孔直径不得小于９１mm. 3、4材料及配比：以纯水泥浆为主得单液注浆材料,水泥采用P、O 4２、5水泥，水灰比为0、6：1~1:１。开始注浆时采用稀浆灌注，当灌入量较大时可据情况采用浓一级得浆液灌注。 对土洞、空溶洞或半充填溶洞,应高压充填砂、碎石后再进行注浆治理。 对溶蚀裂隙发育、连通性好、漏液严重时,注浆时可掺入一定量得粉土或粉煤灰，粉土掺入量＜水泥重量得10％,粉煤灰掺入量为水泥重量得20%～50％。

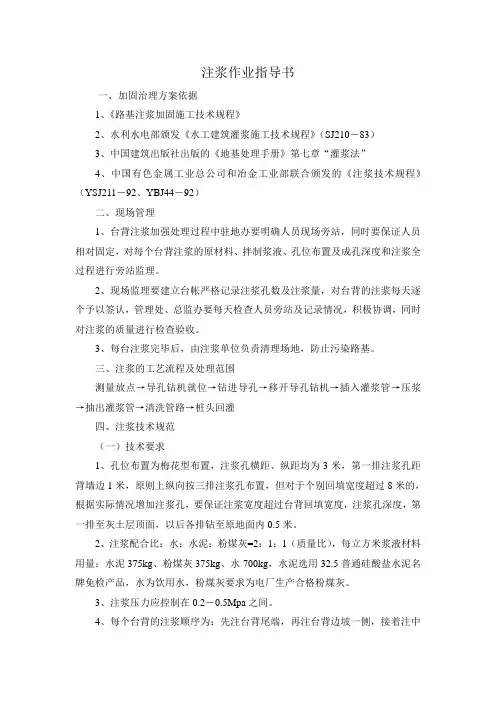

1工程概括 1.1工程概述 本工程位于市香坊区双琦环保资源利用有限公司厂区，本工程的施工区域为渣仓跨配电室地面、综合水泵房配电室地面、通风机房、烟气净化，焚烧车间。 采取注浆进行加固处理提高地基载力，根据我公司多年经验对回填土进行注浆加固处理，宜结合现场实际情况，本工程的加固方式采用水泥-速凝剂-膨胀剂注浆加固。 1.2工程概况 1.2.1本工程施工场地为地面作业。我公司拟投入1台钻机及配套设备同时作业。现场施工电源、水源由建设单位负责引入施工现场，应具备用电容量为40kW、用水20吨/日的能力。 建设单位：市双琦环保资源利用有限公司 设计单位：中国恩菲工程技术有限公司 勘察单位：省林业设计研究院 监理单位：达华集团北京中达联咨询有限公司 总包单位：中国恩菲工程技术有限公司 施工单位：中冶天工集团有限公司 专业分包单位：省桩基础工程公司 1.2.2工程地质概况 本工程的地基土为粉质粘土，地基承载力为160kpa。 在工程施工深度围未发现地下水；
2编制依据 本施工组织设计的编制依据：《市双琦环保资源利用有限公司扩建工程图纸》；现行技术法规、施工规、规程及验收标准；省桩基础工程公司企业标准《程序文件》；省桩基础工程公司企业标准《质量保证手册》；省桩基础工程公司企业标准《作业指导书》及我公司现有管理人员、施工人员、流动资金、施工机械等资源情况。 主要执行规、标准： 《既有建筑地基基础加固技术规》JGJ 123-2012； 《建筑地基基础设计规》GB50007-2002； 《建筑地基基础工程施工质量验收规》GB50202-2002； 《建筑基桩检测技术规》JGJ106-2003； 《工程测量规》GB50026-2007； 《施工现场临时用电安全技术规》JGJ46-2005； 《建筑地基基础设计规》DB23/721-2003； 《建筑地基基础工程》DB23/902-2005。 3施工组织和施工部署 3.1该工程回填土加固分项由省桩基础工程公司负责管理施工，工程实行项目经理负责制，下设技术负责人、带班工长、技术员、质检员、安全员、材料员等管理人员，在工程中推行项目法施工，根据生产要素优化组合与动态管理原则，对工程进行系统管理，施工过程中严格按照GB/T19001-2008质量管理体系认证标准、GB/T28001-2001职业健康安全管理体系认证标准及有关受控文件和作业指导书对各工种、各工序建立质量管理体系，严格实行工作岗位责任制，做好隐蔽工程及分项工程质量检查和验收工作，接受业主及监理单位的检查，确保工程质量与施工进度。 3.2我公司计划10天完成该工程施工任务，拟投入1台钻机及相关设备。设备进场后，根据现场的具体条件，对施工所需的设备、库房、住所进行合理布置。 3.3根据现场实际情况，合理地进行施工部署。根据总工程量的情况，制定每天须施工的桩数，落实到每台钻机上，施工材料及时进场，以保证工程顺利按期完成。
1.1. 盾构同步注浆 当盾片脱离盾尾后，在土体与管片之间会形成一道宽度为140mm 左右的环行空隙。同步注浆的目的是为了尽快填充环形间隙使管片尽早支撑地层，防止地面变形过大而危及周围环境安全，同时作为管片外防水和结构加强层。 1.1.1. 注浆材料 采用水泥砂浆作为同步注浆材料，该浆材具有结石率高、结石体强度高、耐久性好和能防止地下水浸析的特点。水泥采用普通硅酸盐水泥，以提高注浆结石体的耐腐蚀性，使管片处在耐腐蚀注浆结石体的包裹内，减弱地下水对管片混凝土的腐蚀。 根据盾构施工经验，同步注浆拟采用下表所示的配比。在施工中，根据地层条件、地下水情况及周边条件等，通过现场试验优化确定。 同步注浆浆液的主要物理力学性能应满足下列指标，见表7-6 : 表7-6同步注浆材料配比和性能指标表 ⑴胶凝时间：一般为3?10h，根据地层条件和掘进速度，通过现场试验加入促凝剂及变更配比来调整胶凝时间。对于强透水地层和需要注浆提供较高的早期强度的地段，可通过现场试验进一步调整配比和加入早强剂，进一步缩短胶凝时间； ⑵固结体强度：一天不小于0.2MPa, 28天不小于2.5MPa ⑶浆液结石率：＞95%,即固结收缩率＜5% ⑷浆液稠度：8?12cm ⑸浆液稳定性：倾析率（静置沉淀后上浮水体积与总体积之比）小于5% 1.1. 2. 同步注浆主要技术参数 1.1. 2.1.注浆压力 注浆压力略大于该地层位置的静止水土压力，同时避免浆液进入盾构机的土仓中。 最初的注浆压力是根据理论的静止水土压力确定的，在实际掘进
中将不断优化。如果注浆压力过大，会导致地面隆起和管片变形，还易漏浆。如果注浆压力过小，则浆液填充速度赶不上空隙形成速度，又会引起地面沉陷。一般而言，注浆压力取 1.1?1.2倍的静止水土 压力，最大不超过3.0?4.0bar。 由于从盾尾圆周上的四个点同时注浆，考虑到水土压力的差别和防止管片大幅度下沉和浮起的需要，各点的注浆压力将不同，并保持合适的压差，以达到最佳效果。在最初的压力设定时，下部每孔的压力比上部每孔的压力略大0.5?I.Obar。 1.12 2.注浆量 盾构掘进注浆采用盾尾同步注浆，随着盾构推进，脱出盾尾的管片与土体间出现“建筑空隙”，该空隙用浆液通过设在盾尾的压浆管予以充填。由于压入衬砌背面的浆液会发生失水收缩固结、部分浆液会劈裂到周围地层中，还有曲线推进、纠偏或盾构机抬头等原因，使得实际注浆量要超过理论建筑空隙体积。 每推进一环的建筑空隙为：n (6.482 — 6.22 ) X 1/4 X 1.2=3.35m3 开挖直径：①6.48m;管片外径：①6.2m 考虑到地层扩散系数，每环的压浆量一般为建筑空隙的150%-200%即每推进一环同步注浆量为 5.019 m3?6.692 m3，按地层的 不同注浆量也要因地制宜，应以注浆压力与数量进行双控来评价注浆最终量。 1.1. 2. 3. 注浆时间和速度 在不同的地层中根据需不同凝结时间的浆液及掘进速度来具体控制注浆时间的长短。做到“掘进、注浆同步，不注浆、不掘进”，通过控制同步注浆压力和注浆量双重标准来确定注浆时间。 注浆量和注浆压力均达到设定值后才停止注浆，否则仍需补浆。 同步注浆速度与掘进速度匹配，按盾构完成一环掘进的时间内即完成当环注浆量来确定其平均注浆速度。 1.1. 2.4. 注浆结束标准及浆效果检查 采用注浆压力和注浆量双指标控制标准，即当注浆压力达到设定值，注浆量达到设计值的85%以上时，即可认为达到了质量要求。 注浆效果检查主要采用分析法，即根据压力-注浆量-时间曲线，结合

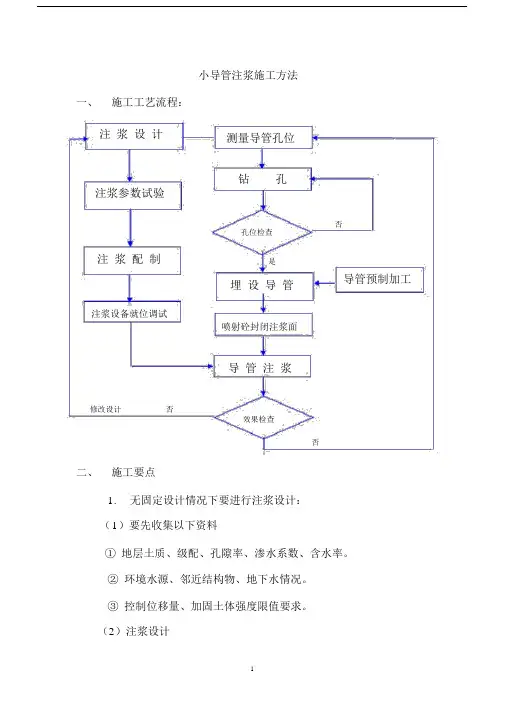

小导管注浆工艺流程图 1 2 3 4 5 同意后，有可靠拆除措施，方可拆除或移位，并在下班前或作业完工后复原。 6、上班时，衣着要整洁，工作思想要集中，坚守工作岗位，不准开玩笑、做私活，不得在施工现场吸游烟和随地
