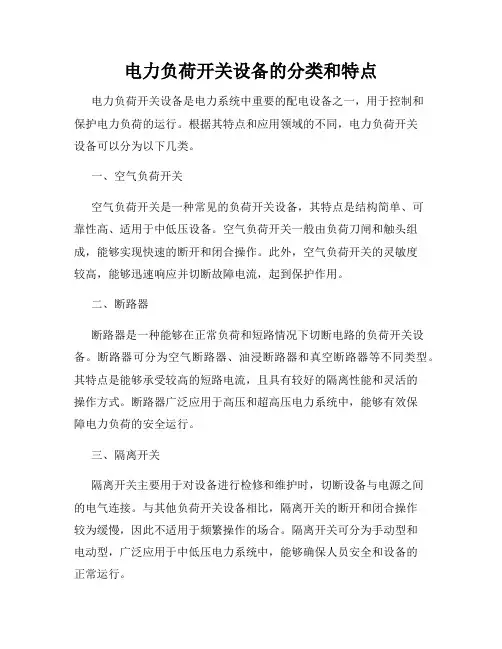

负荷开关分类

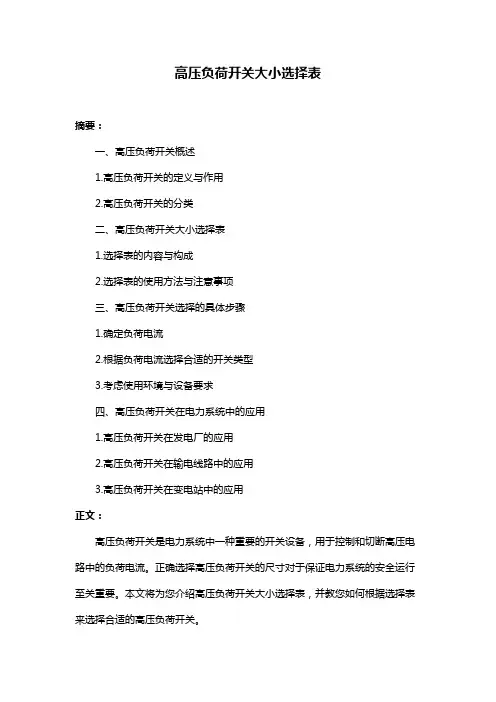

一、高压负荷开关分类。
①固体产气式高压熔断器：利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧，其结构较为简单，适用于35千伏及以下的产品。
②压气式高压负荷开关：利用开断过程中活塞的压气吹灭电弧，其结构也较为简单，适用于35千伏及以下产品。
③压缩空气式高压负荷开关：利用压缩空气吹灭电弧,能开断较大的电流，其结构较为复杂,适用于60千伏及以上的产品。
④SF6式高压负荷开关:利用SF6气体灭弧，其开断电流大,开断电容电流性能好,但结构较为复杂，适用于35千伏及以上产品。
⑤油浸式高压负荷开关：利用电弧本身能量使电弧周围的油分解气化并冷却熄灭电弧，其结构较为简单,但重量大,适用于35千伏及以下的户外产品。
⑥真空式高压负荷开关：利用真空介质灭弧,电寿命长，相对价格较高，适用于220千伏及以下的产品。
高压负荷开关的工作原理与断路器相似。一般装有简单的灭弧装置，但其结构比较简单。一种压气式高压负荷开关，其工作过程是：分闸时,在分闸弹簧的作用下，高压穿墙套管主轴顺时针旋转,一方面通过曲柄滑块机构使活塞向上移动,将气体压缩;另一方面通过两套四连杆机构组成的传动系统，高压穿墙套管使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。合闸时，通过主轴及传动系统,使主闸刀和灭弧闸刀同时顺时针旋转,弧触头先闭合；主轴继续转动，使主触头随后闭合。在合闸过程中，高压限流熔断器分闸弹簧同时贮能。由于负荷开关不能开断短路电流，故常与限流式高压熔断器组合在一起使用，利用限流熔断器的限流功能，不仅完成开断电路的任务并且可显著减轻短路电流所引起的热和电动力的作用。
低压负荷开关又称开关熔断器组。适于交流工频电路中，以手动不频繁地通断有载电路；也可用于线路的过载与短路保护。通断电路由触刀完成，过载与短路保护由熔断器完成。70年代以前所用的胶盖刀开关和铁壳开关均属于低压负荷开关。高压熔断器小容量的低压负荷开关触头分合速度与手柄操作速度有关。容量较大的低压负荷开关操作机构采用弹簧储能动作原理，分合速度与手柄操作的速度快慢无关，结构较简单，并附有可靠的机械联锁装置，盖子打开后开关不能合闸及开关合闸后盖子不能打开，可保证工作安全。
高压隔离开关-十大品牌-国网南网指定品牌厂家 陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业 从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电 器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进 的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合 作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。 自创建以来一直本着“服务至上“的经营宗旨。不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
电气趣味知识： 1、为什么变压器的分接开关位于高压侧？ 在高压侧，因为高压侧的电流小，对开关的容量要求不高。如果在低压侧的话，开关的容量要求高，体积就会很大，因为高压侧电压高，电流小，低压侧电压低电流大。 FN3负荷开关主要技术参数 FN3负荷开关结构简介 负荷开关由底架,传动机构,支柱绝缘子,闸刀及灭弧装置等用部分阻成.底架由钢板焊接而成,并装有传动机构.闸刀借支柱绝缘子固定在底架上,闸刀接触点铆有限触头,端部装有弧动触头.灭弧装置与装置及喷嘴构成.在底加上还配有跳扣,凸轮与快速合闸弹簧,可进行快速合闸动作.
FN3负荷开关概述 FN3-10(R)型户内交流高压负荷开关系三相交流50Hz的高压开关设备,用于额定电压为10KV 的电力系统中,作为正常情况下分,合电路之用.负荷开关带有RN型高压熔断器,可开断短路电流,作为过载与短路之用. 高压负荷开关小知识 A、垂直安装，开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地（不能串联接地）。 B、运行前应进行数次空载分、合闸操作，各转动部分无卡阻，合闸到位，分闸后有足够的安全距离。 C、与负荷开关串联使用的熔断器熔体应选配得当，即应使故障电流大于负荷开关的开断能力时保证熔体先熔断，然后负荷开关才能分闸。 D、合闸时接触良好，连接部无过热现象，巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放电现象；开关上不能用水冲（户内型）。（一台高压柜控制一台变压器时，更换熔断器最好将该回路高压柜停运。） 高压气体压力开关压力开关，主要有6个。 固气高压负荷开关的灭弧室气体生产材料产生的气体吹出来的弧，电弧本身能量，它的结构相对简单，适合于35000伏及以下的产品。 的充气压力负荷开关：露天吹弧的活塞的方法的使用，该结构是相对简单的，适合于35000伏及以下的产品。 压缩空气式高压负荷开关：利用压缩空气吹出来的弧，可以打开一个较大的电流，其结构比较复杂，适用于60000千伏及以上的产品。SF6高压负荷开关：弧使用SF6气体，中断电流，分断能力表现还是不错的，但结构更复杂，适合于35000千伏及以上的产品。 油浸式高压负荷开关：电弧本身能量使周围的油分解和冷却电弧熄灭电弧，该结构是简单的，但重量大，适合35000伏及以下户外产品。 真空高压负荷开关：使用真空介质，电气寿命长，价格相对较高，适合22万伏及以下产品的弧。 应注意的其它问题 (1)对于多台配变并列运行的系统，在选用组合电器时要特别注意转移电流的校验问题，如前所述的校验计算中，如果为两台同型号、容量的配变并列运行，假如变压器二次侧端子短路，此时变压器阻抗将只有单台配变系统的一半，从而使高压侧最大三相短路电流增加一倍，相应可能出现的转移电流也随之增加了一倍。因此对于多台配变并列运行的系统，在选用组合电器时更应进行转移电流的验算，从而选用转移电流指标满足要求的组合电器。 (2)有下列要求之一的，组合电器均应配置分励脱扣器实现负荷开关的快速电动分闸： ①需设置重瓦斯保护的油浸变压器。一般情况下，容量在800kVA及以上的油浸变压器均须设置重瓦斯跳闸保护。 ②干式变压器的超温跳闸保护。 ③带外壳干式变压器的误带电开门的跳闸保护。

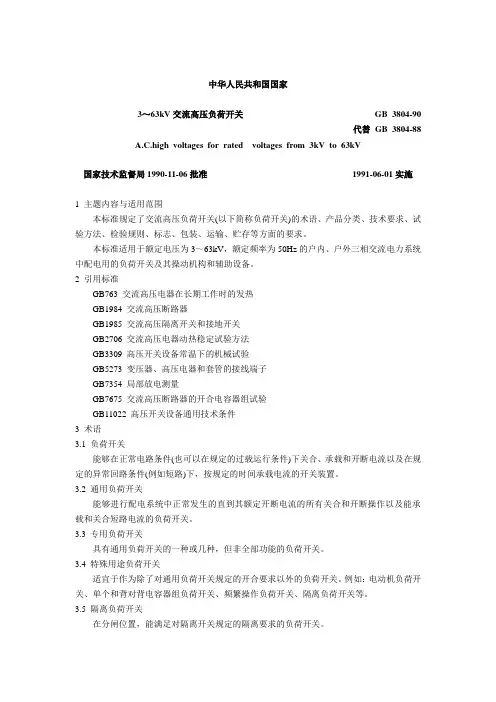

10kV电缆线路用户分界负荷开关箱 （Q/GDW 02 1 2331—2010） 1. 适用范围 本技术条件适用于工程10kV电缆线路用户分界负荷开关箱的通用招标订货，是相关设备通用订货合同的技术条款。 本技术条件规定了10kV电缆线路用户分界负荷开关箱（以下简称分界开关）及其配套PT、CT、控制器等的使用环境条件、性能参数、结构尺寸、技术要求、型式试验、出厂试验、标志、包装、运输和贮存等具体内容。 2. 采用标准 供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。 负荷开关柜及配套PT、CT部分 GB 3804－2004 3.6kV～40.5kV高压交流负荷开关 GB 3906—2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备 GB/T 11022—1999 高压开关设备和控制设备标准的共用技术要求 DL 404－1997 户内交流高压开关柜订货技术条件 GB 3309—1989 高压开关设备常温下机械试验 GB 311.1—1997 高压输变电设备的绝缘配合 GB 1208－2006 电流互感器 DL/T 726—2000 电力用电压互感器订货技术条件 控制器部分 GB/T 7261-2008 继电保护和安全自动装置基本试验方法 GB/T 11287-2000 量度继电器和保护装置的振动试验（正弦）（idt IEC 60255-21-1：1988） GB/T 14537-1993 量度继电器和保护装置的冲击与碰撞试验（idt IEC 60255-21-2：1988） GB/T 17626.4-2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
新一代配网看门狗柱上分界负荷永磁开关NKFZW28 新一代配网看门狗柱上分界负荷开关NKFZW28 可选配永磁机构或弹簧机构,铜排式或电缆式进出线 与断路器性能相同 NKFZW28-12/T630-20kA(4S) 铜排进出线式性价比更优 配网看门狗分界负荷开关在10 kV馈电架空线路上的应用可大大减少无故障线路的连带性事故停电、缩小故障停电范围、缩短用户停电时间，从而提高用户的供电可靠性。 关键词：看门狗分界开关；配电；线路；应用 随着电网迅速发展，对安全供电的可靠性要求越来越高，针对电网运行中的薄弱环节电力生产部门采取有效的治理措施，千方百计减少事故停电，缩小停电范围。 10 kV馈线架空线路，由于露天架设，其安全运行直接受周围环境和气候条件的影响，存在事故率高、事故查找困难、安全可靠性差的问题。一些架空线路较长的边远山区用户，更是经常受到恶劣气候的影响不能正常用电。分界负荷开关是将负荷开关和微机保护测控，以及通讯模块融为一体的装置，可随杆架设、体积小、投资少，它的应用对提高架空线路的安全可靠性，保证电网的安全运行具有重要意义。 1. 10 kV馈电架空线路的特点 对于远近郊区供电公司来说，在所辖主网主系统中10 kV馈电出线的安全供电十分重要。但是，10 kV馈电线路特点是结构多样，事故多发，特别是在城近郊区和远郊区地区还存在大量的架空输电线路，这些架空输电线路往往都是多分支线路，安全可靠性差，遇到刮风下雨等恶劣天气，接地和短路故障频发，严重影响了电网的安全可靠供电。
1.1 线路结构复杂事故查找困难 用户专线只带一两条支线，有的线路是T接多条支线或多台变压器呈放射状；有的线路短到几十米，有的线路长达几十千米；有的架空线路穿山越岭维护困难，有的配电变压器老化严重；有的全线架空，有的是电缆架空混合线路；有些架空线路临时带有电缆用户、带有临时箱变。架空线路一旦发生故障查找困难，特别是当线路发生单相接地时，由于故障点难以确定，往往延误了事故处理，造成故障扩大，进一步发展为相间短路，或者损坏电气设备。 1.2 线路保护配置相对简单 变电站10 kV架空线路保护一般只配置过流、速断、重合闸保护，在小电阻接地系统中再配置两段零序保护。因此，为保证继电保护的选择性和灵敏性，就必须使整条线路都处在保护范围之内，要求线路末端故障时，保护应有足够的灵敏度。这样，就会由于一处故障造成全线停电，并且线路上下级保护呈阶梯性相互配合，在线路末端已经没有保护级差时间，只能失去选择性故障掉闸而致使全线掉闸。 1.3 不同的10 kV接地方式 对于消弧线圈接地系统，10 kV配电线路发生线路单相接地故障时不掉闸，只发接地信号。对于小电阻接地系统，10 kV配电线路配置零序保护，单相接地故障时掉闸。 1.4 10 kV馈线架空线路故障率高、可靠性差,10 kV馈线的故障率高，可靠性差。随着用户对安全供电的可靠性要求越来越高, 安装带有微机保护测控，以及通讯模块融为一体的用户分界开关,成为解决配电网上述问题的有效方法之一。 2. 分界负荷开关的性能和主要作用 2.1 性能及结构 一般分界负荷开关由开关本体及测控单元两大部分构成见，结构示意图1。 图1 分界负荷开关控制器示意图 我公司的分界负荷开关其主要功能：运行中自动隔离用户侧相间短路故障、自动切除用户侧接地故障，并可用于操作拉合负荷电流。 分界负荷开关带有一套外置电压互感器、一套内置电流互感器；有CPU内部处理器和通讯模块；故障跳闸时带有电压判断和故障记忆；具备跳闸闭锁功能。
详解隔离开关、负荷开关、真空断路器作用与区别！ 什么是负荷开关？ 是具有简单的灭弧装置，可以带负荷分，合电路的控制电器。能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。 负荷开关的作用： 1）开断和关合作用。 由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小干一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。 2）替代作用。 负荷开关与限流熔断器串联组合可以代替断路器使用。即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担开断较大的过载电流和短路电流。 3）负荷开关与限流熔断器串联组合成一体的负荷开关，在国家标准中规定称为“负荷开关-熔断器组合电器”。 熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。当不需要经常掉换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。 什么是隔离开关？ 是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。但在一定条件下，允许接通或断开小功率电路。是高压开关当中使用的最多也是最频繁的一个电器装置 隔离开关的作用：
1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。 2、根据运行需要，换接线路。 3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。 4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。 高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。 户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。 按其绝缘支柱结构的不同可分为单柱式隔离开关、双柱式隔离开关、三柱式隔离开关。其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。 隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。 主要功能：带负荷分断和接通线路。 什么是真空断路器？ 因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。 真空断路器是3～10kV，50Hz三相交流系统中的户内配电装置，可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所，断路器可配置在中置柜、双层柜、固定柜中作为控制和保护高压电气设备用。 1）工作原理是：当动、静触头在操作机构的作用下分闸时，触头间产生电弧，触头表面在高温下挥发出蒸汽，由于触头设计为特殊形状，在电流通过时产生一磁场，电
感谢您使用我公司产品！ 产品投入运行之前，请详细阅读本说明书！ 目录 1. 概述 -------------------------------------------------2 1.1 主要用途及适用范围 --------------------------------2 1.2 使用环境条件 --------------------------------------2 2. 技术参数 ---------------------------------------------3 2.1 开关本体需要提供的技术参数 ------------------------3 2.2 控制器技术参数 ------------------------------------3 3. 功能与特点 -------------------------------------------4 3.1 控制器的功能 --------------------------------------4 3.2 控制器的特点 --------------------------------------4 3.3 结构特点 ------------------------------------------5 4. 线路故障处理 -----------------------------------------5 5. 安装与连接 -------------------------------------------6 5.1 柱上安装图 ----------------------------------------6 5.2 控制器与开关的连接 --------------------------------7 6. 控制器控制面板 ---------------------------------------8 6.1 操作面板示意图 ------------------------------------8 6.2 按键的使用 ----------------------------------------8 6.3 参数设置表 ----------------------------------------8 7. 外形尺寸及重量-----------------------------------------10
J N F D R分界开关控制器 说明书B The latest revision on November 22, 2020
2000系列保护装置 JN-FDR2000分界开关控制器 工程应用指南 Engineering guide 河北杰能电气设备有限公司 Version
目录 概述 10kV架空配电线路T接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果故障性质是永久的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配电网中常见的波及事故，对社会将造成恶劣影响。 用户分界负荷开关是解决上述波及事故的理想设备，该设备安装于10kV架空配电线路的责任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。 用户分界负荷开关控制器是专门用于分界开关本体的智能控制。实现保护控制功能和通信功能，控制器与开关本体通过控制电缆和航空接插件进行电气连接，实现其保护及自动监控功能。该产品广泛适用于城乡10kV架空配电线路用户。应用示意图如下： 故障分界开关应用示意图
技术参数 使用环境条件 a) 环境温度：户外 -40℃～+80℃ b) 抗震能力：地面水平加速度、地面垂直加速度同时作用持续三个正弦波，安全系数 c) 最大日温差： 25℃ d) 日照强度： cm2(风速s时) e) 最大风速：≤25m/s f) 最大覆冰厚度： 10mm g) 运行环境：户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所 技术指标
负荷开关隔离开关断路 器的区别 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
隔离开关、负荷开关、断路器的区别负荷开关是可以带负荷分断的，有自灭弧功能。隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。 负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。 隔离开关不具备保护功能，负荷开关有过载保护的功能。负荷开关和熔断器的组合电器能自动跳闸，具备断路器的部分功能。而断路器可具有短路保护、过载保护、漏电保护等功能。 负荷开关和断路器的本质区别就是他们的开断容量不同，断路器的开断容量可以在制造过程中做的很高但是负荷开关的开断容量是有限的。负荷开关的保护一般是加熔断器保护，只有速断和过流。断路器主要是依靠加电流互感器配合二次设备来保护。 负荷开关主要用在开闭所和容量不大的配电变压器（小于800KVA)。 断路器主要用在经常开断负荷的电机和大容量的变压器以及变电站里。负荷开关是可以分断正常负荷电流，具有一定的灭弧能力；隔离开关不具备任何分断能力，只能在没有任何负荷电流的情况下开断，起到隔离电气的作用，他一般装在负荷开关或断路器的两端，起到检修负荷开关或断路器时隔离电气的作用；断路器具有分断事故负荷的作用，与各种继电保护配合，起到保护电气设备或线路的作用；
隔离开关是在断开位置满足隔离要求的开关，负荷开关是能分断正常负荷电流的开关。断路器是具有过载\、短路和欠电压保护的保护电器 隔离开关又叫检修开关，是检修时有一个明显的断开点；它只可以断开小符合电流，一般来说不允许带负荷拉隔离。 断路器一般用在低压的照明，动力部分，可以起到自动切断电路的作用，而隔离开关是用在高压部分的，在变电所，高压进线先进隔离开关，然后接到变压器的一次侧，这样可以实现控制高压进线通、断的功能。 隔离开关是在电气线路中起到一个明显断开点的作用,就是电气隔离，用于保证电气检修时的安全。在故障时不能动作，对线路和设备没保护作用。 断路器有过载和短路保护等许多功能,可一但下端的负载有问题需要维修是,隔离开关起到电气隔离的作用。而断路器的爬电距离不够。 现在有一种带隔离功能的断路器，是将普通断路器和隔离开关的功能二合一。 带有隔离功能的断路器也可以替代隔离开关,只要你不怕钱多烧的就行,其实隔离开关一般是不能带负荷操作的。而断路器却有短路,过载保护,欠压等等保护功能。而隔离开关不只是用在高压处,低压处也有很多有用隔离开关的。为了检修,事故切除等等。 要注意的一点是,送电时要先合隔离开关后合断路器,断电时要先断断路器后断隔离开关。总之是为了不带负荷操作。所以用倒闸的顺序。 隔离开关是为检修而准备的，断路器是为保护而准备的。
2.分界负荷开关的性能和主要作用 2.1性能及结构 一般分界负荷开关由开关本体及测控单元两大部分构成 我单位目前使用的分界负荷开关其主要功能：运行中自动隔离用户侧相间短路故障、自动切除用户侧接地故障，并可用于操作拉合负荷电流。 分界负荷开关带有一套内置电压互感器、一套内置电流互感器；有CPU内部处理器和通讯模块；故障跳闸时带有电压判定和故障记忆；具备跳闸闭锁功能。 分界负荷开关适用于10kV中性点不接地、经消弧线圈接地或经低电阻接地系统的10kV架空配电线路与用户（含临时用户）的分界。 2.2主要作用 2.2.1自动切除单相接地故障 当用户支线发生单相接地故障时，分界开关自动分闸，甩掉故障支线，保证变电站及馈线上的其它分支用户安全运行。 2.2.2自动隔离相间短路故障 当用户支线发生相间短路故障时，分界负荷开关在变电站出线保护跳闸后，立即分闸甩掉故障线路。变电站出线开关重合后，故障线路被隔离，使馈线上的其它分支用户迅速恢复供电。 2.2.3快速定位故障点 用户支线故障造成分界开关动作后，仅责任用户停电，并可主动上报故障信息，使电力公司能迅速明确事故点，及时进行现场处理，使故障线路尽早恢复供电。 2.2.4监控用户负荷 分界负荷开关可将检测数据传送电力治理中心，实现对远方负荷的实时监控。 2.3分界负荷开关的故障处理方式 分界负荷开关的故障处理方式见表2。 表2 分界负荷开关的故障处理方式
3分界负荷开关的定值与变电站出线保护定值配合问题 3.1对于中性点不接地或经消弧线圈接地系统 相间短路动作电流定值：应考虑可靠躲过支线的最大负荷电流。动作时限应与变电站出线保护重合闸动作时间相配合，在重合闸动作之前，分界负荷开关动作跳闸。由于北京地区10kV馈线保护重合闸一般整定为1s，可选择0.3～0.5s。 单相接地动作电流定值：零序电流动作定值，根据架空线路截面和长度确定，应考虑躲过线路对地电容电流。由于在中性点不接地或经消弧线圈接地系统中，发生单相接地故障，变电站出线保护不跳闸，只发出接地信号，答应短时间接地运行。为了便于判定故障，此时分界负荷开关的动作时限，应考虑躲过瞬间接地时限，并在变电站发出接地信号之后再动作跳闸，可选择6～8s。 3.2对于中性点经小电阻接地系统 相间短路动作电流定值：同上。 单相接地动作电流定值：中性点经小电阻接地系中，由于变电站10kV架空出线 一般配置两段零序保护，一段120A、时限为0.2s；二段20A、时限为1s。因此，此时分界负荷开关的零序电流动作定值和动作时限，应与变电站零序保护相配合，选择0s。 4分界负荷开关在运行维护中应注重的问题 应定期检查分界负荷开关本体及控制器外观是否完好；分界负荷开关指示状态是否正确，运行状态下是否储能；瓷瓶有无裂纹、损伤；分界负荷开关引线间距是否符合规程要求；各部位连接是否紧固、有无过热现象；避雷器是否完好；接地装置是否完好、有无锈蚀；控制器指示灯有无闪烁告警。 检查分界负荷开关是否轮换或接地电阻摇测是否超期，安装有分界负荷开关的用户内部设备相间有无故障，变电站馈线断路器跳闸重合成功后，应及时组织查找线路故障点，发现分界负荷开关分闸时，应及时向用电治理部门通报（分界开关动作后，控制器的故障指示灯持续闪烁48h）。 应定期安排对分界负荷开关清扫检查，检查周期与线路登杆清扫检查周期相同。原则上分界负荷开关运行超过10年应安排轮换检修。 5安装分界负荷开关应注重的问题 分界负荷开关装置只能装于分支线路或末端线路上，不得串连使用，见图2。
高压断路器：高压断路器它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等。 高压隔离开关：高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用，其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用于切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。 高压负荷开关：高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 区别： 1、高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。 2、高压隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。 3、高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分断路器
不具隔离功能，也有少数断路器具隔离功能。 4、高压隔离开关不具备保护功能，高压负荷开关的保护一般是加熔断器保护，只有速断和过流 5、高压断路器的开断容量可以在制造过程中做的很高。主要是依靠加电流互感器配合二次设备来保护。可具有短路保护、过载保护、漏电保护等功能。
隔离开关、负荷开关、断路器的区别 负荷开关是可以带负荷分断的，有自灭弧功能。隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。 负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。 隔离开关不具备保护功能，负荷开关有过载保护的功能。负荷开关和熔断器的组合电器能自动跳闸，具备断路器的部分功能。而断路器可具有短路保护、过载保护、漏电保护等功能。 负荷开关和断路器的本质区别就是他们的开断容量不同，断路器的开断容量可以在制造过程中做的很高但是负荷开关的开断容量是有限的。负荷开关的保护一般是加熔断器保护，只有速断和过流。断路器主要是依靠加电流互感器配合二次设备来保护。 负荷开关主要用在开闭所和容量不大的配电变压器（小于800KVA)。 断路器主要用在经常开断负荷的电机和大容量的变压器以及变电站里。
负荷开关是可以分断正常负荷电流，具有一定的灭弧能力；隔离开关不具备任何分断能力，只能在没有任何负荷电流的情况下开断，起到隔离电气的作用，他一般装在负荷开关或断路器的两端，起到检修负荷开关或断路器时隔离电气的作用；断路器具有分断事故负荷的作用，与各种继电保护配合，起到保护电气设备或线路的作用； 隔离开关是在断开位置满足隔离要求的开关，负荷开关是能分断正常负荷电流的开关。断路器是具有过载\、短路和欠电压保护的保护电器 隔离开关又叫检修开关，是检修时有一个明显的断开点；它只可以断开小符合电流，一般来说不允许带负荷拉隔离。 断路器一般用在低压的照明，动力部分，可以起到自动切断电路的作用，而隔离开关是用在高压部分的，在变电所，高压进线先进隔离开关，然后接到变压器的一次侧，这样可以实现控制高压进线通、断的功能。 隔离开关是在电气线路中起到一个明显断开点的作用,就是电气隔离，用于保证电气检修时的安全。在故障时不能动作，对线路和设备没保护作用。
负荷开关是能在正常工作状态下关合和切断负载电流、励磁电流、充电电流和电容器组电流的开关电器。 隔离开关是即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。 断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。 因为规范有要求，在一些回路中要求有明显的断开点，所以负荷开关可以单独使用，因为在回路中可以看到明显的断开点，而在断路器一般要和隔离开关配合使用，以保证回路中有明显的断开点,隔离开关不能带负荷操作，也就是隔离开关不能开通电的情况下进行分合闸，而负荷开关，顾名思义，就是可以带负荷操作，也就是可以在通电的情况先分合闸。 负荷开关，隔离开关还有断路器都有高低压之分； 1、对应负荷开关来说：高压气式高压开关结构高压负荷开关主要有6种： ①固体产气式高压负荷开关：利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧，其结构较为简单，适用于35千伏及以下的产品。 ②压气式高压负荷开关：利用开断过程中活塞的压气吹灭电弧，其结构也较为简单，适用于35千伏及以下产品。 ③压缩空气式高压负荷开关：利用压缩空气吹灭电弧，能开断较大的电流，其结构较为复杂，适用于60千伏及以上的产品。 ④SF6式高压负荷开关:利用SF6气体灭弧，其开断电流大，开断电容电流性能好，但结构较为复杂，适用于35千伏及以上产品。 ⑤油浸式高压负荷开关：利用电弧本身能量使电弧周围的油分解气化并冷却熄灭电弧，其结构较为简单，但重量大，适用于35千伏及以下的户外产品。 ⑥真空式高压负荷开关：利用真空介质灭弧，电寿命长，相对价格较高，适用于220千伏及以下的产品。 而低压负荷开关又称开关熔断器组。适于交流工频电路中，以手动不频繁地通断有载电路；也可用于线路的过载与短路保护。断电路由触刀完成，过载与短路保护由熔断器完成。 2、对于隔离开关来说高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。按其绝缘支柱结构的不同可分为单柱式隔离开关（single-column disconnector)、双柱式隔离开关（double-column disconnector)、三柱式隔离开关（three-column disconnector)。其中单柱式刀闸在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。在超高压输电情况下，变电所采用单柱式刀闸后，节约占地面积的效果更为显著。 在低压设备中主要适用于民宅、建筑等低压终端配电系统。主要功能：带负荷分断和接通线路这里要注意的是在低压终端配电中，隔离开关时可以带负荷分段的！其余的情况下，还有高压情况下，是不可以的！ 3、对于断路器来说 高压断路器是发电厂、变电所、配电室等主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路以及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围。因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等。而低压断路器又称自动开关，俗称＂空气开关＂也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。 他们之间的区别为： 1、负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。 2、隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。 3、负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。 4、隔离开关不具备保护功能，负荷开关的保护一般是加熔断器保护，只有速断和过流 5、断路器的开断容量可以在制造过程中做的很高。主要是依靠加电流互感器配合二次设备来保护。可具有短路保护、过载保护、漏电保护等功能。
10kV架空线路分界（支）智能负荷开 关技术规范书 工程项目： XXX公司 年月
1．总则 1.1本规范书适用于本合同的设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。是相关设备招标书/订货合同的技术条款。 1.2本智能开关适用于与变电站10kV出线断路器（开关）配合，不依赖通信及控制终端，实现架空线路分界（支）、T接短线路或末端用户相间故障、单相接地故障的隔离。 1.3供方须执行现行国家标准和电力行业标准。有矛盾时，按要求较高的标准执行。遵循的主要现行标准如下： 开关部分 DL402-2007 高压交流断路器订货技术条件 GB/T11022—1999 高压开关设备控制和设备标准的共同技术条件GB311.1—1997 高压输变电设备的绝缘配合 GB763－1990 交流高压电器在长期工作时的发热 GB3309—1989高压开关设备常温下机械试验 GB2706－1989 交流高压电器动热稳定试验方法 GB1208－1997 电流互感器 DL/T726—2000 电力用电压互感器订货技术条件 DL/T844—2003 12kV少维护户外配电开关设备通用技术条件 控制终端部分 GB/T7261-2000 继电器及装置基本试验方法 GB/T11287-2000 量度继电器和保护装置的振动试验（正弦）（idt IEC 60255-21-1：1988） GB/T14537-1993 量度继电器和保护装置的冲击与碰撞试验 （idt IEC 60255-21-2：1988） GB/T17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗 扰度试验 (idt IEC 61000-4-4：1995)
断路器FDR系列用户分界开关控制器 1.主要用途及适用范围10kV架空配电线路T接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果故障性质是永久的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配电网中常见的波及事故，对社会将造成恶劣影响。用户分界负荷开关是解决上述波及事故的理想设备，该设备安装于10kV架空配电线路的责任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。用户分界负荷开关控制器是专门用于分界开关本体的智能控制。实现保护控制功能和通信功能，控制器与开关本体通过控制电缆和航空接插件进行电气连接，实现其保护及自动监控功能。该产品广泛适用于城乡10kV架空配电线路用户。 2 使用环境条件 a) 环境温度：户外-40℃~ 80℃ b) 抗震能力：地面水平加速度0.3g、地面垂直加速度0.15g同时作用持续三个正弦波，安全系数 1.67 c) 最大日温差：25℃ d) 日照强度：0.1W/cm2(风速0.5m/s时)
e) 最大风速：≤25m/s f) 最大覆冰厚度：10mmg) 运行环境：户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所 h) 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。 3控制器的功能* LED状态指示* 分闸电流闭锁* 相间故障识别* 事件记录 * 零序保护* 实时时钟* PDA测控(FD R-13除外)* 遥控(注：PDA控制分闸后，遥控合闸无效。）4控制器的特点* 分合闸回路采用防误动软硬件设计，并具有防跳功能；* 零序电流可以区分区内和区外故障；* 遥控分合闸采用了防止误动设计；* 参数可由编码数字开关设置或PDA设置；* 参数可由PDA读取(FDR-13除外)。 5结构特点 a) 控制器为独立防水密封体，圆柱形结构，微机型的继电保护及监控装置； b) 控制器具有耐候性强、抗凝露的防护特点和体积小重量轻的结构特点； c) 通过航空接插件及多芯控制电缆与开关本体进行连接，连接可靠性好、防护等级高。 6．线路故障处理控制器输入信号共四个，A相电流、C相电流、零序电流、PT电压。控制器通过实时监测上述
高低压开关柜中隔离开关与负荷开关的区别 隔离开关合负荷开关是在高低压开关柜中常用的两种开关电器。它们的作用都是接通和断开电路。但是它们又有很大的区别，分别在高低压开关柜中起着不同但很重要的作用。今天，山西开关柜厂家锦泰恒就给大家介绍一下高低压开关柜中隔离开关和负荷开关的区别。 一、负荷开关有灭弧装置，而隔离开关没有这样的装置。 那么有没有这个灭弧装置又有什么不一样呢？所谓的灭弧装置就是为了能够更好的帮助到开关电器的断开以及闭合，还能够有效的限制电弧，帮助电弧熄灭。有这样的一种灭弧装置，对开关电器来说就比较安全一些。所以大部分的开关电器里面都是有灭弧装置的。特别是家庭用的开关电器。 二、两者所切断的电流不一样。 因为隔离开关没有灭弧装置，所以只适合切断无负荷的电流，无法切断负荷电流、短路电流，所以隔离开关电器只能在电路安全断开
的情况下才能安全的进行操作，并且是严谨带有负荷操作，以免造成安全事故。负荷开关因为有灭弧装置，所以能够切断过载电流以及额定的负荷电流，但是同样的不能切断短路电流。 三、两者的作用不同。 隔离开关因为没有灭弧装置，所以只能为高低压开关柜中需带电部分以及需停电部分起到隔离的作用，以此来保证人员对高低压开关柜的维修与检查，保证人员的安全。而负荷开关是应用于固定式的高低压开关柜，可以切断高低压开关柜中的故障电流以及额定的电流，所以两者的作用不同，但是两者都是应用于高低压开关柜。 隔离开关一般只有在电路断开是才能操作，在各种电气设备中，隔离开关的使用量是最多的。负荷开关可以用来在检修设备是隔离电源。 隔离开关和负荷开关都用于高低压开关柜中，用于低压开关柜中的为低压隔离开关和低压负荷开关，而用于高压开关柜中的是高压隔离开关和高压负荷开关。
10kV架空线路分界（支）智能负荷开关技术规范书（2010.01） 工程项目： 广西电网公司 年月
1．总则 1.1本规范书适用于本合同的设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。是相关设备招标书/订货合同的技术条款。 1.2 本智能开关适用于与变电站10kV出线断路器（开关）配合，不依赖通信及控制终端，实现架空线路分界（支）、T接短线路或末端用户相间故障、单相接地故障的隔离。 1.3供方须执行现行国家标准和电力行业标准。有矛盾时，按要求较高的标准执行。遵循的主要现行标准如下： 开关部分 DL402-2007 高压交流断路器订货技术条件 GB/T11022—1999 高压开关设备控制和设备标准的共同技术条件GB311.1—1997 高压输变电设备的绝缘配合 GB763－1990 交流高压电器在长期工作时的发热 GB3309—1989高压开关设备常温下机械试验 GB2706－1989 交流高压电器动热稳定试验方法 GB1208－1997 电流互感器 DL/T726—2000 电力用电压互感器订货技术条件 DL/T844—2003 12kV少维护户外配电开关设备通用技术条件控制终端部分 GB/T7261-2000 继电器及装置基本试验方法 GB/T11287-2000 量度继电器和保护装置的振动试验（正弦）（idt IEC 60255-21-1：1988） GB/T14537-1993 量度继电器和保护装置的冲击与碰撞试验 （idt IEC 60255-21-2：1988） GB/T17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群 抗扰度试验 (idt IEC 61000-4-4：1995)
2000系列保护装置 JN-FDR2000分界开关控制器 工程应用指南 Engineering guide 河北杰能电气设备有限公司 Version 目录 概述 ........................... 技术参数 ....................... 特点功能 ....................... 使用说明 ....................... 安装连接 ....................... 附录A 短信数据格 式 ............................. 概述 10kV 架空配电线路T 接的用户内 部发生故障时，如故障在其进线段，或故障 虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果故障性质是永久的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配电网中常见的波及事故，对社会将 造成恶劣影响。 用户分界负荷开关是解决上述波及事故的理想设备，该设备安装于10kV 架空配电线 路的责任分界点处，可以实现自动切除单相
接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。 用户分界负荷开关控制器是专门用于分界开关本体的智能控制。实现保护控制功能和通信功能，控制器与开关本体通过控制电缆和航空接插件进行电气连接，实现其保护及自动监控功能。该产品广泛适用于城乡10kV 架空配电线路用户。应用示意图如下： 故障分界开关应用示意图 技术参数 使用环境条件 a) 环境温度：户外 -40℃～+80℃ b) 抗震能力：地面水平加速度、地面垂直加速度同时作用持续三个正弦波，安全系数 c) 最大日温差： 25℃ d) 日照强度： cm2(风速s时) e) 最大风速：≤25m/s f) 最大覆冰厚度： 10mm g) 运行环境：户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所 技术指标
陈瑞民(珠海许继电气有限公司) 摘要：城乡电网支线的故障造成10kV干线停电的事故在不断提升，支线的故障已越来越成为影响配网安全运行的主要因素，结合绵阳电业局10kV支线线路故障的具体情况，须解决的问题是该成套装置能实现自动切除被控10kV线路支线的单相接地和相间短路故障。实践表明，分界断路器成套装置在10kV线路支线发生故障时，具备就地处理故障的能力。 关键词：10kV配电分界断路器成套装置用户分支线路 1 背景 随着城网、农网改造的不断深化，在我国10kV配电网的运行中，供电的可靠性和安全性在不断提高，主干线出现故障和事故的比率已大大降低，但支线等10kV用户进线事故造成主干线停电的比率却在不断升高，因单一用户的故障及保护配合不当而波及整条10kV馈线停电的事故时有发生。支线故障已越来越成为影响配网安全运行的主要因素。 2 用户分支线路的现状 目前，10kV架空配电线路至各用户支线入口处大量使用着户外柱上开关和隔离开关，但仍有以下局限性。 2.1 多为手动开关，主要用于正常分、合线路负荷电流和隔离电源的作用，不具有自动隔离用户侧事故的功能。 2.2 近几年来虽然出现了一些可以隔离故障的负荷开关装置，但对于相间短路故障不能直接切除，必须等变电站跳闸后，才能隔离相间短路故障，继而造成全部线路瞬时停电，这种故障处理模式，对于故障的选择性较差。
2.3 不具备重合闸功能，而鉴于我国气候的特殊性，瞬时性故障较多，一旦造成用户10kV停电，必须进行人为巡线确定故障点及故障类型进行故障排除，然后进行手动重合闸，恢复供电，这种故障处理模式的缺点是故障恢复供电时间较长。 3 解决故障现状的方法 要解决绵阳地区用户分支线故障问题，需采用一种适用于架空配电线路T 接点处，用于自动、直接切除用户端接地或短路故障及快速恢复用户端瞬时性故障供电，且能对线路进行实时监控的设备，要有以下几方面要求： 3.1 10kV线路短路、接地故障快速检测，自动、快速故障切除技术，能够适应各种不同的10kV系统中性点接地方式。 3.2 断路器本体具备可靠的灭弧、绝缘性能，卓越的开断性能和开断速度。 3.3 成套装置具备长期免维护性能，采用无油、全密封、共箱、防爆、防潮、防凝露结构设计。 3.4 装置与站内线路保护设备能够良好配合。 3.5 三相零序一体式组合CT 的研制，三相一次CT 和零序CT在线路短路、接地故障时具备良好的抗饱和性能。 3.6 线路故障的准确定位和事后追忆功能。 3.7 具备长期免维护和运行性能好等优点的后备储能电源系统。 绵阳供电公司于2009 年8 月推广使用了智能型分界断路器成套装置，来应对用户线路故障而波及配电网停电等问题。智能型分界断路器成套装置是一种应用于10kV 架空网配电线路责任分界点处，可以实现自动切除10KV配电网线路单相接地故障和相间短路故障及快速恢复瞬时性故障供电的柱上设备，它能够避免因单一用户的故障及保护配合不当而波及整条馈线停电的事故;当配置光纤、GPRS 等通信设备后，可与后台主站通信，实现10kV 线路的实时监控功能和配电网络的动态管理功能，从而也可以达到合
