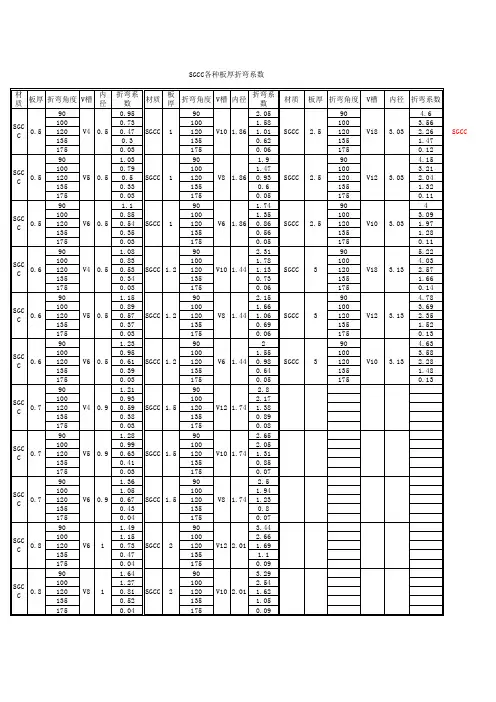

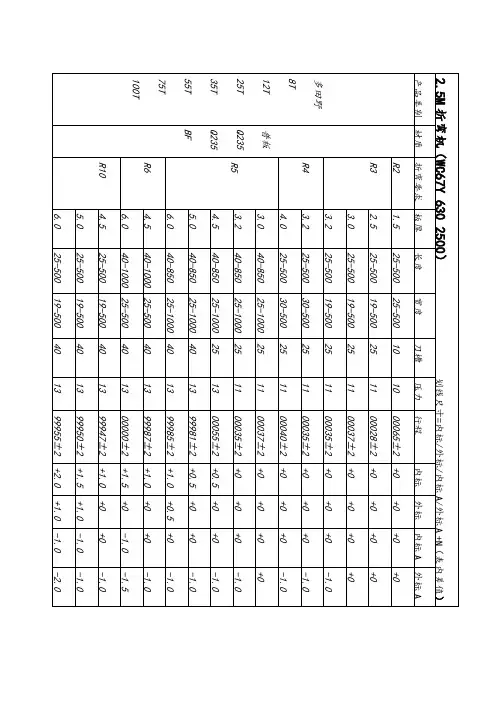

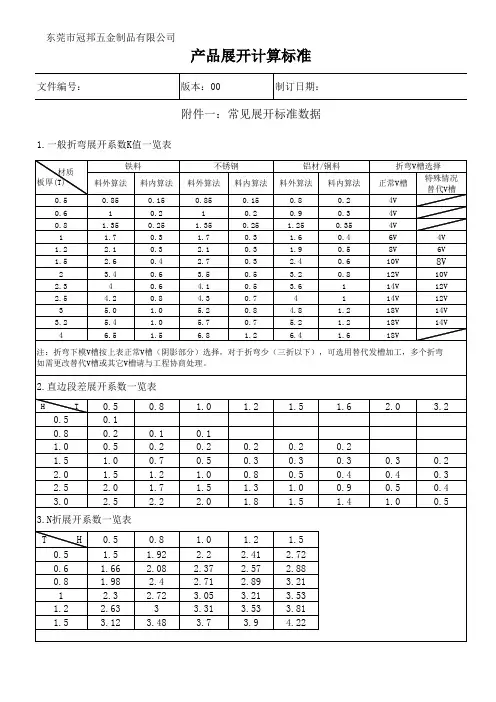

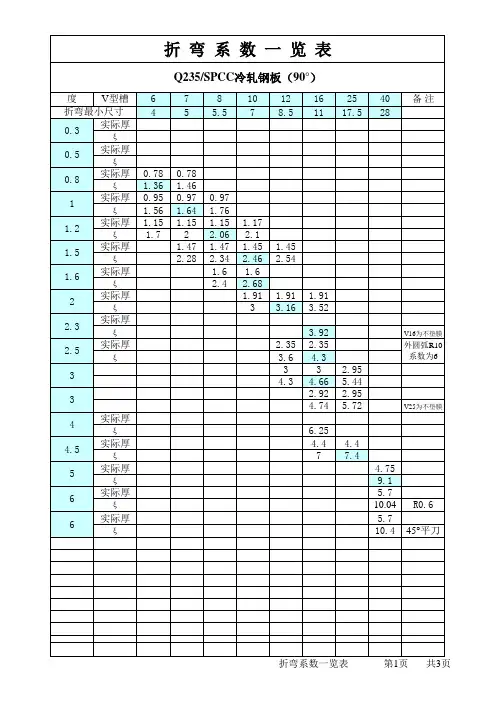

板厚备注
318V 材料
常用V槽槽宽
折弯系数（内
最小折弯高度
最小距离折弯特征变形
212V SECC电解板SPCC优质冷轧板
SGCC
0.5～0.84V
0.1
0.62.50.21.27V 0.3L=V/2+T 如需要换小槽折，K 值必须随之增大，增加一个槽位K值增加0.2MM.(如T1.2料改用6V时，K=0.65MM).
L≤2T
1.5
8V 0.51.60.9
425V
1.尺寸需设公差的因适当改变K 值，（如:SPCC T=1.0 L=15+0.3-0其K值应改为0.48 增加公差中值的一半.）
0.85V 0.216V 3562SUS不锈钢
0.5～0.82.51.2L=V/2+T 如需要换小槽折，K 值必须随之增大，增加一个槽位K值增加0.15MM.(如T1.2料改用6V时，K=0.5MM).
L≤2T
1.51.64 1.尺寸需设公差的因适当改变K 值，（如:SUS T=1.0 L=15+0.3-0其K值应改为0.38 增加公差中值的一般.）
0.8156CU+AL+PC
0.5～0.82.53L=V/2+T 如需要换小槽折，K 值必须随之增大，增加一个槽位K值增加0.25MM.(如T1.2料改用6V时，K=0.75MM).
L≤2T
1.51.6
211.2注：0.5以下板材K值为0.1，内尺寸对接即可！
编辑：
确认：
承认：
4 1.尺寸需设公差的因适当改变K 值，（如:CU T=1.0 L=15+0.3-0其K值应改为0.48 增加公差中值的一般.）
0.856
