文件编号：LGK/ZL-04 CO2气体保护焊 通用焊接工艺规范 编制： 审核： 批准：
目录 1 适用范围 (3) 2 引用标准 (3) 3 技术要求 (3) 3.1 焊前准备 (3) 3.1.1 焊前检查 (3) 3.1.2坡口准备 (3) 3.2焊接材料 (4) 3.2.1焊丝 (4) 3.2.2保护气体 (4) 3.2.3焊接电源 (5) 3.3焊接参数 (5) 3.3.1焊接电流 (7) 3.3.2焊接电压 (7) 3.3.3气体流量 (7) 3.4操作要求 (7) 3.4.1焊接方法 (7) 3.4.2引弧 (7) 3.4.3收弧 (7) 3.4.4定位焊 (7) 3.5焊后检验 (7)
CO2气体保护焊通用焊接工艺规范 1．适用范围 本通用工艺适用于本单位燃烧器低碳钢、低合金钢及不锈钢结构件焊接时所采用CO2混合气体保护焊的焊接工艺。 2．引用标准 GB700 碳素结构钢 GB3087 低中压锅炉用无缝钢管 GB5310 高压锅炉用无缝钢管 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T8110气体保护电弧焊用碳钢、低合金钢焊丝 YB/T5092 焊接用不锈钢丝 3．技术要求 3.1焊前准备 3.1.1焊前检查： 1）组焊工件前应先检查其尺寸和位置是否正确，然后按定位焊要求焊接定位焊缝。 2）选择焊丝直径，确定焊接顺序，装配好焊丝、焊枪，接通电源，打开气体检测开关，调整气体流量；按下焊枪开关，检查送丝是否通畅，然后调节好电流、电压值。 3）试焊，焊接一块板厚相当的试板，看焊接规范是否为最佳。 3.1.2坡口准备 1）焊缝的坡口形式和尺寸应符合设计图纸及工艺文件的要求，当无规定时，应符合GB/T985.1的要求。 2）焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。 3）焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、
通用焊接工艺规程 发布日期：2009-9-29 | 阅读次数：4651 -------------------------------------------------------------------------------- （转）通用焊接工艺规程2009年08月15日星期六 16:23通用焊接工艺规程 通用焊接工艺(一) 1 总则 本通用工艺适用于我公司采用手工电弧焊、埋弧自动焊，钨极氩弧焊及熔化极CO2气体保护焊工艺的各类钢制压力容器的焊接。 2 焊工 2.1 焊工必须按《锅炉压力容器焊工考试规则》进行考试，并取得焊工合格证，方能在有效期内从事合格项目的焊接工作。 2.2 焊接前焊工必须了解所焊焊件的钢种、焊接材料、焊接工艺要点。 3 焊接方法 3.1 下列焊缝一般采用埋弧焊 3.1.1 10≤δ≤60的拼接焊缝； 3.1.2 直径φ≥1000mm且δ≥10mm的A、B缝内、外口；600mm≤直径φ＜1000mm的A、B缝外口。 3.2 下列焊缝一般采用手工焊： 3.2.1 直径φ≥1000mm且δ＜10mm的A、B缝内、外口； 3.2.2 600mm≤直径φ＜1000mm的A、B缝内口 3.2.3 直径φ≥89mm接管与法兰B类缝外口； 3.2.4 C、D 类焊缝。 3.3 下列焊缝一般采用钨极氩弧焊： 3.3.1 直径φ≥1000mm 且δ≤8mm的A、B类缝打底焊； 3.3.2 600mm≤直径φ＜1000mm的A、B类缝打底焊； 3.3.3 直径φ≥89mm接管与法兰B类缝打底焊； 3.3.4 φ＜89mm的接管与法兰B缝焊接； 3.3.5 图样要求采用氩弧焊的C、D类焊缝焊接。 3.4 下列焊缝一般采用熔化极CO2气体保护焊： 3.4.1 塔器的裙座和底座环的焊接； 3.4.2 容器和换热器等设备的鞍座和支座的焊接。 4 焊接材料 4.1 根据产品图纸或JB/T4709《钢制压力容器焊接规程》的规定选用相应的焊接材料。 4.2 焊条、焊丝、焊剂必须具有产品质量证明书，并符合相应的标准规定，经验收或复验合格后方可使用。 4.3 焊条存放处必须干燥，焊条应堆放整齐，分类、分牌号存放，避免混乱。 4.4 焊条、焊剂使用前应按说明书规定进行烘烤，焊条领用时须用焊条筒存放，随取随用。连续使用的焊剂应过筛，除去其中的尘土和粉末。 4.5 焊丝表面应无铁锈、氧化皮、油污等污物。 4.6 焊接用保护气体的纯度必须达到规定的标准要求，有含水量要求的要严格控制其含水量。 5 焊缝坡口形式与基本尺寸 5.1 采用手工焊的坡口形式和基本尺寸规定如下：
1 适用围 1.1 本守则规定了压力容器受压元件下料的通用技术要求。本工艺守则规定了下料工序的操作要点、质量要求和控制的主要容。 1.2 本守则适用于压力容器制造零部件的下料工序。 2 引用标准 《压力容器安全技术监察规程》 GB150-98《钢制压力容器》（第1、2号修改单） GB151-99《管壳式换热器》（第1号修改单） 公司《质量手册》及相关程序文件、管理制度 3 材料 3.1压力容器用材料的质量及规格应符合《压力容器安全技术监察规程》、GB150-2011《钢制压力容器》、GB151-2012《管壳式换热器》及相应国家标准、行业标准的规定。 3.2 制造压力容器受压元件的材料必须具有材料生产单位按照相应标准规定提供的质量证明书（原件）。质量证明书的容必须齐全、完整，并应有材料生产单位质量检验部门盖章确认。如质量证明书为材料生产单位出具的复印件，应由材料销售单位在质量证明书的复印件中加盖销售单位质量检验章和经办人章。 3.3 购进的压力容器受压元件用材，应有明显清晰的标志，且和质量证明书一致，图样及相关标准要求复验及对质量证明书中的某项性能有怀疑时均需复验，没有完成的材料检验，未经材料责任师签署验收
入库单的材料不得进入下料现场。 3.4 投入下料现场的材料未种植本单位材料代号标识及检查员见证标识，不允许进行划线下料。 3.5 主要受压元件用材必须进行标记的种植，且应经材料检查员确认。在使用中始终保留有标识，当制造中需要使用时，应进行标记的移植，并有材料检验员的确认标记。主要受压元件包括：压力容器中筒体，封头（端盖），人孔盖、人孔法兰、人孔接管、膨涨节、开孔补强圈、设备法兰、换热器的管板和换热管、M36mm以上的设备主螺栓及直径大于等于250mm的接管和管法兰。 3.6 标记位置 标记位置 图1 筒节钢板拼接标记位置

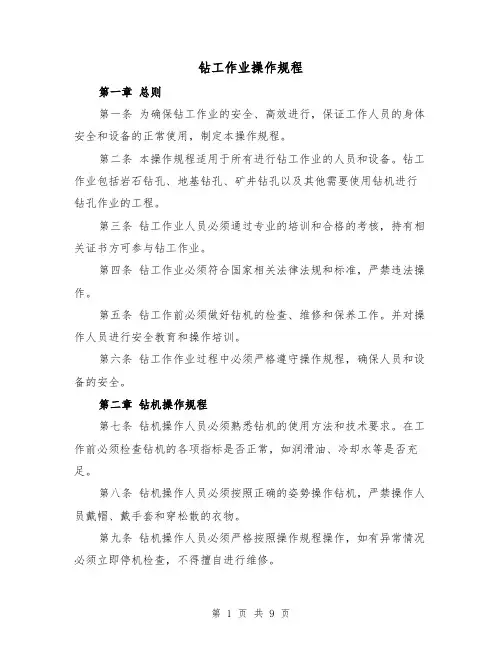

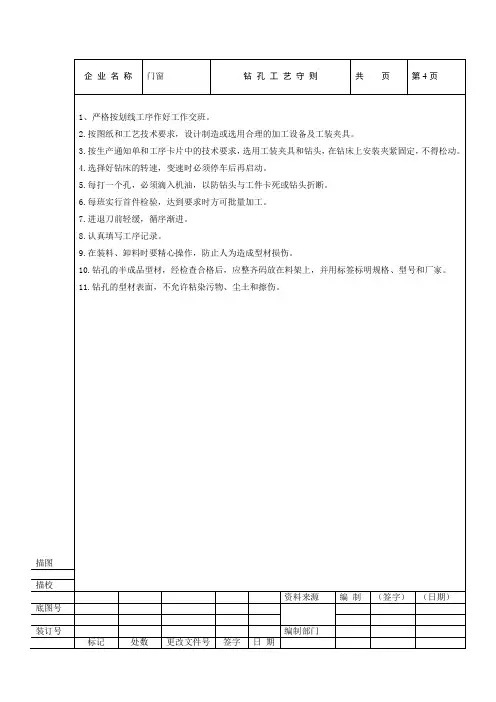

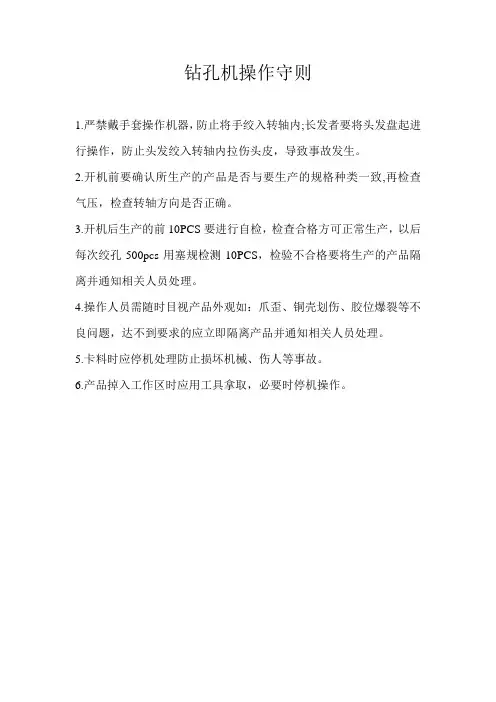

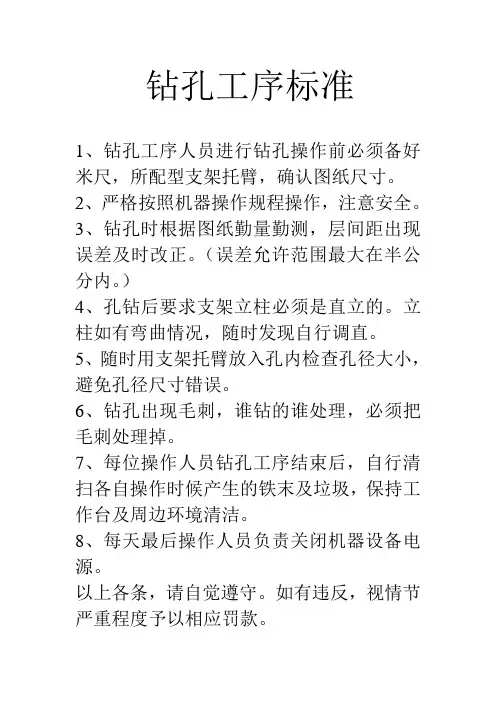

1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。规范安全操 作，防患于未然，杜绝安全隐患，以达到安全生产保证加工质量的目的。 2．范围：适用于本公司所有钻床加工作业。 3．职责：指导钻床操作者加工及设备维护、保养等工作。 4. 工作流程 4.1作业流程图 4.2.基本作业: 4.2.1.开机前对机床进行检查：开机前检查机床各手柄位置及传动部位是否合 理，并擦拭各滑动导轨、立柱，加施润滑油, 各油池、油盒、弹子油盅等按规定进行加油。 4.2.2.遛车，检查车头油泵及油位：车头箱手柄挂到最低档，开机运行3分钟。 并查看油窗油位是否达到了 1/3油窗位置，否则通知有关人员按规定加油。 4.2.3.查看当班作业计划：按作业计划顺序及进度要求进行作业，以满足生产 进度的需要。 4.2.4.阅读图纸及工艺：熟读图纸及加工工艺，确定加工基准和加工步骤；确

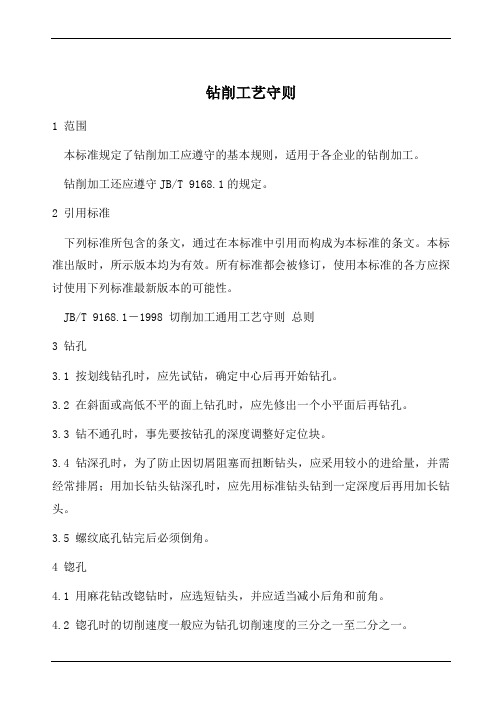

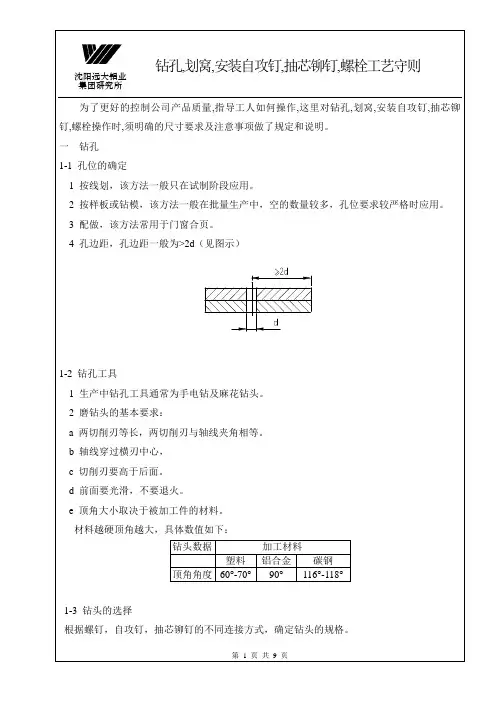

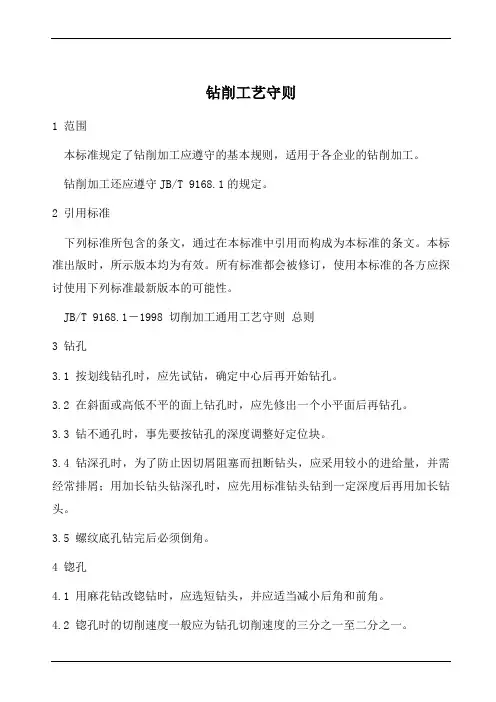

定加工所需工、量具等。 4.2. 5.自检待加工件；校对工、量具：按图纸及工艺取待加工件，钻前验线， 领取加工所需工、量具并进行校对。 4.2.6.自检：所有工件加工完了以后都要进行自检，发现问题须马上解决。 4.2.7.首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。 4.2.8.送检：工件加工完以后及时送检，不得锈蚀，送检过程中避免磕碰，并 在图纸上加工工艺栏及轮班作业计划签字（外加工件附送货单及自检报告）送检。 4.2.9.当班下班前,需将工、量具擦拭干净，送还工具室；擦拭机床清扫机床周 围所负责区域，工作台台面涂上一层防锈油,且关闭机床电源。 5.工艺守则： 5.1.钻孔 5.1.1.按划线钻孔时，应先试钻，确定中心后再开始钻孔。 5.1.2.在斜面或高低不平的面上钻孔时，应先修出一个小平面后再钻孔。 5.1.3.钻盲孔（不通）时，事先要按钻孔的深度调整好定位块。 5.1.4.钻深孔时，为了防止因切屑阻塞而扭断钻头，应采用较小的进给量，并 需经常排屑；用加长钻头钻深孔时，应先用标准钻头钻到一定深度后，再用加长钻头。 5.1.5.螺纹底孔钻完后，必须倒角。 5.2.锪孔 5.2.1.用麻花钻改制锪钻时，应选短钻头，并应适当减小后角和前角。 5.2.2.锪孔时的切削速度一般应为钻孔切削速度的1/3～1/2。 5.3.铰孔 5.3.1.钻孔后需绞孔时，应留合理的铰削余量。
手工电弧焊焊接工艺规程 ——编号HG—0001 目录 1、用途及说明 2、焊接设备及工辅具 3、焊接材料 4、焊工 5、焊接工艺 6、焊接质量检验 手工电弧焊工艺规程 （焊接说明书） 1 用途及说明 本工艺规程适合用于专业厂、生产车间生产的手工电弧焊总成，同时也是技术科、检查科、生产车间进行工艺设计、焊接质量检查及产品验收的依据。 2 焊接设备及工辅具 2.1 手工电弧焊电源种类 2.1.1 交流弧焊机 常用型号：BX-500、BX1-300、BX3-300等。 2.1.2 旋转式直流弧焊发电机 常用型号：AX1-500、AX3-300等。 2.1.3 弧焊整流器 常用型号：ZXG1-250、ZXG1-400等。 2.1.4 逆变弧焊整流器 常用型号：ZX7-250、ZX7-315等。 2.2 对设备的性能要求 2.2.1 要求弧焊电源具有良好的动特性及徒降的外特性。 2.2.2 应有较高的空载电压，使焊接过程中电弧燃烧稳定。 2.2.3 按GB8118-87规定要求，应具有一定的焊接电流可调围。 2.3 设备的选择依据 2.3.1 选择设备时要以产品图作为依据，根据焊接金属材质、焊条类型、焊接结构来选择弧焊电源的类型。 2.3.1.1使用酸性焊条焊低碳钢时，应优先考虑用交流焊机。 2.3.1.2使用碱性焊条焊接重要结构或合金钢、铸铁时，需选用弧焊整流器、弧焊发电机等直流电源。 2.3.1.3在弧焊电源数量有限，而焊接材料的类型又较多时，可选用通用性较强的交直流两用电源。 2.3.2 根据焊接结构所用材料、板厚围、结构形式等因素确立所需弧焊电源的容量，然后参照弧焊电源技术数据，选用相应的设备。
下料通用工艺守则 1.材料要求 1.1在材料领用时，核对工艺文件与所领材料的牌号、规格和材质证 明书是否一致。 2.划线 2.1在划线下料前应对钢材表面进行净化处理。 2.2下料前，下料人员应根据材料面积、牌号及图样尺寸进行排版、 放样。碳钢、低合金钢用石笔、弹粉线法，不锈钢用铅笔、弹粉线法。 2.3划线时筒体的卷制方向应与钢板轧制方向一致。考虑焊缝正确布置，尽量使相关部件避开纵环缝所规定的尺寸，对长度要求较严的部件，如换热器、塔器等，其筒体拼缝处应预留焊接接头收缩余量。 2.4筒节长度不小于300mm，筒节展开长应不小于1000mm。筒体拼接 不准出现十字焊缝，相邻筒节纵逢距离为3倍板厚。且不小于100mm。 2.5凡在工艺文件上规定有试板的，筒体或封头在下料划线时，应按要求同时划出试板材料，并按规定作出标记。产品焊接试板的宽度方向应是钢板的轧制方向。 2.6划线时应从板材或管材无原始标志的一端开始，以保证剩余材料 上有原始标识。 3.材料标志移植 3.1制造受压元件的材料应有可追溯的标志。在制造过程中，如原标
志被裁掉或材料分成几块时，按《材料标识可溯性》进行标志移植，并在材料分割前完成标志的移植。 3.2 有耐腐蚀要求的不锈钢以及复合钢板，不得在耐腐蚀面采用硬印 标记。 3.3低温容器受压元件不得采用硬印标记。 3.4每件板料上都应写明产品编号、件号、下料尺寸等。 4.下料 4.1除一般零件外，压力容器受压件应尽量采用刨边机和自动切割机 进行下料。 4.2碳钢、低合金钢一般采用氧-乙炔切割下料；不锈钢应采用等离 子弧切割。 4.3除切割时预留切割耗量外，切割后需机加工的零件，应预留加工 余量，一般参照以下数量：500mm之内每边加大3mm；510-1000mm 每边加大4mm；1000-2000mm每边加大6mm。 5.坡口加工 5.1凡需制备焊接坡口的，应严格按图样和工艺要求进行加工。 坡口应符合下列要求： a. 坡口表面不得有裂纹、分层、夹杂等缺陷； b. 标准抗拉强度下限值R m≥540MPa的低合金钢材及Cr-Mo低合金 钢材经热切割的坡口表面，加工完成后应按JB/T4730.4进行磁粉检测，I级合格； c. 施焊前，应清除坡口及两侧材表面至少20mm范围内（以离坡口
钣金加工-箱体结构焊接工艺守则 更新时间：2009-12-10 22:05:49 浏览次数：215 箱体结构焊接工艺守则 XX3-DCT-004SZ 1. 适用范围 本守则适用于箱体结构焊接。 2. 材料 电焊条、图纸和有关技术资料规定的半成品零部件和辅料。 3. 设备及工具： a. 交（直）流弧焊机,CO2保护焊。 b. 电焊钳、面罩。 c. 平台、柜体胎具（根据柜体结构大小配备）。 d. 钢卷尺、角尺。 e. 各种焊接夹具、手锤、清砂用尖锤扁铲等。 4. 准备工作 4.1 接受生产任务单后应熟悉所分配的任务，充分了解图纸中的技术要求和各部件焊接尺寸。 4.2 领取所有焊接部件，按图号分类堆放，便于操作时对号取件准确无误。 4.3 所有半成品件在运输过程中应轻拿轻放，防止因受外力碰磕、挤压，造成工件变形。 5. 工艺过程 5.1 操作者应熟悉自己经常使用的设备、胎具、工夹具、量具的性能及操作保养方法。 5.2 接受任务后应熟悉图纸和工艺文件，在图纸和有关技术文件没有弄懂以前切勿盲目施工。 5.3 工序转来的半成品零件和部件是否符合图纸和其他技术文件要求，如不符合技术要求，应找出原因及时解决，切不可将不合格的零部件组装到骨架结构上。 5.4 检查所有的使用的焊接工胎夹具应是合格的。
5.5 首件焊接的左右侧壁要按图纸严格检查，各部位尺寸，角度正确与否，如发现错焊或严重扭曲变形，应及时改正和整形。 5.6 基本骨架完成后，按图纸要求焊接电器元件的安装梁、板、支承件、门板、铰链及其他零部件，其焊接顺序应是自上而下，由前到后，先关键件后一般件。 6. 质量检查 6.1 按照产品图纸认真检查箱体成型后的外观和内在焊接质量。 箱体结构的外形尺寸公差按图纸进行检查，如图纸无公差要求，其公差可接下表要求 执行： mm 部位 尺寸范围 同一缝隙均匀差平行缝隙均匀差 ＜1000 1 2 ≥1000 1.5 2.5 注：测量部位：高度测量四角，宽度测量前后两面上、中、下三处，深度测量左右两面 修改状态第23 页 0 共25 页 上、中、下三处，偏差按每部位最大值计算，1m钢尺，1m以上用 2～3m钢卷尺测 量。 6.2 箱体结构侧面、后面及底面的绝对值按下表执行 偏差值 尺寸范围 高宽深 400～1000 ±1.0 0 -1.4
T—0908--01 剪板下料通用工艺规范 编制/日期： 审核/日期： 批准/日期：
剪板机下料通用工艺规范 1、总则 本标准根据结构件厂现有的剪床，规定了剪板机下料应遵守的工艺规范，适用于在剪板机上下料的金属材料。剪切的材料厚度基本尺寸为0.5~13mm（不同设备剪切的板厚不同），料宽最大为2500mm。 2 引用标准 GB/T 16743-1997 冲裁间隙 JB/T 9168.1-1998 切削加工通用工艺守则下料 3 下料前的准备 3.1 熟悉图纸和有关工艺要求，充分了解所加工的零件的几何形状、尺寸要求，及材质、规格、数量等。 3.2 核对材质、规格与派工单要求是否相符。材料代用时是否有代用手续。 3.3 查看材料外观质量（疤痕、夹层、变形、锈蚀等）是否符合质量要求。 3.4 为了降低消耗，提高材料利用率，要合理套裁下料。 3.5 厚板件有材质纤维方向要求的应严格按工序卡片要求执行。 3.6 下料前要按尺寸要求调准定尺挡板，并保证工作可靠，下料时材料一定靠实挡板。 3.7 熟悉所用的设备、工具的使用性能，严格遵守安全操作规程和设备维护保养规则。 3.8 操作人员应按有关文件的规定，认真做好现场管理工作。对工件和工具应备有相应的工位器具，整齐地放置在指定地点，防止碰损、锈蚀。 3.9 操作前，操作人员应准备好作业必备的工具、量具、样板，并仔细检查、调试所用的设备、仪表、量检具、样板，使其处于良好的状态。剪板机各油孔加油。 3.10 下料好的物料应标识图号与派工单一同移工。 4 剪板下料 4.1 剪床刀片必须锋利及紧固牢靠，并按板料厚度调整刀片间隙。 4.2 钢板剪切时，剪刃间隙符合JB/T 9168.1标准要求，见表1。 表1：钢板剪切时剪刃间隙（单位：mm） 4.3 先用钢笔尺量出刀口与挡料板两断之间的距离，反复测量数次，然后先试剪一块小料核对尺寸正确与否，如尺寸公差在规定范围内，即可进行入料剪切，如不符合公差要求，应重新调整定位距离，直到符合规定要求为止。然后进行纵挡板调正，使纵与横板或刀口成90°并紧牢。 4.4 剪切最后剩下的料头必须保证剪床的压料板能压牢。 4.5 下料时应先将不规则的端头切掉，切最后剩下的料头必须保证剪床的压料板能压牢。 4.6 切口端面不得有撕裂、裂纹、棱边，去除毛刺。 4.7 剪床上的剪切
梁上打孔规范 篇一：梁上打孔原则 梁上打孔原则 1）打孔前了解每个孔位意图，了解房屋结构及内外情况； 2）标示清楚每个孔位，还要观察水电管路的走向； 3）打孔尽量打在梁的两侧，两侧受力最小； 4）打孔尽量打在下面有墙体的梁上； 5）打孔尽量打在梁的顶部，顶部受力较小； 6）梁上尽量打小孔； 7）梁高度20公分不得打上下孔；梁的下部五公分的位置严禁打孔。通常在梁下部三公分处有主筋,严禁打到主筋. 8）洞的直径不能超过梁直径的四分之一 篇二：梁开洞要求及做法 梁开洞要求及做法： 一个工程是否有这种混凝土已经成型再来开孔的情况，体现了这个项目的管理水平！标准的梁上空洞应该采用预留的方式，空洞周边还用采取加强措施！ 楼主问空洞的位置一般应该在梁高的1/3中部，下面这个截图就是常见的设计方法：
平法03G101-1中有一个梁上留洞的加强方式，上面也可以看出空洞的位置限制要求。 孔洞还有方孔与圆孔之分，下面这个截图分别是两种不同孔洞的加强方法： 一、留洞要求： 1.对于预埋钢套管，当预埋位置设置在跨中L/3范围内时，要求：①洞口大小必须小于或等于0.4倍的梁高；②洞口上边缘距梁上边必须大于或等于0.3倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④相邻两个洞口的中心间距应不小于2倍的较大洞口直径。以上四条必须同时满足，对不满足此要求的钢套管大小、标高及位置应作相应调整。 2.当预埋位置设置在梁端L/3范围内时，要求：①洞口大小必须小于或等于0.3倍的梁高；②洞口上边缘距梁上边必须大于或等于0.35倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④洞边到梁边或柱边的距离必须大于或等于1.5梁高；⑤相邻两个洞口的中心间距应不小于3倍的较大洞口直径。以上五条必须同时满足，对不满足此要求的钢套管大小、标高及位置应作相应调整。 二、具体补强做法以下都有详细说明： 参考资料： 《高规》7.2.27
焊接工艺规范及操作规程 1．目的和适用范围 1．1 本规范对本公司特殊过程――焊接过程进行控制，做到技术先进、经济合理、安全适用、确保质量。 1．2 本规范适用于各类铁塔结构、桁架结构、多层和高层梁柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中，钢材厚度≥4mm的碳素结构钢和低和金高强度结构钢的焊接。适用的焊接方法包括：手工电弧焊、气体保护焊、埋弧焊及相应焊接方法的组合。 2．本规范引用如下标准： JGJ81－2002《建筑钢结构焊接技术规程》 GB50205－2001《钢结构工程施工质量验收规范》 GB50017－2003《钢结构设计规范》 3．焊接通用规范 3．1焊接设备 3．1．1 焊接设备的性能应满足选定工艺的要求。 3．1．2 焊接设备的选用： 手工电弧焊选用ZX3－400型、BX1－500型焊机 CO2气体保护焊选用KRⅡ－500型、HKR－630型焊机 埋弧自动焊选用ZD5（L）－1000型焊机 3．2 焊接材料 3．2．1 焊接材料的选用应符合设计图纸的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告；其化学成份、力学性能和其它质量要求必须符合国家现行标准规定。3．2．2 焊条应符合现行国家标准《碳钢焊条》（GB／T5117），《低合金钢焊条》（GB ／T5118）的规定。 3．2．3 焊丝应符合现行国家标准《熔化焊用钢丝》（GB／T14957）、《气体保护电弧焊用碳钢、低合金钢焊丝》（GB／T8110）及《碳钢药芯焊丝》（GB／T10045）、《低合金钢药芯焊丝》（GB／T17493）的规定。 3．2．4 埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》（GB／
筒体制造通用工艺守则 1、总则 1.1 本守则依据GB150《压力容器》和GB151《热交换器》标准，以及国家质量技术监督局《固定式压力容器安全技术监察规程》，结合我公司具体情况，编制本通用工艺守则。 1.2 本守则若与设计图样、工艺文件有矛盾时，应首先满足设计图样、工艺文件上的要求和规定，同时必须符合有关国家、行业的规定、规程。 1.3 实际操作者必须熟悉图样、工艺文件及所使用的设备性能，同时应会熟练操作。 1.4 焊缝必须由持"特种设备焊接操作合格证"的焊工进行施焊。 2、材料 2.1 材料牌号、规格应与图样相符，(有材料代用时，应办理材料代用手续)。其质量应符合国家标准或有关行业标准，具有质量证明书及材料标记，并有本公司入库号。 2.2 严禁使用未经检验或检验不合格的材料。 3、加工成型 3.1 领料 3.1.1 领料人员应根据材料定额单、图样、工艺流转卡，核对材料牌号与规格、材料标记等，并在工艺流转卡、材料领料卡上作好记录。 3.1.2 领料时，首先检查材料表面质量，在符合要求时再进行下料操作。
3.2 下料、划线 3.2.1 按图样尺寸及工艺过程卡的规定进行排料、划线，排料时应注意钢材轧制方向和节约用料。 3.2.2 筒体直径展开长度尺寸应顺着钢板轧制方向。 3.2.3 筒节长度应不小于300MM。 3.2.4 每节筒体按图名义尺寸(中径)展开，展开长度：L=Π(DI+Δ1)，与封头联接的筒体其展开尺寸，根据封头外圆周长下料，展开后四周每边放焊缝收缩量1MM，如需刨边或磨的筒节，每边应适当放余量。 3.2.5 划线时应首先核对钢板两直角边的垂直度。 3.2.6 下料划线的公差要求 3.2.6.1 筒节高度H 的划线公差为±1MM； 3.2.6.2 两对角线之差不大于3MM； 3.2.6.3 筒节周长允差为±2MM(对换热器壳体周长取正公差)； 3.2.6.4 垂直度允差≤1.5MM。 3.2.7 周长需拼接时，应首先将拼接接头焊好后再进行加工，拼接上的板不得小于300MM。 3.2.8 在划好线的材料上进行标记移植，其标记应打在筒节钢板右端下角距边各5MM处，不锈钢用记号笔写标记，并经材料检验员确认尺寸和标记正确。 3.2.9 试板应在同一钢板上划出，其尺寸一般为长≥350MM，宽≥125MM 在试板上同样进行标记移植。 3.3 开料
金属切削加工工艺守则 文件编号：CY/QG03-19-2003 编制： 审核： 标准化： 会签： 批准： 常州液压成套设备厂有限公司 二００三年一月
金属切削加工工艺守则 一、总则 1、主题内容与适用范围 本标准规定了各种切削加工应共同遵守的基本规则。适用于本企业的切削加工。 2、引用标准 GB4863 机械制造工艺基本术语 ZB/J 38001 切削加工通用技术条件。 3、加工前的准备 3.1操作者接到加工任务后，首先要检查加工所需要的产品图样、工艺规程和有关技术资料是否齐全。 3.2要看懂、看清工艺规程、产品图样及其技术要求，有疑问之处应找有关人员问清后再进行加工。 3.3按产品图样或(和)工艺规程复核工件毛坯或半成品是否符合要求，发现问题应及时向有关人员反映，待问题解决后才能进行加工。 3.4按工艺规程要求准备好加工所需的全部工艺装备，发现问题及时处理，对新夹具、模具等，要先熟悉使用要求和操作方法。 3.5加工所用的工艺装备应放在规定的位置，不得乱放，更不能放在机床的导轨上。 3.6工艺装备不得随意拆卸和更改。 3.7检查加工所用的机床设备，准备好所需的各种附件，加工前机床要按规定进行润滑和空运转。
4、刀具与工件的装夹 4.1刀具的装夹 4.1.1在装夹各种刀具前，一定要把刀柄、刀杆、导套等擦拭干净。 4.1.2刀具装夹后，应用对刀装置或试切等检查其正确性。 4.2工件的装夹 4.2.1在机床工作台上按装夹具时，首先要擦净其定位基面，并要找正其与刀具的相对位置。 4.2.2工件装夹前应将其定位面、夹紧面、垫铁和夹具的定位、夹紧面擦拭干净，并不得有毛刺。 4.2.3按工艺规程中规定的定位基准装夹，若工艺规程中未规定装夹方式，操作者可以自行选择定位基准和装夹方法，选择定位基准应按以下原则： (一)尽可能使定位基准与设计基准重合； (二)尽可能使各加工面采用同一定位基准； (三)粗加工定位基准应尽量选择不加工或余量较小的平整表面，而且只能使用一次； (四)精加工工序定位基准应是已加工表面； (五)选择的定位基准必须使工件定位、夹紧方便，加工时稳定可靠。 4.2.4对无专用夹具的工件，装夹时应按以下原则进行找正： (一)对划线工件应按划线进行找正 (二)对不划线工件，在本工序后需继续加工的表面，找正精度，应保证下道工序有足够的加工余量； (三)对在本工序加工到成品尺寸的表面，其找正精度应小于尺寸公差和位置
铝合金通用焊接工艺规程 1 使用围及目的 围：本规是适用于地铁铝合金部件焊接全过程的通用工艺要求。 目的：与焊接相关的作业人员按标准规作业，同时也使焊接过程检查更具可操作性。 2 焊前准备的要求 2.1 在焊接作业前首先必须根据图纸检查来料或可见的重要尺寸、形位公差和焊接质量，来料不合格不能进行焊接作业。 2.2 在焊接作业前，必须将残留在产品表面和型腔的灰尘、飞溅、毛刺、切削液、铝屑及其它杂物清理干净。 2.3 用棉布将来料或工件上的灰尘和脏物擦干净，如果工件上有油污，使用清洗液清理干净。 2.4 使用风动不锈钢丝轮将焊缝区域的氧化膜打磨干净，以打磨处呈白亮色为标准，打磨区域为焊缝两侧至少25mm以上。 2.5 焊前确认待焊焊缝区域无打磨时断掉的钢丝等杂物。 2.6 钢焊和铝焊的打磨、清理工具禁止混用。 2.7 原则上工件打磨后在48小时没有进行焊接，酸洗部件在72小时没有进行焊接，则焊前必须重新打磨焊接区域。 2.8 为保证焊丝的质量，焊丝原则上用完后再到焊丝房领用，对于晚班需换焊丝的，可以在当天白班下班前领用，禁止现场长时间（24小时以上）存放焊丝。 2.9 在焊接作业前，必须检查焊接设备和工装处于正常工作状态。焊
前应检查焊机喷嘴的实际气流量（允差为+3L/min）,自动焊焊丝在8圈以下，手工焊焊丝在5圈以上，否则需要更换气体或焊丝；检查导电嘴是否拧紧，喷嘴是否需要清理。导电嘴不能只简单的采用手动拧紧，必须采用尖嘴钳拧紧。检查工装状态是否完好，若工装有损坏，应立即通知工装管理员进行核查，并组织维修,禁止在工装异常状态下进行焊接操作。 2.10 焊接前必须检查环境的温度和湿度。作业区要求温度在5℃以上，MIG焊湿度小于65％，TIG焊湿度小于70％。环境不符合要求，不能进行焊接作业。 2.11 焊接过程中不允许有穿堂风。因此，在焊接作业前必须关闭台位附近的通道门。当焊接过程中，如果有人打开台位相近处的大门，则要立即停止施焊。如果台位附近的空调风影响到焊接作业，也必须将该处空调的排风口关闭，才能进行焊接作业。 2.12 对于厚度在8mm以上（包括8mm）的铝材，焊接要预热,预热温度80℃～120℃，层间温度控制在60℃～100℃。预热时要使用接触式测温仪进行测温，工件板厚不超过50mm时,正对着焊工的工件表面,距坡口表面4倍板厚,最多不超过50mm的距离处测量,当工件厚度超过50mm时,要求的测温点应位于至少75mm距离的母材或坡口任何方向上同一的位置,条件允许时,温度应在加热面的背面上测定,严禁凭个人感觉及经验做事。 2.13 按图纸进行组装,点焊固定,点焊要满足与焊接相同的要求,不属于焊接组成部分的点焊要尽可能在焊接时完全熔化(图纸要求的点焊
数控折弯机通用工艺规 范 The manuscript was revised on the evening of 2021
数控折弯机通用工艺规范 1、总则? 本通用工艺规范适用于结构件厂的折弯机上进行的低碳钢及有色金属的各种角度的折弯加工。 2、工作前的准备 准备好必要的操作工具和测量工具，模具、万能角度尺、卷尺、卡尺、深度卡尺。 认真阅读图纸，测量待加工零部件应符合图纸尺寸和技术要求，不符合图纸尺寸和技术要求的零部件不准进行折弯操作，并及时报告有关部门。 检查材料的长、宽、厚，料纹方向应符合成型加工特性，板材应清洁卫生。根据图纸工艺要求，更换相应的模具，进行较小尺寸零部件的折弯时多余的上刀排应卸下。 根据图纸工艺要求，确定合理的折弯顺序，进行折弯加工；对于数控折弯机，程序应先空运行一次然后进行折弯加工。重要零件应有试件加工验证程序，首件检验时，每进行一道折弯加工检验员应进行一次检验，修正偏差。 3、折弯作业? 板料弯曲时，应选择合适的弯曲半径，为减少弯曲力和弯曲变形，应采用较大的弯曲半径，一般最小弯曲半径按以下选择：应根据厂家机器的参数规程选择最小弯曲半径，发现不符，及时向工艺人员反映。 弯曲件的孔到弯曲边的最小距离弯曲处属于板材变形，在其周围的孔受其影响易变形，弯曲件的孔到弯曲边的最小距离应按照以下要求：当孔为圆孔和垂直于弯曲方向的长圆孔时， t＜2mm时，L≥2t+r，t≥2mm时， L≥3t+r；当孔为方孔和平行于弯曲方向的长圆孔时， L≥4t+r； 弯曲件直边的最小高度:为了成形区成形，必须使工件直边高度H≥5t+r。对 于小于此高度，应采用压槽后弯曲，或增加直边高度，弯曲后再加工到需要的尺寸。

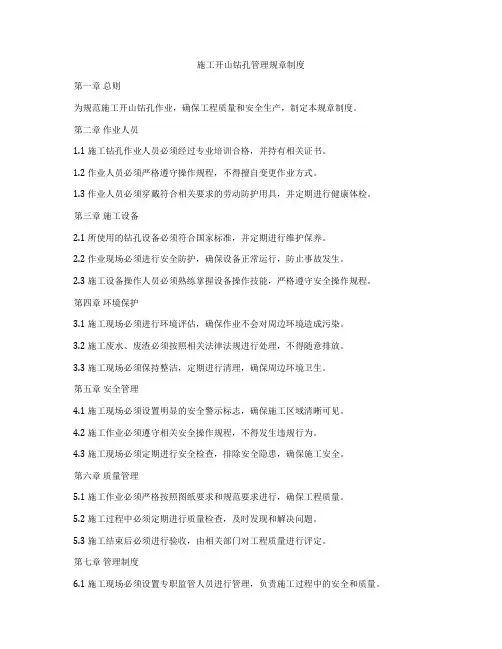

1-泥浆护壁回转钻孔灌注桩施工工艺标准 1. 范围 本工艺标准适用于工业与民用建筑中地下水位高的软、硬土层泥浆护壁成孔灌注桩工程。 2. 施工准备 2.1材料及主要机具： 2.1.1水泥：宜采用325号~425 号普通硅酸盐水泥或矿渣硅酸盐水泥。 2.1.2砂：中砂或粗砂，含泥量不大于5%。 2.1.3石子：粒径为0.5~ 3.2cm 的卵石或碎石，含泥量不大于2%。 水：应用自来水或不含有害物质的洁净水。 2.1.4 2.1.5粘土：可就地选择塑性指数IP > 17的粘土。 2.1.6外加早强剂应通过试验确定。 2.1.7 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复 试报告。 2.1.8主要机具有：回旋钻孔机、翻斗车或手推车、混凝土导管、套管、 水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管等。 2.2作业条件： 2.2.1地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临 时设施准备就绪 2.2.2场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。 制作好钢筋笼。 2.2.3 2.2.4根据图纸放出轴线及桩位点，按上水平标高木橛，并经过预检签 字 2.2.5 要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做 好技术交底。
2.2.6 正式施工前应做成孔试验，数量不少于两根。 3. 操作工艺 3.1 工艺流程： 钻孔机就位一钻孔一注泥浆一下套管一继续钻孔一排渣一清孔一吊放钢筋笼一射水清底一插入混凝土导管一浇筑混凝土一拔出导管一插桩顶钢筋 3.2 钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。 3.3 钻孔及注泥浆：调直机架挺杆，对好桩位（用对位圈），开动机器钻进，出土，达到一定深度（视土质和地下水情况）停钻，孔内注入事先调制好的泥浆，然后继续进钻。 3.4 厂套管（护筒）：钻孔深度到5m左右时，提钻下套管。 3.4.1 套管内径应大于钻头100mm。 3.4.2 套管位置应埋设正确和稳定，套管与孔壁之间应用粘土填实，套管中心与桩孔中心线偏差不大于50mm。 3.4.3 套管埋设深度：在粘性土中不宜小于lm，在砂土中不宜小于 1.5m，并应保持孔内泥浆面高出地下水位1m以上。 3.5 继续钻孔：防止表层土受振动坍塌，钻孔时不要让泥浆水位下降， 当钻至持力层后，设计无特殊要求时，可继续钻深1m左右，作为插入深度。施 工中应经常测定泥浆相对密度。 3.6 孔底清理及排渣 3.6.1 在粘土和粉质粘土中成孔时，可注入清水，以原土造浆护壁。排渣泥浆的相对密度应控制在 1.1~1.2 。 3.6.2 在砂土和较厚的夹砂层中成孔时，泥浆相对密度应控制在1.1~1.3 ；在穿过砂夹卵石层或容易坍孔的土层中成孔时，泥浆的相对密度应控制在1.3~1.5 。 3.6.3 吊放钢筋笼：钢筋笼放前应绑好砂浆垫块；吊放时要对准孔位，吊直扶稳，缓慢下沉，钢筋笼放到设计位置时，应立即固定，防止上浮。 3.7 谢水清底；在钢筋笼内插入混凝土导管（管内有射水装置），通过软
焊接工艺通用工艺守 则
1.主题内容与适用范围 1.1本标准规定了压力容器主要承压元件焊条电弧焊、埋弧焊以及焊缝返修的基本要求和操作规则,常压容器的焊接可参照执行。 1.2 本标准适用于碳素钢、低合金钢、奥氏体不锈钢制D1、D2类压力容器的焊接(不包括有色金属的焊接)。 1.3本守则如与设计文件相矛盾之处，应以设计文件为准。 1.4焊接时，除符合GB150、GB151、JB4710、JB4731、《固定式压力容器安全技术监察规程》和本守则外，还应符合图样的规定。 1.5本守则中引用的法规、标准、守则等如经修改，应以新的版本为准。 2.引用标准 TSGR0004《固定式压力容器安全技术监察规程》 GB150 《压力容器》 GB151 《管壳式换热器》 JB4710 《钢制塔式容器》 JB4731 《钢制卧式容器》 HG20584 《钢制化工容器制造技术要求》 NB/T47015《压力容器焊接规程》 NB/T47014《承压设备焊接工艺评定》 NB/T47016《承压设备产品焊接试件的力学性能检验》 TSG Z6002—2010《特种设备焊接操作人员考核细则》 GB/T21433《不锈钢压力容器晶间腐蚀敏感性试验》 HG20583《钢制化工容器结构设计规定》
GB985《气焊、手工电弧焊及气体保护焊缝坡口的基本形式及尺寸》 GB986《埋弧焊焊缝坡口的基本形式和尺寸》 3. 焊接材料 3.1 焊接材料包括焊条、焊丝、焊剂、钢带、气体、电极和衬垫等。 3.2 焊接材料应有产品质量证明书，并符合相应标准的规定，按照材料验收程序进行验收与复验，合格后方可使用。 3.3 焊条药皮应均匀、表面无气孔、没有明显的裂纹、脱皮现象，并存放在干燥的仓库内，要求温度≥5℃、相对湿度≤60%，使用前对焊条按规定温度应进行烘干和保温，烘干后的焊条应放在保温筒内，随用随取，低氢型焊条一般在常温下4h后应重新烘干，烘干次数不宜超过三次，对于焊工退回的焊条，库管员要做好标识，并按牌号、规格、代号存放，使用前应进行烘干，对于二次烘干的焊条应在焊条夹持端的截面用记号笔涂黄色标记，对于第三次烘干的焊条应在焊条夹持端的截面用记号笔涂红色标记。 3.4焊条、焊丝、焊剂及气体的选用应根据NB/T47015规定或图样规定进行选择，对于非受压元件或图样中未注明的焊材可按下列原则选用。 3.4.1低碳钢、低合金钢焊接应按母材抗拉强度等级选用相应强度等级的焊材，不同强度的低碳钢、低合金钢焊接应按强度较低一侧母材要求选择焊材，即按“低匹配”原则。 3.4.2不锈钢焊接一般应选用与母材金属化学成份相近的焊接材料，不锈钢与碳素钢、低合金钢之间的焊接一般选用铬镍含量高于奥氏体母材的焊接材料焊接。 3.5 焊工应根据焊接要求选用相应焊机，并注意直流焊机的极性连接。 4. 焊工及其钢印 4.1从事压力容器焊接作业的人员（以下简称焊工），应当按照TSG Z6002—2010《特种设备焊接操作人员考核细则》规定考核合格，取得相应项目的《特种设备作业人员证》后，方能在有效期间内担任合格项目范围内的焊接工作；
打磨工通用工艺规范 编制/日期： 审核/日期： 批准/日期： 打磨工通用工艺规范
1 适用范围 本守则规定了本公司打磨工艺要求。 本守则适用于本公司下料打磨清渣，焊接件打磨工艺 2 术语 2.1打磨：通过使用手提工具操作除去工件表层材料从而使工件获得所 需要的形状或表面粗糙度 2.2 打磨修整：将焊缝局部不规则处打磨消除 2.3 全部打磨：从一侧（或两侧）打磨整个焊缝表面但不改变整个焊缝形状 2.4 磨平：从一侧（或两侧）打磨整个焊缝，使其厚度同周围表面相同 3 打磨设备 3.1 角向磨光机，直磨机 3.2 砂轮磨片 钹型砂轮型号：125X6X22.2(MM) 百叶蝶 不锈钢碗刷 4操作规程 4.1操作前准备工作 4.1.1将机台及作业场所清理干净。 4.1.2准备好待加工工件，并放置于方便作业的位置，准备好加工完成品 放置备用的托架。 4.1.3检查是否有螺丝松动、漏电，安全装置、关机按钮、事故急停装置 是否正常工作。 4.1.4检查待加工工件是否已经过品检员检验并批准放行的合格零部件。 4.1.5按照所要加工的零部件的具体要求，选择合适的砂轮。 4.1.6戴好口罩及护目镜，穿好工作服。 4.1.7安装并紧固砂轮，。 4.1.8试机，并进行调整。确保砂轮无抖动现象； 4.1.9进行首件打磨，检查是否符合打磨要求，并经质检或主管确认无误，
方可开始批量作业。 4.2操作规范 4.2.1工作前，应检查砂轮有无损坏，防护装置是否完好，通风除尘装置 是否有效。 4.2.2安装砂轮时，必须核对砂轮允许的最高转速是否与主轴转速相适应。 4.2.3需打磨的产品应放置平稳，小件需加以固定，以免在打磨过程中产 品位移而导致加工缺陷。 4.2.4正确使用打磨工具，及时检查和更换磨损严重的砂轮磨片。 4.2.5打磨时应紧握打磨工具，砂轮片与工作面保持15-30°，循序渐进 （A→B），不得用力过猛而导致表面凹陷。 4.2.6在打磨过程中发现产品表面有气孔，夹渣，裂纹等现象时应及时通 知电焊工补焊。 4.2.7打磨结束后需进行自检，打磨区域应无明显的磨纹和凹陷，周边无 焊接飞溅物，符合产品设计和工艺要求。产品应归类存放，堆放整齐有 序。 5 打磨工艺规范 5.1打磨参数 打磨电压打磨电流打磨转速砂轮直径范围
板材落料工艺守则 1.适用范围 1.1 本工艺适用于本公司生产的配电柜、配电箱（开关板）壳体、骨架的冷作加工之用。 2.设备及工具 2.1 冲床、剪板机、折弯机、钢尺、钢卷尺、木棰、划钉等。 3.工艺过程及要求 3.1 看清图纸按要求正确选择不同型号尺寸的角钢、板材并认真检查冲床、剪床等设备的剪切精度及定位尺寸是否符合要求。 3.2 角钢、板材下料前应先经校直和压平然后下料，对于冷扎平整的钢板和无明显弯曲的角钢可先下料后整平校直。 3.3 面板和板料的平整。经拉压造成板材翘曲（如在平板上拉压百叶窗通风孔）或折边后的面板如发现不平且又不能用校压力机校平的板材应在平台上人工校平，校平前不应先焊四角。 3.4 角钢、板材下料应符合图纸要求，剪切端面应平整不得有撕裂、变形的现象，矩形面板门、操作板的剪切下料时应保证四角成90度，落料未注尺寸公差见表一规定。 剪切矩形板材时，相邻二边垂直度偏差应小于表二数值。其测量方法分二种，一种是测量零件的相邻两边如图一所示。测量范围为零件的短边尺寸小于150mm（量具为90度角尺）另一种是测量对角线法，其测量范围为零件短边尺寸大于150mm见表二。 角钢、板材下料及孔加工后均应除掉毛刺，毛刺高度小于0.1。
表二 3.5 待折边的面板应平整且几何形状和尺寸在要求的范围内，对于有折皱扭曲等缺陷的面板不准折边，必须先整平，带有电器安装孔的面板、门等应先开孔后折边（已经开孔的面板如发现翘凹陷等现象应先校平后折边），但对靠近折边线的大孔为防止折边时造成孔型的变形，应在折边后开孔。 3.6 配电柜、箱正面屏（门）的开孔处需划线和打样冲时（指加工不掉的线），应注意不能损伤金属板表面，以免喷漆后留下痕迹。 3.7需要多次（两次以上）折弯成复杂几何形状的面板、门、侧壁、支柱等冷折成型件，折边前应按排好折边顺序（一般先折小边，后折大边）以保证下一工序能够顺利进行，且不损坏已形成的部分。 3.8 已折成型的面板、门、壁等应整齐排放不允许堆积、踏压撞击，以防变形。小件应置于共位器具内。 4 质量检查 4.1 剪切下料的矩形面板、门、操作板等的尺寸偏差应符合图纸的要求，落料未注尺寸公差应达到本工艺3.4条表一的规定，其相邻两边垂直度偏差应小于表二数值。 4.2 各类安装板、安装角钢、操作板等的安装孔尺寸应符合开孔图纸的要求。
1.主题内容与适用范围 本标准规定了压力容器主要承压元件焊条电弧焊、埋弧焊以及焊缝返修的基本要求和操作规则 , 常压容器的焊接可参照执行。 本标准适用于碳素钢、低合金钢、奥氏体不锈钢制D1、D2类压力容器的焊接 ( 不包括有色金属的焊接 ) 。 本守则如与设计文件相矛盾之处，应以设计文件为准。 焊接时，除符合 GB150、GB151、JB4710、JB4731、《固定式压力容器安全技术监察规程》和本守则外，还应符合图样的规定。 本守则中引用的法规、标准、守则等如经修改，应以新的版本为准。 2.引用标准 TSGR0004《固定式压力容器安全技术监察规程》 GB150《压力容器》 GB151《管壳式换热器》 JB4710《钢制塔式容器》 JB4731《钢制卧式容器》 HG20584 《钢制化工容器制造技术要求》 NB/T47015《压力容器焊接规程》 NB/T47014《承压设备焊接工艺评定》 NB/T47016《承压设备产品焊接试件的力学性能检验》 TSG Z6002— 2010《特种设备焊接操作人员考核细则》 GB/T21433《不锈钢压力容器晶间腐蚀敏感性试验》 HG20583《钢制化工容器结构设计规定》 GB985《气焊、手工电弧焊及气体保护焊缝坡口的基本形式及尺寸》 GB986《埋弧焊焊缝坡口的基本形式和尺寸》 3.焊接材料 焊接材料包括焊条、焊丝、焊剂、钢带、气体、电极和衬垫等。 焊接材料应有产品质量证明书，并符合相应标准的规定，按照材料验收程序进行验收与
复验，合格后方可使用。 焊条药皮应均匀、表面无气孔、没有明显的裂纹、脱皮现象，并存放在干燥的仓库内， 要求温度≥ 5℃、相对湿度≤ 60%，使用前对焊条按规定温度应进行烘干和保温，烘干后的 焊条应放在保温筒内，随用随取，低氢型焊条一般在常温下 4h 后应重新烘干，烘干次数不 宜超过三次，对于焊工退回的焊条，库管员要做好标识，并按牌号、规格、代号存放， 使用前应进行烘干，对于二次烘干的焊条应在焊条夹持端的截面用记号笔涂黄色标记，对于第三次烘干的焊条应在焊条夹持端的截面用记号笔涂红色标记。 焊条、焊丝、焊剂及气体的选用应根据 NB/T47015规定或图样规定进行选择，对于非受压 元件或图样中未注明的焊材可按下列原则选用。 低碳钢、低合金钢焊接应按母材抗拉强度等级选用相应强度等级的焊材，不同强度的低碳钢、低合金钢焊接应按强度较低一侧母材要求选择焊材，即按“低匹配”原则。 不锈钢焊接一般应选用与母材金属化学成份相近的焊接材料，不锈钢与碳素钢、低合金钢之间的焊接一般选用铬镍含量高于奥氏体母材的焊接材料焊接。 焊工应根据焊接要求选用相应焊机，并注意直流焊机的极性连接。 4.焊工及其钢印 从事压力容器焊接作业的人员（以下简称焊工），应当按照 TSG Z6002—2010《特种设备 焊接操作人员考核细则》规定考核合格，取得相应项目的《特种设备作业人员证》后，方能在有效期间内担任合格项目范围内的焊接工作； 焊工应当按照焊接工艺指令卡和通用焊接工艺卡施焊并且做好施焊记录，检验人员应当对实 际的焊接工艺参数进行检查，检验记录列入产品质量证明文件； 应当在压力容器受压元件焊缝附近的指定部位打上焊工钢印（不锈钢除外），并做好记录， 不锈钢设备的焊工钢印应在排版图上记录。 公司焊接负责人应当建立每个持证焊工技术档案。 5.焊前准备 焊前必须检查和熟悉所焊产品的图样、工艺和有关技术要求，明确焊接钢种，所用焊接 材料牌号、焊接规范及操作要领。 检查所焊工件的装配质量，包括坡口型式、角度、钝边、间隙及错边量是否符合要求并 对坡口表面进行清理，除去焊缝两侧 20～30mm范围内的油污、锈蚀，不锈钢焊缝两侧 100mm
