隧道火灾报警系统
1系统组成
隧道火灾报警系统主要包括分布式光纤测温火灾报警系统和双波长火灾探测报警系统。
2 一般施工要求
(1)系统应能够无间隙、不间断、全方位地监测隧道内发生的火灾。
(2)施工安装完成后火灾报警系统应能实时、准确地检测出隧道内火灾，并将火灾发生的地点、编号、报警信号经火灾报警控制主机传至监控分中心。
(3）分中心火灾报警系统管理软件安装于火灾报警管理工作站，并应实现下列功能: 火灾、设备故障等重大事件发生时，弹出火灾报警提示界面，正确显示事件位置，并产生声光报警。
3设备材料和人员准备
设备材料主要如下。
(1)分布式光纤测温火灾报警系统设备：火灾报警控制主机、感温光缆、光缆测温主机，以及施工所需的相关辅材。
(2)双波长火灾探测报警系统设备：火灾自动探测器、手动报警按钮、红外报警探测器、转换中继器、报警主机，以及施工所需的相关辅材。
根据施工计划合理安排施工班组，施工人员应在现场负责人和技术人员的指导下依据规范及图纸进行施工。
4施工安装界面条件
(1)隧道土建施工基本完成，管道和洞室的预留预埋满足系统安装的相关界面要求。
(2）要求调试开通前设备的供电电源已到位，以满足设备的上电测试和参数设置的需求。
(3)要求调试开通前通信缆线敷设到位，通信链路已开通，以满足设备调试及与分中心联调的需求。
5施工安装程序
1)分布式光纤测温火灾报警系统
安全防护措施―感温光电缆安装—缆线敷设—火灾控制主机安装与接线—场地恢复。
(1)安全防护措施。按照规定摆放安全标志，准备现场照明灯具、发电机等设备，确保安全后组织施工人员进场。
(2)感温光电缆安装。
①感温光缆安装。为了保证良好的通风与快速响应时间，感温光缆必须安装在隧道的最高点上,离吊顶的距离不宜小于，且其最低部位与路面（或轨面）的
间距应至少大于隧道的营运限高，感温光缆的安装净高应不大于8m，隧道光纤安装截面图见图2-4,Z形支架和探测器安装简图见图2-5。
单孔不超过2车道的隧道可在顶部中间位置敷设1条感温光缆；单孔超过2车道时，应在顶部均匀敷设数量不少于车道数减1条的感温光缆。
感温光缆在隧道内安装时，宜采用以下两种方式进行安装。
a.支架吊装方式，如图2-6所示。支架间距宜为~。
b.张紧钢丝吊装方式。感温光缆与钢丝的固定点间距宜为~，固定钢丝用的支架间距宜为5~10m，如图2-7所示。
②安装感温光缆的工艺流程。
a.依据隧道情况，制订光缆铺设方案。
b.安装固定感温光缆用支架，依据选用的安装方式确定支架的安装间距。
c.依据选用的安装方式确定是否在支架上安装钢丝绳。
d.架设光缆，并以 ~爪的间隔将感温光缆与支架或钢丝绳固定。
e.熔接光缆,记录熔接点的光缆标记及其对应的隧道桩号。
f.将每个分区光缆标记及对应的桩号、隧道头尾部光缆标记及对应的桩号记
录下来，以备主机设置分区查用。感温光缆安装示意图见图2-8。
③安装感温光缆的注意事项。
a.光缆牵引至主机控制柜一端需预留至少10m，以便光缆与尾纤的熔接。
b.隧道内的光缆接头处（或断点处）的两头需各预留至少10m，以便光缆在地面上正常熔接。
c.光缆铺设路径上预留的光缆环展开长度应大于5m，并盘好固定，盘绕环的半径应大于 150mm
d.光缆的弯曲半径不得小于150mm。
e.光缆安装前，应核对光缆的长度，并根据光缆长度及连接的距离来选配光缆。光缆及其接头应避开交通要道和其他障碍物。
f.敷设光缆前后，应对光纤外观进行检查，确保无破损。
g.光缆接续盒必须固定。
h.从汽车上卸载光缆最好使用叉车或吊葫芦，把光缆从车上轻轻放置于地上。光缆从汽车上卸载时，宜使用平直木板放置在汽车平台与地面之间，形成一个小于45。的斜坡，并用一绳子穿过光缆盘的中间孔，人在车上拉住绳子的两端，使光缆盘顺着木板斜坡匀速下滑。卸载光缆时，严禁堆放、平放，严禁直接将光缆从高处垂直滚落下来，防止强烈冲击造成光缆损坏。
i.光缆施工和布放定位时，不得弯折及形成90°直角弯。光缆的弯曲半径应至少大于100mm，切忌光缆严重弯曲导致打“死扣”。
j.光缆布置参照振东光电提供的018光纤技术方案或布置系统图，施工应在指定的工程师指导下进行。
k.以放线注意事项：
感温光纤探测器的放线工艺如图2-9所示，在轮盘支架部位必须有一放线人员，按图中光缆轮盘放线方向均衡放线，另有一拖线人员按光缆移动方向并对照施工图要求合理布线敷设。
严禁杜绝在无放线人员、只有拖线人员的情况下采用以感温光缆来带动光缆轮盘转动的方式进行放线施工,造成光缆内纤芯的损耗或破坏。严禁杜绝如图2-10所示的放线现象，造成光缆内纤芯的损耗或破坏。
(3)缆线敷设。
火灾自动报警系统中常用的线缆为耐压300/500V聚氯乙烯的铜芯线等。
①信号总线：总线长度为2 000m左右时，建议选用直径不小于的屏蔽线缆；当现场总线长度有所增加时，应适当增加线缆的截面面积。应保证信号总线回路电阻不小于40Ω。
②强电与弱电应严格分开走线，并注意区分交流电的零线、系统地线和端子上的GND线。
在接人系统前，检査各种输出线路相互之间是否存在短路，除地线外其余各线路的绝缘阻抗应达至20MΩ以上。
③通信线由于易受干扰，应单独穿管。
④消防控制主机必须严格接地，以防止静电对消防系统的破坏。系统中设置的专用接地干线应采用铜芯绝缘导线，其线芯截面面积应不小于6mm2。此外，还应满足以下要求：
采用专用接地装置,接地电阻值应不大于4Ω；采用共用接地装置时，接地电阻值应不大于1Ω。消防电子设备凡采用交流供电时，设备金属外壳和金属支架等应做保护接地，接地线应与电气保护接地干线(线)相连接。
(4)火灾控制主机安装与接线。
①机柜安装(以下为设备安装示例)，见图2-11机柜正面示意图A。
②光纤测温主机安装，见图2-11机柜正面示意图B及图2-12。
A-19in标准机柜;B-光纤测温主机;C-键盘、鼠标、显示器;D-UPS电源；E-光纤保护盒；F-报警监视模块箱;G-网络集线器
③其他设备安装,见图2-11机柜正面示意图C、D、E、F、G
其他设备包括显示器、UPS电源、光纤接线
盒、
报警监视模块箱、网络集线器等，具体以设备合同供货清单为准。
设备的安装原则：
a.设备的安装应按批准的设计施工图和有关技术文件进行，不得随意变动。
b.根据现场具体情况,施工单位对设计图纸可提出完善、改进意见和建议，对认为有较大改动的设计，在征得设计部门书面同意后按修改后的图纸进行安装。
c.设备的安装必须可靠、整齐、美观。
d.设备的固定位置必须适当，如有问题须通知设计部门，经确认后方可继续安装。
设备的安装要求：
a.设备的安装位置在设计图纸、供货清单上无标准机柜设计和供货时，其放置安装需与使用方和供货方技术协调，做到系统（主机与其他设备)安装合理、科学。
b.设备的安装位置在设计图纸、供货清单上有标准机柜设计和供货时，其固定位置应按施工设计图技术要求安装或参考机柜内设备的接线示意图固定安装。
c.安装位置应符合设计和环境条件要求。
d.设备在放进机柜时一定要注意设备上连带的线缆,避免造成拆、压损坏。
e.设备在放进机柜时必须与机柜内的托台平面保持平稳，固定位置螺栓固定、可靠。
f.附件完整、无损伤、螺栓紧固，台面整洁、无划痕。
(5)场地恢复。
①进行柜内和柜外四周的施工垃圾清理工作，包括缆线头、缆线外皮、剪除的多余扎带等施工垃圾，以及工人施工期间产生的生活垃圾。
②进行检查柜外缆线的标牌编写是否完善齐全，做好整理补充工作。
③进行进线孔洞的封堵工作，整理并固定缆线，将已使用的进线孔完好封堵，检査预留的进线孔是否密封完好，并做进一步封堵工作。
2)双波长火灾探测报警系统
安全防护措施―手动报警设备安装—自动探测报警设备安装—火灾报警主机安装—线缆布设及接线―场地恢复。
(1 )安全防护措施。按照规定摆放安全标志，准备现场照明灯具、发电机等设备，确保安全后组织施工人员进场。
(2)手动报警设备安装。根据施工安装图将手动报警设备安装至相应的预留洞室，并完成缆线的接线工作。

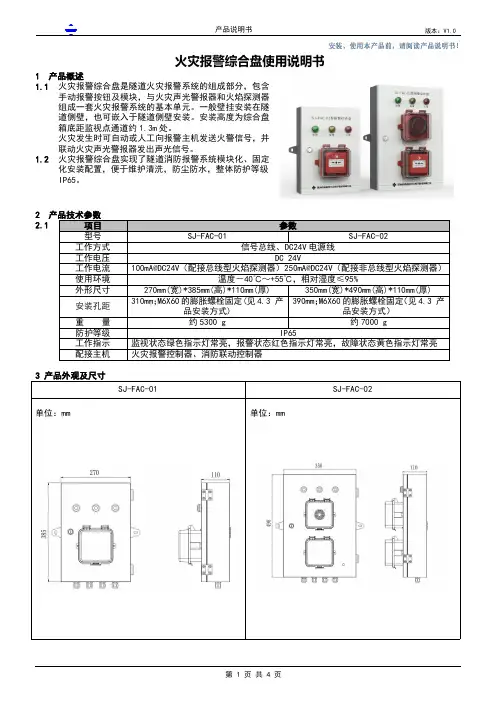

(3)自动探测报警综合盘安装(附录附图5)。根据施工安装图将自动报警设备和手动报警设备安装至相应的预留洞室，并完成缆线的接线工作；探测器探测角度水平方向的监视范围：受光窗口的正面左右各90°，宽25m及半径30m包围的范围;垂直方向的监视范围：受光窗口正面左右各60°，宽10m及半径30m 包围的范围
(4)火灾报警主机安装（附录附图6)。在隧道口机房或横洞变电所内安装火灾报警主机，该火灾报警主机将对隧道内的手动火灾报警设备及综合报警盘设备的报警进行记录、反馈，并通过通信设备上传至分中心。
(5)缆线布设及接线。
布设各种电源线、信号线、控制线等线缆，并完成各类线缆的接线工作。
(6）场地恢复。
①进行柜内和柜外四周的施工垃圾清理工作，包括缆线头、缆线外皮、剪除的多余扎带等施工垃圾，以及工人施工期间产生的生活垃圾。
②检查柜外缆线的标牌编写是否完善齐全，做好整理补充工作。
③进行进线孔洞的封堵工作，整理并固定缆线，将已使用的进线孔完好封堵，检查预留的进线孔是否密封完好，并做进一步封堵工作。
6设备调试
(1)火灾探测及报警系统调试前应具备完整的技术资料及调试必需的其他文档。
(2)调试负责人必须由专业技术人员担任，所有参加调试的人员应职责明确，并应按照调试程序工作。
(3）检査系统线路的敷设，对于错线、断线、拆线、开路和短路等应进行处理。
(4)火灾探测及报警系统调试，应先单机逐个通电检査，正常后系统方可正式通电。系统应能正常工作，其工作及故障状态应能在信号处理主机显示器上显示。
(5）火灾探测及报警系统运行功能参数设置正常后，应按下列有关内容对信号处理主机进行功能检查：
①信号处理主机自检功能(包括开始、结束、退出功能)。
②报警功能(包括多级温度报警自动、手动、解除、消音功能)。
③故障报警功能(包括光纤断裂、设备故障功能）。
④报警记忆、显示、查询功能。
⑤电源自动转换和备用电源的自动充电功能。
⑥备用电源的欠压和过压报警功能。
(6)信号处理主机应根据探测场所的环境实际温度设置多级温度报警值，并进行修正。
(7)信号处理主机模拟故障时，应输出故障信号和故障位置。
(8)信号处理主机连接其他辅助设备(如远程确认灯、控制继电器等）时，模拟辅助设备与系统之间的连接线开路和短路情况，应不影响火灾探测器的正常工作。
(9)模拟被监视区域温度参数达到报警条件时，火灾探测器应输出火灾报警信号和显示报警定位信息，并保持至复位。
(10）信号处理主机电源应满足以下要求：
①具有主、备电源转换功能，主、备电源有工作状态指示。
②当主电源断电或恢复时，能自动转换到备用电源或主电源。
③主、备电源的转换不能使探测器输出火灾报警信号。
④自备备用电源自动充电功能符合要求。
(11)对信号处理主机手动报警和声、光信号指示部件功能进行试验，应符合下列要求：
①声光信号应能手动消除。
②开关电源操作、手动复位操作、手动屏蔽/解除屏蔽操作，应仅通过专用工具、密码等特殊手段实现。
(12)采用专用的检查仪器对系统报警探测分区逐个进行试验，其动作应准确无误。
(13)手动报警应通过人工手动按钮模拟报警，观察报警主机是否报警，分中心是否收到报警信号。
(14)监控分中心火灾报警工作站的报警响应时间应小于60s，隧道机房火灾报警控制主机响应时间应小于30s。
