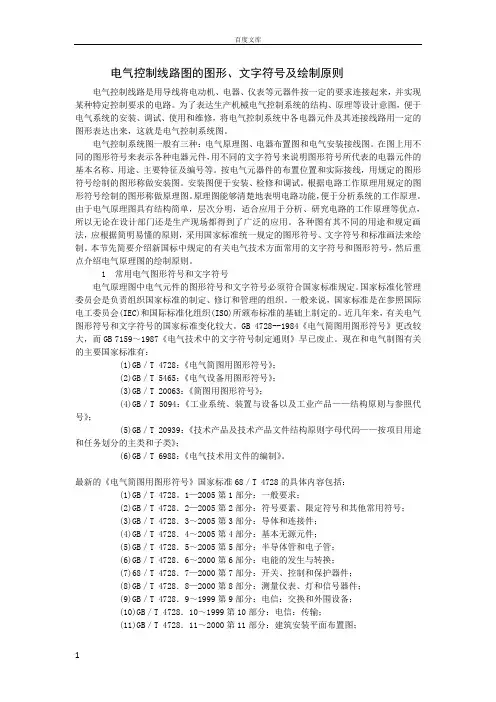

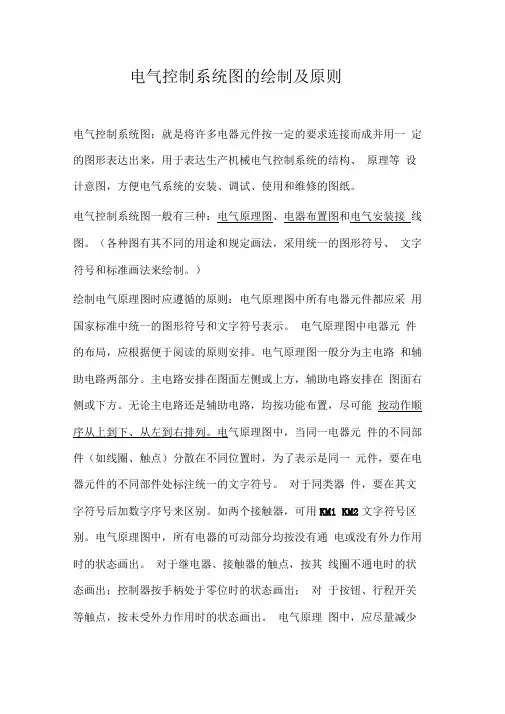

电气控制系统图的绘制及原则
电气控制系统图：就是将许多电器元件按一定的要求连接而成并用一定的图形表达出来，用于表达生产机械电气控制系统的结构、原理等设计意图，方便电气系统的安装、调试、使用和维修的图纸。
电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。（各种图有其不同的用途和规定画法，采用统一的图形符号、文字符号和标准画法来绘制。）

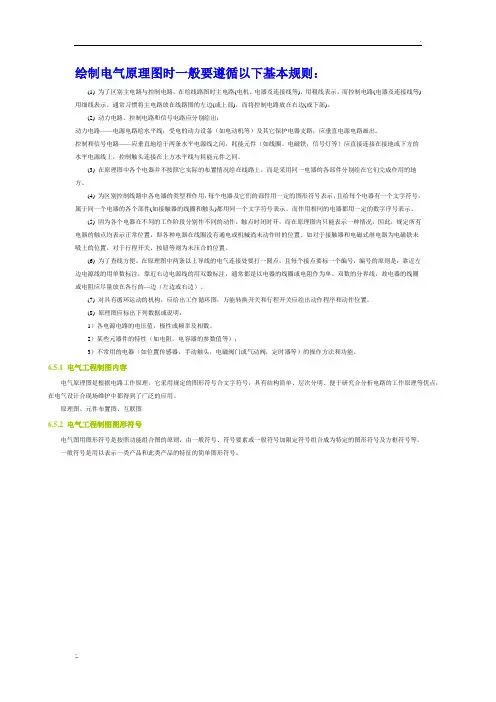

绘制电气原理图时应遵循的原则：电气原理图中所有电器元件都应采用国家标准中统一的图形符号和文字符号表示。电气原理图中电器元件的布局，应根据便于阅读的原则安排。电气原理图一般分为主电路和辅助电路两部分。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下、从左到右排列。电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KM1、KM2文字符号区别。电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。对于继电器、接触器的触点，按其线圈不通电时的状态画出；控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点，按未受外力作用时的状态画出。电气原理
电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路（控制电路）两部分。 A主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 B辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局 电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。 电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ 文字符号区别。 电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。 图区编号下方的的文字表明它对应的下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解全部电路的工作原理。 符号位置的索引 q 符号位置的索引用图号、负次和图区编号的组合索引法，索引代号的组成如下： q 图号是指当某设备的电气原理图按功能多册装订时，每册的编号，一般用数字表示。 q 当某一元件相关的各符号元素出现在不同图号的图纸上，而当每个图号仅有
1.单按钮控制电动机起停线路 常规电动机起动、停止需用两个按钮，在多点控制中，则需按钮引线较多。利用一个按钮多点远程控制电动机的起停，则可简化控制线路又节省导线。如图所示，其工作原理是：起动时．按下按钮AN，继电器1J线圈得电吸合，1J常开触点闭合，交流接触器C线圈通电，C 吸合并自锁．电动机起动。C的常开辅助触头闭合，常闭辅助肋头断开．这时，继电器2J 的线圈因1J的常闭触点已断开而不能通电，所以2J不能吸合。松开按钮AN，因C已自锁，所以交流接触器C仍吸合，电动机继续运转。但这时1J因AN放松而断电释放，其常闭触点复位，为接通2J作好准备。在第二次按下按钮AN，这时继电器1J线圈通路被C常闭触头切断，所以U不会吸合，而2J线圈通电吸合。2J吸合后，其常闭触点断开，切断C线圈电源，C断电释放，电动机停转。 2.接触器控制电机线路 具有自锁功能的电机控制线路，如图所示，当起动电动机时合上电源开关HK，按下起动按钮酗，接触器C线圈获电，C主触点闭合使电动机M运转；松开QA，由于接触器C常开辅助触点闭合自锁，控制电路仍保持接通，电动机M继续运转。停止时，按TA接触器C线圈断电．C主触点断开，电动机M停转，同时自保持辅助触点分断。具有自锁的正转控制线路的重要特点是它具有欠压与失压(零压)保护作用。 有很多生产机械因负载过大、操作频繁等原因，使电动机定子绕组中长时间流过较大的电流，有时熔断器在这种情况下尚未及时熔断，以致引起定子绕组过热，影响电动机的使用寿命．严重的甚至烧坏电动机。因此，对电动机还必须实行过载保护。本线路具有热继电保护功能，当电动机过载时．主回路热继电器RJ所通过的电流超过额定电流值，使RJ部发热，
电气控制电路基础（电气原理图） 电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路（控制电路）两部分。 主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局
电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。 电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ文字符号区别。 电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。 电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。
如何绘制电气控制线路图详细教程 绘制电气控制线路图是积累工作资料的一项重要内容，可采用辅助绘图软件提高工作效率。AutoCAD2006是常用的电气辅助设计软件之一。利用AutoCAD2006的工具选项板，将电气图常用电气图形文字符号定制在工具选项板中，提高电气图绘制速度。 图形符号绘制 交流接触器主触头的图形文字符号定制时先设计主触头图形尺寸，为了与其它电器元件对应尺寸一致，尺寸参考设计为：基本间距M=4.8mm，倾角a=30°，触头触点直径d=1.6mm，其余线间距取0.75M、1.5M等。 接触器主触头图形尺寸 电气图常用图形尺寸设计后，在AutoCAD 2006环境下，绘制电气图常用图形及文字符号，见图。 电气图部分常用图形文字符号 图形符号块定义 选择菜单项“绘图”∣“块”∣“创建”，即执行block命令进行，在弹出的“块定义”对话框，按图设置。
定义块对话框 块的命名应具有一定的含义并方便记忆，例如主触头块名取为KMM-3V（KM表示接触器，M表示主触头，3表示3极，V表示竖式布置），单击“拾取点”按钮后，在AutoCAD 绘图界面中拾取图中第1条竖线的上端点作为块基点，自动回到“块定义”对话框。 单选“转换为块”单选按钮，再单击“选择对象”按钮，又回到AutoCAD绘图界面中。选择所有接触器主触头图形后右击，AutoCAD自动回到“块定义”对话框，填写说明文字后单击对话框中的“确定”按钮，完成块定义。 所有电气图常用图形文字符号块定义完成后，给文件取名（例如取名为电器图形文字符号库），然后保存到磁盘（如存在D盘）。 定制工具选项板 选择菜单项“工具” ∣“设计中心”，或单击标准工具栏上“设计中心”快捷按钮，AutoCAD2006弹出“设计中心”窗口。
一、填空题（每空1分，共30分） 1．交流接触器铁心上短路环的作用是：减小衔铁吸合时的振动和噪音。 2. 热继电器一般用于电动机的长期过载保护保护。接触器除通断电路外，还具有欠压和失压保护作用。 3. 三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的 1/3 倍，此方法只能用于定子绕组采用△接法的电动机。 4. 要实现电动机的多地控制，应把所有的启动按钮并联连接，所有的停机按钮串联连接 5.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。为了减小铁心的振动和噪音，在铁心上加入短路环。 6.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。 7.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。 8.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。 9.根据工作电压的高低，电器分为低压电器和高压电器。 10、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__。 11、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。 12、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。 13、速度继电器主要用作_____反接制动_______控制。 14、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相 。 15、机床中最常见的降压起动方法有 Y-转换、_定子绕组串电阻__和自耦变压器（补偿器）降压起动三种。 16、机床上常用的电气制动控制线路有两种即___反接制动___和__能耗制动________。 17、时间继电器是指__用来实现触点延时接通或延时断开的控制________的电器。 18、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。 19、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。 20、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的_过载保护。 21、在机床电控中，短路保护用_熔断器_；过载保护用热继电器_；过电流保护用_过电流继电器_。 22、低压电器通常指工作在交流（1200 ）V以下，直流（1500）V以下的电路中，起到连接、（控制）、（保护）和调节作用的电器设备。 23、热继电器是专门用来对连续运行的电动机实现（过载）及（断相）保护，以防电动机因过热而烧毁的一种保护电器，通常是把其（常闭）触点串接在控制电路中。 24、在电气控制技术中，通常采用（熔断器）或（断路保护器）进行短路保护。
如何绘制电气控制线路图详细教程 2009年11月26日09:17www.elecfans.co作者：佚名用户评论（0） 关键字： 如何绘制电气控制线路图详细教程 绘制电气控制线路图是积累工作资料的一项重要内容，可采用辅助绘图软件提高工作效率。AutoCAD2006是常用的电气辅助设计软件之一。利用AutoCAD2006的工具选项板，将电气图常用电气图形文字符号定制在工具选项板中，提高电气图绘制速度。 图形符号绘制 交流接触器主触头的图形文字符号定制时先设计主触头图形尺寸，为了与其它电器元件对应尺寸一致，尺寸参考设计为：基本间距M=4.8mm，倾角a=30°，触头触点直径d=1.6mm，其余线间距取0.75M、1.5M等。 接触器主触头图形尺寸 电气图常用图形尺寸设计后，在AutoCAD2006环境下，绘制电气图常用图形及文字符号，见图。
电气图部分常用图形文字符号 图形符号块定义 选择菜单项“绘图”∣“块”∣“创建”，即执行block命令进行，在弹出的“块定义”对话框，按图设置。
定义块对话框 块的命名应具有一定的含义并方便记忆，例如主触头块名取为KMM-3V（KM表示接触器，M表示主触头，3表示3极，V表示竖式布置），单击“拾取点”按钮后，在AutoCAD 绘图界面中拾取图中第1条竖线的上端点作为块基点，自动回到“块定义”对话框。 单选“转换为块”单选按钮，再单击“选择对象”按钮，又回到AutoCAD绘图界面中。选择所有接触器主触头图形后右击，AutoCAD自动回到“块定义”对话框，填写说明文字后单击对话框中的“确定”按钮，完成块定义。 所有电气图常用图形文字符号块定义完成后，给文件取名（例如取名为电器图形文字符号库），然后保存到磁盘（如存在D盘）。 定制工具选项板 选择菜单项“工具”∣“设计中心”，或单击标准工具栏上“设计中心”快捷按钮，AutoCAD2006弹出“设计中心”窗口。 显示命名对象项 在窗口左边的文件列表夹中找到“电器图形文字符号库.dwg”文件，窗口右边会显示对应的命名对象项，右击文件名“电器图形文字库.dwg”文件，从弹出的快捷菜单中选择“创建工具选项板”，即可在工具板中创建新选项卡。
根据电气原理图绘制电气接线图 根据电气原理图绘制电气接线图 首先，我们要弄清楚什么叫做电气原理图，什么叫做电气接线图。 我们来看下图： 此图就是控制原理图。 接线图的第一个任务：绘制和标明接线端子的进线与出线关系 1）实现门板过渡和柜间过渡任务的接线端子 我们先来看电流测量和显示回路。 从图中我们看到柜内的各种开关电器，还有门板上的控制按钮、信号灯和多功能电力仪表。多功能电力仪表的电流信号线就来自于电流互感器。 图中我们看到了过渡接线端子，它的任务就是过渡柜内与门板上的开关电器之间的导线连接。 下图的上部是用于柜间连接的接线端子，用于控制线、控制电源小母线、信号线、接地线的连接。 2）远程控制线、信号线的进线和出线的接线端子 所谓远程控制线、信号线一般用于远程控制，也包括DCS的干接点测控线。 所谓干接点，指的是电源由测控装置提供，被测线路不提供电源。 接线图的第二个任务：标明某根线来自何处，去向何方
现在，我们再来看电流测量和显示回路图。不过，这里的图已经是准接线图和接线图了。如下： 我们已经知道，引自电流互感器的线必须上端子，然后再从端子接到电流表。 我们来看1TAa的接线： 电流互感器的二次回路有两个端子，分别标记为S1和S2。这两个端子与同名端有关，当电流互感器一次回路电流流入互感器穿心时，S1是同名端。 我们看到，从1TAa的S1端子引了一条线到XT接线端子的第一 个端子XT1。因此，这条线在电流互感器1TAa的S1侧标记为XT1， 而在XT1处则标记为1TAa:s1。可以看出，这条线的线头标记是以接到何处来标记的。 再看电流表侧：从XT1接到电流表PAa第1点的接线左右两侧分别标记为：PAa:1和XT1。注意看电流表PAb的2点，它引出两条线，一条接到PAa:2，另一条接到PAc:2。我们看到，从一个点只能引出 不超过2条线，并且每条线的头尾都明确无误，不可能接错。同时，整台开关柜内哪怕有几百条线，但所有的线都不会重复。所以，按接线图配置的线，又叫做工艺配线，它的特点就是准确，不重复。接线图适用于开关柜制造厂配线之用。 如何从控制原理图绘制接线图？ 不用说，这都是开关柜制造厂制图人员的工作了。我们看到，从控制原理图绘制接线图是很麻烦的。绘制接线图一定要对开关电器实
只要一分钟，教你看懂电气控制电路图！ 看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。电气控制原理图一般是分为主电路和辅助电路两部分。其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的 、“顺 除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。 总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。
特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。 1、看主电路的步骤 第一步：看清主电路中用电设备。用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。 2 则可先排除照明、显示等与控制关系不密切的电路，以便集中精力进行分析。 第一步：看电源。首先看清电源的种类。是交流还是直流。其次。要看清辅助电路的电源是从什么地方接来的，及其电压等级。电源一般是从主电路的两条相线上接来，其电压为380V.也有从主电路的一条相线和一零线上接来，电压为单相220V；此外，也可以从专用隔离电源变压器接来，电压有140、127、36、6.3V等。辅助电
路为直流时，直流电源可从整流器、发电机组或放大器上接来，其电压一般为24、12、6、4.5、3V等。辅助电路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。否则，电压低时电路元件不动作；电压高时，则会把电器元件线圈烧坏。 第二步：了解控制电路中所采用的各种继电器、接触器的用途。如采用了一些特殊 而是相互联系、相互制约的。这种互相控制的关系有时表现在一条回路中，有时表现在几条回路中。 第五步：研究其他电气设备和电器元件。如整流设备、照明灯等。 综上所述，电气控制电路图的查线看图法的要点为： （1）分析主电路。从主电路人手，根据每台电动机和执行电器的控制要求去分析各
电气控制系统图
电气控制系统图一般有三种: 电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路, 应根据结构简单、层次分明清晰的原则, 采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子, 但并不按照电器元件的实际布置位置来绘制, 也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路( 控制电路) 两部分。 A主电路是电气控制线路中大电流经过的部分, 包括从电源到电机之间相连的电器元件; 一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 B辅助电路是控制线路中除主电路以外的电路, 其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局 电气原理图中电器元件的布局, 应根据便于阅读原则安排。主电路安排在图面左侧或上方, 辅助电路安排在图面右侧或下方。无论主
电路还是辅助电路, 均按功能布置, 尽可能按动作顺序从上到下, 从左到右排列。 电气原理图中, 当同一电器元件的不同部件( 如线圈、触点) 分散在不同位置时, 为了表示是同一元件, 要在电器元件的不同部件处标注统一的文字符号。对于同类器件, 要在其文字符号后加数字序号来区别。如两个接触器, 可用KMI、 KMZ文字符号区别。 电气原理图中, 所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点, 按其线圈不通电时的状态画出, 控制器按手柄处于零位时的状态画出; 对于按钮、行程开关等触点按未受外力作用时的状态画出。 电气原理图中, 应尽量减少线条和避免线条交叉。各导线之间有电联系时, 在导线交点处画实心圆点。根据图面布置需要, 能够将图形符号旋转绘制, 一般逆时针方向旋转90o, 但文字符号不可倒置。 图面区域的划分 图纸上方的1、 2、3…等数字是图区的编号, 它是为了便于检索电气线路, 方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。 图区编号下方的的文字表明它对应的下方元件或电路的功能, 使读者能清楚地知道某个元件或某部分电路的功能, 以利于理解全部电
第一节电气控制系统图的基本知识 一、图形、文字符号 １．图形符号 图形符号通常用于图样或其它文件，用以表示一个设备或概念的图形、标记或字符。电气控制系统图中的图形符号必须按国家标准绘制， ２．文字符号 文字符号分为基本文字符号和辅助文字符号。文字符号适用于电气技术领域中技术文件的编制，也可表示在电气设备、装置和元件上或其近旁以标明它们的名称、功能、状态和特征。 ３．主电路各接点标记 三相交流电源引入线采用L1 、L2 、L3 标记。 电源开关之后的三相交流电源主电路分别按U 、V 、W 顺序标记。 分级三相交流电源主电路采用三相文字代号U 、V 、W 的前边加上阿拉伯数字1 、 2 、 3 等来标记，如1U 、1V 、1W ；2U 、2V 、2W 等。 二、绘图原则 电气控制系统图包括电气原理图、电气安装图（电器安装图、互连图）和框图等。各种图的图纸尺寸一般选用297 × 210 、297 × 420 、297 × 630 、297 × 840 （mm ）四种幅面，特殊需要可按GB126 — 74 《机械制图》国家标准选用其他尺寸。 第二节三相异步电动机全压起动控制线路 三相异步电动机全压起动就是：起动时加在电动机定子绕组上的电压为额定电压，也称直接起动。 一、单向旋转控制电路 1 、点动正转控制线路 点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。如图2.5 所示。 起动：按下起动按钮SB →接触器KM 线圈得电→ KM 主触头闭合→电动机M 起动运行。 停止：松开按钮SB →接触器KM 线圈失电→ KM 主触头断开→电动机M 失电停转。 停止使用时：断开电源开关QS 。 图 2.5 点动正转控制电路图 2 、接触器自锁正转控制线路
电气控制电路基础电气原 理图 The Standardization Office was revised on the afternoon of December 13, 2020
电气控制电路基础（电气原理图） 电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路（控制电路）两部分。 主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局
电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。 电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ文字符号区别。 电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。 电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。
电气控制线路图的绘制及分析 电气控制线路图用以描述电气控制设备电气原理及安装、调试用的工艺性图纸，主要包括电气原理图、电气安装位置图、电气安装接线图和电气安装互连图等。 电气线路图 电气线路图是指描述控制线路接线关系和原理的图纸，分为电气原理图和电气安装接线图。 启停控制 电气原理图的分类： 主：强电流通过部分辅：控制、照明、指示 电气原理图的绘制规则： 主：粗实线辅：细实线 电气符号画法： 一般垂直放置，也可以逆时针转动90水平放置。图中电器元件的状态为常态（未压动、未通电……）
正反转 电气原理的读图方法 1、查线读图法（常用方法）： 按照由主到辅，由上到下，由左到右的原则分析电气原理图。较复杂图形，通常可以化整为零，将控制电路化成几个独立环节的细节分析，然后，再串为一个整体分析。 2、逻辑代数法 用逻辑代数描述控制电路的工作关系。
连锁 电气原理图中电器元件各部分符号与实际位置无关，可根据原理，将电气符号画在任何需要的电路位置。
自动循环1、点动（在长动基础上的点动） 用途：适用于电动机短时间调整的操作。
图1 ①按钮操作：SB3常闭触点用来切段自锁电路实现点动。 ②转换开关控制：SA合上，有自锁电路，SB2为长动操作按钮；SA断开，无自锁电路，SB2为点动操作按钮。 ③中间继电器KA控制：按动SB2、KA通电自锁，KM线圈通电，此状态为长动；按动SB3、KM线圈通电，但无自锁电路，为点动操作。 2、多地控制 定义： 多地控制电路设置多套起、停按钮，分别安装在设备的多个操作位置，故称多地控制。
起动按钮的常开触点并联，停止按钮的常闭触点串联。 操作：无论操作哪个启动按钮都可以实现电动机的起动；操作任意一个停止按钮都可以打断自锁电路，使电动机停止运行。 3、多条件控制 图3 电路用途：
⒈电力拖动控制系统主要由 原动机 和 自动控制部分 组成。 ⒉电气控制系统图包括 电气控制原理图 、 电气设备安装图 、 电气设备接线图 等。 ⒊将额定电压直接加到电动机的定子绕组上，使电动机起动运转，称为 直接 起动或 全压 起动。 ⒋机床设备中停车制动的控制方式主要有 反接制动 和 能耗制动 。 ⒏PLC 的程序一般表示方式有 梯形图 、 语句表 、 逻辑功能图 、 和 逻辑代数式 四种。 ⒐利用KEEP 指令编程时．必须按照先 置位 ，再 复位 最后是 锁存指令 的顺序进行。 ⒈绘制电气原理图时，主回路一般用 粗线 绘制在图面的 左 侧，而控制电路用 细线 绘制在图 右侧，所有电路元件的图形符号均按电器 常 态绘制。 ⒉阻转矩作用方向始终与运动方向 相反 ,是起 阻碍 运动的作用转矩。 ⒊电动机一般采用热继电器实现 过载 保护，热继电器的常闭触点应接在 控制回路 。 ⒋实现多地点控制一台电动机起动、停机时，应把起动按钮 并联 连接，停机按钮应 串联 连接。 ⒌要在一定的距离内实现自动往复不断循环工作，应采用 行程开关 来控制电动机的正、反转。 ⒍C 系列P 型PLC 共有 16 个SMR 。⒎在同一程序段中，最多允许使用 48 个DIFU 和DIFD 指令。 ⒏输出继电器（OR ）通过一对 动合 触点将PLC 的控制信号传递给负载。 ⒐C 系列P 型PLC 按功能可分为基本型、 扩展I/O 单元扩展型 和专用型单元。 ⒑C 系列P 型机的定时器属于 递减计数 类型的定时器。 ⒒输入继电器与PLC 的 输入设备 相连，它只能由 外部设备 信号来驱动，不能被程序指令来驱动，只有输出继电器才具有 驱动负载抗干扰 能力。 ⒈机械特性硬度是指表示了 电动机的转速随转矩变化之间的关系 。 ⒉使三相交流异步电动机实现正、反转换向，可采取 改变三相电源的相序 的方法。 ⒊丫一△降压起动的电动机在正常运行时，电动机定子绕组是连接 成三角形 的。 ⒋调速系统的平滑性定义为 相邻两转速之比 i i n n 1 += φ ，其值越 越接近1 越好。 ⒌电流截止负反馈的作用是 限流保护 ，截止电流大小应为 Io=（1.0～1.2）IN ，堵转电流大小应为 I DW =（1.5～2）IN 。 ⒍通常互锁环节指 指各接触器利用辅助触点实现相互制约，形成接触器此通彼断关系的环节称为互锁 。 ⒎.电气设备安装图 表示各种电气设备在机械设备和电气控制柜中的实际安装位置。 ⒏PLC 常用的电源电路有 串联稳压电路 、 开关稳压电路 和 带有变压器的逆变电路 等。 ⒐PLC 在硬件方面的主要抗干扰措施有 屏蔽 、 隔离 和 滤波 。 ⒑PLC 的系统响应时间包括 系统输入时的滤波时间 、 程序执行时间 和 输出延时时间 。 ⒒C 系列P 型机的定时器定时单位为 0.1s 。 ⒈反时限性是指当电机过载时，电路中过载电流越 大 ，热继电器动作的时间越 短 ，即电流过载倍数与热
电气线路最基本原理图绘制方法 电气原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。运用电气原理图的方法和技巧，对于分析电气线路，排除机床电路故障是十分有益的。 电气原理图包括: 主电路、控制电路、保护、配电电路等几部分组成。这种图，由于它直接体现了电子电路与电气结构以及其相互间的逻辑关系，所以一般用在设计、分析电路中。分析电路时，通过识别图纸上所画各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。 电原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指所有电路集合在一起的分部电路图。 组成结构: 电气系统图主要有电气原理图、电器布置图、电气安装接线图等，绘图软件有电气CAD、protell99、Cadence等。 因此，电气原理图是电气系统图的一种。是根据控制线图工作原理绘制的，具有结构简单，层次分明。主要用于研究和分析电路工作原理。 电气布置安装图主要用来表明各种电气设备在机械设备上和电气控制柜中的实际安装位置。为机械电气在控制设备的制造、安装、维护、维修提供必要的资料。 电气安装接线图是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。
电气控制线路原理图绘制示意图 （1）电路绘制 原理图一般分为电源电路、主电路、控制电路、信号电路及照明电路绘制。 原路图可水平布置，也可垂直布置。水平布置时，电源电路垂直画，其他电路水平画，控制电路中的耗能元件（如接触器和断电器的线圈、信号灯、照明灯等）要画在电路的最右方。垂直布置时，电源电路水平画，其他电路垂直画，控制电路中的耗能元件要画在电路的最下方。 电源电路画成水平线，三相交流电源相序L1、L2、L3由上而下排列，中线N 和保护地线PE画在相线之下。直流电源则正端在上，负端在下画出。 主电路是指受电的动力装置及保护电器，它通过的是电动机的工作电流，电流较大，主电路要垂直电源电路画在原理图的左侧。控制电路是指控制主电路工作状态的电路。信号电路是指显示主电路工作状态的电路。照明电路是指实现机床设备局部照明的电路。这些电路通过的电流都较小，画原理图时，控制电路、信号电路、照明电路要依次垂直画在电路的右侧。 （2）元器件绘制 ①原理图中，各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。 ②原理图中，各电器元件不画实际的外形图。而采用国家规定的统一国标符号画出。 ③原理图中，同一电器的各元件不按它们的实际位置画在一起，而是按其在
1、用热继电器对电动机进行过载及断相保护，其额定电流值应由热元件的最大额定电流值来确定。3、热继电器它是利用电流的热原理原理而动作的。它的发热元件应串接于电动机电源回路中。4、电气原理图由主电路和辅助电路组成5、电动机的正反转控制电路，在任何时候都只允许其中一组电路工作，因此必须进行互锁，以防止电源相间短路。11、低压电器按操作方式分为手动电器和自动电器。由此可知，交流接触器属于自动电器，组合开关属于手动电器。1 2、在接触器控制线路中，依靠自身的辅助触点保持线圈通电的环节叫自锁环节；串入对方控制线路的动断触点叫互锁触点。15、电磁式中间继电器实质上是一种电磁式电压继电器，其特点是触头数量多，故可以用中间继电器来扩大控制回路的数目。16、如需要在不同的场所对电动机进行控制，可在控制电路中并联几个起动按钮和串联几个停止按钮。19、电气图一般分为电气系统框图和框图、电气原理图、电器布置图和电气安装接线图。22、接触器主要由电磁系统、触头系统、灭弧装置、释放弹簧、触头弹簧、触头压力弹簧、支架及底座等组成。2 3、电动机的正反转控制电路，其实就是正转与反转电路的组合。31、主令电器主要用来接通或分断控制电路，刀开关用来接通或分断 主电路。32、电磁式电器主要由电磁机构、触头系统和灭弧装置组成，而电磁机构由吸引线圈、铁芯和衔铁组成。33、电气控制设计的一般程序是拟定设计任务书、选择拖动方案与控制方式、选择电动机、选择方案等7各方面的内容。34、常用的电气控
制系统图有电气原理图、电器布置与安装接线图 简答：1、电动机控制系统常用的保护环节有哪些？各用什么低压电器实现？ 短路保护：使用熔断器和自动空气开关；过载保护：使用热继电器；过电流保：使用过电流继电器；零压和欠压保护：使用自锁回路和欠电压继电器；弱磁保护：使用欠电流继电器；断相保护：使用断相保护热继电器。电压继电器、电流继电器、固态断相保护器.2、电气控制线路检修的方法有哪几种？1/直观检查法2）测量电压法3）测量电阻法4）其他方法：①置换元件法②对比法③逐步接入法④强迫逼合法⑤短接法2、电气原理图阅读的方法和步骤是什么？1、先机后电2、先主后辅3、化整为零4、集零为整、通观全局5、总结特点。1、电气控制系统图分哪几类？答：电气控制系统图分为电气原理图、电器元件布置图和电气安装接线图三类。2、电气原理图中，说出QS、FU、KM、KS、SQ各代表什么电气元件，并画出各自的图形符号。答：组合开关、熔断器、接触器、速度继电器、行程开关5、简述交流接触器的工作原理。答：当线圈通电后，静铁心产生电磁吸力将衔铁吸合。衔铁带动触头系统动作，使常闭触头断开，常开触头闭合。当线圈断电时，电磁吸力消失，衔铁在反作用弹簧力的作用下，释放，触头系统随之复位3、简述三相异步电机能耗制动的原理。答：能耗制动是在电动机停止切除定子绕组三相电源的同时，定子绕组接通直流电源，产生静止磁场，利用转子感应电流与静止磁场的相互作用，产生一个制动转矩进行制动。4、简述三相异步电机
常用电气控制电路 Prepared on 22 November 2020
常用电气控制电路 1.控制柜内电路的一般排列和标注规律为便于检查三相动力线布置的对错，三相电源 L1、L2、L3在柜内按上中下、左中右或后中前的规律布置。L1、L2、L3三相对应的色标分别为黄、绿、红，在制作电气控制柜时要尽量按规范布线。二次控制电路的线号，一般的标注规律是：用电装置（如交流接触器）的右端接双数排序，左端按单数排序。 二次控制电路的线号编排如图1所示。动力线与弱点信号线要尽量远离，如传感器、PLC、DCS集散控制系统、PID控制器等信号线，如果不能做到远离，要尽量垂直交叉。弱电线缆最好单独放入一个金属桥架内，所有弱电信号的接地端都在同一点接地，且与强电的接地分离。 常用电气控制电路图1 二次控制电路的线号编排 2.电动机起停控制电路该电路可以实现对电动机的起停控制，并对电动机的过载和短 路故障进行保护，电动机起停控制电路如图2所示。 图2 电动机起停控制电路 在图2中，L1、L2、L3是三相电源，信号灯HL1用于指示L2和L3两相电源的有无，电压表V指示L1和L3相之间的线电压，熔断器FU1用于保护控制电路（二次电路）避免电路短路时发生火灾或损失扩大。合上断路器QF1，二次电路得电，按下起动按钮（绿色）SB2，交流接触器KM1的线圈通电，交流接触器的主触点KM1的辅助触头KM1-1闭合，电动机M1通电运转。由于KM1-1触头已闭合，即使起动按钮SB2抬起，KM1的线圈也将一直有电。KM1-1的作用是自锁功能，即使SB2抬起也不会导致电动机的停止，电动机起动运行。按下停止按钮SB1，KM1的线圈断电，KM1-1和KM1触头放开，电动机停止，由于KM1-1已经断开，即使停止按钮SB1抬起，KM1的线圈也仍将处于断电状态，电动机M1正常停止。当电动机内部或主电路发生短路故障时，由于出现瞬间几倍于额定电流的大电流而使断路器QF1迅速跳闸，使电动机主电路和二次电路断电，电动机保护停止。当电动机发生过载时，电动机电流超出正常额定电流一定的百分比，热继电器FR1发热，一定时间后，FR1的常闭触头FR1-1断开，KM1线圈断电，KM1-1和KM1主触头断开，电动机保护停止。KM1线圈得电时，HL2指示灯亮说明电动机正在运行，KM1的线圈断电后HL2灯灭，说明电动机停止运行。当FR1发生过载动作，常开触头FR1-2闭合，HL3灯亮说明电动机发生了过载故障。假设上述的三相交流电动机M1的功率，额定电流为，工作电压为AC380V，则电动机起停控制电路元件清单见表1。 表1 电动机起停控制电路元件清单 3.电动机正、反转控制电路该电路能实现对电动机的正、反转控制，并有短路和过载 保护措施。电动机正、反转控制电路如图3所示。 常用电气控制电路图3 电动机正、反转控制电路 在图3中，接触器KM2线圈吸合后，因为将L1和L3两相电源线进行了对调，实现了电动机的反转运行。信号灯HL1指示电源线L3和零线N之间的相电压。按下正转起动按钮SB2，交流接触器KM1线圈得电吸合，主触头KM1和常开辅助触头KM1-1闭合，电动机M1正向运转。KM1的常闭辅助触头KM1-2断开，此时即使按下反转起动按钮SB3，由于KM1-2的隔离作用，交流接触器KM2的线圈也不会吸合，KM1-2起安全互锁作用。电动机正向起动后，反向控制交流接触器KM2触头不会吸合，避免了由于KM1和KM2的触头同时吸合而出现电源线L1和L3直接短路的现象。按下停止
电气原理图的绘制方法 为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。用导线将电机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。 画电气原理图的一般规律如下： 画主电路 绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号。 画控制电路 控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路（如延时电路、联锁电路、顺控电路等）组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。对于复杂的控制电路，要按各部分所完成的功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。 电气安装接线图规范 一般情况下，电气安装图和原理图需配合起来使用。 绘制电气安装图应遵循的主要原则如下： 1、必须遵循相关国家标准绘制电气安装接线图。 2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件（如同一个接触器的触点、线圈等）必须画在一起，各电器元件的位置应与实际安装位置一致。 3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。 4、走向相同、功能相同的多根导线可用单线或线束表示。画连接线时，应标明导线的
用FLASH绘图软件绘制电气控制线路的方法步骤用FLASH绘图软件绘制电气控制线路 的方法步骤 电气控制线路是电气自动化控制技术的基础知识，对学生的专业知识学习起着承上启下的作用，而仅靠图片或实物展示线路结构，教师口头讲解工作原理，比较抽象，学生不容易理解，因为电是摸不着、看不到的物质，为此有必要制作形象、生动的动画来展示电气控制线路的工作过程。除了作为课件使用外，还可以为音像视频教学资源建设、网络课程教学资源建设提供多媒体素材。制作思路:1 、课件要与教材中的电气控制原理图形状、结构一致;2 、克服原来用挂图或图片讲课的缺 点，因为图是静止的，而实际的按钮、开关、接触器; 工作时都是有动作的，也就是动态的，因此课件中的电气元件要动起来。FLASH软件绘制的是矢量动画，可以 任意放大缩小，而动画质量不会损失，也可以作为Powerpoint 、Authware 等课件制作软件的资源。下面以星- 三角降压启动电气控制电路为例，详细讲解用FLASH 软件制作动画的过程。电气原理图见图1，通过分析图中器件，分别有按钮、线圈、各种常开、常闭触点、电动机等，首先要让这些器件动起来，然后根据工作原理进行动作先后顺序的编排。打个比喻: 就是课件制作者像导演一样，首先挑选和塑造演员，然后让演员按照剧本表演。一、常用电气元件的制作将电气原理图中经常出现的按钮、线圈、各种常开、常闭触点、电动机等电气元件用FLASH 软 件制作成动画，作为元件库，今后再制作其他电气原理图的时候，可以重复使用，节约制作时间。也就是挑选和塑造演员。 图 1 星-三角降压启动电气控制电路例如我们制作一个按钮开关动合触点，就是图1中的SB2打开FLASH软件后，从菜单栏中选择“插入”一“新建元件”，

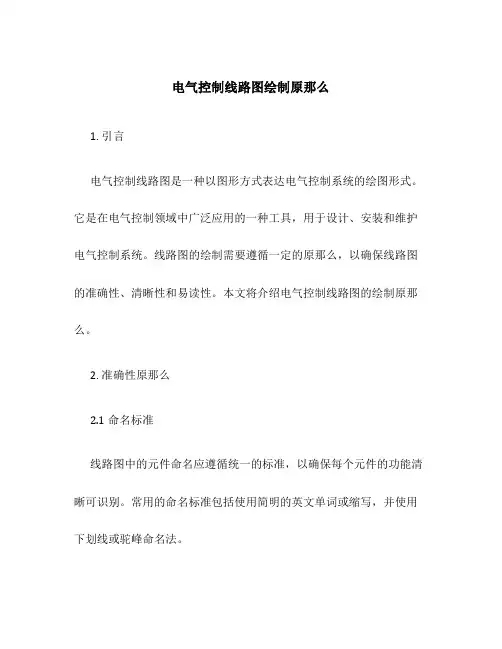

电气控制线路原理图绘制原则 电气控制线路原理图绘制示意图 1、电路绘制 原理图一般分为电源电路、主电路、控制电路、信号电路及照明电路绘制。 原路图可水平布置，也可垂直布置。水平布置时，电源电路垂直画，其他电路水平画，控制电路中的耗能元件（如接触器和断电器的线圈、信号灯、照明灯等）要画在电路的最右方。垂直布置时，电源电路水平画，其他电路垂直画，控制电路中的耗能元件要画在电路的最下方。
电源电路画成水平线，三相交流电源相序L1、L2、L3由上而下排列，中线N和保护地线PE画在相线之下。直流电源则正端在上，负端在下画出。 主电路是指受电的动力装置及保护电器，它通过的是电动机的工作电流，电流较大，主电路要垂直电源电路画在原理图的左侧。控制电路是指控制主电路工作状态的电路。信号电路是指显示主电路工作状态的电路。照明电路是指实现机床设备局部照明的电路。这些电路通过的电流都较小，画原理图时，控制电路、信号电路、照明电路要依次垂直画在电路的右侧。 2、元器件绘制 （1）原理图中，各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。 （2）原理图中，各电器元件不画实际的外形图。而采用国家规定的统一国标符号画出。 （3）原理图中，同一电器的各元件不按它们的实际位置画在一起，而是按其在线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。 3、电器元件布置图 电器元件布置图主要是表明机械设备上所有电气设备和电器元件的实际位置，是电气控制备制造、安装和维修必不可少的技术文件。4、接线图 接线图主要用于安装接线、线路检查、线路维修和故障处理。它表示
