后面的字母多半是封装信息，要看厂商提供的资料才能知道具体字母代表什么封装。数字集成电路的分类、特点、使用方法
MAXIM命名规则 AXIM前缀是“MAX”。DALLAS则是以“DS”开头。 MAX×××或MAX×××× 说明：1后缀CSA、CWA 其中C表示普通级，S表示表贴，W表示宽体表贴。 2 后缀CWI表示宽体表贴，EEWI宽体工业级表贴，后缀MJA或883为军级。 3 CPA、BCPI、BCPP、CPP、CCPP、CPE、CPD、ACPA后缀均为普通双列直插。举例MAX202CPE、CPE普通ECPE普通带抗静电保护 MAX202EEPE 工业级抗静电保护（-45℃-85℃）说明 E指抗静电保护 MAXIM数字排列分类 1字头模拟器 2字头滤波器 3字头多路开关 4字头放大器 5字头数模转换器 6字头电压基准 7字头电压转换 8字头复位器 9字头比较器 三字母后缀： 例如：MAX358CPD C = 温度范围 P = 封装类型 D = 管脚数 温度范围： C = 0℃ 至70℃（商业级） I = -20℃ 至+85℃ （工业级） E = -40℃ 至+85℃ （扩展工业级） A = -40℃ 至+85℃ （航空级） M = -55℃ 至+125℃ （军品级） 封装类型： A SSOP(缩小外型封装) B CERQUAD C TO-220, TQFP(薄型四方扁平封装) D 陶瓷铜顶封装 E 四分之一大的小外型封装 F 陶瓷扁平封装 H 模块封装, SBGA(超级球式栅格阵列, 5x5 TQFP) J CERDIP (陶瓷双列直插) K TO-3 塑料接脚栅格阵列 L LCC (无引线芯片承载封装) M MQFP (公制四方扁平封装) N 窄体塑封双列直插 P 塑封双列直插
集成电路制造工艺流程之详细解答 1.晶圆制造( 晶体生长-切片-边缘研磨-抛光-包裹-运输 ) 晶体生长(Crystal Growth) 晶体生长需要高精度的自动化拉晶系统。 将石英矿石经由电弧炉提炼，盐酸氯化，并经蒸馏后，制成了高纯度的多晶硅，其纯度高达0.99999999999。 采用精炼石英矿而获得的多晶硅，加入少量的电活性“掺杂剂”，如砷、硼、磷或锑，一同放入位于高温炉中融解。 多晶硅块及掺杂剂融化以后，用一根长晶线缆作为籽晶，插入到融化的多晶硅中直至底部。然后，旋转线缆并慢慢拉出，最后，再将其冷却结晶，就形成圆柱状的单晶硅晶棒，即硅棒。 此过程称为“长晶”。 硅棒一般长3英尺，直径有6英寸、8英寸、12英寸等不同尺寸。 硅晶棒再经过研磨、抛光和切片后，即成为制造集成电路的基本原料——晶圆。 切片(Slicing) /边缘研磨(Edge Grinding)/抛光(Surface Polishing) 切片是利用特殊的内圆刀片，将硅棒切成具有精确几何尺寸的薄晶圆。 然后，对晶圆表面和边缘进行抛光、研磨并清洗，将刚切割的晶圆的锐利边缘整成圆弧形，去除粗糙的划痕和杂质，就获得近乎完美的硅晶圆。 包裹(Wrapping)/运输(Shipping) 晶圆制造完成以后，还需要专业的设备对这些近乎完美的硅晶圆进行包裹和运输。 晶圆输送载体可为半导体制造商提供快速一致和可靠的晶圆取放，并提高生产力。 2.沉积 外延沉积 Epitaxial Deposition 在晶圆使用过程中，外延层是在半导体晶圆上沉积的第一层。 现代大多数外延生长沉积是在硅底层上利用低压化学气相沉积(LPCVD)方法生长硅薄膜。外延层由超纯硅形成，是作为缓冲层阻止有害杂质进入硅衬底的。 过去一般是双极工艺需要使用外延层，CMOS技术不使用。 由于外延层可能会使有少量缺陷的晶圆能够被使用，所以今后可能会在300mm晶圆上更多
半导体集成电路型号命名法 1．集成电路的型号命名法 集成电路现行国际规定的命名法如下：（摘自《电子工程手册系列丛书》A15，《中外集成电路简明速查手册》TTL，CMOS电路以及GB3430）。 器件的型号由五部分组成，各部分符号及意义见表1。 2．集成电路的分类 集成电路是现代电子电路的重要组成部分，它具有体积小、耗电少、工作特性好等一系列优点。 概括来说，集成电路按制造工艺，可分为半导体集成电路、薄膜集成电路和由二者组合而成的混合集成电路。 按功能，可分为模拟集成电路和数字集成电路。 按集成度，可分为小规模集成电路（SSI，集成度＜10个门电路〉、中规模集成电路（MSI，集成度为10～100个门电路）、大规模集成电路（LSI，集成度为100～1000个门电路）以及超大规模集成电路（VLSI，集成度＞1000个门电路）。 按外形，又可分为圆型（金属外壳晶体管封装型，适用于大功率），扁平型（稳定性好、体积小）和双列直插型（有利于采用大规模生产技术进行焊接，因此获得广泛的应用）。 目前，已经成熟的集成逻辑技术主要有三种：TTL逻辑（晶体管－晶体管逻辑）、CMOS 逻辑（互补金属－氧化物－半导体逻辑）和ECL逻辑（发射极耦合逻辑）。 TTL逻辑：TTL逻辑于1964年由美国德克萨斯仪器公司生产，其发展速度快，系列产品多。有速度及功耗折中的标准型；有改进型、高速及低功耗的低功耗肖特基型。所有TTL 电路的输出、输入电平均是兼容的。该系列有两个常用的系列化产品， CMOS逻辑：CMOS逻辑器件的特点是功耗低，工作电源电压范围较宽，速度快（可达7MHz）。 ECL逻辑：ECL逻辑的最大特点是工作速度高。因为在ECL电路中数字逻辑电路形式采用非饱和型，消除了三极管的存储时间，大大加快了工作速度。MECL I系列产品是由美国摩托罗拉公司于1962年生产的，后来又生产了改进型的MECLⅡ，MECLⅢ型及MECL10000。 3．集成电路外引线的识别 使用集成电路前，必须认真查对和识别集成电路的引脚，确认电源、地、输入、输出及控制等相应的引脚号，以免因错接而损坏器件。引脚排列的一般规律为： 圆型集成电路：识别时，面向引脚正视。从定位销顺时针方向依次为1，2，3，4 ……。图1 集成器件俯视图 – 158 –
集成电路制造工艺流程 1.晶圆制造( 晶体生长-切片-边缘研磨-抛光-包裹-运输 ) 晶体生长(Crystal Growth) 晶体生长需要高精度的自动化拉晶系统。 将石英矿石经由电弧炉提炼，盐酸氯化，并经蒸馏后，制成了高纯度的多晶硅，其纯度高达0.。 采用精炼石英矿而获得的多晶硅，加入少量的电活性“掺杂剂”，如砷、硼、磷或锑，一同放入位于高温炉中融解。 多晶硅块及掺杂剂融化以后，用一根长晶线缆作为籽晶，插入到融化的多晶硅中直至底部。然后，旋转线缆并慢慢拉出，最后，再将其冷却结晶，就形成圆柱状的单晶硅晶棒，即硅棒。 此过程称为“长晶”。 硅棒一般长3英尺，直径有6英寸、8英寸、12英寸等不同尺寸。 硅晶棒再经过研磨、抛光和切片后，即成为制造集成电路的基本原料——晶圆。 切片(Slicing) /边缘研磨(Edge Grinding)/抛光(Surface Polishing) 切片是利用特殊的内圆刀片，将硅棒切成具有精确几何尺寸的薄晶圆。 然后，对晶圆表面和边缘进行抛光、研磨并清洗，将刚切割的晶圆的锐利边缘整成圆弧形，去除粗糙的划痕和杂质，就获得近乎完美的硅晶圆。 包裹(Wrapping)/运输(Shipping) 晶圆制造完成以后，还需要专业的设备对这些近乎完美的硅晶圆进行包裹和运输。 晶圆输送载体可为半导体制造商提供快速一致和可靠的晶圆取放，并提高生产力。 2.沉积 外延沉积 Epitaxial Deposition 在晶圆使用过程中，外延层是在半导体晶圆上沉积的第一层。 现代大多数外延生长沉积是在硅底层上利用低压化学气相沉积(LPCVD)方法生长硅薄膜。外延层由超纯硅形成，是作为缓冲层阻止有害杂质进入硅衬底的。 过去一般是双极工艺需要使用外延层，CMOS技术不使用。 由于外延层可能会使有少量缺陷的晶圆能够被使用，所以今后可能会在300mm晶圆上更多
集成电路中双极性和CMOS工艺流程 摘要：本文首先介绍了集成电路的发展，对集成电路制作过程中的主要操作进行了简要 讲述。双极性电路和MOS电路时集成电路发展的基础，双极型集成电路器件具有速度高、驱动能力强、模拟精度高的特点，但是随着集成电路发展到系统级的集成，其规模越来越大，却要求电路的功耗减少，而双极型器件在功耗和集成度方面无法满足这些方面的要求。CMOS电路具有功耗低、集成度高和抗干扰能力强的特点。文章主要介绍了双极性电路和CMOS电路的主要工艺流程，最后对集成电路发展过程中出现的新技术新工艺以及一些阻 碍集成电路发展的因素做了阐述。 关键词：集成电路，双极性工艺，CMOS工艺 ABSTRACT This paper first introduces the development of integrated circuits, mainly operating in the process of production for integrated circuits were briefly reviewed. Bipolar and MOS circuit Sas the basis for the development of integrated circuit. Bipolar integrated circuits with high speed, driving ability, simulated the characteristics of high precision, but with the development of integrated circuit to the system level integration, its scale is more and more big.So, reducing the power consumption of the circuit is in need, but bipolar devices in power consumption and integration can't meet these requirements. CMOS circuit with low power consumption, high integration and the characteristics of strong anti-interference ability. This paper mainly introduces the bipolar circuit and CMOS circuit the main technological process.finally, the integrated circuit appeared in the process of development of new technology and new technology as well as some factors hindering the development of the integrated circuit are done in this paper. KEY WORDS integrated circuit, Bipolar process, CMOS process
芯片封装之多少与命名规则 芯片封装之多少与命名规则 一、DIP双列直插式封装 DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。 DIP封装具有以下特点： 1.适合在PCB(印刷电路板)上穿孔焊接，操作方便。 2.芯片面积与封装面积之间的比值较大，故体积也较大。 Intel系列CPU中8088就采用这种封装形式，缓存(Cache)和早期的内存芯片也是这种封装形式。 二、QFP塑料方型扁平式封装和PFP塑料扁平组件式封装 QFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。采用SMD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。将芯片各脚对准相应的焊点，即可实现与主板的焊接。用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。 PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。 QFP/PFP封装具有以下特点： 1.适用于SMD表面安装技术在PCB电路板上安装布线。 2.适合高频使用。 3.操作方便，可靠性高。 4.芯片面积与封装面积之间的比值较小。 Intel系列CPU中80286、80386和某些486主板采用这种封装形式。 三、PGA插针网格阵列封装 PGA(Pin Grid Array Package)芯片封装形式在芯片的内外有多个方阵形的插针，每个方阵形插针沿芯片的四周间隔一定距离排列。根据引脚数目的多少，可以围成2-5圈。安装时，将芯片插入专门的PGA插座。为使CPU能够更方便地安装和拆卸，从486芯片开始，出现一种名为ZIF的CPU插座，专门用来满足PGA封装的CPU在安装和拆卸上的要求。 ZIF(Zero Insertion Force Socket)是指零插拔力的插座。把这种插座上的扳手轻轻抬起，CPU就可很容易、轻松地插入插座中。然后将扳手压回原处，利用插座本身的特殊结构生成的挤压力，将CPU的引脚与插座牢牢地接触，绝对不存在接触不良的问题。而拆卸CPU芯片只需将插座的扳手轻轻抬起，则压力解除，CPU芯片即可轻松取出。

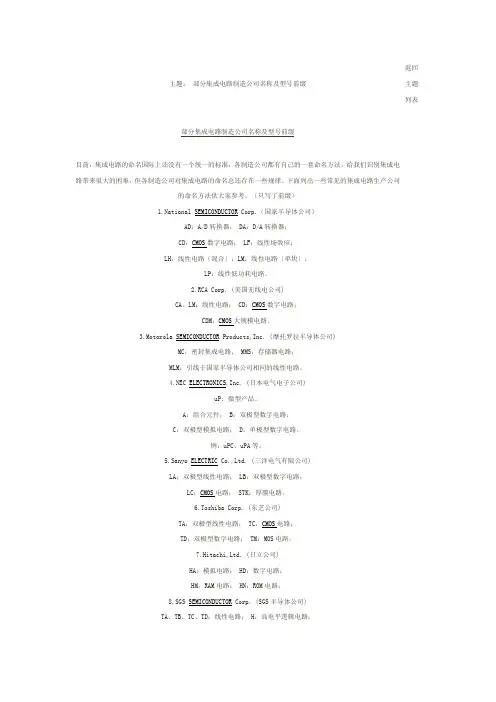

IC命名规则是每个芯片解密从业人员应当了解和掌握的IC基础知识，一下详细地列出了IC 命名规则，希望对你的芯片解密工作有所帮助。 一个完整的IC型号一般都至少必须包含以下四个部分： ◆.前缀（首标）-----很多可以推测是哪家公司产品 ◆.器件名称----一般可以推断产品的功能（memory可以得知其容量） ◆.温度等级-----区分商业级，工业级，军级等 ◆.封装----指出产品的封装和管脚数有些IC型号还会有其它容： ◆.速率-----如memory，MCU，DSP，FPGA等产品都有速率区别，如-5，-6之类数字表示◆.工艺结构----如通用数字IC有COMS和TTL两种，常用字母C，T来表示 ◆.是否环保-----一般在型号的末尾会有一个字母来表示是否环抱，如Z，R，+等 ◆.包装-----显示该物料是以何种包装运输的，如tube，T/R，rail，tray等 ◆.版本号----显示该产品修改的次数，一般以M为第一版本 ◆.该产品的状态 举例：EP 2C70 A F324 C 7 ES ：EP-altera公司的产品；2C70-CYCLONE2系列的FPGA；A-特定电气性能；F324-324pin FBGA封装；C-民用级产品；7-速率等级；ES-工程样品MAX 232 A C P E + ：MAX-maxim公司产品；232-接口IC；A-A档；C-民用级；P-塑封两列直插；E-16脚；+表示无铅产品 详细的型号解说请到相应公司查阅。 IC命名和封装常识 IC产品的命名规则： 大部分IC产品型号的开头字母，也就是通常所说的前缀都是为生产厂家的前两个或前三个字母，比如：MAXIM公司的以MAX为前缀，AD公司的以AD为前缀，ATMEL公司的以AT 为前缀，CY公司的以CY为前缀，像AMD，IDT，LT，DS，HY这些公司的IC产品型号都是以生产厂家的前两个或前三个为前缀。但也有很生产厂家不是这样的，如TI的一般以SN，TMS，TPS，TL，TLC，TLV等字母为前缀；ALTERA（阿尔特拉）、XILINX（赛灵斯或称赛灵克斯）、Lattice（莱迪斯），称为可编程逻辑器件CPLD、FPGA。ALTERA的以EP，EPM，EPF为前缀，它在亚洲国家卖得比较好，XILINX的以XC为前缀，它在欧洲国家卖得比较好，功能相当好。Lattice一般以M4A，LSP，LSIG为前缀，NS的以LM为前缀居多等等，这里就不一一做介绍了。 紧跟前缀后面的几位字母或数字一般表示其系列及功能，每个厂家规则都不一样，这里不做介绐，之后跟的几位字母（一般指的是尾缀）表示温度系数和管脚及封装，一般情况下，C 表示民用级，I表示工业级，E表示扩展工业级，A表示航空级，M表示军品级 下面几个介比较具有代表性的生产厂家，简单介绍一下： AMD公司FLASH常识：
C M O S集成电路制造工艺 流程 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
陕西国防工业职业技术学院课程报告 课程微电子产品开发与应用 论文题目CMOS集成电路制造工艺流程 班级电子3141 姓名及学号王京（24#） 任课教师张喜凤 目录
CMOS集成电路制造工艺流程 摘要：本文介绍了CMOS集成电路的制造工艺流程，主要制造工艺及各工艺步骤中的核心要素，及CMOS器件的应用。 引言：集成电路的设计与测试是当代计算机技术研究的主要问题之一。硅双极工艺面世后约3年时间，于1962年又开发出硅平面MOS工艺技术，并制成了MOS集成电路。与双极集成电路相比，MOS集成电路的功耗低、结构简单、集成度和成品率高，但工作速度较慢。由于它们各具优劣势，且各自有适合的应用场合，双极集成工艺和MOS集成工艺便齐头平行发展。 关键词：工艺技术，CMOS制造工艺流程 1.CMOS器件 CMOS器件，是NMOS和PMOS晶体管形成的互补结构，电流小，功耗低，早期的CMOS电路速度较慢，后来不断得到改进，现已大大提高了速度。 分类 CMOS器件也有不同的结构，如铝栅和硅栅CMOS、以及p阱、n阱和双阱CMOS。铝栅CMOS和硅栅CMOS的主要差别，是器件的栅极结构所用材料的不同。P阱CMOS，则是在n型硅衬底上制造p沟管，在p阱中制造n沟管，其阱可采用外延法、扩散法或离子注入方法形成。该工艺应用得最早，也是应用得最广的工艺，适用于标准CMOS电路及CMOS与双极npn兼容的电路。N阱CMOS，是在p型硅衬底上制造n沟晶体管，在n阱中制造p沟晶体管，其阱一般采用离子注入方法形成。该工艺可使NMOS晶体管的性能最优化，适用于制造以NMOS为主的CMOS以及E/D－NMOS和p沟MOS兼容的CMOS电路。双阱CMOS，是在低阻n＋衬底上再外延一层中高阻n――硅层，然后在外延层中制造n 阱和p阱，并分别在n、p阱中制造p沟和n沟晶体管，从而使PMOS和NMOS晶体管都在高阻、低浓度的阱中形成，有利于降低寄生电容，增加跨导，增强p沟和n沟晶体管的平衡性，适用于高性能电路的制造。
硅集成电路基本工艺流程简介 近年来，日新月异的硅集成电路工艺技术迅猛发展，一些新技术、新工艺也在不断地产生，然而，无论怎样，硅集成电路制造的基本工艺还是不变的。以下是关于这些基本工艺的简单介绍。 IC制造工艺的基本原理和过程 IC基本制造工艺包括：基片外延生长、掩模制造、曝光、氧化、刻蚀、扩散、离子注入及金属层形成。 一、硅片制备（切、磨、抛） 1、晶体的生长（单晶硅材料的制备）： 1) 粗硅制备: SiO2+2H2=Si+2H2O99％ 经过提纯:>99.999999% 2) 提拉法 基本原理是将构成晶体的原料放在坩埚中加热熔化，在熔体表面接籽晶提拉熔体，在受控条件下，使籽晶和熔体的交界面上不断进行原子或分子的重新排列，随降温逐渐凝固而生长出单晶体.
2、晶体切片：切成厚度约几百微米的薄片 二、晶圆处理制程 主要工作为在硅晶圆上制作电路与电子元件，是整个集成电路制造过程中所需技术最复杂、资金投入最多的过程。 功能设计à模块设计à电路设计à版图设计à制作光罩 其工艺流程如下： 1、表面清洗 晶圆表面附着一层大约2um的Al2O3和甘油混合液保护之,在制作前必须进行化学刻蚀和表面清洗。 2、初次氧化 有热氧化法生成SiO2 缓冲层，用来减小后续中Si3N4对晶圆的应力 氧化技术 干法氧化Si(固) + O2 àSiO2(固) 湿法氧化Si(固) +2H2O àSiO2(固) + 2H2 3、CVD法沉积一层Si3N4。 CVD法通常分为常压CVD、低压CVD 、热CVD、电浆增强CVD及外延生长法（LPE）。 着重介绍外延生长法（LPE）：该法可以在平面或非平面衬底上生长出十分完善的和单晶衬底的原子排列同样的单晶薄膜的结构。在外延工艺中，可根据需要控制外延层的导电类型、电阻率、厚度，而且这些参数不依赖于衬底情况。 4、图形转换（光刻与刻蚀） 光刻是将设计在掩模版上的图形转移到半导体晶片上，是整个集成电路制造流程中的关键工序，着重介绍如下： 1）目的：按照平面晶体管和集成电路的设计要求，在SiO2或金属蒸发层上面刻蚀出与掩模板完全对应的几何图形，以实现选择性扩散和金属膜布线。 2）原理：光刻是一种复印图像与化学腐蚀相结合的综合性技术，它先采用照相复印的方法，将光刻掩模板上的图形精确地复印在涂有光致抗蚀剂的SiO2层或金属蒸发层上，在适当波长光的照射下，光致抗蚀剂发生变化，从而提高了强度，不溶于某些有机溶剂中，未受光照的部分光致抗蚀剂不发生变化，很容易被某些有机溶剂融解。然后利用光致抗蚀剂的保护作用，对SiO2层或金属蒸发层进行选择性化学腐蚀，然后在SiO2层或金属蒸发层得到与掩模板(用石英玻璃做成的均匀平坦的薄片，表面上涂一层600 800nm厚的Cr层，使其表面光洁度更高)相对应的图形。 3）现主要采有紫外线(包括远紫外线)为光源的光刻技术，步骤如下：涂胶、前烘、曝光、显影、坚模、腐蚀、去胶。 4）光刻和刻蚀是两个不同的加工工艺，但因为这两个工艺只有连续进行，才能完成真正意义上的图形转移。在工艺线上，这两个工艺是放在同一工序，因此，有时也将这两个工艺步骤统称为光刻。 湿法刻蚀：利用液态化学试剂或溶液通过化学反应进行刻蚀的方法。 干法刻蚀：主要指利用低压放电产生的等离子体中的离子或游离基(处于激发态的分子、原子及各种原子基团等)与材料发生化学反应或通过轰击等物理作用而达到刻蚀的目的。 5) 掺杂工艺（扩散、离子注入与退火） 掺杂是根据设计的需要，将需要的杂质掺入特定的半导体区域中，以达到改变半导体电学性质，形成PN结、电阻欧姆接触，通过掺杂可以在硅衬底上形成不同类型的半导体区域，构成各种器件结构。掺杂工艺的基本思想就是通过某种技术措施，将一定浓度的三价元素，如硼，或五价元素，如磷、砷等掺入半导体衬底，掺杂方法有两种：
超大规模集成电路及其生产工艺流程 现今世界上超大规模集成电路厂（Integrated Circuit, 简称IC，台湾称之为晶圆厂）主要集中分布于美国、日本、西欧、新加坡及台湾等少数发达国家和地区，其中台湾地区占有举足轻重的地位。但由于近年来台湾地区历经地震、金融危机、政府更迭等一系列事件影响，使得本来就存在资源匮乏、市场狭小、人心浮动的台湾岛更加动荡不安，于是就引发了一场晶圆厂外迁的风潮。而具有幅员辽阔、资源充足、巨大潜在市场、充沛的人力资源供给等方面优势的祖国大陆当然顺理成章地成为了其首选的迁往地。 晶圆厂所生产的产品实际上包括两大部分：晶圆切片（也简称为晶圆）和超大规模集成电路芯片（可简称为芯片）。前者只是一片像镜子一样的光滑圆形薄片，从严格的意义上来讲，并没有什么实际应用价值，只不过是供其后芯片生产工序深加工的原材料。而后者才是直接应用在应在计算机、电子、通讯等许多行业上的最终产品，它可以包括CPU、内存单元和其它各种专业应用芯片。 一、晶圆 所谓晶圆实际上就是我国以往习惯上所称的单晶硅，在六、七十年代我国就已研制出了单晶硅，并被列为当年的十天新闻之一。但由于其后续的集成电路制造工序繁多（从原料开始融炼到最终产品包装大约需400多道工序）、工艺复杂且技术难度非常高，以后多年我国一直末能完全掌握其一系列关键技术。所以至今仅能很小规模地生产其部分产品，不能形成规模经济生产，在质量和数量上与一些已形成完整晶圆制造业的发达国家和地区相比存在着巨大的差距。 二、晶圆的生产工艺流程： 从大的方面来讲，晶圆生产包括晶棒制造和晶片制造两面大步骤，它又可细分为以下几道主要工序（其中晶棒制造只包括下面的第一道工序，其余的全部属晶片制造，所以有时又统称它们为晶柱切片后处理工序）： 多晶硅——单晶硅——晶棒成长——晶棒裁切与检测——外径研磨——切片——圆边——表层研磨——蚀刻——去疵——抛光—（外延——蚀刻——去疵）—清洗——检验——包装 1、晶棒成长工序：它又可细分为： 1）、融化（Melt Down）：将块状的高纯度多晶硅置石英坩锅内，加热到其熔点1420℃以上，使其完全融化。2）、颈部成长（Neck Growth）：待硅融浆的温度稳定之后，将，〈1.0.0〉方向的晶种慢慢插入其中，接着将晶种慢慢往上提升，使其直径缩小到一定尺寸（一般约6mm左右），维持此真径并拉长100---200mm，以消除晶种内的晶粒排列取向差异。 3）、晶冠成长（Crown Growth）：颈部成长完成后，慢慢降低提升速度和温度，使颈直径逐渐加响应到所需尺寸（如5、6、8、12时等）。 4）、晶体成长（Body Growth）：不断调整提升速度和融炼温度，维持固定的晶棒直径，只到晶棒长度达到预定值。 5、）尾部成长（Tail Growth）：当晶棒长度达到预定值后再逐渐加快提升速度并提高融炼温度，使晶棒直径逐渐变小，以避免因热应力造成排差和滑移等现象产生，最终使晶棒与液面完全分离。到此即得到一根完整的晶棒。 2、晶棒裁切与检测（Cutting & Inspection）：将长成的晶棒去掉直径偏小的头、尾部分，并对尺寸进行检测，以决定下步加工的工艺参数。 3、外径研磨（Surface Grinding & Shaping）：由于在晶棒成长过程中，其外径尺寸和圆度均有一定偏差，其外园柱面也凹凸不平，所以必须对外径进行修整、研磨，使其尺寸、形状误差均小于允许偏差。 4、切片（Wire Saw Slicing）：由于硅的硬度非常大，所以在本序里，采用环状、其内径边缘嵌有钻石颗粒的薄锯片将晶棒切割成一片片薄片。 5、圆边（Edge profiling）：由于刚切下来的晶片外边缘很锋利，单晶硅又是脆性材料，为避免边角崩裂影响晶片强度、破坏晶片表面光洁和对后工序带来污染颗粒，必须用专用的电脑控制设备自动修整晶片边缘形状和外径尺寸。 6、研磨（Lapping）：研磨的目的在于去掉切割时在晶片表面产生的锯痕和破损，使晶片表面达到所要求的光洁度。
集成电路基本工艺 发表时间：2011-07-29T10:01:47.187Z 来源：《魅力中国》2011年6月上供稿作者：朱德纪李茜刘丹彤 [导读] 在此，我们重点是讨论集成电路芯片加工过程中的一些关键手艺。 朱德纪李茜刘丹彤中国矿业大学，江苏徐州 221000 中图分类号：TN47 文献标识码：A 文章编号：1673-0992（2011）06-0000-01 摘要：当今社会已进入信息技术时代，集成电路已经被广泛应用于各个领域，典型的集成电路制造过程可表示如下： 在此，我们重点是讨论集成电路芯片加工过程中的一些关键手艺。 集成电路基本工艺包括基片外延生长、掩模制造、曝光技术、刻蚀、氧化、扩散、离子注入、多晶硅淀积、金属层形成。 关键词：外延、掩膜、光刻、刻蚀、氧化、扩散、离子注入、淀积、金属层 集成电路芯片加工工艺，虽然在进行IC设计时不需要直接参与集成电路的工艺流程，了解工艺的每一个细节，但了解IC制造工艺的基本原理和过程，对IC设计是大有帮助的。 集成电路基本工艺包括基片外延生长掩模制造、曝光技术、刻蚀、氧化、扩散、离子注入、多晶硅淀积、金属层形成。 下面我们分别对这些关键工艺做一些简单的介绍。 一、外延工艺 外延工艺是60年代初发展起来的一种非常重要的技术，尽管有些器件和IC可以直接做在未外延的基片上，但是未经过外延生长的基片通常不具有制作期间和电路所需的性能。外延生长的目的是用同质材料形成具有不同掺杂种类及浓度而具有不同性能的晶体层。常用的外延技术主要包括气相、液相金属有机物气相和分子束外延等。其中，气相外延层是利用硅的气态化合物或液态化合物的蒸汽在衬底表面进行化学反应生成单晶硅，即CUD单晶硅；液相外延则是由液相直接在衬底表面生长外延层的方法；金属有机物气相外延则是针对Ⅲ?Ⅴ族材料，将所需要生长的Ⅲ?Ⅴ族元素的源材料以气体混合物的形式进入反应器中加热的生长区，在那里进行热分解与沉淀反映，而分子束外延则是在超高真空条件下，由一种或几种原子或分子束蒸发到衬底表面形成外延层的方法。 二、掩模板的制造 掩模板可分成整版及单片版两种，整版按统一的放大率印制，因此称为1×掩模，在一次曝光中，对应着一个芯片陈列的所有电路的图形都被映射到基片的光刻胶上。单片版通常八九、实际电路放大5或10倍，故称作5×或10×掩模，其图案仅对应着基片上芯片陈列中的单元。 早期掩模制作的方法：①首先进行初缩，把版图分层画在纸上，用照相机拍照，而后缩小为原来的10%~%20的精细底片；②将初缩版装入步进重复照相机，进一步缩小，一步一幅印到铬片上，形成一个阵列。 制作掩模常用的方法还包括：图案发生器方法、x射线制版、电子束扫描法。 其中x射线、电子束扫描都可以用来制作分辨率较高的掩模版。 三、光刻技术 光刻是集成电路工艺中的一种重要加工技术，在光刻过程中用到的主要材料为光刻胶。光刻胶又称为光致抗蚀剂，有正胶、负胶之分。其中，正胶曝光前不溶而曝光后可溶，负胶曝光前可溶而曝光后不可溶。 光刻的步骤：①晶圆涂光刻胶；②曝光；③显影；④烘干 常见的光刻方法：①接触式光刻；②接近式光刻；③投影式光刻 其中，接触式光刻可得到比较高的分辨率，但容易损伤掩模版和光刻胶膜；接近式光刻，则大大减少了对掩模版的损伤，但分辨率降低；投影式光刻，减少掩模版的磨损也有效提高光刻的分辨率。 四、刻蚀技术 经过光刻后在光刻胶上得到的图形并不是器件的最终组成部分，光刻只是在光刻胶上形成临时图形，为了得到集成电路真正需要的图形，必须将光刻胶上的图形转移到硅胶上，完成这种图形转换的方法之一就是将未被光刻胶掩蔽的部分通过选择性腐蚀去掉。 常用的刻蚀方法有：湿法腐蚀、干法腐蚀。 湿法腐蚀：首先要用适当的溶液浸润刻蚀面，溶液中包含有可以分解表面薄层的反应物，其主要优点是选择性好、重复性好、生产效率高、设备简单、成本低。存在的问题有钻蚀严重、对图形的控制性较差、被分解的材料在反应区不能有效清除。 干法刻蚀：使用等离子体对薄膜线条进行刻蚀的一种新技术，按反应机理可分为等离子刻蚀、反应离子刻蚀、磁增强反应例子刻蚀和高密度等离子刻蚀等类型，是大规模和超大规模集成电路工艺中不可缺少的工艺设备。干法刻蚀具有良好的方向性。 五、氧化 在集成电路工艺中常用的制备氧化层的方法有：①干氧氧化；②水蒸气氧化；③湿氧氧化。 干氧氧化：高温下氧与硅反应生成sio2的氧化方法； 水蒸气氧化：高温下水蒸气与硅发生反应的氧化方法； 湿氧氧化：氧化首先通过盛有95%c左右去离子睡的石英瓶，将水汽带入氧化炉内，再在高温下与硅反映的氧化方法。 影响硅表面氧化速率的三个关键因素：温度、氧化剂的有效性、硅层的表面势。 六、扩散与离子注入 扩散工艺通常包括两个步骤：即在恒定表面浓度条件下的预淀积和在杂志总量不变的情况下的再分布。预淀积只是将一定数量的杂质
摘要 集成电路广泛应用于生活生产中，对其深入了解很有必要，在此完论文中整的阐述集成电路原理及其制造工艺本报告从集成电路的最初设计制造开始讲起全面讲述了集成电路的整个发展过程制造工艺以及集成电路未来的发展前途。集成电路广泛应用于生活的各个领域，特别是超大规模集成电路应用之后，使我们的生活方式有了翻天覆地的变化。各种电器小型化智能化给我们生活带来了各种方便。所以对于电子专业了解集成电路的是发展及其制造非常有必要的。关键词集成电路半导体晶体管激光蚀刻 集成电路的前世今生 说起集成电路就必须要提到它的组成最小单位晶体管。1947 年在美国的贝尔实验室威廉·邵克雷、约翰·巴顿和沃特·布拉顿成功地制造出第一个晶体管。晶体管的出现使电子元件由原来的电子管慢慢地向晶体管转变，是电器小型化低功耗化成为了可能。20 世纪最初的10 年，通信系统已开始应用半导体材料。开始出现了由半导体材料进行检波的矿石收音机。1945 年贝尔实验室布拉顿、巴丁等人组成的半导体研究小组经过一系列的实验和观察，逐步认识到半导体中电流放大效应产生的原因。布拉顿发现，在锗片的底面接上电极，在另一面插上细针并通上电流，然后让另一根细针尽量靠近它，并通上微弱的电流，这样就会使原来的电流产生很大的变化。微弱电流少量的变化，会对另外的电流产生很大的影响，这就是“放大”作用。第一次在实验室实际验证的半导体的电流放大作用。不久之后他们制造出了能把音频信号放大100 倍的晶体管。晶体管最终被用到了集成电路上面。晶体管相对于电子管着它本身固有的优点： 1.构件没有消耗：无论多么优良的电子管，都将因阴极原子的变化和慢性漏气而逐渐老化。由于技术上的原因，晶体管制作之初也存在同样的问题。随着材料制作上的进步以及多方面的改善，晶体管的寿命一般比电子管长100 到1000 倍。2.消耗电能极少：耗电量仅为电子管的几十分之一。它不像电子管那样需要加热灯丝以产生自由电子。一台晶体管的收音机只要几节干电池就可以半年。 3.不需预热：一开机就工作。用晶体管做的收音机一开就响，晶体管电视机一开就很快出现画面。电子管设备就做不到这一点。4.结实可靠：比电子管可靠100 倍，耐冲击、耐振动，这都是电子管所无法比拟的。晶体管的体积只有电子管的十分之一到百分之一，放热很少，可用于设计小型、复杂、可靠的电路。晶体管的制造工艺虽然精密，但工序简便，有利于提高元器件的安装密度。光有了晶体管还是不够，因为要把晶体管集成到一片半导体硅片上才能便于把电路集成把电子产品小型化。那怎么把晶体管集成呢，这便是后来出现的集成芯片。采用一定的工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构；其中所有元件在结构上已组成一个整体，使电子元件向着微小型化、低功耗和高可靠性化。集成电路经过30 多年的发展由开始的小规模集成电路到到大规模集成电路再到现在的超大规模乃至巨大规模的集成电路，集成电路有了飞跃式的发展集成度也越来越高，从微米级别到现在的纳米级别。模拟集成电路主要是指由电容、电阻、晶体管等组成的模拟电路集成在一起用来处理模拟信号的集成电路。有许多的模拟集成电路，如运算放大器、模拟乘法器、锁相环、电源管理芯片等。模拟集成电路的主要构成电路有：放大器、滤波器、反馈 电路、基准源电路、开关电容电路等。数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。用来产生、放大和处理各种数字信号（指在时间上和幅度上离散取值的信号）。而集成电路的普及离不开因特尔公司。1968 年：罗伯特·诺
