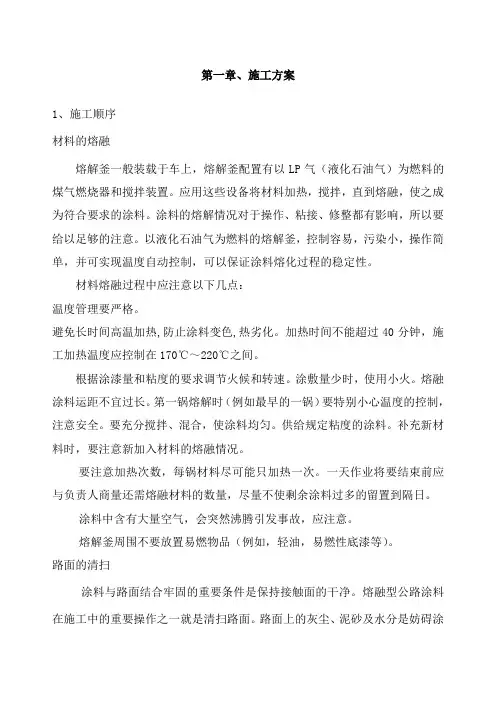

第一章、施工方案
1、施工顺序
材料的熔融
熔解釜一般装载于车上，熔解釜配置有以LP气（液化石油气）为燃料的煤气燃烧器和搅拌装置。应用这些设备将材料加热，搅拌，直到熔融，使之成为符合要求的涂料。涂料的熔解情况对于操作、粘接、修整都有影响，所以要给以足够的注意。以液化石油气为燃料的熔解釜，控制容易，污染小，操作简单，并可实现温度自动控制，可以保证涂料熔化过程的稳定性。
材料熔融过程中应注意以下几点：
温度管理要严格。
避免长时间高温加热，防止涂料变色，热劣化。加热时间不能超过40分钟，施工加热温
度应控制在170C?220C之间。
根据涂漆量和粘度的要求调节火候和转速。涂敷量少时，使用小火。熔融涂料运距不宜过长。第一锅熔解时（例如最早的一锅）要特别小心温度的控制，注意安全。要充分搅拌、混合，使涂料均匀。供给规定粘度的涂料。补充新材料时，要注意新加入材料的熔融情况。
要注意加热次数，每锅材料尽可能只加热一次。一天作业将要结束前应与负责人商量还需熔融材料的数量，尽量不使剩余涂料过多的留置到隔日。
涂料中含有大量空气，会突然沸腾引发事故，应注意。
熔解釜周围不要放置易燃物品（例如，轻油，易燃性底漆等）。
路面的清扫
涂料与路面结合牢固的重要条件是保持接触面的干净。熔融型公路涂料在施工中的重要操作之一就是清扫路面。路面上的灰尘、泥砂及水分是妨碍涂料粘接的主要因素。可根据不同情况采用扫帚，板刷和煤气燃烧器彻底清除。
放样
按设计图标明的位置和图形用测量用具和白粉在路面作出标记。放样完后，应核对标线图案所包含的管制意义能否正确表达，司机能否准确辨认。
标线放样因道路的构造及交通状况不同而异。一般情况下，应先测出道路中心点，然后按10?20 m间隔确定中心线。在曲线路段，沿曲率半径每5?15m设定中心点。在道路的纵断方向以50m长度作为校正单位。当确认设定的中心点连接线与曲率半径相符时，贝S连接各中心点划出道路中心样线。这样按顺序向前校核，在向前不断延伸中心线的同时，也需不断的与已设定的中心线位置进行校核。根据道路中心线位置，标出标线一半的宽度（例如当标线宽为15cm中心线一半的宽度为7.5cm）。并划出轮廓线，以便进行涂敷作业。关于曲线路段，其标线位置沿半径方向量出。当曲率半径小的曲线路段，必须确
认道路线形设计与施工的情况，求得与道路线形的协调一致。
车道分界线，边缘线，可据中心线量出，一般情况也需标出标线宽度。人行横道线，导流标线，文字记号等的放样，以施工图设计为原则。但是，考虑到道路的特殊条件和进出口等的位置需总体协调时，有必要根据道路实际情况重新设计，并放样定位。
涂敷
涂敷作业是标线施工最关键的一步，应按操作程序严格把关。为防止画线车的贮料罐和流出口等处粘度变稠，可装保温装置，按涂敷量和气候等因素妥善地控制温度。
涂敷前应进行施工机械的检查，保证设备处于完好状态。预先用油毛毡和白铁皮进行实地试画，检查色泽、厚度、宽度、玻璃珠撒布量等，必要时还要进行参数调整。
标线涂敷，应在路面清扫干净后进行，在路面未清扫干净前就画标线，熔剂会与路面粘接不好，造成标线脱落。
为保证夜间的识别性，在标线涂敷的同时要撒布玻璃珠，经验表明玻璃珠的直径有一半埋入涂膜中反光效果最好。但要做到这一点不太容易。涂料温度高，玻璃珠撒布快，玻璃珠会沉入涂层中；涂料温度低，玻璃珠撒布慢，涂层已接近固化，玻璃珠不能在涂层上很好固着，容易脱落，反光效果很差。因此，采用带有玻璃珠刮斗的划线车进行施工，划线车大样如图。注意撒布玻璃珠的装备情况，以及划线时的风力和风向（天然风及从画线车旁边通过
车辆所引起的风）对玻璃珠撒布的影响，应避免玻璃珠拥成堆。撒布要均匀、全面。通常最适当的撒布量是宽15cm标线，每画10c m长度时，玻璃珠撒布20?30g。撒布过多，使白天的色调变坏，并产生高低不平，也易使灰尘沾粘而降低识别性。
手推式划线车大校图
标线固化。涂膜的干燥采用自然冷却，自然冷却可使标线粘接性增强。
画线车中的涂料要经常保持混合状态。
修整
画标线结束后，应根据实际完成情况，计测工作量。以不符合要求的标线进行修整，去除溢出和垂落的涂膜，检查厚度、尺寸、玻璃珠的撒布情况及划线的形状等。要修剔不合规格的标线，收集四处散落的玻璃珠，因为路面上的玻璃珠易使人和车辆滑行和跌倒，发生事故。所以必须清扫干净。除此之外，必须及时整理施工机械、工具、扫除施工残留物以及拍照等。
2.标线施工及其使用中的常见问题及处理办法
质量控制标准
基本要求：所有路面标线的设置、颜色、形状，应符合设计和《道路交通标志和标线》（GB5768-2009标准的规定。
检查项目
路面标线实测项目
外观鉴定
路面标线以外的路面，应保持清洁，不得被标线材料污染；当某处污染面积超过0.001m2，应进行清除。
热涂后的标线，边缘无毛边，毛边长度每公里超过1%寸，应进行清除和修补。
标线应顺直或圆顺、流畅，与道路线形相协调，不允许出现折线，不符合要求时，应清除和修补。
标线表面不得出现网状裂缝，断裂裂缝及起泡、露黑现象。
反光标线玻璃珠应撒布均匀，附着牢固，夜间检查反光均匀。
