电磁滑差离合器的机械特性可近似地用下列经验公式表示：

n=nO-KT2/l4f 式中：n0 —离合器主动部分（鼠笼电动机）的转速；n —离合器从动部分（磁极）的转速；If —励磁电流；K —与离合器结构有关的系数； T —离合器的电磁转矩。当稳定运行时，负载转矩与离合器的电磁转矩相等。由上述公式可知：（

1）当负载一定时，励磁电流If 的大小决定从动部分转速的高低，励磁电流愈大，转速愈高；反之，励磁电流愈小，转速就愈低。根据这一特性，可以利用电气控制电路非常方便地调节从动部分的转速。（ 2）当励磁电流一定时，从动部分转速将随着负载转矩增加而急剧降低，并且这种下降在弱励磁电流的情况下更加严重，如图2-20a 所示，它具有较软的机械特性，这种软的机械特性在许多情况下，不能满足生产机械的要求。为了获得范围较广，平滑而稳定的的调速特性，通常采用速度负反馈的措施，使电磁滑差离合器具有如图

2- 20b 所示的硬机械特性。

图2 — 20电磁调速异步电动机机械特性曲线图 2— 21为带有速度负反馈的电磁调速异步电动机原理框图。它是利用测速发电机把离合器的输岀速度 n 换成交流电压U -，再经整流器变成直流电压 U -。将U -送

入比较元件，与给定直流励磁电压 Uf 进行比较。得电压差厶Uf — U -。所以输入离合器的励磁电流 If 不是

正比于励磁电压 Uf ，而是正比于电压△ U 。由于U ?（U ―）的大小与转速 n 有关，n 增大，U ?（U -）变大。n 减小，U ?（U ―）变小。因此，在给定直流励磁电压 Uf 有变情况下，输入的励磁电流 If 的大小

11 D

与转速n有关，即随着n的下降或上升，励磁电流If将自动增加或减小，由于负反馈的作用，提高了电磁离合器机械特性的硬度，这时调速的参数不再是电流If将自动增加或减小，由于负反馈的作用，提高了电

磁离合器机械特性的硬度，这时调速的参数不再是电流If而是电压Uf。显然，给定励磁电压Uf愈高，则

转速n愈高；反之则转速愈低，如图2-20b所示。

图2—21带有速度负反馈的电磁调速异步电动机框图从图中可以看岀：在空载或轻载（小于10%额定转

矩）时，由于反馈量不足，会造成失控现象，此外，在调速时，随着转速降低，离合器的输岀功率和效率也相应地按比例下降。

二、电磁调速异步电动机的起动与调速

1.电磁调速异步电动机的起动。

该电动机与转运惯量较大的工作机械之间装有滑差离合器，起动时可以逐渐增加电流，能很平滑地起动。

在阻力较大的拖动系统中，例如J2203胶印机，电动机往往不能带负载直接起动，这时可在起动前先断开

离合器的励磁电源，使鼠笼电动机先空载起动，然后再接上励磁电源就可起动了。

2.电磁调速异步电动机的调速。

由电磁调速异步电动机的工作原理知，电磁调速异步电动机的速度调节，可通过调节滑差离合器的励磁电流来实现。下面介绍两种调节滑差离合器励磁电流的电路。

（1 ）用调压器调速。

在图2 —22中，是用调压变压器来改变励磁电流的整流器电源电压，以达到调速的目的。在此系统中，没有速度负反馈，电机的机械特性较软，一般可用于要求不高的调速差系统中。例如，制铜锌版使用的无粉腐蚀机，胶印制版的烘版机等。

图2-22用调压变压器控制的调速电路由于这种控制线路结构简单，便于维护，所以在印刷机构中仍有

实用意义。在图2 —22中，TC是单机调压变压器，初级电压220V，次级电压为0 —250V。整流元件是2CZ型硅二极管，型号的选择应根据离合励磁线圈的功率或电流来确定。从电路图可看岀，只要改变调压变压器的次级电压,就能改变整流输岀直流电压，即改变滑差离合器励磁电流，这样就能调节电机的转速。（2 ）速度负反馈电磁调速异步电动机控制电路。

现在广泛采用具有速度负反馈的滑差离合器的控制装置，来实现宽范围无级调速，它比起其它调速电动机来说，具有以下主要优点：①交流无级调速，机械特性硬度较高；②结构简单、工作可靠、维护方便、

价格低廉；③调速范围大，用在像印刷机这样的恒转矩负载时，一般可达10 : 1，有特殊要求（如轮转机）

时亦可达50 : 1;④可调节转矩。在现代化的联合轮转机中，都应用了自动化的纸张拉紧机械，它可以达到随着卷筒纸直径的变化，调节离合器的转矩经保持拉力不变。下面以ZLK —10型调速装置为例，说明

电磁调速异步电动机的调速线路的组成及其工作原理。图 2 —23为ZLK —10自动调速系统的方框图，由

图可知，它由给定电压、速度负反馈、放大器、触发电路、可控硅（晶闸管）整流等环节组成，图2 —24 是其原理图。下面对它的基本环节进行分析。

图2—23 ZLK —10自动调速系统的基本组成①给定电压环节。给定电压环节起始于变压器TC副边5端、

6端间的绕组。24V的交流电压经VD2、整流并经C2、R2、C3滤波和VZ稳压，得到16V的直流电压。最后由R5和RP4“定速”档的转速。运转” 定速”由中间继电器KA3控制。②转速反馈环节。ZLK —

10自动调速系统是采用三相交流测速发电机BR对转速进行采样。所得交流经VD8 —VD13整流和C8、

R13、RP2、RP3滤液后，得到反馈电压，经过R8传至放大器的输入端。由于不同测速发电机灵敏度之间存在差异，所以采用RP2对反馈电压进行调节。转速表PV的刻度值依靠RP3调节。电容器C7用于

减轻反馈电压的脉动，有利于调速系统动态稳定性的提高。③放大器。放大器是以晶体管V2为核心组成。

二极管VD4、VD5、VD6用作双向限幅保护，以避免V2的发射结承受过高的电压。给定电压与转速反馈电压通过电阻R6、R7和R8进行组合，形成输入信号，其值正比于上述两个电压之差。这个差值经V2 放大后可影响V2的集电极电位，对单结晶体管触发脉冲形成电路进行控制。④触发电路。单结晶体管触

发电路的电源是由V1、VD3、R4与变压器TC的6、7绕组组成。TC的6、7端输出3V交流电压，当为负半周期时，V1截止，V1集射极间电压为16V，如图2-25b所示；当7 . 6端输出为正半周期时，经VD3 整流后加到V1的集射极上使V1饱和导通，Vcel=0，放大器与触发电路不能工作，如图2-25b所示。由

V3和R11组成的恒流源，再加上电容器C6，能产生锯齿波用作移相，如图2-25c所示。其原理是这样的：

设V3和R11恒流源的恒定电源是I0，恒定电流向C6充电，Uc6=1/C6/t0lodt，使C6上的电压上升，当上升到单结管VU的峰值时单结管导通C6放电。放电到VU的谷值时又重新充电。而恒定电流I0的大小又受放大器V2输出电压的控制。如当V2的输入电压增大，V3的基极电压就降低，V3更加导通，V3集电极电流I0增大，这样充放电速度加快，可控硅触发提前，如图2-25d所示，导通角增大，导致励磁电压

增大，如图2-25e所示；同理V2的输入电压减小时，I0减小，导致导通角减小，励磁电压减小。可见输入电压的大小可以控制可控硅的触发时刻。触发器最终在VU的第一基极通过脉冲变压器TV输给晶闸管

的控制极。二极管VD7用以短路负脉冲，防止可控硅因控制极岀现负脉冲而击穿。⑤可控硅整流电路。

该系统采用可控硅单相半波整流电路，波形如图 2 —25e所示。整流电路的输岀控制转差离合器的励磁线

圈来产生励磁电流并最终影响电机的转速。图中R1、C1和热敏电阻RV均对可控硅有过压保护作用。VD1 为续流二极管，其作用是，正半周时由于可控硅导通而使离合器工作；负半周时可控硅不导通，励磁线圈产生的反向电动势可经过VD1形成放电回路，使线圈中的电流连续，从而使离合器工作稳定。

图2-24 ZLK - 10型调速系统的电路图2 - 25 ZLK - 10型调速系统电路工作波形综合上述，当ZLK - 10自动调速系统处于运转”状态，也就是调速状态时，通过调节电位器RP4改变电压给定环节的电压，

来改变电动机的转速。例如调节RP4使给定电压Uf增大，这时转速负反馈系统给岀的电压U —保持不变，输入到V2的电压△ U增加，由V3和11岀增大，滑差离合器的励磁电流增大，最终电动机转速变快。调速过程如下：Uff7 Uf- Uc充电加快TUg触发提前Tf fT nf当ZLK - 10调速系统置于定速”状态, 也就是稳速状态时，通过调速系统可以稳定由于负载RL变化而引的转速变化。例如当负载变小时，电机

转速将变快，转速负反馈电路给岀的电压U —将增大，经过R6、R7、R8给岀的比较电压厶U将减小，这

样C6充电速度变慢，单机转速变慢。经过这样的所馈过程将使电机的转速基本不变。稳速过程如下：RL T n f—u -△ U Uc充电变慢T Ug触发滞后T If nJ

电磁炉工作原理及用到的传感器

一、电磁炉工作原理电磁炉作为厨具市场的一种新型灶具，它打破了传统的明火烹调方式采用磁场感应电流(又称为涡流)的加热原理。 1．外部加热原理：电磁炉是通过电子线路板组成部分产生交变磁场、当用含铁质锅具底部放置炉面时，锅具即切割交变磁力线而在锅具底部金属部分产生交变的电流(即涡流)，涡流使锅具铁分子高速无规则运动，分子互相碰撞、摩擦而产生热能(故：电磁炉煮食的热源来自于锅具底部而不是电磁炉本身发热传导给锅具，所以热效率要比所有炊具的效率均高出近1倍)使器具本身自行高速发热，用来加热和烹饪食物，从而达到煮食的目的。具有升温快、热效率高、无明火、无烟尘、无有害气体、对周围环境不产生热辐射、体积小巧、安全性好和外观美观等优点，能完成家庭的绝大多数烹饪任务。 2.内部结构及加热原理：电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。

二、传感器类型传感器主要是用于获取温度电压信息，调控电路或是保护电磁炉内部的元器件，起到反馈信息的作用。主要用到2种负温度系数的半导体热敏电阻 ,一种检测炉面温度，一种检测IBGT的工作温度。（一）热敏电阻（热电式传感器）此处为NTC热敏电阻（负温度系数热敏电阻），由金属氧化物组成（如铜）。按用途不同分成两大类，第一类用于测量温度，它的电阻值与温度之间呈负的指数关系；另一类为负的突变型，当其温度上升到某设定值时，其电阻值突然下降，多用于各种电子电路中抑制浪涌电流，起保护作用。 1.锅底温度监测电路炉温热敏电阻：加热锅具底部的温度透过微晶玻璃板传至紧贴玻璃板底的NTC热敏电阻,该电阻阻值的变化影响电阻的分压，微处理器接收变化的电压信号，有效地测控锅具的温度。为使传感器温度真实地反映炉温，热敏电阻一般与玻璃板直接接触，且与线盘结合在一起。当锅具之温度达到140°C 时，则应进行关机保护。如图所示（中间是温度传感器）：

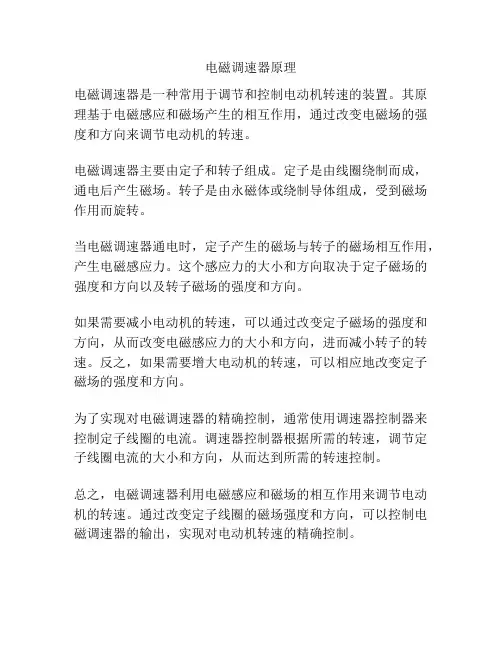

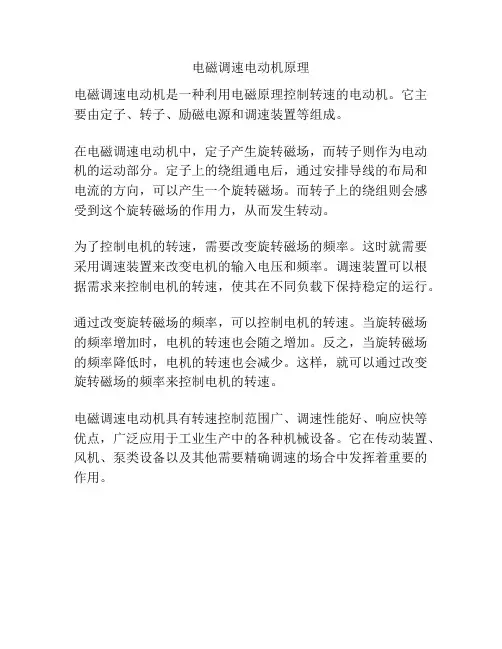

电磁调速电机工作原理

电磁调速电机是一种控制简单的交流调速电动机，由Y系列三相异步电动机、涡流离合器(又称电磁转差离合器或滑差离合器)和测速发电机组成，通常与JZT系列及YGT 系列控制器(或其他控制装置)组成一套具有测速负反馈系统的交流无级调速驱动装置，能在比较宽广的转速范围内进行平滑的无级调速，结构简单，运行稳定，实用可*，维护方便。设备投资少；起动性能好，起动转矩大，起动平滑；控制功率小；调速精度高，调速范围广，无失控区等优点，作为工业恒转矩或递减转矩的负载机械的无级调速之用，尤其适宜作流量变化较大的泵和风机负载拖动之用，能够获得良好的节能效果。 JZT系列及YGT系列电磁调速电动机（滑差电动机）相配套的控制设备。用于手动操作，能向单台电机离合器的励磁绕组提供可调直流电压，使之实现宽范围无级调速。为了提高滑差电机的机械特性硬度和抗干扰性能，本控制器采用速度负反馈及电压微分负反馈电路的反馈系统。故障排除方法故障现象故障原因排除方法 1.离合器转速不能调节、仅能告诉运行不能低速运行（失控）（1）滑差空载运行。（2）“速度反馈”调节电位器在极限位置（未加反馈）（1）加上一定的负载（大于10%的额定转矩）（2）转动“反馈电位器”并按五章方法调整。 2.电压电网波动严重影响转速稳定。（1）WB稳压管损坏（1）更换稳压管WB并调整W5使至电流不致过大或过小，测量WB两端电压18V左右为正常。 3.某一转速运行时、周期性摆动现象严重。（1）励磁线头接反（周期振荡）（2）电容损坏（非周期性振荡）（1）改变接线极性。更换径向磁钢。（2）更换电容 4.接通电源保险丝熔断。（1）引出线接错（2）续流二极管ZP接反或击穿（3）变压器初级短路（4）压敏电阻Ry被电源过压击穿而短路（5）KP可控硅损坏短路（1）检查及整理线路。（2）检查续流二极管ZP及可控硅KP，若损坏应更换。（3）检查及修理变压器TB。（4）更换压敏电阻。 5.接通电源指示灯、转动调速电位器，离合器不转。（1）调速电位器短路（2）接线开路（3）晶体管损坏（4）变压器次级没有电压

全面讲解电磁炉的工作原理(修正排版)

最详细电磁炉原理讲解一、原理简介电磁炉是应用电磁感应加热原理，利用电流通过线圈产生磁场，该磁场的磁力线通过铁质锅底部的磁条形成闭合回路时会产生无数小涡流，使铁质锅体的铁分子高速动动产生热量，然后加热锅中的食物。二、电磁炉的原理方块图三、电磁炉工作原理说明 1.主回路

图中桥整DB1将工频（50HZ）电流变成直流电流，L1为扼流圈，L2是电磁线圈，IGBT 由控制电路发出的矩形脉冲驱动，IGBT导通时，流过L2的电流迅速增加。IGBT截止时，L2、C12发生串联谐振，IGBT的C极对地产生高压脉冲。当该脉冲降至为零时，驱动脉冲再次加到IGBT上使之导通。上述过程周而复始，最终产生25KHZ左右的主频电磁波，使陶瓷板上放置的铁质锅底感应出涡流并使锅发热。串联谐振的频率取之L2、C12的参数。 C11为电源滤波电容，CNR1为压敏电阻（突波吸收器）。当AC电源电压因故突然升在时，即瞬间短路，使保险丝迅速熔断，以保护电路。 2.副电源开关电源式主板共有+5V，+18V两种稳压回路，其中桥式整流后的+18V供IGBT的驱动回路和供主控IC LM339和风扇驱动回路使用，由三端稳压电路稳压后的+5V供主控MCU使用。 3.冷却风扇主控IC发出风扇驱动信号（FAN），使风扇持续转动，吸入外冷空气至机体内，再从机体后侧排出热空气，以达到机内散热目的，避免零件因高温工作环境造成损坏故障。当风扇停转或散热不良，IGBT表贴热敏电阻将超温信号传送到CPU，停止加热，实现保护。通电瞬间CPU 会发出一个风扇检测信号，以后整机正常运行时CPU发出风扇驱动信号使其工作。

电磁调速电动机,教案

电机技术与控制—教案任课教师：罗钟祁 2010年9月

教师课时授课计划

项目一电磁调速电动机（一）`教学组织 1．检查学生出勤及着装情况 2．安全训导（二）授课内容一、电磁调速电动机电磁调速电动机也称滑差电动机，国外则称VS电动机（VａｒｙｉｎｇS ｐｅｅｄMｏｔｏｒ）、AS电动机（AｄｊｕｓｔｂｌｅSｐｅｅｄMｏｔｏｒ）或EC电动机（EｄｄｙCｕｒｒｅｎｄMｏｔｏｒ）。是一种交流恒转矩调速电动机，通过晶闸管控制可实现交流无极调速。适用于恒转矩负载的各种机械设备，在矿山、冶金、纺织、化工、造纸、印染、水泥等部门得到广泛应用。当用于变负荷的风机、水泵时以转速控制代替传统的节流控制，可取得显著的节能效果。 1 电磁调速电动机的规格型号（1）YCT系列电磁调速电动机目前我国生产的YCT系列电磁调速电动机是全国统一设计的，取代JZT系列电动机的更新产品，是目前我国推广的节能产品之一。产品型号含义 Y C T □□□－4 □ 交流异步━━┛┃┃──┬─┃┗━拖动电动机功率挡（A或B）电磁━━━━┛┃┃┗━━━━拖动电动机极数调速━━━━━┛┗━━━━━━中心高（2）YDCT系列換极式电磁调速电动机 YDCT系列电磁调速电动机是YCT系列电磁调速电动机的派生产品。它用YD系列4/6极双速三相异步电动机作为拖动电动机，与JZT6、JZT7型換极式调速电动机控制器配套使用、可实现宽范围无级调速，并且随着转速的变化，交流异步电动机能自动进行4极和6极切換。（3）YCTD系列低电阻电枢电磁调速电动机 YCTD系列电磁调速电动机是风机、泵类专用的电磁调速电动机、由于JZT 和YCT系列电磁调速电动机的电磁转差离合器均采用实心钢电枢结构，涡流电阻率高，因此转差率大，电动机运行效率较低。近年来，我国根据国外电磁调速电动机的发展趋势和英国J.DA VIES教授提出的“低电阻端环电枢”和“电枢分

电磁炉原理图和工作原理

目录一、简介 1.1 电磁加热原理 1.2 458系列简介二、原理分析 2.1 特殊零件简介 2.1.1 LM339集成电路2.1.2 IGBT 2.2 电路方框图 2.3 主回路原理分析 2.4 振荡电路 2.5 IGBT激励电路 2.6 PWM脉宽调控电路2.7 同步电路 2.8 加热开关控制 2.9 VAC检测电路 2.10 电流检测电路 2.11 VCE检测电路 2.12 浪涌电压监测电路2.13 过零检测 2.14 锅底温度监测电路2.15 IGBT温度监测电路

2.16 散热系统 2.17 主电源 2.18辅助电源 2.19 报警电路三、故障维修 3.1 故障代码表 3.2 主板检测标准 3.2.1主板检测表 3.2.2主板测试不合格对策 3.3 故障案例 3.3.1 故障现象1 一、简介 1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。在电磁灶内部，由整流电路将50/60Hz 的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，

然后再加热器皿内的东西。 1.2 458系列简介 458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,界面有LED发光二极管显示模式、LED 数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。额定加热功率有700~3000W的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。全系列机种均适用于50、60Hz的电压频率。使用环境温度为-23℃~45℃。电控功能有锅具超温保护、锅具干烧保护、锅具传感器开/短路保护、2小时不按键(忘记关机) 保护、IGBT温度限制、IGBT 温度过高保护、低温环境工作模式、IGBT测温传感器开/短路保护、高低电压保护、浪涌电压保护、VCE 抑制、VCE过高保护、过零检测、小物检测、锅具材质检测。 458系列虽然机种较多,且功能复杂,但不同的机种

电磁调速电机控制器接线

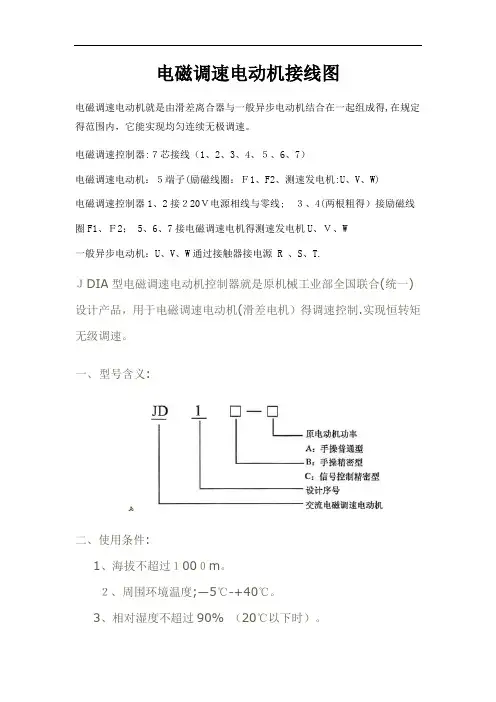

电磁调速电动机接线图电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的范围内，它能实现均匀连续无极调速。电磁调速控制器：7芯接线(1、2、3、4、5、6、7) 电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W）电磁调速控制器1、2接220V电源相线和零线； 3、4(两根粗的）接励磁线圈F1、F2； 5、6、7接电磁调速电机的测速发电机U、V、W 一般异步电动机：U、V、W通过接触器接电源 R 、S、T。
