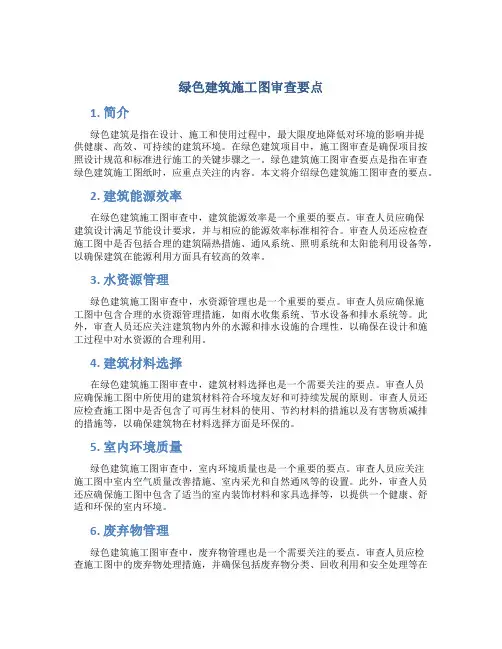

北京市绿色建筑施工图审查要点
（２01７年修订版)
北京市勘察设计和测绘地理信息管理办公室发布
二○一七年八月
目次
1总则 ......................................................................................... １2 建筑专业. (3)
2.１节地与室外环境 (3)
2.2节能与能源利用1?１
２．３节材与材料资源利用?１３
２．4室内环境质量........................................................................................................................................................ 1６3 结构专业22?
3.1节材与材料资源利用...................................................................................................................... 错误!未定义书签。
4 给排水专业27?
4．1节地与室外环境27?
4．2节能与能源利用·?错误!未定义书签。
4.３节水与水资源利用29?
4.4节材与材料资源利用................................................................................................................................................. ３4
4.5 室内环境质量35?
５暖通专业 (36)
５.１节地与室外环境3?６
5.２节能与能源利用36?
5．3节材与材料资源利用 (41)
５.4室内环境质量 (42)
６电气专业 (46)
6.1节地与室外环境46?
6．2节能与能源利用47?
6.３节材与材料资源利用................................................................................................................................................ ５0
6．4室内环境质量50?
7 提高与创新.................................................................... 错误!未定义书签。
7．1一般规定 (52)
7.2加分项?错误!未定义书签。
附录Ａ施工图审查集成表5?８
A.１节地与室外环境58?
Ａ．２节能与能源利用?错误!未定义书签。
Ａ.3 节水与水资源利用65?
A．4 节材与材料资源利用?６7
A.５室内环境质量6?９
A．6 提高与创新 (72)
A．７居住建筑评分计算表 (73)
建筑施工图审查要点 一、总则 建筑设计是房屋建设工程的“龙头”专业，是质量控制的首要部位。建造房屋的目的是要满足人们的各种使用要求和物质与功能的需要。但是这些目标的实现，首先必须以保障人身安全为前提，同时不影响大众利益，不破坏周围环境。施工图技术性审查就是对施工图设计文件中涉及安全、卫生、环保及公众利益方面进行审查，主要包括以下内容： 1.是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2.地基基础和结构设计等是否安全。 3.是否符合公众利益。 4.施工图是否达到规定的设计深度要求。 5.是否符珍贵作为设计依据的政府有关部门的批准文件要求。 下面就根据强制性条文精神与建筑工程施工图设计文件审查要点的有关问题作一介绍。 二、建筑施工图编制深度要求 1.编制依据：建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实，如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定；现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确，是否为有效版本。 2.规划要求：建筑工程设计是否符合规划批准的建设用地位置，建筑面积及控制高度是否在规划许可的范围内。 3.施工图深度： 1)设计说明基本内容 (1) 编制依据： 主管部门的审批文件、工程建设标准。 (2) 工程概况： 建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构 类型、建筑布局、建筑面积、建筑层数与高度。 (3) 主要部位材料做法，如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与（节能设计）段合并）。 (4) 节能设计： 严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。 夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。 (5) 防水设计： 地下工程防水等级设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。 屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排 水方式及雨水管选型。 潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。 (6) 建筑防火： 防火分区及安全疏散。 消防设施及措施：如墙体、金属承重构件、幕墙、管井、防火门、防火卷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。 (7) 人防工程：
北京市绿色建筑施工图审查要点 （2017年修订版） 北京市勘察设计和测绘地理信息管理办公室发布 二○一七年八月 目次 1总则1
2 建筑专业2 2.1节地与室外环境2 2.2节能与能源利用11 2.3节材与材料资源利用12 2.4室内环境质量16 3 结构专业21 3.1节材与材料资源利用21 4 给排水专业25 4.1节地与室外环境25 4.2节能与能源利用·26 4.3节水与水资源利用28 4.4节材与材料资源利用33 4.5 室内环境质量34 5 暖通专业34 5.1节地与室外环境34 5.2节能与能源利用34 5.3节材与材料资源利用40 5.4室内环境质量40 6 电气专业43 6.1节地与室外环境43 6.2节能与能源利用44 6.3节材与材料资源利用47 6.4室内环境质量48 7 提高与创新49 7.1一般规定49 7.2加分项49 附录A施工图审查集成表55 A.1 节地与室外环境55 A.2 节能与能源利用57 A.3 节水与水资源利用61 A.4 节材与材料资源利用63 A.5 室内环境质量64 A.6 提高与创新66 A.7 居住建筑评分计算表68 A.8 公共建筑评分计算表68 附录B 施工图审查对照表69 B.1节地与室外环境69
B.2节能与能源利用78 B.3节水与水资源利用86 B.4节材与材料资源利用91 B.5室内环境质量96 B.6提高与创新101
1总则 1.1为落实北京市政府“人文北京、科技北京、绿色北京”的发展战略，促进绿色建筑的科学发展，根据北京市人民政府办公厅发布的《北京市发展绿色建筑推动生态城市建设实施方案》(京政办发[2013]25号)，制定本要点。 1.2本审查要点适用于北京市新建民用建筑工程及类似的其他建筑工程的绿色建筑施工图审查（类似的其他建筑工程是指工业厂区内的办公楼、宿舍等类似民用建筑的建筑工程）；附建在工业厂房的办公用房等非工业部分，其面积占整个建筑面积的比例大于等于30%，或面积大于等于1000m2，非工业部分应进行绿色建筑施工图审查。 1.3本审查要点的标准依据是北京市《绿色建筑评价标准》DB11/T 825-2015。 1.4绿色建筑施工图审查与常规施工图审查同时进行，设计单位需提交《绿色建筑施工图审查集成表》，见附录A。施工图除符合本审查要点外，尚应符合国家及北京市的有关标准的规定。 1.5本审查要点中涉及两个及以上专业的条文，应在相关专业分别审查后确定该条得分或是否满足要求。 1.6 本审查要点5类指标的评分项的“得分Q i”按照该类指标的“实际得分”除以“适用总分”（“适用总分”为100分减去不参评分）再乘以100分计算，“得分Q i”乘以各类指标的“权重wi”即为该类指标的“加权得分”，“总得分∑Q”为各类指标的“加权得分ωi Q i”和“加分项得分Q8”之总和，加分项的附加得分Q8按本标准第１１章的有关规定确定。即∑Q=w1Q1+ w2Q2+ w3Q3+ w4Q4+ w5Q5+ Q8。评分计算表如下： 表1.6.1 居住建筑评分计算表（含住宅建筑、集体宿舍） 表1.6.2 公共建筑评分计算表
施工图最全审查要点！！ 设计院交付图纸，开工计划做好了，突然审图办告知：图纸审查没过关，瞬间，您大脑轰的一下，差点炸了，这是多么熟悉的场景啊.....如何让图纸审查一次过关，如何让计划顺利进行，这就成了设计研发总的心头大患，今天分享的是：《2017年图纸审查标准》，让你通过学习标准，更好的提前把关，让图纸审查工作一路过关......一.审计说明审查要点(1) 编制依据：主管部门的审批文件、工程建设标准。 (2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。(3) 主要部位材料做法：如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与“节能设计”段合并）。(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位维护结构材料做法、传热系数、热惰性指标等。(5)防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型;潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。
(6)建筑防火:防火分区及安全疏散: 消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。 (7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。 (8)室内外装修做法。 (9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等。 (10)其它需特殊说明的情况,如安全防护、环保措施等。 二.图纸基本要求审查点(1)总平面图: 标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。周边市政道路的控制标高; 明确新建工程(包括隐蔽工程)的位置及室内外设计标高、场地道路、广场、停车位布置及地面雨水排除方向。(2)平、立、剖面图纸完整、表达准确: 其中屋顶平面应包含下述内容：屋面检修口、管沟、设备基座及变形缝构造；屋面排水设计、落水口构造及雨水管选型等。(3)关键部位的节点、大样不能遗漏,如楼梯、电梯、汽车坡道、墙身、门窗等。图中楼梯、上人屋面、中庭回廊、低窗等安全防护设施应交待清楚。 (4)建筑物中留待专业设计完善的变配电室、锅炉间、热交换
施工图审查机构资质审批 许可依据：《建设工程质量管理条例》（国务院令第279号）审查机构是不以营利为目的的独立法人，按承接业务范围分一类、二类。一类审查机构应当具备下列条件： 1、注册资金不少于100万元; 2、有健全的技术管理和质量保证体系; 3、审查人员应当有良好的职业道德，具有15年以上所需专业勘察、设计工作经历；主持过不少于5项一级以上建筑工程或者大型市政公用工程或者甲级工程勘察项目相应专业的勘察设计；已实行执业注册制度的专业，审查人员应当具有一级注册建筑师、一级注册结构工程师或者勘察设计注册工程师资格，未实行执业注册制度的，审查人员应当有高级工程师以上职称; 4、从事房屋建筑工程施工图审查的，结构专业审查人员不少于6人，建筑、电气、暖通、给排水、勘察等专业审查人员各不少于2人；从事市政基础设施工程施工图审查的，所需专业的审查人员不少于6人，其他必须配套的专业审查人员各不少于2人；专门从事勘察文件审查的，勘察专业审查人员不少于6人; 5、审查人员原则上不得超过65岁，60岁以上审查人员不超过该专业审查人员规定数的1/2; 6、审查机构中专职从事审查工作的审查人员不得低于各专业审查人员要求数量的50％。专职从事审查的注册人员，在审查期间保留其注册资格，但须暂停勘察设计执业；兼职从事审查工作的注册人员，应当与审查机构签订至少一年以上的聘用合同。审查人员只能在一个审查机构从事审查工作; 7、申请某一类型市政工程审查机构认定的，其必须配套的专业人员与本机构其他类型市政工程所需专业或者必须配套的专业人员专业相同的，该人员在认定时可以重复使用。承担超限高层建筑工程施工图审查的，除具备上述条件外，还应当具有主持过超限高层建筑工程或者100米以上建筑工程结构专业设计的审查人员不少于3人。二类审查机构应当具备下列条件： （1）、注册资金不少于50万元； （2）、有健全的技术管理和质量保证体系; （3）、审查人员应当有良好的职业道德，具有10年以上所需专业勘察、设计工作经
北京市绿色建筑施工图审查要点 （２01７年修订版) 北京市勘察设计和测绘地理信息管理办公室发布 二○一七年八月
目次 1总则 ......................................................................................... １2 建筑专业. (3) 2.１节地与室外环境 (3) 2.2节能与能源利用1?１ ２．３节材与材料资源利用?１３ ２．4室内环境质量........................................................................................................................................................ 1６3 结构专业22? 3.1节材与材料资源利用...................................................................................................................... 错误!未定义书签。 4 给排水专业27? 4．1节地与室外环境27? 4．2节能与能源利用·?错误!未定义书签。 4.３节水与水资源利用29? 4.4节材与材料资源利用................................................................................................................................................. ３4 4.5 室内环境质量35? ５暖通专业 (36) ５.１节地与室外环境3?６ 5.２节能与能源利用36? 5．3节材与材料资源利用 (41) ５.4室内环境质量 (42) ６电气专业 (46) 6.1节地与室外环境46? 6．2节能与能源利用47? 6.３节材与材料资源利用................................................................................................................................................ ５0 6．4室内环境质量50? 7 提高与创新.................................................................... 错误!未定义书签。 7．1一般规定 (52) 7.2加分项?错误!未定义书签。 附录Ａ施工图审查集成表5?８ A.１节地与室外环境58? Ａ．２节能与能源利用?错误!未定义书签。 Ａ.3 节水与水资源利用65? A．4 节材与材料资源利用?６7 A.５室内环境质量6?９ A．6 提高与创新 (72) A．７居住建筑评分计算表 (73)
碧桂园施工图审查要点（非常全） 通过对施工图纸的内审，可以减少施工图纸上设计的错、碰、漏，控制施工图纸设计的质量，使施工图纸设计深度能满足施工要求。本文为碧桂园施工图内部审核和会核的主要内容及关键问题，小伙伴们酌情参考。 一、总图 1.七总图（建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图）是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确（在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标）。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理（结合原始地形，对土方平衡、建筑与地形的结合等予以复核）。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求，是否和其他专业设计协调，有无冲突；防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理，建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确，建筑物层高、净高是否能满足要求。
4. 6. 7. 建筑施工图审查要点及通病 总则 建筑工程设计文件编制深度未达要求，主要是图纸未会签、缺出图章或注册章、缺图纸 目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。 图纸未满足我部提供的设计任务书的要求。 图中有违反强制性条文的地方，类似如屋面栏杆高度未考虑屋面找坡高度。 设计总说明 三、工程做法 四、总图 建筑出入口的绝对标高（要考虑到建筑物室内外高差） ；场地道路、绿地、水面的关键 性标高。表明场地及道路排水方向及坡度（要考虑与周边规划道路的连接及排水） 坡地建设应表明挡土墙、护坡及截水沟。 表示出化粪池、电缆沟及其它地下构筑物（保证与园林设计不冲突，注意地下室通风竖 井出室外地面时不会在车道或水池中） 要保证总图中屋顶平面是最新的平面图，轴线及总尺寸相符，确保放线 点准确（说明中 应注清楚坐标点是轴线交点还是外墙交点） 1． 2． 3． 1． 2． 3． 4． 5． 6． 7． 选用图集已经作废或过期（高层防火规范、厨房烟道、人防、住宅 …?） 关于安全玻璃涵盖面不全，应按国家关于《建筑安全玻璃管理规定》发改版补充 说明中的防水做法与工程做法中的说明以及墙身大样图作法不相符 门窗编号及代号说明与平面图中的编号不同或对特殊门窗代号说明不全（卫生间窗、防 火窗、双层隔音窗、裙房幕墙窗 … .） 应增加节能说明及无障碍设计说明。 遗漏地下室出地面的风井百叶窗的数量及分格图。 说明中墙体材料是否注明 ,是否和结构图中的一致． 1． 2． 3． 4． 5． 6． 应依据甲方提出的装修标准，注明是否毛坯房（饰面由后装修做） 对于本工程特殊做法无说明，特别是结构沉板后需回填或轻质材料做垫层楼地面 保温作法需同节能计算及说明相统一（外墙保温作法） 厨房、卫生、墙地面均需做防水处理。 各种公共用房装饰做法、一层地面做法遗漏。 屋面的构造做法、地库防水做法及收口位置、剪力墙墙身防水收口的处理、伸缩缝做法 不详。 1. 2. 3. 应注明并保证满足规划报建要求的道路及建筑退缩间距（要确定立面所增加的落地片 墙、廊柱没有超出 建筑红线） 没注明建筑防火间距 （外墙到外墙， 凸窗应计玻璃间） ；消防车道定位及消防扑救面。 （要 满足消 防车道的转弯半径》 12m 场地、建筑、车库出入口应注明（应满足《民用建筑设计通则》 应距离道路红线》7.5m ，不存在视线障碍物。 524 ） 4.1 特别是机动车出入 5.
建筑工程施工图审查 笔者在数年建筑工程施工图审查工作中，通过多项建筑工程的施工图审查，发现了建筑设计中总平面图设计、建筑说明、建筑平面、立面、剖面、建筑构件有关深度设计及强制性条文等内容设计中较为常见的问题，现分别总结如下： 一、总平面布置图 送审的施工图文件中，总平面布置图基本上都有，但表达深度差别较大，大部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关要求。主要问题有： 1.总平面图要有一定的范围。只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。 2.保留原地形和地物。场地测量坐标网及测量标高，包括场地四邻的测量坐标(或定位尺寸)，有些工程的总图设计往往无保留。 3.竖向设计。往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。结果是： (1)竖向设计标高不符合规划部门的控制标高。 (2)场地内与场地外围的城市道路标高不衔接，不合理。 (3)场地及其道路的标高不利于排水。 (4)场地内道路无设计标高，特别是交接处、建筑物的入口处，
也无标注道路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。 4.没土方工程平衡设计。盲目的竖向设计，往往会带来不必要的挖方或填方，增加造价，造成经济损失。 5.总图设计没有必要的详图设计。比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性。 6.消防车道宽度不满足消防要求。消防车道距离高层建筑外墙小于 5米，不满足消防登高面要求。 二、建筑设计说明部分 1.装饰做法光是文字说明表达不完整。最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。总说明中占地面积一般都缺标注。 2.门窗表。一般都有，但关键对一些组合窗，非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可，还有就是对门窗性能，如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。比如建筑物1-6层和七层及七层以上对门窗气密性要求不一样(1-6 层为3级，七层及以上为4级)。 3.防火设计说明普遍存在问题。按《建筑工程设计文件编制深度
海南文昌嘉盛投资有限公司 施工图审查要点 通过对施工图纸的内审，可以减少施工图纸上设计的错、碰、漏，控制施工图纸设计的质量，使施工图纸设计深度能满足施工要求。本文为本人总结施工图内部审核和会核的主要内容及关键问题。 一、总图 1.七总图（建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图）是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确（在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标）。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理（结合原始地形，对土方平衡、建筑与地形的结合等予以复核）。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。
4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防 治的要求，是否和其他专业设计协调，有无冲突；防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理，建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确，建筑物层高、净高是否能满足要求。 5.审核建筑内各功能区划分是否合理，交通组织是否合理，是否人性化，楼梯的设置和宽度是否合理，踏步计算和净高计算是否正确。建筑物中重点噪声源的布置、隔声减振设计是否能满足要求。
1、拿到地勘，有没有腐蚀性，腐蚀性采用什么措施，看地基是否采用特殊处理，采用什么处理方式，如不用，需给设计院要求地基处理承载力要求。 2、承台及地梁沉降，相关个大样节点（统一）。 3、钢结构腐蚀性要求统一说明（统一）。 4、喷淋支管要求节点（统一）。 5、库内、卸货、道路结构做法（统一）。 6、混凝土等级要求，库房C30，卸货平台及坡道C35（统一）。 7、库房首层30KN,二层及以上20KN，操作平台首层30KN，二层及以上25KN。汽车坡道25KN。 8、整个园区外墙基础。 一、平面模板图校对 一、轴线 1、轴号、尺寸是否有误、是否与建筑图对应。 2、总尺寸是不是死分尺寸之和。 3、角度是否够精度，斜交轴网以长轴两端定位，避免以起点和角度定轴线。 4、有没有未定位的轴线，有没有多余轴号。 5、圆弧轴线有没有注明半径，圆心有没有定位。 二、轮廓与标高 1、结构轮廓与建筑是否一致。 2、结构平面各部分的标高是否标明，是否与建筑相应位置符合，注意建筑覆土范围、各层卫生间、室外露台，屋顶花园，台阶位置、电梯底坑、水池的吸水槽、公共厨房与肉菜市场等需垫高的场所。 3、结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方。 4、天面、地下室平面是否为结构找坡，若建筑找坡是否考虑找坡荷载。 5、与邻接区域的梁、板连接关系与缝是否正确。 6、建筑、设备在板上开的洞有没有遗漏。 三、柱、墙位
1、下层墙柱有没有用虚粗线表示，是否画了不该升上的墙柱,是否画了梁上柱。 2、墙柱是否与建筑一致，在位置和尺寸上是否有影响建筑使用。 3、建筑、设备在混凝土墙上开的洞有没有漏。 4、注意墙、柱顶标高是否满足建筑标高，是否满足梁板的搭接要求。 四、梁 1、房屋周圈梁是否等高，注意其与建筑周圈墙的关系。 2、逐条检查梁的定位、编号、尺寸和跨数以及梁顶标高与板面标高关系是否正确。 3、梁高宽是否异常。如悬挑梁高小于跨度的1/6，一般梁高小于跨度的 1/15，梁尺寸过大影响建筑开门窗或楼梯间等。 4、有没有高粱搭在矮梁上。 5、有没有梁位置不妥，如跨过厅房等。梁布置是否影响了建筑美观。 梁平齐的优先顺序：厅、主房、客房、楼梯通道、厨厕、储物间等。 五、楼电梯 1、有没有注上编号。 2、电梯底坑标高有无遗漏，机房部位是否封板，机房顶部是否加吊钩。 3、楼梯柱是否已表示且定位。 4、楼梯起步位置有没有表示。 六、开洞与井沟 1、风井，水电井、烟道是否遗漏。 2、洞的定位、大小与洞边加强处理（洞边长大于12倍板厚的需加梁）。 3、集水井、沟、天面排水沟是否遗漏，定位与大小是否与建筑一致。 七、大样、构造柱 1、外飘窗台、女儿墙，立面要求的构造柱、墙、雨篷等是否与主体结构有效连接（以主体结构为支座）在平面上的投影是否正确。 2、其定位、尺寸是否完整。 3、大样详图在平面上是否有表示，是否与编号对应，标高、定位轴线与平面是否对应。 八、大样引出号
安徽省绿色建筑审查一览表
安徽省绿色建筑施工图审查要点(试行) 2014年1月
安徽省绿色建筑施工图审查填表总说明 1. 本表为绿色建筑进行施工图审查时，依据《绿色建筑评价标准》GB/T 50378-2006（以下简称《评价标准》）及《民用建筑绿色设计规范》JGJ/T 229-2010，对《评价标准》中的各相关条文在施工图中的落实情况进行审查； 2. 表1.1-表1.7为居住建筑填写内容，表2.1-表2.7为公共建筑填写内容； 3. 表中项目简介、设计满足项及设计措施由设计单位或绿建咨询单位填写，对设计满足选项，需介绍设计措施、有关数据计算结果，或指向相关证明文件，或附相关计算书等资料，证明文件等相关资料须同步报施工图审查机构备查； 4. 表中编号和审查结论相关内容由施工图审查机构填写； 5. 表中各类别条文均不含设计阶段不参评条款，不同星级需满足条文项数已在汇总表中按比例调整；如因项目自身特点，按《评价标准》规定可不参与评价的条文，则需满足项数的要求可按《评价标准》规定调整，并在汇总表中说明不参评项情况。
表1.1 绿色建筑施工图审查一览表----建筑专业（居住建筑） 项目名称建设单 位 建筑 类型 高层□中高层□ 多层□其它_______ 设计单位绿建咨 询单位 星级 目标 一星□二星□三 星□ 条目评价标准条文规定设计满足项及设计措施 审查结 论 节地与室外环境（经审查合格：控制项项一般项项优选项项）设计满足项设计措施、计算结果 控制项4.1.1 场地建设不破坏当地文物、自然水系、湿地、基本农田、 森林和其他保护区。 是□否□不参评□合格□不合格□4.1.2 建筑场地选址无洪涝灾害、泥石流及含氡土壤的威胁。建 筑场地安全范围内无电磁辐射危害和火、爆、有毒物质等 危险源。 是□否□不参评□合格□不合格□4.1.3 人均居住用地指标：低层不高于43㎡、多层不高于28㎡、 中高层不高于24㎡、高层不高于15㎡。 是□否□不参评□合格□不合格□4.1.4 住区建筑布局保证室内外的日照环境、采光和通风的要求， 满足现行国家标准《城市居住区规划设计规范》GB 50180 中有关住宅建筑日照标准的要求。 是□否□不参评□合格□不合格□4.1.5 种植适应当地气候和土壤条件的乡土植物，选用少维护、是□否□不参评□合格□不合格□
绿色建筑施工图审查需要提供得资料 （按《绿色建筑评价标准》GB 50378-2014） 1、工程规划许可证。 2、土壤氡浓度检测报告。 3、环评批复文件（环评报告，环评表等）。 4、绿色建筑设计说明专篇。绿色建筑说明专篇需列入建筑专业得图纸目录，其她各专业如结构、暖通、给排水、电气、园林景观应将相应得绿建说明列入本专业得设计说明中，单独成节。 5、提供与纸质蓝图一致得各专业电子版施工图一套（采用高版本绘图软件绘制得应转存为低版本格式或为pdf格式）以及项目得效果图。 6、节能设计说明专篇、节能计算书、计算模型。 7、水资源利用方案（6、1、1）。 8、建筑构件隔声量分析报告（8、1、2，8、2、2）。 9、室内背景噪声分析报告（8、1、1，8、2、1）。 10、东莞市绿色建筑设计审查备案表。 11、相关证明资料，主要包括（根据所选得条文选择性提供）： （1）公共绿地面积计算书（4、2、2）； （2）室外风环境分析报告（4、2、6）； （3）遮阴面积比例计算书（4、2、7）； （4）高反射路面及屋面面积比例计算书（4、2、7）； （5）场地周边公共交通分析报告（4、2、8）； （6）透水地面面积比例计算书（4、2、13）； （7）场地雨水径流控制计算书（4、2、14）； （8）外窗开启面积比例计算书（5、2、2）； （9）空调风机及水泵输送比计算书（5、2、5）； （10）空调系统优化计算书（5、2、6）； （11）可再生能源利用计算书（5、2、16）； （12）非传统水源利用率计算书（6、2、10）； （13）景观水补水计算书（6、2、12）；
（14）可重复使用隔断（墙）比例计算书（7、2、4）； （15）高强钢筋比例计算书（7、2、12）； （16）可再循环利用材料比例计算书（7、2、12）； （17）采光分析报告（8、2、6）； （18）窗地面积比计算书（8、2、6）； （19）室内通风模拟分析报告（8、2、10）。 12、施工图审查项目应提供完整得设计资料。对于需二次深化设计部分得内容在绿色建筑设计时尽量不选用该类得分内容，确保得分得内容都能在提供得图纸与分析报告中能找到相关对应资料。
建筑专业施工图审查要点 1、一般规定： 1.0.1建筑总平面应与经城市建设规划管理部门审批的总平面及审批意见一致。 1.0.2单体设计的项目名称、层数、建筑高度、建筑面积应与建筑工程规划许可证一致。 1.0.3建筑设计应以建筑通用规和项目所属分类的建筑设计规为依据。规、标准应为现行 的有效版本。 1.0.4建筑设计应贯彻建筑节能国策，按国家和地方主管部门的有关规定和设计标准要求， 作好围护结构的热工设计。 1.0.5新建、扩建和改建房屋应按各类建筑的无障碍实施围进行无障碍设计。 2、建筑施工图设计容和深度： 建筑施工图文件应符合《建筑工程设计文件编制深度规定》（以下简称《深度规定》和《建筑制图标准》的要求。 2.1建筑设计总说明： 2.1.1说明应符合《深度规定》4. 3.3条规定。其主要容包括设计依据、工程概况、设计 标高、主要工程做法及室装修做法、门窗表及门窗性能要求、幕墙工程的性能及制 作要求等，还应包括建筑防火、无障碍设计和建筑节能设计说明等容。 2.1.2审查中应重点核查以下几点： 1）设计依据性文件和主要规、标准是否齐全、准确； 2）设计概况中建筑面积、建筑基底面积、建筑层数和高度是否与城市规划主管部门核发的建筑工程许可证附件一致；建筑防火分类和耐火等级人防工程类别和防护等级 是否正确； 3）设计标高的确定是否与城市已确定的控制标高一致。审图时要特别注意±0.000的绝对标高是否已标注； 4）建筑墙体和室外装修用材料，不得使用建设部和省建设厅公布的淘汰产品。采用新技术、新材料须经主管部门鉴定认证，有准用证书。 5）门窗框料材质、玻璃品种及规格要求须明确，整窗传热系数、气密性等级应符合规定； 6）幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）须有明确的性能及制作要求；
施工图（土建部分）审图要点 一、总则 1、首先看图纸是否未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。 2、图纸未满足我部提供的设计任务书、技术标准的要求。 3、图中是否有违反强制性条文的地方，类似如屋面栏杆或女儿墙高度未考虑屋面找坡高度。 二、总图部分 1、经济指标表与报规图是否一致。 2、室外标高与周圈道路标高的关系以及地表排水关系是否合理。 3、单体±与室外标高的关系是否合理。 4、采光井、风井及地下出入口是否体现在总图上，位置是否合理。 5、建筑退线、道路退线是否满足报规报建要求（与报规图一致）。 6、地下室外边线范围应标注，不能凸入用地外道路内，建筑角点坐标是外墙角点还是轴线交点。 7、是否注明建筑防火间距（凸窗及阳台以外沿线计算）、消防车道定位、消防扑救面。 8、场地、建筑、车库出入口是否注明清楚（机动车出入口是否距离道路红线不小于米，且不存在视线障碍物）。 三、设计总说明 1、选用图集是否已经作废或过期。 2、说明中的防水做法与我部定的技术标准是否一致。
3、说明中门窗选型与平面图门窗表是否相同，是否合理。 4、填充墙材料是否和技术标准要求相同，是否合理。 5、外墙面做法是否适合昆明环境要求，不同材料交接处做法是否与结构图中要求一致。 6、室内装修标准是否合理，是否满足公司营销要求。 7、对于工程做法选用图集是否合理，目前是否有较完善便捷的做法。 8、对于结构降板是否有说明需回填或轻质材料做垫层楼地面。 9、后浇带做法（钢筋加强、止水带用钢板止水带、混凝土用微膨胀混凝土）。 10、施工缝留设及处理方式。 11、混凝土强度及抗渗等级要求是否便于施工组织。 四、地下室 1、地下室层高是否满足我部明确的技术标准要求。 2、有防火分区示意图，平面上防火分区用特级防火卷帘门或甲级防火门分隔（非机动车库独立防火分区，面积小于1000平米；设备用房独立分区，面积小于500平米，要有独立通道或出口）。 3、地下室尽量不设排水沟，只设地漏或集水井，仅在地漏或集水井附近设1%找坡。集水井靠边角处，尽量不占车位。 4、车位尺寸是否有不满足标准尺寸要求（）的情况，是否有车位被前车位阻挡，是否在满足车道尺寸情况下可以增加车位。 5、地下室面积、配套功能房间面积、车位数量是否正确。 6、消防出入口及人防出入口数量是否满足或过多。
施工图审查培训教材（建筑） 第一篇建筑部分 一、总则 建筑设计是房屋建设工程的“龙头”专业，是质量控制的首要部位。建造房屋的目的是要满足人们的各种使用要求和物质与功能的需要。但是这些目标的实现，首先必须以保障人身安全为前提，同时不影响大众利益，不破坏周围环境。施工图技术性审查就是对施工图设计文件中涉及安全、卫生、环保及公众利益方面进行审查，主要包括以下内容： 1.是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2.地基基础和结构设计等是否安全。 3.是否符合公众利益。 4.施工图是否达到规定的设计深度要求。 5.是否符珍贵作为设计依据的政府有关部门的批准文件要求。 下面就根据强制性条文精神与建筑工程施工图设计文件审查要点的有关问题作一介绍。
二、建筑施工图编制深度要求 1.编制依据：建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实，如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定；现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确，是否为有效版本。 2.规划要求：建筑工程设计是否符合规划批准的建设用地位置，建筑面积及控制高度是否在规划许可的范围内。 3.施工图深度： 1)设计说明基本内容 (1) 编制依据： 主管部门的审批文件、工程建设标准。 (2) 工程概况： 建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构 类型、建筑布局、建筑面积、建筑层数与高度。 (3) 主要部位材料做法，如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与（节能设计）段合并）。 (4) 节能设计： 严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。 夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。
施工图审查中常见的建筑设计问题 施工图审查中常见的建筑设计问题 江锦兰 笔者在数年建筑工程施工图审查工作中，通过多项建筑工程的施工图审查，发现了建筑设计中总平面图设计、建筑说明、建筑平面、立面、剖面、建筑构件有关深度设计及强制性条文等内容设计中较为常见的问题，现分别总结如下： 一、总平面布置图 送审的施工图文件中，总平面布置图基本上都有，但表达深度差别较大，大部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关要求。主要问题有： 1.总平面图要有一定的范围。只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。 2.保留原地形和地物。场地测量坐标网及测量标高，包括场地四邻的测量坐标(或定位尺寸)，有些工程的总图设计往往无保留。 3.竖向设计。往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。结果是： (1)竖向设计标高不符合规划部门的控制标高。 (2)场地内与场地外围的城市道路标高不衔接，不合理。 (3)场地及其道路的标高不利于排水。 (4)场地内道路无设计标高，特别是交接处、建筑物的入口处，也无标注道路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。 4.没土方工程平衡设计。盲目的竖向设计，往往会带来不必要的挖方或填方，增加造价，造成经济损失。 5.总图设计没有必要的详图设计。比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排
水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性。 6.消防车道宽度不满足消防要求。消防车道距离高层建筑外墙小于5米，不满足消防登高面要求。 二、建筑设计说明部分 1.装饰做法光是文字说明表达不完整。最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。总说明中占地面积一般都缺标注。 2.门窗表。一般都有，但关键对一些组合窗，非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可，还有就是对门窗性能，如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。比如建筑物1-6层和七层及七层以上对门窗气密性要求不一样(1-6层为3级，七层及以上为4级)。 3.防火设计说明普遍存在问题。按《建筑工程设计文件编制深度规定》要求每层建筑平面中要注明防火分区面积和分区分隔位置示意图，宜单独成图，如为一个防火分区，可不注防火分区面积。 4.有关“夏热冬冷地区”节能设计的说明，也普遍存在问题(居住建筑的节能设计)： (1)外窗，特别东西窗缺保温隔热措施。 (2)导热系数的主体部位值与平均值概念不清，把建筑主体部位的K值作为平均K值说明。 (3)缺节能设计计算书及节能设计审查文件，造成节能设计不经济。 5.幕墙工程。(包括玻璃幕墙、金属幕墙、石材幕墙等)及特殊的屋面工程，与其它特殊构造，对其设计、制作、安装等技术要求未加说明。 6.缺电梯(自动扶梯)，选择及性能说明包括(功能、载重量、速度、停站数、提升高度等等)。 7.墙体预留孔及楼板预留孔，管道井楼层的封堵方式等未说明。
四川省绿色建筑设计 施工图审查技术要点 （试行） 2015－09－25发布 2015－09－25实施四川省住房和城乡建设厅发布
前言 本技术要点是根据《四川省绿色建筑设计标准》（DBJ51/T037-2015）制定的，由中国建筑西南设计研究院有限公司负责，会同四川省建筑设计研究院、成都市建筑设计研究院等单位共同编制而成。 《四川省绿色建筑设计施工图审查技术要点》在经广泛调查研究，并结合四川省建设工程绿色设计审查需求的基础上编制完成。本要点共分3章，其主要内容包括：总则、居住建筑和公共建筑。 本要点由四川省住房与城乡建设厅负责管理，中国建筑西南设计研究院负责具体技术内容的解释。 本要点主编单位：中国建筑西南设计研究院有限公司 本要点参编单位：四川省建筑设计研究院 成都市建筑设计研究院 2015年09月25日 目录 1 总则 ....................................................................... 2 居住建筑 ................................................................... 2.1建筑专业.............................................................. 2.2 结构专业 ............................................................. 2.3给水排水专业.......................................................... 2.4暖通专业..............................................................
（一）、其实，我发现除结构和建筑上尺寸有误，钢筋有误之外，还有最重要的就是和图集的不相符，还有我发现一个最重要的就是剪力墙上的门洞也很容易搞错。（二）、我这里有个下的水电的审图要求发上来大家讨论。 一般工程开工前，业主、设计单位、承建单位和质量监督单位等都要参加图纸会审，以发现并解决设计中存在的差错、矛盾及易在施工中产生模糊概念及在将来施工中可能存在的困难等问题，以避免施工中造成不必要的损失。作为配套工程的水电图纸，根据几年来的施工经验，在会审时应注意以下几点。 一、水电施工图是否齐全 通观整套施工图，核对图纸目录，看是否缺少施工图及其图纸中注明的局部大样图或通用图。 二、水电施工图的统一 水电施工的系统图、平面图、大样图、通用图及引用图集的标准图是不是统一。 三、水电施工图与土建施工图的统一 1、土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。框架结构中，有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响，而实际现场施工时，由于结构柱的尺寸会影响到器具安装应达到的尺寸。消防箱一般设置在楼梯间，应对照土建结构图，看楼梯梁或构造柱是否会影响消防箱的安装。电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等，同时要考虑梁是否会影响吊扇的安装。这些问题如不在施工前提出来，并提出解决方法，就会在后期施工中造成设计变更，给业主或施工单位带来一定的损失。 2、水电图中设备器具用房设置的位置、尺寸及工艺要求，与土建图中的设计要求是否统一。如消防控制室的门应向疏散方向开启，并应在入口处设置明显的标志，而土建设计中要看门的开启方向是否达到上述要求。泵房预埋件土建图是否与水卫图中的尺寸、位置一致。 3、管道的布置是否影响装修效果。如排水管道，当横管很长时，由于总管与主管之间规范要求有一定的高差，再加上管道坡度，沿管道坡度方向到管道最末端时，高差很大，会因此影响整体装修高度。图纸会审时提出来，可以采用放套管及局部改变装修方案等方法加以解决，就会避免出现这种“因点误面”的情况。 4、土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一。电气配管、水卫预留洞等必须注意这些尺寸。 四、水卫图与电气图的统一 卫生间中灯具、电气管路的安装与给排水管道安装有无矛盾，消防箱与配电箱安装位置是否有冲突。 五、有无特殊要求 参加图纸会审的单位有无特殊要求。 （三）、工程项目的图纸会审 一、图纸会宙应抓住三个重点 第一，找出图纸自身的缺陷和错误。审阅图纸设计是否符合国家有关政策和规定（建筑设计、结构设计和施工规范等）；图纸与说明是否清楚，引用标准是否确切；施工图纸标准有无错漏；总平与建筑施工图尺寸、平面位置、标高等是否一致，平、立、剖面图之间的关系是否一致；各专业工种设计是否协调和吻合。
