油箱盖模锻成形模具设计及数值模拟
摘要目前国内油箱盖大多为塑料件或铸造件，都具有一定的缺陷而不能满足使用要求。本文采用模锻成形的方法来设计油箱盖，对工件的成形工艺性进行了分析，确定了锻锤吨位，并选取合适的工艺参数，设计出了合理的模具结构。用Solidworks对工件进行了三维建模，然后导入Deform软件对其进行了数值模拟，分析了应力、应变的分布，验证了所设计方案的可行性。
关键词油箱盖；模锻成形；模具设计；数值模拟
1 零件的锻压工艺性分析
1.1 零件分析
油箱盖是汽车发动机上储备汽油的
箱子上面的盖子，如图1所示。形状是
方形的，用45钢做成，密封性很好，
一般放在汽车的底部，大批量生产。
图1 油箱盖三维图由图可知，该零件形状对称，结构简单，生产工艺不太复杂，难度系数较小。在进行锤上模锻时需要有模锻斜度，这是为了便于将成形后的锻件从型腔中取出，所以锻模侧壁必须做成一定的斜度，但是为了减少材料损耗和机加工余量，应尽量选择小的模锻斜度。零件为大批量生产，因此必须要保证模具的强度和韧性，使其满足一定的使用要求，具有一定的使用寿命[1-2]。
零件的余量和公差可按经验来选取，另外，热锻件图的尺寸应比冷锻件图的相应尺寸增加一个收缩率，本文中收缩率取为1.5%。因此在用Solidworks绘制热锻件图时，除了要考虑余量外，还要加上一个收缩率，既乘以1.015。
1.2 工艺分析
油箱盖为饼类零件，外形复杂，为大批量生产，故采用锤上模锻加工方法。锤上模锻时，锤头打击速度快，生产效率高，生产操作方便，劳动强度比自由锻小，精度也比自由锻高。由于模锻锤的导向精度不高，锤头行程不固定，模锻件的尺寸精度不高，但已能满足该零件的精度要求，所以应选用锤上模锻进行加工。
零件所用材料为45钢，正火处理效果较好，由于工件结构并不复杂，所以终锻前只需加一道镦粗工序既可。镦粗台和终锻型槽设置在一套模具上较为合理，成形过程就是先选用一定尺寸的棒料进行镦粗，然后用镦粗后的毛坯放在终锻型槽内进行锻打成形，终锻完成后将热锻件放在切边模上，利用锻件的余热在热态下进行切边，切边时将零件反置，这样更为方便易行，由于油箱盖是密封用的，有底部薄壁，所以切边时不需冲孔[3]。
由以上分析可以确定该工件的加工工序为:镦粗，终锻，切边。其中切边是在热态下进行，热态下进行可减小压力机吨位，减少能量消耗，避免冷切时的冷却过程，所以也就减少了生产时间提高了生产率。
2 工艺参数的确定
2.1 毛坯体积计算与尺寸确定
该零件属于圆饼类锻件，在终锻时的变形是属于体积变形，一般用镦粗制坯。毛坯计算以镦粗变形为依据计算：
毛坯体积：
锻坯）（V V k 1+= （1）
毛坯直径：
3
m
k 113.1锻’坯）（V D += （2） 式中，V 锻—锻件的体积，mm 3
；
k —宽裕系数，考虑的是锻件复杂程度影响飞边体积。
圆形锻件k =(0.12-0.25),非圆形锻件k =(0.12-0.35)；
m —毛坯高度与直径之比值，一般为1.8-2.2。
计算出D ’坯或A ’坯后，按国家标准规格选用。如所选毛坯的直径为D 坯
或边长为A 坯，按下式确定其长度：
2/27.1坯坯坯D V L = 或2/坯坯坯A V L = （3） 172429=V mm 3 ，17242925.01?+=
）（坯V （k 取为0.25）25.2155536=mm 3 把坯V 代入公式（2）可得毛坯直径：3
225.21553613.1?=’坯D = 54 mm 按照规格可知，可选择D 坯=55mm
毛坯长度，代入公式（3）可得：2
5525.21553627.1?=
坯L = 91 mm 所以选取毛坯规格为：φ55?91mm 。
2.2 锻锤吨位的确定
终锻成形时所需的最大打击能量较为复杂，在生产实践中，决定设备吨位可按经验公式计算[4]。σ=60MPa ；D =16.56cm ，代入圆饼类锻件的经验公式： σD D D
D G )001.075.021.1005.0-1220+?+
?=（）（）（ （4） 代入数值计算可得：13000=G kg 式中，D —锻件外径，cm
σ—终锻时材料的变形抗力，MPa
但本次设计的零件为非圆形锻件，因此应按公式（5）计算G ： )1.01(0B L G G += )184
1171.01(1300+?= =1404 kg （5）
式中，L—锻件水平投影面上的最大长度，cm
B—平均宽度，B=A/L，cm
A—锻件投影面积，cm2
故应选择2吨模锻锤。
2.3 飞边槽的确定
经分析选用图2所示的飞边槽形式，
飞边槽最主要的尺寸是桥部高度尺寸h飞
及宽度b。h飞增大，金属的流动阻力减小，
反之阻力增大；b增加时阻力增大[5]。
图2 飞边槽尺寸
2.4 其他参数的确定
通常，锻造温度越高，金属材料的塑性越好，变形抗力越低。45钢的锻造温度区间为800-1200°C。由于提高锻造温度可提高金属材料的塑性和降低变形抗力，因此提高温度亦可改善充填性能。考虑到一般钢的过热可以通过热处理消除，而过烧则是无法挽回的缺陷，因此，始锻温度要受到过烧的限制，通常要低于熔点150-250°C；而终锻温度则应保证锻造时金属有较好的塑性和锻后有良好的组织[6]。所以本次设计选定锻造温度为1000°C。
设备的工作速度是指锤头和滑块的运动速度。由于该工件在生产中所选用的设备为模锻锤，所以其工作速度为6~8米/秒。
3 模具结构的确定
3.1 锻模结构确定
5CrNiMo钢具有很好的强度、耐磨性、韧性和良好的淬透性，同时5CrNiMo钢有很好的综合力学性能，加热至500°C仍能保持高的强度极限和屈服强度，有很高的淬透性，因此选用5CrNiMo作为锻模材料。
由于锻件形状、模膛排列、操作技术等因素的影响，模锻时，上下锻模常常会产生错移。锻模错移将造成锻件错差，降低锻件精度、加速锻锤导轨磨损并导致锤杆过早折断。为此，需要在锻模上设置锁扣以平衡模锻时的错移力。为平衡错移力，设置了图3所示的圆形锁扣[7]。
?250+0.10(上模)
3
55
5°
?2500-0.1(下模)
图3 圆形锁扣
3.2 切边结构的确定
切边结构如图4所示，切边压力机吨位为250吨，开启高度为590mm，封闭高度为400mm，空行程为110mm，有效行程为80mm。其工作过程为：在冲切过程中冲头在压力机的带动下向下运动，冲头完成冲切任务；冲切完成后冲头和U形板在压力机带动下向上运动，冲头离开凹模，而U形板和与其连接成一体的横板、顶件器一起向上运动把工件顶出。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
图4 切边模装配图
1-底座，2-螺钉，3-顶出器，4-模板，5-凹模，6-U形板，7-双头螺柱，8-冲头，9-斜楔，
10-冲头夹，11、12-螺钉，13-条板，14、15-螺母，16-压板，17、18-螺钉，19-横板
4 数值模拟分析
用Deform模拟时，上模运动速度为6000mm/s，下模导入后，其材料和温度与上模相同，但不选其为主动模具，并且不设定运动方向和速度；设定每步位移量为0.2mm，每5步保存一次，设定接触条件时，热成形系数为0.3，热交换系数为5[8-9]。模拟结果如图5所示：
由图5(a)可知，模拟成形结果的损伤在正常的范围内，所以可以进行成形，但在实际生产中应对损伤部位较大的部位进行相应的工艺处理，如加润滑剂进行润滑，进行相适应的热处理。图5(b)中显示的是应变分布，应变量合理,从模拟结果可看出，在油箱盖的中部薄壁处、底部圆角处及飞边处应变量较大，这和实际生产中的坯料流动规律是相符合的[10]。
(a) 损伤分布图（b）应变分布图
(c) 应力分布图(d) 温度分布图
图5 数值模拟结果
图5(c)为应力分布，较大的应力出现在较小圆角处，这和实际生产中所遇到的情况是一致的，说明这里有应力集中的情况，但在模拟结果显示应力集中不是太大，可保证成形而不损坏工件，在生产中如应力太大而引起裂口出现，则需加大模具相应部分的圆角尺寸，这样可减小缺陷、减小最大应力。图5(d)是锻件的温度分布，预先设定的锻造温度为1000°C，
但锻件在成形过程中温度有所升高，这与锻件内部的能量转化有关，符合实际生产中的情况。
5 结论
本文通过对发动机油箱盖进行各方面的成形性分析，确定了最终的工艺方案为：镦粗，终锻，切边。设计出了合理的模具结构，并且运用Solidworks和Deform软件对油箱盖进行了建模和数值模拟，通过传统设计和数值模拟的结合，提出了符合要求的工艺方案。
参考文献
[1] 高锦张．塑性成形工艺与模具设计[M]．第二版．北京：机械工业出版社，2007：239~313
[2] 陈巧飞，张志豪，谢建新. 精密齿轮快速高效模锻成形工艺研究[J]. 塑性工程学报，2007.14（6）：11~15
[3] 郝滨海．锻造模具简明设计手册[M]．第一版．北京：化学工业出版社，2005：141~339
[4] 中国机械工程学会塑性工程学会．锻压手册[M]．第三版．北京：机械工业出版社，2007：255~857
[5] 姚泽坤．锻造工艺学与模具设计[M]．第二版．西安：西北工业大学出版社，2007：84~266
[6] 吴昊，伍万斌，薛克敏.圆柱斜齿轮闭式温锻数值模拟[J]，合肥工业大学学报，2008，31（1）：96-99
[7] 许发樾．实用模具设计与制造手册．北京：机械工业出版社，2000：773~1110
[8] 刘建生，陈慧琴，郭晓霞．金属塑性加工有限元模拟技术与应用[M]．北京：冶金工业出版社，2003.
[9] 张彦敏，张学宾，龚红英．有限元在金属塑性成形中的应用[M]．北京：化学工业出版社，2010：148～178
[10] 傅建，谢彬，林南等. 数值模拟技术在汽轮机叶片模锻成形中的应用[J]. 锻压技术，2007. 32(2):98~101
作者简介：宋群超,男,1990年02月20日生，合肥工业大学材料科学与工程学院2012级在读研究生，研究方向：精密塑性成形工艺及组织性能研究。
塑料饭盒盒盖模具设 计设计
重庆三峡学院 毕业设计（论文） 题目塑料饭盒盒盖模具设计 院系机械工程学院 专业机械设计制造及其自动化（数控） 年级 2011级 学生姓名周建鑫 学生学号 201107024250 指导教师张卫职称助教 完成毕业设计（论文）时间 2015 年 5 月
摘要 本课题即将饭盒盖上壳作为设计模型，利用注射模具的相关知识为依据，阐述塑料注射模具的设计与制造过程。本设计对饭盒盖上壳进行的注塑模设计，利用软件对塑件进行实体造型，对塑件结构进行工艺分析。明确了设计思路，确定了注射成型的工艺过程还有对各个具体部分细节进行了仔细的计算。本着简约而不简单的设计原则，采用斜滑块的瓣合模的结构成型。如此设计出的结构即可确保模具工作运用可靠，同时也保证了与其他部件的配合。本课题通过对饭盒盖上壳的注射模具设计，巩固和加深了对所学知识的掌握，取得了比较满意的效果，达到了预期的设计意图！ 关键词：塑料模具，注射成型，模具设计，饭盒盖
Introduction The topic of socket shell as a design model, the injection mold-related knowledge as a basis to explain the process of plastic injection mold design. The design of the game controller for the injection mold design, plastic parts using UG software was solid modeling, the structure of the plastic parts of the process analysis. Clear design ideas, determine the injection molding process and the various specific parts of a detailed calculation and verification. In the simple but not simple design principles, the use of inclined slider valve structure of the mold shape. The structure of such a design die is used to ensure reliability, ensure coordination with other components. Finally, simulation Moldflow injection process. The topic of the game controller by injection mold design, to consolidate and deepen the knowledge, and achieved satisfactory results, to achieve the desired design intent Keywords:Plastic mold， Injection molding，Mold design，game controller
天津中德职业技术学院液压油箱的设计与制作 所属部门：航空航天与汽车学院 班级：xxx 学生姓名：xxx 指导教师：韩钰 日期：xxx
摘要 液压油箱是液压传动系统中重要的辅助部件，用来储存液压系统中的液压油，同时兼有散热和分离油液中的水，气体以及沉淀杂质等作用。在企业，设计液压油箱是一项最基本的工作，同时也可以初步考察员工对液压附件的选型和零件加工工艺的掌握情况。该项目设计旨在让学生理解油箱的基本组成，掌握接头及球阀的选型要领，以及最基本的零件加工工艺和焊接方法，提高将理论转化为实践的能力。 关键词：液压油箱球阀接头液位计 Proe
目录 目录 第1章项目的背景及意义 (4) 第2章油箱的总体设计 (5) 2.1 油箱的功能要求 (5) 2.2 油箱的总体尺寸确定 (6) 第3章零件的详细设计 (7) 3.1侧板的设计 (7) 3.2前板的设计 (8) 3.2.1匹配液位计的螺纹孔的设计 (8) 3.2.2匹配放油阀的螺纹孔的设计 (10) 3.2.2.1球阀的选择 (10) 3.2.2.2过渡接头的选择 (10) 3.3油箱盖的设计 (13) 3.3.1空滤的选择 (13) 3.3.2提手的设计 (14) 3.3.3油箱盖的安装 (15) 3.3.4油箱盖的密封 (15) 3.4吊耳的设计 (15) 3.5轮子的选择 (16) 第4章结论 (18) 参考文献 (19)
第1章项目的背景及意义 液压油箱是液压传动系统中重要的辅助部件[1]，用来储存液压系统中的液压油，同时兼有散热和分离油液中的水，气体以及沉淀杂质等作用。在企业，设计液压油箱是一项最基本的工作，同时也可以初步考察员工对液压附件的选型和零件加工工艺的掌握情况。该项目设计可以让我们理解油箱的基本组成，掌握接头及球阀的选型要领，以及最基本的零件加工工艺和焊接方法，提高将理论转化为实践的能力。 实验室里面摆放着液压油箱，但实际上我们很少去关注他。我们更多关注的是液压阀、液压缸、液压马达之类的元件。实验室现存的液压油箱有一个缺点，就是移动不方便。借这次机会就设计一个可以移动的液压油箱，其一可以熟悉液压油箱的结构，其二将来可以作为备件使用。 该论文的设计思路如下：介绍油箱的设计规范，具体零部件的设计，其中穿插了PROE 三维仿真。 所有零件的尺寸规格都是根据实际生产所用样本选用的，该论文的相关图纸都可直接应用于生产加工。
模具设计与制造基础精 编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
模具设计与制造 一、名词解释 1.冷冲压：是利用安装在压力机上的模具，对放置在模具内的板料施加变形力，使板料 在模具内产生变形，从而获得一定形状、尺寸和性能的产品零件的生产技术 2.回弹：常物理反弹，指物体在力的作用下产生物理变形，当压力释放时所产生的 还原或近还原的状态的物理变化? 3.热塑性塑料：指具有加热软化、冷却硬化特性的塑料。我们日常生活中使用的大部 分塑料属于这个范畴。加热时变软以至流动，冷却变硬，这种过程是可逆的，可以反 复进行。 注射模：所用的模具称为注射成型模,简称注射模.它是实现注射成型工艺的重要 工艺装备. 注射模根据结构与使用的目的可以分为很多种类, 4.分型面：分型面是指两者在闭合状态时能接触的部分· 5.热扩渗技术：是用加热扩散的方式使欲渗金属或非金属元素渗入金属材料或工件的 表面，从而形成表面合金层的工艺。 6.注射模：塑料注射成型所用的模具称为注射成型模,简称注射模.它是实现注射成型 工艺的重要工艺装备. 二、填空题
7.冷冲压模具的分类，按模具工序组合程度分，可分为单工序模、复合模、级进模。 8.由冲压加工零件的形状、尺寸、精度要求、批量大小、原材料性能等的不同，所采用的加工方法也多种多样，概括起来可分为分离工序和变形工序两类。 9.根据变形机理的不同，冲裁工艺可以以分为普通冲裁和精密冲裁两大类。普通冲裁是由凸凹模刃口之间产生剪切裂缝的形式实现板料分离。而精密冲裁则是以变形的形式实现板料的分离。 10.级进模中控制冲裁件的孔与外形的相对位置精度就必须严格控制送料步距，定距方法有两种，分别是用导正销定距的级进模和用侧刃定距的级进模。 11.如右图所示，冲裁件的断面质量包括 塌角带，光亮带，断裂带，毛 刺区四个部分。较高质量的冲裁件断面， 应该是：光亮带较宽，约占整个断面的 1/3以上，塌角、断裂带、毛刺和锥度都 很小，整个冲裁件零件平面无穹弯现象。 12.凹模孔口形状的基本形式有直壁式、斜壁式、凸台式三种。其中直壁式刃口冲裁时磨损大，工件易在孔内积聚；低硬度的凹模可用锤打斜面的方法来调整冲裁间隙。 13.右图所示为圆形件一次弯曲成形模，其中2 指向的零件名称是。
模具设计与制造毕业论 文 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】
广东石油化工学院成人教育 毕业论文(设计、作业) 题目：肥皂盒的设计 学生姓名：层次：专科 所学专业：模具设计与制造班级：函模具大15-1班 指导老师：职称： 2016 年月日
广东石油化工学院成人教育专科毕业论文(设计、作业)成绩评定表 注：此表请不要改变文档格式，用时请复制 广东石油化工学院成人教育毕业论文（设计） 原创承诺书 我承诺所呈交的毕业论文（设计）肥皂盒的设计是本人在老师指导
下进行的研究工作及取得的研究成果。据我查证，除了文中特别加以标注和致谢的地方外，论文中不包含其他人已经发表或撰写过的研究成果。若本论文（设计）及资料与以上承诺内容不符，本人愿意承担一切责任。 毕业论文（设计）作者签名： 日期： 2016 年3月20 日
广东石油化工学院成人教育毕业论文(设计、作业)任务书 专业：模具设计与制造层次专科 班级：函模具大15-1班学员：学号： 1、发出日期：2016年 1月 1 日 2、要求学员完成日期：2016年3月20 日 3、毕业设计（论文、作业）题目：肥皂盒的设计 4、毕业设计（论文、作业）课题要求：①选题必须从各专业的培养目标及教学基本要求出发，体现本专业基本训练的要求，培养学生综合运用所学基础理论、基本知识、基本技能，分析、解决本专业实际问题的能力。不得选用非本专业知识范围的论题。②课题可以多样化。应尽可能结合生产、科研、管理、实验室建设等具体任务选题。③所选课题要注意份量恰当、难度适中 5、实验（上机、调研）部分要求内容：1.书写的内容要符合实际所做的调查和研究 2.研究结果或得出的结论要充分、合理 3.论文内容要完整、严谨，论文格式是否规范 6、文献查阅要求：首先，要尽量查阅原始文献，尽量避免文献征引的错误或不妥；其次，尽量要引用主流文献，如与该课题相关的核心期刊、经典着作、研究报告、重要观点和论述等；再次，如有可能争取查阅相关外文文献，做到广泛查阅文献；最后，在查阅文献时要对文献进行分类，记录文献信息和藏书地点，对于特别重要的文献，要做好读书笔记，摘录其中重要观点和论述，为“文献综述”的撰写，打下良好的基础。 7、学员实际完成日期：年月日 系（教研室）意见：签名： 指导教师签名：学生签名： 摘要 本课题主要是针对盒盖的模具设计,通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。根据题目设计的主要任务是盒盖注塑模具的设计。也就是设计一副注塑模具来生产盒盖塑件产品，以实现自动化提高产量。针对盒盖的具体结构，该模具是点浇口的双分型面注射模具。由于塑件内侧有六个小凸台，不需要设置斜导柱，固采用活动镶件的结构形式。其优点在于简化机构，使模具外形
瓶盖塑料模具设计 摘要 1 瓶盖塑料模具设计 1.1拟定模具的结构形式 1.1．1 塑件成型工艺性分析 该塑件是一塑料瓶盖,如图1所示 ,塑件壁厚属薄壁塑件,生产批量大，材料为聚乙烯(PE，在高密度聚乙烯中掺入了部分低密度聚乙烯,改善塑件的柔韧性),成型工艺性很好，可以注射成型。 １.1．2 分型面位置的确定 根据塑件结构形式，分型面选在瓶盖的底平面，如图２所示。 1.１.3 确定型腔数量和排列方式 (1)型腔数量的确定 该塑件精度要求不高，又是大批大量生产,可以采用一模多腔的形式。考虑到模具制造费用,设备运转费低一些,初定为一模八腔的模具形式。 (2) 型腔排列形式的确定 该塑件有两圈内螺纹，要使螺纹型芯从塑件上脱出，必须设计一套自动螺纹的齿轮传动结构,并且型腔的分布圆直径和齿轮分布圆直径相吻合,若采用一模八腔，型腔分布圆直径就相当大了,这样模具结构尺寸就比较大，加上齿轮传动系统,模具结构复杂，制造费用也很高。但该塑件螺纹的牙型不高,且呈圆弧形牙,内侧 突起与直径的比例约为5．26%（ 6. 266. 26 28-?100% ＝５.26%）。因为所用材料为聚乙烯，材料弹性模量比较小，材质硬度不高，课采取强制脱模的方式，这也是注塑厂成型这种类型瓶盖的常用方法。因此本设计采用推件板推出的强制推脱方法，型腔的排列方式采用双列直排,如图2所示。 1.１．4 模具结构形式的确定 从上面分析中可知,本模具拟采用一模八腔，双列直排，推件板推出,流道采用平衡式,浇口采用潜伏式浇口或侧浇口，定模不需要设置分型面,动模部分需要一块型芯固定板和支撑板,因此基本上可确定模具结构形式为A型带推件板的单分型面注射模。 1.1.5 注射机型号的选定 （1) 注射量的计算 通过计算或Pro/E建模分析,塑件质量m 1为2.８g,塑件体积V 1 = ρ 1 m = 91 .0 8.2＝ 3．077cm3,流道凝料的 质量m 2 还是个未知数，课按塑件质量的0．6倍来估算。从上述分析中确定为一模八腔，所注射量为 M = 1.6nm 1 = 1．6 ?8?2.8 = 35．８4g 。 (2)塑件和流道凝料在分型面上的投影面积及所需锁模力的计算 流道凝料（包括浇口)在分型面上的投影面积Ａ 2 ,在模具设计前是个未知值，根据多型腔模的统计分析，
油箱盖模锻成形模具设计及数值模拟 摘要目前国内油箱盖大多为塑料件或铸造件，都具有一定的缺陷而不能满足使用要求。本文采用模锻成形的方法来设计油箱盖，对工件的成形工艺性进行了分析，确定了锻锤吨位，并选取合适的工艺参数，设计出了合理的模具结构。用Solidworks对工件进行了三维建模，然后导入Deform软件对其进行了数值模拟，分析了应力、应变的分布，验证了所设计方案的可行性。 关键词油箱盖；模锻成形；模具设计；数值模拟 1 零件的锻压工艺性分析 1.1 零件分析 油箱盖是汽车发动机上储备汽油的 箱子上面的盖子，如图1所示。形状是 方形的，用45钢做成，密封性很好， 一般放在汽车的底部，大批量生产。 图1 油箱盖三维图由图可知，该零件形状对称，结构简单，生产工艺不太复杂，难度系数较小。在进行锤上模锻时需要有模锻斜度，这是为了便于将成形后的锻件从型腔中取出，所以锻模侧壁必须做成一定的斜度，但是为了减少材料损耗和机加工余量，应尽量选择小的模锻斜度。零件为大批量生产，因此必须要保证模具的强度和韧性，使其满足一定的使用要求，具有一定的使用寿命[1-2]。 零件的余量和公差可按经验来选取，另外，热锻件图的尺寸应比冷锻件图的相应尺寸增加一个收缩率，本文中收缩率取为1.5%。因此在用Solidworks绘制热锻件图时，除了要考虑余量外，还要加上一个收缩率，既乘以1.015。 1.2 工艺分析 油箱盖为饼类零件，外形复杂，为大批量生产，故采用锤上模锻加工方法。锤上模锻时，锤头打击速度快，生产效率高，生产操作方便，劳动强度比自由锻小，精度也比自由锻高。由于模锻锤的导向精度不高，锤头行程不固定，模锻件的尺寸精度不高，但已能满足该零件的精度要求，所以应选用锤上模锻进行加工。 零件所用材料为45钢，正火处理效果较好，由于工件结构并不复杂，所以终锻前只需加一道镦粗工序既可。镦粗台和终锻型槽设置在一套模具上较为合理，成形过程就是先选用一定尺寸的棒料进行镦粗，然后用镦粗后的毛坯放在终锻型槽内进行锻打成形，终锻完成后将热锻件放在切边模上，利用锻件的余热在热态下进行切边，切边时将零件反置，这样更为方便易行，由于油箱盖是密封用的，有底部薄壁，所以切边时不需冲孔[3]。 由以上分析可以确定该工件的加工工序为:镦粗，终锻，切边。其中切边是在热态下进行，热态下进行可减小压力机吨位，减少能量消耗，避免冷切时的冷却过程，所以也就减少了生产时间提高了生产率。 2 工艺参数的确定
锻造工艺模具（CAD/CAE）分析与设计 姓名：李洋李静涛赵艳峰 课程名称：拉杆接头模锻设计 指导教师：马瑞 班级：07级锻压一班 2010年11月
拉杆接头模锻设计 李洋李静涛赵艳峰 （燕山大学机械工程学院） 摘要：本次项目是通过锤上模锻成形生产制动器杠杆，锤上模锻主要用于锻件的大批量生产，是锻造生产中最基本的锻造方法。 主要设计步骤有制定锻件图；计算主要参数；确定设备吨位；作热锻件图，确定终锻模膛；确定飞边槽的形式和尺寸；计算毛坯图；选择制坯工步；确定坯料尺寸；设计滚压模膛；设计终锻模膛；绘制锻模图等。 前言：通过这次课程设计，我们掌握了基本的模锻设计理论，积累了一些设计经验，为以后的工作学习奠定了基础。 1.锻件图设计 锻件图是根据零件产品图制定的，在锻件图中要规定：锻件的几何形状、尺寸；锻件公差和机械加工余量；锻件的材质及热处理要求以及其他技术条件等内容 1.1 分模位置。 为便于锻件脱模，选拨杆锻件的最大投影面为分模面。 1.2 锻件质量 锻件质量为2Kg,拨杆材料为45钢，即材质系数为M1 1.3 拔杆体积 拔杆体积为2.68*106mm3 密度：7.85*10-6K g/ mm3 1.4 锻件复杂系数 S=Vd/Vb=2000/(7.46×18.73×5.9×7.85)=0.309，为3级复杂系数S3 1.5 公差和余量 查《锻压手册》表3-1-3[GB12362-1990]【普通级】 长度公差为2.2（+1.5 -0.7），高度公差为1.6（+1.1 -0.5），宽度公差为1.6（+1.1 -0.5）错差公差0.5mm 残留边公差0.7mm 1.6 机械加工余量 余量的确定和锻件形状的复杂程度，成品零件的精度要求，锻件的材质，模锻设备，工艺条件等很多因素有关，为了将锻件的脱碳层和表面的细小裂纹去掉，留有一定的加工余量是必要的该零件的表面粗糙度为∨3（25-100um）查《锻压手册》表3-1-1[GB12362-1990]锻件内外表面的加工余量查得厚度方向1.5-2.0mm 水平方向1.5-2.0mm 取2mm 1.7 模锻斜度 为了使锻件容易从模膛中取出，一般锻件均有模锻斜度，附加的模锻斜度会增加金属的损耗和机械加工余量，因此在保证锻件出模的前提下，应选用较小的模锻斜度，拔模斜度应按锻件各部分高度和宽度之比值H/B和长度和宽度之比值L/B确定,根据上述原则，该锻件未标注斜率为7°。
模具设计与制造专业毕业设计（论文）引言 现今我国模具工业呈现新的发展特点与趋势，结构调整等方面取得了不少成绩，信息社会经济全球化不断发展进程，模具行业发展趋势主要是模具产品向着更大型、更精密、更复杂及更经济快速方面发展。伴随着产品技术含量不断提高，模具向着信息化、数字化、精细化，自动化方面发展；模具企业向着技术集成化、设备精良化，产品品牌化、管理信息化、经营国际化方向发展。 随着汽车、it电子、航空等相关行业领域高速发展，我国模具行业日新月异、高技术含量模具成为“xx”发展重点。未来中国将重点发展高技术含量模具，模具产品向轻巧、精美、快速高效生产、低成本与高质量方向发展。 模具的发展 日常生产、生活中所使用到的各种工具和产品，无不与模具有着密切的关系。模具的形状决定着这些产品的外形，模具的加工质量与精度也就决定着这些产品的质量。因为各种产品的材质、外观、规格及用途的不同，模具分为了铸造模、锻造模、压铸模、冲压模等非塑胶模具，以及塑胶模具。随着入世后制造业中心向中国转移，模具产业有望迎来30%的增长。与it业相比，模具专业的从业人员的价值会随着从业年限和经验的积累而不断提升，是一个真正的“永不衰
退的行业”。 本设计研究的主要内容 本人设计的这副模具是塑料成型模具，是比较常见的塑料注塑成型模具。通过本次设计，主要完成了以下工作： 1、使用proe软件对塑料电表盒盖进行三维造型，并确定选择一模二腔的型腔布置方式。 2、进行模具设计。模具设计主要包括浇注系统的设计、冷却系统的设计、成型零部件的设计、脱模机构的设计。 3、用cad绘制了模具的二维装配图，以及型腔、型芯、定模固定板等主要零件。 4、用pro/e完成了模具的三维装配图。 毕业设计的意义撰写毕业论文是检验学生在校学习成果的重要措施，也是提高教学质量的重要环节。可以这么说，毕业论文是结束大学学习生活走向社会的一个中介和桥梁。毕业论文是大学生才华的第一次显露，是向祖国和人民所交的一份有份量的答卷，是投身社会主义现代化建设事业的报到书。一篇毕业论文虽然不能全面地反映出一个人的才华，也不一定能对社会直接带来巨大的效益，对专业产生开拓性的影响。但它总是在一定程度上表明一个人的能力与才华，向社会展示自身的价值。撰写毕业论文在学业生涯中是一件值得留恋的事情。论文写作过程中所唤起的对科学研究的极大兴趣，所激发的对科学事业的满腔热情，以及写作中辛勤
编号 代替 密级商密×级▲ 汽车工程研究院设计技术规范 塑料油箱盖设计技术规范 Regulation of Flat,Fuel Fill Designing 2006-09-30制订2006-10-30发布
长安汽车工程研究院
前言 汽车的自主开发是中国汽车业健康发展的必经之路。也是长安车的生存之本。随着能源的紧缺，降低汽车自身的重量已经成为汽车销售的一大卖点，使得塑料材料的应用也越来越广泛；再加上消费者对外观要求的提高，也进一步使得塑料制品的应用成为一种时尚。本规范就是在使用塑料油箱盖的前提下对其设计的思路进行探讨。如有不正确的地方还请多多指教。 本规范由汽车工程研究院车身所负责起草； 本规范由汽车工程研究院项目处进行管理和解释； 本规范主要起草人员：苏建波、苏忠 编制： 校核： 审定： 批准： 本规范的版本记录和版本号变动与修订记录
塑料油箱盖设计技术规范 1 适用范围 本规范适用于长安汽车股份有限公司开发的乘用车、商用车塑料油箱盖（以下简称油箱盖）的设计。 本规范规定了塑料油箱盖在开发设计过程中应遵守一些基本原则和标准，规定了塑料油箱盖开发的一般过程、材料的选择、结构及生产工艺、涂装工艺等。 2 引用标准 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 GB11566—1995 轿车外部凸出物 3 设计内容 3.1 设计输入 3.1.1 市场定位及设计任务书 根据塑料油箱盖的控制形式一般可分为以下三类： 1、电机自动式控制：此控制方式需要一个小的电机作为油箱盖的开关控制，操作简便，容易控制，但其价格昂贵，结构复杂，一般用于高档轿车上； 2、手动拉索式控制：其控制方式是采用一根拉索进行开关控制，结构较为简单，价格比较适中，但零部件相对较多，适用于中档轿车；
《模具设计与制造》课程标准 一、课程基本情况 二、课程概述 1、课程性质与作用 本课程是非模具专业学生的一门拓展专业课。该课程是一门理论性和实践性都很强的专业课。该课程的主要任务是：通过本课程的学习，使学生初步掌握冲压工艺及冲模设计的基本知识，了解冲模加工的特点，初步具有编制冲压工艺规程的能力，具有进行设计简单冲模的能力；了解塑料成型的特点，掌握塑料模的基本结构和塑料模设计的基本知识。 2、课程与前修后续课程的关系 开设本课程，是在修完《高等数学》、《机械制图》、《工程力学》、《公差配合与测量技术》、《金属工艺学》等基础课和专业基础课后开设；与该课程平行开设的课程有：《数控自动编程技术》，这些课程讲述了机械零件的加工方法，而模具零件也是机械零件的一类，其他零件适用的模具零件也适用。 3、课程标准基本理念 按照“以能力为本位，以职业实践为主线，以形成模具设计与制造的整体框架为基本目标，彻底打破学科课程的设计思路，紧紧围绕完成工作任务的需要来选择和组织课程内容，突出工作任务与知识的联系，让学生在实践活动的基础上掌握知识，增强课程内容与职业岗位能力要求的相关性，提高学生的就业能力。 4、课程标准设计思路 针对岗位工作过程任务、项目实用的理论知识和技能，以及职业素质培养，符合高职教育中突出高技能人才的培养特色。在设置上具有针对性同时又强调适应性，课程内容不能太专、太细，而要考虑到学生在走上工作岗位后，如何能跟上时代发展、职业变化的需求而不断调整自身的问题，因此着重强调综合能力的培养。因此，讲授必需冲压和塑料成型基础知识，着重介绍典型模设计制造内容，并适当简介新工艺和新的成型模具。 本课程标准用于指导非模具专业《模具设计与制造》课程的建设与教学实施。 三、课程目标 1、课程总体目标
模具设计与制造毕业设计 绪论 {一} 【模具在加工工业中的地位】 模具是利用其特定形状去成型具有一定的形状和尺寸制品的工具。在各种材料加工工业中广泛的使用着各种模具。例如金属铸造成型使用的砂型或压铸模具、金属压力加工使用的锻压模具、冷压模具等各种模具。 对模具的全面要求是：能生产出在尺寸精度、外观、物理性能等各方面都满足使用要求的公有制制品。以模具使用的角度，要求高效率、自动化操作简便；从模具制造的角度，要求结构合理、制造容易、成本低廉。 模具影响着制品的质量。首先，模具型腔的形状、尺寸、表面光洁度、分型面、进浇口和排气槽位置以及脱模方式等对制件的尺寸精度和形状精度以及制件的物理性能、机械性能、电性能、内应力大小、各向同性性、外观质量、表面光洁度、气泡、凹痕、烧焦、银纹等都有十分重要的影响。其次，在加工过程中，模具结构对操作难以程度影响很大。在大批量生产塑料制品时，应尽量减少开模、合模的过程和取制件过程中的手工劳动，为此，常采用自动开合模自动顶出机构，在全自动生产时还要保证制品能自动从模具中脱落。另外模具对制品的成本也有影响。当批量不大时，模具的费用在制件上的成本所占的
比例将会很大，这时应尽可能的采用结构合理而简单的模具，以降低成本。 现代生产中，合理的加工工艺、高效的设备、先进的模具是对实现材料加工工艺要求、塑料制件的使用要求和造型设计起着重要的作用。 [二] 【模具的发展趋势】 近年来，模具增长十分迅速，高效率、自动化、大型、微型、精密、高寿命的模具在整个模具产量中所占的比重越来越大。从模具设计和制造角度来看，模具的发展趋势可分为以下几个方面：（1）加深理论研究 在模具设计中，对工艺原理的研究越来越深入，模具设计已经有经验设计阶段逐渐向理论技术设计各方面发展，使得产品的产量和质量都得到很大的提高。 （2）高效率、自动化 大量采用各种高效率、自动化的模具结构。高速自动化的成型机械配合以先进的模具，对提高产品质量，提高生产率，降低成本起了很大的作用。 （3）大型、超小型及高精度由于产品应用的扩大，于是出现了各种大型、精密和高寿命的成型模具，为了满足这些要求，研制了
开关盒上盖注塑模具设计 目录 1绪论 2模具设计 2.1零件材料选择及性能 2.2注射机型号的确定 2.3分型面及型腔布置 2.4 浇注系统设计 2.4.1 浇注位置模拟 2.4.2 浇注系统的尺寸计算 2.5锁模力校核 2.6成型零件设计 2.6.1成型零件的材料选择 2.6.2成型零件的结构设计 2.6.3 成型零件钢材的选用 2.6.4成形零件工作尺寸的计算 2.7 凹模及垫板的强度和刚度计算 2.8模架的选择 2.9标准件的选取 2.9.1定位圈的选取 2.9.2浇口套的选取 2.9.3 导向机构的设计
2.9. 3.1导柱的选取 图2-12 导柱 2.9. 3.2导套的选取 2.10 推出系统的设计 2.10.1 推出形式 2.10.2 脱模力和推出距离 2.10.3 推板的设计 2.11 模具总装配图 3.总结 参考文献：
1绪论 塑料成型在工业生产中的重要性 一、塑料及塑料工业的发展 塑料是以树脂为主要成分的高分子有机化合物。树脂可分为天然树脂和合成树脂两大类，塑料大多采用合成树脂。各种合成树脂都是将低分子化合物的单体通过合成的方法生产出的高分子化合物，一般相对分子质量都大于１万，有的甚至可达百万级。在一定温度和压力下，塑料具有可塑性，可以利用模具成型为具有一定几何形状和尺寸精度的塑料制件。 塑料工业是一门新兴的工业，是随着石油工业发展应运而生的。塑料工业的发展大致分为以下几个阶段。 (1) 初创阶段 (2) 发展阶段。20世纪30年代，低密度聚乙烯、聚苯乙烯、聚氯乙烯和聚酰胺等热塑性塑料相继工业化，奠定了塑料工业的基础，为其进一步发展开辟了道路。 (3) 飞跃发展阶段20世纪50年代中期到20世纪60年代末，石油化工的高速发展为塑料工业提供了丰富而廉价的原料。 (4) 稳定增长阶段 二、塑料成型在工业生产中的重要性 塑料成型是将各种形态的塑料原料（粉状、粒状、熔体或分散体）熔融塑化或加热达到要求的塑性状态，在一定压力下经过要求形状模具（如挤出口模）或充填到要求形状模具模腔内，待冷却定型后，获得要求形状、尺寸及性能塑料制件的生产过程。 模具：是材料成型加工中的工艺装备，它是利用其特定形状去复制成型或复制加工具有一定形状和尺寸制件的工具。 塑料模具：是成型塑料制件的工艺装备或工具 分类（根据成型工艺方法）：注射模具、压缩模具、传递模具、挤出模具、中空吹塑模具。在各行业的材料加工中广泛使用着各种模具，例如塑料、橡胶制品成型使用的塑料模具、橡胶模具；金属铸造成形使用的砂型或压铸模具；金属压力加工使用的锻压模具、冲压模具；玻璃、陶瓷制品加工使用的玻璃模具、陶瓷模具等。利用模具加工成形的零件或制品具有生产效率高、质量好、节约原材料和能源、成批大量生产时成本低等优点，因此，模具已经成为现代工业生产中重要的工艺装备。 世界上工业发达国家无不把发展模具工业放在优先地位，他们认为：“模具工业是现代工业的基石，是工业之母”，“模具是促进社会繁荣富裕的动力”。据国际生产协会统计，近年来工业品零件粗加工的70%、精加工的50%由模具成形来完成。在洗衣机、照相机、电视、电话等家用电器、仪器仪表、通信工具中，约有90%以上的零件需要用模具进行生产。模具工业设计水平的高低、加工设备的好坏、技术力量的强弱、模具质量的优劣，直接影响着许多相关行业，如汽车、飞机、家用电器、电子信息、农业机械、工程机械、冶金、机床、兵器、仪器仪表、轻工、日用五金等行业新产品的开发和老产品的更新换代，影响着产品质量、经济效益的提高和创新发展。模具工业作为国民经济的基础工业，具有重要的地位。 我国模具工业发展起步较晚，20世纪80年代前，模具工业基础差，技术设备落后，管理水平低。随着我国改革开放的不断深入，经济建设的高速发展，1989年国务院颁布了《关于当前产业政策要点的决定》，模具被列为机械工业技术改造序列的首位，成为重点支持发展的产业；1997年以来，又相继把模具及其加工技术和设备列入《当前国家重点鼓励发展的

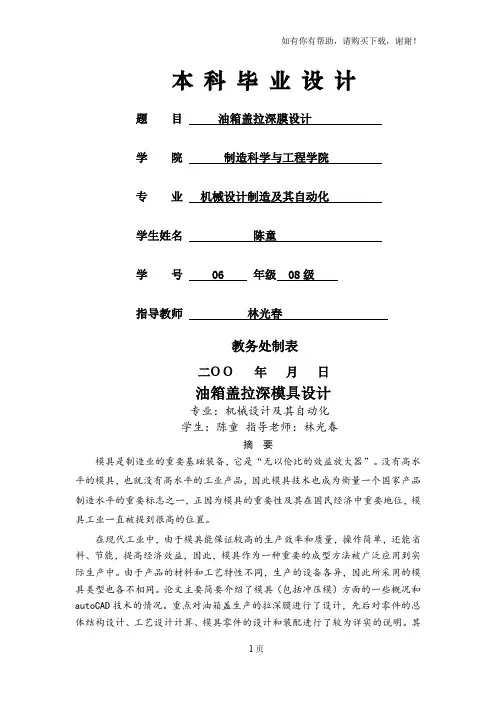

本科毕业设计 题目油箱盖拉深膜设计 学院制造科学与工程学院 专业机械设计制造及其自动化 学生姓名陈童 学号 0843021196 年级 08级指导教师林光春 教务处制表 二ΟΟ年月日
