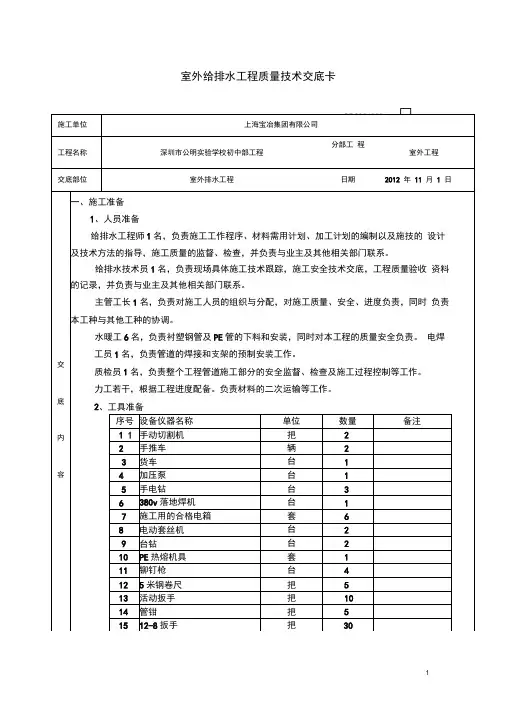

室外给排水工程质量技术交底卡
GD2301003
施工单位上海宝冶集团有限公司
工程名称深圳市公明实验学校初中部工程
分
部工程室外工程
交底
部位室外排水工程
日
期2012年11月 1 日
交底内容一、施工准备
1、人员准备
给排水工程师1名，负责施工工作程序、材料需用计划、加工计划的编制以及施技的
设计及技术方法的指导，施工质量的监督、检查，并负责与业主及其他相关部门联
系。
给排水技术员1名，负责现场具体施工技术跟踪，施工安全技术交底，工程质量验收
资料的记录，并负责与业主及其他相关部门联系。
主管工长1名，负责对施工人员的组织与分配，对施工质量、安全、进度负责，同时
负责本工种与其他工种的协调。
水暖工6名，负责衬塑钢管及PE管的下料和安装，同时对本工程的质量安全负责。
电焊工员1名，负责管道的焊接和支架的预制安装工作。
质检员1名，负责整个工程管道施工部分的安全监督、检查及施工过程控制等工作。
力工若干，根据工程进度配备。负责材料的二次运输等工作。
2、工具准备
序
号
设备仪器名称单位数量备注1手动切割机把2
2手推车辆2
3货车台1
4加压泵台1
室外给排水工程质量技术交底卡
GD2301003
施工单位上海宝冶集团有限公司
工程名称深圳市公明实验学校初中部工程
分
部工程室外工程
交底
部位室外排水工程
日
期2012年11月 1 日
交底内
5手电钻台3 6380v落地焊机台1 7施工用的合格电箱套6 8电动套丝机台2 9台钻台2 1
PE热熔机具套1
1
1
铆钉枪台4
1
2
5米钢卷尺把5
1
3
活动扳手把10
1
4
管钳把5
1
5
12-8扳手把30
1
6
氧气乙炔套2
室外给排水工程质量技术交底卡
GD2301003
施工单位上海宝冶集团有限公司
工程名称深圳市公明实验学校初中部工程
分
部工程室外工程
交底
部位室外排水工程
日
期2012年11月 1 日
容3、材料
加压水泵、衬塑钢管、PE管、球墨铸铁管、UPVC管、阀门等
3.1、进场检查验收
管道及阀门进场时要按照材料进场验收程序进行验收，参与各方要进行签字认可。
严禁不合格的材料或设备进入施工现场，以保证工程的顺利进行！
3.2、管道存放及标识
管道及其管件验收合格后必须临时存放，同一规格的管道堆放在同一区域，严禁将
不同规格的管道堆放在一起，堆放好的管道应进行标识。
存放地点应保持通风良好、不受雨淋，并保证管道不受到外界损伤和人为损伤等。
二、施工方法
1、施工作业流程
管道施工流程见附图1、2：管道系统施工工艺流程图
1.1、管沟定位放线
根据施工图纸，放出管道安装的中心线及坐标、标高。由放线工根据测量人员定出的点用石灰标出管道中心线。
1.2、管沟开挖
管沟开挖采用机械开挖与人工开外的方法相结合。
1.3、管沟验收
管沟验收包括管沟的标高、坐标开外挖宽度、放坡等。
管沟开挖后要通知相关单位进行管沟验槽；
需要进行管沟测量，包括管沟的标高、坐标等；
管沟测量后，如果符合图纸和设计要求的，则应及时作好关键点的标志，如阀门
室外给排水工程质量技术交底卡
GD2301003
施工单位上海宝冶集团有限公司
工程名称深圳市公明实验学校初中部工程
分
部工程室外工程
交底
部位室外排水工程
日
期2012年11月 1 日
井、检查井的位置、管道转弯处的坐标和标高等；
验槽合格后需将管沟的测量报告保留好原始的测量记录，以便后续使用；为管道安
装提供依据；
1.4、管沟垫层
管沟测量及验收合格后，需要对即将敷设管道的管沟进行垫层施工并压实。垫层厚
度可根据图纸或相关规范要求，若无特别说明，则管沟的垫层为100mm厚细砂，垫层的最
小宽度根据管道直径及管道排数确定：超出边路管道外边缘200（单路管道也适宜）。
垫层也要根据图纸或规范要求进行压实处理，若无特别说明，则为
0.90；
在管沟垫层上用红油漆标识出管道安装的中心线、坐标及标高等；
管沟底必须清理干净，除去坚硬的材料或大块的石头。
垫层必须至少有10cm厚细砂并且碾压密实。
垫层必须与管线倾斜度一样，与水平面有一较小的角度。
在垫层上用石灰标志出管道的安装中心线。
1.5、管道运输和吊装
管沟垫层施工完毕后要做管道的安装准备，将管道和设备运输至施工现场。管道运输或吊装时要注意以下事项：
外保护层容易被碰撞和刮擦而掉漆；
变形，特别是管道插口的形状易变形；
用带有塑料垫或橡胶垫的钩爪,防止管道面漆被破坏；
在现场，有可能用到吊索。在这种情况下，将吊索紧紧绑扎在管的两端以维持管的
室外给排水工程质量技术交底卡
GD2301003
施工单位上海宝冶集团有限公司
工程名称深圳市公明实验学校初中部工程
分
部工程室外工程
交底
部位室外排水工程
日
期2012年11月 1 日
平衡，吊索外应包扎塑料垫皮，禁止使用链条或钢丝绳（要求使用尼龙绳或吊装带）；
配备小液压起重机的汽车吊要求吊臂有足够长；
操作平台必须有足够的长度和宽度以满足管道连接的施工，另外还要有足够的强度以支持管道的压力；
每堆管道至少有3根分布均匀的木方支垫在其下面，且木方要有足够的强度以支持管道所施加的压力；
当提升或放下管道时，要有专人指挥，起吊要轻。防止摆动、撞击管道口或使管道重重撞到地面，并且防止管道和支撑物磨擦；
容许翻滚管道，但必须在足够厚的木方上以免磨擦，应特别注意承口，防止承口被破坏；
1.6、管道系统安装方法
本工程的施工进度以土建编制的总进度计划为准，施工过程中应严格控制好工程的
进度以保证每一道工序的顺利进行，特别地，在上一道工序未合格时不得进行下一道工
序的施工。
1.6.1、施工顺序
1.6.1.1、室内管线
主体工程完工（或局部完工）后，即可安装支、吊托架。然后先安装立管，后安装横、支管，再进行卫生洁具及其附属设备的安装工作。最后进行排水干管和给水干管与室外管网的接口安装。
1.6.1.2、室外管线
室外管沟施工完毕（要保证管沟及管线的标高不存在冲突）后即可进行相关管线的安
室外给排水工程质量技术交底卡
GD2301003
施工单位上海宝冶集团有限公司
工程名称深圳市公明实验学校初中部工程
分
部工程室外工程
交底
部位室外排水工程
日
期2012年11月 1 日
装，先施工给排水阀门井及检查井，再安装给排水管线，最后安装相关系统井盖。
1.6.10、室外生活给水及消防系统
室外生活给水管管材采用的是PE管，采用的连接方式为热熔连接，耐压等级为
1.0Mpa。在室外管沟（或混凝土支墩）施工完毕（管沟标高和管道标高不发生冲突）及检
查井施工完毕后可进行给水管的安装。室外消防管管材采用的是热镀锌钢管，管径小于
100mm的则采用丝接，管径大于等于100mm的则采用管箍连接。室外管道在施工前必须核
实接管点的具体位置和实际标高与图纸尺寸无误后再进行施工，施工时管线的长度以放
线后的实际测量距离为准，安装图纸所注坡度确定管道标高后再进行管道敷设。在管道
安装完毕并经隐蔽验收后方可进行管道的防腐处理。
1.6.11、室外排水及雨水管系统
室外雨水管及室外污水管采用的是双壁波纹塑料管，连接方式为橡胶圈柔性接口连
接。在室外管沟（或混凝土管道支墩）施工完毕（管沟标高和管道标高不发生冲突）及检
查井施工完毕后方可进行雨水管的安装。在管道安装完毕并经隐蔽验收后方可进行管道
的填埋处理。
室外给水管道的允许偏差见下表：
室外给排水工程质量技术交底卡
GD2301003
施工单位上海宝冶集团有限公司
工程名称深圳市公明实验学校初中部工程
分
部工程室外工程
交底
部位室外排水工程
日
期2012年11月 1 日
项目允许偏差（mm）检验方法
坐标埋地100
拉线尺量敷设在沟槽内50
标高埋地±50水平仪、拉线
尺量
敷设在沟槽内±30
水平管道纵横向弯
曲
直段（25m以上）
起点～终点
40
拉线尺量
给水管道与污水管道在不同标高平行敷设，其垂直间距在500mm以内
时，给水管管径
小于等于200mm的，管壁水平间距不得小于1.5m；管径大于200mm的，不得小于3m。
1.6.12、压力试验
生活给水及消防系统，在安装完毕并对管道进行清洗和疏通后必须进行水压试验，系统试验压力为工作压力的1.5倍，但不得小于1.0MPa；消防系统，试验压力1.00Mpa。试验所用压力表事先已校验合格且数量不少于2块，精度不低于1.5级，表量程为最大被测压力的1.5倍到2倍。对于生活水系统，向已冲洗过的管道注满水24小时后，用电动打压泵（或手动加压泵）给管路系统慢慢加压，当试验压力升至1.0MP a时停止加压，在该压力下观测10min，若压力下降不大于0.02Mpa，则将压力降至工作压力，立即组织人员检查各
室外给排水工程质量技术交底卡
GD2301003
施工单位上海宝冶集团有限公司
工程名称深圳市公明实验学校初中部工程
分
部工程室外工程
交底
部位室外排水工程
日
期2012年11月 1 日
处焊口、接头位置有无渗漏现象，如有则卸压后修补缺陷，直到检查接口、管身无破损及漏水现象时，管道强度试验为合格。对于塑料管给水系统，应在试验压力下稳压1h，压力下降不得超过0.05Mpa，然后在工作压力的1.15倍状态下稳压2h，压力下降不得超过
0.03Mpa，同时检查各连接处不渗漏为合格。
三、管沟回填
对于埋地部分管道须待管道系统压力试验合格或灌水试验合格后方可进行管沟回填；
管道周围回填土不得夹杂尖硬物直接与管壁接触，应先用沙土或颗粒不大于12mm的土壤回填至管顶上侧300mm处，经过夯实后方可回填原土，回填深度根据施工图纸要求进行。回填密实的的要求如下：
室外给排水工程质量技术交底卡
GD2301003
施工单位上海宝冶集团有限公司
工程名称深圳市公明实验学校初中部工程
分
部工程室外工程
交底
部位室外排水工程
日
期2012年11月 1 日
专业技术负责人：交底人：接受人：
