金相检测作业指导书
1.目的
为使金相检测的操作有所依循，保证实验的准确性和稳定性。
2.范围
凡本公司需做金相检验的检测作业，均适用。
3.作业内容
3.1.检验标准
检验项目和标准根据客户要求定。
3.2.操作程序
金相试样的制备：取样－粗磨－细磨－抛光－腐蚀－显微观察评级
3.2.1取样
取样要具有代表性，试样尺寸尽量12-20mm范围内，截取过程中应防止组织发生变化（要求截取试样过程中试样受热、受外力作用都能尽量小）。
通常用于切割试样的有砂轮切割机、线切割、锯床等。
a)原材料检测试样：试样的金相检测面要平行于轧制方向；
b)感应热处理后检测试样：在刃板的边缘处和刃板中心处分别取样；
c)整体特处理后检测试样：在距刃板边缘超过厚度1.5倍的位置上取样，
厚度（＜30mm）的刃板，截面作为金相观察面；
厚度（30mm—50mm）的刃板，厚度方向的2/3处锯断为2个试样；
厚度（＞50mm）的刃板，厚度方向的等分为3个试样；
3.2.2粗磨
粗磨一般在专用的砂布上进行，目的是将取样所形成的粗糙表面、不规则外形的试样修整成形，为以后的磨制和抛光作好准备。在砂布上进行磨制，磨至试样磨面看不到锯痕为止。粗磨后，将试样和双手清洗干净，以防粗沙粒带入砂纸。
3.2.3细磨
细磨一般在金相砂纸上对粗磨好的试样进一步磨制，为抛光作好准备。细磨一般要由粗到细依次经过240＃400＃800＃金相砂纸。每更换一道砂纸，试样转动90°角，以观察上道砂纸划痕是否全部磨掉。细磨后，将试样和双手冲洗干净。
3.2.4抛光
抛光的目的是除去试样磨面上磨痕，使其呈光亮无痕的镜面。抛光在涂有金刚石研磨膏的专用抛光机上进行，并在抛光机上沿半径方向往复移动或转动，以防产生抛光道痕或拖尾。抛光好的试样冲洗干净，并迅速用吹风机吹干。
3.2.5试样的腐蚀
为进行显微组织检验，须对抛光好的金属试样进行腐蚀，以显示其真实，清晰的组织结构。
3.2.5.1腐蚀试剂
4%硝酸酒精溶液
3.2.5.2腐蚀金相显微组织：
一般过程：冲洗抛光试样－酒精擦洗－吹干－腐蚀－冲洗－酒精擦洗－吹干。
腐蚀方法有揩擦法和浸入法两种：
a)揩擦法：揩擦法是用药棉球沾上腐蚀剂揩擦抛光面，直至抛光镜面变成灰暗色，冲洗吹干。
b)浸入法：浸入法是将试样浸入腐蚀剂中，再轻微移动试样，促使气泡逸出，镜面变成
灰暗色，取出冲洗吹干。
3.2.6组织观察评级
3.2.6.1金相组织观察
为保证检验的准确性，首先要正确操作使用显微镜.显微镜的操作应按仪器说明书进行。在显微镜下观察时，一般先用低倍50X-100X，其次用高倍对某相或某些细节进行仔细观察根据所需放大倍数选择物镜及目镜。
试样的显微组织检验包括腐蚀前的检验和腐蚀后的检验。腐蚀前主要检验试样中的夹杂物、裂纹、孔隙等及发现磨制过程中所引起的缺陷。腐蚀后主要检验试样的显微组织。
金相试样的观察面分为：
a）纵断面（与轧制方向平行）主要用于：
1）检验非金属夹杂物的数量、大小和形状；
2）检验晶粒的变形程度；
3）检验钢材的带状组织，以及通过热处理对带状组织的消除程度。
b）横断面（与轧制方向垂直）主要用于观察：
1）检验从表面到中心金相组织变化情况；
2）检验表层各种缺陷，如氧化、脱碳、过烧、折叠等；
3）检验表面热处理结果，如感应淬火的淬硬层深度等；
4）检验非金属夹杂物在整个断面上的分布；
5）测定晶粒度。
金相检测报告
见附表《金相检测报告》
不锈钢压力容器机械抛光作业指导书 1适用范围 适用于需要进行抛光处理的压力容器产品和零部件; 2设备和辅料 设备:抛光机、手提砂轮机、角磨机、直磨机; 辅料:金刚砂、百叶轮(80＃、120＃、180＃、240＃、320＃)、千叶轮(80＃、120＃、180＃、240＃、320＃)、角磨片、合金磨头、砂布磨头、布轮、砂布轮、飞翼轮、麻轮、羊毛轮、亚光轮、抛光剂、白油膏、不锈钢钢丝刷等. 3抛光前检查确认 工件进入抛光前,应检查并确认下列工作已经完成: a焊缝表面缺陷(咬边、气孔、夹渣、焊缝过高和过低等)已清理干净; b焊缝已经无损探伤合格; c工件表面的划痕、碰伤、凹坑、焊疤、飞溅等已焊补和打打磨处理; d工件无严重的变形,不需进行后续整形工作; 4抛光程序
5抛光要求 5.1容器的封头、筒体(单节或多节)均先单独抛光至Ra3.2,零部件可抛光至Ra1.6,在筒体合拢前,筒体和封头内壁、接管与筒体和封头焊接部位均应粗抛光至Ra1.6 (如客户有要求,应在Ra3.2后进行酸洗钝化); 5.2封头抛光 5.2.1如封头有拼接缝,先将拼接缝及其两侧50mm范围内打磨至Ra3.2; 5.2.2对其它需抛光部位,先打磨除去表面钝化膜,再将表面打磨至Ra3.2; 5.2.3封头边缘50mm范围内可不抛光,待环缝焊接完成后连同环缝一起抛光; 5.1.4对已抛光部位检查有无表面缺陷,如有缺陷,采用氩弧焊焊补,再打磨至Ra3.2; 5.2.5对完成上述抛光的封头,放在灰尘较少的位置,并采用塑料薄膜对抛光部位进行防尘保护; 5.3零部件抛光 5.3.1对接管、接管与法兰、加强板(圈)、垫板、内部构件等零部件,如抛光前表面油污等脏物较多,应先进行钝化处理,再进入抛光程序; 5.3.2零部件内孔等不易操作部位,依次采用不同型号的砂皮磨头打磨至Ra1.6;对无法进行内壁打磨的较长短管或深孔,如设计无抛光要求,只需进行酸洗,如设计有抛光要求,或采用机加工或直接采购符合要求的零部件等方式予以解决; 5.3.3零部件的拐角等不易操作部位,利用角磨机,依次使用不同型号的砂纸打磨至Ra1.6等用; 5.4筒体抛光 5.4.1对纵缝焊接完毕的单节筒体或多条环缝焊接完毕的多节筒体,先进行纵/环缝及两侧各50mm范围内的打磨处理, 至表面达到Ra3.2; 5.4.2筒体的其它部位可采用自动抛光机,依次使用不同型号的百叶轮或千叶轮将表面打磨至Ra3.2; 5.4.3对已抛光部位采用肉眼检查有无凹坑、划痕等表面缺陷,如有缺陷,采用氩弧焊焊补,再打磨至Ra3.2; 5.5当已抛光至Ra3.2的筒体与第一个封头焊接结束后,环缝及两侧各50mm范围内打磨处理至表面达到Ra3.2;再将筒体与封头一起打磨至Ra1.6; 5.6筒体合拢缝原则上采用手工氩弧焊打底,其它方法填充盖面的焊接工艺,避免其它焊接方法的飞溅或焊渣对内壁已抛光表面产生破坏; 5.7筒体或封头开孔时,必须在筒体内壁衬垫不锈钢薄板或其它防护层,以防飞溅或割渣对内壁产生污染;如有可能,筒体或封头的开孔尽量筒体在合拢前完成; 5.8各类接管、人孔与筒体或封头焊接时,需采用手工氩弧焊打底; 5.9筒体合拢结束后,对合拢缝和接管与筒体的焊缝进行局部打磨抛光Ra1.6; 5.10与筒体及封头的所有焊接工作(包括吊耳、垫板、加强圈等)结束后,方可进行细抛和精抛; 5.11如图纸或客户要求进行镜面处理,其处理方法为:用麻轮配合白油膏进行一次先前处理,使抛体表面有一种乌光感(白油膏为一种上光剂),最后用布轮进行抽打以达到镜面效果;布轮抽打时要打满油膏,使轮有一种柔软感,抽打时力量不可过大,以免造成抛体变色,同时抛打过程中要经常检查轮片,适当整理过长布毛、长线,使布轮平整; 5.12如图纸或客户要求进行亚光处理,在完成镜面处理的基础上,用亚光轮进行处理即可;
金相检测作业指导书 1.目的 为使金相检测的操作有所依循，保证实验的准确性和稳定性。 2.范围 凡本公司需做金相检验的检测作业，均适用。 3.作业内容 3.1.检验标准 检验项目和标准根据客户要求定。 3.2.操作程序 金相试样的制备：取样－粗磨－细磨－抛光－腐蚀－显微观察评级 3.2.1取样 取样要具有代表性，试样尺寸尽量12-20mm范围内，截取过程中应防止组织发生变化（要求截取试样过程中试样受热、受外力作用都能尽量小）。 通常用于切割试样的有砂轮切割机、线切割、锯床等。 a)原材料检测试样：试样的金相检测面要平行于轧制方向； b)感应热处理后检测试样：在刃板的边缘处和刃板中心处分别取样； c)整体特处理后检测试样：在距刃板边缘超过厚度1.5倍的位置上取样， 厚度（＜30mm）的刃板，截面作为金相观察面； 厚度（30mm—50mm）的刃板，厚度方向的2/3处锯断为2个试样； 厚度（＞50mm）的刃板，厚度方向的等分为3个试样； 3.2.2粗磨 粗磨一般在专用的砂布上进行，目的是将取样所形成的粗糙表面、不规则外形的试样修整成形，为以后的磨制和抛光作好准备。在砂布上进行磨制，磨至试样磨面看不到锯痕为止。粗磨后，将试样和双手清洗干净，以防粗沙粒带入砂纸。 3.2.3细磨 细磨一般在金相砂纸上对粗磨好的试样进一步磨制，为抛光作好准备。细磨一般要由粗到细依次经过240＃400＃800＃金相砂纸。每更换一道砂纸，试样转动90°角，以观察上道砂纸划痕是否全部磨掉。细磨后，将试样和双手冲洗干净。 3.2.4抛光 抛光的目的是除去试样磨面上磨痕，使其呈光亮无痕的镜面。抛光在涂有金刚石研磨膏的专用抛光机上进行，并在抛光机上沿半径方向往复移动或转动，以防产生抛光道痕或拖尾。抛光好的试样冲洗干净，并迅速用吹风机吹干。 3.2.5试样的腐蚀 为进行显微组织检验，须对抛光好的金属试样进行腐蚀，以显示其真实，清晰的组织结构。 3.2.5.1腐蚀试剂 4%硝酸酒精溶液 3.2.5.2腐蚀金相显微组织： 一般过程：冲洗抛光试样－酒精擦洗－吹干－腐蚀－冲洗－酒精擦洗－吹干。 腐蚀方法有揩擦法和浸入法两种： a)揩擦法：揩擦法是用药棉球沾上腐蚀剂揩擦抛光面，直至抛光镜面变成灰暗色，冲洗吹干。 b)浸入法：浸入法是将试样浸入腐蚀剂中，再轻微移动试样，促使气泡逸出，镜面变成
编号：AQ-JS-02152 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 超声波抛光机操作作业指导书 Operation instruction for ultrasonic polishing machine
超声波抛光机操作作业指导书 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 1.0.目的: 1.1.为保保证抛光工件质量、员工安全操作以及设备使用寿命. 2.0.适用范围: 2.1.各种模具（包括硬质合金模具）的复杂型腔、窄槽狭缝、盲孔等粗糙表面至镜 面的整形抛光以及及新员工培训。 3.0.使用方法： 3.1.预备工作: 3.1.1.控制器接通电源；根据工件的工艺要求选择变幅杆并拧紧在换能器振子上；选择合适的工具头并夹紧在变幅杆上；插上连接线（将插头上的缺口对准插座凸筋后插入，并用螺帽锁紧）；如果要放电的话，须将火花输出线夹紧在火花输出接线柱上（方法是：按住接线柱塑料帽,并使缺口与铜柱上的圆孔对齐，将输出线的铜丝
穿过圆孔放松塑料帽夹住即可）；然后将输出线上的磁铁吸在工件上,吸合点应没有铁锈和油腻；准备好研磨膏和一罐清水或皂化水水；若用皂化水则需要用毛刷清洁表面；为了能看得清楚还应准备一只工作台灯。 3.2.开机: 3.2.1.打开控制器电源开关，此时控制器会发出“您好，欢迎使用本机”上面的两个数码管应显示“8”和“1”；抛光指示灯亮（指示当前是振动研磨状态）和暂停指示灯亮（指示当前在待机状态），在抛光状态时，左面的数码管显示的是振动强度设定值（1-9之间，数字越大振动越强），数码管下面是椭圆形的“振动强度设定键”，按该键加号端，对应的数字会增1个数；按该键减号端，对应的数字会减1个数；如按住加减键超过一秒钟则数字连续递增或递减，直至加到9或减到1为止（在花纹或强化时两个数码管组合显示脉宽数据。只有在按动“振动强度设定键”时，才会短时间显示振动强度设定值，在火花状态下，右边的数码管显示1-5档火花强度）。按一下“启动/暂停键”，则“暂停指示灯”灭,此时控制器面板上“振
文件名称:风扇检验作业指导书文件编号：QA-44 版本：00 页码 1 / 3 生效日期：2018.10.15
文件名称:风扇检验作业指导书文件编号：QA-44 版本：00 页码 2 / 3 1.目的： 对IQC的作业方法及流程进行规范,提高IQC检验作业水平，控制来料不良，提高品质。 2．范围： 本检验标准只适用于公司散热风扇。 3．抽样标准： 若无不良来料检验记录，按正常检验标准平均取料抽检。 若上批来料有不良记录，此批按加严检验标准检验，如接着连续3批来料检验为合格，将自动转为正常检验标准。 4．检验内容： 外观、尺寸检验、性能检验及试装。 5．检验方法： 5.1 IQC收到采购单后，依采购单核对来料与标签内容是否相符，来料规格， 种类；是否相符，如不符拒检验，并通知仓管、采购及主管，如符合，则按下面步骤检验（环保材料必须查看是否贴有相应的环保标签）。 5.2 外观、尺寸检验： a.塑料件表面无肉眼可见的裂纹、气泡、缺料、变形，无明显毛刺、 划伤等缺陷。 b.露色均匀，无明显斑痕、划伤。 c.外形尺寸、安装孔、风扇线长度及插头型号符合承认书要求或与样 品一致。 5.3性能检验： a.风扇在额定电压下，其电流应为额定电流的±20%内。 b.在额定电压下用转速表测量风扇转速，其值应为额定转速的±10%。 c.将风扇扇叶固定，将电压调制额定电压，测量其堵转电流。堵转电流 应不大于工作电流的1.8倍，且不能有上升趋势。 d.风扇在额定电压下工作时，其噪音应无明显增大，且无明显振动。运 行5分钟后，工作电流应无明显变化。
文件名称:风扇检验作业指导书文件编号：QA-44 版本：00 页码 3 / 3 5.4试装： a.抽取5PCS来料用对应的插座做连续插拔10次，插座与插头配合无过 松、过紧现象，且导通性能良好。 6．合格与不合格的判定： 6.1．每个抽样统计出检验不合格数量：主要或次要； 6.2．没有任何缺陷的样品为OK； 6.3．根据抽样检验结果，对照抽样方案判定合格数量是否达到要求数量， 合格物料在外包装上贴上“PASS”纸，并在送货单上盖合格章；不达 要求则及时反馈SQE工程师，并对该批物料盖不合格章、写不良标签。
1目的 为使金相检测的操作有所依循,保证实验的准确性和稳定性。 2范围 凡本公司需做金相检验的检测作业,均适用。 3作业内容 检验标准 检验项目和标准根据客户要求定。 操作程序 3.2.1金相试样的制备 取样－粗磨－细磨－抛光 3.2.1.1取样 取样要具有代表性，截取过程中应防止组织发生变化。 3.2.1.2粗磨 粗磨一般在专用的砂轮和砂布上进行，目的是将取样所形成的粗糙表面、不规则外形的试样修整成形，为以后的磨制和抛光作好准备。在砂轮上磨制后，为使试样的检验面进一步磨平，在0号或00号砂布上再进行磨制，磨至试样磨面看不到砂轮磨痕为止。粗磨后，将试样和双手清洗干净，以防粗沙粒带入砂纸。 3.2.1.3 细磨 细磨一般在金相砂纸上对粗磨好的试样进一步磨制，为抛光作好准备。细磨一般要由粗到细依次经过800＃1000＃1200＃金相砂纸。每更换一道砂纸转动90○角，以观察上道砂纸划痕是否全部磨掉。细磨后，将试样和双手冲洗干净。 3.2.1.4抛光 抛光的目的是除去试样磨面上磨痕，使其呈光亮无痕的镜面。抛光在涂有金刚石研磨膏的专用抛光机上进行，并在抛光机上沿半径方向往复移动或转动，以防产生抛光道痕或拖尾。抛光好的试样冲洗干净，并迅速用吹风机吹干。 3.2.2金相组织的浸蚀 3.2.2.1溶液的配制 2—5%硝酸酒精溶液：2—5mL硝酸 95-98mL无水乙醇 3.2.2.2金相组织的显示 一般过程：冲洗抛光试样－酒精擦洗－吹干－浸蚀－冲洗－酒精擦洗－吹干。方
法有揩擦法和浸入法两种。 a)揩擦法 揩擦法是用药棉球沾上浸蚀剂揩擦抛光面，直至抛光镜面变成灰暗色，冲洗吹干。 b)浸入法 浸入法是将试样浸入浸蚀剂中，再轻微移动试样，促使气泡逸出，镜面变成灰暗色，取出冲洗吹干 3.2.3金相试样的观察判定 3.2.3.1铸铁的金相检验 a)灰铸铁(执行标准 GB/T7216-87) 用未浸蚀的试样检验石墨形状和石墨长度。如在同一试样中有不同形状石墨，应观察估计每种形状石墨的百分数，并在报告中依次说明。检验石墨长度，应选择有代表性的视场取其中最长的三条以上石墨的平均值测定，被测视场不少于三个。用2－5％硝酸酒精溶液浸蚀3－5秒后观察基体组织，珠光体含量、碳化物数量、磷共晶数量，以大多数视场对照图片。 b)球墨铸铁(执行标准 GB9441-88) 试样浸蚀前，观察球墨铸铁的球化级别和石墨大小。检验球化级别至少观察5 个视场，取其中3个较差的视场与级别图对照评定。检验石墨大小，以大多数视场对照级别图。抛光好的试样用2－5％硝酸酒精溶液浸蚀3－5秒，观察基体组织。检验珠光体、铁素体分散分布的含量时，以大多数视场对照级别图。检验渗碳体含量时，以含量最多的视场对照评级。 3.2.3.2铸钢的金相检验 铸钢的金相检验项目根据客户要求定。 3.2.4金相显微镜 3.2. 4.1金相显微镜的操作规程 a)检查电源和显微镜主机是否连接，确认显微镜灯泡电压已经打至最小，方可打开主机电源。 b)将日光校正滤色片推入光路。 c)将试样放在载物台垫片上，打开灯泡电压调节旋钮至三分之一左右，先使用小倍数的物镜找到物体后再使用大倍数的物镜观察，转换物镜时推动物镜转盘，不可直接推物镜。
自动抛光机安全作业指导书 1.0. 目的: 1.1. 制定本规程，确保自动抛光机的安全运行处于受控状态，保证产品的稳定性和可靠 性。 2.0. 范围: 2.1. 本规程适用于自动抛光机的安全运行和操作以及新员工培训之用. 3.0. 安全操作要求: 3.1. 发现以下情况，不得使用机器: 3.1.1. 操作者未受过专业培训时不得使用； 3.1.2. 自动抛光机运转不正常、运转有异响；。 3.2. 使用平面自动抛光机时，应预先做以下检查： 3.2.1. 操作者是否安全着装； 3.2.2. 检查眼镜、手套、防护口罩等保护用品； 3.2.3. 工件是否正确定位与夹紧，牢固可靠； 3.2. 4. 抛光进刀深度检查； 3.2.5. 机器外壳是否良好接地； 3.2.6. 手、脚要远离旋转的抛光头； 3.2.7. 对工作台板手控模式，操作者不得擅自将操作手柄脱手；停机时，必须在高速抛光 机完全停止旋转后，方可松开手柄； 3.2.8. 不能使用粘有灰尘、污垢的抛光轮抛光。积垢太多的抛光垫无法清洗干净时，用及 时更换。 3.2.9. 更换、安装抛光机轮子时，必须切断电源。 4.0. 安全注意事项:
4.1. 发现以下情况，不得使用自动不锈钢抛光机,操作者未受过专业培训。自动不锈钢抛光机操作者未学习过“安全操作规程”。自动不锈钢抛光机运转不正常。 4.2. 使用自动不锈钢抛光机前，应对环境做以下检查: 4.2.1. 操作者的手、脚要远离旋转的抛光头。自动不锈钢抛光机操作者不得踩住电源线或 将电源线缠入抛光头内。操作者必须安全着装。抛光区域不得超过电源线的长度。 自动不锈钢抛光机操作者不得擅自将操作手柄脱手。自动不锈钢抛光机停机时，必 须在高速抛光机完全停止旋转后，方可松开手柄。自动不锈钢抛光机不能使用粘 有灰尘、污垢的抛光垫抛光。积垢太多的抛光垫无法清洗干净时，用及时更换。更 换、安装抛光垫时，必须切断电源。 5.0. 维护保养规定: 5.1. 抛光机结构简单，仍需正确使用，做好日常维护保养，使用中应注意如下几点： 使用中，控制供料辊压力适当，以免阻力太大，电器发热易烧坏。做好传动链各转 动部位的润滑，保持传动准确可靠。 5.2. 抛光机连续工作时间过长时，抛光辊摩擦生热温度高，易烫伤革面，需降温后再操 作。 5.3. 工作前后，应清洁抛光辊表面，并打蜡保持辊面光滑无尘。
钢丝绳检测实施细则 １、目的 定期检验的目的，在于了解运转了一段时间的钢丝绳机械性能的变化情况，比较钢丝绳内外部钢丝的疲劳、磨损、锈蚀、断丝程度，观察绳芯情况，移动受伤最严重部位的位置，改善钢丝绳受力情况，延长钢丝绳的使用寿命。悬挂前检验的目的，在于检验新绳的物理、机械性能是否满足使用要求，验算钢丝绳的安全系数是否能达到规定要求。 ２、技术依据 2.1 GB16423—2006《金属非金属矿山安全规程》 2.2 AQ2026-2010《金属非金属矿山提升钢丝绳检验规范》 2.3 GB8918-2006《重要用途钢丝绳》 ３、检验项目 3.1 钢丝绳直径； 3.2 钢丝直径； 3.3 钢丝的破断拉力； 3.4 钢丝的反复弯曲； 3.5 钢丝的扭转； 3.6外观检查；
3.7不合格断面积之比； 3.8安全系数。 ４、仪器设备 4.1 测量工具: a 宽钳口游标卡尺，0～200mm，0.02mm； b 游标卡尺，0～200mm，0.01mm； c外径千分尺，0～25mm，0.01m；。 d 钢直尺，0～150cmm，0.05mm。 4.2 检验设备 a 拉力试验机，1.0级； b 线材扭转试验机，1.0级； c 线材弯折试验机，1.0级。 检验所用仪器设备应完好，并在检定有效期内。 ５、检验程序 5.1 委托单位要认真填写委托书和钢丝绳取样单，提供必要的原始资料，如产品质量证明书（复印件）、用途和最大静拉力等。 5.2接样部门要认真填样品接收记录，并核实绳样和委托书是否完全相符，委托书和取样单填写的是否完整、清楚。 5.3 接样部门将样品及相关资料流转到试验室。
厦门市弘宜电气设备有限公司 打磨抛光工艺作业指导书 1.目的 为保证打磨抛光工序得到有效控制，制定本打磨工艺作业指导书。 2.适用范围 凡是上岗操作的所有打磨工上岗操作时都必须执行本作业指导书。 3.通用打磨抛光工具准备 3.1 角磨机：在该工具上可以根据需要安装千叶片或着不锈钢碗刷；安装千叶片可以进行焊接飞溅的打磨、表面磕碰划伤的打磨、焊缝余高的磨平及加工余高的打磨等工作； 安装不锈钢碗刷可以进行长大焊缝的打磨，主要作用是去除焊接区域的氧化皮。打磨焊缝表面不得有裂纹、焊瘤、烧穿、弧坑沙眼等缺陷。抛光后焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤、打火等缺陷。 3.2 直柄打磨机：在该工具上只可以安装专用的不锈钢碗刷；该工具只能进行长大焊缝的焊前打磨工作，与角磨机的主要区别在于该打磨机可以得到与长大焊缝一致的纹理。 3.3直磨机：在该工具上可以根据需要安装旋转锉、砂布轮等；安装锥头旋转锉可以进行焊缝接头的打磨、小空间内缺陷的打磨、深度磕伤的过度打磨（1mm 以下深度）、狭窄空间的加工余高打磨、局部精细修磨等；安装砂布轮可以进行角磨机无法完成的小空间打磨抛光、圆角区域抛光到等。 3.4刮刀：该工具可以进行棱角、毛刺的去除、使工件拐角区域圆滑过度。 3.5风枪:该工具用于打磨后清理工件表面的铝屑及灰尘；为了安全，禁止直接吹
向人体。 3.6风管：该工具用于风源与风动工具之间的连接；为了安全及节约能源，风管有漏风的情况应及时关闭风源，并请维修人员进行维修。 3.7抛光机：用布轮把不锈钢产品抛光成有光泽的表面或焊接部位打磨后抛光。抛光前需要把产品表面打砂处理，不能显亚光感觉，抛光后焊接表面不得有气孔、夹渣、弧坑、裂纹、电弧擦伤、打火等缺陷。 3.8拉丝机：用拉丝轮把不锈钢产品表面或焊接部位以XXX 目拉丝处理，拉丝后产品表面丝向方向一致，且粗细一致。不能存在明显分层、发黑、发黄现象。 4.操作规程 4.1 操作前准备工作 4.1.1 将机台及作业场所清理干净。 4.1.2 依据《派工单》要求的生产数量，准备好待打磨抛光加工工件，并放置于方便作业的位置，准备好加工完成品放置备用的托架。 4.1.3 检查是否有螺丝松动、漏电，安全装置、关机按钮、事故急停装置是否正常工作。 4.1.4 检查磨光待加工工件是否已经过品检员检验并批准放行的合格零部件。磨光前必须确保工件表面无其它杂物，发现板件有裂缝，缺陷等应先重新补焊后方可磨光。 4.1.5 按照所要加工的零部件的具体要求，选择合适的砂轮。 4.1.6 戴好口罩及护目镜，穿好工作服。 4.1.7 安装并紧固砂轮，。 4.1.8 试机，并进行调整。确保砂轮无抖动现象；
螺母、螺钉检验作业指导书 1.0目的 为来料检验人员明确螺母、螺钉品质质量要求，特制定此通用标准作为来料检验的标准，同时提供给供应商了解本公司的品质水平要求，加强品质管理。2. 适用范围 适用于本厂所有螺母、螺钉材料入厂时的检验。 3．权责单位 3．1检验规范由品保单位制定，品保单位经理核准后发行。 3．2所制定之规格，如有修改时，须经原核准单位同意后修改之。 4.0检验依据 4.1依据工程提供产品图纸进行检验。 4.2依据工程提供的产品样板进行检验。 4.3依据制定的检验标准以及相关的资料进行检验。 5.0检验标准 5.1检验工具 卡尺、工具显微镜、投影仪、点卡、刀片、3M600胶纸、RAC耐耐磨仪、硬度测试仪、酒精、棉布等。 5.2允收标准 a. 外观按照MIL-STD-105E一般检验水准II抽样，AQL定为CRI=0、MAJ=0.65、MIN=1.0；
b. 性能测试按照MIL-STD-105E特殊检验水准S-1抽样，AQL定为C=0； c. 尺寸按照MIL-STD-105E特殊检验水准S-3抽样，AQL定为C=0. 5.3缺陷定义 a. 缺陷（CRI）：产品功能完全失常或会导致使用者或操作者生命安全之缺陷。 b. 缺陷（MAJ）：产品部分功能、结构失常或严重的外观不良会导致客户拒收或抱怨的缺陷。 c. 缺陷（MIN）：产品明显的外观不良可能会导致客户抱怨或包装方面的缺陷。 5.4检验条件 a. 光源：标准光源灯光； b. 检物表面与眼睛距离：30~40cm； c. 视线与被检物表面角度： 45±15o； d. 检验时间：≤10S； e. 视力：裸视或矫正视力在1.0以上且无色盲。 6.0螺母、螺钉检验内容 6.1外观检验：
金相检验操作规程 1.试样 金相试样面积小于400mm2,厚（高）度15-20mm为宜。若试样面积过小，应经镶嵌后再进行磨制。 低倍组织酸侵试样厚度（高）度为20mm左右，酸侵低倍试样检测面应经过车加工或磨加工，表面粗糙度应不大于1.6μm。试样检测面不得由油污及加工伤痕，必要时应预先清除。试样的标识应清晰。 2.高倍检验操作规程 2.1金相试样制备操作规程 2.1.1金相试样的切取 试样切取的方向、部位和数量，应根据有关技术条件的规定。 试样可用手锯、锯床或切割机等切取，必要时也可用气割法切取，但烧割边缘必须与正式试样保持相当距离，以去除热影响区。 取好的试样先在平面磨床或砂轮机上把检测面磨平，磨面上的磨痕应均匀一致。 磨样时应对试样进行冷却，以免金属组织受热发生变化。 2.1.2金相试样的磨制 试样需经粗磨和细磨，粗磨用水磨砂纸，细磨用金相砂纸，应根据需要选择合适的砂纸及磨制道次。磨样时须把前一道的磨痕磨去，方向与前一道的工序相垂直。 磨样时要防止试样磨面温度过高而使组织发生变化。 2.1.3金相试样的抛光 常用的时机械抛光的方法，即把经过细磨的试样在抛光机上进行抛光。抛光织物采取丝绒或绸布，抛光粉采用金刚砂。抛光面光洁度要达到镜面，不允许有夹杂物拖尾、麻点、过热等现象，抛光后将试样清洗干净。 2.1.4金相试样化学侵蚀操作规程 试样侵蚀前抛光面应保持干净，不得有油污或指痕，以免影响所显示组织的清晰度。 试样在盛有侵蚀剂的器皿中侵蚀，侵蚀时试样应轻微摆动，但不可擦伤抛光面。应根据不同的需要选择侵蚀剂，并注意侵蚀适度。侵蚀后试样应保持干燥（在酒精中浸泡、用电吹风吹干），以待观察。 配置侵蚀剂时遵照先加酒精或水、后加酸液的顺序。侵蚀操作时要注意安全，防止酸液或酸雾对人体造成伤害。 2.2金相显微镜操作规程 操作者在使用显微镜前，应仔细阅读显微镜的使用说明书，了解显微镜的功能及使 用方法。初学者操作显微镜应在专人指导下进行。 测试前应保持操作者的手及试样清洁干燥。 接通电源，调节亮度，试样抛光面朝下放置在载物台上。 调焦时遵照先粗调、后微调的顺序，调节时要防止试样碰撞物镜。焦距调整后，按 照操作者的瞳孔间距调节双筒目镜的距离，并对目镜进行微调，使两个眼睛观察到的视 场的清晰程度相同。
来料检验作业指导书 目的：对IQC品检人员的作业方法及流程进行规,提高IQC检验作业水平，控制来料不良，提高品质。 1、实用围：来料进料检验 2、质检步骤 （1）来料暂收 （2）来料检查 （3）物料入库 3、质检要点及规 （1）来料暂收：仓管收到供应商的送货单后根据送货单核对来料：数量，种类及标签容等无误后送交IQC 检验，予以暂收，并签回货单给来料厂商。 （2）来料检查：IQC品检人员收到进料验收单后，依验收单和采购单核对来料与标签容是否相符，来料规格，种类；是否相符，如不符拒检验，并通知仓管、采购及生管，如符合，则进行下一步检验。一般先抽查来料的一定比例（以仓库来料质检标准），查看品质情况，再决定入库全检，还是退料。 （3）检查容： （1）外观：自然光或日光灯下，距离样品30CM目视； （2）尺寸规格：用卡尺/钢尺测量，厚度用卡尺/外径千分尺测量； （3）粘性分别按：GB/T4852-2002、GB/T4851-1998、GB/T2792-1998中方法执行，结果记录于《可靠度测试报告》中； （4）包装完好、标识正确、完整、清晰，环保材料查看是否贴有相应的环保标签，第一批进料时要附SGS 报告及物质安全表及客户要求的其它有害物质检测报告；
（5）检验合格后贴上合格标签，填写《物料检验表》并通知仓库入库，仓库要按材料类型（环保与实用型）及种类分开放置标示清楚，成品料由IQC人员包装放于待出货区。以仓库物料质检标准。 （6）物料入库：检查完毕，要提交《原材料进库验货》交上级处理，并对合格暂收物料进行入库登记。异常物料特《原材料进库验货》批示后，按批示处理。 4、注意事项 （1）要保持物料的整洁。 （2）贵重物品及特殊要求物料要逐一检查。 （3）新的物料需给技术开发部确认。 5、异常处理办法 物料在检验过程中发现异常，即时向采购及品管主管反映，录求解决方法，尽快处理。 6、不合格品的处理： （1）IQC判定为不合格时，在产品包装外贴上退货/拒收标签，把产品转移到不合格/退货区域，并报品质主管确认签字后，送采购/生管签名后发到供应商，供应商未在2个工作日回复的报仓库直接作退货处理；如为急料，经品质主管与采购，生管，业务协商后，呈经理审批，按评审意见办理； （2）跟据供应商提供的改善方案，IQC品管员对下批来料改善效果进行确认，并记录结果。 7、材料环保要求管理： （1）原材料必须符合无毒或低毒环保要求，且符合国际环境保护之法律法规要求，每批来料必须符合联昌环境有害物质管理标准之规定，第一批来料必须附有第三方的检测报告（如SGS）及物质安全表及客户要求的其它有害物质检测报告）并贴有环保标签，按批随货物送达； （2）原材料为环保产品，必须要求仓库单独放在环保区域且要分类保管,贴上环保标签；
对抛光产品进行作业控制，确保产品质量符合规定要求。保证操作人员的健康安全，而制定本打磨工艺作业指导。 2.0 围： 适用于抛光产品的作业指导。 3.0 定义 : （引用标准/法规/文件）无；抛光产品应随形而抛，螺纹部位不实施抛光。 4.0 职责: 4.1抛光部车间员必须严格遵守安抛光/拉丝人员操作规程，按规定穿戴好劳动防护用品；操作人员按本作业指导书和工艺卡片作业、自检、设备维护和报表填写。 4.2.抛光部主管和品管部人员负责掌握抛光半制品质量的收货标准，并对各操作人员反映的质量问题反应给前置部门协助处理，超过30%应开《品质异常联络单》。 4.3.抛光管理、工程人员、品管负责对检验/拉丝/抛光操作人员进行作业指导及培训，保证其作业方式符合质量要求，并配合品质部对质量问题作改善。 4.4品管部品管员负责首件确认、巡检、工序产品的质量检查，执行情况等项工作。 5.0工艺作业指导： 5.1操作前准备工作 5.1.1将机台及作业场所清理干净。 5.1.2依据《生产计划/派工单》要求的生产数量，准备好待打磨抛光加工工件，并放置于方便作业的位置，准备好加工完成品放置备用的托架、胶箱。 5.1.3戴好口罩及护目镜，穿好工作服。 5.1.4检查磨光待加工工件是否已经过品检员检验并批准放行的合格零部件；磨光前必须确保工件表面无其它杂物，发现产品有裂缝，缺陷等应先重新补焊后方可磨光。 5.1.5检查打磨设备是否有螺丝松动、漏电，安全装置、关机按钮、事故急停装置是否正常工作。 5.1.6按照所要加工的零部件的具体要求，选择合适的砂轮；安装并紧固砂轮。 5.1.7工作前，应检查砂轮有无损坏，防护装置是否完好，通风除尘装置是否有效；安装砂轮时，必须核对砂轮允许的最高转速是否与主轴转速相适应。 5.1.8试机，并进行调整，确保砂轮无抖动现象；再进行首件磨光，检查是否符合磨光要求，
来料检验作业指导书目的：对IQC品检人员的作业方法及流程进行规范,提高IQC检验作业水平，控制来料不良，提高品质。 1、实用范围：来料进料检验 2、质检步骤 （1）来料暂收 （2）来料检查 （3）物料入库 3、质检要点及规范 （1）来料暂收：仓管收到供应商的送货单后根据送货单核对来料：数量，种类及标签内容等无误后送交IQC检验，予以暂收，并签回货单给来料厂商。 （2）来料检查：IQC品检人员收到进料验收单后，依验收单和采购单核对来料与标签内容是否相符，来料规格，种类；是否相符，如不符拒检验，并通知仓管、采购及生管，如符合，则进行下一步检验。一般先抽查来料的一定比例（以仓库来料质检标准），查看品质情况，再决定入库全检，还是退料。（3）检查内容： （1）外观：自然光或日光灯下，距离样品30CM目视； （2）尺寸规格：用卡尺/钢尺测量，厚度用卡尺/外径千分尺测量； （3）粘性分别按：GB/T4852-2002、GB/T4851-1998、GB/T2792-1998中方法执行，结果记录于《可靠度测试报告》中； （4）包装完好、标识正确、完整、清晰，环保材料查看是否贴有相应的环保标签，第一批进料时要附SGS报告及物质安全表及客户要求的其它有害物质检测报告； （5）检验合格后贴上合格标签，填写《物料检验表》并通知仓库入库，仓库要按材料类型（环保与实用型）及种类分开放置标示清楚，成品料由IQC人员包装放于待出货区。以仓库物料质检标准。（6）物料入库：检查完毕，要提交《原材料进库验货》交上级处理，并对合格暂收物料进行入库登记。异常物料特《原材料进库验货》批示后，按批示处理。
4、注意事项 （1）要保持物料的整洁。 （2）贵重物品及特殊要求物料要逐一检查。 （3）新的物料需给技术开发部确认。 5、异常处理办法 物料在检验过程中发现异常，即时向采购及品管主管反映，录求解决方法，尽快处理。 6、不合格品的处理： （1）IQC判定为不合格时，在产品包装外贴上退货/拒收标签，把产品转移到不合格/退货区域，并报品质主管确认签字后，送采购/生管签名后发到供应商，供应商未在2个工作日内回复的报仓库直接作退货处理；如为急料，经品质主管与采购，生管，业务协商后，呈经理审批，按评审意见办理；（2）跟据供应商提供的改善方案，IQC品管员对下批来料改善效果进行确认，并记录结果。 7、材料环保要求管理： （1）原材料必须符合无毒或低毒环保要求，且符合国际环境保护之法律法规要求，每批来料必须符合联昌环境有害物质管理标准之规定，第一批来料必须附有第三方的检测报告（如SGS）及物质安全表及客户要求的其它有害物质检测报告）并贴有环保标签，按批随货物送达； （2）原材料为环保产品，必须要求仓库单独放在环保区域且要分类保管,贴上环保标签； （3）如原材料有变更，供应商必须提前知会，并提供相关变更资料及样板，IQC品检人员在原材料变更没有得到确认的情况下可以拒检。 8、免检品： （1）原材料的辅料等每3批需抽查1批； （2）免检品必须符合无毒或低毒环保要求，且符合国际环境保护之法律法规要求和客户环保要求及联昌环境有害物质管制标准之规定，且附有第三方的检测报告（如SGS）及物质安全表及客户要求的其它有害物质检测报告）随货物送达； （3）如免检品有1次不良发生，可转变为必检品，如接着连续3批来料检验为合格，又自动转为免检品。产品合格入库后贴免检标签，检验时按原材料抽检方法抽检； （4）免检品在收货时，只对厂商，品名，料号，数量，规格，颜色，角度，重量，品牌等内容与进
编订：__________________ 单位：__________________ 时间：__________________ 金相实验室安全操作规程 (正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-8766-66 金相实验室安全操作规程(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 [—]酸蚀 1．工作前必须穿戴好防护用品。 2．酸蚀前必须打开通风设备。用具要良好。 3．酸蚀前要仔细检查电源、开关、电路是否良好。如发现有损坏及不正常处，应找修理人员修理。 4．配酸时只能将酸慢慢地倒入水中，不得将水倒入酸中。 5．试样应轻轻放入酸槽中，以避免酸液溅出伤。 6．研磨用的平台，工具应搁置平稳。 7．工作完毕必须把一切用具用水冲洗干净，擦净工作地面的酸液，并关好通风设备。 [二]微观检验 1．进入显微镜室，必须在门外换上拖鞋才能进入。 2．工作前要详细检查所用的工具、设备、仪器、
电源、开关及线路是否安全可靠。 3．操作显微镜时，手和试样必须清洁。调节焦距时，禁止试样和镜头相碰。 4．工作中如发现仪器、设备、电器故障时，应立即切断电源，报告有关领导，不得自行乱动。 5．工作完毕，切断电源。 6．调换镜头或工作完毕，应将镜头放入盒内。 7．配制使用电解液必须做到： (1)配制溶液时药物应按顺序加入。硫酸、高氯酸应缓慢滴入溶剂，并应搅拌； (2)电解液不能用得过久，电解抛光温度不能过高，以防发生爆炸危险， (3)使用氰盐溶液电解腐蚀时，操作人员工作完毕必须认真洗手漱口。用完的工具均应用5％FeSO4水溶液中和。工作服不准穿出室外。 [三]照相 1．在暗室工作前，必须预先检查电源线及开关是否安全，禁止有电气裸露点。
1.0 PURPOSE目的 1.1规范金相显微镜的的操作保养和使用，确保金相切片检测的正常进行。 2.0 SCOPE范围 2.1指导实验室工作人员操作金相显微镜进行金相切片的检测工作。 3.0 ROLESANDRESPONSIBILITIES职责和责任 3.1品质工程师负责监督设备的使用和日常维护，制定本文件，并培训实验 室操作人员。实验室人员按照本文件要求操作、保养本设备。 4.0 DEFINES 定义 不适用 5.0 PROCESS 程序 5.1设备组成和结构 配套电脑显微镜 5.1.1 显微镜构造，如下图。
5.1.2 图像像素测量软件界面，如下图。 5.2 操作方法 5.2.1 开机前准备 5.2.1.1 连接卤素灯箱的电源线。 目镜镜头 摄像头 光阑调节杆 物镜 载物台 粗细调节轮 背光电源线插口 背光亮度调节 散热风窗口
5.2.1.2 连接卤素灯箱与BX40间的光缆线。 5.2.1.3 将摄像头上视频线到电脑。 5.2.1.4 插好背光电源线。 5.2.2 开机 5.2.2.1 打开电脑电源，开启软件。 5.2.2.2 开启外接光源的开关，旋转亮度调节旋钮至50%左 右。 5.2.2.3 如果需要使用背光，需要开启背光电源开关。 5.2.3 试样观察和视频处理 5.2.3.1 点击按钮，打开视频头实时播放。 5.2.3.2 通过旋转载物台位置调节杆调整需要进行检测的图 像位置。 5.2.3.3 通过旋转粗细调节轮调整图像的聚焦，使图像清 晰。 5.2.3.4 点击按钮，停止视频实时播放，锁定图像。 5.2.3.5 为录像开始和停止键。可以记录切片上较广 的区域情况，并以录像方式保存。 5.2.3.6 点击（param）按钮，可以调出视频参数设置对 话框，可在该对话框中进行RGB增益调节 (RGBGain)，曝光调节(Exposure)，图像偏移设置 (Offset)分为水平偏移（H_Offset）水平方向对图像 的移动和垂直偏移(V_Offset)垂直方向对图像的移动 （注意，这两个偏置功能只在低于相机最大分辨率 的时候起作用），对比度调节（contrast），水平翻 转(fliphorizontal)，垂直翻转(flipvertical)等功能。视 频开启时有效。 5.2.3.7 按钮分别实现视频流的自动曝光 （Autoexposure）和自动白平衡
超声波抛光机操作作业指导书 1.0.目的: 1.1.为保保证抛光工件质量、员工安全操作以及设备使用寿命. 2.0.适用范围: 2.1.各种模具（包括硬质合金模具）的复杂型腔、窄槽狭缝、盲孔等粗糙表面至镜 面的整形抛光以及及新员工培训。 3.0.使用方法： 3.1.预备工作: 3.1.1.控制器接通电源；根据工件的工艺要求选择变幅杆并拧紧在换能器振子上；选择合适的工具头并夹紧在变幅杆上；插上连接线（将插头上的缺口对准插座凸筋后插入，并用螺帽锁紧）；如果要放电的话，须将火花输出线夹紧在火花输出接线柱上（方法是：按住接线柱塑料帽,并使缺口与铜柱上的圆孔对齐，将输出线的铜丝穿过圆孔放松塑料帽夹住即可）；然后将输出线上的磁铁吸在工件上,吸合点应没有铁锈和油腻；准备好研磨膏和一罐清水或皂化水水；若用皂化水则需要用毛刷清洁表面；为了能看得清楚还应准备一只工作台灯。 3.2.开机: 3.2.1.打开控制器电源开关，此时控制器会发出“您好，欢迎使用本机”上面的两个数码管应显示“8”和“1”；抛光指示灯亮（指示当前是振动研磨状态）和暂停指示灯亮（指示当前在待机状态），在抛光状态时，
左面的数码管显示的是振动强度设定值（1-9之间，数字越大振动越强），数码管下面是椭圆形的“振动强度设定键”，按该键加号端，对应的数字会增1个数；按该键减号端，对应的数字会减1个数；如按住加减键超过一秒钟则数字连续递增或递减，直至加到9或减到1为止（在花纹或强化时两个数码管组合显示脉宽数据。只有在按动“振动强度设定键”时，才会短时间显示振动强度设定值，在火花状态下，右边的数码管显示1-5档火花强度）。按一下“启动/暂停键”，则“暂停指示灯”灭,此时控制器面板上“振动强度指示光柱”是先闪烁一下，然后稳定在某一格高度上，将工具头接触工件时，接触面会有声音发出或有滑感，（按启动键后1.5秒钟内，若工具头压力有变化，会使电脑寻频不准确）如果没有振感或振感很小可重新暂停再启动。一般情况下光柱指示值越高，相对的振动也就越大。振动强度设定值越大光柱指示值也会越高。光柱指示值的高度还与工具头的长度和材质有关。夹工具头的螺丝拧得紧不紧也与振动强度有很大关系，如果变幅杆与换能器的螺纹拧得不够紧或工具头夹紧螺丝拧得不够紧,控制器会找不到谐振频率而不能正常工作。按一下“火花”键，火花指示灯亮，同时抛光指示灯灭，振动强度会自动选择”5”,此时用铜质工具头就可以在工件上放电加工（应确保火花输出线已连接在工件上）。加减“火花强度”选择键，可以改变火花强度，显示数“1”对应的火花强度最小，精度最高；显示数“5”对应的火花强度最大，蚀除的速度也最快。振动太大或太小都会影响放电效率（以所排出的黑污多为标准），正常情况下对应不同的火
电工套管作业指导书 1 范围 1.1本细则规定了建筑用绝缘电工套管的取样、检测项目、检测方法、判定依据、仪器设备、检测程序、原始记录、检测报告等。 1.2本细则适用于建筑用绝缘电工套管及配件检测。 2 规范性引用文件 JG3050-1998《建筑用绝缘电工套管及配件》 3 检测项目参数及仪器设备要求
4 接样或抽样 4.1委托检测 4.1.1 接样人员检查样品数量及样品技术要求是否符合规范规定的要求。 4.1.2检查样品是否见证送检或委托送检，委托单是否签字盖章齐全等。 4.1.3 检查委托单填写是否明确，如试样种类、生产厂家、数量、检测项目、检测依据等。 4.1.4 检查样品状态，与委托人进行必要的确认，判定所检测样品是否满足检测标准要求。 4.2抽样检测 4.2.1 抽取样品时要有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章；一旦抽样完毕，立即将样品封装好贴上加盖有本中心公章和受方代表及第三方代表签字的封条，对抽取样品采取有效保管、运输措施。 4.2.2 检查抽样单、登台帐是否按要求内容逐填写清楚明确。 5 检测前检查 5.1 检查检测任务单与样品是否相符。被检样品数量、规格、尺寸是否符合检测标准要求。检测人员对不符合要求的样品，有权暂时停止检验，写明原因，上报检测室主任等待处理。 5.2检查检测使用的计量器具、仪器设备是否在检定的有效期内。 5.3检查仪器设备是否运转正常。 5.4检查环境条件是否符合规定的要求。 6 取样方法 硬质套管应有六根制造长度取其中三根以备制样，半硬质和波纹套管，取36m制样时每隔3m取3m以备制样。 7 试验方法 7.1 试验环境与试样 7.1.1除非另有规定,试验应在环境温度为23±2℃条件下进行。 7.1.2除非另有规定,每项试验应取三个试样进行试验。 7.1.3试验应在产品产出10天后进行。 7.2试验步骤

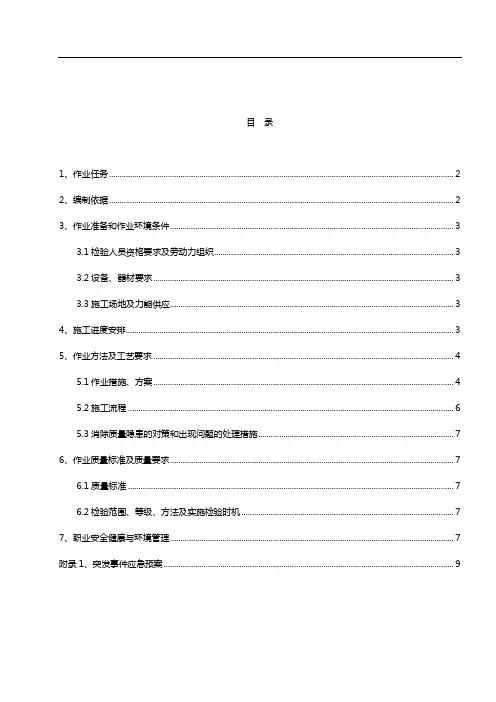

金相检验作业指导书 1 作业任务 概述—金相检验是获得金属材料内部信息的重要手段之一,本作业指导书适用于火电厂有关金相检验技术工作和操作方法的现场指导。规范取样、镶嵌、磨光、抛光、浸蚀、观察、照相、评定等基本过程，以保证金相分析结果的可靠性。 2．编制依据 《火电厂金相检验与评定技术导则》（DL/T884-2004）； 《火力发电厂金属金属监督规程》（DL 438-2000） 《蒸汽锅炉安全技术监察规程》 《火力发电厂焊接技术规程》（DL/T869-2004） 3 .作业准备及条件 3.1人员要求 从事火电厂金相检验与评定的工作人员必须持有中国电机协会颁发的电力行业金相检验技术人员资格证书，并在有效期内。 3.2技术准备 火电厂金相检验一般是通过取样或者非破坏性现场复型方式实施，选择金相检验方法前应根据现场实际情况确定要进行金相检验的工件是否能取样，进而确定使用的材料及设备。 3.3材料准备 检验工具：肉眼或放大镜（〈20倍〉，金相砂纸或水砂纸(粒度号120~800)、抛光磨料（一般使用金刚石粉）、抛光织物、化学浸蚀试剂（根据工件材质配制）、无水酒精、暗盒、胶片、相纸、暗室处理药液。使用复型金相时还必须准备复型材料、甲醇、丙酮等。 3.4 其他常用工具自备。 4.作业方法及工艺要求 4.1接受委托 由检验单位出具检验委托单一式二份，按检测要求取样并将工件粗加工到合适制样的大小，标识清楚后交检验方。检测人员将委托单与工件一一核对无误后签字，回执一份。 4.2主要检验工艺流程（见附录1） 检验前的准备、了解被检材料的钢号、规格、热处理状态、焊接部位及工艺，明确检验目的，对试样进行编号,检验过程的质量控制. 4.2.1.金相分析： 断口分类及各种缺陷形态的识别 1)．纤维断口2)．结晶断口3)．层状断口结晶断口4)．白点断口5)．缩孔残余断口6)．气 泡断口、非金属缩孔残余断口7). 夹杂物及夹渣断口8)．黑胶断口9)．石状断口10．萘 状断口11）.钢中疏松、裂纹以及各种非正常断口。
