KBZ16-400(200)/1140(660)矿用隔爆型真空馈电开关
漏电保护工作原理及设置方法
总开关漏电保护和漏电闭锁工作原理：

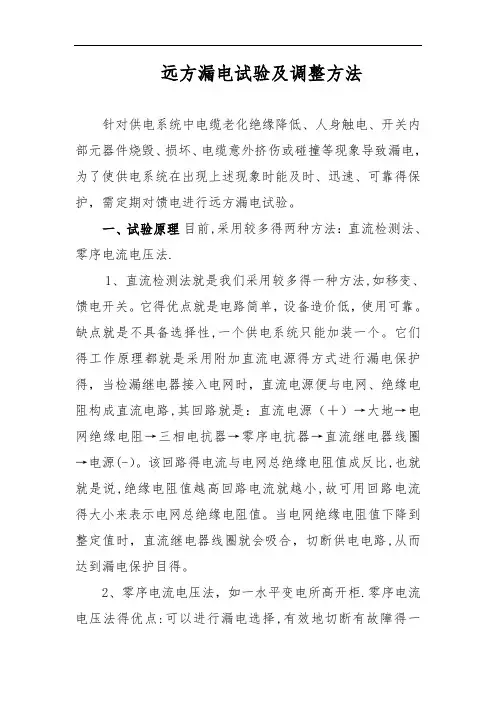

总开关漏电保护：当馈电设置为总开关时，漏电保护使用附加直流方式监测电网三相对地绝缘电阻。附加直流回路为：36V直流电源正极--35#线和扭子开关接点，保护器R0输入端--保护器内部--RON输出端--大地、电缆三相对地绝缘电阻--三相电抗器--R1--36V电源负极形成回路。当电缆三相对地绝缘电阻小于整定值时保护器内部继电器J1释放，接通分闸继电器HK2，馈电开关显示漏电。
漏电闭锁：采用附加直流工作原理，保护电路同漏电保护。
分开关漏电保护（功率方向型）工作原理：
当馈电开关设置为分开关时，漏电保护采用基于零序电压和零序电流的保护方式。当电网发生漏电故障时，互感器上会产生零序电流，零序电流经54#、55#接线端子输入给保护器，与此同时，零序变压器BK2二次侧会产生零序电压，并经U0、U0N接线端子输入给保护器。保护器将采集到的零序电流值和零序电压值与保护器设定值比较，并判断零序电压和零序电流之间的相位角。当零序电流值和零序电压值大于设定值，同时零序电流相位角滞后零序电压53°―218°时（保护器程序已设好此参数，无法更改），保护器做出漏电故障判断，其继电器J1释放，接通分闸继电器HZ2，于是断路器失压线圈S失电
释放，而脱扣线圈F得电带动断路器分闸机构动作，断路器跳闸。与此同时，保护器液晶显示屏显示故障类型为“选漏”（故障界面参见图1），保护器面板上“选漏”故障指示灯通电发出红光，给出故障指示信号。
图1选漏故障显示界面图2跳闸投退界面
注意事项：
1、一个系统中最多允许一台馈电开关设为总开关，他的下级开关
都应设为分开关，并应设置总开关的漏电检测延时时间，通常设为0.2s。若总开关下有多级分开关，那么分开关应设置“选漏延时”，各级延时的级差时间为0.2s。
2、若馈电开关是安装在移动变电站下级，那么低压保护箱为总开
关，馈电开关应设置为分开关。
3、作为分开关使用时，若发现零序电流值过小，无法实现选择性
漏电保护，可以通过增加分布电容来补偿零序电流，我公司可以提供0.22uF的补偿电容器。

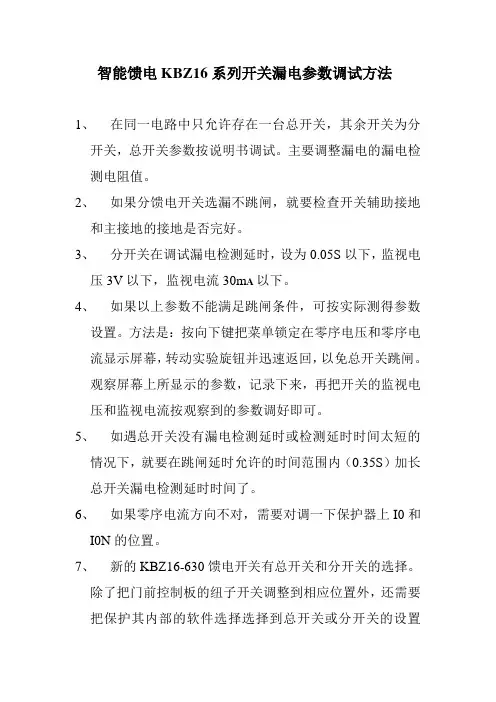

分开关选择性漏电保护参数的整定方法：
出厂时，监视电压（零序电压）默认值为5V。监视电流（零序电流）
默认值为30mA。由于不同线路对地分布电容不同，可能造成正常运行中出现误动作或不动作，此时可根据现场环境对参数进行适当微调。调整方法参考如下：
1、将本分开关的上级总开关设定为禁止跳闸。
方法为：通过馈电开关前门面板上的整定按钮键进行设置，逐级进入保护菜单：软件选择——跳闸投退——禁止跳闸，跳闸投退界面参考图2。
注意：当保护设置完成后务必退出禁止跳闸模式，否则所有保护会失效。
2、将分开关的零序电流值故意整定为大数值，如80mA，确保做漏
电试验时不跳闸，便于观察“零序电压”和“零序电流”数据。
3、将分开关的保护器屏幕显示锁定在“功率因数”、“零序电流”、
“零序电压”显示界面（以下简称为“零序参数”界面），如图3所示。
方法为：通过馈电开关前门面板上的“↓”整定按钮键切换至“零序参数”界面，再按一次“↓”整定按钮键即将屏幕锁定。
图3零序参数锁屏界面图4零序参数显示界面
4、读取分开关做漏电试验时的零序电压值和零序电流值。
方法为：将分开关前门面板上的“试验转换开关”切换至“漏电”
档位，观察并记录保护器屏幕显示“零序电流”、“零序电压”
的数值，显示界面参考图4。
注意：漏电试验时间不宜过长，读完数值后立即打回正常工作状态。
5、以步骤4记录的“零序电流”、“零序电压”值为参考，相应
调整分开关的“监视电流”、“监视电压”值，数值越小保护越灵敏，但太小容易误动作。若试验显示“零序电流”、“零序电压”分别为35mA和55.61V，将参数设定为30mA和50V左右合适。
说明：本说明以配置WZB-6GT保护器的KBZ16-400(200)/1140(660)馈电开关为例，安装其它保护器的馈电开保护原理及设置方法类同。
目 熟悉掌握开关的原理及开关简单故障的诊断与处理， 从而在实际工作中减少开关的 标 故障率，增强业务水平、应急处理能力和安全意识，达到实现安全生 产的目的 重点：QBZ-80N 真空电磁启动器的技术参数、结构原理。 难点：QBZ-80N 真空电磁启动器的技术参数、结构原理。 第一节执行标准及特点 QBZ-80、120、200/1140 （ 660 ）矿用隔爆型真空电磁 起动器（简称起动器）执行标准为 Q/HWT63-2005 、MT111 —1998《矿用防爆型低压交流真空电磁起动器》，隔爆型式为 “Exdl ”。起动器采用快开门结构，结构简单合理， 操作方便, 本体采用立板式，使用简单的控制线路，便于维护。起动器远 距离起动和停止负载，具有过载、断相、短路、漏电闭锁检测 等保护功能。 第二节主要用途及适用范围 QBZ-80、120、200/1140（660） 矿用隔爆型真空电磁起 动器（以下简称起动器）适用于控制交流50HZ 、电压为1140V 或660V 、容量在296KVA 以下的防爆电气设备（如：水泵、 局部扇风机等）。可用于煤矿井下或其它周围空气中含有爆炸 性气体（如：甲烷）的工矿企业中，但其周围空气中不得含有 腐蚀金属和破坏绝缘的活动性化学物质。 第三节型号含义 型号中的大写字母代表起动器的型式及其特征，主要参数 由阿 第- 节 QBZ-80开关简介及工作原理 学 1学时 时 教学 课堂主要教学内容 环节 教学程序 时间分配 设计 教 学 内 容 简要介绍 QBZ-80开关5分 的特点、用 钟 途、使用范 围 理解QBZ-80 型号含义 5分
示例： 额定主电压为1140V 备用电压为660V、额定电流为80A 的矿 用隔爆型真空电磁起动器，其型号标记为：QBZ — 80/1140 （660 ）。 1.0/// l+a寻亠^ 2OnHi ri从劑庖朿派幵ftft R?tr< 2rnin 1.5 (1^-3) min 从削陵电施幵鮒自M< Zniiin 6.0aS— 16s Fts*< Zmiim 起幼為的3?工各彳呆护动彳乍时间 额足电流倍数勒始状态 8-10< 200 400 > ms从屢屯流川始口动 第四节技术参数 电源电压不低于额定值的75%，起动器应能可靠的工作; 电源电压超过或达到额定值的10%时允许短时工作。 起动器的技术参数 A |- 1/?J i Li J I ■ h 1-J ffiJ A st lk_VA > 沁虬貝』 1 1^1 ov66OX/ QBZ-BO/1 lao ?66 0 J O BO JL 1 B各a QE3Z - 1 20/ 1 丄斗O 1 石石Q J D LO2 1 L-=* O f a D 200N劭E 1 1 了解80开 关的技术参 基本印象 10 分 钟
KBZ16-400(200)/1140(660)矿用隔爆型真空馈电开关 漏电保护工作原理及设置方法 总开关漏电保护和漏电闭锁工作原理： 总开关漏电保护：当馈电设置为总开关时，漏电保护使用附加直流方式监测电网三相对地绝缘电阻。附加直流回路为：36V直流电源正极--35#线和扭子开关接点，保护器R0输入端--保护器内部--RON输出端--大地、电缆三相对地绝缘电阻--三相电抗器--R1--36V电源负极形成回路。当电缆三相对地绝缘电阻小于整定值时保护器内部继电器J1释放，接通分闸继电器HK2，馈电开关显示漏电。 漏电闭锁：采用附加直流工作原理，保护电路同漏电保护。 分开关漏电保护（功率方向型）工作原理： 当馈电开关设置为分开关时，漏电保护采用基于零序电压和零序电流的保护方式。当电网发生漏电故障时，互感器上会产生零序电流，零序电流经54#、55#接线端子输入给保护器，与此同时，零序变压器BK2二次侧会产生零序电压，并经U0、U0N接线端子输入给保护器。保护器将采集到的零序电流值和零序电压值与保护器设定值比较，并判断零序电压和零序电流之间的相位角。当零序电流值和零序电压值大于设定值，同时零序电流相位角滞后零序电压53°―218°时（保护器程序已设好此参数，无法更改），保护器做出漏电故障判断，其继电器J1释放，接通分闸继电器HZ2，于是断路器失压线圈S失电
释放，而脱扣线圈F得电带动断路器分闸机构动作，断路器跳闸。与此同时，保护器液晶显示屏显示故障类型为“选漏”（故障界面参见图1），保护器面板上“选漏”故障指示灯通电发出红光，给出故障指示信号。 图1选漏故障显示界面图2跳闸投退界面 注意事项： 1、一个系统中最多允许一台馈电开关设为总开关，他的下级开关 都应设为分开关，并应设置总开关的漏电检测延时时间，通常设为0.2s。若总开关下有多级分开关，那么分开关应设置“选漏延时”，各级延时的级差时间为0.2s。 2、若馈电开关是安装在移动变电站下级，那么低压保护箱为总开 关，馈电开关应设置为分开关。 3、作为分开关使用时，若发现零序电流值过小，无法实现选择性 漏电保护，可以通过增加分布电容来补偿零序电流，我公司可以提供0.22uF的补偿电容器。 分开关选择性漏电保护参数的整定方法： 出厂时，监视电压（零序电压）默认值为5V。监视电流（零序电流）

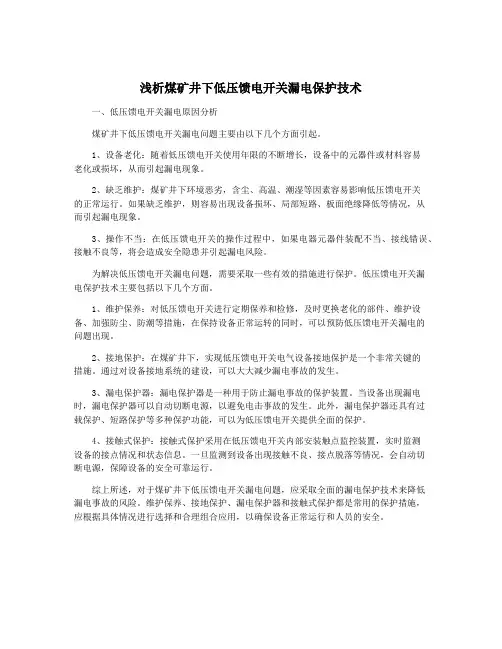

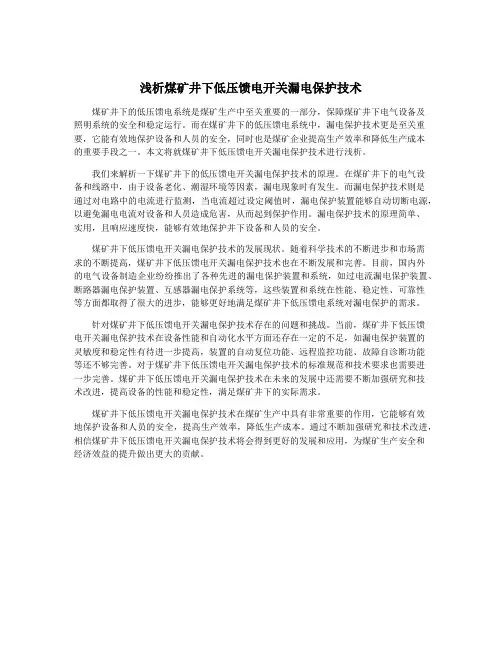

漏电开关的漏电保护原理 漏电保护器的工作原理是： 将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。 当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。 当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。
漏电保护开关的动作原理是：在一个铁芯上有两个组：一个输入电流绕组和一个输出电流绕组，当无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在第三个绕组上感应出电势，否则第三绕组上就会感应电压形成，经放大去推动执行机构，使开关跳闸。 在上述UPS前面加漏电保护开关，尽管UPS无漏电现象，但由于各次谐波在铁芯中形成的磁通矢量和由于铁芯的磁滞作用而不能为零，于是就出现了类似漏电的假象，使漏电保护器频繁跳闸。
漏电将火线零线同时穿过一个O型磁环作为初级,次级用N匝输出去推动一个电磁机构,电磁机构动作则脱扣.原理是正常情况下火线和零线上的电流流进等于流出,所以感应出来的次级电压也为零,当火线或零线有一根线对地有接地电阻或短路,则火线和零线上的电流出现电压差,通过次级感应出来,当到一定的差值就推动电磁机构脱开主回路.

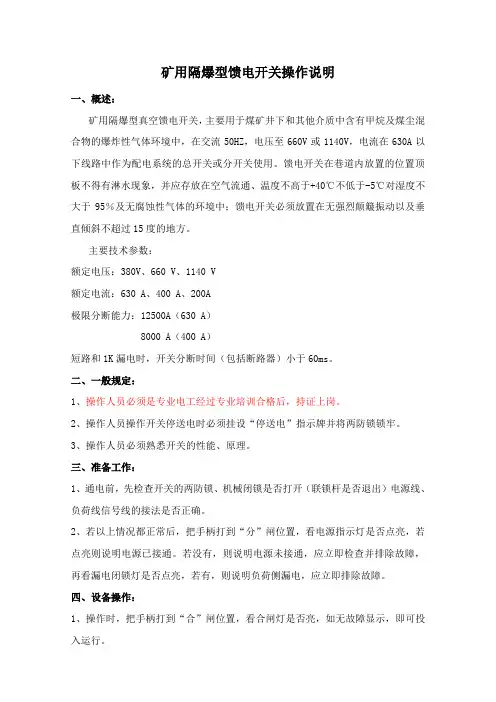

矿用真空隔爆馈电开关附带说明书和原理图 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
一、概述 本系列开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。也可作为不频繁起动的电动机控制开关。本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。此说明书只适用于电子式保护系统。 二、使用环境条件 1、海拔高度不超过1000米； ?2、周围环境温度-5～40℃； ?3、周围空气相对湿度不超过95%（+25℃）； 4、污染等级为3级，安装类别为Ⅲ类； 5、在有甲烷和煤尘爆炸危险的空气中； 6、在没有淋水的地方； 7、无对金属和绝缘体有害的气体； 8、安装倾斜都不大于15度，没有强烈震动场所。 三、基本参数 额定电压 1140V或660V 额定电流 630A、500A、400A 电源频率 50HZ 工作制连续工作制 控制操作电压～48V、～127V 外型尺寸508×780×854 重量 300kg极限通断能力 12.5KA（630开关）9KA（400、500开关）电寿命 3000次机械寿命 10000次 四、结构 1、壳体用钢板焊接加工制成。门为快动平面止口式，利用左侧凸轮手柄提起，转移出止口限位范围，即可将门打开，使用方便。 2、前门上装有电压表、电流表、KΩ表、信号显示窗、复位按扭、过流按扭、漏电按扭。箱体右侧设有合闸按扭、分闸按扭、隔离开关手柄。 3、箱体上部是隔爆型接线腔，有四个主电缆引出口和三个控制电缆引出口。与移动变电站配套运行时，可四路同时输出；作为配电系统总开关或分支开关时，其中一路作为电源输入，其余可同时输出。 4、箱体腔内上部装有真空断路器，它与主回路连接采用三相插接式结构，利用装在腔内上方的杠杆可方便的将断路器沿导轨推入或拉出，使其接入或断开电源和负载。 5、箱体底部装有保护器，用插接件与其他电路连接，便于更换。保护器内装有检漏板、信号板和继电器1J、2J，保护器外壳即可防尘、又能屏蔽。 6、箱体腔内后下部装有电源变压器、阻容吸收器；右侧右三相电抗器、控制电路的熔断器和隔离开关。 7、前门内侧的仪表、按扭等都装在一块表板上，仪表板用铰链安装，与箱体的电气连接采用插接件，便于安装、更换和维修。 8、电源变压器一次侧设有660V、690V、1140V、1200V四档，用户可根据主回路电源电压进行选接。 五、电气原理 馈电开关的电气线路由主回路、控制回路和保护电路三大部分组成。（一）主回路是通过真空断路器接通与分断。（二）控制回路由隔离开关、电源变压器、断路器
简要说一下9-400馈电开关的机械操作机构 图一 9馈电开关的分闸与合闸，主要是通过机械操作机构完成的。如上图，真空管动触点通过连杆3与机械机构连接。然后机械机构再通过连杆1与开关外壳上的操作手柄连接（如下图）。转动外壳上的手柄，带动真空管的闭合与分开。
图二 在图一中，有一个脱扣线圈5，这个脱扣线圈受馈电开关的保护插件控制。当馈电开关有短路，过载，漏电等故障时，保护插件驱动脱扣线圈吸合，使馈电开关跳闸。 在脱扣线圈的旁边，有一个跳闸螺栓6。如果在手动合闸的时候，搬动合闸手柄，机械机构不能合闸，就是机构打滑，在合闸状态保持不住。这时，可以调整这条螺栓。 当按动试验按钮进行短路试验，电动分闸时，如果按动按钮后，脱扣线圈吸合，但是不跳闸。这时，也可以通过调整这条螺栓解决问题。不过调整的方向和合不上闸时调整的方向相反。 机械机构的原理，基本上就是这样，大家可以在操作开关的时候，自己仔细观察一下机械机构具体的动作过程，要比我在这里讲解好的多。 在井下，有这样一个要求，就是在没有通风的情况下，工作面的电气设备不允许工作。也就是说，风机开关不启动，其他电气设备的开关不能启动。为了确保这一功能的实现，便有了“风电闭锁”。因为馈电开关是一个工作面的总开关，如果馈电开关不合闸，其他的电器设备就无法工作。所以“风电闭锁”的连接，就是风机开关与馈电开关的闭锁连接。 风电闭锁的接线方法如下：
上图中，灰色部分为馈电开关的原理图，图中，你可以看到在漏电插件与过载插件的引脚上分别有个A4点，在两点之间写着“风电闭锁”。在开关的接线室中，你会找到A3和A4这两个接线柱，就是原理图中的这两个接点。 白色为风机开关的一对“风电闭锁”接点。在实际使用中，将风机开关的风电闭锁点与馈电开关的“风电闭锁”点连接起来，如上图所示。当风机开关启动以后，就会将风机开关的“风电闭锁”触电1K1闭合。从而使馈电开关中的A3与A4形成“通路”。只有A3与A4形成通路以后，馈电开关才能够合闸。否则馈电开关无法合闸。在馈电开关与风机开关都正常运行的情况下，如果风机开关停止，1K1触电就会断开，切断馈电开关A3与A4的联系，馈电开关也会跳闸。 9-400/200馈电开关的合闸靠手动，这个在“9-400馈电开关的机械操作机构”一贴中已经讲过了。他的电动分 闸，漏电、过载等保护的动作，靠的是脱扣线圈。脱扣线圈吸合，开关就分闸。
KBZ9-400/200馈电开关原理及维修在开始馈电开关原理的讲解之前，先来说一下什么是馈电开关。听到馈电开关这个名字，可能不少人有点疑惑，为什么叫馈电开关哪？什么样的是馈电开关哪？他与磁力启动器有什么区别哪？先来说说馈电这两个字。馈，馈赠，给也。那么馈电哪，就是就是输电、送电、给电的意思。而馈电开关哪，一般用于移动变电站低多数是作为一个压输出侧，和煤矿井下配电系统总开关或分支开关。工作面的总开关，负责整个工作面电量的供给。馈电开关与磁力启动器的区别有：、馈电开关不能频繁启动，他的合闸有电动合闸和手动合闸两1种，但是合闸之后，维持都是机械机构维持，不像磁力启动器的吸合线圈，要始终要通电才能保持。，就是说馈2、在保护方便，馈电开关具有漏电检测（检漏保护）立即进行保护。电开关始终检测着线路的绝缘情况，一旦有漏电情况，。就是说，磁力启动前在吸合之前，检测一而磁力启动器是漏电闭锁下负载的绝缘情况，如果有漏电情况，磁力启动器不能吸合。但是，如果绝缘良好，则开关吸合。吸合之后，磁力启动前就没有检漏功能这是两种漏电了，若出现漏电，则由上级的馈电开关来完成保护。保护的区别，不要混肴。、欠压保护：馈电开关具有欠压保护，当系统电压低于额定值3 时，开关动作跳闸。的70%至了，KBZ9现在这种开关叫做馈电开关是原来的型号，BKD9 只是从一个开关我没有见到相关的文件，于为什么更换型号的名称，厂商的维修人员那里得知的。虽然它的名字变了，但内部结构，工作
KBZ9馈电开关与原理还是和原来一模一样的。所以，以前问BKD9馈电开关什么区别的朋友，看了这个帖子之后，就不用再问了吧。知。KBZ9道了型号改名的事情之后，在以后的帖子中，我们也改为馈电开关的机械操作机构现在来简要说一下KBZ9-400 图一主要是通过机械操作机构完成的。馈电开关的分闸与合闸，KBZ9然后机械机构再与机械机构连接。如上图，真空管动触点通过连杆3转动外壳上的（如下图）1通过连杆与开关外壳上的操作手柄连接。手柄，带动真空管的闭合与分
漏电开关接线时上面接进线，下面接出线，注意相线（俗称火线）和零线的位置不要接错，看漏电开关开关上面的标记，如果没有标记就左边接相线，右边接零线。特别要注意的是用电设备取的零线不能一部分取自漏电开关的上端，一部分取自漏电开关的下端，如果这样做了，漏电开关就会合不上闸。换一种说法就是即你用了经过漏电开关的相线，就要用经过漏电开关的零线。通上电的漏电开关用手轻按上面的试验按钮，漏电开关应该立即跳闸，以后每个月按一次，以确认漏电开关的漏电保护功能有效。注：在通电状态下频繁的按试验按钮，将影响开关的使用寿命。 测试漏电开关是否有效的方法 一般按试验按钮就足以检测是否漏电了，漏电保护器的原理是检测交流电从火线到零线的一进一出电流是否一致来判断是否动作跳闸的。 这里有安全的测试方法，但前提是家里有地线： 找个三脚插座，在L（标准的电工走法L火线）符号上连个电阻，电容（串联），另一端连接到地线标示脚上。由于电流经地线走了，漏电保护器检测到的火线入的电流大于零线回来的电流，所以动作，跳闸！ 电容可用风扇上的电容，电阻选个10欧姆以上的1瓦电阻，做完后把电阻和电容的结头用绝缘胶布包好。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/0e6720744.html,/
矿用隔爆真空馈电开关 8.1 DKZB-400/1140矿用隔爆型真空自动馈电开关 馈电开关主要用作供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动之用。当线路中出现过载或短路故障时，馈电开关能根据要求自动地切断电路。同时馈电开关可与检漏继电器配合使用或自身内装置检漏保护单元，对系统中的漏电故障实施保护。 8.1.1概述 1．技术特征 额定电压 /V 1140/660 额定电流 /A 400 最大分断能力 /A 7500（30次） 分断时间 /s ≯0.03(从接到电流、继电器动作信号起到分断完毕) 电寿命 /次 3000（分、合额定电流） 机械寿命 /次 15000 过载保护： 整定值 /A 160、200、250、300、350、400 保护特性过电流/整定电流动作时间 1.0 不动作 1.3 ＜1h 2.0 ＜10min 3.0 可返回电间＞3s 短路保护整定值（瞬动） /A 1200、1800、2400、3000、3500、4000 欠压保护当电压降到0.35~0.65U N时, 失压线圈释放，开关脱扣，分闸。 当电网停电时失压线圈释放，开关脱扣，分闸漏气闭锁开关分闸后，任一真空管完全漏气时，开关闭锁而不能合闸漏电保护与检漏继电器配合使用，对线路实行漏电保护 远方分闸外接主令开关（常开接点）可实现远方分闸 重量 /kg 约90 2. 结构特点 1）外壳部分 隔爆外壳分为2个隔爆腔，上腔为接线空腔，下腔为主腔（包括腔体与前门）。前门与壳体用12个M12螺栓紧固，支承在壳体的铰链上。 ZD1-400/1140型真空断路器安装在后腔中部，其操作轴与脱扣按钮分别由连接套、连动板、操作手把与手动脱扣按钮相连，并与连接套与外壳把手相连。阻容吸收器安装在后腔左上方，接在开关的负荷侧。 前门内侧下方装有易拆的控制芯板组件，中间为试验开关，上方为开关工作状态指示灯。前门与外壳有可靠的机械闭锁。 2）芯子部分 （1）ZD1-400/1140型真空断路器为一长方体结构。它由装有3只真空管、3只拉力继电器、电流互感器组和操作机构等组成。断路器的触头开距为4±0.5mm，超行程为1＋0.5mm。 （2）控制电源开关。用来接通与分断电源变压器的一侧电源，还兼作故障排除后开关重新分闸前解除记忆的复位开关。
矿用馈电开关原理及设置 简介 Prepared on 22 November 2020

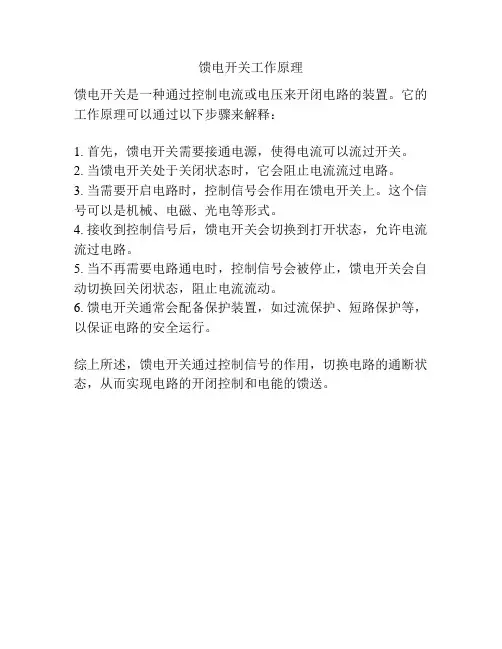

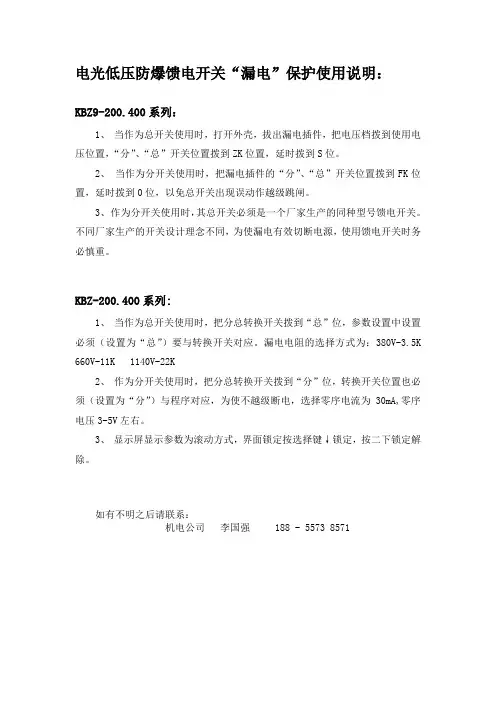

矿用馈电开关原理及设置简介 KBZ馈电开关主要用于煤矿井下，交流50Hz,额定电压为1140V/660V、660V/380V,额定电流在400AS以下的供电系统中，作为总开关、分支开关。 保护原理 短路、过载、漏电保护以及漏电闭锁为集成运放电路组成。选择性漏电保护采用零序电流方向性原理，对称性漏电保护以及选择性漏电保护的后备保护采用附加直流电源原理，出口短路及无压释放采用大于10倍额定电流值和电容贮能放电原理，操作机构采用手动合、分闸，故障状态时米用电磁跳闸。 保护整定： 1．短路保护整定：短路电流整定电位器整定值按被保护线路远端二相短路电流值，参照ID/IZ≥1. 5的规定来整定和校验灵敏度系数。 2．过载保护整定：由于本开关是馈电开关，其反时限保护特性和磁力起动器是有区别的。因此在整定时应当参照开关实际所控制线路和负荷状态实际情况进行整定。 3．漏电保护整定：本开关具有选择性漏电保护功能，作总开关时采用的是附加直流电源原理，作分支时采用的是零序电流方向性原理。使用和维修中务必搞清楚这一点。A．作总开关使用时，后边分支开关用同型号开关或其它具备选择性漏电保护功能的分支开关，此时应将总开关漏电保护插件内“延时开关”拨向（S)位，“总分开关”拨向（ZK)档。总开关不必另装检漏继电器。 B．作总开关使用时，如果后边分支开关不用同类开关或分支开关没有选择性漏电保护, 此时应将总开关漏电保护插件内“延时开关”拨向（0)位，“总开关”拨向（ZK)档。总分开关不必另装检漏继电器。
漏电保护器原理： 所谓漏电就是流入的电流和流出的电流不等，意味着电路回路中有其它分支，可能是电流通过人体进入大地。根据这个原理设计漏电保护。漏电保护器接入端有“火”“零”两根线。如果“火”和“零”线流过的电流不等，那么感应线圈就会识别微小差别，并通过控制部分，迅速切断开关（跳闸）。保护漏电流在30mA 以下。 空气开关原理： 空气开关就是过载保护，当回路电流超过规定负载，空气开关自动短路（跳闸）。空气开关一般有单独“火”线接入保护，也有“火”“零”接入同时保护。 两者各自实现的功能不同，不能互相代替！ 漏电保护器主要实现的是检测家庭供电回路中，有没有非正常电流。所谓非正常电流，指的是没有通过“火线→用电设备→零线”回路的电流，对于这种电流，保护器认为是漏电，它有可能是人触电造成的，也有可能是线路由于受潮对地漏电造成的。 如果上述非正常电流超过一定额度（通常阈值高为20mA）时，保护器就起控，断开供电回路。 保护器一定程度上减少了保护人触电的危险。 有的漏电保护器也有类似保险丝的功能，即总电流超过一定值时，保护器起起控。 但漏电保护器的起控，是通过控制某个开关断开来实现的，它不能保证在整个供电回路出现短路时开关触点还能断开。 而实现任何方式下电流超标时都能断开功能的，只有保险丝。 所以，即使在电力系统中，各种自动控制和保护装置，也不能完全取代保险丝（在电力系统中，称作断路器）。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/0e6720744.html,/

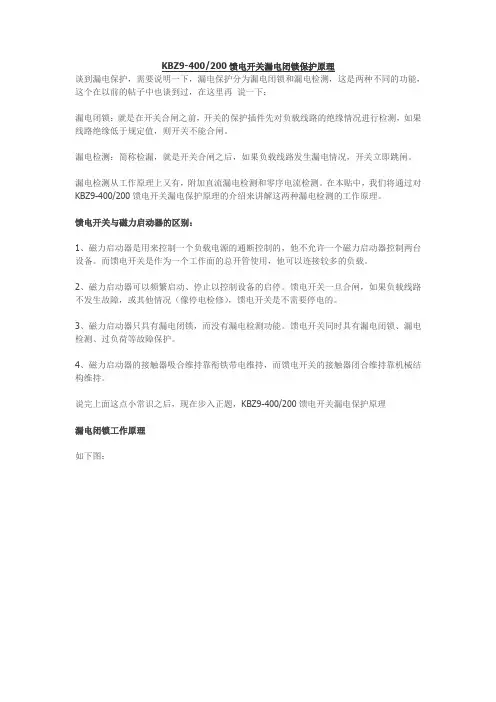

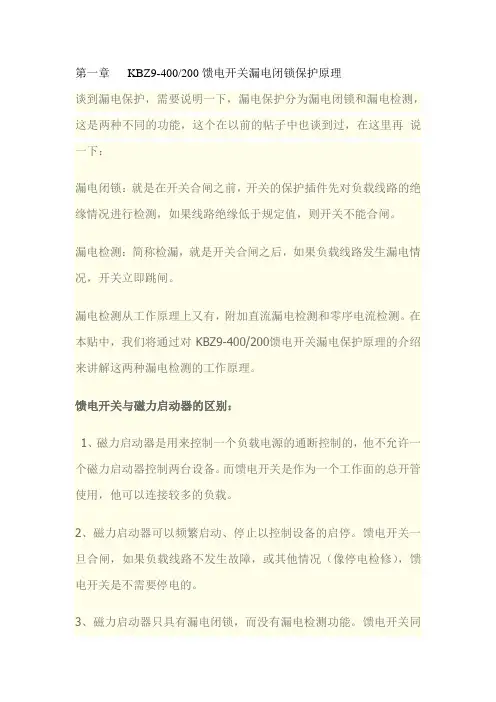

第一章KBZ9-400/200馈电开关漏电闭锁保护原理 谈到漏电保护，需要说明一下，漏电保护分为漏电闭锁和漏电检测，这是两种不同的功能，这个在以前的帖子中也谈到过，在这里再说一下： 漏电闭锁：就是在开关合闸之前，开关的保护插件先对负载线路的绝缘情况进行检测，如果线路绝缘低于规定值，则开关不能合闸。 漏电检测：简称检漏，就是开关合闸之后，如果负载线路发生漏电情况，开关立即跳闸。 漏电检测从工作原理上又有，附加直流漏电检测和零序电流检测。在本贴中，我们将通过对KBZ9-400/200馈电开关漏电保护原理的介绍来讲解这两种漏电检测的工作原理。 馈电开关与磁力启动器的区别： 1、磁力启动器是用来控制一个负载电源的通断控制的，他不允许一个磁力启动器控制两台设备。而馈电开关是作为一个工作面的总开管使用，他可以连接较多的负载。 2、磁力启动器可以频繁启动、停止以控制设备的启停。馈电开关一旦合闸，如果负载线路不发生故障，或其他情况（像停电检修），馈电开关是不需要停电的。 3、磁力启动器只具有漏电闭锁，而没有漏电检测功能。馈电开关同
