几种主要染料的染色报告

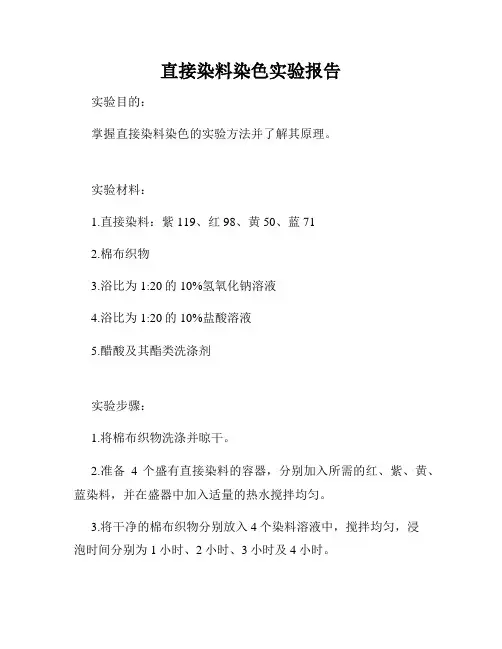

1.直接染料染色：
直接染料的构型具有线型、共平面的特征，具有较长的共轭系统平；按化学结构分，绝大部分直接染料都属于偶氮类染料，其他结构（如酞箐结构）的品种很少。偶氮类染料又分为单偶氮、双偶氮、多偶氮结构。直接染料的结构母体上带有许多可溶性的磺酸基和少量羧酸基，使直接染料可溶于水，其溶解度的大小与亲水基团的多少有关；从其结构上看，有许多可形成氢键的基团；分子大，且具有较长的共轭键，故具有直接性；水溶性和直接性是直接染料的共同特性。直接染料在水溶液中常会发生不同程度的聚集，聚集现象随着染料浓度和电解质用量增加而增加，随染浴温度升高而降低，直接性大的染料其聚集倾向也大；直接染料在水溶液中带阴电荷，染色时只能和阴荷性或非离子型助剂同浴使用，并要防止Ca2+、Mg2+和任何阳荷性助剂（要与直接染料结合）进入染浴；直接染料染色后固色处理时的固色剂就带阳电荷，与纤维上的直接染料相结合，使染料失去水溶性，从而提高产品的皂洗牢度，减少褪色和防止白布沾色。
直接性：是指直接染料对纤维直接染色的能力，常被用来定性说明染料对纤维的上染能力，上染百分率高称之为直接性高。直接性没有确切定量的慨念。
亲和力：是染液中染料标准化学位和纤维上的染料标准化学位的差。它是定量说明染料对纤维的上染能力。
直接染料按染色性能可分为三类；
甲类：直接性低、匀染性好，它的上染百分率往往随温度升高而降低。如直接冻黄G，直接嫩黄5G。
乙类：直接性较大，匀染性较差，中性电解质对它们有明显的促染效果。如直接湖兰5B，直接黄GR。
丙类：直接性大，匀染性很差，中性电解质对它的促染效果不明显，其上染百分率通常随温度升高而上升。如直接耐酸大红4BS，直接枣红GR，直接绿B。
2.接染料与纤维反应的原理：
直接染料染棉织物是通过染料对纤维素纤维的亲和力直接上染，即通过分子间力和染料与纤维形成氢键而结合上染在织物上。
经过练漂处理的棉、粘胶和蚕丝等亲水性纤维制品浸入染液后，水就很快透入纤维内部，产生膨化现象。膨胀的纤维出现许多充满着水的孔道，染料分子（或阴离子）通过这许多曲折而又相互连通的孔道扩散到纤维内部（通常是纤维的无定形区，即纤维组织结构结晶区疏松的部分）。在染色过程中，染料与纤维之间由于亲和力的作用不断发生吸附，同时因染料的水溶性又存在解吸，致使纤维空隙里游离状态的染料和吸附状态的染料最终保持动态平衡。这就是直接染料染色的实际过程。
直接染料主要用于棉、粘胶等纤维素纤维及再生纤维素纤维的染色，也可以对蛋白质纤维、锦纶等进行染色。染色方法有浸染和卷染，常用的是浸染。加入电解质有利于上染百分率的提高，起促染作用。分子结构较大的染料，分子聚集倾向较大，必须在较高的染色温度下才能获得较高的上染百分率；分子结构较简单的染料，在较低的染色温度下就能获得较高的上染百分率，染色温度升高反而会使上染百分率下降。因此，在染色过程中要根据染料的染色性能，选择合适的染色条件，以获得理想的上染百分率。拼色时必须选择同类型的、上染性能基本一致的染料。
2.活性染料染色
性染料根据其活性基因不同，一般可以分为两类。
1.普通型（或称冷染性）活性染料国产X型活性染料属此类。这类染料的活性基因为含有两个活泼氯原子的三聚氯氰。它的化学性质非常活泼，反应能力较强，但染液的稳定性较差，能在低温（20～30℃）下与纤维发生化学反应而染色，同时也只需在低温和较弱碱剂（pH =10.5左右）的条件下完成固色。
2.热固型活性染料国产K型活性染料属此类。它的活性基因也是由三聚氯氰组成，只是活性基团上仅有一个活泼氯原子。它的化学活性较低，反应能力也差，染液相对稳定。因此在与纤维进行反应时要求条件较为剧烈，固色温度要达90℃左右，同时还需较强的碱剂，固色时间也要比X型活性染料长。
属于热固型活性染料的种类较多，它们具有不同的活性基因。由于所含活性基团的反应活性不同，反应条件也各不相同。比如国产KN型活性染料，它的活性基团为β－羟基乙烯砜硫酸酯基，故又称乙烯砜型活性染料，它的反应活性介于X型与K型活性染料之间，固色温度为60～65℃。除此之外，还有含双活性基团的M型活性染料和含其他活性基团的活性染料。
(一)活性染料染色性能活性染料染色时，能将染料直接染到布上，同时由于它有较好的扩散能力，容易使染料扩散进入纤维内部，但由于此时尚未与纤维起化学反应，很容易用水把大部分染料洗掉，因此必须用碱剂促使染料与纤维产生化学反应，把染料固着在纤维上。前者称为染色，后者称为固色。活性染料与纤维素纤维的键合反应可用下述通式表示：
D-T-X + HO-Cell －→ D－T－0-Cell + X- （1）
D-SO2－CH=CH2 + HO-Cell-→D-SO2－CH2－CH2－O－Cell （2）
(1)式是三聚氯氰型活性染料与纤维素纤维在碱剂存在下所发生的键合反应。在碱剂作用下，纤维上羟基离解而使纤维素纤维带负电，成为亲核试剂进攻活性基团中带正电的反应活性中心，发生亲核取代反应，使染料和纤维合为一体。
(2)式是乙烯砜型活性染料与纤维素纤维产生键合反应，使染料固着在纤维上。由于不产生原子间的取代，而产生了饱和化合物，故称为加成反应。
活性染料在溶液中以阴离子形式存在，与直接染料相似，食盐对它也有促染作用。
（二）活性染料染色工艺活性染料染色可根据不同的染色要求，分别采用卷染与轧染两种方法。
1.卷染卷染工艺适宜小批量、多品种的生产。它染色方便，周转灵活，能染浅、中、深色。由于染料类型不同，对纤维的直接性大小亦不相同，因此染色条件、固色温度、碱剂用量和电解质用量等也各不相同。现将一般的染色列表1。
表1 活性染料卷染处方及工艺
活性染料卷染操作是将煮练后的织物以80～90℃热水来回洗涤3道，然后以冷水走几道至接近染色温度，加入溶解好的染料染2至3道，将电解质放入后再染3至4道，加固色剂染5至6道。固色完毕经冷水、热水、皂洗、热水、冷水、烘干等完成整个染色过程。
在染色操作中对染色物的pH值宜控制在中性左右，过高则染色不匀，并且易造成染料的水解。活性染料水解以后，便失去了上染纤维的能力。所以，在染色以前要水洗两次，部分K型活性染料则需高温沸染。为保持染色和固色温度，染缸上应加罩，防止由于蒸汽逸散和布卷温度不均而影响质量。
固色用碱剂，也可用磷酸三钠。
2.轧染活性染料的轧染分一浴和二浴法。一浴法是将染料和碱剂放在一起，采用的碱剂是小苏打，轧后经汽蒸或焙烘，小苏打分解出Na2C03，使pH升高，有利于染料固色，X型活性染料多用一浴法。二浴法是经浸轧染料溶液后浸轧含碱剂的固色液，再汽蒸固色，采用的碱剂可以是纯碱或磷酸三钠，也可在第一浴中加入小苏打，第二浴固色时加纯碱。下面以二浴法工艺为例进行介绍。
(1)二浴法工艺流程：
浸轧染液→预烘→烘干→浸轧固色液→汽蒸→水洗→皂洗→水洗→烘干。
(2)处方及工艺条件：见表2
表2 活性染料轧染二浴法处方及工艺
在固色液中加入食盐是为了抑制染料的脱落。因染料对纤维有一定的直接性，轧槽内染液的平衡浓度一般低于补充液浓度。为了避免初开车时得色过深，应向轧槽内加水冲淡，一般加水量为染液的5%～20%。
3.硫化染料染色
(一)硫化染料染色硫化染料由芳香胺类或酚类化合物与多硫化钠或硫磺熔融而成，在染色时须用硫化碱还原溶解，故称为硫化染料。硫化染料价格低廉、染色工艺简单，拼色方便，染色牢度较好，能使用卷染和轧染法生产，但因色谱不齐，色泽不艳，部分染料染色牢度较差而使其应用受到一定的限制。
1.硫化染料染色原理硫化染料不溶于水，但能被硫化碱还原，生成钠盐隐色体而溶解在水溶液中。这种隐色体在碱性溶液中，对纤维具有较强的直接性，因而被纤维吸收，经氧化后，染料重新转变为不溶状态，并沉积在纤维上。在染色过程中，硫化碱既是还原剂又是碱剂。为了促进硫化碱的分解，除提高温度外，还可加入小苏打，但若用量过多，会因上染过快而造成染色不匀和白芯等。另外，在染浴中可加入2%的纯碱来调节pH值，既可帮助溶解染料，还可软化水质，加入适量小苏打，可使硫化碱更好地分解，促进其还原作用。硫化碱的用量随染料不同而不同，一般为染料的20%～100%。染色温度可采用高温，甚至沸染，以获得较高的透染效果。
2.硫化染料卷染工艺硫化染料的染色一般都采用卷染，这不仅有利于小批量、多品种生产，同时可使成品得到深浓丰满的色泽。但卷染容易产生深头、深边等染色疵病。因此，有条件时部分色泽可采用轧染，以提高生产效率，并改善产品质量。为了提高硫化染料的染色牢度，染后处理也应重视。尤其对咖啡、黑绿等色，除了进行必要的水洗外，对氧化剂的选用也很重要，如果用双氧水或过硼酸钠，将会影响染后皂洗牢度，而用红矶、硫酸铜、醋酸处理，不仅可提高产品的水洗牢度，而且日晒牢度也可得到改善。另外，由于硫化染料分子内含有多硫键，含硫量高，并且分子结构松弛，在湿热和空气中氧的作用下，游离硫释出会逐渐被氧化成硫酸而使织物脆损。因此对经硫化染料染色的织物均需经防脆处理。常用的防脆剂中以尿素和海藻酸钠结合使用效果较好，表3为硫化黑丝光平布(75Kg/卷)卷染工艺实例。
表3 硫化黑卷染工艺实例
注防脆处方可任选一种
工艺条件：卷染10道(90～95℃)→冷水3道→热水4道(约80℃)→冷水3道→透风2道→冷水1道→防脆后处理3道→上卷。硫化蓝容易氧化，而且会产生红边疵病，这是过早氧化的原因，如有发生，可用硫化碱、小苏打进行剥色处理。
4.还原染类料染色
还原染料不溶于水，染色时要在碱性的强还原液中还原溶解成为隐色体钠盐才能上染纤维，经氧化后，回复成不溶性的染料色淀而固着在纤维上。
还原染料是染料中各项性能都比较优良的染料。按其主要化学结构可分为靛类和蒽醌两大类。它的色谱较全，色泽鲜艳，皂洗、日晒牢度都比较高，但因价格较贵，某些黄、橙等色有光敏脆损现象，使其应用受到一定的限制。
(一)还原染料染色过程还原染料染色时，可采用浸染，卷染或轧染。一般纱线及针织物大都用浸染，机织物大都用卷染和轧染，一般都包括下述四个基本过程。
1.染料还原染料的还原过程，也就是还原染料隐色体的生成过程，一般都是在碱性介质中进行的。在还原染料的分子结构中都至少含有两个羰基（＝C=O），它们在强的还原剂连二亚硫酸纳（俗称保险粉）的作用下，羰基被还原成羟基（－OH）。保险粉化学性质非常活泼，在碱性条件下即使温度很低，也可产生较强的还原作用，从而使还原染料被还原为隐色酸。
Na2S204 + 2H2O －→ 2NaHSO3 + 2[H]
2＝C＝O + 2[H] —→ 2 ≥C-OH
反应中生成的羟基化合物就是染料的隐色酸，它也和染料一样不溶于水，但可溶于碱性介质中，成为隐色体钠盐溶液。由于隐色体钠盐不常呈现染料原有的颜色，故被称为隐色体：
≥C-OH + NaOH－→≥C－ONa + H2O
在用保险粉-烧碱法进行染料还原溶解时，应掌握好烧碱、保险粉的用量和还原温度，才能使染料正常还原，否则会使染料产生过度还原或水解以及分子重排等不正常的反应，致使染液破坏，色泽萎暗，染色牢度降低。
2.隐色体上染还原染料经保险粉、烧碱还原溶解成隐色体钠盐后，即对纤维素纤维产生直接性，先吸附于纤维表面，然后再向纤维内部扩散而完成对纤维的上染。由于染液中含有大量电解质，对纤维的直
接性较大，故上染纤维的速率较快，染料的移染性能较差，往往不易染匀。因此，在上染过程中可加入少量缓染剂，如平平加0、牛皮胶等。
3.隐色体氧化上染纤维的隐色体需经空气或氧化剂氧化，转变为原来的不溶性还原染料并回复原来的色泽，其氧化反应如下：
≥C－ONa －→ >C＝O
由于不同类型的还原染料有不同的氧化性能，故应对氧化条件进行适当选择，如用空气氧化，或使用双氧水、过硼酸钠氧化等。
4.皂煮后处理皂煮能将吸附在纤维表面已氧化的浮色去除，使染色织物具有鲜艳的色泽和较好的摩擦牢度。同时，在皂煮过程中，染料分子会在纤维表面发生聚集，进而形成微晶体，可进一步改善染色织物的各项牢度。
（二）还原染料染色方法还原染料可用于棉及涤棉和维棉混纺织物的染色。按染料上染形式不同，可分为隐色体染色法及悬浮体轧染法。另外还有隐色酸染色法，因不常用，故在此不作讨论。
1.隐色体染色法隐色体染色是把染料预先还原成隐色体，在染浴中被纤维吸附，然后再进行氧化、皂洗的一种染色方法。它可分为浸染、卷染和轧染等，目前多用于浸染和卷染。隐色体浸染适用于纱线染色，卷染法染色透芯程度差，有白芯现象。根据染料性质不同，可采取不同的还原方式。
(1)干缸法：在浸染染色时，有的染料还原速度较慢，必须采用较为剧烈的条件来提高染料的还原速率，这种还原方法称为干缸法。
干缸法还原是先将染料用少量水和太古油或拉开粉调成稀浆，然后加入适量温水和规定量的烧碱、保险粉，在规定温度下还原10～15min，待染料充分还原后再经过滤加入含有烧碱、保险粉溶液的染缸中，并冲稀至所需浓度进行染色。由于还原时用水量极少、相当于提高了烧碱、保险粉浓度，加快了染料的还原速率，使还原反应正常完成。
(2)全浴法：这种还原方式适用于还原速率较快的还原染料。其方法是直接将染料放入染槽内，加入规定量的烧碱及保险粉，使染料还原，还原10～15min后即可进行染色。若对这类染料采用较为剧烈的还原条件，则易造成染料的水解或过度还原，影响染色成品质量。
由于还原染料种类较多，结构差异较大，使得每种染料在隐色体染色时被还原的难易就各有不同，所采用的还原方式和烧碱、保险粉用量也各不相同。生产上为了便于应用，一般把隐色体染色的工艺条件分为四类。见表4
表4 常用还原染料隐色体染色工艺条件
上述几种染色分类中，甲法的染色温度比较高，保险粉易于分解，所以用量较多，由保险粉分解产生的酸性物质也多，用以中和它的碱剂用量也随着增多，所以，烧碱的总用量也较多。上述染色方法的分类
是为了应用上的方便，但并不是绝对的，对有些染料来说，两种染色方法甚至三种方法都可使用，工艺条件和烧碱、保险粉用量也可能由于机械设备等各种条件的不同而相差较大。
在目前的生产中，隐色体浸轧和卷染仍有一定的使用价值，主要优点是设备简单，可染中、深色，最适宜小批量、多品种的生产，但生产效率低，匀染性较差，操作要求较高。
2.悬浮体轧染法把未经还原的染料颗粒与扩散剂通过研磨混合，制成高度分散的悬浮液。织物在该液中浸轧后均匀附着在纤维上，然后再用还原液使染料直接在织物上还原成隐色体而被纤维吸收，最后经氧化而固着在纤维上，这种染色方法称悬浮体染色法。此法染料透芯，可以解决白芯问题。
悬浮体染色系连续生产，生产效率高。由于染料以悬浮体形式依靠机械压力进入纤维，从而避免了隐色体浸染中由于上染速率过快而造成的染色不匀的现象。
悬浮体染色的工艺流程：
浸轧悬浮体染液→预烘→烘干→轧还原液→汽蒸→水洗→氧化→皂煮→水洗→烘干。
在悬浮体染色工艺中，对染料颗粒的细度要求较高，通常要求在1～2μm之间。在染液配制时，为了增加轧染液的稳定性和染料对织物的渗透作用，可加入适量扩散剂和渗透剂，为了防止染料发生泳移，还可加入少量的动物或植物胶。还原液中烧碱和保险粉的比例为1:1.2～1.5，具体染色时按染色深度同时调整烧碱和保险粉用量。在浸轧染液时，可采用一浸一轧或二浸二轧。浸轧后织物烘干，然后浸轧还原液并立即进入还原蒸箱，使染料直接在布上还原。为防止附着在纤维上的染料微粒剥落进入还原液，可在还原液中加入一些染料的悬浮体。经还原汽蒸后，织物再经水洗、氧化、皂煮、水洗、烘干，完成整个染色过程。
5.分散染料染色
分散染料是一类水溶性较低的非离子型染料。最早用于醋酯纤维的染色，称为醋纤染料。随着合成纤维的发展，锦纶、涤纶相继出现，尤其是涤纶，由于具有整列度高，纤维空隙少，疏水性强等特性，要在有载体或高温、热溶下使纤维膨化，染料才能进入纤维并上染。因此，对染料提出了新的要求，即要求具有更好疏水性和一定分散性及耐升华等的染料，目前印染加工中用于涤纶织物染色的分散染料基本上具备这些性能，但由于品种较多，使用时还必须根据加工要求选行选择。
（一）分散染料一般性质分散染料结构简单，在水中呈溶解度极低的非离子状态，为了使染料在溶液中能较好地分散，除必须将染料颗粒研磨至2μm以下外，还需加入大量的分散剂，使染料成悬浮体稳定地分散在溶液中。分散染料按应用时的耐热性能不同，可分为低温型、中温型和高温型。其中低温型染料的耐升华牢度低，匀染性能好，常称为E型染料；高温型染料的耐升华牢度较高，但匀染性差，称为S型染料；中温型染料的耐升华牢度介于上述两者之间，又称为SE型染料。用分散染料对涤纶进行染色肘，需按不同染色方法对染料进行选择。
（二）分散染料染色方法由于聚酯纤维具有疏水性强、结晶和整列度高、纤维微隙小和不易润湿膨化等特性，要使染料以单分子形式顺利进入纤维内部完成对涤纶的染色，按常规方法是难以进行的，因此，需采用比较特殊的染色方法。目前采用的方法有载体法、高温高压法和高温热溶法等三种染色方法。这些方法利用了不同的条件使纤维膨化，纤维分子间的空隙增大，同时加入助剂以提高染料分子的扩散速率，使染料分子不断扩散进入被膨化和增大的纤维空隙，而与纤维由分子间引力和氢键固着，完成对涤纶的染色。由于分散染料在水中的溶解度极低，故要依靠加入染料和溶液中的分散剂组成染液。为防止分散染料及涤纶在高温及碱作用下产生水解，分散染料的染色常需在弱酸性条件下进行。
下面分别介绍三种染色方法。
1.载体染色法载体染色法是在常压下加热进行。它是利用一些对染料和纤维都有直接性的化学品，在染色时当这类化学品进入涤纶内部时，把染料分子也同时携入，这种化学药品称为载体或携染剂。
利用载体对涤纶染色的原理是涤纶中的苯环与染料分子中的芳核间有较大分子间引力，涤纶能吸附简单的烃类、酚类等，这些化学品就成为载体。由于载体与涤纶之间的相互作用，使涤纶分子结构松弛，纤维空隙增大，分子易进入纤维内部。同时由于载体本身能与纤维及染料分子产生直接性，不但能帮助染料
溶解，把染料单分子带到纤维表面，增加染料在纤维表面的浓度，而且能减少纤维的表面张力，使运动着的染料分子迅速进入纤维空隙区域，提高了染料分子的扩散率，促使染料与纤维结合，从而完成染色步骤。染色结束后，利用碱洗，使载体完全去除。常用载体有邻苯基苯酚、联苯、水杨酸甲酯等，由于大都具有毒性，对人体有害，目前已很少应用，故这里只作一般介绍。
2.高温高压染色法高温高压染色法是在高温有压力的湿热状态下进行。染料在100℃以内上染速率很慢，即使在沸腾的染浴中染色，上染速率和上染百分率也不高，所以必须加压在2atm（2.02×105Pa）以下，染浴温度可提高到120～130℃，由于温度提高，纤维分子的链段剧烈运动，产生的瞬时孔隙也越多和越大，此时染料分子的扩散也增快，增加了染料向纤维内部的扩散速率，使染色速率加快，直至染料被吸尽而完成染色。
分散染料的高温高压染色方法是一种重要的方法，适合升华牢度低和分子量较小的低温型染料品种。用这类染料染色匀染性好，色泽浓艳，手感良好，织物透芯程度高，适合于小批量、多品种生产，常用于涤棉混纺织物的染色。
分散染料的高温高压染色可在高温高压卷染机和喷射、溢流染色机上进行，适宜于染深浓色泽，染色pH值一般控制在5～6，常用醋酸和磷酸二氢铵来调节pH值。为使染浴保持稳定，染色时尚需加入分散剂和高温匀染剂。
溢流染色机染色工艺举例：
染色处方：
分散染料 X
高温匀染剂 0.2～1.2g/L
扩散剂O 0.5～1g/L
醋酸(98％) 0.5～1.5g/L
还原清洗：
烧碱(360Be) 6ml/L
保险粉 2.5g/L
分散剂 0.1～0.5g/L
工艺流程：
坯布缝头→前处理→染色→还原清洗→热水洗→水洗→脱水→定形。
一般可在50～60℃始染，大约1h后逐渐升温至130℃，染色1～2h，然后充分水洗。染深色时进行还原清洗代替皂洗，可保持染色成品色泽鲜艳。
3.热熔染色法分散染料染涤/棉织物采用热熔法染色与一般浸轧染色相似，先经浸轧染液后即行烘干，随即再进行热熔处理。在200℃高温作用下，沉积在织物上的染料可以单分子形式扩散进入纤维内部，在极短的时间内完成对涤纶的染色。若是涤棉混纺织物，则可通过热熔处理使沾在棉上的染料以气相或接触的方式转移到涤纶上。热熔染色法是目前涤棉混纺织物染色的主要方法，以连续化轧染生产方式为主，生产效率高，尤其适用于大批量生产。热熔染色法的缺点是设备占地面积大，同时对使用的染料有一定的条件限制，染料的利用率较高温高压法低。
热熔染色工艺举例如下（45×45支，浅蓝色，65/35涤/棉细纺织物）：
(1)染色处方
分散蓝2BLN 1.5g/L.
润湿剂JFC lml/L
扩散剂 1g/L
3%海藻酸钠浆 5～1Og/L
使用时，用醋酸或磷酸二氢铵调节pH5～6。
(2)工艺流程
轧染 (二浸二轧，轧余率65%，室温)→预烘(8O～120℃)→热熔(180～210℃，2～1min)→套染棉。
6.不溶性偶氮染料染色
不溶性偶氮染料不溶于水，它是由两个染料中间体组成。其一为偶合剂，是酚类化合物，亦称色酚或纳夫妥。另一种为显色剂，亦称色基。染色时溶解在烧碱中的色酚先上染纤维，然后浸轧色基重氮化溶液，二者在纤维上偶合显色，生成不溶性染料固着在纤维内。此外，还有一种稳定的重氮色基盐称色盐，可直接用于染色。
不溶性偶氮染料给色量高，色泽鲜艳，其中尤以红、紫、蓝、酱色见长。日晒牢度受染色浓度的影响，淡色时较差。摩擦牢度亦较低。大多数染料的氯漂、皂洗牢度较高。
(一)色酚及其打底凡是用以和色基的重氮化合物偶合生成不溶性偶氮染料的酚类偶合剂都称为色酚。色酚多数是萘酚的衍生物，目前使用最多的是色酚AS类，它们多为浅黄色的粉末。
色酚都不能直接溶解于水，而必须在烧碱溶液中形成色酚的钠盐才被溶解。溶解时所用烧碱用量都应超过理论用量，这是为了抑制色酚钠盐的水解和防止空气中二氧化碳及酸性气体的作用。但烧碱的用量也不宜过高，否则会减少色酚的上染，降低得色量。另外，在显色时还容易造成重氮盐的分解。故烧碱实际用量控制在游离碱量为3～5g/L。
色酚上染纤维的过程称为打底。打底液组成如下（轧染）：
色酚AS 13g
太古油 10ml
烧碱（360Be） 13ml
加热水成 1L
色酚溶解有热溶法和冷溶法，常用热溶法。热溶法是先将色酚用太古油调匀，然后加烧碱和热水调成透明体。
色酚打底的工艺条件随染色方法而异，一般浸染时的打底温度为3O～40℃，而轧染时为80℃。经打底后织物宜采用热风或红外线烘燥，烘筒烘燥要控制烘筒温度逐步升高，以防止织物上的色酚产生泳移。打底后的织物不能长时间暴露在空气中，最好用布罩包起来，以防止色酚受到氧化而产生染色疵病。
二)色基及其重氮化色基一般为有机芳香胺类化合物，它不能直接和色酚偶合显色，而必须要与亚硝酸钠及盐酸在低温下通过重氮化反应才能与色酚偶合显色。因此，重氮化反应就是在亚硝酸钠和盐酸作用下，色基分子上的氨基转变重氮基的反应过程：
Ar-NH2 + 2HCl + NaNO2――一→Ar-N＋≡NCl－ + NaCl + 2H2O
重氮化方法有顺法和逆法两种。
顺法就是在色基中先加适量水调合，再加入规定量盐酸，在低温和不断搅拌下缓缓加入亚硝酸钠，使重氮化反应完成。色基大红G、色基橙GC与色基紫酱GBC都可采用顺法。重氮化温度为5～10℃，时间约10min，温度过高、时间过短，都不能得到较好的重氮化结果。为使重氮化反应完全，还需将色基重氮化溶液放置15min左右，临用前加适量的醋酸和醋酸钠。
逆法重氮化是将色基与亚硝酸钠和适量的冷水调成均匀糊状并加冰冷却，然后将它缓慢倾入不断搅拌的冰盐酸溶液中，使反应完成，色基红B等就是采用逆法重氮化的。
色基的重氮化溶液是否稳定关系到染色质量问题。当重氮化反应完全时，其重氮液呈透明液体，当重氮化反应不完全时，溶液变得混浊。为保证重氮化溶液稳定，在溶液中要适当增加盐酸用量，使其呈较强酸性。
有些色基重氮化条件很难掌握，所以染料厂往往将它们预先重氮化，再加入稳定剂，制成色盐出售，如常用的有凡拉明蓝盐VB等。
(三)偶合显色将已打底的织物浸轧显色液，显色液中的重氮化合物就和打底织物上的色酚进行偶合反应，生成不溶性偶氮染料，织物呈现出颜色，这个过程工艺上称为显色。
NaOH
Ar-N=NCl + HO-Ar ——→Ar-N=N-Ar`-OH + NaCl + H2O
色基重氮化合物和色酚偶合能力的强弱与它们的化学结构有关。根据各类色基的偶合能力，凡属偶合能力较强的色基，偶合pH值可控制在3～5，如色基大红G；偶合能力较弱的色基，偶合pH值控制在6～8，如凡拉明蓝盐VB。
显色时，织物上的碱会溶于显色液中，为了维持显色液pH值不超过某一限度，可在显色液中加入适当的抗碱剂。常用的抗碱剂有硫酸铝、硫酸锌、氯化铵等。为了使显色液的pH值在某一范围内，还可加入适当的缓冲剂，如醋酸-醋酸纳等。
(四)轧染显色工艺冰染料轧染显色时，可采用一浸一轧或二浸二轧，依偶合速率快慢而定。轧槽容积宜小，以保证显色液新鲜。显色液必须保持在15℃以下的温度，并避免日光直接照射，防止重氮盐分解。打底织物经轧染显色后经过透风，使色酚与色基的重氮盐充分偶合发色。
显色后的织物经透风后先用大量冷流水充分水洗，去除织物上大部分残余的重氮盐，才能进入热洗和皂洗。对于用硫酸锌等金属盐作抗碱剂的，必须先用3～5g/L硫酸酸洗后，再用冷水充分冲洗，最后才进行皂洗。由于不溶性偶氮染料在织物表面浮色较多，故皂洗工序十分重要，只有经过充分皂洗后的染色织物，才能获得鲜艳的色泽和良好的日晒牢度，并保证一定的耐摩擦牢度。
(五)不溶性偶氮染料染色工艺实例
1.工艺流程
棉布打底→烘干→透风冷却→浸轧显色液→汽蒸→透风→冷洗→热洗→皂煮→热洗→冷洗→烘干。
2.打底液处方
色酚AS 15ml/L
NaOH（360Be） 1ml/L
太古油 20ml/L
3.显色液处方
大红G 11ml/L
HCl（190Be） 22ml/L
NaN02 5.5ml/L
HAc（98%） 4ml/L
平平加O lml/L
4.皂煮液处方
肥皂 5ml/L
纯碱 3ml/L
显色液处方中盐酸及亚硝酸钠用量应根据色基用量而定，醋酸钠用量由盐酸用量来定，醋酸用量根据游离碱浓度而定。以凡拉明蓝盐VB为代表的显色盐，由于它色泽鲜艳，染色牢度好，价格便宜，在生产中应用较为广泛，一般作外衣织物染色用。但这种蓝布因受气候潮湿和日晒的影响，日久会产生褪色泛红的现象，影响了色泽的鲜艳度。若在轧染显色后加以汽蒸，并采用相应的措施，可在一定程度上得到改善。
活性染料轧染染棉实验(塔色样卡) 3 掌握了解活性染料轧染染棉工艺及配色的特点 重点：二浴法轧染工艺 难点：二浴法轧染配色 操作
活性染料轧染染棉工艺 一、化料 二、计算 三、二浴法工艺： （一）工艺流程 （二）工艺处方 （三）工艺条件 （四）工艺操作 实验报告
1 第一课时 一、化料 １、活性染料红、黄、蓝每种化500ml ，浓度为30g/l 。（称15g 化500ml ） ２、Na 2SO 4 200 g/l 与 Na 2CO 3 40g/l 合化（称Na 2SO 4100g 和Na 2CO 320g 化500ml ） 二、计算 计算染液体积:V=10g/l ×30×10-3 l ／30g/l=10ml 加水:30-10=20ml 根据具体配方加染液.(附加页) 三、二浴法活性染料轧染染棉工艺 （一）工艺流程 织物准备→浸轧染液→烘干→浸轧固色液→汽蒸→水洗→皂洗→水洗→烘干 （二）工艺处方 １、轧染液： 活性染料 X g/l 水 Y 合成 30ml ２、固色液（倒入）： Na 2SO 4 200 g/l Na 2CO 3 40g/l 合成 30ml （三）工艺条件 １克织物 二浸二轧
烘干温度：80 ℃ 烘干时间: 5 min 汽蒸温度：130℃(包膜) 汽蒸时间：2 min （四）工艺操作 １、织物准备 ２、浸轧染液（二浸二轧），使织物带液均匀，并具一定轧余率。 ３、烘干：加热均匀，用夹子夹住。 ４、浸固色液，或将固色液倒于织物上，用薄膜包好，挤干膜内空气。５、汽蒸：将织物放于130℃烘箱内蒸2 min。 ６、水洗 ７、皂煮 肥皂 2 g/l 织物1g/块 T 95℃ t 5 min 浴比1:50 ８、水洗 ９、烫干 第二、三、课 重复实验 配色实验 教师巡回指导 小结 药品仪器整理 卫生打扫 实验报告 2
233 n 第七章分散染料染色 7-1 引言 分散染料是… 一分散染料的发展 分散染料的发展是随着纤维发展而发展的。 分散染料的产生与发展是始于醋酯纤维的应用： 1 醋酯纤维用染料：分子结构小，水溶性小的染料； 2 聚酯纤维染色用染料； 3 新型差别化纤维，仿真丝产品，超细纤维染色用染料； 4 碱性浴染色的分散染料。 二分散染料的结构特点 1 结构特点 2 按应用性能分类 三分散染料发展趋向 1 多能化－染料能够同时上染涤纶及其混纺纤维 2 大分子化－适用于高温高压或热熔法染色、牢度高 3 杂环化－染料发色鲜艳且染色性能良好 7-2 分散染料的结构和性能 一化学结构和颜色的关系 以单偶氮结构染料为例： R1为吸电子基，R2、R3为H或吸电子基； R4、R5为H或供电子基； R6、R 7 为H或烷基及烷基的进一步取代基。 偶氮基的左侧为含吸电子基的重氮组分，右侧为含供电基的偶合组分。 1 重氮组分吸电子基吸电子性效应愈强，偶合组分供电子基供电子性愈强，深色效应愈明显。 2 改变偶合组分氨基上取代基引起深色效应。 3 取代基的空间位阻效应… 二 化学结构和日晒牢度的关系 染料的光褪色不但和染料的化学结构有关，也和染料的聚集态、所染纤维材料的性质以及大气条件等因素有关。 1 光褪色机理 这是一个亲电加成反应，-N=N-邻位上的电子云密度↑，利于反应，而导致日晒牢度下降。 2 染料结构与日晒牢度关系 R6 R7 R 5 3
①对偶氮结构染料，引入吸电子基，日晒牢度↑； ② ③蒽醌结构日晒牢度普遍较偶合氮类好，蒽醌1位上氨基碱性越小，日晒牢度相对较高； ④同样染料对不同纤维染色，日晒牢度可能不同。 三化学结构和升华牢度的关系 升华牢度：… 1 对于偶氮结构染料，极性基团对升华牢度影响较分子量影响大。极性越强，分子量越大，升华牢度越好；重氮组分，偶合组分上引入极性基团均使所升华牢度提高。 2 对于蒽醌结构而言，分子量影响大于极性基团影响，一般随分子量增大，极性基团增多，升华牢度提高。 3 过多的极性基团引入，将导致染料对聚酯纤维亲和力下降，影响上染率。 4 升华牢度好，扩散、匀染性较差。 7-3 分散染料染色性能和染色原理 一分散染料溶液特性和染色性能：分散染料溶液中含有：染料原分子、不同晶体染料、染料颗粒、少量离子态染料，处于动态平衡。（一）分散染料分散性 1 分散剂的分散机理 ①染料晶面吸附分散剂，使晶面带负电而形成双电层； ②分散剂亲水基与水结合形成水合层，提高稳定性； 2 影响分散性的因素 ①分散剂与扩散剂… ②温度－T升高导致分散剂（尤其是非离子表面活性剂）稳定性下降 ③钙/镁离子、中性电解质及阳离子物质会使染料的分散稳定性降低 ④染液中的染料浓度过高，染液循环速度快，升温速率快，也会使分散液的稳定性降低。 （二）分散染料溶解性 分散染料分子中弱极性基团含量较高，赋予染料一定的溶解性；溶解度过大，会影响上染率。 影响分散染料溶解度因素： ①分散剂（关键） ②T升高，分散稳定性下降，但溶解度升高 ③染料细度染料晶体颗粒小，溶解度大。 ④晶体结构晶型转变…；晶体增长和晶体析出现象使染料难于向纤维内部扩散，染料的上染速率降低，易产生染色不匀（色斑）等疵点；结晶增长，溶解度下降。 ⑤染料的分子量与极性
活性染料染色操作注意事项 1、为什么化料时要求先用少量冷水调浆，化料温度不能过高？ （1）先用少量的冷水调浆目的是使染料容易充分湿透，如果直接把染料倒入水中即染料外层形成胶状，把染料颗粒包起来，使染料颗粒内部难湿透难以化开，所以应先用少量冷水调浆，再用热水来化开。 （2）化料的温度过高，就会引起染料的水解，降低染料固色率。 2、加料时为什么要缓慢均匀？ 这主要是防止染料上染太快，如果一次性快速加入染料，便上染速率过快,会使纤维外层深，里面浅容易造成色花或条花。 3、加完染料后为什么要上染一定时间（如：10min）后方开始加盐？ 盐是促染剂，当染料上染到达到一定程度时，已经达到饱和难以继续上染加盐是为了打破这种平衡，但加盐促染前还要10—15min左右的时间进行，染料才能充分渗透均匀，否则易引起条花，色花。 4、为什么加盐要分次加？ 分次加盐的目的是为了均匀促染，以免促染太快，造成色花。 5、加盐后为什么要进行一定时间（如20分钟）才能固色。 主要有两个方面的原因：A、是让盐在缸内溶解均匀，充分促染B、是让促染进入上染饱和达到平衡后，再加碱固色以达到最高上染量。 6、加碱为什么成为“固色”？ 活性染料加盐只有促染作用，但加碱会激发活性染料的活性，使染料与纤维在碱性条件下发生反应（化学反应）从而使染料固着在纤维上，所以称“固色”也由于这一种固色发生化学反应，达到较高的牢度。一旦固色色花印难以均匀。 7、加碱为什么要分次加入？ 分次加入的目的是为了使固色均匀，防止色花。 如果一次性加入易造成局部残液过高浓度与纤维反应加快，会容易引起色花。 8、加料时为什么必须先关汽？ a.加料前先关汽目的是为了减少条差防止色花。 b.控缸升温时两边温度超过3℃染色有影响，超过5℃出现条花，超过10℃停 机进行维修。 c.有人测试过，拉缸是汽后立转10—15分钟缸内前后左右温度基本均匀，并等于表温，所以加料，不管氯煮时加入H202还是染色时家染料盐、纯碱，都应先关汽才加料。 9、加碱后为什么确保工艺保温时间？ 保温时间应从加完碱后，并升温到工艺保温温度时才开始计算保温时间，只有按工艺保温时间剪板，质量才有保证，因为保温时间制定是根据一定用量染料需要多少时间进行反应确定的化验室也是这个时间打样的。 10、几种不按工艺规定剪板造成质量不稳定情况。 u时间未到“对”色剪板。 由于打板问题计料称料问题，布重浴比等问题都会造成色偏差，时间未到已经“对”色这种不正常性情况应报告班长或工艺员，不管怎样，缩短工艺，保温时间，染料反应未充分，颜色上染不变，上不均匀，没有丰满感，牢度也成问题。 u提早剪板，补料不准确。
扎染实验小结扎染古称扎缬、绞缬、夹缬和染缬，是中国民间传统而独特的染色工艺。织物在 染色时部分结扎起来使之不能着色的一种染色方法，中国传统的手工染色技术之一。 在扎染课程开始之前，我和同学们一样对扎染有着颇为浓厚的兴趣。并且认为扎染是很容易的事情，但通过自己亲手制作实践体验以后才发现其实扎染并不简单。首先因为染料的原因选择扎染的面料时就需要全棉的白色布料，而且要考虑到面料的厚薄。面料过厚容易使染料染色时不能完全渗透其中，同样的，面料过薄会使染料过于渗透面料，致使面料上的图案变糊等等。而且除厚薄外，面料的柔软程度也需考虑到，若是面料太硬在接下来的扎结过程中也较易出现扎的不紧等情况。面料不宜有弹性，弹性面料会影响扎花效果。 扎染工艺分为扎结和染色两部分。它是通过纱、线、绳等工具，对织物进行扎、缝、缚、缀、夹，等多种形式组合后进行染色。其目的是对织物扎结部分起到防染作用，使被扎结部分保持原色，而未被扎结部分均匀受染。从而形成深浅不均、层次丰富的色晕和皱印。织物被扎的愈紧、愈牢、防染效果愈好。它既可以染成带有规则纹样的普通扎染织物；又可以染出表现具象图案的复杂构图及多种绚丽色彩的精美工艺品，稚拙古朴，新颖别致。扎染以蓝白二色为主调所构成的宁静平和世界，即用青白二色 的对比来营造出古朴的意蕴，且青白二色的结合往往给人以“青花瓷”般的淡雅之感，而平和与宽容更体现在扎染的天空中。 在面料选好后便是扎结工艺了，我的第一幅作品因为没有经验，所以在绘图的过程中图案的选择 比较复杂，细小琐碎的东西比较多，而且比较密集。致使在接下来缝制图案的过程中花的时间比较多，然而最后的结果却并不如意，图案的线条很模糊。导致这样的结果，首先一个问题是扎结的时候扎的不够紧，其次就是图案的选择上最好不要太过复杂繁琐。图案和图案之间要有一定的间隔，如果图案间太密集，扎结到最后容易使图案间堆积起来，那样会使染料很难进入到图案间的面料里，容易导致留白或是染色不均匀。另一点是在缝制的时候每一针之间的间距要控制好，不要间距太大，那样容易把染料渗进去。 扎结完之后就要染色了，染色首先就是要把扎好的面料浸泡在水中一会儿，再捞出拧干后放入已 经煮沸的染盆中染煮。染煮的时候要注意几点，第一，要适当的翻动面料使之着色均匀；第二，如若包有保鲜膜，那么在翻动面料是就要小心不要把保鲜膜弄破；第三，再染多色面料时要先染浅色再染深色；另外很重要的一点是要控制好染煮的时间，尤其是多色面料染煮时，时间上的变化会使颜色有较大的差异。 染煮后将面料清洗完一定要注意将面料晾干后再烫平，否则会使面料出现较大的颜色不匀和变色 的情况。 整一个扎染的过程还是比较有趣的，在这个过程中所累积的经验和知识对我本身而言是很有帮助的，总而言之是受益良多的一次实践。篇二：实验报告 武汉职业技术学院实验报告 实验名称多色扎染及染色成绩： 服工10302 班 作者郭丹 日期 2012/5/24 指导教师: 解子燕
分散染料染色（一） 教学目标： 知识目标： 1、涤纶的结构特点和染色性能 2、分散染料的主要性能及分类 能力目标：培养学生自主学习的能力。 情感目标：培养学生持之以恒的学习态度。 教学重点：涤纶的染色性能 教学难点：分散染料的主要性能 教学方法：讲授法 教学过程： 一、组织教学 二、复习导入 上节课已经讲完酸性染料染色的相关知识。到目前为止，我们学的染料主要是溶于水的（除还原染料），这次课，我们开始讲一种非离子型染料染料——分散染料。 三、新授 （一）概述 ?分散染料特点 –相对分子质量小，结构简单，不含水溶性基团，是疏水性较强非离子染料，染色时依靠分散剂的作用以微小颗粒状分均匀地分散在染 液中。 –染色困难，采用高温高压法、热熔法、载体法 –加入阴荷分散剂，如分散剂NNO，不能在同一浴中使用阳荷性助剂和阳离子染料 –色泽鲜艳，耐洗牢度优良，用途广泛 ?按化学结构分散染料绝大部分属偶氮和蒽醌两类(占染料品种总数的85％以上) ?分散染料的应用 ?涤纶及其混纺织物、锦纶、腈纶、醋酯纤维、丙纶、氯纶、氨纶?疏水性较强的纤维适宜选用疏水性较强的分散染料 （二）涤纶的结构特点和染色性能 1、涤纶的结构特点
涤纶是由聚对苯二甲酸乙二醇酯经熔融纺丝而成。 ?分子中没有羟基、氨基等亲水性基团和强的极性基团，只有极性很小的酯基（除端基外），吸湿中心很少，所以吸湿性很差，是一种疏水性很强的纤维。 ?回潮率0.4~0.5%，不到棉纤维回潮率的1/5。 涤纶纤维分子链上无大的侧链和侧基，线形状态良好，分子排列整齐，结晶度高，无定形区结构比较紧密，纤维分子间的微隙小，没有适当容纳染料分子的空隙，在纤维表面还有结构紧密的表皮层。 ?涤纶属于热塑性纤维 ?Tg：结晶度↑，Tg↑ –水中：少量水分子进入纤维内部，发生增塑作用，使Tg↓ –热处理：微结构变化，Tg变化 ?T> Tg，无定形区的分子链段发生运动，微隙增多并增大 ?当染色达到一定温度时，孔隙增大，染料分子才能进入纤维 内部，此时上染速率明显提高。 2、涤纶的染色性能和方法 ?染料的选择 –疏水性——选择疏水性染料 –结构紧密——选择分子结构简单，相对分子质量小的染料 ∴选择分散染料 ?染料方法的选择 –结构紧密，Tg较高——选择高温染色，增大染料分子的动能，改进纤维的扩散性。 ∴选择高温高压染色法及热熔染色法 ?涤纶软化点：230~240℃。熔点：260℃ ?染色温度：100~220℃ ?选择升华牢度好的染料 –降低Tg——加入载体，使涤纶增塑、溶胀，降低Tg，低温染色 ∴选择载体染色法 小结：主要讲了分散染料的染色特点、涤纶的结构特点及染色性能。 作业：预习并思考分散染料染涤纶的机理。
棉织物的活性染料染色 姓名：商倪锋学号：08139126 班级:轻化工程081班 同组者：史千千 摘要：本实验采用活性艳蓝K--GR对全棉植物进行染色，染色后对活性染料的固色率和吸尽率的测定。 关键词： 活性染料，染色棉织物固色率吸尽率 Dyeing of cotton with active dyes Abstracts：in this paper，we use ReactivebrilliantblueK-GR dyeing cotton, after dyeing we use equipment to evaluate the fixation and exhaustion rate. The result show that reactive dyes on cotton fabric has not a higher exhaustion .fixation and low luster . . 前言： 棉织物是目前纺织市场应用最多的纤维之一，染棉织物可以用直接染料，活性染料进行染色，用直接染料染色后水洗牢度较差，很难达到客户的要求，同时在染色的过程中对染料的浪费也比较严重，吸尽率和固色率都比较低，本实验以活性艳蓝K--GR为染料对棉织物进行染色同时来测定活性染料的吸尽率和固色率。 一、实验目的 1、行选取染料及设计工艺，掌握活性染料对棉的染色过程，巩固所学的活性染料对棉纤维染色的基本理论知识，学会自己设计工艺处方和工艺条件，并进行染色试验。 2、会活性染料吸尽率和固色率的测定 二、实验原理 1、染色原理: 活性染料是一种含有能与纤维起反应形成共价键的活性基团的染料，常见的活性基团有二氯均三嗪型、乙烯砜型和一氯均三嗪型等三种，它们的反应能力各不相同，所以采用的工艺条件也不同，分别采用低温、中温和高温进行染色。 活性染料染色时通过纤维对染料的吸附、染料扩散进入纤维内部达到上染平衡，加入碱后，染料开始与纤维发生反应而固着，并重新达到一个平衡。染后进行皂煮，除去并未与纤维固着的染料或水解染料，提高色泽的鲜艳度。
实验一：细菌、放线菌的形态 观察与革兰氏染色 姓名:陈虹邑 学号：200911233012 系别：生物科学与生物技术 班级：周二第一组 试验日期：2011年9月13日 同组成员：邢悦婷呼波
一、实验目的及意义 1、巩固油镜的使用; 2、掌握细菌形态观察的基本方法； 3、了解细菌的基本形态和结构。 4、了解革兰氏染色的原理； 5、初步掌握细菌涂片的方法； 6、掌握革兰氏染色的方法； 7、掌握放线菌的涂片方法； 8、观察基内菌丝、气生菌丝和孢子丝。 二、实验材料与方法 【实验材料】 菌种：溶血链球菌(Strptococcus haemolyticus),螺菌(Spirillum sp.) ,巨大芽孢杆菌(Bacillus megaterium), 苏云金芽孢杆菌(Bacillus thuringiensis), 普通变形菌(Proteus vulgaris), 丙酮丁酸梭菌(Clostridium acetotylicum), 褐球固氮菌(Azotobacter chroococcum)等细菌永久装片，放线菌5406，金黄色葡萄球菌 （staphulococcus aureus），大肠杆菌（E. coli） 试剂：香柏油、无菌水、结晶紫、番红或沙黄、95%酒精、碘液 仪器及用具：显微镜、擦镜纸、吸水纸、小滴管，接种环、载玻片、盖玻片、酒精灯 【实验方法】 细菌的观察 1、在载玻片上滴一小滴水，用接种环，采用无菌操作，将细菌挑起，涂到载玻片 上，盖上盖玻片。 2、用显微镜对细菌进行活体观察。观察时先用低倍镜，再用高倍镜，有必要的话， 再用油镜观察。 3、观察细菌的永久装片，观察时先用低倍镜，再用高倍镜，有必要的话，再用油 镜观察，找到细菌的各种结构。
一、实验目的 (1)自行选取染料及设计工艺，掌握活性染料对棉的染色过程，巩固所学的活性染料对棉纤维染色的基本理论知识，学会自己设计工艺处方和工艺条件，并进行染色试验。 (2)学会活性染料吸尽率和固色率的测定 二、实验原理 (1)染色原理:活性染料是一种含有能与纤维起反应形成共价键的活性基团的染料，常见的活性基团有二氯均三嗪型、乙烯砜型和一氯均三嗪型等三种，它们的反应能力各不相同，所以采用的工艺条件也不同，分别采用低温、中温和高温进行染色。 活性染料染色时通过纤维对染料的吸附、染料扩散进入纤维内部达到上染平衡，加入碱后，染料开始与纤维发生反应而固着，并重新达到一个平衡。染后进行皂煮，除去并未与纤维固着的染料或水解染料，提高色泽的鲜艳度。 活性染料浸染的上染曲线 由于活性染料在水溶液中要发生水解，从而影响活性染料的利用率，为了改善上述情况，现在开发出双活性基团甚至三活性基团的活性染料，可以使活性染料的固色率达到80%以上。 双活性基染料常见的有：含两个相同的一氯均三嗪型如国内KE型活性染料；含一个一氯均三嗪、一个为乙烯砜型的染料如国内M型活性染料。 (2) 固色原理: 活性染料与棉纤维的反应在碱性条件下，纤维素能形成纤维素负离子，能和活性染料发生亲核取代、加成反应，进而形成染料--纤维共价键，二氯均三嗪型较活泼，只需在较低温度下即可反应，而一氯均三嗪型则需在温度较高、碱性较强条件下才能反应。影响此反应的因素有很多。染料与纤维与水的反应为平行反应，因为水也是亲核试剂，反应条件机理相同。染料一经水解即失去与纤维的反应能力，固色率大为降低。从反应动力学研究得到，固着反应比水解反应快40倍左右，染色时PH一般为10~11为宜，X型可用碱性较弱的小苏打，对K型，则采用Na2CO3、Na3po4，甚至NaOH。染色温度具体根据不同染料性能而定。促染用元明粉，加入要掌握一多二早，分批加入的原则。浴比尽可能小些，以提高固色率。水解染料的存在，对纤维有一定的亲和力，但不够大，它会染着于纤维上，皂煮时不能完全煮下来，有时还会污染到其它纤维，特别是KN型染料耐碱牢度不高，易造成污染现象。水解染料的存在也是湿摩牢度较低的重要原因 ( 3 ) 加盐促染原理: 三、给定实验材料、药品及仪器 材料：丝光漂白棉布（各2g、8块） 药品：活性艳蓝K--GR，无水硫酸钠、碳酸钠、净洗剂EL-C
染料化学实验 实验一 合成酸性橙Ⅱ 用途：羊毛、蚕丝、皮革等的染色。 一、 反应 1、重氮化反应 NH 2SO 3Na + 2HCl + NaNO 2SO 3- N=N +Cl - + 2NaCl + 2H 2O 10℃ 2、乙萘酚的溶解 -OH + NaOH -ONa + H 2O 3、偶合反应 SO 3- N=N +Cl --ONa NaO 3S-N N OH ++ HCl 二、 主要原料 1、对氨基苯磺酸 8.7克 2、30%HCl （d=1.15） 18.3克 3、NaNO 2 3.5克 4、30%NaOH （d=1.33） 7.4克 5、乙萘酚 7.3克 6、食盐 约7.5克 7、碳酸钠 2.7克 8、尿素
三、实验方法 1、重氮化 ⑴在150ml烧杯中，加入55ml水，8.7克对氨基苯磺酸，2.7克碳酸钠，加热使其全部溶解。冷却后，再加入溶于8ml水的3.5克NaNO2的溶液，搅拌，备用。（用手搅即可） ⑵在250ml烧杯中，加入40ml水，再加入16ml 30%HCl搅匀，冰浴冷却，控制温度在10℃~15℃。将上述混合液于10~15分钟内均匀加入。加完后保持此温度，继续搅拌30分钟，得重氮盐白色悬浮液。 用刚果红试纸检测呈兰色，显示悬浮液保持酸性。加入少量尿素破坏过量的亚硝酸。 2、偶合 在400ml烧杯中，加入60ml水，7.3克乙萘酚，在搅拌下加入6ml 30%NaOH，升温到80℃，使其全部溶解。然后把此溶液倒入已经备有冰浴冷却，电动搅拌的500ml搪瓷烧杯中，使其冷却至8℃，加盐2克，快速加入重氮盐全部量的1/2，此时pH为8~10，再加盐3克，然后将剩余的1/2重氮盐控制在10分钟内均匀加完，并随时用液碱调pH≥8。加完重氮盐，继续搅拌30分钟，再加盐2.5克，并用HCl调染液pH= 7。继续搅拌约30分钟，直至重氮盐消失时为偶合终点。（用H酸作渗圈实验）。 偶合完成后染料应全部析出，用水抽过滤，得橙红色滤并，自然干燥，作实验三染色之用。
实验二普通光学显微镜的使用及细菌的简单染色和革兰氏染色普通光学显微镜的使用 一、实验目的 以染色玻片及活菌为例，熟练掌握显微镜油镜的使用方法。 二、显微镜油镜使用的原理 1 普通光学显微镜的基本构造 （1）光学部分: 接目镜、接物镜、照明装置(聚光镜、虹彩光圈、反光镜等)。它使检视物放大, 造成物象。（2）机械部分: 镜座、镜臂、镜筒、物镜转换器、载物台、载物台转移器、粗调节器、细调节器等部件。它起着支持、调节、固定等作用。2 显微镜的放大倍数和分辨率（1）放大倍数=接物镜放大倍数×接目镜放大倍数 （2）显微镜的分辨率：表示显微镜辨析物体（两端）两点之间距离的能力，可用公式表示为： D=λ/2n·sin(α/2 ) 式中D：物镜分辨出物体两点间的最短距离。 λ：可见光的波长（平均0.55μm） n: 物镜和被检标本间介质的折射率。 a：镜口角（即入射角）。3 油镜使用的原理 油镜，即油浸接物镜。当光线由反光镜通过玻片与镜头之间的空气时，由于空气与玻片的密度不同，使光线受到曲折，发生散射，降低了视野的照明度。若中间的介质是一层油（其折射率与玻片的相近），则几乎不发生折射，增加了视野的进光量，从而使物象更加清晰。 三、实验材料 1 显微镜、香柏油、二甲苯、擦镜纸、吸水纸、盖玻片、接种环、酒精灯等。 2 细菌三种形态的玻片染色标本。 3 培养12-18h的枯草芽孢杆菌。四、实验方法与步骤 1 染色细菌玻片的油镜观查 （1）用前检查：零件是否齐全，镜头是否清洁。 （2）调节光亮度。 （3）低倍镜观察：先粗调再微调至物象清晰。
（4）转入中倍、高倍观察，每一不只需调微调旋纽即可看到清晰的物象。 （5）油镜观察：高倍镜下找到清晰的物象后，旋转转换器，在标本中央滴一滴香柏油，使油镜镜头浸入香柏油中，细调至看清物象为止。 （6）绘出所观察到的细菌形态图像。 （7）、换片：另换新片观察，必须从（3）步开始操作。 （8）、用后复原：观察完毕，上悬镜筒，先用擦镜纸擦去油镜头上的香柏油，然后再用擦镜纸沾取少量二甲苯擦去残留的油，最后用擦镜纸擦去残留的二甲苯，后将镜体全部复原。 2 活菌制片观察 取一张干净的载玻片，在其中央滴上一滴干净的蒸馏水，取培养12-18h的枯草芽孢杆菌一小环，在水滴上反复涂抹至菌体充分分散，盖上盖玻片，用吸水纸吸去多余的水分，按照油镜的使用步骤，观察草芽孢杆菌形态，边观察边绘图。 五、实验报告 油镜使用的原理 六、思考题 1 油镜与普通物镜在使用方法上有何不同？应特别注意些什么？ 2 使用油镜时，为什么必须用镜头油？ 3 镜检标本时，为什么先用低倍镜观察，而不是直接用高倍镜或油镜观察？ 七、实验注意事项 1 不准擅自拆卸显微镜的任何部件,以免损坏。 2 镜面只能用擦镜纸擦，不能用手指或粗布，以保证光洁度。 3 观察标本时，必须依次用低、中、高倍镜，最后用油镜。当目视接目镜时，特别在使用油镜时，切不可使用粗调节器，以免压碎玻片或损伤镜面。 4 观察时，两眼睁开，养成两眼能够轮换观察的习惯，以免眼睛疲劳，并且能够在左眼观察时，右眼注视绘图。 5 拿显微镜时，一定要右手拿镜臂，左手托镜座，不可单手拿，更不可倾斜拿。 6 显微镜应存放在阴凉干燥处，以免镜片滋生霉菌而腐蚀镜片。 细菌的简单染色和革兰氏染色 一、实验目的 1 学习微生物涂片、染色的基本技术，掌握细菌的简单染色方法及革兰氏染色。 2 了解革兰氏染色法的原理及其在细菌分类鉴定中的重要性。 二、实验原理 1 简单染色的原理
第五节酸性染料染色 ?酸性染料通常以磺酸钠盐的形式存在，极少数以羧酸钠盐存在。 ?在染料发展初期需要在酸性条件下染色，故习惯上称为酸性染料。 ?结构比较简单，多数为单偶氮结构，少数为双偶氮结构 ?是一类很重要的染料，品种很多，具有色谱齐全、色泽鲜艳等特点。 ?对纤维素纤维直接性很低，只有少数结构复杂的可以上染纤维素纤维 ?主要用于羊毛、蚕丝等蛋白质纤维以及聚酰胺纤维的染色和印花，还可用于维纶、皮革、 纸张、木材、食品的染色或着色和制备墨水等。 ?酸性染料的湿处理牢度和耐日晒牢度随品种不同有很大的差异，一般中深色都要经过固 色处理以达到湿处理牢度 按应用性能分类: ?（1）强酸性浴染色酸性染料（匀染性酸性染料） ?（2）弱酸性浴染色酸性染料（半匀染性或半缩绒性酸性染料） ?（3）中性浴染色酸性染料（耐缩绒性酸性染料） 一、对羊毛、蚕丝和锦纶的上染机理 ?均含有氨基和羧基，具有两性性质，具有等电点 等电点—当溶液在某一pH值时，纤维中电离的氨基和羧基数目相等，纤维不带电荷。 ?当pH值低于纤维等电点时，质子化氨基数量大于离子化羧基数量 ?反之，则相反 ?在不同的pH值情况下，带电情况如下 ? 1.酸性条件 ?酸性染料阴离子被蛋白质纤维和聚酰胺纤维上带正电荷的氨基所吸引，借助离子键的结 合而染上纤维 ?加入食盐或硫酸钠起到缓染作用，还能增进染料解吸，增进染料移染性能，提高匀染效 果。 ?染料吸附过程
? 2.中性条件 ?纤维带有较多负电荷，染料阴离子必须克服较大的静电斥力才能上染纤维，类似直接染 料 ?染料依靠范德华力和氢键和纤维结合。 ?加入中性电解质起促染作用，促染机理与直接染料相似。 3. 染料上染特点 （1）强酸性浴染色酸性染料（匀染性酸性染料） ?结构简单，相对分子质量较小，与纤维的范德华力和氢键力较小，染料与纤维的结合主 要是离子键的结合 ?对纤维染色，存在染色饱和值——按纤维氨基计算所得的数值。 ? A. 染浴酸性较弱 ?NH3+的数量较少，纤维所带正电荷少，染料与纤维分子间的库仑引力较小，染料的上 染速率和上染百分率较低 ? B.酸用量增加 ?NH3+的数量增加，所带正电荷增加，染料与纤维分子间的库仑引力增加，染料的上染 速率和上染百分率增加 ? C.染色条件 ?pH值范围：2～4 ?中性盐：降低库仑力，缓染 （2）弱酸性浴染色酸性染料（半匀染性或半缩绒性酸性染料） ?结构较复杂，染料与纤维之间有较大的范德华力和氢键力 ?若pH值在强酸性条件，染色速率过快，易造成染色不匀 ?弱酸性染料染色饱和值，超过按纤维中氨基含量计算的饱和值，这主要是由于染料与纤 维之间的范德化力和氢键的作用结果 ?染色pH值 ?（1）一般在4～6，弱酸性 ?（2）等于等电点时（羊毛4.2~4.8）——纤维不带电荷，染料靠范德华力和氢键力上染， 上染后染料阴离子再与纤维中的NH3+成离子键结合 ?（3）在等电点以上染色，羊毛带负电荷，染料与纤维之间存在库仑斥力，染料依靠范 德华力和氢键力上染纤维。然后，染料与纤维通过离子键、范德华力和氢键力结合在一起，结合较牢固，湿处理牢度较好 （3）中性浴染色酸性染料（耐缩绒性酸性染料） ?相对分子质量更大，染料与纤维之间有较大的范德华力和氢键力，有超饱和染色现象。 ?在中性条件下，存在较大的电荷斥力，通过范德华力和氢键力上染。 ?中性盐：促染，提高上染速率和上染百分率 ?结合：范德华力和氢键力，结合较牢固，湿处理牢度较好 二、羊毛、蚕丝和锦纶的染色工艺 1.羊毛染色 ?由于羊毛的鳞片结构，升高温度有助于上染 ?高温保温可提高移染性和染料扩散速率，有助于匀染，需要长时间沸染 ?可使用元明粉等中性盐作缓染剂 2.蚕丝染色 ?酸性染料是蚕丝染色的主要染料 ?丝素对酸稳定性较低，在强酸性条件下，蚕丝的光泽、手感、强力都会受到影响 ?一般不使用强酸性染料 ?pH值控制在等电点（丝素3.5~5.2)附近，一般为4～4.5，使用醋酸－醋酸钠缓冲体系?为防止沸染条件下，织物擦伤，光泽变暗，一般采用95℃染色 ?蚕丝无鳞片层，无定形区结构较松弛，水中膨化剧烈 ?染料扩散容易，上染速率较高，温度越高，上染越快——逐渐升温，提高匀染 ?一般使用非离子型的平平加作匀染剂 ?染色鲜艳，但湿处理牢度比羊毛低，需使用阳离子型固色剂固色
微生物的革兰氏染色 一、实验目的： 1、学习并初步掌握革兰氏染色法； 2、了解革兰氏染色的原理； 3、巩固显微镜的使用。 二、实验原理： 革兰氏染色是细菌学中最重要的鉴别染色法。染色步骤分为四个部分： 1、初染：加入碱性染料结晶紫固定细菌图片； 2、媒染：加入碘液，碘与结晶紫形成一种不溶于水的复合物； 3、脱色：利用有机溶剂乙醇或丙酮进行脱色； 4、复染：复红配成碳酸复红作为复染剂。 成分占细胞壁干重的% 革兰氏阳性细菌革兰氏阴性细菌肽聚糖含量很高（50~90）含量很低（~10） 磷壁酸含量较高（<50）无 类脂质一般无（<2）含量较高（~20） 蛋白质无含量较高G-和G+细胞壁的比较： 1、阳性（G+）菌细胞壁特点：细胞壁厚，只有一层，主要由肽聚糖构成，肽聚糖含量高，结构紧密，脂类含量低。当乙醇脱色时，细胞壁肽聚糖层孔径变小，通透性降低，结晶紫和碘的复合物被保留在细胞壁内，复染后仍显紫色（如芽孢杆菌）。 2、阴性（G-）菌细胞壁特点：细胞壁薄，由两层构成，内壁层和外壁层，细胞壁中脂类中脂类物质含量较高，肽聚糖含量较低，网状结构交联程度低，乙醇脱色时溶解了脂类物质，通透性增强，结晶紫与碘的复合物易被乙醇抽提出来，因此，革兰氏阴性菌细胞被脱色，当复染时，脱掉紫色的细胞的细胞壁又着上红色（例如大肠杆菌）。 三、实验步骤： 1、取一个载玻片，将其洗净并沿一个方向擦拭干净，直至液体不再其上收缩为止；将接种环整平，用灼烧过的接种环在混匀的菌种中取菌，按常规方法图片，应涂大，不宜过厚。 2、将涂片用火焰固定，不宜烤得太狠，否则菌种呈假阳性。 3、滴加1滴结晶紫染液，染色1min，水洗。 4、滴加革兰氏碘液，作用1min，水洗 5、滴加脱色乙醇，脱色30~40s，不宜脱色太狠，否则菌种呈假阴性。 6、水洗，滴加番红复染液，复染1min，水洗，晾干 7、镜检并拍照。 四、注意事项： 1、选用活跃生长期菌种染色，老龄的革兰氏阳性细菌会被染成红色而造成假阴性。 2、涂片不宜过厚，以免脱色不完全造成假阳性。 3、脱色是革兰氏染色是否成功的关键，脱色不够造成假阳性，脱色过度造成假阴性。实验结果与讨论： 1、结果： 高倍镜下观察的菌体图像：
染料基础知识之：酸性染料 导语 传统的酸性染料是指染料结构中含有酸性基团的水溶性染料，通常在酸性条件下染色。一、酸性染料概述 1、酸性染料的历史： 1868年，出现了最早的酸性染料三芳甲烷类酸性染料，其染色能力强但牢度欠佳；1877年，用于羊毛染色的第一只酸性染料酸性红A合成，其基本结构被确定； 1890年后，蒽醌结构的酸性染料发明，其色谱也越来越全； 至今为止酸性染料已有近几百个染料品种，被广泛的应用于羊毛、真丝、锦纶等纤维的染色。 2、酸性染料的特点： 酸性染料中的酸性基团一般以磺酸基（-SO3H)为主，以磺酸钠盐（-SO3Na)的形式存在于染料分子上，也有个别染料以羧酸钠盐（-COONa)为酸性基团。 其特点是水溶性好，色泽鲜艳、色谱较全，分子结构相对其他染料比较简单，染料分子中缺少较长的共轭连贯系统，染料的直接性较低。 3、酸性染料的反应机理： 二、酸性染料分类 1、按染料母体的分子结构分类： 偶氮类(占60%，广泛的色谱) 蒽醌类(占20%，主要是蓝、绿色系）
三芳甲烷类（占10%，紫色、绿色系) 杂环类（占10%，红色、紫色系） 2、按染色的pH分类： 强酸性浴酸性染料：染色pH值2.5-4，日晒牢度好，但湿处理牢度差，色泽鲜艳，匀染性好； 弱酸性浴酸性染料：染色pH值4-5，染料分子结构中磺酸基所占比例稍低，因此水溶性略差，湿处理牢度好于强酸性浴染料，匀染性略差。 中性浴酸性染料：染色pH值6-7，染料分子结构中磺酸基所占比例更低，染料溶解度低， 匀染性差，色泽不够鲜艳，但湿处理牢度高。 三、酸性染料相关术语 1、色牢度： 纺织品的颜色对与它在染整加工过程或使用、服用过程中遭受到各种物理、化学、生化作用的抵抗能力。 2、标准深度： 公认的深度标准系列，定义中等深度为1/1标准深度。同一标准深度的颜色，在心理感觉上是相等的，使色牢度可在同一基础上进行比较。目前已发展到2/1、1/1、1/3、1/6、1/12及1/25共六档标准深度。 3、染色深度： 以染料质量与纤维质量的百分比表示（即O.M.F)，染料浓度根据不同色泽而不同。 4、变色： 经一定的处理后，染色织物的颜色在色光、深度或艳度方面的变化，或这些变化的综合结果。 5、沾色： 经一定的处理后，染色织物的颜色向相邻的贴衬织物上转移，对贴衬织物的沾污。 6、评定变色用灰色样卡： 色牢度试验中，为评定染色物的变色程度而使用的标准灰色样卡，一般称为变色样卡。7、评定沾色用灰色样卡：
微生实验报告 姓名： xx 专业年级：2011级生物技术 学号：1032 实验二细菌的简单染色和革兰氏染色 一、实验目的 学习细菌的简单染色法和革兰氏染色法的实验原理和实验操作。 二、实验原理 用于生物染色的染料主要有碱性染料、酸性染料和中性染料三大类。碱性染料的离子带正电荷，能和带负电荷的物质结合。因细菌蛋白质等电点较低，当它生长于中性、碱性或弱酸性的溶液中时常带负电荷，所以通常采用碱性染料（如美蓝、结晶紫、碱性复红或孔雀绿等）使其着色。酸性染料的离子带负电何，能与带正电荷的物质结合。当细菌分解糖类产酸使培养基pH值下降时，细菌所带正电荷增加，因此易被伊红、酸性复红、或刚果红等酸性染料着色。中性染料是前两者的结合物，又称复合染料，如伊红美蓝、伊红天青等。 简单染色法是只用一种染料使细菌着色以显示其形态的方法，简单染色一般难于辨别细菌细胞的构造。 革兰氏染色法是1884年由丹麦病理学家C.Gram所创立的。革兰氏染色法可将所有的细菌区分为革兰氏阳性菌（G+）和革兰氏阴性菌（G—）两大类，是细菌学上最常用的鉴别染色法。该染色法之所以能将细菌分为G+菌和G—菌，是由这两类菌的细胞壁结构和成分的不同所决定的。G—菌的细胞壁中含有较多的易被乙醇溶解的类脂质，增加了细胞壁的通透性，使处染的结晶紫和碘的复合物易于渗出，结果细菌就被脱色，再经番红复染后就成红色。G+菌细胞壁中肽聚糖层厚且交联度高，类脂质含量少，经脱色剂处理后反而使肽聚糖层的孔
径缩小，通透性降低，草酸铵结晶紫与碘的复合物不易被脱掉，因此细菌仍保留处染时的紫色。 三、实验器材 1、菌种： 金色葡萄球菌、枯草芽孢杆菌、大肠杆菌。 2、染色剂和试剂： 草酸铵结晶紫染液，卢哥氏碘液，95%酒精，番红复染液，复红染液，吕氏美蓝染液，显微镜擦拭液（乙醚： 乙醇=7:3），xx柏油。 3、器材： 废液缸，洗瓶，载玻片，接种环，酒精灯，擦镜纸，双层瓶，显微镜。 四、实验方法 （一）简单染色 1．涂片： 取干净载玻片一片，在载玻片的左右各加一滴生理盐水，按无菌操作法取菌涂片，左边涂金黄色葡萄球菌，右边涂大肠杆菌，做成浓菌悬液。再取干净载玻片一块将刚制成的金黄色葡萄球菌浓菌悬液挑1~2环涂在左边制成薄的涂片，将大肠杆菌的浓菌悬液取1~2环涂在右边制成薄涂片。亦可直接在载玻片上制薄的涂片，注意取菌不要太多。 2．晾干： 让涂片自然晾干。 3．固定：
活性染料浸染染棉实验 4 1、掌握了解活性染料浸染染棉工艺并能完整的操作 2、拼色的色光 重点：一浴二步法浸染工艺 难点：一浴二步法浸染工艺 操作
活性染料浸染染棉工艺 一、化料 二、计算 三、一浴二步法工艺：（一）工艺流程 （二）工艺处方 （三）工艺条件 （四）工艺操作 实验报告
第一、二、三、四课时 一、实验的准备 １、染料：活性红 活性黄 活性兰 ２、塔色样卡 总浓度为1% 二、实验工艺 （一）工艺流程 织物准备→染色→固色→水洗→皂洗→水洗→烘干 （二）工艺处方 活性染料 X %（1%） Na 2SO 4 15-50 g/l Na 2CO 3 8-20 g/l （三）工艺条件 织物：2克 浴比：1：40 染色温度：60 ℃（烧杯内） 染色时间: 30 min 固色温度：60℃(烧杯内) 固色时间：30min 三、计算 １、移液管移取的染液量： 染液量＝织物重（g ）*染料用量（%）*1000/母液浓度（g/l ）
例：染料用量1%，母液浓度2g/l ，织物重2g 2*1%*1000/2＝10ml 同理可得： 0.05%――――0.5ml 0.4%---------4ml （依次类推） ２、助剂量 求体积：浴比＝1：40＝2：V V ＝80ml ＝0.08L Na 2SO 4 15-50 g/l 称取：15*0.08＝1.2g ；50*0.08＝4g Na 2CO 3 8-20 g/l 称取：8*0.08＝0.64g ；20*0.08＝1.6g 染料用量<0.05%，用助剂10 g/l 助剂化料浓度为10%（100 g/l ）分别吸取： Na 2SO 4 12-40ml Na 2CO 3 6.4-16ml 四、染料,助剂的用量参考 五、皂煮 肥皂 2 g/l
引入 活性染料是一类很重要的染料，望大家认真听讲 一、新课 活性染料，又称反应性染料。为在染色时与纤维起化学反应的一类染料。这类染料分子中含有能与纤维发生化学反应的基团，染色时染料与纤维反应，二者之间形成共价键，成为整体，使耐洗和耐摩擦牢度提高。活性染料是一类新型染料。1956年英国首先生产了 Procion牌号的活性染料。活性染料分子包括母体染料和活性基两个主要组成部分，能与纤维反应的基团称为活性基。 活性染料（reaction dye)也叫反应性染料。分子中含有化学性活泼的基团，能在水溶液中与棉、毛等纤维反应形成共键的染料。具有较高的耐洗坚牢度 编辑本段分类 按活性基的不同，活性染料主要可分两类。公式 对称三氮苯型其通式为：式中D为母体染料。在这类活性染料中,活性基氯原子的化学性质较活泼。染色时，氯原子在碱性介质中被纤维素纤维取代，成为离去基团离去。染料与纤维素纤维间的反应属于双分子亲核取代反应（见取代反应）。乙烯砜型这类活性染料中所含活性基为乙烯砜基(D-SO2CH＝CH2)或β-羟乙砜基的硫酸酯。染色时，β-羟乙砜基硫酸酯在碱性介质中经消除反应生成乙烯砜基，然后与纤维素纤维化合，经亲核加成反应，形成共价键。上述两类活性染料是目前世界上产量最大的主要活性染料。为了提高活性染料的固色率，近年来在染料分子中引入两个活性基团，称双活性染料。活性染料除纤维素纤维用的品种外,还发展了蛋白质纤维(例如丝、毛等纤维)用的品种。 活性染料 活性染料的染色方法；活性染料染棉，最常采用的染色方法：浸染法，另外还有轧染料。浸染法：浸染法又可分一浴一步法，一浴两步法，两浴法三种染色
方法。A：一浴一步法：是在碱性浴中进行染色，即在染色的同时进行固色，这种方法工艺简单，染色时间短，操作方便，但由于吸附和固色同时进行，固色后染料不能再进行扩散，因此匀染和透染性差。同进在碱性条件下染色，染浴的染料稳定性，水解的比较多。B：一浴二步法：先在中性浴中染色，当染料上染接近平衡时，在染浴中加入碱剂，调整PH值至固色规定PH值，（一般为11）这时染料与纤维达到共价结合，达到固色目的。一浴二步法是活性染料浸染法中比较合理的染色方法，它不仅可经获得较高的上染率和固色率。而且有良好的匀染效果，因此棉针织物染色常用这种方法。 优点 活性染料由于其用母体染料、连结基和活性基组成，使其在使用时能与纤维形成牢固的共价键结合，而具备一系列其它纤维素纤维染料无法比拟的特点，确立了其作为纤维素纤维用染料的发展和使用重点的地位，突出地表现在下列四个方面：(1) 活性染料是取代禁用染料和其它类型纤维素用染料如硫化染料、冰染染料和还原染料等的最佳选择之一。(2)活性染料能用经济的染色工艺和简单的染色操作获得高水平的各项坚牢性能特别是湿牢度。 (3)活性染料的色谱广、色泽鲜艳、性能优异、适用性强，其色相和性能基本上与市场对纤维和衣料的要求相适应。(4)活性染料适用于新型纤维素纤维产品如Lyocell纤维等印染的需要。 三、小结 活性染料的优点 活性染料的分类
微生实验报告 姓名：王晶晖 专业年级：2011级生物技术 学号：040312011032 实验二细菌的简单染色和革兰氏染色 一、实验目的 学习细菌的简单染色法和革兰氏染色法的实验原理和实验操作。 二、实验原理 用于生物染色的染料主要有碱性染料、酸性染料和中性染料三大类。碱性染料的离子带正电荷，能和带负电荷的物质结合。因细菌蛋白质等电点较低，当它生长于中性、碱性或弱酸性的溶液中时常带负电荷，所以通常采用碱性染料（如美蓝、结晶紫、碱性复红或孔雀绿等）使其着色。酸性染料的离子带负电何，能与带正电荷的物质结合。当细菌分解糖类产酸使培养基pH值下降时，细菌所带正电荷增加，因此易被伊红、酸性复红、或刚果红等酸性染料着色。中性染料是前两者的结合物，又称复合染料，如伊红美蓝、伊红天青等。 简单染色法是只用一种染料使细菌着色以显示其形态的方法，简单染色一般难于辨别细菌细胞的构造。 革兰氏染色法是1884年由丹麦病理学家C.Gram所创立的。革兰氏染色法可将所有的细菌区分为革兰氏阳性菌（G+）和革兰氏阴性菌（G—）两大类，是细菌学上最常用的鉴别染色法。该染色法之所以能将细菌分为G+菌和G—菌，是由这两类菌的细胞壁结构和成分的不同所决定的。G—菌的细胞壁中含有较多的易被乙醇溶解的类脂质，增加了细胞壁的通透性，使处染的结晶紫和碘的复合物易于渗出，结果细菌就被脱色，再经番红复染后就成红色。G+菌细胞壁中肽聚糖层厚且交联度高，类脂质含量少，经脱色剂处理后反而使肽聚糖层的孔径缩小，通透性降低，草酸铵结晶紫与碘的复合物不易被脱掉，因此细菌仍保留处染时的紫色。 三、实验器材 1、菌种：金色葡萄球菌、枯草芽孢杆菌、大肠杆菌。 2、染色剂和试剂：草酸铵结晶紫染液，卢哥氏碘液，95%酒精，番红复染液，复红染液，吕氏美蓝染液，显微镜擦拭液（乙醚：乙醇=7:3），香柏油。 3、器材：废液缸，洗瓶，载玻片，接种环，酒精灯，擦镜纸，双层瓶，显微镜。 四、实验方法 （一）简单染色 1．涂片：取干净载玻片一片，在载玻片的左右各加一滴生理盐水，按无菌操作法取菌涂片，左边涂金黄色葡萄球菌，右边涂大肠杆菌，做成浓菌悬液。再取干净载玻片一块将刚制成的金黄色葡萄球菌浓菌悬液挑1~2环涂在左边制成薄的涂片，将大肠杆菌的浓菌悬液取1~2环涂在右边制成薄涂片。亦可直接在载玻片上制薄的涂片，注意取菌不要太多。 2．晾干：让涂片自然晾干。 3．固定：手执玻片一端，让菌膜朝上，通过火焰（通常2~3次）固定（具体温度以不烫手为宜）。 4．染色：将固定过的涂片加复红染色1~2min 5．水洗：用水洗去涂片上的染色液。 6．干燥：将吸过地涂片放在空气中晾干或用吸水纸吸干。 7．镜检：先用低倍镜观察，再用高倍镜观察，找出适当的视野后，将高倍镜转出，在涂片上滴加香柏油一滴，将油镜头浸入油滴中仔细调焦观察细菌形态。 （二）革兰氏染色
