常规钢构件零件切割下料作业指导书
1 概述
常规钢构件零件切割下料，是指采用火焰直条切割机、数控火焰（等离子）切割机、半自动切割机等切割设备或工具按图纸要求对不同厚度的零件（如焊接H型钢、箱型构件的翼腹板、连接板、
轨道平行且钢板在割嘴工作区域范围内。
5.2.3 在钢板端部划出切割缝位置，划切割线时要考虑到切割缝的损耗（可参照表5.2.6），当钢板宽度方向有较宽的废料时，钢板两侧的废料宽度要基本一致，并确保钢板的两条原始边被切除掉。
5.2.4 当项目设计要求对钢梁起拱时，可在腹板下料切割时进行预起拱处理，具体做法为：腹板下料时，对起拱的一侧增加烘枪或切割枪火焰调大热量，起到预起拱处理的效果（如图5.2.4所示意），并对起拱的一侧做标记，冷却后测量其起拱量，如不够再进行烘火起拱和焊接起拱等方式加工至所
需起拱量。
5.2.7 微开丙烷伐，用点火器进行点火，然后逐渐调大丙烷伐和氧气伐，打开切割氧观察切割风线并调至笔直，然后关闭切割氧。
5.2.8 将割枪移动至切割位置使切割风线对正切割线，对切割部位进行预热，当预热温度达到切割温度时打开切割氧并按下切割行走按扭进行试割约20mm长，暂停切割，将切割机头移出切割位置，
复核下料宽度是否符合图纸及标准要求；确认无误后正式切割。
5.2.9 切割过程中持续观察切割状态，出现异常及时作相应的调整。
5.2.10 切割结束后，应迅速关闭切割氧气阀，再关闭可燃气体阀，最后关闭预热氧气阀。
5.2.11 切割工作完成后将设备机架移出切割区域，用起重设备将零件移出切割工作台。
5.3 数控火焰（等离子）切割机下料（异形不规则及薄而易变形的零件）
5.3.1 检查确认切割设备工作台面水平且无突出异物，用起重设备将待切割钢板吊放至工作台上，并将一边紧靠设备基准边靠模。
5.3.2 根据待切割零件图纸按《数控火焰切割机操作维保指导书》、《数控等离子切割机操作维保指导书》在设备操作控制界面处编制或输入切割程序、工作参数。
a)为补偿切割损耗，编程时应在零件尺寸上按每切割线放切割余量：火焰切割时可参照表
5.2.6，等离子切割时放0.5～1.0mm；
b)切割始终点尽可能设置在切除料位置；
c)切割顺序宜先切割内孔线再切割外廓线。
5.3.3 将割枪调整到工作起始位置，启动切割程序空走运行，并检查其运行轨迹是否与程序设置相符，如有差错则及时修正并复检合格后方可正式切割。
5.3.4 调整割枪嘴与钢板的间距，开启预热火焰（等离子）进行预热，钢板表面达到切割温度后开启切割火焰穿透钢板，然后启动设备切割程序切割首件零件。
5.3.5 首件零件切割完成后暂停设备关闭火焰（等离子），对零件切割尺寸进行检验，检验合格后方可进行批量切割，否则须调整至合格后批量作业。
5.3.6 切割过程中应持续观察切割状态，出现异常应及时处理。
5.3.7 切割工作完成后，设备停机并将机架移出切割区域，并将零件移出工作台。
5.4 半自动火焰切割机下料
5.4.1 检查确认切割平台表面平整且无突出异物，将钢板整齐吊放在工作平台上。
5.4.2 根据图纸或清单划出待切割零件的切割位置线，为补偿切割损耗，划线时应在零件尺寸上放切割余量可参照表5.2.6。
5.4.3 将切割机行走轨道平置于钢板上，并平行于切割线，尽可能使切割机轨道置于待切割零件中心；当待切割零件宽度小于半自动切割机两侧同时切割最小宽度时，可将轨道平行放置在工作台或相邻钢板上。
5.4.4 零件切割时应尽可能采取对称切割边同时切割，当零件宽度小于切割机宽度时，可将切割机两侧割嘴调整置于一侧；当零件宽度大于切割机最大切割宽度时，可采取加长切割机割嘴间距调节杆或两台切割机同时切割。
5.4.5 调节检查割嘴与零件切割线的间距，将割嘴对准待切割线，并按表5.2.6调整切割参数，点火后调整预热火焰并空走检查轨迹正确后预热，达到切割温度后开启切割火焰进行试切割。
5.4.6 切割约20mm长后暂停切割，检查零件切割后尺寸是否符合图纸及标准要求，合格后方可正式切割，否则调整割枪并复检合格后再进行切割。
5.4.7 切割过程中持续观察，若有异常则将问题及时处理好后再继续切割。
5.4.8 切割工作完成后，关闭气体阀门及设备，并将零件移出工作台。
5.5 各零件切割下料完成后，按图纸或清单对零件规格、编号、炉批号等进行标识。
5.6 用扁铲清理零件切割边的割渣，用打磨机将切割边的棱边和锐角、切割面缺陷打磨平滑。5.7 对切割后存在变形的零件，按《常规钢构件小料零件矫平作业指导书》进行矫平处理。
5.8 将各零件按规格整齐码放在工装、托盘内（同规格尽量在一块）。
6 产品质量检测
各零件切割下料完成后，按《钢结构工程施工质量验收规范》（GB50205）、《常规钢构件大料零件下料及加工检验指导书》、《常规钢构件小料零件下料及加工检验指导书》进行自检，自检合格后报专检；检验合格后转下道工序并办理交接手续。
7 合格品暂存放置要求
将合格的大料零件整齐堆放在指定的区域；小料零件整齐摆放在托盘内，用起重设备（叉车）将托盘吊（叉）运至暂存区放置；并做好标识。
切割下料加工作业指导书 （ISO9001-2015/ISO45001-2018） 1、目的 此作业指导书规范下料切割工艺，让操作人员在钢板原材料加工方法方面有章可依。同时提升下料件的切割实物割口成型质量，降低切割缺陷的形成几率，提高焊接、装配及整机外观质量。所涵盖的切割设备主要包括数控火焰切割机、数控等离子切割机、直条切割机、半自动切割机等。 2、范围 本指导书适用于原材料切割下料的过程。适用于以火焰切割、等离子切割、手动切割为切割方式的切割下料过程。 3、施工要求 3.1材料要求： 3.1.1用于切割下料的钢板应经质检科的检查验收合格，其各项指标满足国家规范的相应规定； 3.1.2钢板在下料前应检查确认钢板的牌号、厚度和表面质量，如钢材的表面出现蚀点深度超过国标钢板负偏差的部位不准用于产品。小面积的点蚀在不减薄设计厚度的情况下，可以采用焊补打磨直至合格。 3.2施工前准备工作： 3.2.1施工前操作人员预先熟悉零件图纸、按照工艺文件图纸设计要求，按照下料清单核对钢板的材质、厚度规格是否与工艺文件相符合，目测板材的表面质量是否合要求。
3.2.2施工前设备开机运行，查看设备工作是否正常；检查氧气，混合气体的阀门，压力表和燃气胶管是否完好，连接是否紧密可靠；在整个气割系统的设备全部运转正常，并确保安全的条件下才能运行切割工作，而且在气割过程中应注意保持。 3.2.3检验及标识工具：钢尺、卷尺、石笔、记号笔等。 3.3、数控火焰切割 3.3.1数控火焰切割操作工艺过程： 3.3.1.1在进行火焰切割时，吊钢板至气割平台上，调整钢板单边两端头与导轨的平行距离差在5mm范围内。 3.3.1.2将拷贝好的程序插入USB接口中，打开程序，检查程序图号是否与下料清单中的图号相符合；调整各把割枪的距离，确定后拖量，选择合理的切割参数，切割参数包括割嘴型号、氧气压力、切割速度和预热火焰的能量等，同时检查割嘴气体的通畅性。 3.3.1.3气割前去除钢材表面的污垢，油脂，并在下面留出一定的空间，以利于熔渣的吹出。气割时，割炬的移动应保持匀速，割件表面距离焰心尖端以2~5mm为宜，距离太近会使切口边沿熔化，太远热量不足，易使切割中断。3.3.1.4开始切割，时刻注意切割状态并对首件切割零件进行自检，合格后方能进行批量切割。在进行厚板气割时，割嘴与工件表面保持垂直，待整个断面割穿后移动割嘴转入正常气割，气割将要到达零件终点时应略放慢速度，使切口下部完全割断。 3.3.1.5根据板厚调整切割参数，切割参数选用标准参见《数控火焰切割工艺参数及割嘴选用规范》。
篇一：上料换料作业指导书 换料记录表 篇二：上料作业指导书 上海安理创科技有限公司文件编号：版本：2015 上料作业指导书 1.目的： 保证贴片机所生产机种的物料正确安装防止上错料。 2.范围： smt贴片机物料装载。 3.操作内容： 3.1切换机种时装料，操作员从待生产区领取生产机种物料至装料台，先把物料装在飞达上后，并放入飞达车上。 3.2 对照设备供料器按依次顺序分类装好。 3.3 每装一站物料都要核对物料盘上标示的物料数值、规格是否同供料器一致，装好所有站位的物料。 3.4 工程师要确认所有物料的尺寸和飞达大小是否吻合，并确认飞达的进格是否正确。 3.5飞达装在设备上一定要检查是否有高翘、料扣是否卡紧、料带是否卷紧等异常。 3.6 装好物料开始核对物件，第一次是工程师和技术员核对，第二次是ipqc和技术员核对。三方确认后无异并在(smt生产单)上签名。 3.7 工程师要对物料开始光学教研，不要浪费物料，散件要及时收集到相应的回收盒内。 3.8 以上工作确认无异，方可生产。 4.日期：2015-09-03开始实施。 拟制：综合部审核：批准： 日期：2015-9-3 日期：日期：篇三：上料岗位作业指导书 版本：c 编号： 起草人：审核人：批准人： 2013-01-11发布2013-01-12实施 xx集团有限公司炼铁总厂305-1 高炉上 料岗位作业指导书 上料岗位作业指导书 1、目的范围 目的：根据高炉工长指令准确将原燃料布入炉内；杜绝各类伤害事故；控制粉尘排放。范围：适用于高炉作业区上料工的作业管理。 2、引用文件 《上料岗位安全规程》《上料岗位术操作规程》 《受限空间作业安全管理规定》 《炼铁总厂安全生产管理及考核细则》《炼铁安全规程aq 2002-2004》《废水和废气排放控制程序》《噪声控制程序》 3、工作职责和任务 1、负责本岗位设备的操作和故障处理。 2、负责设备的检查保养,提出设备检修项目并参与设备的验收试车工作。 3、负责检查所属岗位现场作业环境及设施安全。 4、负责准确将原燃料布入炉内。
1、目的： 为了规范正确操作规程，保障激光切割机正常运转及安全。 2、适用范围： 钣金下料组所有激光切割机。 3、机器开关机操作： 3.1 开机次序： 3.1.1确认紧急停止被解锁：按下按键并将其向左旋转。 3.1.2接通气源。 3.1.3接通压缩空气机组。 3.1.4将配电箱上的主开关旋转至“I”位置。 机床控制系统启动。该过程会持续一段时间。出现用户界面的首页。 3.1.5按下接通/关闭激光器。 操作台和托盘更换器的起动控制支柱上的光栅中断发亮。 3.1.6踩下起动控制支柱上的脚踏开关确认光栅。 3.1.7为确认停止进给：按下确认停止进给。 按键机床接通／关断闪烁。 3.1.8按下接通/关断机床。 3.2 关机次序： 3.2.1确认机器不在执行任何程序，并且机床处于点动运行状态。
3.2.2按下接通/关闭激光器的按键，直到出现激光器控制系统将关闭的信息为止。 自动关机循环将启动。 3.2.3一直等待，直到出现激光器控制系统关闭的信息为止。 3.2.4按下接通/关断机床。 3.2.5将主开关旋转至“0”位置。 3.2.6关闭并锁定压缩空气机组。 3.2.7关闭气体供给 ; 氦气应最后关闭。 4、注意事项： 4.1 遵守一般切割机安全操作规程。严格按照激光器启动程序启动激光器，调光，试机。 4.2 操作者须经过培训，熟悉切割软件，设备结构、性能，掌握操作系统有关知识。 4.3 按规定穿戴好劳动防护用品，在激光束附近必须佩带符合规定的防护眼镜。 4.4 在未弄清某一材料是否能用激光照射或切割前，不要对其加工，以免产生烟雾和蒸气的潜在危险。 4.5 设备开动时操作人员不得擅自离开岗位或托人待管，如的确需要离开时应停机或切断电源开关。 4.6 要将灭火器放在随手可及的地方；不加工时要关掉激光器或光闸；不要在未加防护的激光束附近放置纸张、布或其他易燃物。
SMT换料作业指导书 一、转换新机种时: 1.依程序员提供临时使用之该新机种<<站位表>>,操机员将物料员领取此 新机种待上机台的ROHS工单物料正确装入相对应之机台上,再从第一站至最后一站逐一核对,站别,料号,规格,实物须与<<站位表>>一致.同时 须注意使用各料架是否与物料包装方式相符,即纸带与胶带之区别,并且检查料架卡钩是否卡到位. 2.操作员或物料员重确认,方法如上;再通知IPQC依据<<站位表>>,确认OK 后,由拉长通知工程开始转机. 3.每机种上下线余下或损耗之散料,必须按照散料处理流程程序作业. 二、生产中换料时: 1.当机器贴片无料时,会显示相应的站别,开机员针对机器显示相对应的站 别拿出正确Feeder换料. 2.每换料时,操作员必须按以下三步骤完成: a.四对：1.所需换料站别核对：取下机台上显示缺料的站位置FEEDER 2.依《站位表》显示料号规格到料架台车取相对应之物料，进行核对 3.核对料盘里的实物规格与标示是否相同 4.与刚取下之空料盘规格再进行核对. b:将所换之物料按上料记录表格式认真填写并叫拉长查料并在上料表上签字。c:完成以上两项后,立即叫IPQC核对.确认无误后,才可开机生产. 三、注意事项:
1.所上之物料是否与该机台所生产机种料表相符合. 全部为ROHS物料. 2.有极性之物料,需了解其实物的极性,确认换料后产出第一台该物料是否极 性正确。如果有屏蔽盖的，需要取掉后检查物料方向。 在手装散料时,需IPQC确认OK方可作业,且做100%自检及相应之Marks,知会炉前炉后检查人员做100%点检 3.上完料要确认部品架是否扣紧,以防因料盖掉下和料架不到位,而造成撞断 吸嘴的现象. 4.若生产途中有发现错料,必须及时反映给组长、主管集中处理,绝不可私自更改.
手工、机械切割、锯轨作业指导书 1. 目的与要求 目的：截锯缩短轨或非标准长度钢轨，截锯无缝线路重伤钢轨，无缝线路发生断轨时截锯临时处理短轨，成段更换钢轨或轨缝调整作业后配置龙门轨等。 要求：作业人员掌握要领、熟练作业。 2. 适用范围 2.1 本作业指导书适用于各种类型的钢轨、无缝线路长轨的切割、锯轨作业（淬火钢轨和高强度耐磨钢轨，一般不适合采用手工锯轨作业）。 2.2 本作业指导书适用于天窗点内作业。 3. 引用标准 《铁路技术管理规程》、《铁路线路修理规则》、《铁路工务安全规则》、《上海铁路局既有线200-250KM/h线路维修管理办法（暂行）》、《上海铁路局电气化铁路安全实施细则》等。 4. 工具材料 4.1 手工锯轨： 锯弓、锯条、铁丝钳、撬棍、道钉锤、垫木、水桶、30米钢卷尺、钢直角尺、塞尺、卡具、扁锉、石笔等。 4.2 机械锯轨： 切割机、切割砂轮片、电缆线、触电保护器、扳手、工具锤、撬棍、道钉锤、垫木、30米钢卷尺、钢直角尺、塞尺、卡具、石笔等。 5. 作业程序 5.1 点名分工 工班长组织职工列队点名,明确作业分工项目、内容及时间，所有职工均应按规定使用劳动保护用品。 5.2 安全预想 5.2.1 在轨道电路及电气化区段作业时，应由电务、供电部门配合，采取相应的安全措施后方准开工。 5.2.2 长柄工具应有绝缘套，作业中不得将两股钢轨搭接。 5.2.3 严禁坐在钢轨上卸、紧螺栓。
5.3 工（机）具检查 5.3.1 检查工(机)具的安全性能，禁止工(机)具等带病上道作业。 5.3.2 使用的工（机）具必须按照路局文件要求用反光漆（模）进行编号，以防止侵限或遗留在线路上。 5.4 设置防护 5.4.1 驻站联络员提前40分钟到达车站办理登记手续，了解列车运行情况，及时通知现场防护员, 需使用单轨车推运机料具时，施工负责人应通知驻站联络员在车站行车室办理要点手续，并按规定在其前后设置防护。 5.4.2 现场防护员根据要求准备好防护标牌，按要求设置防护。 5.5 人机转移 5.5.1 现场防护员（联系困难地段增加中间联络员）接到驻站防护员通知后，会同作业负责人，组织所有作业人员在就近安全通道或在路肩上行走至作业地点附近的安全地带。 5.5.2 需汽车运输时，遵守道路交通规则，注意人身安全。 5.6 作业准备 5.6.1 调查准备 5.6.1.1 作业前要备好工具、机具及锯轨用具、检测量具、材料、备品；检查锯轨工具或机具状态是否良好。 5.6.1.2 选择待锯钢轨，用垫木将钢轨垫起，锯口两端各垫两块垫木，然后拨正钢轨，用道钉固定。 5.6.1.3 用钢卷尺在轨面上丈量锯轨长度，划线后要复量一次。在轨底两侧也应丈量长度，然后用卡具由轨面至两侧轨底划出锯线。 5.6.1.4 手工锯轨:锯轨前要上紧锯条，手拧锯条至有绷紧感，并且使锯条与锯弓在同一个平面上。 5.6.1.5 机械切割钢轨：散布电缆线，安装触电保护装置，接通电源；装上切割砂轮片、拧紧，空载试运转。 5.6.2 作业负责人确认防护已到位，并接到施工命令（命令号、施工起讫时间）后，通知作业人员，上道作业。 5.7 上道作业 5.7.1 手工锯轨
下料工序作业指导书 目的 使下料作业标准化、规范化、确保生产品质。 范围 适用于本公司物控部下料工序。 职责 物控部：负责本指导书的实施及下料设备的维护与保养。 工艺部：负责工艺流程及参数的界定与修订。 品质部：负责对本指导书实施进行监督及信息反馈。 机修班：负责对开料工序所有设的维修、维护及保养。 作业内容 下料作业流程 核对生产指示→选料→下料→自检→圆角→磨边→写（刻）档案号→清 洗板面→烘烤→转下工序。 设备及物料清单 裁板机、磨边机、抛光机、钢印、打钢印汽缸、成品清洗机、烤箱、钢尺、 千分尺、铜箔测厚仪、覆铜板、油性笔、电动笔。 下料操作规程 4.3.1 下料前准备 4.3.1.1根据流程卡确定下料的件数、尺寸、板厚、铜箔厚度、板材型号等。 4.3.1.2根据流程卡选定所需要的板料，（使用边料时需检查测量板厚、铜厚和板 材类型）。 4.3.1.3以剩余最小边料为原则，合理利用材料,确定下料的方法。 4.3.2 下料 4.3.2.1根据已确定的下料方法先测量所下料板材的板厚、铜厚和板材类型，再在 裁板机上量出尺寸定位线并固定好。 4.3.2.2根据尺寸定位线裁一件首板，测量尺寸是否符合流程卡上的尺寸要求，测
量无误开始批量生产，如不符合流程卡上的尺寸要求，则重新调整尺寸定 位线直到所裁板尺寸符合要求为止。同时确认板件四周的切断口需整齐平 整、无明显毛刺、铜皮翻起。 4.3.2.3 开料时板厚(含以上的不能叠板剪裁，板厚小于的可以叠板但总叠板厚度 不能超过（的板料在开大料时不能叠叠板，开成小料后可以叠两块剪裁）4.3.2.4裁板过程中每裁10件板用钢尺测量一次尺寸。 4.3.2.5内层板下料要保持经向或纬向的一致性，同一批量的方向保持一致。本公 司板材型号有36"×48"、40"×48"、43"×49"，其中36"、40"、43"为经 向，48〞、49"为纬向，当所下料为正方形时，经向以剪角标识(如下图所 示)。如果有内层芯板厚度不一致时，必须切角标识，且在流程卡上注明 清楚。 4.3.2.6特殊板料、 同一流程卡上如有两种或者 板厚）。 4.3.2.7下料完毕后，应将所剩的边料放置于原处，并且在边料上用粉笔注明板厚、 铜厚和板材类型，以防止混料或错用板料；不同尺寸的板件叠放时需用纸 隔开；并将用料记录填报在《板料使用记录表》中。 4.3.2.8剪板机刀片每3个月更换另一个刀口（每个刀片有四个刀口，当四个刀口 使用完毕后需返磨），当刀口有明显缺口或剪裁的板件有明显毛刺、铜皮 翻起也须更换另一个刀口。 4.3.3 板料处理 4.3.3.1板厚在（含）以上的需要进行圆角处理。圆角在抛光机上完成，砂带使用 240目的，当砂带破损或砂带上的磨砂补磨损得光滑导致磨削力明显下降 时必须更换砂带。要求圆弧光滑无铜皮卷起，板尖到板边磨掉部分小于 5MM。
激光切割作业指导书编号：WHJX/ZD02-04 编制：技术科 审核：王煜梅 批准：徐公明 实施日期:2009.5.10 诸城市五环机械有限公司
激光割作业指导书 一、适用范围 本文件适用于激光切割下料。下料前须保证来料符合相应的板料技术规范和相关标准。 二、适用人员：本公司新产品车间激光设备操作工人，适用产品：可采用激光设备进行切割下料成品或半成品； 三、作业流程 1排版编程→2设备准备工作→3传输程序→4上料至切割平台→5切割下料(先行首件加工)→6 首件检查→7批量生产→8卸活打磨→ 1、排版编程 1.1、根据钢板大小设定版幅，版幅的设定为“长×宽”，载入零件图，按零件工艺卡片编程，套裁切割下料排版时，折弯零件的折弯线须保证与钢板轧制方向垂直，若零件纵向和横向均需折弯时，零件较长的长度方向须保证与钢板轧制方向一致； 1.2、套裁切割下料排版时，两工件间距为10mm~18mm，工件与板材边距≥20mm。 1.3、基础件上有孔的要求先割孔再割外形；分左右件的基础件下料需按照左右件编程进行切割， 1.4、切割起弧点的位置 1.4.1、如果工件留有机加工放量区域，从起弧点转入工件边缘时，起弧点可以留在机加工 放量区域，但须保证该起弧点在机加工时可以完全去除。 1.4.2、如果工件无机加工放量区域，从起弧点转入工件边缘时，起弧点须保证在工件的外 缘，具体接入点如图所示。 a、直线边缘，由角度顶点切入。图1 b、圆弧边缘，由圆弧切点切入。图2
2、设备准备工作 2.1 设备操作前检查以下项目：电、冷却水、氧气供应情况，数控系统各部动作正常方可 开机。设备如有问题及时反映给设备科，在最短时间内处理完问题。 2.2 设备各项指标正常开始传输程序。 3、传输程序 将图形（2004CAD）排版转换成CNC程序，根据材质、板厚确定激光功率、辅助气体、辅助气体流量、辅助气体压力、切割速度。切割过程中如发现问题应及时调整加工参数。用网线连接电脑与激光切割数控系统，将编好的程序传输至数控系统。 4、上料至切割平台 下料人员根据生产订单需要从原材料库提取钢板，并填写“领料单”做好记录。注意检查板材上是否有炉号，一般情况下一张板上有钢印炉号。如没有炉号，则通知检查员、生产调度、板材分割人员到现场确认炉号。板材确认没有问题后，将钢板吊至工作台，板材的轧制方向与工作台的长度方向一致，起吊过程中注意安全。 5、切割下料(先行加工首件) 5.1每次重新开机都必须先回到机床原点。 5.2钢板放好后对刀，对刀时X向和Y向直线度不得超过8mm（必要时参考排版图的版幅，使切割的工件保持在钢板范围内）。对原点时注意避让钢板边缘，工件与钢板边距≥20mm。的最大边不得大于1.7mm；工件所打磨的倒角处必须有明显的打磨痕迹；工件所打磨的倒角尺寸须均匀，不得有明显的凹凸和不均匀。 6、首件检查 6.1切割每种产品的首件时要检查，下料人员切割完后请工艺员、质检员到场检查。首先测量线性尺寸，以切割大边为检查依据，误差以《PZSGY00－001基础件未注公差及表面质量技术要求》为准 6.2圆弧检查以合格的样板为主，量具为辅。工件检查合格后继续切割下一个工件，每个品种都做完首件检查后开始批量下料。
下料作业指导书编号：WHJX/ZD02-04 编制：技术科 审核：王凤立 批准：徐公明 实施日期:2009.5.10 诸城市五环机械有限公司
对下料过程进行控制，确保原材料的合理利用和杜绝浪费。 2 范围 适用于本公司下料车间工人。 3 职责 1、车间主任负责直接领导、监督责任。 2、下料车间职工要严格按照本作业指导书操作生产。 3、技术部、质量部对其定期进行检查、考核。 4工作流程 1、选择材料：严格按照工艺卡片规定的材质选材
厚板要求尺寸用自动割或用气割；圆棒料用锯床；型材用切割机。 3、下料尺寸按工艺卡片规定执行，沿料边开始下料，并摆放整齐。 4、完工后整理好现场。 5剪板作业指导书 范围：适用于准备车间剪板工序 目的：用于完善工艺过程，提高工序能力。 内容： 1、剪板工序的准备工作： 1.1技术准备前，操作者应充分了解《剪板机使用说明书》中的注意事项及使用要求，做到“三好（用好、管好、修好）”，“四会（会操作、会检查、会保养、会排除故障）”。 1.2设备及工、夹、量具的准备： 1.2.1设备及现场设置的准备： A、配置多种规格的转运车或工位器具（用于安放已剪或尚未下料的板材）； B、设备在启动前，应在导轨滑行面上加注润滑油，轴承油杯中打润滑脂，检查刀片工作部分是否有异物，然后，试运行设备检查设备运行是否正常。 1.2.2工、夹、量具的准备： A、划线用的钢针、直尺； B、度量用的钢尺、卷尺、游标卡尺、深度卡尺； C、调整定位基准用的12”活络扳手； D、作标识的记号笔。 1.3材料准备： 1.3.1板材应按有色、黑色金属、冷轧、热轧、酸洗、厚度分门别类安放（货
送料机安全操作作业指导书 1.0. 目的: 1.1. 制定本规程，确保送料机的安全运行处于受控状态。 2.0. 范围: 2.1. 本规程适用于送料机的安全运行和操作以及新员工培训之用. 3.0. 安全操作内容: 3.1. 冲床工必须经过学习，掌握设备的结构、性能，熟悉操作规程并取得操作许可方可 独立操作. 3.2. 正确使用设备上安全保护和控制装置，不得任意拆动。 3.3. 检查机床各传动、连接、润滑等部位及防护保险装置是否正常，装模具螺钉必须牢 固，不得移动。 3.4. 机床送料机在工作前应作空运转2-3分钟，检查脚闸等控制装置的灵活性，确认正 常后方可使用，不得带病运转。 3.5. 模具时要紧牢固，上、下模对正，保证位置正确，用手搬转机床试冲（空车），确 保在模具处于良好情况下工作。 3.6. 开车前要注意润滑，取下床面上的一切浮放物品。 3.7. 冲床取动时或运转冲制中，操作者站立要恰当，手和头部应与冲床保持一定的距离， 并时刻注意冲头动作，严禁与他人闲谈。\ 3.8. 冲制或猥制短小工件时，应用专门工具，不得用手直接送料或取件。 3.9. 冲制或猥制长体零件时，应设制安全托料架或采取其它安全措施，以免掘伤。 3.10. 单冲时，手脚不准放在手、脚闸上，必须冲一次搬（踏）一下，严防事故。 3.11. 两人以上共同操作时，负责搬（踏）闸者，必须注意送料人的动作，严禁一面取件， 一面搬（踏）闸。
3.12. 工作结束时及时停车，切断电源，擦拭机床，整理环境。 4.0. 滚轮送料机使用时注意事项： 4.1. 滚轮送料机实际最大送料宽度是在晋志德现有滚轮规格上减去10mm（因其具有挡料 轮避免偏料），不可超出这一范围，否则将导致：送料精度的不稳、送距不准，甚 至造成滚轮零部件的损坏。 4.2. 滚轮送料机送料长度的调节应比寸动试冲略长。滚轮送料机连续冲压生产前都需进 行寸动试冲来确定送料长度，而寸动时因有刹车惯性，送料长度会偏长，当实际连 续生产时无刹车惯性，送料长度会变短，因此滚轮送料机长度的调节应比寸动试冲 略长。 4.3. 滚轮送料机送料长度变化大时，需重新调整滚轮摇臂位置。若送料长度变化大时， 摇臂与拉杆角度会发生变化，此时需旋转拉杆，使冲床停在上死点位置时，摇臂与 拉杆角度为90度，避免摇臂或传动轴的折断。4.4. 更换模具后，需重新调整 滚轮送料机的送料高度。冲压生产过程中要使用多套冲压模具，而不同的模具的模 具线高度各不相同，只有确保送料机的送料高度和模具材料线高度同高，才能使送 料精确、顺畅。 4.5. 正确的调整方法： 4.5.1. 模具线相差不大时的调整方法：将滚轮送料机固定在安装板上的两个M14螺丝转松， 旋转调整此螺丝，调节至所需高度后把螺丝锁紧即可。 4.5.2. 模具线相差很大时的调整方法：模具线相差很大则需对滚轮送料机连杆长度进行调 节，先依次卸下连杆、安装板，将滚轮重新固定合适的高度后，然后依方法1调整，最后调整滚轮连杆，依次装好滚轮即可。 4.5.3. 冲压生产线停机时，必须先停止冲床，再停整平机，避免因整平机过早停机造成冲 压材料供给不足。 4.5.4. 滚轮送料机工作时应时常检查送料长度、送料精度是否正确，尽早发现问题，快速 解决，避免影响冲压生产。 5.0. 滚轮送料机维护保养时的特别注意：
1.目的 确保本公司Bystronic-SLCH-15×30型激光切割机正常运行，符合产品执行的标准。 2.适用范围 适用于本公司Bystronic-SLCH-15×30型激光切割机的操作过程指导。 3. 开机前准备 3.1.检查冷水机水位是否满足要求； 3.2.检查激光器及切割机的水路、气路是否通畅、有无泄漏，气瓶压力是否满足要求； 3.3.检查切割机的聚焦镜是否清洁。 4. 开机工作 4.1.打开总电源、冷水机组电源、空压机电源，开启激光器并调节各气体的压力及比值达到要求； 4.2.顺序打开切割机电源、数控钥匙开关、激光器电源； 4.3.打开切割机状态面板上的激光器起动开关，真空泵、涡轮机依次工作直至激光器面板出现Hold； 4.4.打开切割机状态面板上的高压启动开关，高压启动工作灯点亮，进入激光器冷启动状态。冷启动结束后，激光器正常灯点亮，激光器进入正常使用状态。 5. 注意事项 5.1.根据材料的规格、加工要求等调节焦点位置及光束与光轴的同心（详细见指导书附表002）； 5.2.经常检查各种气体的压力及水流、水温等； 5.3.经常检查聚焦镜，并适当调整工艺避免损伤聚焦镜； 5.4.机床运行期间，严禁操作人员离开岗位，若出现异常情况，应立
即停机检查。 6. 关机停止 6.1.关闭高压启动开关、真空泵启动开关，待涡轮机完全停止运转后，开启激光器面板上的回充按钮； 6.3.关闭冷水机组、空压机电源； 6.4.关闭激光器用高纯CO2、N2、He，切割机用N2、O2阀门及空压机空气开关。 7. 关机后工作 7.1.检查电源是否关好； 7.2.检查气、水等是否关好； 7.3.清理机床及工作场地。 8 保养维护 定期对设备进行保养和性能恢复。
冷轧作业指导书 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
冷轧作业指导书 1、冷轧机分为1-6号机。 2、操作工人上岗前应穿戴好劳护用品，并由当班的管理人员开会安排工作 任务及安全方面的注意事项。 3、冷轧工操作时选择与轧机的相符编号的坯管，未经得生产计划部同意不 准私自更改轧制规格。 4、原料检查： ①原料外表面要求无裂纹、翘皮等缺陷。 ②外径、壁厚尺寸要求与生产传票相等。 ③所有来料均要切除尾部飞皮，并无毛刺。 ④特别检查钢号、标识是否与传票一致。 ⑤如果不符合以上要求，需查明原因后才能生产。 5、轧机检查 ①检查所有按钮是否有效。 ②检查所有油路是否正常。 6、轧管 6.1装料 打开芯杆卡紧装置，将坯管装入芯杆卡紧装置和回转送进箱，进入中间床身的轧制中心线上，同事将坯管卡盘退至后极限位置或坯管长相适宜的位置。调节三爪或液压夹紧装置将芯棒杆卡紧，并放上芯杆限位装置。 6.2 轧制 启动开关，使用快捷键使坯管端面和卡盘接近（距离不超过10mm），开始轧制管子。轧制第一支管子时，应先把送进速度调到低速轧制，并沿管子旋转方向用手带动旋转。在轧出300mm时，应停机按技术要求进行检查，检查合格后可继续生产，不合格则调整斜楔来调试外径大大小，调整芯杆滑座位置来调试内孔的大小。直到表面质量和尺寸精度符合生产技术要求。当卡盘走到前端碰到限位开关时，停止前进，主电机停车，使其快速退回到后端，松开卡盘，等待重新上料再次轧制。管子轧出轧机箱后，要及时放上刮油装置。正常轧制后，应把调试管不合格部位切除，整支不合格的应拿出并作好标识和记录（写明钢号和实际尺寸）。 7、所轧坯管检查 7.1 在调试正常后应检查：外径、壁厚、内孔、长度、直线度是否符合生产 传票要求，并取样保留样品（所有精管，即下工序不需要热处理的） 取样350mm，其他坯管取样100mm左右。原则上统一规格取一个 样，若中途有更换芯棒，调动轧机应及时取样看是否合格。 7.2 外观：内外表面光滑，不得有耳子、划伤、裂口及凹坑现象；耳子和裂 口应及时解决和切除。 7.3 若有芯棒断裂应将其选出，并把有芯棒部位的管子切除。所有精轧管轧 制后弯曲明显，应立即停止，并通知调整员。 7.4 不合格产品应做好标识，单独堆放。 7.5 轧管完成后填写记录单及冷轧卡片（所有精管用规定的塑料标签），并 在冷轧卡片上写好下一工序（如打尖、退火、中切等）。按我公司油 漆色标要求涂上油漆。
送料机安全操作作业指导书 1.0. 目的： 1.1.制定本规程，确保送料机的安全运行处于受控状态。 2.0. 范围： 2.1.本规程适用于送料机的安全运行和操作以及新员工培训之用. 3.0. 安全操作内容： 3.1.冲床工必须经过学习，掌握设备的结构、性能，熟悉操作规程并取得操作许可方可独 立操作. 3.2.正确使用设备上安全保护和控制装置，不得任意拆动。 3.3.检查机床各传动、连接、润滑等部位及防护保险装置是否正常，装模具螺钉必须牢 固，不得移动。 3.4.机床送料机在工作前应作空运转2-3分钟，检查脚闸等控制装置的灵活性，确认正常 后方可使用，不得带病运转。 3.5.模具时要紧牢固，上、下模对正，保证位置正确，用手搬转机床试冲（空车），确保 在模具处于良好情况下工作。 3.6.开车前要注意润滑，取下床面上的一切浮放物品。 3.7.冲床取动时或运转冲制中，操作者站立要恰当，手和头部应与冲床保持一定的距离， 并时刻注意冲头动作，严禁与他人闲谈。\ 3.8.冲制或猥制短小工件时，应用专门工具，不得用手直接送料或取件。 3.9.冲制或猥制长体零件时，应设制安全托料架或采取其它安全措施，以免掘伤。 3.10.单冲时，手脚不准放在手、脚闸上，必须冲一次搬（踏）一下，严防事故。 3.11.两人以上共同操作时，负责搬（踏）闸者，必须注意送料人的动作，严禁一面取件, 一 面搬（踏）闸。 3.12.工作结束时及时停车，切断电源，擦拭机床，整理环境。
4.0. 滚轮送料机使用时注意事项： 4.1.滚轮送料机实际最大送料宽度是在晋志德现有滚轮规格上减去10mm因其具有挡料 轮避免偏料），不可超出这一范围，否则将导致：送料精度的不稳、送距不准，甚至 造成滚轮零部件的损坏。 4.2.滚轮送料机送料长度的调节应比寸动试冲略长。滚轮送料机连续冲压生产前都需进行 寸动试冲来确定送料长度，而寸动时因有刹车惯性，送料长度会偏长，当实际连续生 产时无刹车惯性，送料长度会变短，因此滚轮送料机长度的调节应比寸动试冲略长。 4.3.滚轮送料机送料长度变化大时，需重新调整滚轮摇臂位置。若送料长度变化大时， 摇臂与拉杆角度会发生变化，此时需旋转拉杆，使冲床停在上死点位置时，摇臂与拉 杆角度为90度，避免摇臂或传动轴的折断。4.4. 更换模具后，需重新调整 滚轮送料机的送料高度。冲压生产过程中要使用多套冲压模具，而不同的模具的模具 线高度各不相同，只有确保送料机的送料高度和模具材料线高度同高，才能使送料精 确、顺畅。 4.5. 正确的调整方法： 4.5.1.模具线相差不大时的调整方法：将滚轮送料机固定在安装板上的两个M14螺丝转松, 旋 转调整此螺丝，调节至所需高度后把螺丝锁紧即可。 4.5.2.模具线相差很大时的调整方法：模具线相差很大则需对滚轮送料机连杆长度进行调 节，先依次卸下连杆、安装板，将滚轮重新固定合适的高度后，然后依方法1调整, 最 后调整滚轮连杆，依次装好滚轮即可。 4.5.3.冲压生产线停机时，必须先停止冲床，再停整平机，避免因整平机过早停机造成冲压 材料供给不足。 4.5.4.滚轮送料机工作时应时常检查送料长度、送料精度是否正确，尽早发现问题，快速解 决，避免影响冲压生产。 5.0. 滚轮送料机维护保养时的特别注意: 5.1. 定期检查滚轮送料机各连接部件螺栓（如偏心盘螺丝、摇臂螺丝）紧固情况，如发 现松动应立即锁紧。 52 齿轮啮合及齿轮清洁齿轮长时间使用会造成磨损，造成齿轮间隙的变化，因此必须

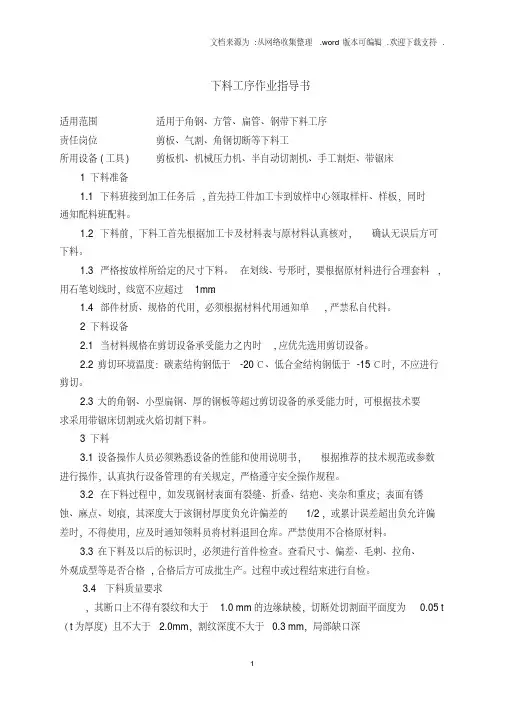

下料工序作业指导书 适用范围 责任岗位所用设备（工具） 1 下料准备适用于角钢、方管、扁管、钢带下料工序 剪板、气割、角钢切断等下料工 剪板机、机械压力机、半自动切割机、手工割炬、带锯床 1.1下料班接到加工任务后, 首先持工件加工卡到放样中心领取样杆、样板，同时通知配料班配料。 1.2下料前，下料工首先根据加工卡及材料表与原材料认真核对，确认无误后方可下料。 1.3严格按放样所给定的尺寸下料。在划线、号形时，要根据原材料进行合理套料, 用石笔划线时，线宽不应超过1mm。 1.4部件材质、规格的代用，必须根据材料代用通知单, 严禁私自代料。 2 下料设备 2.1当材料规格在剪切设备承受能力之内时, 应优先选用剪切设备。 2.2剪切环境温度：碳素结构钢低于-20 ℃、低合金结构钢低于-15 ℃时，不应进行剪切。 2.3大的角钢、小型扁钢、厚的钢板等超过剪切设备的承受能力时，可根据技术要求采用带锯床切割或火焰切割下料。 3 下料 3.1设备操作人员必须熟悉设备的性能和使用说明书，根据推荐的技术规范或参数进行操作，认真执行设备管理的有关规定，严格遵守安全操作规程。 3.2在下料过程中，如发现钢材表面有裂缝、折叠、结疤、夹杂和重皮；表面有锈蚀、麻点、划痕，其深度大于该钢材厚度负允许偏差的1/2 ，或累计误差超出负允许偏差时，不得使用，应及时通知领料员将材料退回仓库。严禁使用不合格原材料。 3.3在下料及以后的标识时，必须进行首件检查。查看尺寸、偏差、毛刺、拉角、外观成型等是否合格, 合格后方可成批生产。过程中或过程结束进行自检。 3.4下料质量要求 ，其断口上不得有裂纹和大于1.0 mm 的边缘缺棱，切断处切割面平面度为
SMT 上料作业指导书—范文 、目的 为规范smt 贴片机操作人员上料的过程杜绝上料过程中不规范的行为，避免上错料和物料上反的情况发生。特做了以下规定，并标明了SMT 贴片机上料的注意事项。 二、SMT贴片机工作流程 1、SMT备料员把将要生产的产品套料从SMT配套领出来，对照GETBOM核对所备物料是否是BOM 中所列的替代料。 2、SMT 操作员参照SMT 栈位表，在所领料盘上标识物料对应的贴片机和feeder位置，用XXXX四位代码表示指定贴片机和feeder位置。第一位代码可为A、B、C、D,对应三条JUKI贴片线，A、B、C分别代表J1、J3贴片线的第一、第二、第三台贴片机，A、B分别代表J2贴片线的第一、第二台贴片机，对应CASIO 贴片机，A、B、C D分别代表贴片机的STAG日、STAGE、STAGE3 STAGE四个feeder支撑台。第二位代码为F、R,F代表安装在前面的feeder支撑台上，R 代表安装在后面的feeder 支撑台上。第三位、第四位为阿拉伯数字，代表要安装的feeder 位置编号。 3、确认元件的极性，若与栈位表上标示的不一致，需反馈班长或技术员。 4、把标识好所用贴片机和feeder 位置的料盘装在feeder 上，用标签纸写上指定贴片机和feeder位置的四位代码、物料的P/N,贴在feeder后面的固定位置以方便查料。 5、把已装好料的feeder 装在feeder 周转车上，把周转车推至机器旁，按照栈位表上的安装位置装在贴片机feeder 支撑台上，贴片机操作员自检后，通知相关人员复检，并通知IPQC查料，检查后要及时填写上料记录表丄QC在完成首件检查后再填写上料记录表。 6、生产中途换料参照上述4.2-4.5 的步骤。 7、不同包装方式元件的转换 a. 栈位表通常只设定卷带包装元件的栈位，卷带包装与管装、TDS托盘包装类元件之间转换时会涉及到栈位的变更，需把更
深港皇岗-落马洲口岸人行通道桥钢梁 火焰切割作业指导书 编制： 复核： 审核： 中铁大桥局集团第七工程有限公司 2004年5月 钢板下料主要采用火焰切割进行，根据零件的形状，分别采用数控切割机、火焰条状切割机和半自动切割机进行。
1.数控切割的零件。 放平钢板并对齐，确保切割包络线在钢板的轮廓内。 2.对于轮廓，要选好切入点和离去点使切割变形量最小。 3.矩形件及条状件应按以下顺序切割：a）切割板的起始边b）纵向切割，割嘴数应为多个，使板材对称加热，减少变形量c）切割板的终止边 4.检查所有的火焰是否符合要求，是否正常工作。 5.检查所有的氧气流是否完好，喷嘴是否正常工作。 6.检查割嘴的位置。 7.检查所有气体的体积和压力。 8 .检查切割“开/关”.机构是否正常工作。 9.如果环境温度低于0C，用加热器加温钢板至10Co 10.按厂家建议和先前的切割试件的指导，根据切割板厚，选用氧气、乙炔压力 和割嘴。 11.测量检查用钢尺，在使用前钢尺经计量检测机构校正合格后方可使用。 12.割嘴与板面应保持正确的距离，一般为5-8mm割嘴后倾角5°—30°,板厚 > 30mn割嘴应与移动板面方向垂直。 13.切割顺序 a）首先点燃割炬，随后通过减小乙炔的体积调节火焰，火焰大小根据钢板厚度适当调整。 b）预热材料表面至着火点 c）将火焰放至起点处并打开切割氧气阀门 d）切割到达终点时，关闭切割氧气阀门，并将割炬抬起 e）关闭乙炔阀门 f）关闭加热氧气阀门。
14 ?火焰切割面的质量应满足表1的要求。 15?切割前应检查板材炉批号是否完整，并转移到下料件上，测量板厚长宽，核对是否和零件图纸要求相符，根据编号作下料记录，登记炉板号，下料后工件上按下料顺序编号和标记零件名称或符号标记。 安全注意事项: 车间加强通风以避免产生有害气体。 切割车间必须有设置灭火器、消防毯和砂箱。 氧气禁止同油接触。 乙炔禁止同铜接触 氧气瓶禁止同可燃气瓶放一起，并距明火点距离一般不少于10m。 气瓶的搬运、运输与存放应符合有关安全规定，不能放在铲车的扁叉上使用前检 查气瓶调整器是否正常、是否有泄漏氧气瓶中氧气不准用完，至少应有0.1? 0.2MPa的表压。
作业指导书汇编 JW-ZY-2015 编制人：企管部 审核人：韩光海 审批人：韩光海 发布时间：2015年11月8日 实施时间：2015年11月8日 天津佳维仓储设备制造有限公司
下料作业指导书JW-ZY-2015-01 序号工序名称工序内容要求使用设备检验方法备注 1 点检检查圆盘锯及冷却 装置是否正常试空车 圆盘锯 目测 耳听 2 运料将型材搬放在下料 工作台上放置位置便于操作 工作台 目测 3 调定位块根据下料尺寸调整 定位块位置，调整 后要紧固 定位块要紧固，防 止工作中移动卷尺 目测 4 锯断将型材放在圆盘锯 紧固钳中，靠紧定 位块，夹紧型材， 启动开关，下压锯 盘，进行切割。（下 料前先锯掉料头） 型材应放平，保证 切口断面与平面垂 直 圆盘锯目测 5 检验首件应检验尺寸、 切口等是否符合要 求，合格后再进行 正式生产。并且定 时自检，发现误差 及时调整 长度误差不得超过 5.0+ - mm；断面与水 平面垂直度不得超 过0.3mm 卷尺 角尺 目测
冲孔作业指导书JW-ZY-2015-02 序号工序名称工序内容要求使用设备检验方法备注 1 点检检查冲床设备运转是否正常，加注润 滑油试空车 冲床 目测 耳听 2 安装模具按要求选择合适的冲孔模具，并且调 整好位置将其固定选择适合的模具 做好固定 模具目测 3 运料将需冲孔的钢管用专用小车运至冲 床旁边便于操作的位置冲孔前要验证管 材尺寸是否正确 专用小车卷尺 4 冲孔启动开关，端平钢管，使冲孔面向上 进行冲孔。首件必须进行检验，合格 后方可正式生产，生产过程中应定时 进行自检，发现误差及时调整 孔位置误差不得 超过0.3mm 冲床卡尺 5 冲压孔形首先将冲压孔形的模具装好，并且调 整好位置将其固定；然后启动开关， 端平钢管进行冲压孔形操作。使孔边 向外翻。 孔边需向外翻 冲床目测 6 检验首件应检验孔形等是否符合要求 首件检验合格后方可正式生产，生产 过程中应定时进行自检，发现误差及 时调整 冲压出的孔形应 光滑，无明显的拉 伤， / 目测
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 切割岗位作业指导书(通用版)
切割岗位作业指导书(通用版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 1．目的 规范操作行为，确保切割系统正常运转。 2．适用范围 适用于新材公司加气车间切割岗位。 3.职责 3.1确定切割尺寸,掌握最佳切割时机。 3.2服从领导的调度和工作安排，按时按质按量的完成工作任务，不擅自离岗。 3.3遵守公司各项规章制度、操作技术规程，努力学习，不断提高技术业务水平。 3.4积极参加设备故障的抢修工作，及时排除设备故障，使设备保持良好状态。 3.5根据预防性维修保养计划，认真完成有关设备的维修保养工作 3.6发扬主人翁精神，开动脑筋，大胆提出合理化建议，为公司做
贡献。 3.7有权操作切割机。 3.8有权制止违规操作。 4、切割岗操作规程 4.1岗位工艺简图 翻转→横切→纵切→装卸 4.2主要设备：翻转机、横切机、纵切机、链条传送、装卸机。 4.3班前准备 4.3.1检查坯体的硬度是否符合切割要求。 4.3.2检查切割机气动元件是否有漏气现象，气源、压力是否正常。 4.3.3检查切割机切割钢丝安装是否正确，规格是否符合要求，有无缺丝、断丝，钢丝是否过紧过松。 4.3.4检查废浆搅拌机搅拌翅磨损程度。 4.3.5检查翻转机、泥浆泵、装卸机是否正常。 4.3.6检查各阀门状态是否正常。 4.4操作顺序 4.4.1按生产计划要求，挂好钢丝。 4.4.2启动废浆泵，投入循环水，启动废浆搅拌机。
下料切割工艺作业指导书编号：WHJX/ZD02-04 编制：技术科 审核：王煜梅 批准：徐公明 实施日期:2009.5.10 诸城市五环机械有限公司

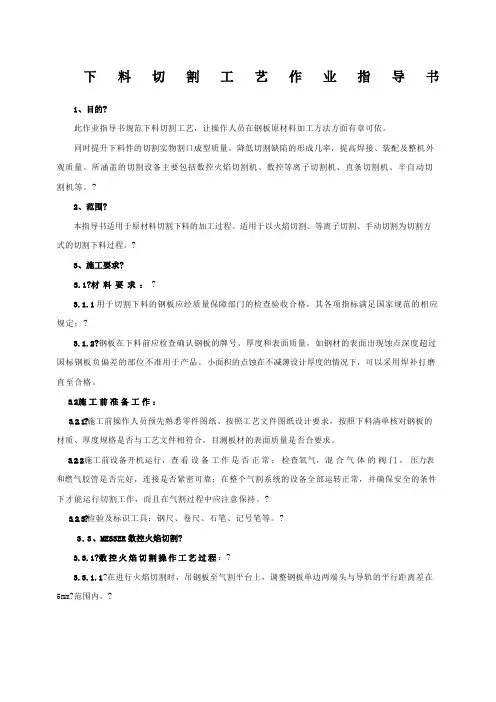

下料切割工艺作业指导书 1、目的 此作业指导书规范下料切割工艺，让操作人员在钢板原材料加工方法方面有章可依。同时提升下料件的切割实物割口成型质量，降低切割缺陷的形成几率，提高焊接、装配及整机外观质量。所涵盖的切割设备主要包括数控火焰切割机、数控等离子切割机、直条切割机、半自动切割机等。 2 、范围 本指导书适用于原材料切割下料的加工过程。适用于以火焰切割、等离子切割、手动切割为切割方式的切割下料过程。 3 、施工要求 3.1 材料要求： 3.1.1用于切割下料的钢板应经质检科的检查验收合格，其各项指标满足国家规范的相应规 定； 3.1.2 钢板在下料前应检查确认钢板的牌号、厚度和表面质量，如钢材的表面出现蚀点深度 超过国标钢板负偏差的部位不准用于产品。小面积的点蚀在不减薄设计厚度的情况下，可以采用焊补打磨直至合格。 3.2施工前准备工作： 3.2.1 施工前操作人员预先熟悉零件图纸、按照工艺文件图纸设计要求，按照下料清单核对钢 板的材质、厚度规格是否与工艺文件相符合，目测板材的表面质量是否合要求。 3.2.2施工前设备开机运行，查看设备工作是否正常；检查氧气，混合气体的阀门，压力表和 燃气胶管是否完好，连接是否紧密可靠；在整个气割系统的设备全部运转正常，并确保安全的条件下才能运行切割工作，而且在气割过程中应注意保持。 3.2.3 检验及标识工具：钢尺、卷尺、石笔、记号笔等。 3.3、数控火焰切割 3.3.1 数控火焰切割操作工艺过程： 3.3.1.1在进行火焰切割时，吊钢板至气割平台上，调整钢板单边两端头与导轨的平行距离 差在5mm 范围内。 3.3.1.2 将拷贝好的程序插入 USB 接口中，打开程序，检查程序图号是否与下料清单中的图
