工艺矿物学知识在有效使用铁矿石方面的应用随着钢铁生产行业的不断发展，地球上的矿石资源越来越少，易选铁矿石日益减少，难选矿石慢慢会成为选矿石的主要研究对象。工艺矿物学与选矿工艺有着密切的联系，矿石的矿物成分、元素的分布和赋存状态、矿物嵌布特征、粒度大小等是选择合理选矿工艺流程预计选别指标的重要依据。因此，选矿试验前，必须进行详细的工艺矿物学研究，查清各种元素的状态，才能对症下药，选择合理的工艺流程。
工艺矿物学作为地质、选矿、冶金的一门边缘学科来说，它的任务及其应用范围是比较广泛的，可分为选矿工艺矿物学和冶金工艺矿物学。
对铁矿矿石工艺矿物学的研究涉及的内容有：矿石的化学组成和有益、有害元素的赋存状态和分布；有用矿物和脉石或杂志矿物的嵌布粒度、存在形态，在碎磨过程的解离特性以及矿石或矿物的物化性质等。综合这些方面的研究，一般能从工艺矿物学角度提出对磨矿细度的选择和工艺流程的制定、合理指标的确定等有指导作用的建议。
含铁矿物种类繁多，目前已发现的铁矿物和含铁矿物约300余种，其中常见的有170余种。但在当前技术条件下，具有工业利用价值的主要是磁铁矿、赤铁矿、磁赤铁矿、钛铁矿、褐铁矿和菱铁矿等。其中褐铁矿、菱铁矿等弱磁性含铁矿石为较难选别的铁矿石。
工艺矿物学分析是指导矿物加工试验研究和工业生产的一项基础性工作，对于矿物加工工艺方法的选择、工艺故障的分析和资源综合利用评级等方面具有重要意义。
采用的方法，有透射偏光、反射偏光显微镜鉴定，化学多元素分析、化学物相分析、重力分析、磁力分析、热差分析、红外光谱分析、X衍射结构分析；用电子探针或离子探针进行矿石的微屈化学成分分析；用扫描电子显微镜分析矿物之间的嵌镶关系；用电子显微镜观察超微细矿物的赋存状态并研究其分布规律；用穆斯堡尔仪研究铁的存在形式、价态、占位化学键性质；用中子衍射法进行矿物磁畴结构的测定；用俄歇电子能谱进行矿物表面状态分析以及用图象分析进行矿物粒度的测定等。下面简单介绍几种工艺矿物学的分析方法的应用。
（1）光谱分析
光谱分析能迅速而全面的查明矿石中所含元素的种类及其大致含量范围（定性、半定量），不至于遗漏某些稀有、稀散和微量元素，因而常用此方法对原矿或产品进行普查，查明了含有哪一些元素之后，再去进行定量的化学分析。这对于选冶过程考虑综合回收及正确评价矿石质量是非常重要的。
（2）化学全分析和化学多元素分析
化学分析方法能准确地定量分析矿石中各种元素的含量，据此确定哪种元素在选矿工艺中必须考虑回收，哪几种元素为有害杂质需要将其分离。化学分析是为了了解矿石中所含全部物质成分的含量，凡经过光谱分析出来的元素，除痕迹外，其它所有元素都作为化学分析的项，分析之和应该接近100%。
化学多元素分析是对矿石中所含多个重要和较重要的元素的定量化学分析，不仅包括有益和有害元素，还包括渣元素。如单一铁矿石可以分析全铁、可溶铁、氧化亚铁、S、P、Mn、SiO2、Al2O3等。
（3）化学物相分析
物相分析的原理是：矿石中的各种矿物在各种溶剂中的溶解度和溶解速度不同，采用不同浓度的各种溶剂在不同条件下处理所分析的矿样，即可使矿石中各种矿物分离，从而可测试出试样中某种元素呈何种矿物存在和含量多少。
（4）显微镜分析
显微镜分析利用不同矿物在显微镜下的光学性质的差异来鉴定矿物种类，根据矿物颗粒在显微镜视域内所占面积来测定矿物含量。常用的显微镜有实体显微镜（双目显微镜）、偏光显微镜和反光显微镜。
（5）仪器分析
对于矿石中元素的赋存状态比较复杂的情况，需要进行深入的查定工作，采用某些特殊或新的方法，如热分析、X射线衍射分析、电子显微镜、极谱、电渗析、激光显微光谱仪、离子探针、电子探针、红外光谱等。
总之，铁矿石工艺矿物学研究的特点是能紧密围绕选矿工艺的需要，提供详尽而系统的数据，特别是多元素分析，物相分析和矿物解离度方面的数据，使用的先进方法虽不普及，但在增多，方法和数学模型的研究亦在引起重视。
工艺矿物学，作为一门服务于现代工业生产的应用学科，它的研究成果已经在冶金领域发挥着重要的作用。例如：通过工艺矿物学的研究得到以下结论，
（1）高炉使用高碱度烧结矿，有利于高炉强化生产、增加产量、降低焦比。
由于扩散在还原过程中的作用、富氏体的还原，使得高碱度烧结矿的还原性和强度明显优于自熔性烧结矿，因而提高碱度是改善原料冶金性能和降焦增铁的主要措施。
（2）运用矿物学原理对烧结矿的组成及结构进行分析，结合高炉生产的要求，并满足一定的条件，得到适用于高质高量生产的高碱度烧结矿。
（3）烧结矿的矿物组成及相互间的结构特征，对烧结矿质量即机械强度和还原性有着直接影响。
强度的影响：因为烧结矿中机械强度高的铁酸钙含量较高，所以转鼓强度较高。由于其具有溶蚀结构，其中的磁铁矿与铁酸钙等一起固结，具有良好的强度，这也是烧结矿强度高地重要原因。
还原性的影响：不仅取决于烧结矿中矿物的种类，还与其结晶大小，形状和气孔率有关，还原性较好除与高碱度及烧结矿中含有较多的还原性很好的铁酸钙有关外，还与磁铁矿晶粒细小，气孔率高且分布均匀有直接关系。矿物的还原性与其自身的晶格能密切相关，晶格能越低，还原性越好。赤铁矿的晶格最低，其次是铁酸钙，故其还原性均较好，铁橄榄石的晶格能最高，其还原性最差。
（4）烧结过程中应尽量避免生成次生赤铁矿，采取措施使其生成针状铁酸钙，形成交织熔蚀结构，降低烧结矿的低温还原粉化率，提高烧结矿质量。
工艺矿物学的研究在铁矿石领域还发挥着更多的作用，研究水平在不断提高。充分利用现代技术来提升和改造是目前仍然使用的研究方法，提高了工作效率和研究水平。由于我国的经济正处在高速发展期，对资源的需求仍会增加。根据我过矿产资源“贫、细、杂”特点和综合回收差的问题，要想提高资源的综合利用率，必须先对矿石进行系统的工艺矿物学研究。因此，目前工艺矿物学发展过程中存在的困难将会随着人们对它的认识加深而得到改善。当然，工艺矿物学研究人员更应结合自身的特点，发挥专业优势，根据市场的需求，围绕矿物和岩石的深加工开发出相应的新产品，拓宽其研究领域，并将会大有作为。
工艺矿物学知识在有效使用铁矿石方面的应用随着钢铁生产行业的不断发展，地球上的矿石资源越来越少，易选铁矿石日益减少，难选矿石慢慢会成为选矿石的主要研究对象。工艺矿物学与选矿工艺有着密切的联系，矿石的矿物成分、元素的分布和赋存状态、矿物嵌布特征、粒度大小等是选择合理选矿工艺流程预计选别指标的重要依据。因此，选矿试验前，必须进行详细的工艺矿物学研究，查清各种元素的状态，才能对症下药，选择合理的工艺流程。 工艺矿物学作为地质、选矿、冶金的一门边缘学科来说，它的任务及其应用范围是比较广泛的，可分为选矿工艺矿物学和冶金工艺矿物学。 对铁矿矿石工艺矿物学的研究涉及的内容有：矿石的化学组成和有益、有害元素的赋存状态和分布；有用矿物和脉石或杂志矿物的嵌布粒度、存在形态，在碎磨过程的解离特性以及矿石或矿物的物化性质等。综合这些方面的研究，一般能从工艺矿物学角度提出对磨矿细度的选择和工艺流程的制定、合理指标的确定等有指导作用的建议。 含铁矿物种类繁多，目前已发现的铁矿物和含铁矿物约300余种，其中常见的有170余种。但在当前技术条件下，具有工业利用价值的主要是磁铁矿、赤铁矿、磁赤铁矿、钛铁矿、褐铁矿和菱铁矿等。其中褐铁矿、菱铁矿等弱磁性含铁矿石为较难选别的铁矿石。 工艺矿物学分析是指导矿物加工试验研究和工业生产的一项基础性工作，对于矿物加工工艺方法的选择、工艺故障的分析和资源综合利用评级等方面具有重要意义。 采用的方法，有透射偏光、反射偏光显微镜鉴定，化学多元素分析、化学物相分析、重力分析、磁力分析、热差分析、红外光谱分析、X衍射结构分析；用电子探针或离子探针进行矿石的微屈化学成分分析；用扫描电子显微镜分析矿物之间的嵌镶关系；用电子显微镜观察超微细矿物的赋存状态并研究其分布规律；用穆斯堡尔仪研究铁的存在形式、价态、占位化学键性质；用中子衍射法进行矿物磁畴结构的测定；用俄歇电子能谱进行矿物表面状态分析以及用图象分析进行矿物粒度的测定等。下面简单介绍几种工艺矿物学的分析方法的应用。 （1）光谱分析
工艺矿物学在矿物加工中的应用及发展趋势冯晟 发表时间：2019-12-18T10:11:40.813Z 来源：《基层建设》2019年第26期作者：冯晟 [导读] 摘要：进入二十一世纪以来，我国在经济发展上取得了可喜的成绩，在此背景下，我国加强对矿物加工技术的研究，也取得了一定的成就。 安徽太平矿业有限公司安徽淮北 235000 摘要：进入二十一世纪以来，我国在经济发展上取得了可喜的成绩，在此背景下，我国加强对矿物加工技术的研究，也取得了一定的成就。但到了现阶段，我国对于矿物加工的质量要求更高，为了能够提高矿物加工质量，矿物加工也改变了工作的重心，逐步提高对于应用工艺矿物学的研究。根据资料显示，从十九世纪开始，矿物加工的重要性就逐渐凸显出来，到了上个世纪矿物加工更是从采矿体系中分离出来，成为一个独立的技术． 关键词：工艺矿物学；矿物加工；应用；发展 引言 选矿工艺矿物学在矿产资源合理化开发过程中发挥了极其重要作用。随着现代科学技术和社会经济的快速发展，工艺矿物学正在经历从传统向现代工艺矿物学的转变。因此，本篇文章选择研究工艺矿物学在矿物加工中应用及发展趋势具有现实意义。 1工艺矿物学研究现状 在矿产资源开发趋向于贫?细?杂?新的大背景下，工艺矿物学研究与选矿工艺研究生产实践相结合得愈加紧密，并在矿产资源开发过程中的重要作用得到了广泛的认可。此外，由于激光剥蚀等离子质谱仪（LA-ICP-MS）的应用，加深了对微量元素赋存状态的认识。下面简单介绍我国选矿工艺矿物学近5年的主要研究成果。 贫?细?杂矿多是我国金属矿产资源分布的特点，如何合理开发是我国目前矿业领域研究的重点。通过对低品位矿进行系统的工艺矿物学研究，查明矿石的矿物组成?有价元素的赋存状态?目的矿物的嵌布特征和粒度分布；根据矿石性质的特点推荐合适的磨矿制度和选矿原则流程方案，并取得了较好的回收指标。共伴生多金属矿矿石性质复杂，利用光学显微镜?矿物自动分析仪（MLA?AMICS）?扫描电子显微镜-X射线能谱分析等手段对矿石中共伴生元素的赋存状态和有用矿物的分布特征进行系统研究，在保证主回收金属的选矿指标的前提下，合理兼顾伴生有价元素的综合回收，提高矿石的综合利用价值。有些矿石由于有价元素以分散形式存在，而且载体矿物本身含量又高，致使有价元素在回收的时候富集比低；此外，有用矿物的嵌布粒度细也是造成矿石难选的主要原因。目前矿业开发趋向于规模化生产，因此在生产实践中，可能由于矿石性质的变化或其他因素造成选矿生产指标的不稳定或不理想。通过研究选矿厂生产过程的原矿?精矿?尾矿?中间产品的矿物组成及其工艺特性，分析存在的技术问题，为其生产流程的优化提供依据并指明方向，对提高企业经济效益具有积极作用。 激光剥蚀电感耦合等离子体质谱（LA-ICP-MS）具有原位?实时?检测限低（10-6）等特点，能实现矿物微区痕量元素分析，在元素赋存状态的研究中得到了应用，加深了对元素赋存特征的认识。白云鄂博稀土矿尾矿中Sc的品位为0.012%，钪主要以类质同象的形式分布于含铁矿物中。矿石中的锡?铍除了一般以独立矿物存在外，还会以类质同象的形式赋存在铝硅酸盐矿物中。会泽铅锌矿Ge?Cd?Ga主要富集在闪锌矿中，其中Cd主要以类质同象替换Zn的形式存在于闪锌矿中，而Ge和Ga可能以固溶体形式分布于闪锌矿中。铜镍硫化物矿床中磁黄铁矿一般都含有Co和Ni，通过研究发现磁黄铁矿中的Co和Ni以类质同象形式替换Fe。磷矿中伴生的稀土元素主要富集在胶磷矿中而且主要是以类质同像形式存在。卡林型金矿床中的金究竟是以独立矿物形式存在还是以晶格金形式存在，一直存在争议；通过LA-ICP-MS载金矿物含砷黄铁矿进行分析，推断Au主要以亚微米至纳米级的金矿物存在于黄铁矿中。 2矿物加工应用工艺矿物学的现状 2.1辅助作用 在实际的矿物加工过程中，我们经常会遇到不知道如何选取矿石的问题，加强对于工艺矿物学的重视，我们可以知道为什么难以选择出合适的矿石，进而解决目前存在的选矿指标不合格的问题。我们通过大量的研究发现，有用的矿物分布众多，有的是存在于易磨晶间，还有的是和无用矿物混杂在一起。所以，在对矿物进行加工的时候，我们要重点关注磨矿细度，采取相关的技术让有用矿物和无用矿物可以分开，尽力提供更为全面有效的技术，这样就可以帮助建立相关选矿标准。 每一个矿产品中拥有的有用的矿物数量有多有少，而且还会随着环境的变化而变化，为了能够检测数量和变化，了解该矿产品中矿物的组成，最后提高每一个矿产品的利用效率，我们必须继续研究工艺矿物学选矿过程及产品。就比如，在进行矿物加工之前，相关的工作人员用化学分析该块原矿的元素组成，并选出适合加工的原矿。可是往往事与愿违，工作人员选出的产品有时候并不能符合加工的标志，没有加工的价值。这时候如果可以进行工艺矿物学的研究，我们就可以发现该原矿产晶税度小或原矿内有用矿物成分存在于非金属矿物内。这样可以弥补目前选矿模式中存在的问题，双管齐下选择出合适加工的原矿。 2.2指导作用 目前的理论上的选矿标准存在着不明确的地方，有时候利用选矿标准却不能选出合适的原矿，为此可以以工艺矿物学为依托，分析每一块原矿中的具体的物质组成，了解该原矿是否有可选性，这可以为选矿指标从理论走向实际提供技术支持。 3矿物加工应用工艺矿物学的发展趋势 3.1图像处理 目前，我国的工艺矿物学的理论体系已经较为完善，关于研究主体?目的和手段都有完善的规定。在此背景下，工艺矿物学的研究取得了很大的进步，例如，现在的工艺矿物学已经脱离了人工，实现了自动检测，可以用机器分析原矿的组成部分，而且准确性也得到了很大的提高。同时，随着科学技术的进步，我国对于原矿的利用效率也得到了提高，在目前开采过度的背景下，可以供人们加工的原矿越来越少，我国矿产杂乱?贫瘠等问题逐渐显现出来。如何能够提高原矿利用效率是我们现在面临的主要问题。例如：对于那些很小的铁矿，目前的设备不能使得他们成像，而且工作效率也低，准确性低。 为了能够解决这些问题，在实践中，工作人员必须着力研究工艺矿物学，改变原来那种老旧落后的工作理念和工作方法。把矿物加工技术和计算机技术联系到一起，提高效率和质量。例如：为了解决目前光学显微镜的成像问题，我们可以利用计算机技术，将显微镜所呈现出的图片生成专门光学图片，然后传输到电脑中去，利用电脑中的相关软件处理图片，识别不同的颜色，从而了解原矿的组成部分。这
《矿物学》复习题集 一、名词解释 1、结构水：也称化合水，是指以OH-、H+或H3O+离子形式存在于矿物晶格一定配位位置上、并有确定的含量比的“水”。 2、聚形纹：由于不同单形的细窄晶面反复相聚、交替生长而在晶面上出现的一系列直线状平行条纹，也称生长条纹。 3 、结晶习性：是指矿物晶体在一定的外界条件下，常常趋向于形成某种特定的习见形态。 4、晶簇：是指在岩石的空洞或裂隙当中，丛生于同一基底，另一端朝向自由空间发育而具完好晶形的簇状单晶体群。 5 、结核：由隐晶质或胶凝物质围绕某一中心（如砂粒、生物碎片或气泡等），自内向外逐渐生长而成。 6 、假色：由物理光学效应所引起的颜色，是自然光照射在矿物表面或进入到矿物内部所产生的干涉、衍射、散射等而引起的颜色。如：锖色。 @ 7、他色：是指矿物因含外来带色的杂质、气液包裹体等所引起的颜色，它与矿物本身的成分、结构无关，不是矿物固有的颜色。 8 、解理：是指矿物晶体受应力作用后，沿一定结晶方向破裂成一系列光滑平面的性质。 9 、断口：矿物内部若不存在由晶体结构所控制的弱结合面网，则受力后将沿任意方向破裂成不平整的断面。 10 、标型特征：能反映矿物的形成和稳定条件的矿物学特征，称为矿物的标型特征。 11 、标型矿物：只在某种特定的地质作用中形成的矿物，标型矿物本身就是成因标志。 12 、共生：是指同一成因、同一成矿期（或成矿阶段）所形成的不同矿物共存于同一空间的现象。 13、伴生：不同成因或者不同成矿阶段的各种矿物共同出现在同一空间范围内的现象，称为矿物的伴生。 14 、副象：矿物发生同质多像转变（相变）后，新的矿物仍保留原矿物的外形，称为副象。如β－石英变为α－石英后，仍保留六方双锥外形。 、 15 、假象：当交代作用强烈时，原矿物可全部为新形成的矿物所替代，但仍保持原矿物的晶形，这种晶形称为假象。如褐铁矿呈现黄铁矿的立方体假象。 16、硅氧骨干：在硅酸盐结构中，每个Si一般为4个O所包围，构成[SiO4]四面体，它是硅酸盐的基本构造单位。
《地质学》知识点（采矿083班内部使用） ?质学研究的对象是：_地球，主要是研究固体地球的表层——地壳或岩石圈。 ?地质学的研究内容：固体地球（重点是地壳或岩石圈）的（1）物质组成；（2） 结构构造；（3）形成和演化历史；（4）地质学应用 ?地球极近似旋转椭球体 ?地球内部具有圈层构造地球内部圈层构造的划分依据：地震波速的变 化 ?地温梯度(地热增温率)，指在常温层以下，每向下加深100ｍ所升高的温度。 深度<20km平均地温梯度为３℃ ?地热增温级：指温度每增加1 ℃，所需增大的深度数值。平均地热增温级 为33m ?地热异常凡一地区实际地热增温率大于平均地热增温率。地热异常区蕴藏 着丰富的热水和蒸汽资源,但对采矿不利，特别是采矿深度较大时,应充分考虑地热因素,及时调整通风系统，加强通风措施。 ?地磁场三要素：磁偏角、磁倾角和磁场强度 ?元素是构成地壳物质的基本单元 ?地质作用：所有引起矿物、岩石的产生和破坏，从而使地壳面貌发生变化的 自然作用统称为地质作用。引起这些变化的各种自然动力，称为地质营力。 ?地壳运动主要是指岩石圈的机械运动 ?地壳运动的方式以水平运动为主伴随着垂直升降运动 ?岩浆作用：在地壳运动下，由于外部压力的变化，岩浆向压力减小的方向移 动，上升到地壳上部或喷出地表冷却凝固成为岩石的全过程。 ?岩浆作用的方式：侵入作用和喷出作用 ?侵入作用：岩浆从地壳深处上升到地壳上部的活动喷出作用：是指岩浆 直接喷出地表 ?变质作用概念：由于地壳运动及岩浆活动，使已形成的矿物和岩石受到高温、 高压及化学成分的加入的影响，在固体状态下，发生物质成分与结构、构造的变化形成新的矿物和岩石，这一过程称为变质作用。 ?影响变质作用的因素有温度、压力和化学成分的加入。 ?变质作用的基本类型：接触变质作用、动力变质作用和区域变质作用。 ?地震是地壳快速颤动的现象，是地壳运动的一种表现。 ?震源振动的发源点，能量的发源点。 ?震中震源在地表投影点 ?震源深度震中到震源的距离 ?震级: 衡量地震绝对强度的级别 ?烈度:是指地震对地面和建筑物破坏的强烈程度 ?按成因可将地震分为构造地震、火山地震和陷落地震 ?将风化产物从岩石上剥离下来，同时也对未风化的岩石进行破坏，不断改变 着岩石的面貌，这种作用称为剥蚀作用。 ?概念：风化剥蚀的产物，在风、流水等地质营力的作用下，离开母岩区，经 长距离搬运，到达沉积区的过程，叫搬运作用。 ?搬运作用方式：拖运、浮运和溶运。 ?被搬运的物质，经过一定距离的搬运后，由于搬运介质的搬运能力(如水的流
工艺矿物学研究内容与规范 国土资源部成都矿产资源监督检测中心 四川省地质矿产勘查开发局成都综合岩矿测试中心 二零一五年四月八日
一、采集试验样品 （1）规范：DZ/T0130—200X《地质矿产实验室测试质量管理规范》。 （2）样品采集要求：试样必须具有代表性，试样的主要化学成分（主要有用组分及伴生有益、有害组分）的品位应与所代表的矿体（矿床）基本一致；试样的矿石类型、矿物组分、结构构造、有用矿物粒度和嵌布特性应与所代表的矿体（矿床）基本一致。 （3）采样设计：由地质勘查专业人员和设计人员对地质勘查资料进行认真研究，并到矿区实地调查和踏勘，协同委托单位共同商定采样方法和方案，编制采样设计和采样说明书。 （4）样品采取：根据采样设计研究内容和深度并考虑施工和运输等具体情况确定采样点及数量数目，采样点位置根据矿床的空间变化特征合理布置，样品采集由委托方负责。 （5）样品包装、运输 根据采样设计，分别采取各采样点、各类型（矿层）、各品级的矿石和近矿围岩夹石，进行分别编号包装、运输。 二、矿石工艺矿物学研究 （一）工艺矿物学研究内容 1、矿石（岩石）类型、结构构造、矿物组成、物质组分、矿物粒度、嵌布关系及选矿工艺特征等 1）矿石中主要矿物工艺粒度特征
2）有用元素的赋存状态及迁移特征 3）目的矿物的嵌布特征 4）选矿试验过程中各阶段工艺路线及指标评估。 5）选矿方法及工艺指标评估 2、冶烁工艺的工艺矿物学研究内容 1）矿物的相变 2）元素的迁移及分布规律 3）人造矿物的定性定名 4）人造矿物的物化性质测定 5）人造矿物的嵌布特性和关联度 3、工艺矿物学在材料制造中的应用 1）材料物化性质测定硬度、轫度、化学组成 2）材料表面组织及浸蚀后内部组织的鉴定 3）材料内部形状鉴定（主要是非金属材料） （二）工艺矿物学研究方法与手段 （1）试验工作按DZ/T 0130-200X《地质矿产实验室测试质量管理规范》标准要求进行。 （2）工艺矿物学研究方法与手段： 1）化学分析； 2）光学显微镜（偏光、透光、体视显微镜）； 3）单矿物分离及分析； 4）X荧光光谱分析（XRF）；
安徽机电职业技术学院 《焊接结构课程设计说明书》 --------------------------支撑座的设计 姓名： 班级： 系部：机械工程系 学号： 2014年6月27日星期五
目录 前言 (1) 第一章设计支撑座的目的 (2) 第二章板材的矫正 (3) 第三章放样 (4) 第四章划线(号料) (6) 第五章下料工艺过程 (9) 第六章装配——焊接工艺 (13) 6.1 焊接装配的基础知识 (13) 第七章焊接工艺制定 (19) 7.1 焊接方法的选择 (19) 7.2 焊接工艺参数的选择 (19) 7.3 焊接工艺卡的内容 ..................................... 错误！未定义书签。第八章课程设计总结 .. (22)
前言 “焊接结构制造工艺及实施”是一门涉及多种焊接相关知识及多种工程技术，理论与实践结合极为紧密的课程。接近生产实际经验，贴近生产，贴近工程实践，体系完善。通过对焊接制造工艺过程中各个环节相关知识的学习，使学生初步掌握现代化焊接结构工艺编制方法，培养理论联系实际，分析问题和解决问题的能力。帮助我们了解产品的制造工艺和企业通用焊接技术文件样本，还有制造工艺及一些典型的工艺要求，初步积累经验，为以后走上工作岗位打下良好的基础。 当然课程设计是我们学习中必不可少的，有助于帮助我们更好地去了解一个产品的生产过程和制造过程，对于提高我们的能力还是有很大的帮助的，而且在实习中还有老师的指导，和同学的交流，这些在以后的工作岗位上是很少的，学习的机会也会很少的，没有在学校中的这种氛围。对于这次实习我们还是非常的珍惜的。 1
矿物岩石学知识点总结 一、矿物学知识 1、矿物的分类和命名采用矿物晶体化学分类的原则与体系，按化合物类型及化学键性质将矿物分为 五大类，再根据阴历自己络离子的不同分类分为： （1）含氧盐类，包括：硅酸盐类（橄榄石、石榴石、十字石、辉石、角闪石、云母、长石等）。碳酸盐类（方解石、白云石等），硫酸盐类（石膏、重晶石等），磷酸盐 类。 （2）氧化物和亲氧化物大类，氧化物（赤铁矿Fe2O3、石英、磁铁矿等），亲氧化物（褐铁矿）。 （3）卤化物类，氟化物（萤石），氯化物类（食盐）。 （4）硫化物类（方铅矿PbS、闪锌矿、黄铜矿CuFeS2、黄铁矿）。 （5）自然元素类（自然流、石墨吗）。 2、矿物的命名： （1）依据矿物的化学成分命名，如自然金。 （2）依据矿物的物理性质命名，如方解石、橄榄石。 （3）依据矿物的形态特点命名，如石榴石，十字石。 （4）依据矿物的两项突出特征命名，如方铅矿、黄铜矿。 3、常见造岩矿物的特点： （1）橄榄石：结构式：（Mg，Fe）[SiO4],单晶体柱状，橄榄绿色，随含铁的量而不同。晶体呈短柱状，常成粒状集合体。富镁的色浅，常带黄色色调，富铁的则色深，条痕无色，玻璃光泽，断 口油脂光泽，硬度7，不完全解理，常见贝壳状端口。橄榄石是组成上地幔的主要矿物，也是陨 石和月岩的主要矿物成分。它作为主要造岩矿物常见于基性和超基性火成岩中。 （2）普通辉石：单晶体为短柱状，横切面呈近正八边形，集合体为粒状。绿黑色或黑色。玻璃光泽。硬度5－6。有平行柱状的两组解理，交角为56。相对密度3.02-3.45，随着含Fe量增高而加大。条痕白色，玻璃光泽，透明，中等解理，是一种常见的造岩硅酸盐矿物，主要存在于火成岩和变质岩中，由硅氧分子链组成主要构架，晶体结构为单斜晶系或正交晶系。 （3）普通角闪石，普通角闪石的晶体呈长柱状，横断面为近似菱形的六边体，晶体的集合体一般为粒状、针状或纤维状。颜色绿黑至黑色，有玻璃光泽。条痕白色略浅灰绿色，近乎不透明。两组柱面解理完全，交角为124°或56°。摩氏硬度5－6，比重3.1－3.4。 （4）斜长石：白色或灰白色，条痕白色，玻璃光泽，透明，硬度6，完全解理，两组解理夹角86度，相对密度2.61—2.76晶形呈柱状、厚板状，常为粒状或块状；颜色多呈灰白色，有时微带浅棕、浅蓝及浅红色； 5）正长石，AlSi3O8],单晶呈短柱状或厚板状，有两种结晶习性：多呈粒状集合体。肉红色或浅红色，条痕白色，玻璃光泽透明，硬度6，完全解理两组解理夹角90度，相对密度2.57. 黑云颜色为黑色、深褐色，有时带浅红、浅绿或其它色调，透明至不透明。玻璃光泽，黑色则 呈半金属光泽。硬度2－3，比重3.02－3.1。解理：解理极完全，条痕：白色略带浅绿色（6）石英：SiO2, 为半透明或不透明的晶体，质地坚硬，外观常呈无色、白色、乳白色、灰白半透明状态，莫氏硬度为7，断面具玻璃光泽或油脂光泽，变动于 2．22~2．65之间。极不完全解理。条痕白色。 二、偏光显微镜的认识和使用 1、原理：是用于研究所谓透明与不透明各向异性材料的一种显微镜，利用光的偏振特性对具有双折 射性物质进行研究鉴定。将普通光改变为偏振光进行镜检的方法，以鉴别某一物质是单折射（各
《冶金工艺矿物学》课程教学大纲 开课单位：冶金工程教研室 课程负责人：万新 适用于本科冶金工程专业 教学学时：32学时 一、课程概况 《冶金工艺矿物学》课程是冶金工程专业的一门专业任选课。本课程的任务是以冶金固体原料和产物的矿物学特征和生产时的组成性状为研究目标，主要讲授冶金固体原料与产物中的矿物组成和分布，了解其在矿产资源评估、选冶加工、产品质量分析与控制中的实际应用。 本课程的先修课程主要有《冶金原理》、《冶金传输原理》、《金属学及热处理》等。 本课程的后续课程主要有《铁冶金学》、《钢冶金学》、《炼铁原料》等。 二、教学基本要求 1．了解矿物学的基本知识； 2．理解矿物晶体结构和晶体光学的基本原理； 3．掌握用光学显微镜等仪器对冶金原料和产物进行岩相和矿相分析； 4．掌握冶金产品生产条件对冶金原料和产物显微结构的影响，并掌握利用显微分析结果处理生产工艺中的实际问题； 三、教学内容及要求 (一)概论 主要内容：矿物学基础、冶金工艺矿物的研究内容、取样及误差控制。 重点：工艺矿物的研究内容；取样。 难点：取样及误差控制。 基本要求：了解矿物学的基本知识，掌握取样和误差控制方法。 (二)矿物的偏光显微镜鉴定 主要内容：晶体光学基本知识、偏光显微镜构造、透明矿物在单偏光镜下的光学性质、透明矿物在正交偏光镜下的光学性质、透明矿物在锥光镜下的光学性质、油浸法测定折射率、常见透明矿物鉴定表。 重点：晶体的分类；光率体；偏光显微镜构造；透明矿物在单偏光镜下的光学性质；常见透明矿物鉴定表（相关冶金矿物特性学习）。 难点：光率体的概念及应用；透明矿物在单偏光镜下光学性质。 基本要求：了解晶体光学的基本知识，理解光率体的概念及在透明矿物鉴定中的应用，掌握透明矿物在单偏光镜下的系统鉴定方法。 (三)反光显微镜下的矿物鉴定 主要内容：光片、反光显微镜构造、矿物的反射率与鹤双反射、矿物的反射色与和反射多色性、矿物的内反射、矿物的均质性与非均质性、矿物的偏光图、矿物的硬度、矿物的结构、矿物的浸蚀鉴定、矿物的其他鉴定特征、矿物鉴定表。 重点：光片的磨制方法；反光显微镜的构造；矿物在反光显微镜下的系统鉴定光学性质；矿物鉴定表。 难点：反光显微镜的构造；矿物在反光显微镜下的光学性质。 基本要求：了解反光显微镜工作的基本原理；理解光率体在矿物的反光显微镜鉴定中的应用；掌握矿物反光显微镜下系统鉴定方法。 (四)矿物研究的其他常用测试技术 主要内容：电子与固体物质的相互作用、X射线衍射分析、投射电子显微镜、扫描电子显微镜、

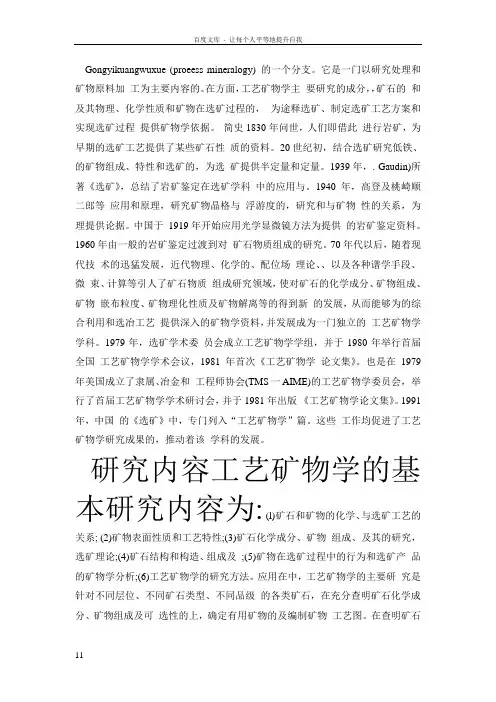

Gongyikuangwuxue (proeess mineralogy) 的一个分支。它是一门以研究处理和矿物原料加工为主要内容的。在方面，工艺矿物学主要研究的成分，，矿石的和及其物理、化学性质和矿物在选矿过程的，为途释选矿、制定选矿工艺方案和实现选矿过程提供矿物学依据。简史1830年问世，人们即借此进行岩矿，为早期的选矿工艺提供了某些矿石性质的资料。20世纪初，结合选矿研究低铁、的矿物组成、特性和选矿的，为选矿提供半定量和定量。1939年，. Gaudin)所著《选矿》，总结了岩矿鉴定在选矿学科中的应用与。1940年，高登及桃崎顺二郎等应用和原理，研究矿物晶格与浮游度的，研究和与矿物性的关系，为理提供论据。中国于1919年开始应用光学显微镜方法为提供的岩矿鉴定资料。1960年由一般的岩矿鉴定过渡到对矿石物质组成的研究。70年代以后，随着现代技术的迅猛发展，近代物理、化学的、配位场理论、、以及各种谱学手段、微束、计算等引人了矿石物质组成研究领域，使对矿石的化学成分、矿物组成、矿物嵌布粒度、矿物理化性质及矿物解离等的得到新的发展，从而能够为的综合利用和选冶工艺提供深入的矿物学资料，并发展成为一门独立的工艺矿物学学科。1979年，选矿学术委员会成立工艺矿物学学组，并于1980年举行首届全国工艺矿物学学术会议，1981年首次《工艺矿物学论文集》。也是在1979年美国成立了隶属、冶金和工程师协会(TMS一AIME)的工艺矿物学委员会，举行了首届工艺矿物学学术研讨会，并于1981年出版《工艺矿物学论文集》。1991年，中国的《选矿》中，专门列入“工艺矿物学”篇。这些工作均促进了工艺矿物学研究成果的，推动着该学科的发展。 研究内容工艺矿物学的基本研究内容为: (l)矿石和矿物的化学、与选矿工艺的关系; (2)矿物表面性质和工艺特性;(3)矿石化学成分、矿物组成、及其的研究，选矿理论;(4)矿石结构和构造、组成及;(5)矿物在选矿过程中的行为和选矿产品的矿物学分析;(6)工艺矿物学的研究方法。应用在中，工艺矿物学的主要研究是针对不同层位、不同矿石类型、不同品级的各类矿石，在充分查明矿石化学成分、矿物组成及可选性的上，确定有用矿物的及编制矿物工艺图。在查明矿石
