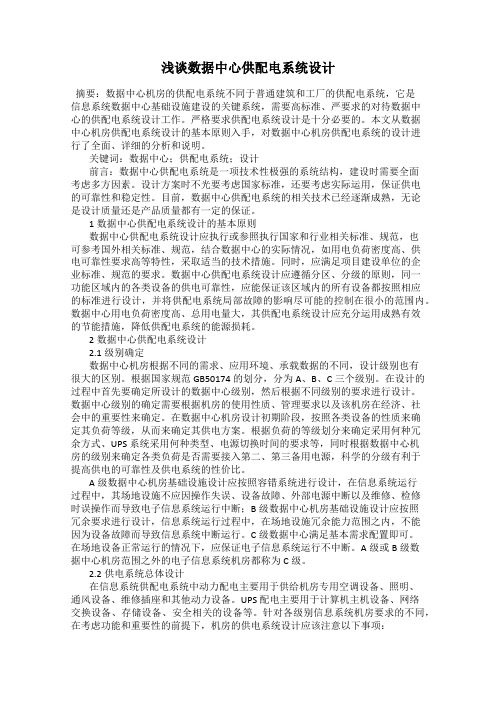

浅谈数据中心供配电系统设计
发表时间：2019-08-06T15:43:50.953Z 来源：《基层建设》2019年第15期作者：周永建
[导读] 摘要：数据中心机房的供配电系统不同于普通建筑和工厂的供配电系统，它是信息系统数据中心基础设施建设的关键系统，需要高标准、严要求的对待数据中心的供配电系统设计工作。
东莞深证通信息技术有限公司 523690
摘要：数据中心机房的供配电系统不同于普通建筑和工厂的供配电系统，它是信息系统数据中心基础设施建设的关键系统，需要高标准、严要求的对待数据中心的供配电系统设计工作。严格要求供配电系统设计是十分必要的。本文从数据中心机房供配电系统设计的基本原则入手，对数据中心机房供配电系统的设计进行了全面、详细的分析和说明。
关键词：数据中心；供配电系统；设计
前言：数据中心供配电系统是一项技术性极强的系统结构，建设时需要全面考虑多方因素。设计方案时不光要考虑国家标准，还要考虑实际运用，保证供电的可靠性和稳定性。目前，数据中心供配电系统的相关技术已经逐渐成熟，无论是设计质量还是产品质量都有一定的保证。
1数据中心供配电系统设计的基本原则
数据中心供配电系统设计应执行或参照执行国家和行业相关标准、规范，也可参考国外相关标准、规范，结合数据中心的实际情况，如用电负荷密度高、供电可靠性要求高等特性，采取适当的技术措施。同时，应满足项目建设单位的企业标准、规范的要求。数据中心供配电系统设计应遵循分区、分级的原则，同一功能区域内的各类设备的供电可靠性，应能保证该区域内的所有设备都按照相应的标准进行设计，并将供配电系统局部故障的影响尽可能的控制在很小的范围内。数据中心用电负荷密度高、总用电量大，其供配电系统设计应充分运用成熟有效的节能措施，降低供配电系统的能源损耗。
2数据中心供配电系统设计
2.1级别确定
数据中心机房根据不同的需求、应用环境、承载数据的不同，设计级别也有很大的区别。根据国家规范GB50174的划分，分为A、B、C三个级别。在设计的过程中首先要确定所设计的数据中心级别，然后根据不同级别的要求进行设计。数据中心级别的确定需要根据机房的使用性质、管理要求以及该机房在经济、社会中的重要性来确定。在数据中心机房设计初期阶段，按照各类设备的性质来确定其负荷等级，从而来确定其供电方案。根据负荷的等级划分来确定采用何种冗余方式、UPS系统采用何种类型、电源切换时间的要求等，同时根据数据中心机房的级别来确定各类负荷是否需要接入第二、第三备用电源，科学的分级有利于提高供电的可靠性及供电系统的性价比。
A级数据中心机房基础设施设计应按照容错系统进行设计，在信息系统运行过程中，其场地设施不应因操作失误、设备故障、外部电源中断以及维修、检修时误操作而导致电子信息系统运行中断；B级数据中心机房基础设施设计应按照冗余要求进行设计，信息系统运行过程中，在场地设施冗余能力范围之内，不能因为设备故障而导致信息系统中断运行。C级数据中心满足基本需求配置即可。在场地设备正常运行的情况下，应保证电子信息系统运行不中断。A级或B级数据中心机房范围之外的电子信息系统机房都称为C级。
2.2供电系统总体设计
在信息系统供配电系统中动力配电主要用于供给机房专用空调设备、照明、通风设备、维修插座和其他动力设备。UPS配电主要用于计算机主机设备、网络交换设备、存储设备、安全相关的设备等。针对各级别信息系统机房要求的不同，在考虑功能和重要性的前提下，机房的供电系统设计应该注意以下事项：
（1）数据中心机房容量较大时，应设置UPS供电系统专用电力变压器，容量较小时，可采用专用低压馈电线路供电。
（2）数据中心配电系统设计时，配电级别数越小越好。
（3）UPS设备应靠近数据中心主机房设置。
（4）数据中心规模较大时，动力系统与UPS系统的供电电源应独立，分别由不同的电力变压器供电。
（5）机房内其他电力负荷不得由给机房IT设备供电的UPS供电。
（6）计算机电源系统应限制非线性负荷的接入，以保证较高的供电质量。
（7）在电力容量计算时，需预留可扩展的备用容量，以满足容量扩展的需求。
2.3动力供配电系统
动力供配电系统应采用50Hz，380V/220V三相五线制供电的电源，采用TN-S接地方式。动力配电柜、照明配电箱采用放射式配电直接配电至各用电设备，提高供电系统的可靠性。
动力配电柜（箱）具有火警联动保护功能，出现火警时可与消防系统联动及时切断电源，并且在值班室安装手动电源切断装置。大型机房的动力配电柜（箱）最好采用专用变压器供电。
2.4 UPS供配电系统
UPS供配电系统既可以采用单机供电，也可以采用冗余方式进行供电。冗余方式供电能够在少数设备故障且在场地设施冗余能力范围之内，仍然能够满足机房内的用电需求，这是单机供电所不能达到的。从冗余式配置方案来看，有以下几种方式：主机——从机型“热备份”UPS供电方式、直接并机冗余UPS供电方式、双总线冗余供电方式。
（1）主机——从机型“热备份”UPS供电方式：主机带负载，备机空载，备机接入主机的BYPASS（旁路）输入端。这种方式优点在于布置比较灵活，不需要同品牌的两台UPS，而且不要增加额外辅助电路，不增加购置成本。缺点是这种供电方式两台UPS老化程度不同，备机电池组长期处于浮充状态影响电池寿命，从而导致系统有很多单点故障。如果主UPS出了故障，那么另一台必须接替全部负载。这也就意味着在约8ms内，另一台备机必须把供电负荷从0增加到100%。主机——从机型“热备份”UPS供电方式备用UPS长期处于空载状态，其电池寿命会缩短、容量会下降，且备用UPS需具有阶跃性负载承载能力。由于运维人员很难实时了解备用UPS各部分有无故障或隐患，当要启动备用UPS时，可能备用UPS会无法正常工作。
（2）直接并机冗余UPS供电方式：为克服主机——从机型“热备份”供电系统的弱点，随着UPS控制技术的进步，具有相同额定输出功率的UPS可直接并联而形成冗余供电系统。为保证高质量的并机系统，各电源间必须保持同频、同相、且各机均流。此种供电方式瞬间过
