中央空调设计规范和要求
为了统一中央空调设计理念，规范空调设计要求，达到空调方案的可 行、可靠，满足客户对空调效果的需求，从以下几个方面进行空调设计规 范和要求。 一、设计的基本条件和要求 1、首先要了解工程概况，房间的功能，房间的面积， 各房间是否需要空调， 业主对空调的基本要求和意向，以便做方案比较与设计。 2、根据各房间的面积、功能、负荷大小来选择末端设备型号，负荷大小要 考虑房间的朝向，房间内设备散热、围护结构的隔热程度等。 3、设计时要从以下几个方面考虑：房间负荷配置、内外机配比、设备安装 位置、水泵、冷却塔等要符合规范要求及工程实际情况，新风量配置，风 管设计长度、风速、静压、室外机安装高度，噪音，气流组织形式等。 4、方案比较：根据工程的基本情况确定最经济适用的方案。基本情况有机 房位置、能源、空调使用情况等。根据各房间负荷的大小，对主机设备进 行选型设计。根据末端设备的流量配置水泵流量，计算水系统沿程阻力确 定水泵的扬程，再选水泵的型号。对方案要有个说明：包括工程概况、设 计参数，主机安装位置、冷却塔安装位置、空调方式等。
二、空调主机设计参数 序 号 1 2 房间名称 旅游旅馆、标准间 酒吧 冷负荷 序 指标 号 （ w/㎡ ） 100~130 320~350 19 20 房间名称 医 院 ：一 般手 术室,超诊所 冷负荷 指标 （ w/m 2 ） 100~150 300~500
3 4 5 6 7 8 9
西餐厅、咖啡厅 中餐厅、宴会厅 商店、小卖部 中庭、接待
160~200 220~300 100~160 90~120
21
洁净手术室 X 光， CT,B
120~150 130~200 200~350 250~400 100~120 120~250 300~400 100~120 130~200 150~200 75~100 90~140 80~90 200~250 180~220
22 商场、百货大楼 23 影剧院：观众席 24 休息厅（允许吸烟） 化妆室 25 26 体育馆：比赛馆 27 观众休息厅 （允许吸烟） 28 贵宾室 29 展览厅、陈列室 30 会堂、报告厅 31 图书阅览 32 科研、办公 33 公寓、住宅 34 餐馆 35 足浴休闲
小会议室 （少量吸烟） 200~300 大会议室 （不许吸烟） 180~280 美容、美体 220~260 160~200 90~120 250~350 200~250 250~350 100~120 100~120 140~160 170~230
10 健身房、保龄球 11 弹子房 12 室内游泳池 13 舞厅（交谊舞） 14 舞厅（迪斯科） 15 办公 16 医院、高级病房 17 家用户式空调 18 KTV
三、空调末端设计参数 序 号 1 2 3 4 5 房间名称 旅游旅馆、标准间 酒吧 西餐厅、咖啡厅 中餐厅、宴会厅 商店、小卖部 冷负荷 序 指标 号 （ w/㎡ ） 180-200 320-350 200-230 260-320 200 19 20 21 房间名称 医 院 ：一 般手 术室,超诊所 洁净手术室 X 光， CT,B 冷负荷 指标 （ w/m 2 ） 200 300~500 200 130~200 200~350
22 商场、百货大楼 23 影剧院：观众席
6 7 8 9
中庭、接待 小会议室 （少量吸烟） 大会议室 （不许吸烟） 美容、美体
150 260 280 320-360 250 150 250~350 250~300 300~400 200 200 200-220 230-300
24 休息厅（允许吸烟） 化妆室 25 26 体育馆：比赛馆 27 观众休息厅 （允许吸烟） 28 贵宾室 29 展览厅、陈列室 30 会堂、报告厅 31 图书阅览 32 科研、办公 33 公寓、住宅 34 餐馆 35 足浴休闲
250~400 200 200~250 300~400 200 200 200~260 200 200 180~200 260~320 230
10 健身房、保龄球 11 弹子房 12 室内游泳池 13 舞厅（交谊舞） 14 舞厅（迪斯科） 15 办公 16 医院、高级病房 17 家用户式空调 18 KTV
四、系统设计要求 1、室内、外机配比： 室内、外机配比是指室内机制冷量之和与室外机制冷量之和的比值换算 成百分比值，同时开机或同时使用率高时建议不要超过 100％；不同时 开机或同时使用率低时建议最大值不能超过 130％，超过此值将严重影 响空调效果。 2、室外主机位置 （1）室外主机安装位置应空气畅通、散热良好，不形成短路；散热不好 时，应考虑改进措施，如加导风管、格栅等。 （2）机组的噪音不会对周围产生影响。
（3）多台外机时应排列整齐美观，同行间距应在 200 毫米以上，两行间 应留有 1 米以上维修空间，各机组的出风与回风应不会相互影响， 标高应尽量一致，高差﹤0.5 米。 （4）机组与基础之间应加 10 毫米厚的减震橡胶板。 （5）主机周围是否有足够的维修空间，是否有辐射源，是否有腐蚀性气 体，是否是多油烟、易燃易爆环境，是否有利于化霜水的排放。 3、末端设备位置 进行风机盘管设计时要考虑到房间气流组织良好，分布均匀，送回风口 间距适中。风机盘管接管一侧要留出检修口位置方便检修，同时要考虑 到检修口尺寸（不小于 400*400） ，室内是否有可燃腐蚀性气体泄漏、油 雾等。 风机盘管的标高要尽量一致， 嵌入式风机盘管高度不要高于 3 米， 以保证空调效果，并根据风机盘管型式不同分别计算最大安装高度和最 小安装高度。 进行空气处理机组设计时要考虑空调房间的噪音，空调箱的送风口需加 消音静压箱，以减低风机噪声和均匀送风，且不得不加风管直接将风吹 在室内，否则由于其出风口风速很高，将产生很大的风噪。对噪音值要 求严格的场所最好不要安装在房间内。 设备与风管的连接应采用软连接， 以防振动和噪音传递到风管上。 4、新风量设计 （1）先搞清楚空调系统有无新风要求，有新风要求时计算最大新风量和最 小新风量。建筑物新风量根据房间使用性质按下表采用 空调房 间类型 每人每小时新 风量 3 [m /(h.人)] 备注 空调房 间类型 每人每小时新 风量 3 [m /(h.人)] 备注
影剧院 体育馆 商场 高级客 房
25 25 25 30
不吸烟 不吸烟 不吸烟 少量吸烟
餐厅 办公室 会议室 一般病 房
30 25 60 60
少量吸烟 不吸烟 大量吸烟 不吸烟
（2）生产厂房应补偿排风、保持室内正压或保证每人不小于 30m3/h 的新 风量的最大值确定。 （3）舒适性空气调节，每小时换气次数宜为 5-8 次，循环风量为房间体积 乘以换气次数， 新风量按循环风量的 10－15％考虑。 其余换气次数可 参考下表： 房间名称 卫生间 开水间 制冷机房 变电室 配电室 油罐室 电梯机房 5、冷冻水系统设计 （1）管路中末端设备个数不多、各末端设备距离主机距离相差不大的场合 可用异程式管路，如下图：
室内机 进水 回水 室内机 室内机 室内机
换气次数 （次/小时） 5～10 6～10 4～6 5～8 3～4 4～6 8～15
房间名称 厨房（中餐） 厨房（西餐） 职工餐厅 车库 浴室（无窗） 洗衣房 锅炉房、换热战
换气次数 （次/小时） 40～50 30～40 25～35 5～6 5～10 10～15 10～15
这种形式的优点是管路简单，安装方便，但各盘管因距离主机远近不 同，水力损失不同，使各盘管水力不平衡，从而导致冷（热）量分配出现 偏差。 （2） 、管路中末端设备个数多、各末端设备距离主机距离相差大的场合应
用同程式管路，一般单程距离超过 40 米时要考虑同程布管，如下图：
室内机 进水 回水 室内机 室内机 室内机
正与异程式缺点相反，同程式的优点是不论各末端距主机远近，它们 水管路长度基本相等。这样就克服了水力不平衡的缺点。同程式的缺点则 是管路较复杂，给安装、施工带来不便，造价高于异程式水路循环。 （3）在空调系统中所有水管管径一般按照下述公式进行计算：
D(m)=
L(m3/h) 0.785x3600xV(m/S)
公式中：L----所求管段的水流量 V----所求管段允许的水流速 推荐管内水流速：
管径 15 20 25 32 40 50 65 80
闭式系统 0.4～0.5 0.5～0.6 0.6～0.7 0.7～0.9 0.8～1.0 0.9～1.2 1.1～1.4 1.2～1.6 开式系统 0.3～0.4 0.4～0.5 0.5～0.6 0.6～0.8 0.7～0.9 0.8～1.0 0.9～1.2 1.1～1.4 管径 100 125 150 200 250 300 350 400
闭式系统 1.3～1.8 1.5～2.0 1.6～2.2 1.8～2.5 1.8～2.6 1.9～2.9 1.6～2.5 1.8～2.6 开式系统 1.2～1.6 1.4～1.8 1.5～2.0 1.6～2.3 1.7～2.4 1.7～2.4 1.6～2.1 1.8～2.3
（4）水管壁厚应满足以下标准： 公称直径 DN mm in 20 25 0.75" 1" 外径 mm 26.75 33.5 普通镀锌管 无缝钢管
壁 厚 不镀锌理论重量 外 径 壁 厚 重 量 mm kg/m mm mm kg/m 2.75 1.63 25 3.0 1.63 3.25 2.42 32 3.5 2.46
32 40 50 65 80 100 125 150 200 250 300 400 500
1.25" 1.5" 2" 2.5" 3" 4" 5" 6" 8"
42.25 48.0 75.5 75.5 88.5 114.0 140.0 165.0
3.25 3.50 3.75 3.75 4.00 4.00 4.50 4.50
3.13 3.84 4.88 6.64 8.34 10.85 15.04 15.04
38 45 57 76 89 108 133 133 219 273 325 426 530
3.5 3.5 3.5 4.0 4.0 4.0 4.0 4.0 6.0 7.0 8.0 9.0 9.0
2.98 3.53 4.62 7.10 8.38 10.26 12.73 12.73 31.54 45.92 62.54 92.55 105.50
（5）空调水系统设计注意事项 A、当冷源设备布置在楼面上时，必须充分考虑并妥善解决设备的隔振和 噪声传播问题。 B、设备层设于中间楼层时，宜优先考虑采用风冷式机组，层高要符合设 计要求。 C、确定空调水系统的压力时，必须保持系统压力不大于冷水机组，末端 设备、水泵及管道部件的承压能力。 D、一般情况下，冷水循环泵宜安装在冷水机组的进水端。 E、当冷水机组进水端承受的压力大于冷水机组的承压能力，但系统静水 压力（包括机组所在地下层建筑高度）小于冷水机组的承压能力时，可将 冷水循环泵安装在冷水机组的出水端，水系统在竖向可不分区。 F、当冷水循环泵安装在冷水机组的出水端，而定压点设在冷水机组的进 水端时，若机组阻力较大，建筑物和膨胀水箱高度较低，则水泵吸入口可 能会产生负压。
H、当水系统的静水压力大于标准型冷水机组的承压能力时，应选择采用 工作压力更高的加强型机组，或对水系统进行竖向分区：水系统的竖向分 区应看建筑高度， 一般建筑高度在 100m 以下， 可不分区； 建筑高度超过 100m， 竖向一般考虑分区。 （6）冷冻水泵的选择 通常选用每秒转速在 30～150 转的离心式清水泵,水泵的流量应为冷 水机组额定流量的 1.1～1.2 倍（单台工作时取 1.1，两台及两台以上并联 工作时取 1.2） 。水泵的扬程应为它承担的供回水管网最不利环路的总水压 降的 1.1～1.2 倍。最不利环路的总水压降，包括冷水机组蒸发器的水压降 Δ p1 、该环路中并联的各台空调末端装置的水压损失最大一台的水压降 Δ p2、该环路中各种管件的水压降与沿程压降之和。冷水机组蒸发器和空 调末端装置的水压降，可根据设计工况从产品样本中查知；环路管件的局 部损失及环路的沿程损失应经水力计算求出，在估算时，可大致取每 100m 管长的沿程损失为 5mH2O。这样，若最不利环路的总长（即供、回水管管长 之和）为 L，则冷水泵扬程 H（mH2O）可按下式估算。 Hmax =Δ p1 ＋Δ p2 ＋0.05L（1+ K） 式中 K 为最不利环路中局部阻力当量长度总和与直管总长的比值。当最不 利环路较长时 K 取 0.2～0.3；最不利环路较短时 K 取 0.4～0.6。 （7）冷却水泵的选择 冷却水泵的流量应为冷水机组冷却水量的 1.1 倍。 水泵的扬程就为 冷水机组冷凝器水压降 Δ p1、冷却塔开式段高度 Z、管路沿程损失及管件 局部损失四项之和的 1.1～1.2 倍。Δ p1 和 Z 可从有关产品样本中查得；沿 程损失和局部损失应从水力计算求出，作估算时，管路中管件局部损失可
取 5mH2O，沿程损失可取每 100m 管长约 5 mH2O 。若冷却水系统来回管长为 L，则冷却水泵所需扬程的估算值 H（mH2O）约为 H =Δ p1 + Z + 5 + 0.05L 依据冷却水泵的流量和扬程，参考有关水泵性能参数选用冷却水泵。 6、风系统设计： （1） 、气流组织形式 A、上送下回送风方式：送风气流不直接进入工作区，有较长的与室内空 气掺混的距离，能够形成比较均匀的速度场和温度场，尤其是孔板送风， 比较适用于温、湿度及洁净度要求高的场合。 B、上送上回送风方式：特点为可以将送回风管集中于空间上部，可设置 吊顶使管道成为暗装，且工作区为回流区，人体舒适感强；而且单侧上送 上回的射流可贴附吊顶，以延长送风距离，是舒适性中央空调中常用的方 式。 C、下送上回送风方式：分为地板送风，诱导器送风、下侧送风。要求降 低送风温差，控制工作区内的风速，有一定的节能效果，并有利于改善工 作区的空气质量。 D、中送风方式，在某些高大空间内，若实际工作区在下部，不需要将整 个空间都作为控制调节的对象，则采用中送风，可节省能耗。但这种气流 分布会造成空间竖向温度分布不均匀，存在着温度分层现象。 （2） 、风口设计和安装 室内机送回风口位置在同一房间内，防止气流短路，送回风的间距应 适中，保证气流组织良好。另考虑到装修吊顶配合风口尽量装在装饰面中 心，且安装螺丝尽量不要放在风口下方。当湿度较大地区，不推荐采用铝
合金风口，夏季易结露，可以采用木质、塑料风口，必须采用铝合金风口 时，应对风口做妥善保温处理。 （3）空气处理机连接风管的长度应根据风机的静压值和管内送风速度确 定。风管不应过长，以防止末端风口送不出风。风管和设备内的风速 如下表所示： 应用场所 室外空气入口 空气过滤器 风机出口 主风管 住宅 推荐 2.5 1.3 6.0 4.0 最大 4.0 1.5 8.5 6.0 5.0 4.0 公共建筑 推荐 2.5 1.5 9.0 6.0 4.0 3.5 最大 4.5 1.8 11.0 8.0 6.5 6.0 单位： m/s 工厂 推荐 2.5 1.8 10.0 9.0 5.0 4.0 最大 8.0 1.8 14.0 11.0 9.0 8.0
支风管 （水平） 3.0 支风管 （垂直） 2.5
（4）风管的压力损失值为摩擦压力损失与局部压力损失之和，风管管件少 时， 估算值为 4～5Pa/m； 风管管件多时， 按摩擦压力损失的 6～7Pa/m。 （5）计算并填写风管的最大最小安装长度，风机的静压值，并计算风管的 风速值。 （6）镀锌钢板风管板材的厚度（mm） 风管直径Ｄ 或长边尺寸 b
Ｄ（b）≤320 320
０．５ ０．６ ０．７５ ０．７５ １．０ １．２ 按设计
矩形风管 中 、 低压 高压系统 除 尘 系 统 风 管 系统
０．５ ０．６ ０．６ ０．７５ １．０ １．０ １．２ ０．７５ ０．７５ ０．７５ １．０ １．０ １．２ 按设计 １．５ １．５ ２．０ ２．０ ２．０ 按设计
注：１ 螺旋风管的钢板厚度可适当减小１０％～１５％． ２ 排烟系统风管钢板厚度可按高压系统．
３ 特殊除尘系统风管钢板厚度应符合设计要求． ４ 不适用于地下人防与防火隔墙的预埋管．
7、冷凝水设计 设计冷凝水排水系统时，应注意以下事项： （1）水平干管必须沿水平方向保持不小于 0.2%的坡度； 连接设备的水平支 管应保持不小于 1%的坡度。当水平干管坡度达不到要求时最好每隔 6m 加设一个排气孔。 （2）当冷凝水收集装置处位于空气处理装置的负压区时，出水口处必须设 置水封。水封的高度应比凝水盘处的负压大 50%左右。水封的出口应 与大气相通，一般可通过排水漏斗与排水系统连接。 （3）设计冷凝水系统时，应对冷凝水管进行绝热保温，保温厚度采用 10-15mm 橡塑保温。 （4）冷凝水管的管径应根据冷凝水量和坡度通过计算确定，一般情况下， 每 1KW 冷负荷 1h 约产生 0.4kg 冷凝水。通常可根据冷负荷借助表确 定冷凝水管的公称直径。 冷凝水管的公称直径规格 冷 负 荷 公 称 直 径 冷 负 荷 公 称 直 径 冷负荷（KW） （KW） 7 7.1～17.6 17.7～100 （mm） 20 25 32 （KW） 101～176 177～598 599 ～1055 （mm） 40 50 80 1056～1512 1513～12462 〉12462 公称直 径 （mm） 100 125 150
（5）室内机与冷凝水管连接应用软管连接，长度≤150 毫米，软连接管不
能作为弯头使用。在软连接管后应该有支架固定。 8、定压系统设计 一般来说，定压点选择在循环水泵的吸入口，因为这里是系统中能量 最低的地方，经过水泵加压后，任何一点能量都比它高，这是目前广泛采 用的定压点位置。其水力工况稳定性很好。 目前空调水系统中常用的定压方式主要有 3 种：膨胀水箱定压，补给水泵 定压和气体定压罐定压。 （1） 、膨胀水箱定压方法可同时实现系统补水、膨胀、定压这 3 个功能。 膨胀水箱要设在系统的最高处，膨胀水箱的容积是由系统中水容量和最大 的水温变化决定的，可以由下式计算： VP=α δ tV3 VP—膨胀水箱有效容积 m3 α —水的体积膨胀系数，通常取 0.0006/ ℃ δ t—最大的水温变化值, ℃ V3—系统内的水容量,即系统中管道和设备内存水量的总和，m3 系统的水容量，可以在设计完成后从各管道和设备计算求得，也可以参考 下表所提供的数据来确定。 系统内的水容量 项目 供冷时 供暖时 (2)气压罐定压 全空气方式 0.40 ～0.55 1.25 ～2.00
（L/m2，建筑面积）
与机组结合使用方式 0.70～1.30 1.20～1.90
气压罐定压的优点是易于实现自动补水、自动排气、自动泄水和自动过 压保护，缺点是需设置闭式补水箱，所以初期投资较高。建议只有不方便 安装膨胀水箱时采用。 四、消声减振部分 1、通风机和水泵的进出口宜采用软管同管道连接； 2、当消声和隔振要求较高时，管道和支、吊架间应设有弹性材料垫层； 3、当设备转速小于或等于 1500r/min 时，宜选用弹簧隔振器，当设备转速 大于 1500 r/min 时，选用橡胶隔振器。 4、消声器内流速控制值如下表 条件 降噪要求 Db(A) 流速范围（m/s） 3～5 5～8 8～10 10～18
特殊安静要求空调消声 ≤30 较高安静要求空调消声 ≤40 一般安静要求空调消声 ≤50 工业通风消声 ≤60
5、房间空调器噪声标准限值 额定制冷量 （W） 室内噪声 Db(A) 整体式 ＜2500 2500～4500 ＞4500～7100 ＞7100 ≤53 ≤56 ≤60 分体式 ≤45 ≤48 ≤55 ≤62 室外噪声 Db(A) 整体式 ≤59 ≤62 ≤65 分体式 ≤55 ≤58 ≤62 ≤68
6、城市区域环境噪声标准（GB3096-1993）
区域类别
0类 （特别需要安静的住宅区、 高级宾馆区） 1 类（居住及文教机关为主的区域） 2 类（居住、商业混合区） 3 类（工业区） 4 类（城市交通干线两侧区域）
昼间 Db(A) 50 55 60 65 70
夜间 Db(A) 40 45 50 55 55
五、典型建筑空调系统 1、客房空调方式：一般认为最为适宜的是风机盘管+独立新风系统。 2、大堂空调方式：大堂是旅客活动的公共场所，一般净空较高，通常采用 全空气空调方式。 3、餐厅、宴会厅和多功能厅： 空调方式可根据空间大小，层高等具体情况， 采用全空气系统或风机盘管+新风系统。对于与厨房相通的餐厅和宴会 厅，必须做好空调系统与厨房通风系统的协调，保证餐厅、宴会厅内正 压，避免厨房的油烟等串入餐厅、宴会厅。 4、办公楼空调方式：大型办公楼空调方式主要有：风机盘管+独立新风系 统、全空气系统、水环热泵系统、变制冷剂流量多联机系统。中小型办 公楼空调方式一般采用风机盘管+新风系统、 水环热泵系统、 多联机空调 系统。 5、商场建筑空调系统：商场特点是空间大，冷负荷中湿负荷比较大，室内 污染物多，一般不宜采用风机盘管+新风系统，宜采用全空气系统，全空 气系统有以下优缺点： 1）优点：新风引入简单，保证有足够的新风；可集中进行空气的去湿、过
滤及消声处理，保证商场的舒适性和空气品质；在过渡季节可采用全新 风供冷，可推迟或少开制冷机组；由于空气集中处理，系统本身简单， 维护管理方便。 2）缺点：风管和机房，占用建筑空间多。 其它适当的空调方式，如吊挂式或柜式空调机组，虽具有不占或少占建 筑面积的优点，但不足是机组噪声大，有的机组所配置的盘管排数少， 除湿能力低，维修不便。因此，在采用这类机组时，应增设初、中效过 滤， 选用 6～8 排管的空调机组。 考虑负荷的不均匀性以及运行维护的方 便性，现在有很多新建商场超市采用风管机组，可以根据使用特点灵活 地控制每台机组的开启和关闭，运行比较节能。 6、室内游泳馆空调设计 室内游泳馆的空调设计，目的是为游泳者和观众提供舒适的室内空气环 境，主要分游泳池区、观众席和其它附属服务性房间（如更衣室、浴室、 卫生间） 。各部分对空气参数要求不同，应分别设置多种供暖通风系统。 通常游泳池区夏季仅设机械通风，冬季考虑供暖系统设计。池区通风系 统的空气不能循环使用，且排风量应大于送风量，以保持池区空间处于 负压状态，防止水蒸气和含氯气体影响其它区域和房间。观众席考虑空 调系统设计。更衣室、浴室和卫生间应考虑供暖和排风系统设计。
1 住宅空调搁板设计指引 目录： 一、空调室外机尺寸 二、空调搁板平面尺寸 三、空调搁板立面形式 四、优秀楼盘空调搁板节点赏析一、空调室外机尺寸
2 注：1、1匹空调制冷量约为2300～2600W；1.5匹空调制冷量约为3200～3600W；2匹空调制冷量约为4800～5500W；3匹空调制冷量约为6800～7200W；5匹空调制冷量约 常用空调机室外机尺寸一览表(宽×高×深)mm 空调 品牌 名称 1匹分体 1.5匹分体2匹分体 适用面积10~17m2适用面积15~25m2适用面积25~35m2 室外机尺寸室外机尺寸室外机尺寸 宽高深宽高深宽高深海尔780 540 250 780 540 250 780 540 250 海信800 570 260 800 570 260 格力850 540 320 850 540 320 美的780 540 250 790 540 270 春兰650 510 250 760 540 260 长虹780 550 270 780 550 270 800 560 260 科龙760 540 260 760 540 260 华宝760 540 260 760 540 260 格兰仕830 500 310 830 500 310 奥克斯820 540 320 820 540 320 新科700 530 250 760 530 255 富士通700 540 250 700 540 250 大金770 550 290 770 550 290 830 740 300 夏普730 540 250 780 540 270 800 640 300 松下780 540 290 780 540 290 日立780 500 300 820 520 280 800 590 350 三星740 530 260 740 530 260 700 620 280 三菱重工790 540 250 850 640 290 890 840 350 LG 770 540 250 770 540 250 最大尺寸汇总850 570 320 850 640 320 890 840 350 空调 品牌 名称 2匹柜机3匹柜机5匹柜机 适用面积25~35m2适用面积35~50m2适用面积50~85m2 室外机尺寸室外机尺寸室外机尺寸 宽高深宽高深宽高深海尔780 650 250 860 730 308 海信980 640 350 950 840 340 950 1250 420 格力950 700 350 950 840 420 美的850 700 340 900 860 330 春兰830 650 320 950 750 370 920 1155 410 长虹800 560 260 880 660 320 科龙760 540 260 960 800 420 960 800 420 华宝 格兰仕830 530 320 1030 960 420 奥克斯820 540 320 870 700 380 新科860 710 310 950 810 350 富士通900 700 350 900 700 350 大金830 740 300 830 740 300 夏普800 640 300 950 840 350 960 800 360 松下900 800 320 900 800 320 1100 1200 320 日立800 590 350 800 870 350 950 1150 390 三星700 620 280 880 640 310 三菱重工890 840 350 1030 850 340 1040 1250 340 LG 870 660 320 870 660 320 最大尺寸汇总980 840 350 1030 960 420 1100 1250 420
通风与空调节能工程验收规范 1 一般规定 1.1本章适用于通风与空调系统节能工程的施工与验收。 1.2通风与空调系统节能工程的施工与验收，除应执行本规范的规定外，尚应符合被批准的设计图纸和《通风与空调工程施工质量验收规范》GB 50243等国家现行相关技术标准的要求和规定。 1.3通风与空调系统节能工程所使用的设备、管道、阀门、仪表、绝热材料等产品的规格、型号及技术参数必须符合施工图设计要求，产品质量及性能检测报告应符合国家相关的标准。 1.4 通风与空调系统节能工程的绝热材料和设备进场时，应按下列要求进行核查或复验： 1对风机盘管机组、组合式空调机组、柜式空调机组、新风机组、单元式空调机组、热回收装置等设备的风量、风压及热工技术性能进行核查； 2 对风机的风量、风压、效率等技术性能进行核查； 3 对绝热材料的导热系数、材料密度、吸水率进行复验； 4 对合同中约定的复验项目进行复验。 1.5通风与空调系统，应随施工进度对与节能有关的隐蔽部位或内容进行验收，并应有详细的文字和图片资料。 1.6通风与空调系统节能工程验收的检验批划分应按本规范3.3.4条的规定执行。当需要重新划分检验批时，可按照系统、楼层、建筑分区划分为若干个检验批。 2主控项目 2.1通风与空调节能工程中的送、排风系统、空调风系统、空调水系统的安装应符合下列规定： 1 各系统的制式及其安装，应符合施工图设计要求； 2 各种设备、自控阀门与仪表应安装齐全，不得随意增加、减少和更换； 3 水系统各分支管路水力平衡装置的安装位置、方向应正确，并便于调试操作； 4 空调系统安装完毕后应能进行分室（区）温度调控。对有分栋、分户、分室（区）冷、热计量要求的建筑物，空调系统安装完毕后应能实现相应的计量要求。 检验方法：按设计施工图进行核对。 检验数量：全数检查。 2.2风管的制作与安装应符合下列规定： 1 风管材料的品种、规格、厚度与性能等，应符合施工图设计和现行国家产 品标准的要求； 2 风管的严密性及风管系统的严密性检验和漏风量，应符合设计要求和现行 国家标准《通风与空调工程施工质量验收规范》GB50243的有关规定； 3 风管与部件、风管与土建风道及风管间的连接应严密、牢固； 4 需要绝热的风管与金属支架的接触处、复合风管及需要绝热的非金属风管 的连接和加固等处，应有防冷桥的措施。 检验方法：按设计施工图核对、尺量、观察检查，查阅产品进场验收记录、检查风管及风管系统严密性检验记录。
室外空调机位的规范使用 新建小区室外空调机位的设计主要有两类，一类设置在业主房屋外墙的高度范围内，另一类则设置在业主飘窗的顶板之上，后者比较容易产生空调机位的使用纠纷。 为避免纠纷，首先需要了解飘窗的结构，通常在业主室内可以直观看到飘窗的顶板要低于房顶300mm左右，而由室外看飘窗的顶板距上层业主的地面大约300mm左右，一般飘窗顶板上空调机位的高度为600mm左右；其次需要了解空调外机的安装特点，由于飘窗顶板上方安装空调外机的空间高度仅有600mm左右，一般无法使用随机配置的壁挂式支架，只能将空调外机安装在飘窗顶板上，需要用水平减震支架以降低噪音传导并防止空调外机倾倒、坠落，并要处理好地脚螺栓孔的防雨。 不可否认，室外空调机位设计的第一类方案最理想，即便于安装也能避免纠纷；受各种条件限制而出现的另一类设计方案容易产生纠纷的原因，主要是相邻业主误认为空调机位有部分占用了自家房屋的外墙，并会受到空调外机噪音的更多影响。可见，设计和物业管理单位有责任避免此类纠纷的发生，还要防范因安装不当形成的安全隐患，应事先明确规范并加强宣传和管理，为此还需要解决以下认识问题： 一、飘窗随房屋出售后，属于业主所有，因此飘窗顶板的使用权是受我国法律保护的财产权利； 二、根据我国相关法律规定，居民楼的外墙属于相邻业主共有，空调机位设置应符合建筑设计规范，而统一在飘窗顶板上设置空调机位并不存在侵害相邻共有权； 三、将空调外机安装在自家飘窗顶板上方，可以减少空调噪音（主要是通过飘窗顶板传导）对相邻业主的影响； 四、可以避免空调安装（地脚螺栓钻孔）不当造成他人飘窗顶板漏水，减少新的邻里纠纷； 五、室内墙预留空调安装孔，应高于冷凝水管预留接口，应低于自家飘窗顶板上沿，确保空调冷凝水下流、热气上行顺畅； 六、业主安装空调前需了解空调安装及使用要求，物业管理单位应按规范向业主说明并加强管理，避免邻里纠纷，消除安全隐患。 实际，新建小区室外空调机位使用中存在的混乱现象，还与空调外机安装的通道不畅有关，正是这一设计缺陷又使空调安装人员为图方便而误导业主，甚至建议业主将外机安装于自家飘窗下方的空调机位，因此就形成对他人财产权利的侵犯并引起民事纠纷。

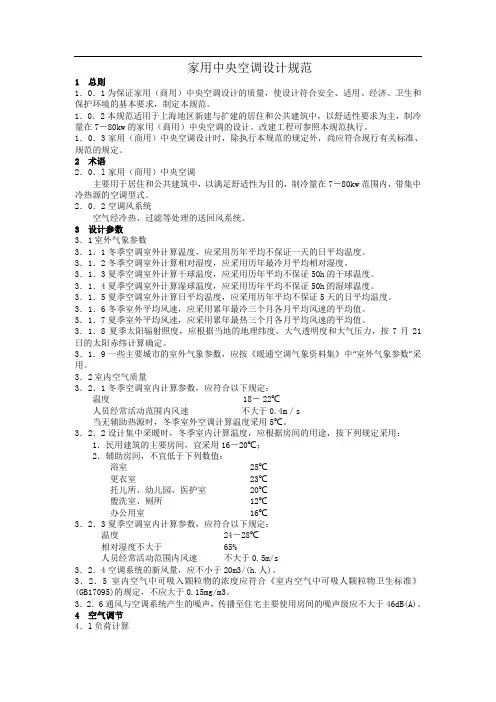

家用中央空调设计规范 1 总则 1．0．1为保证家用（商用）中央空调设计的质量，使设计符合安全、适用、经济、卫生和保护环境的基本要求，制定本规范。 1．0．2本规范适用于上海地区新建与扩建的居住和公共建筑中，以舒适性要求为主，制冷量在7－80kw的家用（商用）中央空调的设计。改建工程可参照本规范执行。 1．0．3家用（商用）中央空调设计时，除执行本规范的规定外，尚应符合现行有关标准、规范的规定。 2 术语 2．0．l家用（商用）中央空调 主要用于居住和公共建筑中，以满足舒适性为目的，制冷量在7－80kw范围内，带集中冷热源的空调型式。 2．0．2空调风系统 空气经冷热、过滤等处理的送回风系统。 3 设计参数 3．1室外气象参数
