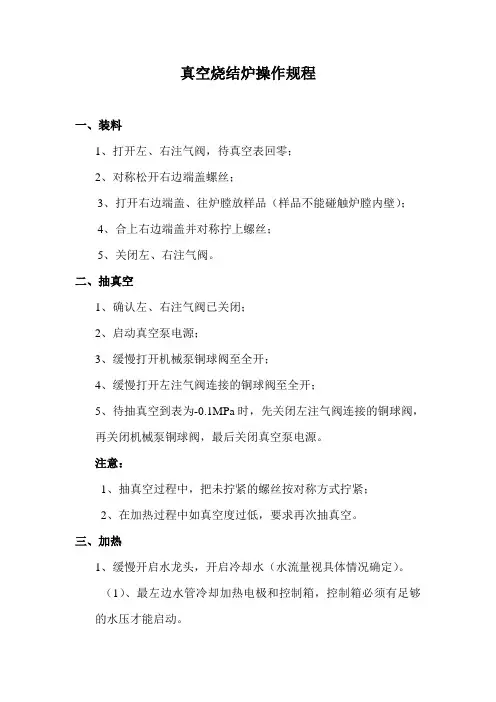

真空烧结炉操作规程
一、装料
1、打开左、右注气阀，待真空表回零；
2、对称松开右边端盖螺丝；
3、打开右边端盖、往炉膛放样品（样品不能碰触炉膛内壁）；
4、合上右边端盖并对称拧上螺丝；
5、关闭左、右注气阀。
二、抽真空
1、确认左、右注气阀已关闭；
2、启动真空泵电源；
3、缓慢打开机械泵铜球阀至全开；
4、缓慢打开左注气阀连接的铜球阀至全开；
5、待抽真空到表为-0.1MPa时，先关闭左注气阀连接的铜球阀，
再关闭机械泵铜球阀，最后关闭真空泵电源。
注意：
1、抽真空过程中，把未拧紧的螺丝按对称方式拧紧；
2、在加热过程中如真空度过低，要求再次抽真空。
三、加热
1、缓慢开启水龙头，开启冷却水（水流量视具体情况确定）。
（1）、最左边水管冷却加热电极和控制箱，控制箱必须有足够的水压才能启动。
（2）、冷却水温超过45度，应加大冷却水量。
2、打开控制箱电源（右边绿色按扭），自动升温编程。
编程步骤：a.按PRG键一次进入编程。
b.按SEL键改变参数。（各段一律取U=0，当T〈1000
度时，取F=45，当T〉1000度时，F=60）
c.参数设置后，再按PRG退出编程。
d.按RUN键一次运行。（再按一次就退出运行）
四、结束工作
1、待炉温降至150度以下才可停冷却水。
2、降温后，取料。（取料的步骤和装料一样）
3、取样后要求再次抽真空，以保护发热体和以备下次实验。
2010年11月
