重力式挡土墙验算[执行标准：公路]
计算项目：重力式挡土墙 4
计算时间：2014-07-30 08:33:15 星期三
------------------------------------------------------------------------ 原始条件:
墙身尺寸:
墙身高: 6.000(m)
墙顶宽: 0.760(m)
面坡倾斜坡度: 1:0.050
背坡倾斜坡度: 1:0.200
采用1个扩展墙址台阶:
墙趾台阶b1: 0.600(m)
墙趾台阶h1: 0.900(m)
墙趾台阶面坡坡度为: 1:0.000
墙底倾斜坡率: 0.200:1
物理参数:
圬工砌体容重: 23.000(kN/m3)
圬工之间摩擦系数: 0.400
地基土摩擦系数: 0.500
墙身砌体容许压应力: 2100.000(kPa)
墙身砌体容许弯曲拉应力: 280.000(kPa)
墙身砌体容许剪应力: 110.000(kPa)
材料抗压极限强度: 1.600(MPa)
材料抗力分项系数: 2.310
系数醩: 0.0020
挡土墙类型: 一般挡土墙
墙后填土内摩擦角: 35.000(度)
墙后填土粘聚力: 0.000(kPa)
墙后填土容重: 19.000(kN/m3)
墙背与墙后填土摩擦角: 17.500(度)
地基土容重: 18.000(kN/m3)
修正后地基承载力特征值: 500.000(kPa)
地基承载力特征值提高系数:
墙趾值提高系数: 1.200
墙踵值提高系数: 1.300
平均值提高系数: 1.000
墙底摩擦系数: 0.500
地基土类型: 土质地基
地基土内摩擦角: 30.000(度)
土压力计算方法: 库仑
坡线土柱:
坡面线段数: 1
折线序号水平投影长(m) 竖向投影长(m) 换算土柱数
1 3.000 0.000 0
坡面起始距离: 0.000(m)
地面横坡角度: 0.000(度)
填土对横坡面的摩擦角: 35.000(度)
墙顶标高: 0.000(m)
挡墙分段长度: 10.000(m)
=====================================================================
第 1 种情况: 组合1
=============================================
组合系数: 1.000
1. 挡土墙结构重力分项系数 = 1.000 √
2. 墙顶上的有效永久荷载分项系数 = 1.000 √
3. 墙顶与第二破裂面间有效荷载分项系数 = 1.000 √
4. 填土侧压力分项系数 = 1.000 √
5. 车辆荷载引起的土侧压力分项系数 = 1.000 √
=============================================
[土压力计算] 计算高度为 6.586(m)处的库仑主动土压力
无荷载时的破裂角 = 25.902(度)
按实际墙背计算得到:
第1破裂角： 25.902(度)
Ea=137.412(kN) Ex=120.403(kN) Ey=66.219(kN) 作用点高度 Zy=2.195(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在
墙身截面积 = 10.405(m2) 重量 = 239.319 (kN)
(一) 滑动稳定性验算
基底摩擦系数 = 0.500
采用倾斜基底增强抗滑动稳定性,计算过程如下:
基底倾斜角度 = 11.310 (度)
Wn = 234.672(kN) En = 88.546(kN) Wt = 46.934(kN) Et = 105.078(kN) 滑移力= 58.144(kN) 抗滑力= 161.609(kN)
滑移验算满足: Kc = 2.779 > 1.300
滑动稳定方程验算：
滑动稳定方程满足: 方程值 = 122.267(kN) > 0.0
地基土层水平向: 滑移力= 120.403(kN) 抗滑力= 160.508(kN)
地基土层水平向: 滑移验算满足: Kc2 = 1.333 > 1.300
(二) 倾覆稳定性验算
相对于墙趾点，墙身重力的力臂 Zw = 1.470 (m)
相对于墙趾点，Ey的力臂 Zx = 2.493 (m)
相对于墙趾点，Ex的力臂 Zy = 1.609 (m)
验算挡土墙绕墙趾的倾覆稳定性
倾覆力矩= 193.732(kN-m) 抗倾覆力矩= 516.920(kN-m)
倾覆验算满足: K0 = 2.668 > 1.500
倾覆稳定方程验算：
倾覆稳定方程满足: 方程值 = 252.823(kN-m) > 0.0
(三) 地基应力及偏心距验算
基础类型为天然地基，验算墙底偏心距及压应力
取倾斜基底的倾斜宽度验算地基承载力和偏心距
作用于基础底的总竖向力 = 323.218(kN) 作用于墙趾下点的总弯矩=323.187(kN-m) 基础底面宽度 B = 2.990 (m) 偏心距 e = 0.495(m)
基础底面合力作用点距离基础趾点的距离 Zn = 1.000(m)
基底压应力: 趾部=215.498 踵部=0.676(kPa)
最大应力与最小应力之比 = 215.498 / 0.676 = 318.845
作用于基底的合力偏心距验算满足: e=0.495 <= 0.167*2.990 = 0.498(m)
墙趾处地基承载力验算满足: 压应力=215.498 <= 600.000(kPa)
墙踵处地基承载力验算满足: 压应力=0.676 <= 650.000(kPa)
地基平均承载力验算满足: 压应力=108.087 <= 500.000(kPa)
(四) 基础强度验算
基础为天然地基，不作强度验算
(五) 墙底截面强度验算
验算截面以上，墙身截面积 = 9.580(m2) 重量 = 220.334 (kN)
相对于验算截面外边缘，墙身重力的力臂 Zw = 1.432 (m)
相对于验算截面外边缘，Ey的力臂 Zx = 2.493 (m)
相对于验算截面外边缘，Ex的力臂 Zy = 1.609 (m)
[容许应力法]:
法向应力检算:
作用于验算截面的总竖向力 = 286.554(kN) 作用于墙趾下点的总弯矩=286.816(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.001(m)
截面宽度 B = 2.815 (m) 偏心距 e1 = 0.407(m)
截面上偏心距验算满足: e1= 0.407 <= 0.250*2.815 = 0.704(m)
截面上压应力: 面坡=190.012 背坡=13.579(kPa)
压应力验算满足: 计算值= 190.012 <= 2100.000(kPa)
切向应力检算:
剪应力验算满足: 计算值= 2.054 <= 110.000(kPa)
[极限状态法]:
重要性系数0 = 1.000
验算截面上的轴向力组合设计值Nd = 286.554(kN)
轴心力偏心影响系数醟= 0.800
挡墙构件的计算截面每沿米面积A = 2.815(m2)
材料抗压极限强度Ra = 1600.000(kPa)
圬工构件或材料的抗力分项系数鉬= 2.310
偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.986
计算强度时:
强度验算满足: 计算值= 286.554 <= 1559.333(kN)
计算稳定时:
稳定验算满足: 计算值= 286.554 <= 1537.256(kN)
(六) 台顶截面强度验算
[土压力计算] 计算高度为 5.100(m)处的库仑主动土压力
无荷载时的破裂角 = 25.920(度)
按实际墙背计算得到:
第1破裂角： 25.920(度)
Ea=82.387(kN) Ex=72.190(kN) Ey=39.703(kN) 作用点高度 Zy=1.700(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在
[强度验算]
验算截面以上，墙身截面积 = 7.127(m2) 重量 = 163.927 (kN)
相对于验算截面外边缘，墙身重力的力臂 Zw = 0.855 (m)
相对于验算截面外边缘，Ey的力臂 Zx = 1.695 (m)
相对于验算截面外边缘，Ex的力臂 Zy = 1.700 (m)
[容许应力法]:
法向应力检算:
作用于验算截面的总竖向力 = 203.630(kN) 作用于墙趾下点的总弯矩=84.786(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.416(m)
截面宽度 B = 2.035 (m) 偏心距 e1 = 0.601(m)
截面上偏心距验算不满足: e1= 0.601 > 0.250*2.035 = 0.509(m)
截面上压应力: 面坡=277.413 背坡=-77.286(kPa)
压应力验算满足: 计算值= 277.413 <= 2100.000(kPa)
拉应力验算满足: 计算值= 77.286 <= 280.000(kPa)
切向应力检算:
剪应力验算满足: 计算值= -4.551 <= 110.000(kPa)
[极限状态法]:
重要性系数0 = 1.000
验算截面上的轴向力组合设计值Nd = 203.630(kN)
轴心力偏心影响系数醟= 0.481
挡墙构件的计算截面每沿米面积A = 2.035(m2)
材料抗压极限强度Ra = 1600.000(kPa)
圬工构件或材料的抗力分项系数鉬= 2.310
偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.954
计算强度时:
强度验算满足: 计算值= 203.630 <= 678.329(kN)
计算稳定时:
稳定验算满足: 计算值= 203.630 <= 647.054(kN)
================================================= 各组合最不利结果
================================================= (一) 滑移验算
安全系数最不利为：组合1(组合1)
抗滑力 = 161.609(kN),滑移力 = 58.144(kN)。
滑移验算满足: Kc = 2.779 > 1.300
滑动稳定方程验算最不利为：组合1(组合1)
滑动稳定方程满足: 方程值 = 122.267(kN) > 0.0
安全系数最不利为：组合1(组合1)
抗滑力 = 160.508(kN),滑移力 = 120.403(kN)。
地基土层水平向: 滑移验算满足: Kc2 = 1.333 > 1.300 (二) 倾覆验算
安全系数最不利为：组合1(组合1)
抗倾覆力矩 = 516.920(kN-M),倾覆力矩 = 193.732(kN-m)。
倾覆验算满足: K0 = 2.668 > 1.500
倾覆稳定方程验算最不利为：组合1(组合1)
倾覆稳定方程满足: 方程值 = 252.823(kN-m) > 0.0
(三) 地基验算
作用于基底的合力偏心距验算最不利为：组合1(组合1)
作用于基底的合力偏心距验算满足: e=0.495 <= 0.167*2.990 = 0.498(m) 墙趾处地基承载力验算最不利为：组合1(组合1)
墙趾处地基承载力验算满足: 压应力=215.498 <= 600.000(kPa)
墙踵处地基承载力验算最不利为：组合1(组合1)
墙踵处地基承载力验算满足: 压应力=0.676 <= 650.000(kPa)
地基平均承载力验算最不利为：组合1(组合1)
地基平均承载力验算满足: 压应力=108.087 <= 500.000(kPa)
(四) 基础验算
不做强度计算。
(五) 墙底截面强度验算
[容许应力法]:
截面上偏心距验算最不利为：组合1(组合1)
截面上偏心距验算满足: e1= 0.407 <= 0.250*2.815 = 0.704(m) 压应力验算最不利为：组合1(组合1)
压应力验算满足: 计算值= 190.012 <= 2100.000(kPa)
拉应力验算最不利为：组合1(组合1)
拉应力验算满足: 计算值= 0.000 <= 280.000(kPa)
剪应力验算最不利为：组合1(组合1)
剪应力验算满足: 计算值= 2.054 <= 110.000(kPa)
[极限状态法]:
强度验算最不利为：组合1(组合1)
强度验算满足: 计算值= 286.554 <= 1559.333(kN)
稳定验算最不利为：组合1(组合1)
稳定验算满足: 计算值= 286.554 <= 1537.256(kN)
(六) 台顶截面强度验算
[容许应力法]:
截面上偏心距验算最不利为：组合1(组合1)
截面上偏心距验算不满足: e1= 0.601 > 0.250*2.035 = 0.509(m) 压应力验算最不利为：组合1(组合1)
压应力验算满足: 计算值= 277.413 <= 2100.000(kPa) 拉应力验算最不利为：组合1(组合1)
拉应力验算满足: 计算值= 77.286 <= 280.000(kPa) 剪应力验算最不利为：组合1(组合1)
剪应力验算满足: 计算值= -4.551 <= 110.000(kPa)
[极限状态法]:
强度验算最不利为：组合1(组合1)
强度验算满足: 计算值= 203.630 <= 678.329(kN)
稳定验算最不利为：组合1(组合1)
稳定验算满足: 计算值= 203.630 <= 647.054(kN)

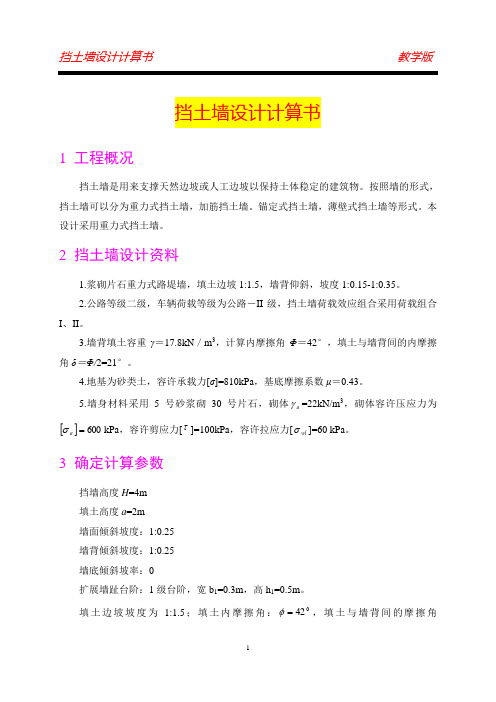

挡土墙设计计算书 1 工程概况 挡土墙是用来支撑天然边坡或人工边坡以保持土体稳定的建筑物。按照墙的形式，挡土墙可以分为重力式挡土墙，加筋挡土墙。锚定式挡土墙，薄壁式挡土墙等形式。本设计采用重力式挡土墙。 2 挡土墙设计资料 1.浆砌片石重力式路堤墙，填土边坡1:，墙背仰斜，坡度1::。 2.公路等级二级，车辆荷载等级为公路－II 级，挡土墙荷载效应组合采用荷载组合I 、II 。 3.墙背填土容重γ＝／m 3，计算内摩擦角Φ＝42°，填土与墙背间的内摩擦角δ ＝Φ/2=21°。 4.地基为砂类土，容许承载力[σ]=810kPa ，基底摩擦系数μ＝。 5.墙身材料采用5号砂浆砌30号片石，砌体a γ=22kN/m 3，砌体容许压应力为 []600=a σkPa ，容许剪应力[τ]=100kPa ，容许拉应力[wl σ]=60 kPa 。 3 确定计算参数 挡墙高度H =4m 填土高度a =2m 墙面倾斜坡度：1: 墙背倾斜坡度：1: 墙底倾斜坡率：0 扩展墙趾台阶：1级台阶，宽b 1=，高h 1=。 填土边坡坡度为1:；填土内摩擦角：042=φ，填土与墙背间的摩擦角?==212/?δ；
