目录
一摘要 (1)
二设计的技术要求和设计参数 (1)
三工况分析 (2)
1 确定执行元件 (2)
2 分析系统工况 (2)
3 负载循环图和速度循环图 (3)
4 确定系统主要参数 (4)
四拟定液压系统原理图 (7)
1 速度控制回路的选择 (7)
2 换向和速度换接回路的选择 (7)
3 压力控制回路的选择 (8)
五液压元件的选择 (9)
1确定液压泵和电机规格 (9)
2.电机的选择 (10)
3.阀类元件和辅助元件的选择 (11)
4.油管的选择 (12)
5油箱的设计 (13)
六液压系统性能的验算 (13)
1 管路系统压力损失演算 (13)
2 油液温升验算 (14)
七设计心得 (16)
八参考文献 (17)
一摘要
作为一种高效率的专用机床，组合机床在大批、大量机械加工生产中应用广泛。本次课程设计将以组合机床动力滑台液压系统设计为例，介绍该组合机床液压系统的设计方法和设计步骤，其中包括组合机床动力滑台液压系统的工况分析、主要参数确定、液压系统原理图的拟定、液压元件的选择以及系统性能验算等。
组合机床是以通用部件为基础，配以按工件特定外形和加工工艺设计的专用部件和夹具而组成的半自动或自动专用机床。组合机床一般采用多轴、多刀、多工序、多面或多工位同时加工的方式，生产效率比通用机床高几倍至几十倍。组合机床是由一些通用和专用零部件组合而成的专用机床，广泛应用于成批大量的生产中。组合机床上的主要通用部件——动力滑台是用来实现进给运动的，只要配以不同用途的主轴头，即可实现钻、扩、铰、镗、铣、刮端面、倒角及攻螺纹等加工。动力滑台有机械滑台和液压滑台之分。液压动力滑台是利用液压缸将泵站所提供的液压能转变成滑台运动所需的机械能的。它对液压系统性能的主要要速度换接平稳，进给速度稳定，功率利用合理，效率高，发热少。组合机床兼有低成本和高效率的优点，并可用以组成自动生产线。液压系统由于具有结构简单、动作灵活、操作方便、调速围大、可无级连读调节等优点，在组合机床中得到了广泛应用。
液压系统在组合机床上主要是用于实现工作台的直线运动和回转运动，如图1所示，如果动力滑台要实现二次进给，则动力滑台要完成的动作循环通常包括：原位停止快进I工进死挡铁停留快退原位停止。关键词：组合机床液压系统
图1 组合机床动力滑台工作循环
二设计的技术要求和设计参数
设计一台卧式单面多轴钻孔组合机床动力滑台的液压系统，其实现的工作循环是：快进—工进—快退—停止。主要参数：轴向切削阻力为20000N；移动部件总重力为10000N；快进行程为200mm，快进和快退速度均为4m/min，工进行程50mm，工进速度为30—120mm/min,加速、减速时间均为0.2s，利用平导轨，静摩擦系数为0.2，动摩擦系数为0.1.要求活塞杆固定，油缸与工作台连接。设计该组合机床的液压传动系统。
三 工况分析
1 确定执行元件
金属切削机床的工作特点要求液压系统完成的主要是直线运动，因此液压系统的执行元件确定为液压缸。
2 分析系统工况
在对液压系统进行工况分析时，本设计实例只考虑组合机床动力滑台所受到的工作负载、惯性负载和机械摩擦阻力负载，其他负载可忽略。
（1）工作负载F W
工作负载是在工作过程中由于机器特定的工作情况而产生的负载，对于金属切削机床液压系统来说，沿液压缸轴线方向的切削力即为工作负载，即
F W =20000N
（2）惯性负载
最大惯性负载取决于移动部件的质量和最大加速度，其中最大加速度可通过工作台最大移动速度和加速时间进行计算。已知启动换向时间为0.2s ，工作台最大移动速度，即快进、快退速度为4m/min ，因此惯性负载可表示为
N t v m F m 3402.06048.910000=??=??=
（3）摩擦负载
阻力负载主要是工作台的机械摩擦阻力，分为静摩擦阻力和动摩擦阻力两部分。 静摩擦阻力 F fj = f j ×N =N N F fs 2000100002.0=?=
动摩擦阻力 F fd = f d ×N =1000100001.0=?=N F fd N
根据上述负载力计算结果，可得出液压缸在各个工况下所受到的负载力和液压缸所需推力情况，如表1所示。
表1 液压缸在各工作阶段的负载（单位：N ）
注：ηm —缸的机械效率，取ηm =0.95
3 负载循环图和速度循环图
根据表1中计算结果，绘制组合机床动力滑台液压系统的负载循环图如图2所示。
图2 组合机床动力滑台液压系统负载循环图
图2表明，当组合机床动力滑台处于工作进给状态时，负载力最大为19111N ，其他工况下负载力相对较小。
所设计组合机床动力滑台液压系统的速度循环图可根据已知的设计参数进行绘制，已知快进和快退速度min /431m v v ==、快进行程=l 1200mm 、工进行程mm l 502=、工况 负载组成 负载值F 液压缸推力
'F =F /m η
起动 F =fs F 2000N 2105 N
加速 F =fd F +m F 1340 N 1411 N
快进 F =fd F 1000N 1053N
工进 F =fd F +t F 21000 N 22105 N
反向起动 F =fs F 2000N 2105 N
加速 F =fd F +m F 1340 N 1411 N
快退 F =fd F
1000 N 1053 N
目录 引言 1、明确液压系统的设计要求 (3) 2、负载与运动分析 (3) 2.1负载分析 (4) 2.2速度分析 (5) 3、选定液压系统主要参数 (6) 3.1初选液压缸工作力 (6) 3.2计算液压缸结构数 (7) 4、拟定液压系统图 (8) 4.1选择基本回路 (8) 4.2回路的合成 (9) 5、液压元件的选择 (11) 5.1液压泵及驱动电动机功率的确定 (11) 5.1液压泵及驱动电动机功率的确定 (12) 6、系统油液升温验算 (13) 设计小结 (14) 参考文献 (15)
引 言 液压系统已经在各个部门得到越来越广泛的应用，而且越先进的设备，其应用液压系统的部门就越多。 液压传动是用液体作为来传递能量的，液压传动有以下优点：易于获得较大的力或力矩，功率重量比大，易于实现往复运动，易于实现较大范围的无级变速，传递运动平稳，可实现快速而且无冲击，与机械传动相比易于布局和操纵，易于防止过载事故，自动润滑、元件寿命较长，易于实现标准化、系列化。 液压传动的基本目的就是用液压介质来传递能量，而液压介质的能量是由其所具有的压力及力流量来表现的。而所有的基本回路的作用就是控制液压介质的压力和流量，因此液压基本回路的作用就是三个方面：控制压力、控制流量的大小、控制流动的方向。所以基本回路可以按照这三方面的作用而分成三大类：压力控制回路、流量控制回路、方向控制回路。 1.明确液压系统的设计要求 设计一台卧式单面多轴钻孔组合机床液压系统，要求完成工件的定位与夹紧，所需夹紧力不得超过6000N 。该系统工作循环为：快进——工进——快退——停止。机床快进快退速度约为6 m ／min ，工进速度可在30～120mm ／min 范围内无级调速, 快进行程为200mm ，工进行程为50mm ，最大切削力为25kN ，运动部件总重量为15 kN ，加速（减速）时间为0.1s ，采用平导轨，静摩擦系数为0.2，动摩擦系数为0.1。 2.负载分析与速度分析 2.1负载分析 负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力在机械效率中加以考虑。因工作部件是卧式放置，重力的水平分力为零，这样需要考虑的力有：夹紧力，导轨摩擦力，惯性力。 在对液压系统进行工况分析时，本设计实例只考虑组合机床动力滑台所受到的工作负载、惯性负载和机械摩擦阻力负载，其他负载可忽略。 （1）工作负载F W 工作负载是在工作过程中由于机器特定的工作情况而产生的负载，对于金属切削机床液压系统来说，沿液压缸轴线方向的切削力即为工作负载，即 N F t K 25
攀枝花学院本科学生课程设计任务书 题目组合机床液压系统设计 1、课程设计的目的 在完成液压传动课程学习的基础上，运用所学的液压基本知识，理论联系实际，把知识运用到实际生产时实践中来，设计一台专用铣床液压系统。 2、课程设计的内容和要求（包括原始数据、技术要求、工作要求等） 设计立式组合机床的液压系统，工作台要求完成：快进——工进——快退——原位停止、工件松开——液压泵卸荷。动力滑台采用平面导轨，其静摩擦系数 为f s =0.2，动摩擦系数为f d =0.1，往复运动的加（减速）的时间t =0.05， 系统的参数如下: 滑台的重量为135000N 快进快退的速度6m/min 滑台工进速度50 mm/s 快进行程100mm 工进行程50mm 切削负载为33000N 3、主要参考文献 1 王积伟﹒液压传动﹒北京：机械工业出版社，2010﹒ 2 席伟光﹒机械设计课程设计﹒北京：高等教育出版社，2003﹒ 3 李壮云﹒中国机械设计大典﹒南昌：江西科学技术出版社，2002﹒ 4 王文斌﹒机械设计手册﹒北京：机械工业出版社，2004﹒ 4、课程设计工作进度计划 1.用三天的时间进行查阅资料，初步计算，请教老师等设计准备。 2.用两天的时间进行计算、设计、画图。 3．两天的时间自己查找问题、老师审核、交图等工作。 指导教师（签字）日期年月日 教研室意见： 年月日 学生（签字）： 接受任务时间：年月日注：任务书由指导教师填写。
课程设计（论文）指导教师成绩评定表题目名称 评分项目分 值 得 分 评价内涵 工作表现20% 01 学习态度 6 遵守各项纪律，工作刻苦努力，具有良好的科学 工作态度。 02 科学实践、调研7 通过实验、试验、查阅文献、深入生产实践等渠 道获取与课程设计有关的材料。 03 课题工作量7 按期圆满完成规定的任务，工作量饱满。 能力水平35% 04 综合运用知识的能力10 能运用所学知识和技能去发现与解决实际问题， 能正确处理实验数据，能对课题进行理论分析， 得出有价值的结论。 05 应用文献的能力 5 能独立查阅相关文献和从事其他调研；能提出并 较好地论述课题的实施方案；有收集、加工各种 信息及获取新知识的能力。 06 设计（实验）能力，方案 的设计能力 5 能正确设计实验方案，独立进行装置安装、调试、 操作等实验工作，数据正确、可靠；研究思路清 晰、完整。 07 计算及计算机应用能力 5 具有较强的数据运算与处理能力；能运用计算机 进行资料搜集、加工、处理和辅助设计等。 08 对计算或实验结果的分析 能力（综合分析能力、技 术经济分析能力） 10 具有较强的数据收集、分析、处理、综合的能力。 成果质量45% 09 插图（或图纸）质量、篇 幅、设计（论文）规范化 程度 5 符合本专业相关规范或规定要求；规范化符合本 文件第五条要求。 10 设计说明书（论文）质量30 综述简练完整，有见解；立论正确，论述充分， 结论严谨合理；实验正确，分析处理科学。 11 创新10 对前人工作有改进或突破，或有独特见解。 成绩 指 导 教 师 评 语 指导教师签名：年月日

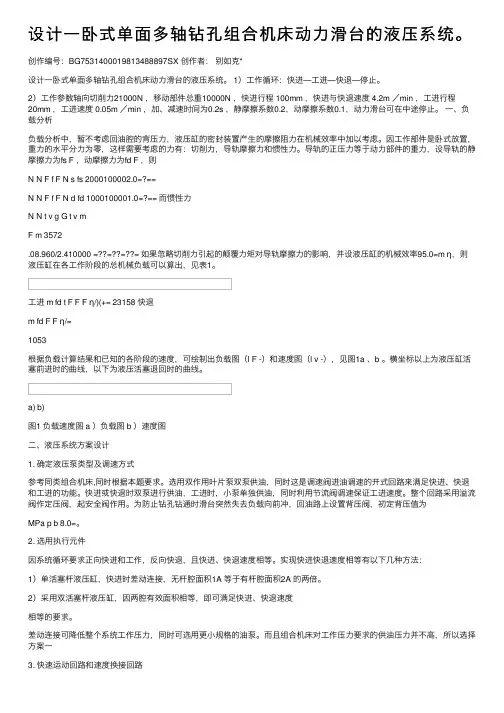

设计一卧式单面多轴钻孔组合机床动力滑台的液压系统。 1）工作循环：快进—工进—快退—停止。 2）工作参数轴向切削力21000N ，移动部件总重10000N ，快进行程 100mm ，快进与快退速度 4.2m ／min ，工进行程 20mm ，工进速度 0.05m ／min ，加、减速时间为0.2s ，静摩擦系数0.2，动摩擦系数0.1，动力滑台可在中途停止。 一、负载分析 负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力在机械效率中加以考虑。因工作部件是卧式放置，重力的水平分力为零，这样需要考虑的力有：切削力，导轨摩擦力和惯性力。导轨的正压力等于动力部件的重力，设导轨的静摩擦力为fs F ，动摩擦力为fd F ，则 N N F f F N s fs 2000100002.0=?== N N F f F N d fd 1000100001.0=?== 而惯性力 N N t v g G t v m F m 3572 .08.960 /2.410000 =??=??=??= 如果忽略切削力引起的颠覆力矩对导轨摩擦力的影响，并设液压缸的机械效率95.0=m η，则液压缸在各工作阶段的总机械负载可以算出，见表1。 表1 液压缸各运动阶段负载表
