批准
柯力公司
按钮开关检验标准文件编号
审核修改状态
编制制（修）订
日期
11.11.28
检验项目检验要求检验工具
检验
等级
抽样方式判定
外观1、塑料部位无飞边、破损、缺胶现象；
2、金属镀层均匀、光洁，无氧化、生锈、
脏污现象；
3、指示灯和带灯按钮的钮头色彩鲜艳，灯头
柔和醒目。
目视 A
GB/T2828-2003
一般Ⅱ级
AQL=1.5
规格型号
实物上标识、外包装上的规格型号与ERP单
上规格型号一致。
目视 A
结构尺寸结构尺寸符合技术要求、与样品一致。游标卡尺
封样 A N=5 Ac=0 Re=1
装配1、将按钮装入插座，配合牢固，无松动；
目视 A N=5 Ac=0 Re=1
接触电阻在闭合状态下接触电阻≤50mΩ万用表 A N=3 Ac=0 Re=1 绝缘电阻
金属件与非导通端金属件之间绝缘电阻≥
100MΩ/500V。
绝缘测试仪 A N=5 Ac=0 Re=1
耐压等级
金属件与塑料件、金属件与非导通端金属件之
间加2500V AC/1min，要求无击穿、飞弧。
耐压
测试仪
A N=3 Ac=0 Re=1
机械寿命
一般钮≥3*106次，旋钮≥30*104次，钥匙钮
≥5*104次，紧急钮5*104次
寿命测试仪 A N=3 Ac=0 Re=1 电气寿命
在额定电气规格条件下，按钮拨动应≥60*104
次，仍能正常动作。
寿命测试仪 A
防护等级
符合相应标准规定。注：有"TH" 标志的能在
湿热带环境下正常工作。目视
A N=5 Ac=0 Re=1
开关电源测试标准
开关电源的测试 良好的开关电源必须符合所有功能规格、保护特性、安全规范（如UL、CSA、VDE、DEMKO、SEMKO，长城等等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容能力（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他之特定需求等。 开关电源包括下列之型式： ·AC-DC：如个人用、家用、办公室用、工业用(电脑、周边、传真机、充电器) ·DC-DC：如可携带式产品(移动电话、笔计本电脑、摄影机，通信交换机二次电源) ·DC-AC：如车用转换器(12V～115/230V) 、通信交换机振铃信号电源 ·AC-AC：如交流电源变压器、变频器、UPS不间断电源 开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。 电气性能(Electrical Specifications)测试 当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下： 一、功能(Functions)测试： ·输出电压调整(Hold-on Voltage Adjust) ·电源调整率(Line Regulation) ·负载调整率(Load Regulation) ·综合调整率(Conmine Regulation) ·输出涟波及杂讯(Output Ripple & Noise, RARD) ·输入功率及效率(Input Power, Efficiency) ·动态负载或暂态负载(Dynamic or Transient Response) ·电源良好/失效(Power Good/Fail)时间 ·起动(Set-Up)及保持(Hold-Up)时间 常规功能(Functions)测试 A. 输出电压调整： 当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。此步骤完成后才能确保后 续的规格能够符合。通常，当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)， 并且将输出电流设定为正常值或满载电流，然后以数字电压表测量电源供应器的输出电压值并调整其 电位器(VR)直到电压读值位于要求之范围内。 B. 电源调整率：
一、目的：完善公司质量作业标准，规范物料的进料/过程检验方式，确保进料质量满足公司及客户质量要求. 二、范围：凡供货商交货进厂之LED驱动电源所有型号规格或我司生产的LED电源的检验工作均适用。 三、内容： 1 目视：离双目50cm与视线呈45度角，光通量1200LM以上,显色指数80Ra以上的灯光下。 2 抽样标准 一般检验按MIL-STD-105E正常检验一次抽样方案（主表）、一般检验Ⅱ级水平实施(方式用★标记,属必检项)； 允收水准AQL为致命CR=0 严重MA= 轻= 确认检验根据每批次来料均抽样检验，数量为5PCS，作为实验室长期例行试验（方式用▲标记,属选检项）。 3 检验项目及判定标准 检验项目检验内容标准要求/缺陷描述 方 式 检验方法/工 具 缺陷等级 致 命 严 重 轻 微 外观外壳及 颜色 外壳表面应清洁无脏污,灰尘,水渍/液体等. 外壳及输入/输出线颜色应统一,无明显色差. 各配件无破损,变形,明显刮花等异常. ★ 目视/样品√ 内部表面 处理 内部电路板元件之间和电路板表面应无明显污渍，流 锡，挂锡，粘锡以及金属导体等杂质，焊接面应无明 显气孔，尖脚，阻焊层应无明显起皱桔皮现象。 ★ 目视√ 内部焊点应饱满，有光泽，无假焊，虚焊，漏焊，少 锡等异常现象,焊点高度以1.2mm为宜. 目视√内部元件应色泽光亮新鲜，元件脚无氧化，元件表面 无污浊.焊锡须采用50度及以上的锡. ★ 目视√ 结构一致性和 有效性 应核对内部电路原理及PCB布局是否与样品一致。★目视/样品√ 应核对关键零部件（如线路板，安规电容，驱动IC， 核心作用的功率管等）的应用是否与样品一致. ★ 目视/样品√ 应核对元件供方提供的资料和实物相符。如要求含认 证,其资料显示的证书号，商标，型号等应与实物完全 相符，并有效。 ▲ 目视√ 规格尺寸电路板的外形尺寸和安装尺寸应符合图纸/订单要求。★目视、手感√ 与对应的产品试装无不良现象(特别是内装式驱动) ★ 目视/样品√ 出线及 方式 外置式:输入端,PVC材质,20号蓝棕单支线,外露 10CM,浸锡6-8MM;输出端,PVC材质,22号白色双支 DC线,一端带母插,另一端浸锡6-8mm(此端接于线路 板),线长15CM,装入驱动后外露10CM.灯体线: PVC 材质,22号白色双支DC线,一端带公插,另一端浸锡 2-3mm,线长25CM.(导光板系列的DC线长度为 30CM) ★ 目视/样品√ 固定 (外置式)PCB线路板与外壳匹配固定良好,结构紧凑无 明显的松动,摇晃,缝隙. ★ 目视/样品√
1、目的 通过进行相关的测试检验评估，确保产品符合安规及品质要求。 2、适用范围 适用于本公司所开发/设计的所有开关电源产品。 3、检验所用仪器与设备 检验所需的设备均须为校验合格的设备，其精度必须高于测试所要求的精度至少一位。 4、检验试验的一般条件 4.1 检验试验的环境要求 如无特殊要求，则试验应在下列环境条件下进行： 环境温度：20 ~ 30℃； 相对湿度：35% ~ 75%； 大气压力：70 ~ 106KPa。 4.2 检验方法 各检验项目内有检验方法，具体的检验操作方法参考《检验作业指导书》。 5、检验基本原则及判定准则 5.1 检验基本原则 5.1.1 以《检验规范》、《产品规格书》依据，以测试数据为准则。 5.1.2 检验过程中若发现问题比较严重且比较多，需立即停止并及时向上级汇报。 5.1.3 检验过程中，若抽样产品出现问题，但不影响测试的正常进行，则需测完样机的全部项目。 5.2 不合格项目分类 5.2.1 致命问题 安规测试不合格；导致电源损坏的所有项目。 5.2.2 严重问题 技术指标未达到规格的要求；抗干扰性指标未达到规格要求。 5.2.3 一般问题 测试中指标的裕量不足。 5.2.4 讨论问题 研究性测试未合格项目；产品规格书中未界定的项目。 修改记录版次修订日期批准审核编写 唐恿 2012.3.3
6、检验试验项目 说明：以下检验方法，参照IEC 、GB 、CE 、UL 等标准的通用检验方法；检验项目以产品规格书规定的为准，产品规格书有要求的项目为必检项目，产品规格书未要求的项目可不检验；检验条件如果产品规格书有规定,则以产品规格书为准；当客户对检验项目和检验方法等有特别要求时，以客户的要求为准。输入全电压范围是指输入由最低输入电压到最高输入电压连续调节，但数据只需记录最低输入电压，额定输入电压，最高输入电压的情况。输出全负载范围是指输出负载由最小负载到额定负载连续调节，但数据只需记录最小负载，半载，额定负载的情况。高温低温分别指产品的工作温度或存储温度的上限和下限。输入电源的频率要求为最小输入电压时47Hz （当设备能力达不到47 Hz 时按设备能达到的最小频率输入）、最大输入电压时63Hz 、额定高电压输入时为50 Hz 、额定低电压输入时为60 Hz 。 检验试验范围包含但不限于以下项目： 6.1 电气性能测试：空/负载输入输出电压、负载输入输出电压/电流/功率、效率、纹波&噪声、功率 因素、动态响应、开机时间、异常保护，耐压绝缘、漏电、接地、老化、温升等测试。 6.2 环境适应性检验：高温、低温启动，高温、低温ON/OF 循环冲击，高温、低温储存等试验。 6.3 机械检验：外观要求、尺寸测量、标记检查，跌落、振动、模拟运输等试验。 6.4 重要元器件检验：变压器、电感、场效应管、输出整流二极管、桥堆、滤波电容、X 电容、Y 电 容等重要元器件的型号、规格、厂商、生产批号的检验。 6.1 电气性能测试： 6.1.1 空载输入功率 测试说明： 参照产品Spec.，测试空载输入功率须在Spec.标示范围内，同时也需符合下表的限值（输入115V/60Hz 和(或)230V/50Hz 两种模式下测试）： 输出功率标称值Po(W) 空载输入功率限值(W) 0 ＜ Po ＜ 60 1 MAX. 60 ≤ Po ≤ 200 3 MAX. 测试方框图: 图1 测试方法： 1. 先如图1 布置好测试电路。 2. 产品输入额定电压&频率。 3. 电源输出处于空载状态。 4. 读取电参数测量仪上输入功率，此时功率为空载输入功率。 判定标准： 空载输入功率超标： 严重问题 6.1.2 空载输出电压 测试说明： AC 电源 电参数测量仪 待测试 电源 电子负载
开关电源测试规范 By ZGQ 一、概述 本文主要阐述了开关电源必须通过一系列的测试，使其符合所有功能规格、保护特性、安规（如UL、CSA、VDE、DEMKO、SEMKO，长城等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他特定要求等。 测试开关电源是否通过设计指标，需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。下面是开关电源一些测试项目： 1.功能(Functions)测试： ·电压调整率测试(Line Regulation Test) ·负载调整率测试(Load Regulation Test) ·输出纹波及噪声测试(Output Ripple & Noise Test) ·功率因数和效率测试(Power Faction & Efficiency Test) ·能效测试（Energy Efficiency Test） ·上升时间测试（Rise Time Test） ·下降时间测试（Fall Time Test） ·开机延迟时间测试（Turn On Delay Time Test） ·关机保持时间测试（Hold Up Time Test） ·输出过冲幅度测试(Output Overshoot Test) ·输出暂态响应测试（Output Transient Response Test） 2.保护动作(Protections)测试： ·过电压保护(OVP, Over Voltage Protection) ·短路保护(Short Circuit Protection) ·过电流保护(OCP, Over Current Protection) 3.安全(Safety)规格测试： ·输入电流、漏电电流等 ·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。 ·温度抗燃：零组件需具备抗燃之安全规格，工作温度须於安全规格内。 ·机壳接地：需於0.1欧姆以下，以避免漏电触电之危险。 ·变压输出特性：开路、短路及最大伏安(VA)输出 ·异常测试：散热风扇停转、电压选择开关设定错误 4.电磁兼容(Electromagnetic Compliance)测试： 5.可靠性(Reliability)测试： 6.其他测试： 二、电气特性(Electrical Specifications)测试
移动电源检验标准 一、目的： 通过对批次的检验保证获得合格的产品。 二、范围： 适用于本公司移动电源产品的检验 三、内容： 1.抽样方案：依据，IL=II，AQL CR=0、Maj.=、Min.= 2.缺陷定义： CR（Critical）:致命缺陷，对产品使用、维修或有关人员会造成危害或不安全的缺陷，抵触安全规格要求的； MAJ（Major）:不构成致命缺陷的，但可能造成故障，或对单位产品预定的目的使用性能会有严重的降低的缺陷，或妨碍到某些主要的功能的缺陷； MIN（Minor）:不构成致命缺陷或严重缺陷，只对产品的有效使用或使用性能有轻微的影响的。 3.检验项目及标准： 区域定义： A区：正面部分 B区：侧面部分 C区：底面及电池室等其他使用者可见部分 检验环境要求： 相对温度：25℃±10℃ 相对湿度：45％~85％ 光照条件：在正常灯光照射下，光源300~500Lux，距物品1米以上 视距：眼睛与物品距离40~50cm 视角：水平垂直±45° 目视时间：物品之每一面注视3~5秒 包装检验：
外观检验
性能检验
四．可靠性试验： 移动电源在环境温度为20℃±5℃条件下，以5H率放电至终止电压时所应提供的电量，用C5表示。单位为安时（AH）或毫安时（MAH） 采用下列制式之一进行充电： 4.2.1在环境温度20℃±5℃条件下，以充电，当移动电源电压达到充电限制电压时，改为恒压充电，直到充电电流小于或等于,最长充电时间不大于8H，停止充电。此充电制式为检测的仲裁充电制式。 4.2.2在环境温度20℃±5℃条件下，以1C5A充电，当移动电源电压达到充电限制电压时，改为恒压充电，直到充电电流小于或等于,最长充电时间不大于3H，停止充电。 荷电保护能力 移动电源按规定充电结束后，在环温度为20℃±5℃条件下将移动电源开路搁置28天，再以电流进行放电至终止电压，其放电时间应不低于256MIN. 持续充电 移动电源按规定充电结束后，然后保持充电限制电压持续充电28天，应不起火，不爆炸。 循环使用寿命 4.5.1移动电源循环使用寿命应在环境温度20℃±5℃条件下进行。 4.5.2以充电，当移动电源电压达到限制电压时，改为恒压充电，直到充电电流小于或等于,停止充电，搁置～1H，然后以放电至终止电压，放电结束后。搁置～1H,再进行下一轮充放电循环，直至三次放电电容小于标称容量的75%，则认为寿命终止,移动电源的循环使用寿命不低于300次。 环境适应性
广东东松三雄电器有限公司番禺分公司三层文件 标题成品检验标准（OEM）物料名称墙壁开关、插座 文件编号Q/SJ -49-OEM- 0001 版本：4 修改次：0 本章共3页 1 / 3页
操作流程 一、检验程序 1、普通开关类 1）开关类产品在生产中，必须进行通断测试；高压测试由车间抽样检查，如果在开关抽样检查中有不合格品，则此类开关转为全检，待一周检查正常后才可转为正 常抽检。 2）首次生产送板到实验室进行型式试验；型式试验通过后方可生产，正常生产需要 根据批量大小进行型式试验抽检。 2、普通插座类 1）生产过程中检查是否符合单极防误插入；用最大尺寸插销的插头进行插拔（1～3 次）测试，以此检测产品是否插拔顺畅，保护门能否复位；不再进行通断测试。 2）单极拔出力在制作插套组件时进行抽检。 3）整体拔出力在成品装配时进行抽检。 4）首次生产送板到实验室进行型式试验；型式试验通过后方可生产，正常生产需要根据批量大小进行型式试验抽检。 3、带开关插座类 1）单极拔出力、整体拔出力测试与普通插座类相同。 2）生产过程中检查是否符合单极防误插入；用插头进行插拔（1～3次）测试，以此检测产品是否插拔顺畅，保护门能否复位。 3）生产过程中进行开关通断测试。 4）首次生产送板到实验室进行型式试验；型式试验通过后方可生产，正常生产需要根据批量大小进行型式试验抽检。 4、电子开关类 1）在试产阶段或使用新供应商的电子元件时，必须对试产产品进行煲机后再进行功能测试；并送板到实验室进行型式试验。 2）生产过程中必须进行功能测试；型式试验通过后方可生产，正常生产需要根据批量大小进行型式试验抽检。 5、开关底盒类 1）开关底盒上M4螺纹必须在注塑后重新攻丝，确保每个螺母能用M4螺丝3kgf.cm 扭力可畅顺地扭进/扭出。 2）开关底盒上敲落孔在正常情况下不会自动脱落，用3Kg 力确保能敲落。 二、检查项目要求 1、外观检查 1）色差：按双方确认签订的色板(标准及上下限板）要求执行。 广东东松三雄电器有限公司番禺分公司三层文件 标题 成品检验标准（OEM ） 物料名称 墙壁开关、插座 墙壁插座 外观 材料测试 分断容量测试 结构 正常操作测试 绝缘电阻与电气强度 爬电距离与电气间隙测试 防触电保护检 测 拔出力检测 温升测试
1.0 目的： 统一定义本司电源产品的测试方法与标准，给电源的测试提供一个方法依据，从而使电源的测试能够正确、准确地进行。 2.0 适用范围： 适用于测试工程师、技术员和工程测试人员对本司所有电源类产品的测试验证. 3.0 定义 略 4.0 权责： 测试组：测试工程师、技术员对各阶段样机进行测试验证，并提供测试报告 研发组：针对测试组在测试过程中提出的问题点进行改善. 5.0 程序内容： 5.1 输入电流 5.1.1 测试条件 5.1.1.1 输入电压: 下限电压/上限电压/额定电压 5.1.1.2 负载: 满载条件 5.1.1.3 环境温度：室温 5.1.2 测试设备 5.1.2.1 可编程交流源 5.1.2.2 精密电子负载 5.1.2.3 电参数测试仪 5.1.3测试方法与步骤 5.1.3.1接线方法请参考下图 5.1.3.2 说明：当DC输入时，图中Power analyzer（电参数测试仪）用万用表替代测试电流 5.1.3.3 依照客户规格输入电压设定AC Source/DC Source的输出电压 5.1.3.4 依照客户规格的满载条件设定电子负载带载条件 5.1.3.5 开启AC Source 电源输出并确认EUT正常动作后，直接读取电参数测试仪的电流读 值或AC SOURCE上的电流读值即为输入电流值 5.1.3.6 DC输入时，用导线直接将DC Source与EUT连接，用钳流表量测其输入电流 5.1.4 判定标准 依照客户规格或开发样机规格书所定的标准判定，若规格无输入电流测试的判定标准，则此项测试仅供参考
5.1.5 注意事项 5.1.5.1 若客户对输入电流之量测条件有特别的要求，则测试标准条件的设定以客户规格为准 5.1.5.2 通常在外部环境为高温，EUT 规定的最低电压输入，EUT满载的条件下，所测得的电 流最大 5.1.5.3 电参数测试仪上显示的电流值的精确度要比AC Source 显示的电流值要高,建议用电 参数测试仪读取 5.2 启动冲击电流 5.2.1 测试条件 5.2.1.1 通常在高温环境、EUT允许最高的输入电压（AC输入的相位角建议为９０℃或２７ ０℃）及满载条件下所测得的数值最大 5.2.1.2 如客户无特别要求，本司的测试要求在常温条件下测试 5.2.1.3 一般而言，客户所定的冲击电流规格时通常会分别规定热态及冷态时的最大值，故量 测时严格以客户要求为准 5.2.2 测试设备 5.2.2.1 可编程交流源 5.2.2.2 精密电子负载 5.2.2.3 数字示波器 5.2.2.4 电流探头 5.2.3 测试方法与步骤 5.2.3.1 依据下图将仪器和待测物接线. 5.2.3.2 依照客户规格输入电压之上下限设定AC Source之电压输出. 5.2.3.3 依照客户规格作业温度的高温设定外部环境(Chamber)温度. 5.2.3.4 依照客户规格的满载条件设定电子负载条件：满载. 5.2.3.5 连接电流探头与示波器，设置适当的档位，将示波器触发设定为Normal捕获冲击电流 波形. 5.2.3.6 开启AC Source/DC Source 电源瞬间，示波器所取得的电流波形并判读其最高点的读 值为冲击电流，存储该冲击电流波形 5.2.4 判定标准 依照客户规格或本司企业标准所定标准判定，若规格无Inrush current测试标准，则此测试仅供参考 5.2.5 注意事项
电源工程验收规范 一、机房环境和安全 机房环境要求 1、机房建筑，装修已完成，并符合工程设计需要，机房不得漏水，渗水，墙体，地面严实， 能阻挡小动物入内。 2、机房地面平整，水平误差每米应小于2mm，地槽，预留孔洞，预埋钢管，螺栓等位置、 规格应符合设计和设备安装要求。地槽盖板应严密，坚固，地槽内不得有渗水。 3、机房内通风，取暖，空调等设施完好。室内温，温度应满足设备运行要求。 4、市电已引入机房，照明系统应正常使用。 5、蓄电池室安装位置及要求，应满足工程设计要求。 6、油机室设置和系统安装要求，以及采取隔音和减震措施，应符合设计要求。 机房安全要求 1、电力室，电池室，油机室等建筑应符合YD 5002-2005《邮电建筑防火设计规范》的有 关规定。 2、机房内必须配备有效的消防灭火器材和设置火灾自动报警系统。 3、机房内的装修材料必须采用非延燃材料，预留洞孔和地槽盖板应由非延燃材料制作。 4、机房内严禁存放易燃，易爆危险物品。 二、配电、换流设备 配电、换流设备安装 1、安装的设备和主要材料的型号、规格、数量应符合设计要求，并有厂验合格证、入网许 可证。 2、设备结构无变型、外表无损伤，指示仪表、按键和旋钮、机内部件无碰损、卡阻、脱落、 损坏。 3、室内电缆走线架安装位置、规格、长度应符合设计要求。走线架安装位置左右偏差不大 于50mm,水平走线架应成一条直线、与地面保持平行，水平度每米误差不大于2mm，垂直走线架应与地面保持垂直，垂直度误差不大于0.1%，走线架横铁间距均匀，宜为250mm左右。 4、吊挂安装位置应符合设计和安装工艺要求。吊挂安装整齐、牢固、与地面保持垂直，无 歪斜现象。 5、设备安装位置应符合设计要求、偏差不大于10mm。
LED灯驱动电源质量检验规范（ISO9001-2015） 项目检验内容标准要求/缺陷描述方式检验方法 /仪器 缺陷等级 CR MA MI 外观特性外观要求 1.外观清洁无脏污，灰尘，水渍/液体等； 2.外观、线材与配件无划痕、形变、破损、 碰伤、制造高点或凹陷、毛刺、裂痕等；★ 目视/样 品 √ 3.外壳及输入/输出线颜色应统一，无明 显色差 结构特性一致性和 有效性 应核对电源供方提供的资料（客户承认 书）和实物相符：如要求含有的认证，其 资料显示的证书号，商标，要求产品及包 装上应有清晰的产品规格（输入电压，输 出电压，电流，功率，功率因率，电源极 性）等应与实物完全相符，并有效 ▲目视√ 规格尺寸 外形尺寸和安装尺寸应符合图纸/采购订 单要求。 ★ 目视/数 显卡尺 √与对应本体试装无松动、卡滞等不良现象★ 目视/样 品 √ 机械强度 应能承受安装及使用过程中产生的应力， 徒手施加一定压力和折弯度，不能出现破 损，开裂，变形现象 ▲ 目视/手 感 √ 电气 及保护特性恒流精度 （I MAX -I MIN ）/I NOR *100%（I MAX ：输入电压变 化时最高输出电流值，I MIN ：输入电压变 化时最低输出电流值，I NOR ：输入电压为 常态值，输出为满载时之输出电流值）要 求±1%以内（输入电压在额定范围内变 化） ★ 电子负载 仪、交流 稳压电 源、功率 计、万用 表 √
效率（额定输入）（满载输出功率/输入功率）*100%，要求 大于91% ★√ 输入特性1.输入过压保护：电源可承受最大输入电 压，60S不损坏； 2.输入欠压保护：输入电压等于90Ｖac 时电源工作正常； 3.输入过流保护：电源分别在输入110Ｖ ac、220Ｖac可承受最大输入电流是否与 《电源客户承认书》一致； 4.输入电压为电源的额定电压，测试功率 因数需≥0.95 相关测试数据参照该规格电源《客户承认 书》 ★√ 输出特性1.输出过压保护：输出端过压时电源保护 并锁死，重新开机后电源正常工作； 2.输出端短路保护：当输出端短路时，10S 内驱动无输出电压，产品无损伤，短路解 除时，1S内恢复正常输出电压及电流 相关测试数据参照该规格电源《客户承认 书》 ★√ 寿命试验开关冲击测试15000次,时间 1s无异常★灯具老化 测试机 √ 安规特性漏电测试 电源在常温环境下输入对输出：3000VAC （4U+2750V）测试1分钟漏电流≤10mA， 无飞弧、无击穿现象 ★ 漏电测试 仪 √抗电强度 耐压测试（输入对输出）：1.5KV/5mA，3S 产品经测试后，应不存在超漏，闪络，击 穿，短路等异常情况。（成品因内部气体 放电管无法测试，本测试作为物料验证或 ▲ 安规测试 仪 √
深圳市利物浦实业有限公司 质量体系技术文件 主题IQC检查接收标准文件编号 版本号：A.0 生效日期LVP-QD-SOP-06 页码：62002/9/12．6：接插件检验标准（排线、插针、帽子、AV头、电源插座、双联插座、键盘座、连接器、TV头、RJ45、DB头、S端子等）； 根据：MIL-STD-105E 允许：AQL值CR=0MA=0.4MI=1.5检定判定基准 项目 外观平整美观，1）排线与接头有脏迹、破损、划痕。 不影响商2）排线不平整或接头表面严重凹凸不平。 品价值，不3）接头和插座金属面氧化，色泽灰暗，影响可焊性。 影响作用4）接插件本体破损、脏迹、氧化。 性能。 电气不影响商1）有断路或短路现象。 性能品价值与2）接头的定位方向错。 作用性能3）接头接触不良。 可焊性良4）引脚有不上锡或上锡不良。 好。 试装不影响产1）用相应插头或插座试装无法装插或过紧、过松。
品性能和2）多次插拔后出现接头接触不良或破损现象。 商品价值。O说明等级划分CRMAMIOOOOOOOOO2．7：插座检验标准： 外观不影响商1）金属表面灰暗无光泽或有脏迹，斑点凹凸不平的现象。 品价值及2）文字缺，模糊不清或文字错。 作用性能3）塑胶表面有凹痕，凹凸不平，粗糙等。 4）有破损、划伤等。 电性不影响商1）有断路或短路、接触不良现象。 品价值及2）强度不够，取样5PCS多次插拔后，（100次以上）1PCS使用性能有松动、接触不良现象，此批量判定为不合格。 OO可焊性良3）引脚氧化，影响焊接。 好。4）插孔处金属面氧化、生锈。OOOOO试装不影响商1）取样5PCS用插头插拔时，其中1PCS有过紧或过松品价值与的现象，则此批判为不合格。 使用性能 2．8：金属类检验标准： 外观光泽明亮，1）有划伤、脏迹、斑点、破损变形等。 不影响商2）颜色灰暗，无光泽，生锈。 品价值，刻3）刻字不正确，缺字。 字正确。 尺寸不影响商1）形状不符合样板。 品价值，不2）螺孔、卡口的位置、尺寸错误。 影响使用3）长、宽、厚度不符合标准尺寸。
主题：为方便做电源的朋友测试，特奉献此开关电源测试规范。[转] 为方便做电源的朋友测试，特奉献此开关电源测试规范。[转] wwxc： 开关电源测试规范 第一部分：电源指标的概念、定义 一．描述输入电压影响输出电压的几个指标形式。 1．绝对稳压系数。 A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。既：K=△U0/△Ui。 B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。急： S=△Uo/Uo / △Ui/Ui 2. 电网调整率。 它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。3. 电压稳定度。 负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo （百分值），称为稳压器的电压稳定度。 二．负载对输出电压影响的几种指标形式。 1．负载调整率（也称电流调整率）。 在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。 2．输出电阻（也称等效内阻或内阻）。 在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为 Ro=|△Uo/△IL| 欧。 三．纹波电压的几个指标形式。 1．最大纹波电压。 在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。 2．纹波系数Y（%）。 在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既 y=Umrs/Uo x100% 3．纹波电压抑制比。 在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。 这里声明一下：噪声不同于纹波。纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。 四．冲击电流。冲击电流是指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流。一般是20A——30A。 五．过流保护。是一种电源负载保护功能，以避免发生包括输出端子上的短路在内的过负载输出电流对
1.0目录 建立ITECH直流电源电性能规格测试规范，确定直流电源电性能规格测试的测试项目，测试方法，结果判定。为本公司所有直流电源电性能规格测试提供一致性的测试依据，确保直流电源实际技术指标性能符合设计要求，客户要求，相关国际标准要求及品质要求。 2.0适用范围 适用公司所有产品的直流电源电性能规格测试。 例外： 1.客户有特殊要求或规格书有列出要求不同于本标准时，按客户的要求或规格书列 出的要求进行测试。 2.此标准所列出的试验方法和结果判定同相关国家／国际标准不一致时，以相关国 家／国际标准为准。 3.0参考文件 3.1 安捷伦电源测试标准 3.2 TEK电源测试标准 4.0职责 5.0名词解释 无 6.0工作流程 6.1研发部填写“产品送测通知单”→电性能测试→安规与电磁兼容测试→可靠性测试→测试报告整理 6.2电性能规格测试 6.2.1电流连接线
6.3.2测试连接图
6.3.3测试步骤 <1>设备如上图所示连接，根据待测电源的不同电压（110V/220V）调整交流源 的输出电压。 <2>数字万用表设置如下: a)直流电压 b)自动量程 <3>待测物(电源)设置 a)电流设置:0.02A b)电压初始设置:0.1V <4>温机20分钟 <5>打开待测物开关状态为ON <6>记录万用表测量值为待测物的实际测量值，根据此值与设定值电压计算出 设定值误差，记录数据。 <7>记录待测物的回读值，根据此值与实际测试值计算出回读值误差，记录数 据。 <8>根据待测物的电压额定值和表格6.2.2调整待测物的电压。 <9>重复6到第8步，直到完成待测物（电源）电压100%FS。 <10>待测物设定电压、回读电压精度测试完成，关闭所有测试设备。 6.4设定值和回读值精度测试(电流) 6.4.2测试连接图
开关电源测试规范 第一部分：电源指标的概念、定义 一．描述输入电压影响输出电压的几个指标形式。 1．绝对稳压系数。 A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。既： K=△U0/△Ui。 B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo 与输出电网Ui的相对变化量△Ui之比。急： S=△Uo/Uo/ △Ui/Ui 2. 电网调整率。 它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。 3. 电压稳定度。 负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。 二．负载对输出电压影响的几种指标形式。 1．负载调整率（也称电流调整率）。 在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。 2．输出电阻（也称等效内阻或内阻）。 在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL|欧。 三．纹波电压的几个指标形式。 1．最大纹波电压。 在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。 2．纹波系数Y（%）。 在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既 y=Umrs/Uo x100% 3．纹波电压抑制比。 在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即： 纹波电压抑制比=Ui~/Uo~ 。 这里声明一下：噪声不同于纹波。纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。 四．冲击电流。冲击电流是指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流。一般是20A——30A。
开关电源变压器测试标准 正常的试验大气条件(除有规定条件除外，均应在正常试验条件下进行试验)： 温 度： 15~35℃ 相对湿度： 45%~75% 气 压： 86~106kPa 一、直流铜阻 目的：保证每一绕组使用正确的漆包线规格。 仪器：TH2511低直流电阻测试仪。 方法：变压器各绕组在温度为20℃时的直流电阻，应符合产品规格书的标准。 若测量环境温度不等于20℃时，应按下面的公式换算 R 20=θ +5.2345 .254R θ 式中： R 20——温度为20时的直流电阻，Ω； R θ——温度为θ时测得的直流电阻，Ω； θ——测量时的环境温度，℃。 二、电感量 目的：确保使用正确的磁性材料及绕组圈数的正确性。 仪器：WK3255B 电桥。 方法：对变压器测试端施加额定条件的电桥，测试电感量。见图1 图1 开 路
三、直流叠加 目的：检验磁芯的磁饱和特性或实际工作条件下的磁芯特性。 仪器：WK3255B 电桥；FJ1772A 直流磁化电源。 方法：对变压器测试端施加规定的直流电流，用电桥测试电感量。见图2 图2 图中I 0 —— 在测试端N1绕组施加的直流电流 四、漏感 目的：保证绕组处于骨架上正确的位置以及磁性材料的气隙大小的正确性。 仪器：WK3255B 电桥。 方法：将所测变压器次级端短路，在初级端施加额定条件的电桥测试电感量。 见图3 图3 五、绝缘电阻 目的：保证每一绕组对磁芯、静电屏蔽及各绕组间绝缘电阻性能满足所需的 技术指标。 仪器：2679绝缘电阻测试仪。 方法：用绝缘电阻测试仪对变压器的初次级绕组间或绕组和磁芯、静电屏蔽 短 路
1目的：掌握电源适配器的检验标准，使来料质量更好地符合我公司的品质要求。 2适用范围：适用于本厂所使用的电源适配器。 3检验仪器和设备：万用表、耐压测试仪、绝缘电阻测试仪、交流毫伏表（或示波器）、功率计、电子负载、变频电源、游标卡尺、塞规。 4检验项目和技术要求 4.1外观: 4.1.1外壳无开裂、毛刺、变形、划伤、缩水、污迹现象。 4.1.2金属件无氧化、霉斑、污渍，AC插脚、DC插头无松动。 4.1.3线体无烫伤、划伤、破损、脏污、芯线无外露。 4.1.4铭牌贴内容应正确，铭牌贴无倒贴、贴歪、漏贴、贴错、翘起等现象。 4.1.5面、底壳缝隙不能大于1mm，配合良好，不能有松动现象。 4.1.6铭牌贴或胶壳刻字内容正确、文字清晰，无错字、别字。 4.1.7壳体及线体丝印清晰，无错字、别字。 4.2结构尺寸： 4.2.1各结构尺寸应符合原材料技术规格书或样品要求。 4.2.2AC插脚及DC插头：应符合原材料技术规格书或样品要求。 4.3开机检查: 4.3.1适配器内部元件必须与样品一致。 4.3.2元件上锡良好，无虚焊、连焊。 4.3.3PCB板无短路、断路，铜皮无起翘。 批准审核拟制赖火木
4.3.4线圈包扎无氧化、松动、翘起等不良现象。 4.3.5硅钢片无氧化、松动、翘起等不良。 4.3.6适配器内应无异物。 4.4电气性能：（见附表） 4.5高压测试:经过下列条件测试时,应无漏电、飞狐、击穿。 A、初级对次级：AC3000V，60S，5mA； B、初级对外壳：AC3000V，60S，5mA； 4.6绝缘阻抗：初级对次级500VDC，绝缘电阻应大于100MΩ。 4.7DC转输线：DC头无氧化，连接顺序无错乱。 4.8老化：经老化试验后，表面温度不能超过65℃，面、底壳无变形、烧焦现象。各性能指 标在规格范围之内。 4.9跌落试验：经跌落试验后，外壳无破裂，插头无松动、脱落现象，各电气性能正常。4.10阻燃性：外壳经阻燃测试后，材料能阻燃。 5检验方法： 5.1外观：目测法。 5.2结构尺寸：用游标卡尺和塞规测量。 5.3开机检查：目测法（有异物用游标卡尺测量）。 5.4电气性能：连接变频电源和电子负载，用功率计测量输入参数；用交流毫伏表（或示波 器）测试纹波，用万用表测量输出电压、电流。 5.5高压测试：用耐压测试仪测试。
开关电源的测试 良好的开关电源必须符合所有功能规格、保护特性、安全规范（如UL、CSA、VDE、DEMKO、SEMKO，长城等等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容能力（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他之特定需求等。 开关电源包括下列之型式： ·AC-DC：如个人用、家用、办公室用、工业用(电脑、周边、传真机、充电器) ·DC-DC：如可携带式产品(移动电话、笔计本电脑、摄影机，通信交换机二次电源) ·DC-AC：如车用转换器(12V～115/230V) 、通信交换机振铃信号电源 ·AC-AC：如交流电源变压器、变频器、UPS不间断电源 开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。 电气性能(Electrical Specifications)测试 当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下： 一、功能(Functions)测试： ·输出电压调整(Hold-on Voltage Adjust) ·电源调整率(Line Regulation) ·负载调整率(Load Regulation) ·综合调整率(Conmine Regulation) ·输出涟波及杂讯(Output Ripple & Noise, RARD) ·输入功率及效率(Input Power, Efficiency) ·动态负载或暂态负载(Dynamic or Transient Response) ·电源良好/失效(Power Good/Fail)时间 ·起动(Set-Up)及保持(Hold-Up)时间 常规功能(Functions)测试 A. 输出电压调整： 当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。此步骤完成后才能确保后续的规格能够符合。通常，当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)， 并且将输出电流设定为正常值或满载电流，然后以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位于要求之范围内。 B. 电源调整率： 电源调整率的定义为电源供应器于输入电压变化时提供其稳定输出电压的能力。此项测试系用来验
名称编码 应用 产品 松下T5支架灯5W\10W\15W\20W 上海明凯照明有限公司 文件拟制修订审核标准批准标准旧版本日期说明版本日期 一、检验要求 〔一〕外观 1、所选的印板、元器件规格型号符合产品要求。 2、焊点光洁、焊锡均匀，无搭锡、漏焊、虚焊及毛刺。 3、焊点高度控制在1 mm左右，不可太薄，厚度至少>0.5mm，亦不得太高，以免焊锡包住引脚，焊点与引脚高度平齐，应可见清晰的引脚边界。 4、LED驱动外观清洁，无油污及杂物。 5、印板上的所有元器件排列整齐，印板上最高的元器件（L1电感，Q1MOS管）+PCB的高度应<22mm，引脚的长度应<3mm，所有原器件的高度及引脚的长度用专用检具能通过。 6、贴片位置的偏移符合贴片检验要求。 二、电性能参数 编号输入电压/频率负载条件功率因数 输入 带载电流(A) 带载功率(W) MK-1-SXT5-20W 220V/50Hz 光源MK-SXT55630*4 >0.95 0.09-0.12 20-22 MK-1-SXT5-15W 220V/50Hz 光源MK-SXT55630*3 >0.90 0.07-0.08 15-17 MK-1-SXT5-10W 220V/50Hz 光源MK-SXT55630*2 >0.90 0.045-0.06 10-11.5 MK-1-SXT5-5W 220V/50Hz 光源MK-SXT55630*1 >0.85 0.02-0.03 5-6 B
名称编码 应用 产品 松下T5支架灯5W\10W\15W\20W 上海明凯照明有限公司 文件拟制修订审核标准批准标准旧版本日期说明版本日期 三、检验方法 四、验收规则 交收试验根据GB2828中的一次抽样方案进行 〔一〕检查项目与抽样方案 检查项目抽样方案检验方法 产品外观一般检查水平Ⅱ目测 包装一般检查水平Ⅱ目测 1、电性能：从同一批量产品中随机抽取10PCS，不允许有不合格项目。 2、外观尺寸：从同一批量产品中随机抽取10PCS，不允许有不合格项目。〔二〕缺陷分类与判定水平 抽样方案 判定水平AQL 严重缺陷重缺陷轻缺陷 一般检查水平Ⅱ0.04 0.25 1.0 LED恒流驱动电源分类 项目缺陷定义检测工具 严重缺陷1.LED电源冒烟或起火 2.缺少生产批号及产品型号标识 3.缺少生产日期 4.缺少外箱标识 5.混料、短装 6. LED电源不能正常工作 7.PCB线路断裂 8.元器件插错或插反 9.焊接松动 10.元器件缺失 1. LED电源有烧伤。 2.标识丢失。 3.日期标识丢失。 4.标记丢失。 5.不同规格产品混装及使用非规定材料、配件，产品 数量缺少。 6. LED电源不能正常工作。 7.印刷板裂纹影响电路连结。 8.a方向及极性相反b元器件位置插错。 9.印刷板焊点焊接松动。 目测 目测 目测 目测 目测 目测(不亮) 目测 目测 目测 目测

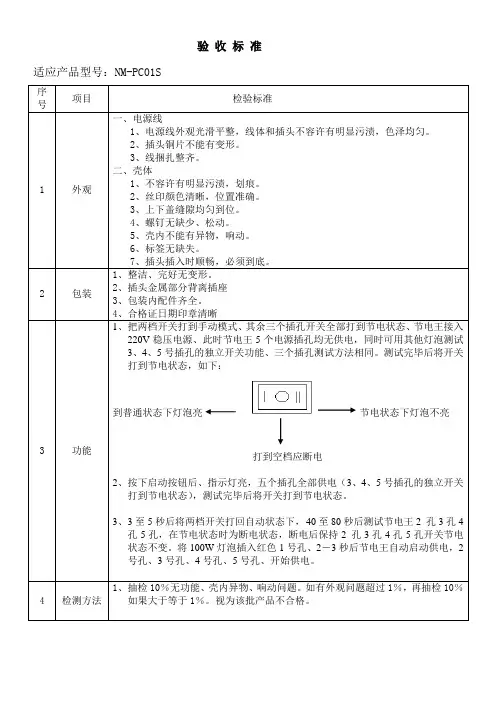

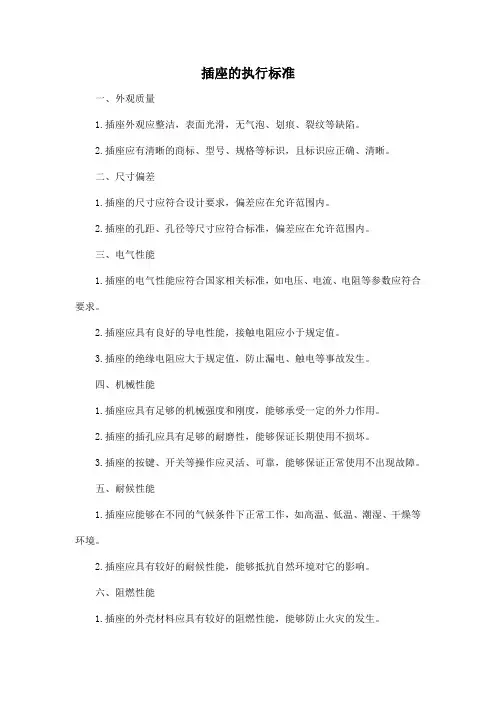

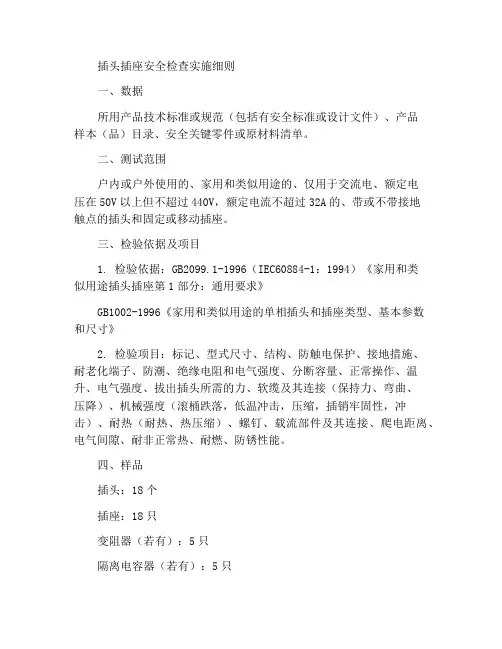

插座检验标准

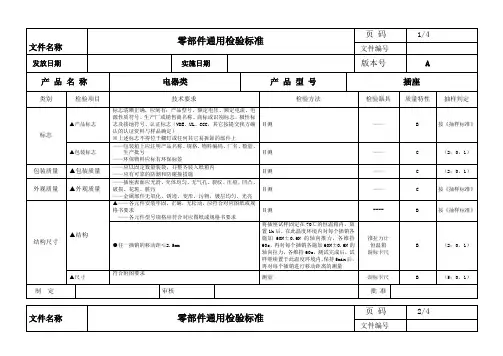

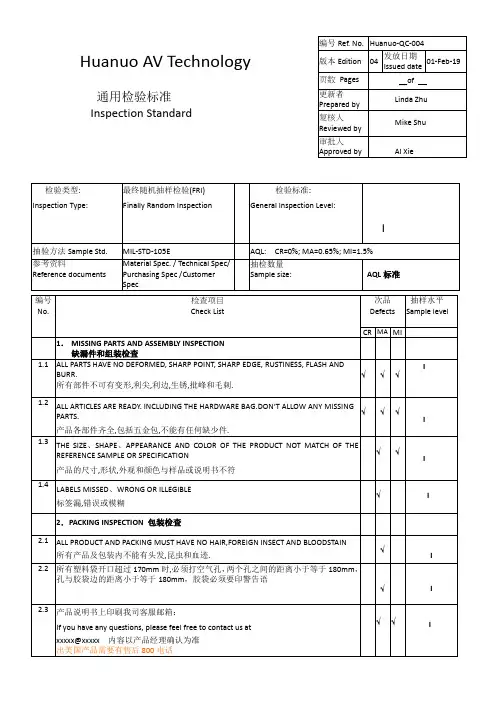

文件名称零部件通用检验标准 页码 1/4 文件编号 发放日期实施日期版本号 A 产品名称电器类产品型号插座 类别检验项 目 技术要求检验方法 检验 器具 质量 特性 抽样判 定 标志▲产品标志 标志清晰正确，应刻有：产品型号、额定电压、额定电流、 电源性质符号、生产厂或销售商名称、商标或识别标志、极 性标志及接地符号、认证标志（VDE、UL、CCC，其它按提交 我方确认的认证资料与样品确定） ※上述标志不得位于螺钉或任何其它易拆卸的部件上 目测—— B 按《抽样标准》▲包装标志 ——包装箱上应注明产品名称、规格、物料编码、厂名、数 量、生产批号 ——环保物料应标有环保标签 目测—— C （2；0，1） 包装质量▲包装 质量 ——应以固定数量装袋，并整齐装入纸箱内 ——应有可靠的防潮和防碰撞措施 目测—— C （2；0，1） 外观质量▲外观 质量 ——插座表面应光滑、壳体均匀、无气孔、裂纹、压痕、凹 凸、破损、花斑、脏污 ——金属部件无氧化、锈迹、变形、污物，镀层均匀、光亮 目测—— C 按《抽样标准》 结构尺寸▲结构 ▲——各元件安装牢固、正确，无松动，应符合对应图纸或 规格书要求 ——各元件型号规格应符合对应图纸或规格书要求 目测---- B 按《抽样标准》 ●任一插销的移动距≤2.5mm 将插座试样固定在70℃的恒温箱内，放 置1h后，在此温度环境内对每个插销各 施加60N±0.6N的轴向推力，各维持 60s，再对每个插销各施加60N±0.6N的 轴向拉力，各维持60s，测试完成后， 试样继续置于此温度环境内，保持5min 推拉力计 恒温箱 游标卡尺 B （2；0，1）
